时间继电器控制双速异步电动机控制线路安装与检修
时间继电器拆装检测与故障处理
故障原因分析
电源问题：电压不稳、电源线接触不良等 继电器问题：触点烧蚀、线圈短路等 控制电路问题：控制信号错误、电路板故障等 机械故障：传动部件磨损、卡死等
环境因素：温度、湿度、灰尘等影响 人为操作失误：安装、调试、使用不当等
故障排除方法
01
检查电源：确认 电源是否正常，
电压是否稳定
02
检查线路：检查 线路连接是否正 确，有无松动或
A
延时测试：检查时间继电器 的延时功能是否正常
C
B
断电测试：检查时间继电器在 断电状态下是否保持正常状态
D
复位测试：检查时间继电器在 复位状态下是否恢复正常工作
参数测量
● 电压测量：测量输入电压、输出电压和内部电压 ● 电流测量：测量输入电流、输出电流和内部电流 ● 频率测量：测量输入频率、输出频率和内部频率 ● 相位测量：测量输入相位、输出相位和内部相位 ● 阻抗测量：测量输入阻抗、输出阻抗和内部阻抗 ● 温度测量：测量环境温度和内部温度 ● 噪声测量：测量输入噪声、输出噪声和内部噪声 ● 响应时间测量：测量时间继电器的响应时间 ● 精度测量：测量时间继电器的精度 ● 寿命测量：测量时间继电器的使用寿命
时间继电器拆装检测与故障处理
演讲人
目录
01
时间继电器简介
02
拆装步骤
03
检测方法
04
故障处理
时间继电器简介
工作原理
01
时间继电器是一种利用电磁原理控制电路通断的电子元件。
02
当输入信号达到设定值时，时间继电器的触点动作，控制电路通断。
03
时间继电器的延时时间可以通过调节内部参数或外部电路来实现。
遇到问题及时停止：如果 在拆装过程中遇到问题， 应立即停止操作，寻求专 业人员的帮助。
课题7：时间继电器自动控制的双速电动机控制线路(参考模板)
诸暨技师学院《电工实习》教案总第课时实习课题课题七：时间继电器自动控制的双速电动机控制线路教学课时24课时教学目标掌握接触器控制双速电动机的控制线路。
会线路检测与排除故障。
理论要求了解电动机调速的方法，掌握双速电动机定子的连接方法，掌握接触器控制双速电动机的控制线路的工作原理。
实践要求会安装接触器控制双速电动机的控制线路，会线路检测与排除故障。
教学程序教学仪器电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表各一块，三相电源。
理论内容一、电路原理1、说明由三相异步电动机的转速公式n=(1-s)60f1/p可知，改变异步电动机转速的方法有三种：改变电源频率f1、改变转差率s、改变磁极对数p。
本课题介绍改变磁极对数p来实现电动机调速的基本方法。
改变异步电动机的磁极对数调速称为变极调速，是通过改变电动机定子绕组的连接方式来实现的，属于有级调速，且只适用于笼型异步电动机。
常见的多速电动机有双速、三速、四速等几种类型。
下面就双速异步电动机的启动和自动调速控制线路进行分析。
2、双速异步电动机定子绕组的连接如图所示，双速电动机的定子绕组的每相绕组的中点各有一个出线端U2、V2、W2。
使电动机低速运转时，把三相电源分别接定子绕组的U1、V1、W1端，定子呈△形连接，磁极为4极，同步转速为1500转/分。
要使电动机高速运转，就把三个出线端U1、V1、W1并接在一起，另外三个出线端U2、V2、W2分别接到三相电源上，，定子呈YY形连接，磁极为2极，同步转速为3000转/分。
值得注意的是双速电动机定子绕组从一种接法改变为另外一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变。
3、电路图时间继电器控制双速电动机的电路图4、工作原理：先合上电源开关QS。
（1）△低速启动运转SB1常闭触头先分断按下SB1SB1常开触头先闭合→KM1线圈得电→KM1自锁触头闭合自锁→电动机M接成△低速启动运转KM1主触头闭合→KM1两对辅助常闭触头分断对KM2、KM3联锁（2）YY高速运转按下SB2→KT线圈得电→KT常开触头瞬时闭合自锁→（经KT整定时间）→KM1常开触头均分断K延时闭合常闭触头先分断→KM1线圈失电 KM1常闭触头回复闭合KT瞬时断开延时闭合常开触头后闭合→（注：文档可能无法思考全面，请浏览后下载，供参考。

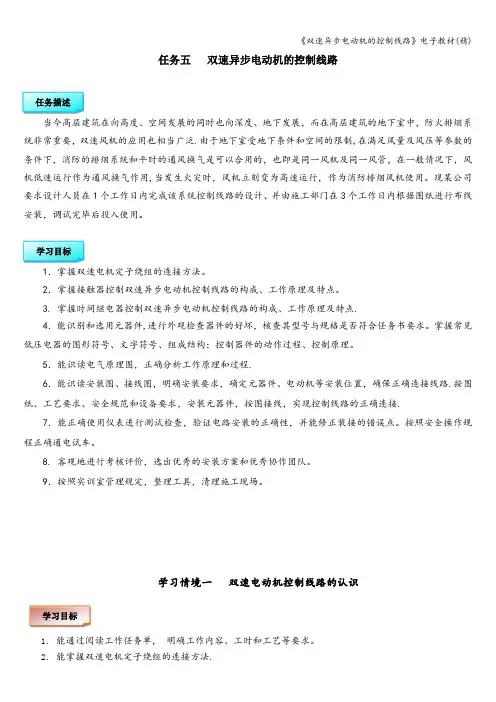

《双速异步电动机的控制线路》电子教材(精)
任务五 双速异步电动机的控制线路统非常重要，双速风机的应用也相当广泛.由于地下室受地下条件和空间的限制,在满足风量及风压等参数的条件下，消防的排烟系统和平时的通风换气是可以合用的，也即是同一风机及同一风管，在一般情况下，风机低速运行作为通风换气作用,当发生火灾时，风机立刻变为高速运行，作为消防排烟风机使用。
现某公司要求设计人员在1个工作日内完成该系统控制线路的设计、并由施工部门在3个工作日内根据图纸进行布线安装，调试完毕后投入使用。
2．掌握接触器控制双速异步电动机控制线路的构成、工作原理及特点。
3. 掌握时间继电器控制双速异步电动机控制线路的构成、工作原理及特点.4．能识别和选用元器件,进行外观检查器件的好坏，核查其型号与规格是否符合任务书要求。
掌握常见低压电器的图形符号、文字符号、组成结构；控制器件的动作过程、控制原理。
5．能识读电气原理图，正确分析工作原理和过程.6．能识读安装图、接线图，明确安装要求，确定元器件、电动机等安装位置，确保正确连接线路.按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接.7．能正确使用仪表进行测试检查，验证电路安装的正确性，并能修正装接的错误点。
按照安全操作规程正确通电试车。
8. 客观地进行考核评价，选出优秀的安装方案和优秀协作团队。
9．按照实训室管理规定，整理工具，清理施工现场。
学习情境一 双速电动机控制线路的认识明确工作内容、工时和工艺等要求。
2． 能掌握双速电机定子绕组的连接方法.3．能识读自动控制高低速控制线路的电气控制原理图,并分析工作原理。
知识准备一、双速异步电动机控制线路工作原理1. 动作流程2。
电路原理图图6-1-1 手动控制高低速线路原理图线路工作原理分析：线路中用接触器KM1把绕组接成三角形，用接触器KM2，KM3把绕组接成双星形，运行中两种接法不能同时接通，因此，在电动机低速-高速控制回路中用了按钮接触器双重联锁控制，既保证了低速与高速控制回路只能单独通电的可靠性，又能很方便地进行速度转换,控制方式灵活，线路可靠性好.但在生产实际中，一些生产机械是不允许进行高速起动的，而需要在低速起动后才能进入高速运转，因此必须对手动控制线路加以改进，通过采用时间继电器来控制双速电动机的低速启动及高速运转.如图6—1—2所示.图6—1—2 自动控制高低速线路原理图线路工作原理简述：合上电源开关QS.低速起动运转：按下SB1SB1常闭先分断SB1常开后闭合KM1线圈得电KM1自锁触头闭合KM1主触头闭合KM1常闭触头分断电动机接成低速启动运转高速运转：按下SB2KT线圈得电KT-2、KT-3未动作KT-1瞬间闭合自锁经KT整定时间KT-2先分断KT-3后闭合KM1线圈失电KM2、KM3线圈得电KM1触头复位电动机M接成YY形高速运转KT线圈失电停转时，按下SB3即可实现。
时间继电器的接线和检测方法及工作原理
时间继电器的接线和检测方法及工作原理时间继电器是一种用来控制电气设备开关状态和时间延迟的电器设备。
它通常由控制电压、输出电压、控制电路和延时元件组成。
时间继电器可以用于自动控制、计时、计数等各种领域。
下面将详细介绍时间继电器的接线和检测方法以及工作原理。
一、接线方法1.控制电源接线：时间继电器通常需要外接控制电源。
在接线时，将控制电源的正极和继电器上的控制端（COIL）连接，将控制电源的负极和继电器的公共端（COM）连接即可。
2.继电器输出接线：继电器的输出通常有两个接点，一般是常闭接点（NO）和常开接点（NC）。
在接线时，可以根据需要选择常闭接点或常开接点。
将电源负极接到公共端（COM），电源正极接到常闭接点（NO）或常开接点（NC），将需要控制的设备接到继电器输出接点的另一端即可。
3.延时设置接线：有些时间继电器可以通过设置来实现延时时间的调整。
在接线时，将设备的延时时间调节旋钮或开关与继电器的延时设置接点相连即可。
二、检测方法1.外观检测：首先要检查继电器外观是否完好无损。
包括继电器外壳是否损坏、继电器插脚是否断裂、零部件是否完好等。
2.功能检测：通过接通或断开控制电源来检测继电器的开关控制功能是否正常。
可以将继电器的控制端（COIL）连接到电源，然后观察继电器输出接点的状态，看是否能成功控制目标设备的开关状态。
3.稳定性测试：稳定性测试主要是检测继电器的稳态性能。
可以通过不断切换控制电源开关来观察继电器的稳态开关状态，检查继电器是否存在抖动、接触不良等问题。
三、工作原理1.控制电路：控制电路包括控制电压源和继电器的控制端。
当控制电压源施加在继电器的控制端时，会产生电磁感应作用，使得继电器的触点产生翻转，从而实现设备的开关状态控制。
2.延时元件：延时元件是时间继电器的核心部件，决定了继电器的延时时间。
常见的延时元件包括热膨胀体、电容器、电感器等。
不同的延时元件具有不同的延时效果。
综上所述，时间继电器的接线方法有控制电源接线、继电器输出接线和延时设置接线等。
项目3按钮和时间继电器控制双速异步电动机变速控制线路安装调试及故障处理
相关理论知识
相关理论知识
二、按钮和时间继电器控制双速异步电动机控制线路 的工作原理
1）根据图3.3所 示，按钮和时 间继电器控制 双速异步电机 变速控制线路 原理图，线路 的工作原理如 图3.23所示。
2）停止：按下 SB3即可。
巩固训练
1、技能训练要求
1）会使用常用电工工具，电工仪表；会识别、选择、使用元器件、导线。
机床电气控制
Electrical Control Of Machinery Tools
项目3 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
教学目标
通过本项目的培训，你将学会运用电工 工具对按钮和时间继电器控制双速异步电 动机变速控制线路的安装及调试、维修。 学会识读、绘制按钮和时间继电器控制双 速异步电动机变速控制电气图，并进一步 了解其工作原理。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
场景描述
任务目标
技能点：
1.会选择、安装及标识按钮和时间继电器控制双速异步电动 机变速控制线路的元器件。 2.能安装控制线路。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
3.能调试控制线路。 4.能处理控制线路故障。 知识点： 1.按钮和时间继电器控制双速 异步电动机变速控制线路的 工作原理。 2.双速异步电动机定子绕组的 连接方法。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
（2）故障二：电动机无法从低 速自动换成高速。故障分析及 排除流程如图3.19所示。
相关理论知识 一、按钮和时间继电器控制双速异步电动机变速控制
线路基本知识
双速异步电动机定子绕组的连接方法：
任务15双速电动机控制线路(时间继电器控制)
任务十五双速电动机控制线路（时间继电器控制）
实训日期：实训课时：
实训学生：指导教师：
一般电动机只有一种转速，机械部件例如机床的主轴是用减速箱来调整的。
但在有些机床中，例如T68型镗床的主轴，如下图所示，要得到较宽的调速范围，就可以采用双速电动机来传动，这样可减小减速箱的复杂性。
一、双速电动机控制电气原理图
时间继电器控制双速电动机控制线路中采用时间继电器延时控制，分别有低速启动运行和低速启动高速运行两种控制方式。
二、画出双速电动机控制接线图
（例如）
主电路接线图
控制电路接线图
三、器材明细表
四、安装调试工艺
五、【考核评价】
六、工作任务练习与总结
（一）单选择题
双速电动机高速运转时，定子绕组出线端的连接方式应为（）。
A．U1、V1、W1接三相电源，U2、V2、W2空着不接
B．U2、V2、W2接三相电源，U1、V1、W1空着不接
C．U2、V2、W2接三相电源，U1、V1、W1并接在一起
D．U1、V1、W1接三相电源，U2、V2、W2并接在一起而
（二）填空题
1.三相异步电动机的调速方法有三种，一是改变( )调速；二是改变（）调速；三是改变（）调速。
2.变极调速是（）级调速，只适用于（）异步电动机。
3.双速异步电动机的定子绕组共有（）个出线端，可作
（）和( )两种连接方式，电动机低速时定子绕组接成（）形，高速时定子绕组接成（）形。
（三）试叙述双速电机控制电路工作原理？
（四）通过本次试验，总结在实训过程中遇到的问题及处理对策。
中级维修电工实际操作试卷
考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、设计一个两地启动、停止，用时间继电器自动控制的双速异步电动机继电接触式电路图，并按图进行安装与调试配分、评分标准：选择考核项目时应考虑的其他因素：考件编号: 姓名: 准考证号:单位：（１）本项目满分40分。
（２）本项目考核时间限定在180～240分钟。
（３）在做通电试验时，现场应有2名考评员，其中1人任现场监护。
（４）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。
（５）本项目具有第二类否定项。
（６）综合设计内容范围的界定：①电动机种类不限，台数一般不超过4台。
②电动机各种保护齐全，这主要指短路保护、过载保护、失压保护、欠压保护、接地保护、欠流保护等。
③电动机一般控制（行程控制、速度控制、时间控制、电流控制）中选两项以下(含两项)。
④电拖基本环节（点动控制、正转自锁控制、正反转控制、降压启动控制、多地控制、制动控制等）至少在3个以上。
⑤线路绘制必须采用GB4728—84.85《电气图用图形符号》和GB7159—87《电气设备通用技术文字符号》、GB6988—86《电气制图》等有关规定。
⑥综合设计时，允许考生带《电工手册》、《物资购销手册》作为选择元器件时参考。
评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、按工艺规程主持检修1000千伏安以下三相电力变压器的故障检修配分、评分标准：否定项：故障检修得分少于20分，本次技能考核视为不合格。
选择考核项目时应考虑的其他因素：（１）本项目满分40分。
（２）本项目考核时间限定在240分钟。
（３）本项目故障点仅设置1个。
（４）在做通电试验时，现场应有2名考评员，其中1人任现场监护。
（５）从事变压器维修工作的维修电工考核时应优先选择本项目。
（６）本项目为第一类否定项。
考件编号: 姓名: 准考证号:单位：评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题3、用两表跨相法测量三相无功功率否定项：要求不能损坏仪器、仪表。
双速电机自动变速控制实验2016.方案
双速电动机自动变速控制线路1.1实训目的1．掌握按钮接触器控制双速电动机变速控制线路的安装与检修2．掌握时间继电器自动控制双速电动机变速控制线路的安装与检修1.2实训理论基础1.交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(1–S)60f1/p可知，改变异步电动机磁极对数P，可实现电动机调速。
（1）变极调速在电源频率f1不变的条件下，改变电动机的极对数p，电动机的同步转速n1，就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半，从而实现转速的调节。
要改变电动机的极数，当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。
通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。
1）变极原理下面以4极变2极为例，说明定子绕组的变极原理。
图21-1画出了4极电机U相绕组的两个线圈，每个线圈代表U相绕组的一半，称为半相绕组。
两个半相绕组顺向串联(头尾相接)时，根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4，磁场方向如图21-1(a)中的虚线或图3.1(b)中的×、⊙所示。
179180(a) 剖视原理圈 (b)顺串展开图图21-1绕组变极原理图(2p=4)(a) 削视原理图 (b)反串展开图 (c)反并展开图图21-2绕组变极原理图(2p=2)如果将两个半相绕组的连接方式改为图211所示的样子，即使其中的一个半相绕组U2、U2′中电流反向，这时定子绕组便产生2极磁场，即2p=2。
由此可见，使定子每相的一半绕组中电流改变方向，就可改变磁极对数。
2）三种常用的变极接线方式图21-3示出了三种常用的变极接线方式的原理图，其中图21-3a)表示由单星形联结改接成并联的双星形联结；图21-3b)表示由单星形联结改接成反向串联的单星形联结；图21-3c)表示由三角形联结改接成双星形联结。
由图可见，这三种接线方式都是使每相的一半绕组内的电流改变了方向，因而定子磁场的极对数减少一半。
时间继电器顺序控制线路的安装与维护
机床电气控制技术与实训项目
《时间继电器顺序控制线路的安装与维护》学生理实学习
班级：姓名：学号：
工位号：NO
一、正确理解控制线路电气原理图组成及符号含义：
二、器件选取与检测：
三、画元件布局图：
四、主电路安装接线图：
序
号
器件名
称
型号
数
量
检测
质量1
2
3
4
5
6
7
六、拓展：从节能高效的角度出发，结合下图传送带输送装置，谈顺序控制的实现方法或思路。
七、评价与思考：
结合实训要求及劳动素养，综合对自我进行评价：* * 小组评价：* *
结合本实训任务控制目的简要谈谈对技术改革与创新的认识：
教师评价* *。
电力拖动双速异步电动机的控制线路教案
教案首页系别数控汽车教师肖复兴班级G12机电课型一体化课时4周次5、6 日期地点G12教室/ 电工实验室课题（章）第二单元电动机的基本控制线路及其安装、调适与维修子课题（节）课题 15 双速异步电动机的控制线路掌握双速异步电动机的控制线路的组成、工作原理，并能正确娴熟地进行教课目的安装、调试与维修教课要点及难点1、要点：双速异步电动机的控制线路的工作原理。
2、难点：双速异步电动机的控制线路安装、调试及故障检修教课方法讲解、演示、实操教课器械及设低压电器原件（熔断器、接触器、中间继电器、时间继电器、热继电器、按备钮、），常用电工工具，导线，万用表课后小结审察人：日期：【新课引入】（时间： 2 分）教师学生同学们观看图片资料，联合平时生活和实质生产活动睁开新课活动活动【新课讲解】（时间： 30 分）双速异步电动机的控制线路发问一、双速异步电动机的定子绕组双速电动机定子绕组常有换接方法有Y— YY和△— YY两种。
经过改变六个出线端与电源的连结方式，就能够获得两种不一样的转速。
将电动机定子绕组接成△形，磁极为四极，同步转速为1500r/min ，电动机为低速工作；若想使电动机高速工作，只需将电动机定子绕组的接线改变接成讲解认真YY形，此时电动机将变成二极，同步转速为3000r/min 。
演示做好注意：双速电动机定子绕组从一种接法改变成另一种接法时，一定把电源相相关序反接，以保证电动机的旋转方向不变。
笔录双速电动机三相定子绕组/YY 接线图：a）低速 -接法b)高速-YY接法（2极）具体讲述电气原理图工二、接触器控制双速电动机线路的原理作原1．主电路理教师学生2．控制电路活动活动2．工作原理合上 QS开关讲解认真做好演示相关笔录要停止时按下 SB3既可。
教师学生三、按钮时间继电器（ KT）控制双速电动机的原理图活动活动1．主电路讲解认真2．控制电路做好演示相关笔录工作原理表达教师学生3、线路的工作原理活动活动线路工作原理简述：合上电源开关QS。
时间继电器控制双速异步电动机控制线路安装与检修
项目任务
时间继电器控制双速异步电动机控制线路主要 元器件介绍 时间继电器控制双速异步电动机控制线路的识 读和绘制（重点）
复习提问
根据异步电动机的转速公式
60f1 n n1 (1 s) (1 s) p
认识双速 电机
可知，异步电动机有三种基本调速方法：改变定子 极对数p调速、改变电源频率f1调速、改变转差 率s调速。
合上QS，按下SB2， 在低速下运行，延时
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
延时时间到，KT-2断 开，KT-3接通，转为 高速运行
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序 按下停止SB3，所有的接 触器和定时器均失电，触 点均复位，
改变电动机的磁极对数，通常由改变电动机定子绕 组接线方式来实现，且只适用于笼型异步电动机。 凡磁极对数可改变的电动机称为多速电动机，常 见的多速电动机有双速、三速、四速等几种类型， 属于有级调速。
任务一 双速电动机手动控制电路
一、双速异步电动机 1.外形
b） c） 图9-1 几种常见的双速电动机外形 a）YD系列双速电动机 b）干洗机专用双速电动机 c）洗衣机用双速电动机
a）
任务一 双速电动机手动控制电路
2.定子绕组接线图
图a是定子绕组采用△形 联结, 此时电动机磁 极为4极，同步转速 为15OOr/min，电动 机低速运转。 图b是定子绕组采用ＹＹ 形联结，此时电动机 磁极为2极，同步转 速为3000r/min，电 动机高速运转。
图9-2 4/2极双速电动机定子绕组接线图 a) △接（4极）—低速 b) ＹＹ接（2极）—高速
时间继电器控制双速电机的控制电路
时间继电器控制双速电机的控制电路一、实训所需电器元件代号名称型号数量备注QS 低压断路器DZ108-20(1.6A-2.5A) 1FU1 熔断器RT18-32-3P 1 装熔芯3A FU2 熔断器RT18-32-3P 1 装熔芯2A KM1、KM2 交流接触器LC1-D0610M5N 2KM3、KM4 交流接触器LC1-D0610M5N 2KT1时间继电器JSZ3A-B（0～60S）/220V 1选择挂板上KT1 时间继电器方座PF-083A 1SB1 按钮开关Φ22-LAY16（红） 1SB4、SB5 按钮开关Φ22-LAY16（绿） 2M 三相双速异步电动机WDJ22 1 380V（Δ/YY）二、电气原理图图18-1三、原理分析用按钮和时间继电器控制双速电动机低速启动-高速运转的电路图如图18-1所示。
时间继电器KT1控制电动机△启动时间和△-YY的自动换接运转。
△形低速启动运转：按下SB5→SB5常闭触头先分断、常开触头后闭合→KM1线圈得电→KM1自锁触头闭合自锁、主触头闭合、两对常闭触头分断，对KM2、KM3联锁→电动机M接成△形低速启动运转。
YY形高速运转：按下SB4→KT1线圈得电、KM4线圈得电→KM4常开触头闭合自锁→KT1延时时间到→KT1延时断开的动断触头分断、KT1延时闭合的动合触头闭合→KM1线圈失电→KM1常开触点均分断、KM1常闭触头恢复闭合→KM2、KM3线圈得电→KM2、KM3主触头闭合，KM2、KM3联锁触头分断对KM1联锁→电动机M接成YY形高速运转。
停止时，按下SB1即可。
四、安装与接线接线可参照图18-2，操作者应画出实际接线图。
图18-2五、检测与调试电机绕组的六个端子先不接，调节通电延时时间继电器，使延时时间约5秒。
断开电源，再把电机的六个端子接上，确认接线无误，操作者可接通交流电源自行操作，若出现不正常，则应分析并排除故障。
生产实习课教案课题十三 时间继电器控制双速电动机的控制线路
生产实习课教案机电一体化专业0304班主讲：卢瑶光共 6 页审阅者年月日课题13 时间继电器控制双速电动机的控制线路一、检查学生人数（迟到、未到或请假），巡查其穿戴等劳动保护是否符合要求。
二、复习提问1、接触器控制双速电动机的控制线路的原理图；2、接触器控制双速电动机的控制线路的工作原理3、引入正题：改变电机转速方法：1、改变电源频率f ；2、改变转差率S ；3、改变磁极对数P 。
变极调速：改变异步电动机的磁极对数调速称为变极调速。
是通过改变定子绕组的连接方式来实现的，是有级调速。
只适用于笼型异步电动机。
多速电动机：凡磁极对数可改变的电动机称为多速电动机。
双速异步电动机：三相定子绕组接成Δ形，由三个连接点接出三个出线端U1、V1、W1，从每相绕组的中点各接出一个出线端U2、V2、W2，这样定子绕组共有6个出线端。
通过改变这6个出线端与电源的连接方式，就可以得到两种不同的转速——低速，把三相电源分别接至定子绕组作△形连接顶点的出线端U1、V1、W1上，另外三个出线端U2、V2、W2空着不接。
——高速，电动机定子绕组U1、V1、W1并接在一起，另外三个出线端U2、V2、W2分别接到三相电源上，这时电动机定子绕组接成YY 形，磁级为2极，同步转速为3000r/min 。
可见双速电动机高速运转时的转速是低速运转转速的两倍。
注意：双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变。
三、讲新课（入门指导）：重点难点：1、时间继电器控制双速电动机的控制线路的原理图时间继电器控制双速电动机控制线路低速(△)高速(YY)2、工作原理：首先合上电源开关QSΔ形低速启动运转：按下常闭触头先分断，对KT 联锁常开触头后闭合 KM1线圈得电KM1电动机M 接成Δ形低速启动运转KM1KM1两对常闭触头分断对KM2、KM3联锁YY 形高速运转：按下SB3 KT 线圈得电 KT 瞬时触头闭合自锁KM1常开触头均分断 延时常闭先分断 KM1线圈失电经KT整定时间KT延时常开后闭合KM2、KM3主触头闭合电动机M接YY形高速运转KM2、KM3线圈得电KM2、KM3联锁触头分断对KM1联锁停止时，按下SB1即可。
课题二按钮和时间继电器控制双速电动机
总第课时
实习课题
按钮和时间继电器控制双速电动机
教学课时
20课时
教学目标
掌握按钮和时间继电器控制双速电动机的控制线路。会线路检测与排除故障。
理论要求
掌握双速电动机定子的连接方法，掌Βιβλιοθήκη 按钮和时间继电器控制双速电动机的控制
线路的工作原理。
实践要求
会安装按钮和时间继电器控制双速电动机的控制线路，会线路检测与排除故障。
按下SB1后，可以直接再按SB2吗？是通过什么措施保证电路的安全的？
延伸与拓展
了解三速异步电动机的控制线路。
教学程序
教学仪器
电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表、
转速表各一块，三相电源。
理论内容
1、电路图
按钮和时间继电器控制双速电动机电路图
2、工作原理：
操作内容
一、安装要求
参见上一课题。
二、线路检测与故障排除
由学生自编检修步骤，经教师审阅合格后，参照上一课题方法进行。
问题与思考
课题二按钮和时间继电器控制双速电动机
课题二按钮和时间继电器控制双速电动机
1 / 1
江苏省张家港第二职业高级中学实习备课记录
总第
课时
实习 按钮和时间继电器控制双速电动机
教课课时
20 课时
课题
教课 掌握按钮和时间继电器控制双速电动机的控制线路。
会线路检测与清除
目标 故障。
理论 掌握双速电动机定子的连结方法，掌握按钮和时间继电器控制双速电动
机的控制
要求
线路的工作原理。
实践 会安装按钮和时间继电器控制双速电动机的控制线路，会线路检测与排
要求
除故障。
教课程序
教课仪器
理论内容
操作内容
问题与思虑
延长与拓展
电工工具一套，电工训练板一块（含必需元件）
，兆欧表、钳形电
流表、万用表、
转速表各一块，三相电源。
1、电路图
按钮和时间继电器控制双速电动机电路图
2、工作原理：
一、安装要求
拜见上一课题。
二、线路检测与故障清除
由学生自编检修步骤， 经教师批阅合格后， 参照上一课题方法进行。
按下 SB1后，能够直接再按 SB2 吗？是经过什么举措保证电路的安全的？
认识三速异步电动机的控制线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习过程
提问 案例导入 识读、绘制电路图 安装步骤 工艺要求 注意事项 时间继电器控制双速异步电动机控制线路的检 修
复习提问
根据异步电动机的转速公式
60f1 n n1 (1 s) (1 s) p
认识双速 电机
可知，异步电动机有三种基本调速方法：改变定子 极对数p调速、改变电源频率f1调速、改变转差 率s调速。
注意事项
（3）热继电器KH1，KH2的整定电流及其在 主电路中的接线不要搞错。 （4）通电试车前，要复验一下电动机的接线 是否正确，并测试绝缘电阻是否符合要求。 （5）通电试车时，必须有指导老师现场监护。
时间继电器控制双速异步电动机控制线 路检修
1、电路上电后，按下启动按钮SB2，时间继
工艺要求
安装走线槽时，应做到横平竖直，排列整齐匀
称，安装牢固，便于走线。
注意事项
（1）接线时，注意主电路中接触器KM1，KM2
在两种转速下电源相序的改变，不能接错，否
则，两种转速下电动机的转向相反，换向时将
产生很大的冲击电流。 （2）控制双速电动机三角形接法的接触器KM1 和YY形接法的KM2的主触头不能互换接线。 否则不但无法实现双速控制要求，而且会在 YY形运转造成电源短路事故。
改变电动机的磁极对数，通常由改变电动机定子绕 组接线方式来实现，且只适用于笼型异步电动机。 凡磁极对数可改变的电动机称为多速电动机，常 见的多速电动机有双速、三速、四速等几种类型， 属于有级调速。
任务一 双速电动机手动控制电路
一、双速异步电动机 1.外形
b） c） 图9-1 几种常见的双速电动机外形 a）YD系列双速电动机 b）干洗机专用双速电动机 c）洗衣机用双速电动机
时间继电器控制双速异步电 动机控制线路安装与检修
学习目标
专业能力 1、会应用新的电气元件； 2、会按照时间继电器控制双速异步电动机控 制线路电气原理图进行正确接线及通电测试和 检修； 核心能力 1．资料查阅、分析思考 2．问题思考分析 3．小组学习、人际交往能力
项目任务
时间继电器控制双速异步电动机控制线路主要 元器件介绍 时间继电器控制双速异步电动机控制线路的识 读和绘制（重点） 时间继电器控制双速异步电动机控制线路安装 与检修（重点和难点）
合上QS，按下SB2， 在低速下运行，延时
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
延时时间到，KT-2断 开，KT-3接通，转为 高速运行
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序 按下停止SB3，所有的接 触器和定时器均失电，触 点均复位，
安装步骤
电器KT不动作，分析故障原因； 2、时间继电器预定时间到达，KM2、KM3不 吸合，分析故障原因 ， 3、电动机切换至高速（双Y）后，立即停止 运转。
时间继电器控制双速异步电动机 控制线路检修答案
1、原因分析：进KT线圈线没有接牢， 2、原因分析：进KT-3触头线没接牢 3、原因分析：KM2及KM3互锁触头误接为 KM2常闭。
安装步骤
（1）、检查所选电器元件的质量， （2）、在控制板上按图安装线槽和所有电器 元件，并贴上醒目的文字符号。 （3）根据图J6-14-1所示电路图进行接线并检 查控制板内部布线的正确性。 （4）安装电动机 （5）连接电动机和按钮金属外壳的保护接地 线。
安装步骤
（6）连接电源、电动机等控制板的外部导线 （7）自检 （8）交路
2.定子绕组接线图
图a是定子绕组采用△形 联结, 此时电动机磁 极为4极，同步转速 为15OOr/min，电动 机低速运转。 图b是定子绕组采用ＹＹ 形联结，此时电动机 磁极为2极，同步转 速为3000r/min，电 动机高速运转。
图9-2 4/2极双速电动机定子绕组接线图 a) △接（4极）—低速 b) ＹＹ接（2极）—高速
案例导入
工厂中的一台双速异步电机，需要时间继电器控 制双速异步电动机，请问线路如何安装？
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
图J7-17-1
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
合上QS，按下SB1， 在低速下运行
识图、绘制电路
为了确保低速与高 速同方向旋转，高 速应调换两相相序
