电动机基本控制线路的动作原理和特点
电动机自锁控制电路工作原理
电动机自锁控制电路工作原理
电动机自锁控制电路是一种用于短时间运行控制的电动正转控制线路，工作原理如下：
1. 按下启动按钮SB2，这一动作会接通电源，使得KM线圈得电。
此时，KM触点处于接通状态，这将使得电机能够保持运转。
2. 当按下停止按钮SB1时，接触器失电释放，电机停止工作。
在这一过程中，电路保护环节如熔断器和热继电器会确保主电路和控制电路的安全。
3. 电路中存在的自锁触点线路使得KM线圈保持得电状态，从而保证电机继续运转。
该线路可实现欠电压和失电压保护，以及过载保护，从而确保电机在任何情况下都能稳定运行。
需要注意的是，对于长时间运行控制，通常使用自锁正转控制线路，这一线路加入了停止按钮SB2和自锁触点线路，以便在电机停止运行后，确保KM线圈能够恢复失电状态，从而达到保护电机的目的。
电动机顺序控制电路的工作原理和接线方法
电动机顺序控制电路的工作原理和接线方法电动机顺序（控制电路）的（工作原理）电动机顺序控制电路是一种用于控制多个电动机依次运行和停止的（电子）电路。
其主要作用是在机器正常启动和停止时，通过对（电机）的运行顺序进行控制，确保机器的安全运行。
该电路的主要原理是在电路中使用电子开关、接触器等装置来控制电机的顺序和运行状态。
具体流程如下：1. （电源）电压：通过主控制开关将电源电压送入电路中。
2. 控制电路：电动机顺序控制电路中包括控制器、计时器、继电器等元件，通过这些元件的配合可以实现对电动机的启动顺序控制。
计时器的作用是进行电机运行的时间延迟，以实现电机顺序启动。
3. 电路启动：通过启动开关来控制电路的启动，在启动过程中，电动机按照设定的顺序依次启动。
4. 电机停止：在电机工作一定时间后，计时器将发出停止（信号），控制器接收到信号后将继电器动作，停止当前电机的运行。
5. 电机顺序：通过控制器和继电器的组合，可以实现多台电机的顺序启动和停止。
在实际应用过程中，通常需要根据电机数目、电机彼此之间的感应逻辑、电机运行速度以及其它操作要求等因素进行选择和设计。
6. 保护装置：电动机顺序控制电路中应包括多种保护装置，包括（电气）保护、热保护和（机械）保护等。
保护装置的作用是确保设备始终处于安全状态，防止发生机器故障和突发事件。
总之，电动机顺序控制电路是一种用于控制多个电动机依次启动和停止的基本电路。
通过对电路内各元器件的组合和协作，可以实现电机的顺序控制，保证机器的安全运行。
不同规模和应用领域的机器需要选择不同的电机顺序控制电路，以满足其工作要求和控制变化。
下面是一个基本的电动机顺序控制电路图：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。
按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。
停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。
本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
同步电动机的基本控制线路
KM4 TA
A
M 3~
KM4
KV
KT2
KM2
G KM2 KM4 R2
R
R4 R5
A
KM1 KM2 KM3 KM4
R3
HL2 KM2
KT2
二、制动控制线路
三相同步电动机的制动采用能耗制动。制动时，
首先切断运转中的同步电动机定子绕组的交流电源， 然后将定子绕组接入一组外接电阻R（或频敏变阻器） 上，并保持转子励磁绕组的直流励磁不变。此时，同 步电动机就成为电枢被R短接的同步发电机，将转动
KT1线圈得电， KT1动作， KT2线圈得电动作
KM1 R1
KM3 QF2
I＞
SB2 KM3 KM1
KT1
KA KM1 SB1
KM4 KT1 KA HL1 KT1 KT2
KM4 TA
A
M 3~
KM4
KV
KT2
KM2
G KM2 KM4 R2
R
R4 R5
A
KM1 KM2 KM3 KM4
R3
HL2 KM2
R
R4 R5
A
KM1 KM2 KM3 KM4
R3
HL2 KM2
KT2
QF1 L1 L2 L3
KV
U＜
2．启动控制线路
KT2经延时后复位，KM4线圈 得电后动作。指示灯HL1熄灭， 启动过程结束。电动机全速运 行。
KM3 KM1
KM1 R1
KM3 QF2
I＞
SB2 KM1
KT1
KA SB1
KM4 KT1 KA HL1 KT1 KT2
R1
KM
KT
KM
1. 异步启动法

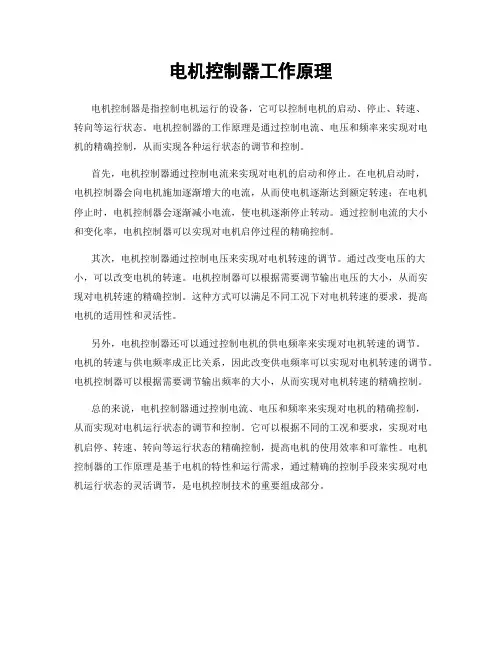

电机控制器工作原理
电机控制器工作原理
电机控制器是指控制电机运行的设备，它可以控制电机的启动、停止、转速、
转向等运行状态。
电机控制器的工作原理是通过控制电流、电压和频率来实现对电机的精确控制，从而实现各种运行状态的调节和控制。
首先，电机控制器通过控制电流来实现对电机的启动和停止。
在电机启动时，
电机控制器会向电机施加逐渐增大的电流，从而使电机逐渐达到额定转速；在电机停止时，电机控制器会逐渐减小电流，使电机逐渐停止转动。
通过控制电流的大小和变化率，电机控制器可以实现对电机启停过程的精确控制。
其次，电机控制器通过控制电压来实现对电机转速的调节。
通过改变电压的大小，可以改变电机的转速。
电机控制器可以根据需要调节输出电压的大小，从而实现对电机转速的精确控制。
这种方式可以满足不同工况下对电机转速的要求，提高电机的适用性和灵活性。
另外，电机控制器还可以通过控制电机的供电频率来实现对电机转速的调节。
电机的转速与供电频率成正比关系，因此改变供电频率可以实现对电机转速的调节。
电机控制器可以根据需要调节输出频率的大小，从而实现对电机转速的精确控制。
总的来说，电机控制器通过控制电流、电压和频率来实现对电机的精确控制，
从而实现对电机运行状态的调节和控制。
它可以根据不同的工况和要求，实现对电机启停、转速、转向等运行状态的精确控制，提高电机的使用效率和可靠性。
电机控制器的工作原理是基于电机的特性和运行需求，通过精确的控制手段来实现对电机运行状态的灵活调节，是电机控制技术的重要组成部分。
电动机基本控制线路的动作原理和特点
电动机基本控制线路的动作原理和特点1. 电动机手动直接启动控制线路利用刀开关直接启动电动机的控制线路1.1 电动机手动直接启动线路的动作原理闭合刀开关QS，电动机M启动旋转；断开刀开关QS，电动机M 断电减速直至停转。
1.2 电动机手动直接启动线路的特点线路只用一个刀开关和一个熔断器，是最简单的电动机启、停控制线路，有以下几点不足：①只适用于不需要频繁启、停的小容量电动机。
②只能就地操作，不便于远距离控制。
③无失压和欠压保护功能。
2. 电动机点动与长动控制线路2.1 电动机点动控制线路点动控制是指按下按钮电动机得电启动运转，松开按钮电动机失电直至停转。
电动机点动控制线路如下图所示。
2.1.1 电动机点动控制线路的动作原理合上刀开关QS。
启动：SB+ —KM+ —M+ （启动）停止：SB——KM——M—（停止）其中，SB+表示按钮SB按下，SB—表示按钮SB松开。
2.1.2 电动机点动控制线路的特点该控制电路中，QS为刀开关，不能直接给电动机M供电，只起到电源引入的作用。
主回路熔断器FU起短路保护作用。
2.2 电动机长动控制线路长动控制是指按下按钮后，电动机通电启动运转，松开按钮后，电动机仍继续运行，只有按下停止按钮，电动机才失电直至停转。
电动机长动控制线路如下图所。
2.2.1 电动机长动控制线路的动作原理合上刀开关QS。
启动：SB2±—KM自+ —M+ （运转）停止：SB1±—KM——M—（停车）其中，SB±表示先按下，后松开；KM自表示“自锁”。
2.2.2 电动机点动控制线路的特点电动机长动控制线路是在电动机点动控制线路的SB2两端并联一个接触器的辅助动合触点KM，再串联一个动断（停止）按钮SB1而实现的。
电动机长动控制线路有“自锁”功能，带有“自锁”功能的控制线路具有失压（零压）和欠压保护作用，即一旦发生断电或电源电压下降到一定值（一般降低到额定值85%以下）时，自锁触点就会断开，接触器KM线圈就会断电，不重新按下启动按钮SB2，电动机将无法自动启动。
电动机的基本控制线路和新技术
第五章电动机的基本控制线路及可编程序控制器我们知道，电力拖动是指用电动机作为原动机来拖动生产机械。
如：车床、铣床、磨床等各种机床的运转及起重机、轧钢机、卷扬机等各类机械的运转都是电动机来带动的。
由于不同生产机械的工作性质和加工工艺的不同，使得它们对电动机的运转要求也不相同。
要使电动机按照生产机械的要求正常动转，必须配备一定的电器控制设备和保护设备，组成一定的控制线路，才能达到目的。
常见电动机的基本控制线路有以下几种：点动控制、正转控制、正反转控制、位置控制、顺序控制、多地控制、降压启动控制、调速控制和制动控制等。
而在生产实践中，一台比较复杂的机床或成套生产机械的控制线路，总是由一些基本控制线路组成的，因此，掌握好上述基本控制线路，对掌握各种机床及机械设备的电气控制线路的运行和维修是非常重要的。
本章的主要内容就是分别介绍这些基本控制线路。
第一节三相异步电动机的基本控制线路一、连续运转控制线路1、绘制、识读电气控制线路原理图的原则在绘制、识读电气控制线路原理图时应遵循以下原则：（1）原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。
电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下依次排列画出，中线N和保护地线PE画在相线之下。
直流电源则正端在上，负端在下画出。
电源开关要水平画出。
主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大。
主电路要垂直电源电路画在原理图的左侧。
控制电路是指控制主电路工作状态的电路。
信号电路是指显示主电路工作状态的电路。
照明电路是指实现机床设备局部照明的电路。
这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要跨接在两相电源线之间，依次垂直画在主电路的右侧，且电路中的耗能元件(如接触器和断电器的线圈、信号灯、照明灯等)要画在电路的下方，而电器的触头画在耗能元件的上方。
如图2—5—1点动控制线路中，三相交流电源线L1、L2、L3依次水平地画在图的上方，电源开关QS水平画出；由熔断器FU、接触器KM的三对主触头和电动机M组成的主电路垂直电源线画在图的左侧；由启动按钮SB、接触器线圈KM组成的控制电路跨接在L1、L2两相电源线之间，垂直画在主电路的右侧，且耗能元件KM的线圈画在电路的下方，启动按钮SB则画在上方。
电动机点动控制电路讲解
电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。
从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。
因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。
点动正转控制线路原理图，如下。
它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。
用它来表达控制线路的工作原理，故称为原理图。
原理图在设计部门和生产现场都得到了广泛的应用。
除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。
三相异步电动机即可点动又可自锁控制线路工作原理
三相异步电动机即可点动又可自锁控制线路工作原理三相异步电动机是一种常用的电机类型，可以通过点动方式来实现启停控制，并且还可以通过自锁控制线路来实现长时间运行。
首先，我们了解一下三相异步电动机的基本工作原理。
三相异步电动机由定子和转子组成。
定子上有三个绕组，分别与三相交流电源相连。
转子由铁芯和导体构成，是固定在轴上并可以自由旋转的部分。
当三相交流电源接通后，定子绕组中产生的旋转磁场会进一步感应到转子上的导体，从而使转子开始旋转。
在点动控制方面，我们可以通过控制电机启动电流的时间来实现电机的点动启停。
通过将启动按钮与电机控制电路相连，当按钮按下时，电源接通并给予电机一个短暂的启动电流，使电机转子开始旋转。
当按钮松开后，电源断开，电机停止运转。
这样，我们可以通过按下按钮来控制电机的启停，快速方便地实现点动操作。
而自锁控制线路的原理是通过继电器和保持电路来实现。
在电机的启动过程中，当按钮按下时，继电器的触点闭合，使电源能够持续供给电机启动电流。
同时，在继电器的触点闭合后，保持电路也接通，通过继电器的辅助触点来维持电源给电机供电。
当按钮松开时，继电器的触点打开，电源断开，但保持电路仍然保持闭合状态，继续给电机供电，使电机能够继续运行，实现自锁的效果。
直到另一个按钮按下，或者停止按钮按下，保持电路才会断开，电机停止运行。
综上所述，三相异步电动机即可点动又可自锁控制线路工作原理是通过点动控制电路来实现电机的快速启停，通过自锁控制线路来实现电机的长时间运行。
点动控制通过短暂给予电机启动电流来实现，而自锁控制则是通过继电器和保持电路来实现电机的持续运行。
这种控制方式广泛应用于各种需要快速启停和长时间运行的场合。
电动机点动控制原理
电动机点动控制原理
电动机的点动控制原理是通过改变电动机的电源电压或电流来实现电动机的启动和停止。
通常情况下，电动机的启动需要较大的启动电流，而停止需要断开电源电压。
在点动控制中，可以使用接触器或电磁继电器作为控制元件。
通过切换接触器或电磁继电器的状态，可以改变电动机的电源电压或电流。
一种常见的点动控制电路是使用单按钮控制。
通过按下按钮，可以瞬时地将电源电压传递给电动机，使其启动。
当按钮释放后，电源电压会断开，电动机停止运行。
另一种常见的点动控制电路是使用双按钮控制。
这种电路需要同时按下两个按钮才能启动电动机，其中一个按钮用于启动，另一个按钮用于停止。
只有当两个按钮都按下时，电源电压才能传递给电动机，使其启动。
当任何一个按钮释放后，电源电压会断开，电动机停止运行。
此外，还可以使用定时器或计数器来实现电动机的点动控制。
通过设置定时器或计数器的时间或次数，可以控制电动机的运行时间或运行次数。
一旦达到设定的时间或次数，电动机会停止运行。
总之，电动机的点动控制通过改变电源电压或电流来实现电动机的启动和停止，可以使用接触器、电磁继电器、按钮、定时器或计数器等控制元件来实现。
电机与电气控制实训报告-电动机控制线路的连接
实训报告电动机控制线路的连接一、实训目的1、了解交流接触器、热继电器、按钮的结构及其在控制电路中的应用。
2、识读简单电气控制线路图，并能分析其动作原理。
3、掌握电气控制线路图的装接方法。
二、实训器材1、交流接触器、热继电器2、常闭按钮、常开按钮3、熔断器4、三相异步电动机5、导线三.实训原理（含原理图）三相笼型异步电动机的全压起动对于小容量笼型异步电动机或变压器容量允许的情况下，笼型电动机可采用全压直接起动。
四.实验内容与步骤（一）、单向运行控制线路1、单向点动控制线路电动机的单向点动控制线路如图所示。
当电动机需要单向点动控制时，先合上电源开关QS，然后按下起动按钮SB，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。
当松开按钮SB时，接触器KM线圈断电释放，KM 常开主触头断开，电动机M断电停转。
L1 L2 L3FU1FU2FRKMFRKMU1V1W1M3~QSSB单向点动电气控制线路2、单向长动运行控制线路电动机的单向长动控制线路如图所示。
合上电源开关QS，按下起动按钮SB2，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。
同时使与SB2并联的1副辅助常开触头闭合，这副触头叫自锁触头。
松开按钮SB2，控制线路通过KM自锁触头使KM线圈仍保持获电吸合。
如需要电动机停转，，只需按一下停止按钮SB1，接触器KM线圈断电释放，KM常开主触头断开，电动机M断电停转，同时KM自锁触头也断开，所以松开SB1，接触器KM线圈不再获电，需重新起动。
L1 L2 L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB2单向运行电气控制线路L1 L2 L3FU1FU2FRSB1KMKMFRKMU1V1W1M3~QSSB3两地运行电气控制线路SB4SB23、两地起动和两地停止控制线电动机两地起动和两地停止控制线路如图所示。
电动机若要两地起动，可按按钮SB3或SB4；若要两地停止，可按按钮SB2或SB2。
串励直流电动机的基本控制电路
KM2
KM1Байду номын сангаас
KM1 KM2
KT
KT KM3
QF L+ L-
串励直流电机正反转控制线路
KM1 KM2 SB3
KM1 KM1 KM2
反转控制：
SB1
按下SB2，电 KM1 KM2
KM1 KM2
SB2 KM2
动机串联电阻
M
R反转起动，
KM3
KM2
KM1
KT线圈失电 R
KM1 KM2
KT
KT KM3
QF L+ L-
串励直流电机正反转控制线路
KM1 KM2 SB3
KM1 KM1 KM2
KM1 KM2
KT动断触头
延时闭合，
SB1 KM1 KM2
SB2 KM2
KM3得电，
M
起动过程结束
KM2
KM1
KM3
R
KM1 KM2
KT
KT KM3
三、制动控制线路
1. 能耗制动控制电路
串励直流电动机的能耗制动分为自励式和他励式两种。 (1)自励式能耗制动 自励式能耗制动是指当电动机断开电源 后，将励磁绕组反接并与电枢绕组和制动电阻串联构成闭合 回路，使惯性运转的电枢处于自励发电状态，产生与原方向 相反的电流和电磁转矩，迫使电动机迅速停转。
SQ1 KM2
R3
R
KM1
SQ2 KM1 KM2
串励直流电动机（作伺服电动机）他励式能耗制动控制电路
QF
L+ L-
SB1
SB2
KM1
合上电源开关
QF
KM1
R1
KM2 M
KM2 R2
电动机控制电路工作原理
电动机控制电路工作原理
电动机控制电路的工作原理可以通过以下步骤进行解释：
1. 输入电源：将交流电源或直流电源接入电动机控制电路。
2. 传感器：控制电路通常会使用传感器来检测电动机的状态，例如转速、位置或温度等。
传感器将这些信号转换为电信号，并将其传递给控制电路。
3. 控制芯片：控制电路通常会使用专门的控制芯片，如微控制器或数字信号处理器。
这些芯片负责接收传感器的信号，并根据预设的程序或算法对电动机进行控制。
4. 驱动电路：控制芯片会发送控制信号到驱动电路，驱动电路根据接收到的信号控制电动机的电流和电压。
驱动电路通常会使用功率晶体管或MOSFET等元件来实现电流的调节和开关。
5. 电动机：驱动电路将调整后的电流和电压传递给电动机。
电动机将电能转换为机械能，从而实现所需的运动。
6. 反馈回路：控制电路通常也会包含反馈回路，用于检测电动机的实际运行状态并将其反馈给控制芯片。
根据反馈信息，控制芯片可以对控制信号进行调整和修正，从而实现电动机的准确控制和保护。
电动机基本控制线路的动作原理和特点
电动机基本控制线路的动作原理和特点1. 电动机手动直接启动控制线路利用刀开关直接启动电动机的控制线路1.1 电动机手动直接启动线路的动作原理闭合刀开关QS，电动机M启动旋转；断开刀开关QS，电动机M 断电减速直至停转。
1.2 电动机手动直接启动线路的特点线路只用一个刀开关和一个熔断器，是最简单的电动机启、停控制线路，有以下几点不足：①只适用于不需要频繁启、停的小容量电动机。
②只能就地操作，不便于远距离控制。
③无失压和欠压保护功能。
2. 电动机点动与长动控制线路2.1 电动机点动控制线路点动控制是指按下按钮电动机得电启动运转，松开按钮电动机失电直至停转。
电动机点动控制线路如下图所示。
2.1.1 电动机点动控制线路的动作原理合上刀开关QS。
启动：SB+ —KM+ —M+ （启动）停止：SB——KM——M—（停止）其中，SB+表示按钮SB按下，SB—表示按钮SB松开。
2.1.2 电动机点动控制线路的特点该控制电路中，QS为刀开关，不能直接给电动机M供电，只起到电源引入的作用。
主回路熔断器FU起短路保护作用。
2.2 电动机长动控制线路长动控制是指按下按钮后，电动机通电启动运转，松开按钮后，电动机仍继续运行，只有按下停止按钮，电动机才失电直至停转。
电动机长动控制线路如下图所。
2.2.1 电动机长动控制线路的动作原理合上刀开关QS。
启动：SB2±—KM自+ —M+ （运转）停止：SB1±—KM——M—（停车）其中，SB±表示先按下，后松开；KM自表示“自锁”。
2.2.2 电动机点动控制线路的特点电动机长动控制线路是在电动机点动控制线路的SB2两端并联一个接触器的辅助动合触点KM，再串联一个动断（停止）按钮SB1而实现的。
电动机长动控制线路有“自锁”功能，带有“自锁”功能的控制线路具有失压（零压）和欠压保护作用，即一旦发生断电或电源电压下降到一定值（一般降低到额定值85%以下）时，自锁触点就会断开，接触器KM线圈就会断电，不重新按下启动按钮SB2，电动机将无法自动启动。
电动机控制电路工作原理
电动机控制电路工作原理
电动机控制电路是一种用于控制电动机运行的电子电路，其主要工作原理是通过改变电流方向和大小，实现电动机的启动、停止、正转和反转等功能。
电动机控制电路通常由电源、开关、继电器和控制电路等部分组成。
其中，电源提供电流给电动机，开关用于控制电流的通断，继电器负责接通或断开电源电流，而控制电路则根据需要发出信号，通过操作开关和继电器来控制电动机的运行状态。
在启动过程中，控制电路通过操作继电器，使继电器的触点闭合，电源的电流进入电动机，从而使电动机运行。
当需要停止电动机时，控制电路断开继电器的触点，切断电流供应，以停止电动机的转动。
为了实现电动机的正转和反转，控制电路需要改变电流的方向。
这通常通过改变继电器的触点来实现。
当需要电动机正转时，控制电路闭合正转继电器的触点，使电流按照特定的方向流向电动机。
当需要电动机反转时，控制电路闭合反转继电器的触点，使电流按照相反的方向流向电动机。
另外，在一些特定的应用场景中，电动机控制电路还可以通过改变电流的大小来调节电动机的转速或实现其他特定功能。
这通常通过控制电路中的电阻、电容或其他元件来实现。
综上所述，电动机控制电路通过改变电流的方向和大小，实现电动机的启动、停止、正转和反转等功能。
其工作原理是通过
操作开关和继电器，根据控制电路发出的信号控制电源电流的通断，从而控制电动机的运行状态。
电动机的工作原理
电动机的工作原理标题：电动机的工作原理引言概述：电动机是一种将电能转化为机械能的装置，广泛应用于各种领域，如工业生产、交通运输和家用电器等。
了解电动机的工作原理对于提高其效率和性能至关重要。
一、电动机的基本构成1.1 电动机的主要组成部份包括定子、转子和电刷等。
1.2 定子是由绕组和铁芯组成，绕组上通有电流，产生磁场。
1.3 转子是通过机电轴转动，与定子的磁场相互作用产生力。
二、电动机的工作原理2.1 当电流通过定子绕组时，产生磁场，称为主磁场。
2.2 转子受到主磁场的作用，产生感应电动势，导致转子转动。
2.3 转子的运动引起定子磁场的变化，产生感应电流，使转子受到电磁力的作用，继续转动。
三、电动机的工作过程3.1 电动机启动时，电流通过定子绕组，产生主磁场。
3.2 主磁场与转子相互作用，使转子开始转动。
3.3 转子转动后，感应电动势产生，继续推动转子旋转。
四、电动机的运行特点4.1 电动机具有高效率、低噪音和可靠性等优点。
4.2 电动机的速度和扭矩可以通过调节电流大小来控制。
4.3 电动机的运行过程中，需要保持良好的散热条件，避免过热损坏。
五、电动机的应用领域5.1 电动机广泛应用于工业生产中的机械设备和生产线。
5.2 电动机在家用电器中扮演着重要角色，如洗衣机、冰箱和空调等。
5.3 电动机也被广泛应用于交通运输工具，如汽车、火车和飞机等。
结论：电动机作为一种将电能转化为机械能的装置，在各个领域都有着重要的应用。
了解电动机的工作原理有助于我们更好地掌握其运行规律，提高其效率和性能，推动电动机技术的不断发展和创新。
电动机连续运行控制线路工作原理
电动机连续运行控制线路工作原理电动机连续运行控制线路是电气自动化领域中应用广泛的一种控制系统，其主要作用是为了保护电动机，提高其使用寿命，并减少机器故障发生的频率。
该控制系统使电动机可以在一定的负载范围内连续、稳定地运行，同时可以根据需要对其实现定时停机、过电流保护等功能。
本文将详细介绍电动机连续运行控制线路的工作原理。
一、电动机连续运行控制线路的基本组成电动机连续运行控制线路主要由三部分组成，分别是电源部分、控制部分和保护部分。
1. 电源部分：电源部分主要由供电电源、电源开关和配电装置组成，其功能是为整个控制系统提供稳定可靠的电源。
2. 控制部分：控制部分主要由控制器、接触器、继电器和开关等组成，其功能是实现对电动机的启动、停止、正转和反转等控制，并能根据需要实现电动机速度、方向等参数的调整。
3. 保护部分：保护部分主要由过载继电器、短路继电器和温度继电器等组成，其功能是在电动机发生过载、短路、过温等异常情况时及时切断电源，保护电动机的安全运行。
二、电动机连续运行控制线路的工作原理1. 系统启动当用户需要启动电动机时，通过手动或自动启动按钮使电源接通，此时控制器的状态为待机状态。
用户通过控制器的按钮向电动机发出启动信号，控制器驱动接触器的线圈吸合，从而使电动机开始运行。
同时，温度继电器、过载继电器和短路继电器等保护部件开始工作，确保电动机的安全运行。
2. 系统停止当用户需要停止电动机时，通过手动或自动停止按钮使电源停止供应，此时控制器的状态为待机状态。
控制器通过维持接触器的线圈不闭合来停止电动机的运转。
3. 正转和反转电动机控制系统可以通过正转和反转按钮实现电动机的正反转。
当用户按下正转按钮时，控制器使电动机正转运行。
当用户按下反转按钮时，控制器则使电动机反转运行。
4. 过载保护当电动机负载过大导致电流过大时，过载继电器会被激活，并切断电源，从而保护电动机。
5. 短路保护当电动机发生短路事件时，短路继电器会被激活，并切断电源，从而保护电动机。
电机基本控制回路、正反转控制回路
电机基本控制回路一、各元件作用1、断路器QF低压断路器从总体来说就是接通和断开电流的作用..一般断路器具有过流保护和短路保护；增加欠压线圈即可具有欠电压保护；增加漏电模块可具有漏电保护；一般不具备过压保护;需要过压保护需要另配过电压继电器..2、接触器KM交流接触器是一种中间控制元件;其优点是可频繁的通、断线路;以小电流控制大电流..配合热继电器工作还能对负载设备起到一定的过载保护作用..因为它是靠电磁场吸力通、断工作的;相对于人手动分、合闸电路;它更高效率;更灵活运用;可以同时分、合多处负载线路;还有自锁功能;通过手动短接吸合后;就能进入自锁状态持续工作..超过九成以上的自动化控制电力系统都用到了接触器;可见它的使用范围有多么广3、热继电器KH主要用来对异步电动机进行过载保护;他的工作原理是过载电流通过热元件后;使双金属片加热弯曲去推动动作机构来带动触点动作;从而将电动机控制电路断开实现电动机断电停车;起到过载保护的作用..鉴于双金属片受热弯曲过程中;热量的传递需要较长的时间;因此;热继电器不能用作短路保护;而只能用作过载保护4、熔断器FU熔断器的主要作用是短路保护..对熔断器的选择要求是：在电气设备正常运行时;熔断器不应熔断；在出现短路时;应立即熔断；在电流发生正常变动如电机起动过程时;熔断器不应熔断；在用电设备持续过载时;应延时熔断..熔断器的额定电压要大于或等于电路的额定电压..对熔断器的选用主要包括熔断器类型选择和熔体额定电流的确定..熔断器的类型根据不同的使用场合、电压等级、保护对象和要求;有很多品种和类型..高压熔断器;高压熔断器又分为户内式和户外式两种;这里不赘述..低压熔断器常见有插入式、管式、螺旋式三大类..又可分为开启式、半封闭式和封闭式三种..R-熔断器；C-插入式；L -螺旋式；M-密闭管式；S-快速；T-有填料管式..如RC1、RC1A 为插人式；RM-无填料管式；RT0、RL1、RLS分别为有填料管式和有填料螺旋式..低压熔断器有三种结构不同的熔体;一种做为电气线路的过载和短路保护gG；另一种作为半导体器件及其成套装置的短路保护aR；还可派生为电动机短路保护aM..熔断器选择的原则是：A、根据线路要求和安装条件选择熔断器的型号..容量小的电路选择半封闭式或无填料封闭式；短路电流大的选择有填料封闭式；半导体元件保护选择快速熔断器..B、根据负载特性选择熔断器的额定电流..C、选择各级熔体需相互配合;后一级要比前一级小;总闸和各分支线路上电流不一样;选择熔丝也不一样..D、根据线路电压选择熔断器的额定电压..E、交流异步电机保护熔体电流不能选择太小建议2~2.5倍电机的额定电流..如选择过小;易出现一相熔断器熔断后;造成电机缺相运转而烧坏;必须配套热继电器作过载保护..注意：熔断器电流包括两方面;一是熔断器安装熔断体的座子、壳架的额定电流;另一是熔断体的额定电流;二者不可混淆..这一点跟断路器类似..5、按钮SB按钮是一种人工控制的主令电器;主要用来发布操作命令;接通或开断控制电路;控制机械与电气设备的运行;值得一提的是按钮的工作原理很简单;但是按钮的作用却是非常的大;在现在的社会受到了广泛的应用;按钮的种类有哪些呢目前;按钮主要被分为四种;分别是：1、常开按钮——开关触点断开的按钮..2、常闭按钮——开关触点接通的按钮..3、常开常闭按钮——开关触点既有接通也有断开的按钮..4、动作点击按钮——鼠标点击按钮、触摸屏按钮..按钮也称为按键;是一种电闸或称开关;用来控制机械或程式的某些功能..一般而言;红色按钮是用来使某一功能停止;而绿色按钮;则通可开始某一项功能..按钮的形状通常是圆形或方形..现在社会中电子产品大都有用到按键这个最基本人机接口工具;随着工业水平的提升与创新;按键外观的也变的越来越多样化及丰富的视觉效果..按钮的用途很广;例如车床的起动与停机、正转与反转等;塔式吊车的起动;停止;上升;下降;前、后、左、右、慢速或快速运行等;都需要按钮控制..6、辅助触点KH KM1 KM2 KM3交流接触器通常有两组辅助接点;一对常开;一对常闭;用以构成逻辑电路使用;如自保持电路;异或门互锁电路;优先电路;等等..辅助接点容量通常较小;用于控制..比如与交流器的线圈串联热继电器辅助触点常闭触头用来切断控制电路;从而断开负载主电源;避免故障扩大常开触头用来连接报警电路;提供声光警示作用二、故障诊断流程图1、送电后;电机未启动时停止指示灯不亮..2、电机启动后运行指示灯不亮3、按下启动按钮;电机不启动以上均采用电压法进行检测;因电压法更直观;更确定..而实际工作中常常由于某种原因不便带电检测;要采用电阻法或其它方法进行检测..相关检测方法请自行分析和学习..正反转控制回路电路说明：KM1、KM2常开：自锁KM1、KM2常闭：互锁SB1：正反转停止按钮SB2、SB3：正反转启动按钮故障分析故障现象：按下正转启动按钮SB2后;烧FU1保险分析思路：1，按下SB2后;烧FU1保险;不烧FU2保险;说明是对地或对零短路;不是相间短路..2，按下SB2才烧;不按不烧;说明SB2以前也就是5线之前无短路.. 3，终上所述;说明7、9线上有接地或接零现象..排除方法：断电情况下用摇表分段检测7线或9线的对地绝缘电阻;即可找出故障点..身边无摇表时;也可采用断开法检测KM1线圈两端电压;也可很快找出故障点..因7、9线有对地零短路;7、9线未断开时KM1线圈两端将有220V电压..如断开KM2常闭后;KM1两端无电压了说明7线有对地零短路;否则;说明9线有对地零短路..。
电动机连续控制线路的工作原理
电动机连续控制线路的工作原理介绍电动机是将电能转换为机械能的装置，广泛应用于工业、交通、家居等领域。
为了实现对电动机的精确控制，连续控制线路被广泛应用。
本文将详细解释与电动机连续控制线路的工作原理相关的基本原理。
电动机基本原理在了解连续控制线路之前，我们首先需要了解电动机的基本原理。
1. 电磁感应根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体中产生感应电动势。
而根据楞次定律，这个感应电动势会产生一个与运动方向相反的感应电流。
利用这个原理，可以使得导体受到一个力矩从而转动。
2. 感应力矩当导体中产生感应电流时，它会受到一个力矩。
这个力矩可以通过洛伦兹力来描述，洛伦兹力是由于导体内部的感应电流和外部磁场之间的相互作用而产生的。
3. 工作原理电动机中的导体通过与磁场的相互作用而受到力矩，导致转动。
为了实现精确控制，需要通过连续控制线路来调节电动机的转速和扭矩。
连续控制线路连续控制线路是一种能够实现对电动机转速和扭矩进行精确控制的电路。
它通常由一个控制器、一个功率放大器和一个传感器组成。
1. 控制器控制器是连续控制线路的核心部分，它负责接收输入信号并根据设定值和反馈信号来生成输出信号。
这个输出信号将用于驱动功率放大器。
2. 功率放大器功率放大器接收来自控制器的输出信号，并将其放大到足够高的电压或电流来驱动电动机。
功率放大器通常由晶体管、MOSFET或IGBT等组成，可以根据需要提供不同功率级别的输出。
3. 传感器传感器用于监测电动机的状态并提供反馈信号给控制器。
常用的传感器包括速度传感器、位置传感器和扭矩传感器等。
这些传感器可以实时地测量电动机的运行状态，并将其反馈给控制器，以便于控制器根据需要调整输出信号。
4. 反馈控制连续控制线路的关键之一是反馈控制。
通过传感器提供的反馈信号，控制器可以实时了解电动机的运行状态，并根据设定值和反馈信号进行比较来生成适当的输出信号。
这种反馈控制可以使得电动机稳定地工作在设定值附近。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机基本控制线路的动作原理和特点1. 电动机手动直接启动控制线路利用刀开关直接启动电动机的控制线路1.1 电动机手动直接启动线路的动作原理闭合刀开关QS，电动机M启动旋转；断开刀开关QS，电动机M 断电减速直至停转。
1.2 电动机手动直接启动线路的特点线路只用一个刀开关和一个熔断器，是最简单的电动机启、停控制线路，有以下几点不足：①只适用于不需要频繁启、停的小容量电动机。
②只能就地操作，不便于远距离控制。
③无失压和欠压保护功能。
2. 电动机点动与长动控制线路2.1 电动机点动控制线路点动控制是指按下按钮电动机得电启动运转，松开按钮电动机失电直至停转。
电动机点动控制线路如下图所示。
2.1.1 电动机点动控制线路的动作原理合上刀开关QS。
启动：SB+ —KM+ —M+ （启动）停止：SB——KM——M—（停止）其中，SB+表示按钮SB按下，SB—表示按钮SB松开。
2.1.2 电动机点动控制线路的特点该控制电路中，QS为刀开关，不能直接给电动机M供电，只起到电源引入的作用。
主回路熔断器FU起短路保护作用。
2.2 电动机长动控制线路长动控制是指按下按钮后，电动机通电启动运转，松开按钮后，电动机仍继续运行，只有按下停止按钮，电动机才失电直至停转。
电动机长动控制线路如下图所。
2.2.1 电动机长动控制线路的动作原理合上刀开关QS。
启动：SB2±—KM自+ —M+ （运转）停止：SB1±—KM——M—（停车）其中，SB±表示先按下，后松开；KM自表示“自锁”。
2.2.2 电动机点动控制线路的特点电动机长动控制线路是在电动机点动控制线路的SB2两端并联一个接触器的辅助动合触点KM，再串联一个动断（停止）按钮SB1而实现的。
电动机长动控制线路有“自锁”功能，带有“自锁”功能的控制线路具有失压（零压）和欠压保护作用，即一旦发生断电或电源电压下降到一定值（一般降低到额定值85%以下）时，自锁触点就会断开，接触器KM线圈就会断电，不重新按下启动按钮SB2，电动机将无法自动启动。
2.3 几种电动机点动和长动控制线路2.3.1 利用开关控制电动机点动和长动的控制线路利用开关控制电动机点动、长动的控制线路如下图所示。
2.3.1.1 利用开关控制电动机点动和长动控制线路的动作原理合上刀开关QS。
点动（SA断开）：SB2+ —KM+—M+ （运转）SB2－—KM－—M－（停车）长动（SA闭合): SB2±—KM自+ —M+ （运转）SB1±—KM——M—（停车）2.3.1.2 利用开关控制电动机点动和长动控制线路的特点SA为选择开关，当SA断开时，按SB2为点动操作；当SA闭合时，按SB2为长动操作。
2.3.2 利用复合按钮控制电动机点动和长动的控制线路利用复合按钮控制电动机点动和长动的控制线路如下图示。
2.3.2.1 利用复合按钮控制电动机点动和长动控制线路的动作原理合上刀开关QS。
长动：SB2±—KM自+ —M+ （运转）点动: SB3±___ KM±___ M±（运转、停车）2.3.2.2 利用复合按钮控制电动机点动和长动控制线路的特点SB2为长动按钮。
SB3为点动按钮，并且是一个复合按钮。
在点动控制中，按下点动按钮SB3，它的动断触点先断开接触器的自锁电路；动合触点后闭合，接通接触器线圈。
松开SB3按钮时，它的动合触点先恢复断开，切断了接触器线圈电源，使其断电；而SB3的动断触点后闭合。
2.3.3 利用中间继电器控制电动机点动和长动的控制线路利用中间继电器控制电动机点动和长动的控制线路如下图示。
2.3.3.1 利用中间继电器控制电动机点动和长动控制线路的动作原理合上刀开关QS。
长动：SB2±___ KA自±___ KM＋___ M＋（运转）点动：SB3±___ KM±___ M±（运转、停车）2.3.3.2 利用中间继电器控制电动机点动和长动控制线路的特点图中的KA为中间继电器。
线路能够实现点动和长动控制的原因，在于中间继电器KA能否保证交流接触器KM线圈得电后，自锁支路被接通。
能够接通自锁支路就可以实现长动，否则只能实现点动。
3. 电动机的正、反转控制线路3.1 接触器互锁的电动机正、反转控制线路接触器互锁的电动机正、反转控制线路如下图所示。
3.1.1 接触器互锁的电动机正、反转控制线路动作原理合上刀开关QS。
正转: SB2±____ KM1＋自_____ M＋（正转）KM2－（互锁）停止: SB1±____ KM1－____ M－（停车）反转: SB3±____ KM2＋自______ M＋（反转）KM1－（互锁）3.1.2 接触器互锁的电动机正、反转控制线路特点上图中KM1为正转接触器,KM2为反转接触器。
控制线路中，正、反转接触器KM1和KM2两接触器线圈支路都分别串联了对方的动断触点，任何一个接触器接通的条件是另一个接触器必须处于断电释放的状态。
两个接触器之间的这种相互关系称为“互锁”（电气互锁）。
接触器互锁正、反转控制线路存在的主要问题是从一个转向过渡到另一个转向时，要先按停止按钮SB1，不能直接过渡，显然这是十分不方便的。
3.2 按钮互锁的电动机正、反转控制线路按钮互锁的电动机正、反转控制线路如下图所示。
3.2.1 按钮互锁的电动机正、反转控制线路的动作原理3.2.2 按钮互锁的电动机正、反转控制线路的特点SB2，SB3为复合按钮，各有一对动断触电和动合触点，其中动断触点分别串联在对方接触器线圈支路中，实现互锁。
这种互锁是利用按钮来实现的，所以称为按钮互锁。
按钮互锁正反转控制电路可以从正转直接过渡到反转，即可实现“正—反—停”控制。
它存在的主要问题是容易产生短路事故。
例如，电动机正转接触器KM1主触点因弹簧老化或剩磁的原因而延迟释放时，或者被卡住而不能释放时，如按下SB3反转按钮，KM2接触器又得电使其主触点闭合，电源会在主电路短路。
3.3 双重互锁的电动机正、反转控制线路双重互锁的电动机正、反转控制线路如下图所示。
该线路结合了电气互锁和按钮互锁的优点，是一种比较完善的既能实现电动机正、反转直接启动的要求，又具有较高安全可靠性的线路。
4. 电动机的顺序和多点控制控制线路4.1电动机的顺序控制线路4.1.1电动机同时启动、同时停止的控制线路图（a）为一个接触器控制两台电动机的同时启动、同时停止控制线路，不足之处是接触器的主触点通过两台电动机的定子电流，因而对其容量有一定的要求。
图（b）、（c）、（d）为两个接触器分别控制两台电动机的同时启动、同时停止的控制线路。
其中（b）图中只用一对接触器动合触点作“自锁”，（c）图用两对接触器动合触点并联作“自锁”，（d）图用两对接触器动合触点串联作“自锁”。
4.1.2电动机顺序启动、同时停止的控制线路电动机顺序启动、同时停止的控制线路如下图所示。
电动机M1启动运行之后电动机M2才允许启动。
其中（a）图控制线路是通过接触器KM1的“自锁”触点来制约接触器KM2线圈的。
（b）图控制线路是通过接触器KM1的“互锁”触点来制约接触器KM2线圈的，即只有KM1动作后，KM2才允许动作。
4.1.3电动机同时启动、顺序停止的控制线路电动机同时启动、顺序停止的控制线路如下图所示。
电动机M1断电停车后电动机M2才能够断电停车。
图中接触器KM1的动合触点串联在接触器KM2的线圈支路中，不仅使接触器KM1与接触器KM2同时动作，而且只有KM1断电释放后，按下按钮SB3才可使接触器KM2断电释放。
4.2电动机多点控制线路多点控制的特点是所有启动按钮（SB3和SB4）全部并联在自锁触点两端，按下任何一个都可以启动电动机；所有停止按钮（SB1和SB2）全部串联在接触器线圈回路，按下任何一个都可以停止电动机的工作。
电动机多点控制线路图如下图所示。
5. 时间控制线路5.1通电型时间继电器控制线路通电型时间继电器控制线路如下图所示。
线路动作原理如下：按下启动按钮SB2，中间继电器KA与时间继电器KT同时通电，经过一定的延时后，时间继电器KT动作，接触器KM通电。
即：5.2断电型时间继电器控制线路断电型时间继电器控制线路如下图所示。
图中时间继电器KT为断电延时型时间继电器，其延时断开动合触点在KT线圈得电时闭合，KT线圈断电时，经延时后该触点断开。
线路工作原理为：6. 行程控制线路6.1限位断电控制线路限位断电控制线路如下图所示。
运动部件在电动机拖动下，到达预先指定点即自动断电停车。
线路动作原理为：其中，ΔS是指运动一段距离，达到指定位置。
这种控制线路常使用在行车或提升设备的行程终端保护上，以防止由于故障电动机无法停车而造成事故。
6.2限位通电控制线路限位通电控制线路如下图所示。
这种线路是运动部件在电动机拖动下，达到预先指定的地点后能够自动接通接触器线圈的控制线路。
其中图（a）为限位通电的点动控制线路，图（b）为限位通电的长动控制线路。
这种控制线路使用在各种运动方向或运动形式中，起到转换作用。
6.3自动往复循环控制线路自动往复循环控制线路如下图所示。
图中工作台在行程开关SQ1和SQ2之间自动往复运动。
KM1为向左运动接触器，KM2为向右运动接触器，自动循环控制线路动作原理为：工作台在SQ1和SQ2之间周而复始往复运动，直到按下停止按钮SB1为止。
