《建筑施工技术》PPT课件

钢筋加工
01
包括除锈、调直、切断、成型等工序，确保钢筋尺寸和形状符
合设计要求。
钢筋连接
02
采用焊接、机械连接或绑扎连接等方式，保证钢筋连接质量和
强度。
钢筋安装
03
按照施工图纸和规范要求，将钢筋安装到模板中，确保位置准
确、固定牢固。
模板制作、安装与拆除流程
模板制作
根据混凝土结构形状和尺寸，制作合适的模板，确保模板平整、光滑、尺寸准确。
内墙抹灰操作要点和注意事项
01
注意事项
02
03
04
抹灰前应先检查基层表面的平整度，垂直度是否符合要求。
抹灰工程应分层进行，每层抹灰厚度不宜过大。
不同材料基体交接处应采取防止开裂的加强措施。
外墙涂料涂刷技巧和要求
基层处理
保持墙面干燥、清洁、无浮尘。
涂刷底漆
增强涂层附着力，提高面漆的装饰性。
外墙涂料涂刷技巧和要求
特种建筑施工
如高层建筑、大跨度桥梁、深海工程等特种建筑的施工技术，挑战施工难度和技术极限。
基础知识与技能
02
建筑材料性能及选用
01
02
03
常用建筑材料分类
了解各种建筑材料的性质、特点及应用范围，如水泥、砂石、钢材、木材等。
材料性能评估
掌握评估材料性能的方法，包括强度、耐久性、稳定性等指标。
砌块排列
根据砌块尺寸和灰缝厚度确定皮数和排数，保证砌块排列整齐、灰缝均匀。
施工方法
包括铺灰、砌块就位、校正、灌缝等步骤，需注意砌块的湿润程度、铺灰长度和灰缝厚度等因素。
质量控制
在施工过程中需对砌块含水率、灰缝饱满度、轴线位移等质量指标进行严格控制。

建筑施工技术ppt课件

完整最新版课件
4
土的分类
土的名称
一类土 (松软土)
砂、亚砂土，冲积砂土，种植土、泥炭(淤泥)
二类土亚粘土，潮湿的黄土，夹有碎石、卵石的砂，
(普通土)
种植土、填筑土及亚砂土
开挖方法
能用锹、锄头挖掘
用锹、锄头挖掘，少许用镐翻松
可松性系数
KS
KS′
1.08～1.17 1.01～1.04
1.14～1.28 1.02～1.05
因此，在确定场地设计标高时，应结合现场的具体条件反复进行技
术经济比较，选择其中一个最优的方案。其原则是：
（1）应满足生产工艺和运输的要求；
（2）充分利用地形，分区或分台阶布置，分别确定不同的设计标高；
（3）使挖填平衡，土方量最少；
（4）要有一定泄水坡度(≥2‰)，使能满足排水要求；
（5）要考虑最高洪水位的影响。
所以，当回填土过湿时，应先晒干或掺入干土及其他吸水材料；过干时，则应洒水进行湿润，尽可能使土壤保持在最佳含水量的范围内。
土的最佳含水量时的最大干密度，可由击实试验取得，也可查经验表确定。
2.压实功
压实功（指压实工具的重量、碾压遍数或锤落高度、作用时间等）对压实效果的影响。
3.每层铺土厚度
铺土过厚，下部土体所受压实作用力小于土体本身的粘结力和摩擦力，土颗粒不能相互移动，无论压实多少遍，填方也不能被压实；铺土过薄，则下层土体压实次数过多，而受剪切破坏，所以规定了一定的铺土厚度。最优的铺土厚度应能使填方压实而机械的功耗费最小。
3：根据土的工程特性，又可分出特殊性土，如软土、人工填土、黄土、膨胀土、红粘土、盐渍土、冻土等。不同的土，其物理、力学性质也不同，只有充分掌握各类土的特性及其对施工过程的影响，才能选择正确的施工方法。

建筑工程施工技术ppt课件

外墙涂料涂刷技巧及注意事项
01
注意事项
02
03
04
施工前应对涂料进行充分搅拌，确保颜色均匀一致。
避免在高温、大风或雨天等恶劣天气条件下进行施工。
涂刷过程中应注意安全，采取必要的防护措施。
地面铺装材料选择和铺设流程
要点一
陶瓷地砖
要点二
大理石
具有质地坚硬、耐磨、耐压、耐酸碱等特点，适用于室内外地面装饰。
边缘加工和制孔
对需要拼接的钢材边缘进行加工，确保拼接质量；按照设计要求在钢材上制出连接孔。
钢构件运输和堆放注意事项
钢构件运输
防腐措施
选择适当的运输工具和装载方法，确保钢构件在运输过程中不变形、不损坏。对长距离运输的钢构件，需采取加固措施以防止变形。
对需要长期堆放的钢构件，应采取有效的防腐措施，如涂刷防锈漆等，以防止锈蚀。
施工缝处理
地下室施工缝应留置在受剪力较小且便于施工的部位，施工缝处应设置止水带或遇水膨胀橡胶条等防水措施。
卫生间、厨房等潮湿区域防水做法
地面防水
卫生间、厨房地面应采用防水涂料或防水卷材进行防水处理，施工前确保基层平整、干燥，地漏、管根等细部节点应做附加层增强处理。
墙面防水卫生间、厨房墙面应采用防水涂料进行防水处理，高度应不低于1.8m，淋浴区墙面防水高度应不低于2.0m。
固定性、多样性、庞大性、社会性、综合性等。
建筑施工现场环境与要求
施工现场环境
包括场地、道路、水电设施、临时设施等。
施工现场要求
确保场地平整、道路畅通、设施完善、材料堆放整齐等。
建筑施工安全与卫生制度
01Βιβλιοθήκη 020304施工安全制度

《建筑施工技术》课件《建筑施工技术》课件第一章

1—水平挡土板；2—竖楞木；3—工具式横撑； 4—竖直挡土板；5—横楞木
图1-6 横式支撑
1.2 土方工程施工准备与辅助工作
1.2.2 土方边坡 2．土壁支撑
（2）板桩式支撑板桩式支撑特别适用于地下水位较高且土质为细颗粒、松散饱和土的支护，可防治流沙现象产生。打入板桩的质量要求：板桩位置在板桩的轴线，板壁面垂直保证平面尺寸准确和垂直度；封闭式板桩墙要求封闭合拢；埋达到规定深度要求，有足够的抗弯强度和防水性能。钢板桩又可分平板桩和波浪式板桩两类。平板桩防水和承受轴向压力性能良好，易打入地下，但长轴方向抗弯强度较小，如图1-7a所示；波浪式板桩的防水和抗弯性能都较好，施工中多采用，如图1-7b所示。
1.1 土的工程分类与工程性质
1.1.2 土的工程性质
4．土的可松性
天然土经开挖后，其体积因松散而增加，虽经
振动夯实，仍然不能完全复原，土的这种性质称
为土的可松性。土的最初、最终可松性系数分别
用下面的公式计算：
Ks
V2 V1
Ks
V3 V1
式中： KS——土的最初可松性系数；
KS ′——土的最终可松性系数；
建筑施工技术
（2）土的干密度
土的干密度是指土的固体颗粒质量与土的体积的比值，
即
d
ms V
式中：ρd——土的干密度，kg/m3； ms——固体颗粒质量，kg； V——土的体积，m3。土的干密度一般采用击实实验测定，它是评定土密实程度
的标准，用于控制回填土的质量。干密度越大，表示土越密实。
1.1 土的工程分类与工程性质
1.1.2 土的工程性质 2．土的含水量
土的含水量是指土中水的质量与固体颗粒
质量之比的百分率，计算式为

建筑施工技术完整PPT课件

土方开挖与支护技术
开挖方式选择
开挖顺序
根据地质条件、基坑深度、周边环境和施工条件等因素，选择合适的开挖方式，如放坡开挖、支护开挖等。
遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，确保基坑稳定。
支护结构类型
支护结构施工
根据基坑深度和地质条件，选择合适的支护结构类型，如钢板桩、钢筋混凝土桩、地下连续墙等。
07 装饰装修工程施工技术
抹灰工程施工技术
抹灰工程概述
抹灰工程的定义、分类、作用及施工要求。
抹灰工程质量验收
验收标准、验收方法及常见质量问题的处理。
抹灰材料
常用抹灰材料如石灰、水泥、砂子、石膏等的性能及选用。
抹灰施工工艺
基层处理、浇水湿润、找规矩、做灰饼、抹底层灰、抹中层灰、抹面层灰等施工工艺流程。
焊接连接
对于无法进行螺栓连接的部位，可采用焊接连接。焊接前需进行坡口加工、清理等准备工作，确保焊接质量符合规范要求。
铆钉连接
在某些特定情况下，可采用铆钉连接。铆钉孔需按照设计要求加工，铆接时需保证铆钉头部与构件表面紧密贴合。
06 防水工程施工技术
地下室防水工程施工技术
地下室防水等级和设防要求
注意涂料的配比和涂刷厚度。
卫生间防水工程施工技术
卫生间防水等级和设防要求
卫生间是室内防水的重点区域，其防水等级和设防要求相对较高，一般采用多道设防。
卫生间地面防水施工
包括基层处理、涂刷防水涂料或铺贴防水卷材等步骤，注意地面与墙面的交接处和地漏周围的细部处理。
卫生间墙面防水施工
包括基层处理、涂刷防水涂料或铺贴防水墙砖等步骤，注意墙面与地面的交接处和淋浴区墙面的防水高度。

建筑施工技术完整PPT课件

可编辑课件
2
表1.1土的工程分类与现场鉴别方法
土的分类
土的名称
可松性系数
KS
K’s
现场鉴别方法
一类土砂，亚砂土，冲积砂土层，种植土， 1.08～ 1.01～
能用锹、锄头挖掘
(松软土) 泥炭(淤泥)
1.17 1.03
二类土 (普通土)
亚粘土，潮湿的黄土，夹有碎石、卵石的砂，种植土，填筑土及亚砂土
卵石，密实的黄土，天然级配砂石，
砾坚土) 软泥灰岩及蛋白石
可编辑课件 1.32
1.06 ～
1.09
整个用镐、撬棍，然后用锹挖掘，部分用楔子及大锤 3
土的分类
土的名称
可松性系数
KS
K’s
现场鉴别方法
五类土 (软石)
硬石炭纪粘土，中等密实的页岩、 1.30
泥灰岩、白垩土，胶结不紧的砾岩，～
软的石炭岩
体积及挖土机械的主要参数；
▪ 土的最终可松性系数是计算填方所需挖土工
程量的主要参数，各类土的可松性系数见表 1.1所示。
可编辑课件
9
4. 土的渗透性
土的渗透性：指土体被水透过的性质。土的渗透性用渗透系数表示。
渗透系数：表示单位时间内水穿透土层的能力，以 m/d表示；它同土的颗粒级配、密实程度等有关，是人工降低地下水位及选择各类井点的主要参数。土的渗透系数见表 1.6所示。
式中
ρd——土的干密度，kg/m3 mS ——固体颗粒质量，kg V — 土的体积，m3。
在一定程度上，土的干密度反映了土的颗粒
排列紧密程度。土的干密度愈大，表示土愈密
实。土的密实程度主要通过检验填方土的干密
可编辑课件

建筑施工技术培训课件PPT课件

建筑施工技术培训课件(ppt155页)
建筑施工技术培训课件(ppt155页)
计算题
某工程基槽土方体积为1300m3,槽内的基内的基础体积为500m3，基础施工完成后，用原来的土进行夯填，根据施工组织的要求，应将多余的土方全部事先运走,已知Ks=1.35, Ks′=1.15。试确定回填土的预留量和弃土量。(以松散状态下体积计算，预留量就是V2）
建筑施工技术培训课件PPT课件
绪论
一、建筑施工技术含义二、学习内容三、本课程的特点四、本课程的学习要求
建筑施工技术培训课件PPT课件
建筑施工的含义
建筑施工：盖房子建筑施工技术：介绍盖房子方法
建筑施工还涉及桥梁、隧道等工程中基本的工种工程施工。
桥梁工程
隧道工程
学习内容：
一、任务—了解和掌握建筑工程中主要工种工程的施工工艺原理、施工方法以及应用
2）实践性强：来自实践又应用于实践. 在实践中探索与创新
3)发展迅速：施工技术、工艺、材料及管理等各方面都在不断发展，而且其发展速度相当迅速，《建筑施工技术》这门课程的教学内容也在不断更新。
本课程的学习要求
1）了解各主要工种工程的施工工艺，具有分析处理施工技术问题的基本知识； 2）因知识容量大、讲授密度高，上课要精神集中，切勿旷课； 3) 按时完成作业。
15
3、土的可松性
土具有可松性。即自然状态下的土，经过开挖后，其体积因松散而增大，以后虽经回填压实，仍不能恢复到原来的体积。
土的可松性程度用可松性系数（表1.1）表示，即:
Ks
V2 V1
;
K
' s
V3 V1
式中：Ks——最初可松性系数；
Ks’——最后可松件系数；

《施工技术》PPT课件全篇

3）高程布置高程布置系确定井点管埋深，即滤管上口至总管埋设面的距离，可按下式计算（图）：式中： h——井点管埋深（m）； h1——总管埋设面至基底的距离（m）； Δh——基底至降低后的地下水位线的距离（m）； i ——水力坡度； L——井点管至水井中心的水平距离，当井点管为单排布置时，L为井点管至对边坡角的水平距离（m）。
2）平面布置根据基坑（槽）形状，轻型井点可采用单排布置（图a）、双排布置（图b）、环形布置（图c），当土方施工机械需进出基坑时，也可采用U形布置（图d）。单排布置适用于基坑、槽宽度小于6m，且降水深度不超过5m的情况，井点管应布置在地下水的上游一侧，两端的延伸长度不宜小于坑槽的宽度。双排布置适用于基坑宽度大于6m或土质不良的情况。环形布置适用于大面积基坑，如采用U形布置，则井点管不封闭的一段应在地下水的下游方向。
土方施工的准备工作： 1.土方量计算 2.制定施工方案 3.场地清理 4.排除地面水 5.修筑好临时道路及供水、供电 6.做好材料、机具、物资及人员的准备工作 7.定位放线 8.基坑支护 9.降低地下水
（一）土方工程

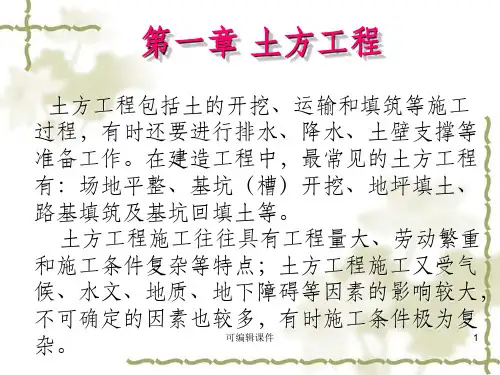

1.土方工程：包括一切土的挖掘、填筑和运输等过程以及排水、降水、土壁支撑等准备工作和辅助工程。最常见的土方工程（在土木工程中）：场地平整、基坑（槽）开挖、地坪填土、路基填筑及基坑回填土等。
（二）井点降水
降水方法：重力降水强制降水
1.集水井降水施工 1）施工过程基坑或沟槽开挖时，在坑底设置集水井，并沿坑底的周围或中央开挖排水沟，使水在重力作用下流入集水井内，然后用水泵抽出坑外。 2）构造四周的排水沟及集水井一般应设置在基础范围以外，地下水流的上游，基坑面积较大时，可在基坑范围内设置盲沟排水。根据地下水量、基坑平面形状及水泵能力，集水井每隔20~40m设置一个。

建筑施工技术全套ppt完整版课件整本书电子教案最全教学教程最新

第1章土方工程
第2节基坑（槽）的土方开挖 1.2.1 土方边坡
图1-2 土方边坡
a)直线形
b)折线形
c)踏步形
全国高职高专教育“十二五”规划教材
第1章土方工程
1.2.2 基坑、基槽土方量计算
基坑土方量可按立体几何中棱柱体体积计算公式计算：
图1-3 基坑土方量计算全国高职高专教育“十二五”规划教材
全国高职高专教育“十二五”规划教材
第1章土方工程
1.2.3 土壁支护
土壁的稳定，主要是由土体内摩阻力和粘结力来保持平衡的。一旦土体失去平衡，土壁就会塌方。这不仅会造成人身事故，同时亦会妨碍基坑的开挖或基础施工，有时还会危及附近的建筑物。
造成土壁塌方的原因： 1. 边坡过陡，使土体本身的稳定性不够，而引起塌方现象。尤其是土质差，开挖深、大的坑槽中，常会遇到这种情况。 2. 雨水、地下水渗入基坑，土体泡软、重量增大及抗剪能力降低，这是造成塌方的主要原因。 3. 基坑上边缘附近大量堆土或停放机具、材料，或由于动荷载的作用，使土体中所产生的剪应力超过土体的抗剪强度。
全国高职高专教育“十二五”规划教材
第1章土方工程
1.2.3 场地平整土方量计算
2.场地设计标高的调整
原计划所得的场地设计标高H0仅为一理论值，实际上，还需考虑以下因素进行调整：
(1)土的可松性影响
由于土具有可松性，一般填土会有多余，需相应地提高设计标高
(2)场内挖方和填方的影响
由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从
全国高职高专教育“十二五”规划教材
第1章土方工程
1.2.3 土壁支护
支撑方法： (一)横撑式支撑
横撑式支撑由挡土板、楞木和工具式横撑组成，用于宽度不大、深度较小沟槽开挖的土壁支撑。

《建筑施工技术》PPT课件
