影响不锈钢管光亮退火的因素

合集下载

不锈钢焊接件退火温度

不锈钢焊接件退火温度

不锈钢焊接件退火温度
摘要:
一、不锈钢焊接件退火的目的
二、不锈钢焊接件退火的理论温度与实际操作
三、304不锈钢焊接管去应力退火的数据
四、注意事项
正文:
不锈钢焊接件在焊接过程中,由于高温和焊接材料的影响,可能会导致晶间腐蚀、焊缝性能下降等问题。

为了消除这些缺陷,保证不锈钢焊接件的质量和使用寿命,退火处理是必不可少的。

一、不锈钢焊接件退火的目的
1.消除焊接过程中的残余应力,防止焊接件变形和裂纹。

2.恢复不锈钢焊接件的分子排列形式,提高其力学性能。

3.消除或减少晶间腐蚀倾向,提高不锈钢焊接件的耐腐蚀性能。

二、不锈钢焊接件退火的理论温度与实际操作
1.退火温度:理论上,不锈钢焊接件的退火温度应在1050~1100℃之间。

但实际上,根据生产经验和焊接件的厚度,退火温度可以控制在1040~1080℃。

2.保温时间:退火保温时间根据焊接件的厚度和实际需求进行调整,一般为1.5~2.5小时/100mm有效截面积。

三、304不锈钢焊接管去应力退火的数据
1.304不锈钢属于奥氏体不锈钢,合理加热温度应在300~350℃之间,不应超出450℃。

2.退火时间一般为1.5~2.5小时/100mm有效截面积。

四、注意事项
1.退火过程中,应严格控制温度,避免超出指定范围,以免析出铬的氮化物导致晶间腐蚀。

2.退火后,采用水浴急冷,以快速降低焊接件温度,防止晶间腐蚀。

3.对于超低碳和含有稳定化元素(如Ti、Nb)的不锈钢焊接件,需要在500~950℃的温度范围内进行退火处理。

通过以上分析和解答,我们可以了解到不锈钢焊接件退火处理的重要性和具体操作方法。

钢管退火常见问题与解决技巧

钢管退火常见问题与解决技巧

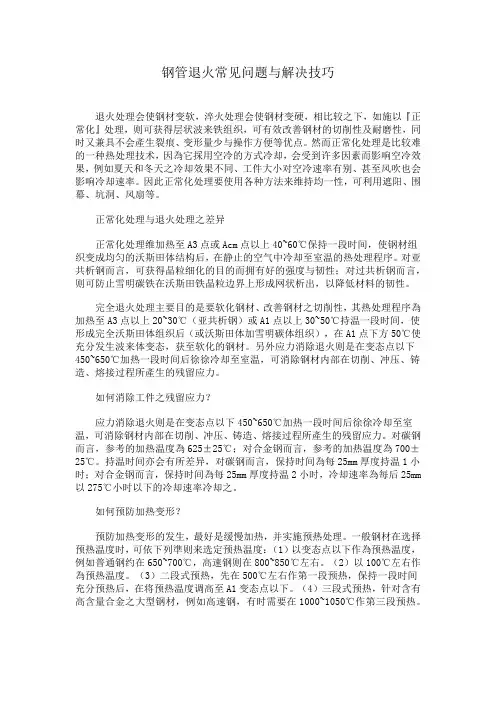

钢管退火常见问题与解决技巧退火处理会使钢材变软,淬火处理会使钢材变硬,相比较之下,如施以『正常化』处理,则可获得层状波来铁组织,可有效改善钢材的切削性及耐磨性,同时又兼具不会產生裂痕、变形量少与操作方便等优点。

然而正常化处理是比较难的一种热处理技术,因為它採用空冷的方式冷却,会受到许多因素而影响空冷效果,例如夏天和冬天之冷却效果不同、工件大小对空冷速率有别、甚至风吹也会影响冷却速率。

因此正常化处理要使用各种方法来维持均一性,可利用遮阳、围幕、坑洞、风扇等。

正常化处理与退火处理之差异正常化处理维加热至A3点或Acm点以上40~60℃保持一段时间,使钢材组织变成均匀的沃斯田体结构后,在静止的空气中冷却至室温的热处理程序。

对亚共析钢而言,可获得晶粒细化的目的而拥有好的强度与韧性;对过共析钢而言,则可防止雪明碳铁在沃斯田铁晶粒边界上形成网状析出,以降低材料的韧性。

完全退火处理主要目的是要软化钢材、改善钢材之切削性,其热处理程序為加热至A3点以上20~30℃(亚共析钢)或A1点以上30~50℃持温一段时间,使形成完全沃斯田体组织后(或沃斯田体加雪明碳体组织),在A1点下方50℃使充分发生波来体变态,获至软化的钢材。

另外应力消除退火则是在变态点以下450~650℃加热一段时间后徐徐冷却至室温,可消除钢材内部在切削、冲压、铸造、熔接过程所產生的残留应力。

如何消除工件之残留应力?应力消除退火则是在变态点以下450~650℃加热一段时间后徐徐冷却至室温,可消除钢材内部在切削、冲压、铸造、熔接过程所產生的残留应力。

对碳钢而言,参考的加热温度為625±25℃;对合金钢而言,参考的加热温度為700±25℃。

持温时间亦会有所差异,对碳钢而言,保持时间為每25mm厚度持温1小时;对合金钢而言,保持时间為每25mm厚度持温2小时,冷却速率為每后25mm 以275℃小时以下的冷却速率冷却之。

如何预防加热变形?预防加热变形的发生,最好是缓慢加热,并实施预热处理。

不锈钢光亮退火的若干问题

不锈钢光亮退火的若干问题

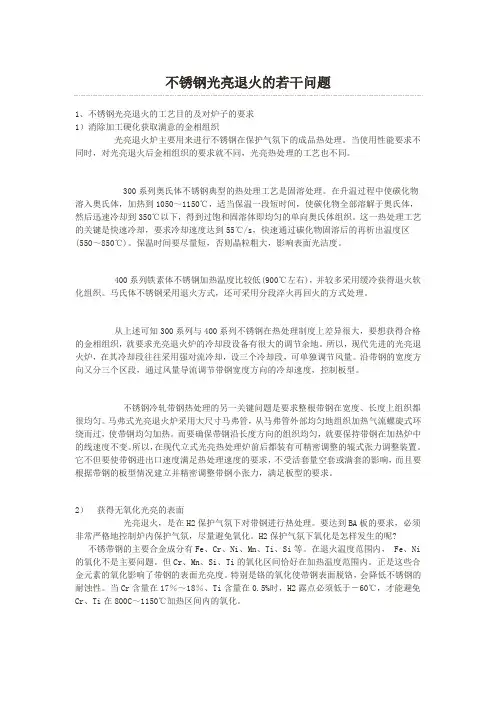

不锈钢光亮退火的若干问题1、不锈钢光亮退火的工艺目的及对炉子的要求1)消除加工硬化获取满意的金相组织光亮退火炉主要用来进行不锈钢在保护气氛下的成品热处理。

当使用性能要求不同时,对光亮退火后金相组织的要求就不同,光亮热处理的工艺也不同。

300系列奥氏体不锈钢典型的热处理工艺是固溶处理。

在升温过程中使碳化物溶入奥氏体,加热到1050~1150℃,适当保温一段短时间,使碳化物全部溶解于奥氏体,然后迅速冷却到350℃以下,得到过饱和固溶体即均匀的单向奥氏体组织。

这一热处理工艺的关键是快速冷却,要求冷却速度达到55℃/s,快速通过碳化物固溶后的再析出温度区(550~850℃)。

保温时间要尽量短,否则晶粒粗大,影响表面光洁度。

400系列铁素体不锈钢加热温度比较低(900℃左右),并较多采用缓冷获得退火软化组织。

马氏体不锈钢采用退火方式,还可采用分段淬火再回火的方式处理。

从上述可知300系列与400系列不锈钢在热处理制度上差异很大,要想获得合格的金相组织,就要求光亮退火炉的冷却段设备有很大的调节余地。

所以,现代先进的光亮退火炉,在其冷却段往往采用强对流冷却,设三个冷却段,可单独调节风量。

沿带钢的宽度方向又分三个区段,通过风量导流调节带钢宽度方向的冷却速度,控制板型。

不锈钢冷轧带钢热处理的另一关键问题是要求整根带钢在宽度、长度上组织都很均匀。

马弗式光亮退火炉采用大尺寸马弗管,从马弗管外部均匀地组织加热气流螺旋式环绕而过,使带钢均匀加热。

而要确保带钢沿长度方向的组织均匀,就要保持带钢在加热炉中的线速度不变。

所以,在现代立式光亮热处理炉前后都装有可精密调整的辊式张力调整装置。

它不但要使带钢进出口速度满足热处理速度的要求,不受活套量空套或满套的影响,而且要根据带钢的板型情况建立并精密调整带钢小张力,满足板型的要求。

2)获得无氧化光亮的表面光亮退火,是在H2保护气氛下对带钢进行热处理。

要达到BA板的要求,必须非常严格地控制炉内保护气氛,尽量避免氧化。

影响不锈钢管光亮退火的因素

影响不锈钢管光亮退火的因素

299%以上,如果气氛中 另一部分是惰性气体的话,纯度也可以低一点, 但是绝对不能含有过多氧气、水汽。
0c72f7e 温州不锈钢管
3、炉体密封性。光亮退火炉应是封闭的, 与外界空气隔绝;采用氢气作保护气的,只有一 个排气口是通的(用来点燃排出的氢气)。检查的 方法可以用肥皂水抹在退火炉各个接头缝隙处,
看是否跑气;其中最容易跑气的地方是退火炉进 管子的地方和出管子的地方,这个地方的密封圈 特别容易磨损,要经常检查经常换。
4、保护气压力。为了防止出现微漏,炉内
0c72f7e 温州不锈钢管
保护气应保持一定的正压,如果是氢气保护气, 一般要求 20kBar 以上。
5、炉内水汽。一方面检查炉体材料是否干 燥,初次装炉,炉体材料必须要烘干;二是进炉
的不锈钢管是否残留过多水渍,特别管子上面如 果有孔的话,千万别漏水进去了,要不然就把炉 子气氛全破坏了。
要注意基本上就是这些,正常的话,开炉后
0c72f7e 温州不锈钢管
应该退 20 米左右的不锈钢管就会开始发亮,亮 得反光的那种。
不锈钢管退火后的光亮度决定着产品的质 量。影响因素也较多,列举 5 个重要的因素,供 参考。
1、退火温度是否达到规定温度。不锈钢热
处理一般是采取固溶热处理,也就是人们平常所 谓的“退火”,温度范围为 1040~1120℃(日本标 准)。你也可以通过退火炉观察孔观察,退火区 的不锈钢管应为白炽状态,但没出现软化下垂。

退火对不锈钢组织和性能的影响

退火对不锈钢组织和性能的影响

退火对不锈钢组织和性能的影响摘要:研究了退火处理工艺对304不锈钢组织和硬度、抗拉强度和延伸率等力学性能的影响,为热线生产提供一定的数据支持。

关键字:304不锈钢;退火处理;力学性能一引言不锈钢通常是指铬含量(质量分数)在12~30%的铁基耐蚀合金。

通常将在大气、水蒸气和淡水等腐蚀性较弱的介质中不生锈的钢种称为不锈钢,将在酸、碱、盐等腐蚀性较强的环境中具有耐蚀性的钢种称为耐酸钢。

一般通称不锈钢和耐酸钢为不锈钢,是类型多、含碳量高、强度范围宽及用途广的高合金钢。

不锈钢既是抗蚀材料,又是耐磨材料、低温材料、无磁材料和耐热材料。

在冷加工的工序中,若制件出现加工硬化、可加工性变坏的现象,必须采用退火的热处理方法消除冷作硬化,使组织均匀和软化、硬度降低、可压力加工性改善。

本文主要研究退火对不锈钢组织和性能的影响。

二 304奥氏体不锈钢热处理1、热处理对304不锈钢组织的影响304 不锈钢是一种 18-8 系的奥氏体不锈钢。

该钢薄板材料冷加工以后,从微观角度看,滑移面及晶界上将产生大量位错,致使点阵产生畸变。

变形量越大时,位错密度越高,内应力及点阵畸变越严重,使其强度随变形而增加,塑性降低(即加工硬化现象)。

当加工硬化达到一定程度时,20辊轧机进行轧制时,便有开裂或断带的危险;在环境气氛作用下,放置一段时间后,工件会自动产生晶间开裂(通常称为“季裂”)。

所以 304不锈钢在冲压成形过程中,一般都必须进行工序间的软化退火(即中间退火),以降低硬度,恢复塑性,以便能进行下一道加工。

为了选择其最佳的中间退火工艺,必须对其加工硬化和退火软化的规律和机理进行深入的研究。

在室温下304不锈钢中碳的溶解度很小,溶解度约0.006%。

随碳含量的增加,多余的碳以铬-铁碳化物的形式(主要是M23C6,也有少量的以 M7C3或 M3C)析出。

碳化物中 M23C6和 M7C3中铬含量约为42%~65%,与不锈钢的基体成分相比,碳化物中铬的含量远大于基体中铬的含量[1]。

钢板退火的原理是什么原理

钢板退火的原理是什么原理

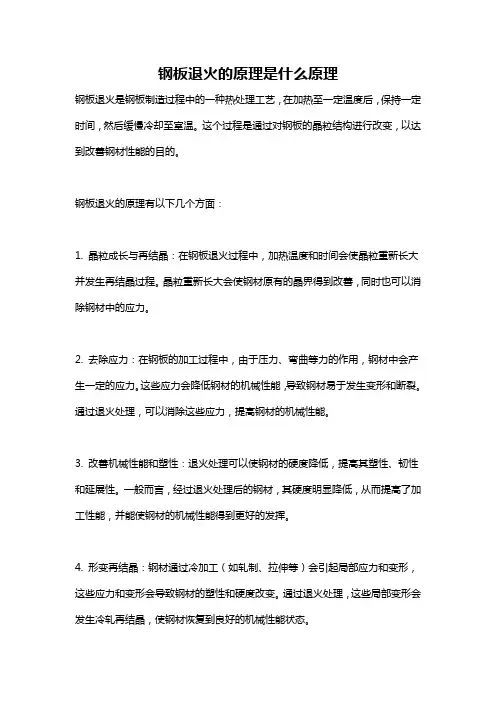

钢板退火的原理是什么原理钢板退火是钢板制造过程中的一种热处理工艺,在加热至一定温度后,保持一定时间,然后缓慢冷却至室温。

这个过程是通过对钢板的晶粒结构进行改变,以达到改善钢材性能的目的。

钢板退火的原理有以下几个方面:1. 晶粒成长与再结晶:在钢板退火过程中,加热温度和时间会使晶粒重新长大并发生再结晶过程。

晶粒重新长大会使钢材原有的晶界得到改善,同时也可以消除钢材中的应力。

2. 去除应力:在钢板的加工过程中,由于压力、弯曲等力的作用,钢材中会产生一定的应力。

这些应力会降低钢材的机械性能,导致钢材易于发生变形和断裂。

通过退火处理,可以消除这些应力,提高钢材的机械性能。

3. 改善机械性能和塑性:退火处理可以使钢材的硬度降低,提高其塑性、韧性和延展性。

一般而言,经过退火处理后的钢材,其硬度明显降低,从而提高了加工性能,并能使钢材的机械性能得到更好的发挥。

4. 形变再结晶:钢材通过冷加工(如轧制、拉伸等)会引起局部应力和变形,这些应力和变形会导致钢材的塑性和硬度改变。

通过退火处理,这些局部变形会发生冷轧再结晶,使钢材恢复到良好的机械性能状态。

5. 改善钢板的显微组织:钢材的晶粒结构与其物理性能密切相关。

在钢板的退火过程中,通过加热和保温,在一定条件下,晶粒的再排列和再组合会改善钢材的显微组织。

这种显微组织改善可以提高钢材的物理、化学和力学性能。

除了以上原理,钢板退火的工艺参数也会对退火效果产生影响。

例如,退火温度、保温时间和冷却速度等都会对钢材的晶粒结构和性能产生影响。

不同材质的钢板需要采用不同的退火工艺参数,以达到最佳的退火效果。

总之,钢板退火是通过改变钢材的晶粒结构,消除应力,改善钢材的物理、化学和力学性能的一种热处理工艺。

通过合理的退火工艺参数,可以提高钢板的加工性能、延展性和塑性,并增强钢材的综合性能,从而满足不同工程领域对钢材的需求。

影响不锈钢焊管在线光亮热处理的因素

影响不锈钢焊管在线光亮热处理的因素

影响不锈钢焊管在线光亮热处理的因素摘要:不锈钢焊管在线光亮热处理是一种常见的表面处理方法,它可以改善材料表面的耐腐蚀性和美观度。

本文研究了影响在线光亮热处理的因素,包括温度、气氛和停留时间,以及不同原材料的影响。

研究结果表明,适当的温度和气氛可以提高热处理效果,延长停留时间也可以改善不锈钢焊管的表面质量。

同时,原材料的品质对热处理效果也有很大的影响,优质的原材料能够提高不锈钢焊管的耐腐蚀性和美观度。

关键词:不锈钢焊管、在线光亮热处理、温度、气氛、停留时间、原材料品质正文:不锈钢焊管在线光亮热处理是一种表面处理方法,能够改善材料表面的耐腐蚀性和美观度,从而提高其使用寿命和附加值。

在线光亮热处理主要是基于金属材料在高温下的晶界扩散和表面氧化反应,通过控制温度、气氛和停留时间等参数,实现表面氧化层的生成和增厚,从而提高不锈钢焊管的表面质量。

温度是影响在线光亮热处理效果的重要参数之一。

通常,不锈钢焊管在线光亮热处理的温度范围为800℃~1100℃。

在这个温度范围内,不同种类的不锈钢具有不同的最佳处理温度,也受到所处的温度梯度和加热方式的影响。

一般情况下,适当提高热处理温度可以增加氧化层的厚度和硬度,但是过高的温度可能导致热处理后不锈钢焊管变得脆性增加,从而降低了其使用寿命。

除了温度,气氛也是影响在线光亮热处理效果的重要参数之一。

通常,不锈钢焊管在线光亮热处理采用氢气、氮气或氩气等气体作为保护气氛。

气氛的选择主要是考虑其对不锈钢表面的影响,以及其对热处理氧化反应的促进作用。

不同气氛下的在线光亮热处理效果有很大的不同,例如氮气可以有效地控制氧化反应,使得表面形成均匀、细小的氧化层;而氢气和氩气可以提供更好的表面质量,并且可以减少不锈钢焊管表面的氧化反应,从而提高耐腐蚀性和美观度。

此外,停留时间也是影响不锈钢焊管在线光亮热处理效果的重要因素。

较长的停留时间可以使氧化层更加厚实、均匀,也可以提高表面的硬度和耐腐蚀性,但是过长的停留时间也可能导致表面上的晶界扩散过度,使得不锈钢焊管表面变得粗糙、不均匀。

不锈钢去应力退火

不锈钢去应力退火
2021/1/8
15
15
(2)去应力退火
1) 退火温度:700-760℃或者230-370 ℃ 2) 保温时间:1.5-2h 3) 冷却:先以50 ℃/min冷却到600 ℃,然后空冷。
(3)高纯铁素体退火
1) 退火温度:900-1050℃ 2) 保温时间:1-2h。 3) 冷却:快冷。
2021/1/8
8
用于普通工件的感应加热电源控制系统示意图
TA 656VAC
S300
高压桥
低压桥起动条件
低压桥
全控
来自S300
半控
来自S300
PROFIBUS
来自S300
逆变器 负载电路
IMF
S300
U S300MF
P.L.C.CABUET
TF300
P2 P1
J8 J7
JP24
JP23
S300A
J6
J5
J4
J3
J22
应力腐蚀破坏
13
去应力退火方法
说明:表中方法顺序为优先选择顺序 A:1010-1120℃加热保温后缓慢冷却。 B:850-900℃加热保温后缓慢冷却。 C:1010-1120℃加热保温后快速冷却。 D:480-650 ℃加热保温后缓慢冷却。 E:430-480 ℃加热保温后缓慢冷却。 F:200-480 ℃加热保温后缓慢冷却 保温时间:按每25mm,保温1-4h,较 低温度时采用较长保温时间。
加热效率高 (速度快慢可调节
控制)
加热范围广 可加热各式各样的
金属工件
安装方便 连接电源,感应圈 和进出水管即可,
启动速度快 通水通电后即可启 动加热,操作简便
加热效果好 被加热物芯表温差

不锈钢焊接件退火工艺

不锈钢焊接件退火工艺

不锈钢焊接件退火工艺一、引言不锈钢焊接件退火工艺是在焊接过程中对焊接件进行热处理的一种方法。

通过退火工艺,可以改善焊接接头的力学性能和耐腐蚀性能,提高焊接件的使用寿命。

本文将介绍不锈钢焊接件退火工艺的原理、步骤和注意事项。

二、不锈钢焊接件退火工艺的原理不锈钢焊接件在焊接过程中会产生大量的残余应力和晶间腐蚀倾向,这对焊接接头的性能和使用寿命造成负面影响。

而通过退火工艺,可以消除这些残余应力和晶间腐蚀倾向,使焊接接头具备良好的力学性能和耐腐蚀性能。

退火是指将焊接接头加热到一定温度,保温一段时间后缓慢冷却的过程。

通过控制退火温度和保温时间,可以改变焊接接头的晶粒结构,消除残余应力,调整组织结构,提高材料的韧性和塑性。

三、不锈钢焊接件退火工艺的步骤1. 清洗:在进行退火之前,需要对焊接接头进行彻底的清洗,以去除焊接过程中产生的焊渣和氧化物。

2. 加热:将焊接接头放入退火炉中,加热到设定的退火温度。

不锈钢的退火温度通常在800°C到1100°C之间,具体温度需要根据不同材料和焊接接头的要求进行调整。

3. 保温:将焊接接头保持在退火温度下一段时间,以确保晶粒的再结晶和残余应力的消除。

保温时间一般为1小时左右。

4. 冷却:将焊接接头从退火炉中取出,缓慢冷却至室温。

快速冷却会使晶粒重新长大,影响退火效果。

四、不锈钢焊接件退火工艺的注意事项1. 控制退火温度和保温时间非常重要,过低的温度或时间可能无法达到退火效果,过高的温度或时间则会导致晶粒长大,影响性能。

2. 避免退火过程中的氧化和脱碳,可以通过气氛控制或采用保护剂来减少氧化和脱碳的发生。

3. 确保焊接接头的均匀加热,避免温度梯度过大,以免引起形变和应力集中。

4. 选择合适的冷却方式,避免快速冷却导致晶粒长大。

五、结论不锈钢焊接件退火工艺是提高焊接接头性能的重要方法。

通过控制退火温度和保温时间,可以消除焊接接头的残余应力和晶间腐蚀倾向,提高其力学性能和耐腐蚀性能。

不锈钢管退火的工艺流程

不锈钢管退火的工艺流程

不锈钢管退⽕的⼯艺流程退⽕是不锈钢管的⼀道热处理⼯序,其⽬的是为了消除残余应⼒,稳定尺⼨,减少变形与裂纹倾向。

光⽤⾁眼很难区分不锈钢焊管有没有退⽕,所以可以采取⼀些⽅法来帮您辨别。

01为什么不锈钢管要退⽕?1降低钢的硬度,提⾼塑性,以利于切削加⼯及冷变形加⼯2细化晶粒,均匀钢的组织及成分,改善钢的性能或为以后的的热处理做准备3消除钢中的残余内应⼒,以防⽌变形和开裂。

02什么是不锈钢退⽕?随着冷加⼯⽣产出来的管材,造成碳化物析出,晶格缺陷,组织和成分不⼀致,使不锈钢耐蚀性能下降。

这时候需要退⽕处理(或称固溶处理)。

03不锈钢管中的退⽕⼯艺有哪些?在⽣产中,退⽕⼯艺应⽤很⼴泛。

根据⼯件要求退⽕的⽬的不同,退⽕的⼯艺规范有多种,常⽤的有去应⼒退⽕、完全退⽕和球化退⽕等。

去应⼒退⽕。

不锈钢管去应⼒退⽕常见设备为不锈钢管连续光亮退⽕炉,这是⼀种马弗式光亮退⽕炉,保护⽓源采⽤氨分解炉并带⽓体纯化装置配套,传动⽅式可根据⽤户要求选择“不锈钢⽹带”或“不锈钢钢带”进⾏输送。

该设备具有控制先进、节能显著、维修⽅便等特点,全线加热区均采⽤PID⾃动多区控温。

将不锈钢带均匀排布到进料架上,通过传送带送⾄退⽕炉内,在有可控⽓氛保护下,加热到1050~1080℃,再保温⼀段较短的时间,可以把碳化物全部溶解于奥⽒体组织中,然后迅速冷却到350℃以下,可以获得过饱和固溶体也就是均匀的单向奥⽒体组织。

完全退⽕。

⽤以细化中、低碳钢经铸造、锻压和焊接后出现的⼒学性能不佳的粗⼤过热组织。

将⼯件加热到铁素体全部转变为奥⽒体的温度以上30~50℃,保温⼀段时间,然后随炉缓慢冷却,在冷却过程中奥⽒体再次发⽣转变,即可使钢的组织变细。

球化退⽕。

⽤以降低⼯具钢和轴承钢锻压后的偏⾼硬度。

将⼯件加热到钢开始形成奥⽒体的温度以上20~40℃,保温后缓慢冷却,在冷却过程中珠光体中的⽚层状渗碳体变为球状,从⽽降低了硬度。

不锈钢304退火

不锈钢304退火

SUS304 不锈钢薄板形变硬化及退火软化SUS304 是一种 18-8 系的奥氏体不锈钢,通常用作冲压垫圈类紧固件。

由于其冲压在各部分材料的形变程度各不相同,大约在 15%~40% 之间,因此材料的加工硬化程度也有差异。

SUS304 不锈钢薄板冷加工以后,微观上滑移面及晶界上将产生大量位错,致使点阵产生畸变。

畸变量越大时,位错密度越高,内应力及点阵畸变越严重,使金属变形抗力和强度、硬度等随变形程度而增加,塑性指标伸长率、断面收缩率降低。

当加工硬化达一定程度时,如继续形变,便有开裂或脆断的危险,成形后其残余应力极易引起工件自爆破裂。

在环境气氛作用下,放置一段时间后,工件会自动产生晶间开裂(通常称为“季裂”)。

故在 SUS304 不锈钢冲压成形过程中,一般都必须进行工序间的软化退火,即中间退火,以消除残余应力,降低硬度,恢复材料塑性,以便能进行下一道加工。

•试验材料及分析试验材料: SUS304 ,厚度0.7 ± 0.05mm ,其化学成分(质量分数: W% )≤ 0.08%C 、≤ 1.00%Si 、≤ 2.00%Mn 、≤ 0.04%P 、≤ 0.030%S 、 8.00% ~ 10.50%Ni 、 18% ~ 20%Cr 。

表 1 不同预形变量对 SUS304 不锈钢力学性能的影响由表 1 可知,随着预形变量的增加, SUS304 不锈钢的屈服强度和抗拉强度增明显提高,硬度值增加,耐塑性下降,产生了明显的加工硬化现象。

同时,也可以清楚看出,随着预形变量的增加,试样的屈强比也随之增加,这说明试样的可成形性也会随着冷变形量的增加而降低。

•退火软化工艺经加工硬化的 SUS304 不锈钢可采用高温和低温退火两种方式来恢复塑性,降低硬化程度,并消除或减少残余应力,为了不使材料产生敏化,退火时应避开500 ℃ ~ 850 ℃的敏化温度范围。

不同工艺退火对具有各种预形变量的 SUS304 不锈钢试样的力学性能影响见表 2表 2 不同预形变量的 SUS304 试样退火后的力学性能从表中可以看出,低温退火对 SUS304 不锈钢的屈服强度影响较小,在500 ℃以下退火,退火后屈服强度值变化较小,高温退火对试样屈服强度的影响较大,预形变量为 15% 时在1050 ℃下退火后 Re 降到 260MPa , Rm 几乎随退火温度成线性下降,但是变化的幅度比 Re 小得多。

不锈钢光亮退火的若干问题

不锈钢光亮退火的若干问题

不锈钢光亮退火的若干问题1、不锈钢光亮退火的工艺目的及对炉子的要求1)消除加工硬化获取满意的金相组织光亮退火炉主要用来进行不锈钢在保护气氛下的成品热处理。

当使用性能要求不同时,对光亮退火后金相组织的要求就不同,光亮热处理的工艺也不同。

300系列奥氏体不锈钢典型的热处理工艺是固溶处理。

在升温过程中使碳化物溶入奥氏体,加热到1050~1150℃,适当保温一段短时间,使碳化物全部溶解于奥氏体,然后迅速冷却到350℃以下,得到过饱和固溶体即均匀的单向奥氏体组织。

这一热处理工艺的关键是快速冷却,要求冷却速度达到55℃/s,快速通过碳化物固溶后的再析出温度区(550~850℃)。

保温时间要尽量短,否则晶粒粗大,影响表面光洁度。

400系列铁素体不锈钢加热温度比较低(900℃左右),并较多采用缓冷获得退火软化组织。

马氏体不锈钢采用退火方式,还可采用分段淬火再回火的方式处理。

从上述可知300系列与400系列不锈钢在热处理制度上差异很大,要想获得合格的金相组织,就要求光亮退火炉的冷却段设备有很大的调节余地。

所以,现代先进的光亮退火炉,在其冷却段往往采用强对流冷却,设三个冷却段,可单独调节风量。

沿带钢的宽度方向又分三个区段,通过风量导流调节带钢宽度方向的冷却速度,控制板型。

不锈钢冷轧带钢热处理的另一关键问题是要求整根带钢在宽度、长度上组织都很均匀。

马弗式光亮退火炉采用大尺寸马弗管,从马弗管外部均匀地组织加热气流螺旋式环绕而过,使带钢均匀加热。

而要确保带钢沿长度方向的组织均匀,就要保持带钢在加热炉中的线速度不变。

所以,在现代立式光亮热处理炉前后都装有可精密调整的辊式张力调整装置。

它不但要使带钢进出口速度满足热处理速度的要求,不受活套量空套或满套的影响,而且要根据带钢的板型情况建立并精密调整带钢小张力,满足板型的要求。

2)获得无氧化光亮的表面光亮退火,是在H2保护气氛下对带钢进行热处理。

要达到BA板的要求,必须非常严格地控制炉内保护气氛,尽量避免氧化。

304不锈钢件退火回火工艺

304不锈钢件退火回火工艺

304不锈钢件退火回火工艺304不锈钢是一种常用的不锈钢材料,具有耐腐蚀性能优良、强度高、加工性能好等优点,被广泛应用于工业领域。

然而,由于304不锈钢在加工过程中会发生冷加工硬化,导致材料变脆,因此需要进行退火回火处理,以恢复材料的韧性和强度。

退火回火是一种热处理方法,通过对304不锈钢件进行加热和冷却的操作,来改变材料的组织结构和性能。

退火回火工艺的目标是通过控制加热温度、保温时间和冷却速率等参数,使304不锈钢件达到理想的组织结构和性能。

退火是指将304不锈钢件加热至临界温度以上,保持一定时间后缓慢冷却。

退火过程中,304不锈钢件的晶粒会发生再生长和晶界迁移,原有的冷加工硬化结构得以消除,晶粒尺寸变大,材料的韧性和塑性得到恢复。

退火温度一般选取在800-900摄氏度之间,保温时间根据材料的厚度和尺寸而定,一般为1-2小时。

回火是指将退火后的304不锈钢件再次加热至较低的温度,然后迅速冷却。

回火的目的是进一步调整材料的组织结构和性能,提高其强度和硬度。

回火温度一般选取在300-600摄氏度之间,保温时间一般为30-60分钟。

回火温度和时间的选择应根据具体工件的要求和使用条件来确定。

退火回火工艺对于304不锈钢件的性能提升非常重要。

通过退火回火处理,不仅可以消除304不锈钢件的冷加工硬化现象,还可以改善其晶粒结构,提高材料的韧性和塑性,减少内部应力,提高抗腐蚀性能。

此外,退火回火还可以改善304不锈钢件的加工性能,提高其切削性能和焊接性能。

在实际应用中,退火回火工艺需要根据具体的304不锈钢件的形状、尺寸和材料要求来确定。

同时,需要注意控制退火回火温度、时间和冷却速率,避免出现过热或过冷等问题,以免影响材料的性能和质量。

304不锈钢件退火回火工艺是一种重要的热处理方法,通过控制加热、保温和冷却过程,可以改善材料的组织结构和性能,提高其韧性、塑性和抗腐蚀性能。

在实际应用中,需要根据具体要求科学选择退火回火工艺参数,以确保产品质量和性能的稳定。

退火温度降低的原因

退火温度降低的原因

退火温度降低的原因
一、材料化学成分对等温退火温度的影响
材料的化学成分对等温退火温度有很大的影响。

一般来说,碳钢、合金钢等低合金钢等温退火温度相对较低,而高合金钢等材料等温退火温度则相对较高。

这是因为不同材料所含的合金元素种类、含量不同,在晶界退化和再结晶过程中所需的能量也不同。

二、材料晶粒度对等温退火温度的影响
材料的晶粒度也是影响等温退火温度的因素之一。

晶界退化和再结晶是等温退火过程中的两个主要过程,而晶界退化的能量随着晶粒度的减小而减小,再结晶的能量随着晶粒度的增大而减小。

这就是为什么粗晶粒的材料等温退火温度相对较低。

三、加热速度对等温退火温度的影响
加热速度也是影响等温退火温度的因素之一。

加热速度越快,材料的等温退火温度就会相对较高。

这是因为快速加热能够使材料内部的各种颗粒、夹杂物以及缺陷等扩散得更快,从而加速了等温退火过程。

四、冷却速度对等温退火温度的影响
在等温退火过程中,冷却速度也会对等温退火温度产生一定的影响。

一般来说,等温退火后的冷却速度越慢,等温退火温度就会越低。

综上所述,热处理等温退火温度低可能是由于材料的化学成分、晶粒度、加热速度以及冷却速度等因素的综合影响。

在材料设计和热处理过程中,应根据具体材料所具有的这些特性来选择合适的温度和处理参数。

几种常见热处理缺陷介绍

几种常见热处理缺陷介绍

几种常见热处理缺陷介绍2010-01-06 09:15来源:[ 我的钢铁] 试用手机平台一、过热现象热处理过程中加热过热最易导致奥氏体晶粒的粗大,使零件的机械性能下降。

1.一般过热:加热温度过高或在高温下保温时间过长,引起奥氏体晶粒粗化称为过热。

粗大的奥氏体晶粒会导致钢的强韧性降低,脆性转变温度升高,增加淬火时的变形开裂倾向。

而导致过热的原因是炉温仪表失控或混料(常为不懂工艺发生的)。

过热组织可经退火、正火或多次高温回火后,在正常情况下重新奥氏化使晶粒细化。

2.断口遗传:有过热组织的钢材,重新加热淬火后,虽能使奥氏体晶粒细化,但有时仍出现粗大颗粒状断口。

产生断口遗传的理论争议较多,一般认为曾因加热温度过高而使MnS 之类的杂物溶入奥氏体并富集于晶接口,而冷却时这些夹杂物又会沿晶接口析出,受冲击时易沿粗大奥氏体晶界断裂。

3.粗大组织的遗传:有粗大马氏体、贝氏体、魏氏体组织的钢件重新奥氏化时,以慢速加热到常规的淬火温度,甚至再低一些,其奥氏体晶粒仍然是粗大的,这种现象称为组织遗传性。

要消除粗大组织的遗传性,可采用中间退火或多次高温回火处理。

二、过烧现象加热温度过高,不仅引起奥氏体晶粒粗大,而且晶界局部出现氧化或熔化,导致晶界弱化,称为过烧。

钢过烧后性能严重恶化,淬火时形成龟裂。

过烧组织无法恢复,只能报废。

因此在工作中要避免过烧的发生。

三、脱碳和氧化钢在加热时,表层的碳与介质(或气氛)中的氧、氢、二氧化碳及水蒸气等发生反应,降低了表层碳浓度称为脱碳,脱碳钢淬火后表面硬度、疲劳强度及耐磨性降低,而且表面形成残余拉应力易形成表面网状裂纹。

加热时,钢表层的铁及合金与元素与介质(或气氛)中的氧、二氧化碳、水蒸气等发生反应生成氧化物膜的现象称为氧化。

高温(一般570度以上)工件氧化后尺寸精度和表面光亮度恶化,具有氧化膜的淬透性差的钢件易出现淬火软点。

为了防止氧化和减少脱碳的措施有:工件表面涂料,用不锈钢箔包装密封加热、采用盐浴炉加热、采用保护气氛加热(如净化后的惰性气体、控制炉内碳势)、火焰燃烧炉(使炉气呈还原性)四、氢脆现象高强度钢在富氢气氛中加热时出现塑性和韧性降低的现象称为氢脆。

不锈钢304退火

不锈钢304退火

SUS304 不锈钢薄板形变硬化及退火软化SUS304 是一种 18-8 系的奥氏体不锈钢,通常用作冲压垫圈类紧固件。

由于其冲压在各部分材料的形变程度各不相同,大约在 15%~40% 之间,因此材料的加工硬化程度也有差异。

SUS304 不锈钢薄板冷加工以后,微观上滑移面及晶界上将产生大量位错,致使点阵产生畸变。

畸变量越大时,位错密度越高,内应力及点阵畸变越严重,使金属变形抗力和强度、硬度等随变形程度而增加,塑性指标伸长率、断面收缩率降低。

当加工硬化达一定程度时,如继续形变,便有开裂或脆断的危险,成形后其残余应力极易引起工件自爆破裂。

在环境气氛作用下,放置一段时间后,工件会自动产生晶间开裂(通常称为“季裂”)。

故在 SUS304 不锈钢冲压成形过程中,一般都必须进行工序间的软化退火,即中间退火,以消除残余应力,降低硬度,恢复材料塑性,以便能进行下一道加工。

•试验材料及分析试验材料: SUS304 ,厚度0.7 ± 0.05mm ,其化学成分(质量分数: W% )≤ 0.08%C 、≤ 1.00%Si 、≤ 2.00%Mn 、≤ 0.04%P 、≤ 0.030%S 、 8.00% ~ 10.50%Ni 、 18% ~ 20%Cr 。

表 1 不同预形变量对 SUS304 不锈钢力学性能的影响由表 1 可知,随着预形变量的增加, SUS304 不锈钢的屈服强度和抗拉强度增明显提高,硬度值增加,耐塑性下降,产生了明显的加工硬化现象。

同时,也可以清楚看出,随着预形变量的增加,试样的屈强比也随之增加,这说明试样的可成形性也会随着冷变形量的增加而降低。

•退火软化工艺经加工硬化的 SUS304 不锈钢可采用高温和低温退火两种方式来恢复塑性,降低硬化程度,并消除或减少残余应力,为了不使材料产生敏化,退火时应避开500 ℃ ~ 850 ℃的敏化温度范围。

不同工艺退火对具有各种预形变量的 SUS304 不锈钢试样的力学性能影响见表 2表 2 不同预形变量的 SUS304 试样退火后的力学性能从表中可以看出,低温退火对 SUS304 不锈钢的屈服强度影响较小,在500 ℃以下退火,退火后屈服强度值变化较小,高温退火对试样屈服强度的影响较大,预形变量为 15% 时在1050 ℃下退火后 Re 降到 260MPa , Rm 几乎随退火温度成线性下降,但是变化的幅度比 Re 小得多。

焊接材料的退火行为分析与优化

焊接材料的退火行为分析与优化

焊接材料的退火行为分析与优化焊接是一种常见的金属加工方法,通过加热和冷却,将两个或多个金属件连接在一起。

在焊接过程中,焊接材料的退火行为起着至关重要的作用。

退火是指将金属加热至一定温度,然后缓慢冷却,以改善其内部结构和性能的过程。

本文将对焊接材料的退火行为进行分析与优化。

1. 退火的基本原理退火是通过改变金属的晶体结构来改善其性能。

在焊接过程中,金属被加热至高温,晶体结构发生变化,形成了一定的晶界和晶粒。

当金属冷却时,晶粒会重新排列,形成新的晶界和晶粒。

退火的目的是使金属的晶体结构更加均匀,减少晶界的数量和尺寸,提高金属的强度和韧性。

2. 焊接材料的退火行为分析焊接材料的退火行为受多种因素的影响,包括温度、时间、冷却速度等。

首先,温度是影响退火效果的关键因素之一。

温度过高或过低都会影响金属的晶体结构,从而影响焊接材料的性能。

其次,时间也是影响退火效果的重要因素。

退火时间过短,金属的晶体结构无法完全恢复;退火时间过长,则容易导致晶粒长大,影响金属的性能。

此外,冷却速度也会对退火效果产生影响。

快速冷却会导致金属的晶粒尺寸变小,而慢速冷却则会使晶粒尺寸增大。

3. 退火行为的优化方法为了优化焊接材料的退火行为,可以采取以下方法。

首先,选择合适的退火温度和时间。

根据焊接材料的种类和要求,确定合适的退火温度和时间,以保证金属的晶体结构得到恢复和改善。

其次,控制冷却速度。

通过调节冷却速度,可以控制金属的晶粒尺寸,从而影响其性能。

快速冷却可以使晶粒尺寸变小,提高金属的硬度和强度;慢速冷却则可以使晶粒尺寸增大,提高金属的韧性和延展性。

此外,还可以采用复合退火的方法,即在不同温度下进行多次退火,以进一步改善金属的晶体结构和性能。

4. 退火行为的应用领域焊接材料的退火行为在多个领域都有重要应用。

首先,在航空航天领域,焊接是飞机和火箭等航空器制造中常用的连接方法。

通过优化焊接材料的退火行为,可以提高焊接接头的强度和韧性,确保航空器的安全性能。

不锈钢焊接件退火温度

不锈钢焊接件退火温度

不锈钢焊接件退火温度摘要:一、不锈钢焊接件退火的基本概念二、不锈钢焊接件退火的目的和作用三、不锈钢焊接件退火温度的选择四、退火过程中应注意的问题五、总结正文:不锈钢焊接件在制造过程中,焊接是一个重要的环节。

焊接过程中,由于高温和焊接材料的影响,焊缝及附近区域可能会出现硬化、残余应力等问题。

为了消除这些不良影响,提高焊接件的性能和稳定性,退火处理是一个必不可少的步骤。

本文将介绍不锈钢焊接件退火温度及其相关知识。

一、不锈钢焊接件退火的基本概念退火是指将金属材料加热到一定的温度,然后缓慢冷却至室温的一种热处理工艺。

在不锈钢焊接件退火过程中,通过加热至适当温度,使焊接区域的晶粒长大,晶界模糊,从而减轻或消除焊接残余应力,提高焊接件的韧性和塑性。

二、不锈钢焊接件退火的目的和作用1.消除焊接残余应力:焊接过程中产生的残余应力可能会导致不锈钢焊接件在使用过程中出现裂纹、变形等问题。

通过退火处理,可以有效降低残余应力,提高焊接件的使用寿命。

2.改善焊接组织:退火可以使焊接区域的晶粒长大,晶界模糊,减少晶间腐蚀倾向,提高焊接件的力学性能。

3.提高焊接件的韧性和塑性:退火处理可以提高不锈钢焊接件的韧性和塑性,使其在受到外力冲击时具有更好的抗断裂能力。

三、不锈钢焊接件退火温度的选择退火温度的选择应根据不锈钢的种类、焊接方法及焊接件的厚度等因素来确定。

一般而言,退火温度在1000-1100℃左右为宜。

在实际操作中,可以参考焊接工艺手册或焊接试验结果来确定最佳的退火温度。

四、退火过程中应注意的问题1.控制退火温度:温度过高或过低都会影响退火效果,应注意控制退火过程中的温度。

2.保温时间:退火保温时间应充分,以确保焊接区域得到充分的退火处理。

3.冷却速度:退火后的冷却速度对焊接件的组织和性能也有影响,应适当控制。

4.防止氧化和脱碳:在退火过程中,应注意防止焊接件表面氧化和脱碳,以免影响退火效果。

五、总结不锈钢焊接件退火处理是不锈钢焊接制造过程中至关重要的一环。

不锈钢退火炉原理

不锈钢退火炉原理

不锈钢退火炉原理
不锈钢退火炉是一种用于对不锈钢材料进行退火处理的设备。

不锈钢退火是指将不锈钢材料加热至足够高的温度,然后缓慢冷却的过程,以改善不锈钢的力学性能和耐腐蚀性。

不锈钢退火炉的原理如下:
1. 加热:不锈钢材料被放置在退火炉内,通过将退火炉内部加热元件加热,使不锈钢材料的温度升高。

加热源可以是燃油、天然气、电热等。

2. 保温:一旦达到所需的退火温度,退火炉会维持一定时间的保温,以确保材料的温度在整个退火过程中保持稳定。

3. 冷却:退火炉可以通过控制外部冷却或将材料从炉内取出以自然冷却的方式来结束退火过程。

冷却速率通常需要控制在一定范围内,以防止不锈钢材料产生不均匀或过快的冷却而引起破裂或变形。

不锈钢退火炉通常还配备了温度控制系统和计时器,以确保退火过程的精确控制和记录。

在退火过程中,不锈钢材料的晶粒会重新排列,从而消除内部应力和提高材料的韧性和延展性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
、退火温度是否达到规定温度。不锈钢热处理一般是采 取固溶热处理,也就是人们平常所谓的“退火”,温度 范围为1040~1120℃(日本标准
)。你也可以通过退火炉观察孔观察,退火区的不锈钢管 应为白炽状态,但没出现软化下垂。 2、退火气氛。 一般都是采用纯氢作为退火气氛,气
氛纯度最好是99.99%以上,如果气氛中另一部分是惰性 气体的话,纯度也可以低一点,但是绝对不能含有过多 氧气、水汽。 3、炉体密封性
。光亮退火炉应是封闭的,与外界空气隔绝;采用氢气作 保护气的,只有一个排气口是通的(用来点燃排出的氢气)。 检查的方法可以用肥皂水抹在退
火炉各个接头缝隙处,看是否跑气;其中最容易跑气的地 方是退火炉进管子的地方和出管子的地方,这个地方的 密封圈特别容易磨损,要经常检查经常
换。 4、保护气压力。为了防止出现微漏,炉内保护 气应保持一定的正压,如果是氢气保护气,一般要求 20kBar以上。 5、炉内水汽。
一方面检查炉体材料是否干燥,初次装炉,炉体材料必 须要烘干;二是进炉的不锈钢管是否残留过多水渍,特别 管子上面如果有孔的话,千万别漏水进
去了,要不然就把炉子气氛全破坏了。 要注意基本 上就是Байду номын сангаас些,正常的话,开炉后应该退20米左右的不锈 钢管就会开始发亮,亮得反光的那种。
完!谢谢欣赏!
声测管 ty26htvv
相关文档
最新文档
