2020_2021学年新教材高中物理第十一章电路及其应用4串联电路和并联电路教案新人教版必修3

合集下载

人教版2020-2021学年高中物理必修第三册第11章 电路及其应用练习含答案

人教版2020-2021学年高中物理必修第三册第11章 电路及其应用练习含答案

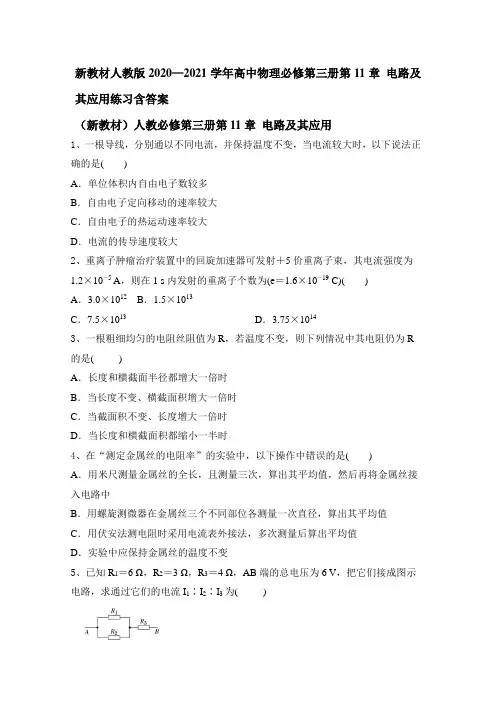

新教材人教版2020—2021学年高中物理必修第三册第11章电路及其应用练习含答案(新教材)人教必修第三册第11章电路及其应用1、一根导线,分别通以不同电流,并保持温度不变,当电流较大时,以下说法正确的是()A.单位体积内自由电子数较多B.自由电子定向移动的速率较大C.自由电子的热运动速率较大D.电流的传导速度较大2、重离子肿瘤治疗装置中的回旋加速器可发射+5价重离子束,其电流强度为1.2×10-5 A,则在1 s内发射的重离子个数为(e=1.6×10-19 C)()A.3.0×1012B.1.5×1013C.7.5×1013D.3.75×10143、一根粗细均匀的电阻丝阻值为R,若温度不变,则下列情况中其电阻仍为R 的是()A.长度和横截面半径都增大一倍时B.当长度不变、横截面积增大一倍时C.当截面积不变、长度增大一倍时D.当长度和横截面积都缩小一半时4、在“测定金属丝的电阻率”的实验中,以下操作中错误的是()A.用米尺测量金属丝的全长,且测量三次,算出其平均值,然后再将金属丝接入电路中B.用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值C.用伏安法测电阻时采用电流表外接法,多次测量后算出平均值D.实验中应保持金属丝的温度不变5、已知R1=6 Ω,R2=3 Ω,R3=4 Ω,AB端的总电压为6 V,把它们接成图示电路,求通过它们的电流I1∶I2∶I3为()A.1∶1∶2 B.3∶2∶1C.1∶2∶3 D.2∶1∶36、有一个多用电表,其欧姆挡的四个挡位分别为“×1”“×10”“×100”“×1 k”,某同学把选择开关旋到“×100”挡测量一未知电阻时,发现指针偏转角很大,为了减小误差,他应该()A.换用“×1 k”挡,不必重新调整调零旋钮B.换用“×10”挡,不必重新调整调零旋钮C.换用“×1 k”挡,必须重新调整调零旋钮D.换用“×10”挡,必须重新调整调零旋钮7、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷,每米电荷量为q,当此棒沿轴线方向做速度为v的匀速直线运动时,由于棒运动而形成的等效电流大小为()A.q v B.q vC.q v S D.q v S8、一根粗细均匀的导线,当其两端电压为U时,通过的电流是I,若将此导线均匀拉长到原来的2倍时,电流仍为I,导线两端所加的电压变为()A.U2B.UC.2U D.4U9、有甲、乙两导体,甲的横截面积是乙的两倍,而单位时间内通过导体横截面的电荷量,乙是甲的2倍,下列说法中正确的是()A.通过甲、乙两导体的电流相同B.通过乙导体的电流是甲导体的2倍C.乙导体中自由电荷定向移动的速率是甲导体的2倍D.甲、乙两导体中自由电荷定向移动的速率大小相同10、两根材料相同的均匀导线A和B,其长度分别为L和2L,串联在电路中时沿长度方向电势的变化如图所示,则A和B导线的横截面积之比为()A.2∶3 B.1∶3C.1∶2 D.3∶111、如图所示,A、B间的电压为30 V,改变滑动变阻器触头(触头始终在中间电阻R上)的位置,可以改变C、D间的电压,U CD的变化范围是()A.0~10 V B.0~20 VC.10~20 V D.20~30 V12、工业上采用一种称为“电导仪”的仪器测量液体的电阻率,其中一个关键部件如图所示,A、B是两片面积为1 cm2的正方形铂片,间距为d=1 cm,把它们浸在待测液体中,若通过两根引线加上U=6 V的电压时,测出电流I=1 μA,则这种液体的电阻率为多少?13、(1)在测定一根粗细均匀合金丝电阻率的实验中,利用螺旋测微器测定合金丝直径的过程如图所示,校零时的读数为________ mm,合金丝的直径为________mm。

2024秋季人教版高中物理必修第三册第十一章电路及其应用《串联电路和并联电路》

2024秋季人教版高中物理必修第三册第十一章电路及其应用《串联电路和并联电路》

教学设计:2024秋季人教版高中物理必修第三册第十一章电路及其应用《串联电路和并联电路》一、教学目标(核心素养)1.物理观念:理解串联电路和并联电路的基本概念,掌握电路中电流、电压、电阻的分配规律。

2.科学思维:通过电路图的分析和实验探究,培养学生逻辑推理和问题解决的能力,形成电路分析的物理模型。

3.科学探究:设计并实施简单的电路实验,观察并记录实验现象,验证串联和并联电路的特性,提升实验设计和数据分析能力。

4.科学态度与责任:激发学生对电路学习的兴趣,培养严谨的实验态度和团队合作精神,了解电路知识在日常生活和工业生产中的应用价值。

二、教学重点•串联电路和并联电路的基本概念和特点。

•串联电路中电流、电压、电阻的分配规律。

•并联电路中电流、电压、电阻的分配规律。

三、教学难点•理解并区分串联电路和并联电路中电流、电压、电阻的分配差异。

•应用电路规律解决实际问题,如计算复杂电路中的电流、电压值。

四、教学资源•多媒体课件(包含电路图、实验演示视频等)。

•实验器材(如电源、导线、灯泡、开关、电阻器、电压表、电流表等)。

•教科书、教辅资料及学生预习材料。

•实物电路模型或电路仿真软件。

五、教学方法•讲授法:讲解串联和并联电路的基本概念、特点及其分配规律。

•演示法:通过实物电路演示或仿真软件展示电路现象,帮助学生直观理解。

•讨论法:组织学生讨论电路分析中的问题,促进思维碰撞和知识共享。

•实验法:引导学生设计并实施电路实验,验证电路规律,培养实验技能。

六、教学过程导入新课•生活实例引入:展示家庭电路中的开关控制多个灯泡亮灭的现象,引导学生思考这些灯泡是如何连接的,引出串联和并联电路的概念。

•问题引导:提问“如果电路中的某个元件损坏,其他元件会受到影响吗?为什么?”激发学生探究兴趣,进入新课学习。

新课教学1.串联电路:•定义与特点:讲解串联电路的定义,即元件逐个顺次连接,电流只有一条路径。

通过电路图展示串联电路的结构。

必修第三册-11.4串联电路和并联电路(一)

必修第三册-11.4串联电路和并联电路(一)

串、并
联电路
R = R1 + R2 +···+ Rn
重要结论:串、并
联电路中一个电阻
增大,总电阻增大
电压
电流
结论:并联电路
的总电压 与各支
路的电压相等
U01+U12+U23 = U03
U=U1+U2
电阻
功率
P=P1+P2
当堂小练
1.R1与R2并联在电路中,通过R1与R2的电流之比为2:1,则当R1与R2串联后
持不变,因此串联电路中,相同时间内通过0、1、2、3各点的电荷量一定相等。
q0 = q1 = q2 = q3
q0 q1 q2 q3

t
t
t
t
I0 = I1 = I2 = I 3
结论:串联电路中的电流处处相等。
一、串、并联电路中的电流
2.并联电路
电路中各处的电荷分布应保持不变,因此并联电路中,在相等时间内
R
U
U



=
+



=


+


+···+


结论:并联电路总电阻的倒数等于各支路电阻的倒数之和。
三、串、并联电路中的电阻
思考1:R1和R2并联后R=?
1
1
1
R1 R 2



R 总 R1 R 2
R 1R 2
R 1R 2
思考2:由 R 总
可知,R比其中任
R1 R 2
如果是串联,情况又如何?
思考4:n个相同电阻R并联的总电阻等于多少?

新教材 人教版高中物理必修第三册 第11章 电路及其应用 知识点考点重点难点提炼汇总

新教材 人教版高中物理必修第三册 第11章 电路及其应用 知识点考点重点难点提炼汇总

第11章电路及其应用1.电源和电流 (1)2.导体的电阻 (5)3.实验:导体电阻率的测量 (9)4.串联电路和并联电路 (15)5.实验:练习使用多用电表 (19)1.电源和电流一、电源1.定义:能够把电子从正极搬运到负极的装置。

2.作用:(1)维持电源正、负极间始终存在电势差。

(2)使电路中的电流能够持续存在。

二、恒定电流1.恒定电场:由稳定分布的电荷所产生的稳定的电场。

2.自由电荷定向移动的平均速率:在恒定电场的作用下,自由电荷定向加速运动,但在运动过程中与导体内不动的粒子不断碰撞,碰撞的结果是大量自由电荷定向移动的平移速率不随时间变化。

3.恒定电流:大小、方向都不随时间变化的电流。

4.电流(1)物理意义:表示电流强弱程度的物理量。

(2)公式:I=q t 。

(3)单位:在国际单位制中,电流的单位是安培,简称安,符号是A。

常用的电流单位还有毫安(mA)和微安(μA)。

1 mA=10-3A,1 μA=10-6 A。

(4)方向:正电荷定向移动的方向规定为电流的方向。

考点1:对电源的理解1.电源的作用(1)从电荷转移的角度看,电源的作用是使电路中的自由电荷持续地定向移动。

(2)从能量转化的角度看,搬运电荷的过程是非静电力做功的过程,从而将其他形式的能转化为电能。

2.形成电流的三种电荷形成电流的三种电荷为自由电子、正离子和负离子,其中金属导体导电时定向移动的电荷是自由电子,液体导电时定向移动的电荷有正离子和负离子,气体导电时定向移动的电荷有自由电子、正离子和负离子。

【例1】 下列关于电源的说法正确的是( )A .电源的作用是在电源内部把电子由负极搬运到正极,保持两极之间有电压B .电源把正、负电荷分开的过程是把其他形式的能转化为电势能的过程C .电荷的移动形成电流D .只要电路中有电源,电路中就会形成持续的电流B [在电源内部,电源把电子由正极搬运到负极,这一过程要克服静电力做功,把其他形式的能转化为电势能,故选项A 错误,选项B 正确。

高中物理第11章电路及其应用4串联电路和并联电路第2课时习题课串并联电路的应用新人教版必修第三册

高中物理第11章电路及其应用4串联电路和并联电路第2课时习题课串并联电路的应用新人教版必修第三册

探究 测电表内阻的两种方法
测电表内阻与测纯电阻阻值的原理相同,对于电表的“身份”我们 进行一下转换:认为它是一个“会说话的电阻”,会说自己的电压值(电 压表)或电流值(电流表),我们需要做的工作就是想办法测量另一未知的 物理量。
1.半偏法 (1)半偏法测电流表内阻 ①原理:如图所示,闭合 S1,断开 S2,调节滑动变阻器 R1,使电流 表示数达到满偏值 Ig;保持 R1 不变,闭合 S2,调节电阻箱 R2,使电流表 的示数等于I2g,然后读出 R2 的值,则有 Rg=R2。
2.常用的简化方法 (1)电流分支法 ①先将各节点用字母标出; ②判定各支路元件中的电流方向(若原电路无电压或电流,可假设在 总电路两端加上电压后判定); ③按电流流向,自左到右将各元件、节点分支逐一画出; ④将画出的等效图加工整理,如图所示。
(2)等势点排列法 ①将各节点用数字或字母标出,如图甲中S断开时,1、2两个节点 可视为同一个节点,3、4两个节点可视为同一个节点; ②判定各节点电势的高低,图甲中有φ12>φ34>φ5; ③对各节点按电势高低自左到右排列,再将各节点间的支路画出; ④将画出的简化图加工整理,得到如图乙所示的等效电路。
具 体 地 说 就 是 最 小 分 度 末 位 是 “1” 的 仪 器 , 读 数 时 应 估 读 到 下 一 位。例如,最小分度是1 mm的刻度尺,读出的数以mm为单位,小数点 后应有1位数(如28.3 mm);最小分度是0.1 A的电流表,读出的数以A为 单位,小数点后应有2位数(如0.36 A)。
答案2.5 A
方法点拨:进行电路计算,首先要简化电路,简化电路的一般规则 如下:
(1)无阻导线可缩成一点,一点也可延展成无阻导线; (2)几个等势点都可合成一点,连接在等势点之间的导体因其中没有 电流,可将其摘去; (3)电路中的电表没有特别说明可按理想电表处理 ,理想电压表 RV→∞,可将其摘去(视为断路),理想电流表RA=0,可将其用导线取 代。

高中物理第十一章电路及其应用4串联电路和并联电路教案3

高中物理第十一章电路及其应用4串联电路和并联电路教案3

串联电路和并联电路【教学目标】一、知识与技能1.了解串联和并联电路的连接方式,掌握串并联电路的电流和电压特点。

2.掌握电阻的串并联的计算。

3.知道常用的电压表和电流表都是由小量程的电流表G(表头)改装而成的.4.了解电流表(表头)的原理,知道什么是满偏电流和满偏电压。

5.理解表头改装成常用电压表和电流表的原理,会求分压电阻和分流电阻的阻值。

二、过程与方法知道常用的电压表和电流表都是由小量程的电流表改装而成的.通过分压电阻和分流电阻阻值的计算,培养学生应用所学物理知识解决实际问题的能力。

三、情感、态度与价值观通过本节课的教学活动,要培养学生的应用意识,引导学生关心实际问题,有志于把所学物理知识应用到实际中去。

【教学重点】1.熟练掌握串并联电路的特点。

2.电阻的串并联的计算。

【教学难点】表头G改装成大量程电压表V和电流表A的原理,并会计算分压电阻和分流电阻。

【教学过程】一、复习提问、新课导入教师:什么是电路的串联?学生回答:把几个导体元件依次首尾相连的方式。

教师:什么是电路的并联?学生回答:把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式.教师:在初中我们已经学过有关串联和并联的知识,这节课我们要深入研究串并联电路中各部分的电流、电压及电阻的关系。

二、新课教学(一)串并联电路中的电流1.串联电路I0=I1=I2=I3串联电路各处的电流相同。

2.并联电路I0=I1+I2+I3+⋯并联电路的总电流等于各支路的电流之和。

(二)串并联电路中的电压1.串联电路U=U1+U2+U3串联电路两端的总电压等于各部分电路电压之和。

2.并联电路U=U1=U2=U3并联电路的总电压与各支路的电压相等。

(三)串并联电路中的电阻1.串联电路根据U=U+U2+U3,I0=I1=I2=I3,得:1U I =U1I+U2I+U3I则:R=R1+R2+R3串联电路的总电阻等于各部分电路电阻之和。

2.并联电路根据U=U1=U2=U3,I0=I1+I2+I3,得:I U =I1U+I2U+I3U则:1 U =1U1+1U2+1U3并联电路的总电阻的倒数等于各支路电阻的倒数之和.学生讨论:①几个相同的电阻并联,总电阻为一个电阻的几分之一。

新人教版(新教材)学案:高中第十一章电路及其应用第四节串联电路和并联电路学案必修3(物理)

新人教版(新教材)学案:高中第十一章电路及其应用第四节串联电路和并联电路学案必修3(物理)

学习目标1.了解串、并联电路的连接方式以及电流、电压和电阻之间的关系。

2.掌握串、并联电路的相关计算。

3.了解电表结构及相应的定义 4.会计算改装电表的电阻。

重点难点1.知道串、并联电路的电流、电阻和电压特点(重点) 2.掌握串、并联电路的相关计算.(重点)3.了解电流表(表头)的原理,知道什么是满偏电流和满偏电压.(难点)4.理解表头改装成常用电压表和电流表的原理,会求分压电阻和分流电阻的阻值.(难点)自主探究一、串联电路和并联电路电路 内容串联电路 并联电路电路图电流关系电路各处电流①____3210I I I I ===总电流等于各支路电流②____3210I I I I ++=电压关系总电压等于各部分电路电压③____03231201U U U U =++ 总电压等于④____电压3210U U U U ===电阻关系总电阻等于各部分电路电阻⑤____n R R R R +⋅⋅⋅++=21总总电阻的倒数等于各支路电阻的⑥____n R R R R 111121+⋅⋅⋅++=总二、 电压表和电流表的电路结构 1.小量程电流表G (表头)的三个主要参数 ①内阻R g :小量程电流表G 的⑦____。

②满偏电流I g :小量程电流表G 指针偏转到⑧____时的电流。

③满偏电压U g :小量程电流表G 通过满偏电流时,加在它两端的⑨____,由欧姆定律可知:U g =⑩____。

2.电流表G 改装成电压表和电流表(1)电流表改装成电压表的原理:给小量程电流表串联一个⑪____,就可以用来量度较大的电压。

如图1所示。

(2)大量程电流表的改装原理:给小量程电流表⑫____电阻,就可以用来量度较大的电流,如图2所示。

答案:① 相等 ②之和 ③之和 ④各支路 ⑤之和 ⑥倒数之和 ⑦电阻 ⑧最大刻度 ⑨电压 ⑩I g R g ⑪分压电阻 ⑫并联一个分流探究思考【典例一】一个表头的内阻g R 为30Ω,满偏电流g I 为mA 1。

高中物理必修三 新教材 学习笔记 第11章 4 第1课时 串联电路和并联电路 滑动变阻器的两种接法

高中物理必修三 新教材 学习笔记 第11章 4 第1课时 串联电路和并联电路 滑动变阻器的两种接法

4串联电路和并联电路第1课时串联电路和并联电路滑动变阻器的两种接法[学习目标] 1.掌握串、并联电路的电流、电压和电阻关系,并能进行有关计算(重点)。

2.理解滑动变阻器的两种接法,并能正确选择(难点)。

一、串联电路和并联电路1.串联电路:把几个导体或用电器__________连接,接入电路的连接方式,如图甲所示。

2.并联电路:把几个导体或用电器的一端________________,另一端也______________,再将两端接入电路的连接方式,如图乙所示。

3.串联电路、并联电路的特点串联电路并联电路电流关系各处电流________,即I=_______________________总电流等于各支路电流________,即I =____________________电压关系总电压等于各部分电压________,即U=________各支路两端电压__________,即U=_________________________________电阻关系总电阻等于各部分电阻________,即R=_______________总电阻的倒数等于各支路电阻的______________,即1R=____________________________________________1.n个相同电阻(R1)串联或并联,其总电阻分别为多少?________________________________________________________________________________________________________________________________________________________________________________________________________________________2.R1和R2并联后的总电阻与其中任一支路的电阻有什么关系?若R1远大于R2,总电阻R 有何规律?________________________________________________________________________________________________________________________________________________________________________________________________________________________3.并联电路中,若某一电阻增大,总电阻如何变化?若增加一支路,总电阻如何变化?________________________________________________________________________________________________________________________________________________________________________________________________________________________(1)电路中电阻的个数越多,电路的总电阻越大。

(新教材)2020春人教版物理必修第三册第11章《电路及其应用》第4节《串联电路和并联电路》学案

(新教材)2020春人教版物理必修第三册第11章《电路及其应用》第4节《串联电路和并联电路》学案

第4节串联电路和并联电路核心素养物理观念科学思维1.掌握串、并联电路的电流、电压和电阻的关系。

2.掌握将小量程电流表改装成电压表和大量程电流表的原理。

3.认识伏安法测电阻的两种电路。

1.会分析串、并联电路和简单的混联电路,并能进行有关计算。

2.理解滑动变阻器的限流式和分压式接法,并能正确选择和应用。

3.根据串、并联电路知识,进行电表改装的有关计算。

4.理解电流表的内接法和外接法,并能正确的选择和应用。

知识点一串联电路和并联电路[观图助学]大型庆祝活动期间,街上的树上都挂满了装饰用的一串串小彩灯,当夜幕降临的时候,火树银花,非常好看,这些小彩灯的额定电压一般只有几伏,但大多数都使用了220 V的家用照明电路,这些小彩灯是怎样连接的?1.串联电路:把几个导体或用电器依次首尾连接,接入电路的连接方式,如图甲所示。

2.并联电路:把几个导体或用电器的一端连在一起,另一端也连在一起,再将两端接入电路的连接方式,如图乙所示。

3.串联电路、并联电路的特点串联电路并联电路电流关系各处电流相等,即I=I1=I2=…=I n总电流等于各支路电流之和,即I=I1+I2+…+I n电压关系总电压等于各部分电压之和,即U=U1+U2+…+U n各支路两端电压相等,即U=U1=U2=…=U n电阻关系总电阻等于各部分电阻之和,即R=R1+R2+…+R n总电阻的倒数等于各支路电阻倒数之和,即1R=1R1+1R2+…+1R n(1)横截面积不同的两个导体串联时,通过面积较大的导体的电流大。

(×)(2)两电阻并联时,电阻越大,单位时间内流过电阻某一横截面的电荷量越多。

(×)(3)串联电路的总电流等于流过各电阻的电流之和。

(×)(4)并联电路干路上的电流一定比通过某一支路的电流大。

(√)知识点二电压表和电流表的电路结构[观图助学]上图是学生实验中经常用到的电压表和电流表,实际上这两个电表是由小量程的灵敏电流计G(表头)改装而成的,结合初中物理知识,猜想应该如何改装呢?1.小量程电流表G(表头)的三个参量:⎪⎪⎪⎪→内阻R g:表头的电阻。

人教版高中物理新教材必修第三册第11章-电路及其应用-教案

人教版高中物理新教材必修第三册第11章-电路及其应用-教案

两位,这时要求“半格估读”,即读到最小刻度
的一半0.
01A.
二 实验2 金属丝电阻率的测量
一刻线对齐的游标的格数,则记录结果表达
为(
x+K ×精确度)
mm.
2.螺旋测微器
(
S 为固定刻度,
H 为可
1)构造:如图甲,
动刻度.
(
2)原理:可动刻度 H 上的刻度为 50 等
份,则螺旋测微器的精确度为0.
01 mm.
偏转到最大刻度时的电流叫满偏电流,用Ig
表示,此 时 两 端 的 电 压 叫 满 偏 电 压,用 Ug
表示.
2.电压表、电流表的改装
小量程电流表 G 是根据通电线圈在磁场
中受到磁力矩作用发生偏转的原理制成的,
且指针偏角θ 与电流I 成正比,即θ=k
I,故
表的刻度是均匀的,且能改装为电压表和大
量程电流表.
IU 图线:以电流为纵轴、电压为横轴
1)
所画出的导体上的电流随电压的变化曲线称
为IU 图线,如图所示.
I
(
2)比较电阻的大小:图线的斜率k=
U
1
= ,图中 R1>R2.
R
(
3)线性元件:伏安特性曲线是直线的电
学元件,适用欧姆定律.
(
4)非线性元件:伏安特性曲线为曲线的
电学元件,不适用欧姆定律.
四 部分电路欧姆定律
0
,
不足半毫米,
从可动刻度上读的示数为
mm
15.
0,最后的读数为:
2.
0 mm+15.
0×0.
01
mm=2.
150 mm.
3.电压表和电流表的读数

高中物理第十一章电路及其应用4串联电路和并联电路学案3 (1)

高中物理第十一章电路及其应用4串联电路和并联电路学案3 (1)

串联电路和并联电路新课程标准学业质量目标了解串、并联电路电阻的特点合格性考试1。

能理解串、并联电路的电流、电压和电阻特点。

2。

能理解电流表(表头)的原理,知道满偏电流和满偏电压.选择性考试1。

能根据串、并联电路的电流、电压和电阻的关系进行相关计算.2.能理解并掌握表头改装为电压表和电流表的原理,会求分压电阻和分流电阻.必备知识·自主学习一、串联电路和并联电路如图为美轮美奂的节日彩灯,请思考:这些小彩灯如果有一部分坏了,是不是所有的彩灯都要灭了呢?提示:不是的,小彩灯都是并联结构,一部分坏掉并不会影响其他彩灯的正常发光.1。

定义(1)串联电路:把几个导体(用电器)依次首尾连接,接入电路的连接方式。

如图甲所示。

(2)并联电路:把几个导体(用电器)的一端连在一起,另一端也连在一起,再将两端接入电路的连接方式。

如图乙所示。

2。

串联电路、并联电路的特点项目串联电路并联电路电流各处电流相等,即I=I1=I2=…=I n总电流等于各支路电流之和,即I=I1+I2+…+I n电压总电压等于各部分电压之和,即U=U1+U2+…+U n各支路两端电压相等,即U=U1=U2=…=U n总电阻总电阻等于各部分电阻之和,即R=R1+R2+…+R n总电阻倒数等于各支路电阻倒数之和,即=++…+二、电压表和电流表的电路结构实验室用的电流表和电压表分别有几个量程?如何把量程较小的灵敏电流计改装成大量程的电流表和电压表?提示:实验室用的电流表有0.6 A、3 A量程;电压表有3 V、15 V 量程。

灵敏电流计改装成电流表需要并联一个电阻,改装成电压表需要串联一个电阻.1。

表头小量程的电流表,符号为G,也叫灵敏电流计。

2.表头的三个参数满偏电流I g、满偏电压U g、内阻R g,根据欧姆定律,三个参数之间的关系是U g=I g R g.3.改装(1)电压表改装:测量较大的电压时,将表头上串联一个较大的电阻,就改装成了电压表,如图所示。

新人教版高中物理必修三第十一章第4节第1课时串联电路和并联电路 - 新 - 副本

新人教版高中物理必修三第十一章第4节第1课时串联电路和并联电路 - 新 - 副本
各个路灯是并联关系,电压相等。U=U1=U2=U3
问题 2:通过每个路灯的电流与干路电流 I 有什么关系? I=I1+I2+I3 问题 3:在该电路中,能否用一个电阻 R 等效替代三个路灯,如果 能,满足什么样的关系?
I=UR
I=RU1+RU2+RU3
得R1 =R11+R12+R13
问题 4:在该电路中,各支路电流之比为多少?
答案:ABC
3. 已知通过三个并联支路的电流之比是 I1∶I2∶I3=1∶2∶3, 则三个并联支路的电阻之比 R1∶R2∶R3 为( )
A.1∶2∶3 B.3∶2∶1 C.2∶3∶6 D.6∶3∶2
答案:D
4. 由四个电阻连接成的电路如图所示。R1=8 Ω,R2=4 Ω,R3=6 Ω, R4=3 Ω。
I1∶I2∶I3=RU1∶RU2∶RU3=R11∶R12∶R13
2.总结并联电路特点 (1)电流:I=I1+I2+…+In (2)电压:U=U1=U2=…=Un (3)等效电阻:R1 =R11+R12+…+R1n (4)比例关系:I1R1=I2R2=…=InRn=I 总 R 总=U
3.探究应用 (1)如图所示,探究总电阻随各支路电阻的变化关系情况。
3.探究应 之间的电压为 U 时,若在 C、 D 之间接入一个电阻 R0,则 R0 两端可以获得 0 和 U 之间的任意电压,试通过 串并联知识分析其中的原因。
R0 与 Rx 并联,等效电阻为 R 并,R 并与(R―Rx)串联。有:
问题 4:在该电路中,各电阻电压之比为多少?
U1∶U2∶U3=IR 1∶IR 2∶IR 3=R 1∶R 2∶R 3
2.总结串联电路特点 (1)电流:I=I1=I2=…=In (2)电压:U=U1+U2+…+Un (3)等效电阻:R=R1+R2+…+Rn (4)比例关系:UR11=UR22=…=URnn=RU总=I

2020-2021学年新教材人教版物理必修三课件:11-4 串联电路和并联电路

2020-2021学年新教材人教版物理必修三课件:11-4 串联电路和并联电路

分压接法
两种接法比较
讨论:如果有更多的导体串联或并联,结论如何?
三、电压特点
1.串联电路:
0
1
2
3
①各点的电势与各点之间的电势差有什么关系?
U01=φ0-φ1
U12=φ1-φ2
U23=φ2-φ3
U03=φ0-φ3
②比较电压关系? U03=U01+U12+U23
③结论:串联电路两端的总电压等于各部分电路电压 之和
三、电压特点
R
a
b
A
P
分析:
V
安培表示数变化显著,说明被测电阻较大,可跟伏特表内
阻相比。因此采用内接法可以减小误差,P 应接在b 处。
当伏特表示数变化显著,说明被测电阻较小可跟安培表
内阻相比。因此采用外接法可以减小误差,P应接在a 处。
九、滑动变阻器的使用 1、认识滑动变阻器
C
D
A
B
2、限流接法和分压接法
限流接法
U
I
Ig Rg
I
A
IR R
U
结论:若要将电流表G改装成一个量程为Ig的n倍的电流表A, 需要并联的电阻的阻值为
八、伏安法测电阻 原理:RX=UX / IX
1. 电流表内接法:
电流表接在电压表
V
的测量范围之内 (1)误差分析:
A Rx
电流为真实值,电压偏大,据R=U/I,测量
值大于真实值 。
(2)适用条件:
(1)RV= 20000Ω RA=1Ω R=30Ω
外接法
(2)RV= 5000Ω RA=0.1Ω R= 200Ω
内接法
试触法
利用伏安法测电阻时,若不知待测电阻。可采用下述方

人教版高中物理必修第三册精品课件 第十一章 电路及其应用 4 串联电路和并联电路

人教版高中物理必修第三册精品课件 第十一章 电路及其应用 4 串联电路和并联电路
(2)实物电路如图乙所示,请以笔画线代替导线,连接电路;
[答案] 图见解析
[解析] 因为滑动变阻器是分压式接法,故实物图如图所示。
(4)产生上述问题的原因可能是_____(多选)。
BD
①闭合开关。
④调节电阻箱,使得改装表的示数与标准表的示数相同。
⑤①②④③
01
教材预习·必备知识全过关
一、串、并联电路的特点
相等
之和
相等
之和
倒数之和
二、电压表和电流表的电路结构
1.小量程电流表 (表头)的三个参量
2.电表改装原理
(1)电压表改装:将表头______一个较____电阻,如图所示:
串联

(2)电流表改装:将表头______一个较点·能力素养全提升
要点一 对串、并联电路的理解及其应用
1.串、并联电路的总电阻的比较
2.关于电压和电流的分配关系 (1)串联电路中各电阻两端的电压跟它的阻值成正比(电阻串联起分压作用)。 (2)并联电路中通过各支路电阻的电流跟它们的阻值成反比(电阻并联起分流作用)
温馨警示越串越大,比大的还大;越并越小,比小的还小;串联可分压,并联可分流。
等势点 排列法
标出节点字母,判断出各结点电势的高低(电路无电压时可先假设在总电路 两端加上电压),将各节点按电势高低排列,再将各节点间的支路画出,然后加 工整理即可。 _
续表
C
要点二 电表的改装
1.比较电流表、电压表的改装
续表
续表
D
要点三 电表的校对
1.按如图所示的电路对改装成的电表进行校对,校对时注意搞清楚改装后电表刻度盘每 一小格表示多大的数值。
第十一章 电路及其应用
4 串联电路和并联电路

2020-2021学年新教材高中物理第十一章电路及其应用本章小结课件新人教版必修3-2020_20

2020-2021学年新教材高中物理第十一章电路及其应用本章小结课件新人教版必修3-2020_20
2020-2021学年新教材高中物理 第十一章 电路及其应用 本章小结课件 新人教版必修3-2020_2021学年 新教材高中物理第十一章电路及其应用本章小结课件新人教版必修3
1
第十一章 电路及其应用
本章小结
构建知识网络
归纳专题小结
专题1 测量电阻的创新实验 测量电阻的基础方法是伏安法测电阻,除此以外,还有很多方法, 例如:安安法测电阻、伏伏法测电阻、比较法测电阻、替代法测电阻、 半偏法测电阻等.不管哪种方法,都综合应用了欧姆定律、电阻定律和 串并联电路的规律等,下面重点说明半偏法测电阻.
2.电压半偏法:如图乙所示,闭合S,使电阻箱R2的阻值为零,调 节滑动变阻器R1,使电压表满偏;保持R1阻值不变,调节R2,使电压表 半偏,则RV=R2.此方法要求待测电阻RV较大,并配以较小的滑动变 阻器及合适的电源电压,测量值偏大.
例1 电压表满偏时通过该表的电流是半偏时通过该表电流的两 倍.某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器 材如下:
【解析】纯金属的电阻率小,故连接电路用的导线一般用纯金属来 制作,故A错误;合金的电阻率大,故电炉、电阻器的电阻丝一般用合 金来制作,故B正确;有的金属电阻率随温度变化而显著变化,故电阻 温度计一般用金属来制作,故C错误;有的合金的电阻率几乎不受温度 的影响,故标准电阻一般用特殊合金材料制作,故D错误.
①闭合开关S1,将开关S2接a处,调整滑动变阻器的触头到适当位 置,待电流表示数稳定后读出电流表的示数.某次实验中电流表的示数 如图丙所示,则此次电流表的示数I=______A;(电流表选用0.6 A量程)
物理 必修 第三册 配人教版
第十一章 电路及其应用
构建知识网络
归纳专题小结
典练素养提升

2020_2021学年新教材高中物理第十一章电路及其应用4串联电路和并联电路课件新人教版必修3202

2020_2021学年新教材高中物理第十一章电路及其应用4串联电路和并联电路课件新人教版必修3202
1.作用: 测量微小电流和电压
2. 三个主要参数 ①内阻:电流计内阻Rg
1 0
2 3
mA
②量程:满偏电流 Ig
③满偏电压:Ug IgRg
3.电路图符号:
G
二、将表头改装成大量程的电压表 【探究情景】有一个电流表G,内阻Rg=30Ω,满偏电流Ig=1mA。要把它改
装为量程为0~3V的电压表,要串联多大的电阻?改装后的电压表内阻多大?
【解析】当开关合到a、b上时,电路转换成图甲所示的电路,此时小电 阻R1与电流表G并联,R1起分流作用,可作为大量程电流表使用.
根据并联电路的特点有:(I- Ig)R1= IgRg.电流表 量程为 I=IgRRg+1 R1=0.0001×01.1000+0.1 A≈1 A. 当开关合到 c、d 上时,电路变成图乙所示的电路,
若原来有 n 条支路,则
1 1 1 1
R总 R1 R2
Rn
增加 1 条支路后,
1 1 1 1 1
R总' R1 R2
R n R n1
显然 1 1 R总' R总
R 总 ' R 总
并联电路中,如果保持原有支路不变,增 加支路数目,则总电阻会减小。
【思考6】并联电路,干路中的总电流等于各个支路中的电流之和,因此
11 :
R1 R 2
1 :
R3
例1.由四个电阻连接成的电路如图所示。R1=8 Ω,R2=4 Ω,R3=6 Ω,R4=3 Ω。 (1)求a、d之间的总电阻; (2)如果把42 V的电压加在a、d两端,则通过每个电阻的电流是多少?
解析 (1)由题图可知 Rcd=RR3+3RR4 4=66× +33 Ω=2 Ω。
③比较电压关系 U=U14=U25=U36 并联电路的总电压与各支路的电压相等

2024秋季人教版高中物理必修第三册第十一章电路及其应用《串联电路和并联电路》

2024秋季人教版高中物理必修第三册第十一章电路及其应用《串联电路和并联电路》

听课记录:2024秋季人教版高中物理必修第三册第十一章电路及其应用《串联电路和并联电路》一、教学目标(核心素养)•物理观念:理解串联电路和并联电路的基本概念,掌握其特点和工作原理。

•科学思维:通过对比分析,培养学生的逻辑思维能力,理解电路中的电流、电压和电阻关系。

•科学探究:通过实验探究串联电路和并联电路的特性,培养学生的实验设计能力和数据分析能力。

•科学态度与责任:培养学生严谨的实验态度和团队合作精神,认识电路知识在日常生活和科技应用中的重要性。

二、导入•教师行为:教师展示一个简单的电路模型(如手电筒电路),引导学生观察并思考:“这个电路中的元件是如何连接的?如果改变连接方式,电路的工作效果会怎样?”•学生活动:学生观察电路模型,思考教师提出的问题,尝试用自己的话描述电路元件的连接方式及其对电路工作的影响。

•过程点评:通过实物展示和启发式提问,有效激发了学生的学习兴趣和探究欲望,为后续学习奠定了基础。

三、教学过程3.1 串联电路•教师行为:首先介绍串联电路的定义,然后利用多媒体展示串联电路的图示,强调电流在串联电路中的路径唯一性。

接着,通过演示实验(如串联小灯泡电路),让学生观察灯泡的亮度变化,理解串联电路中电压的分配规律。

•学生活动:认真听讲,观察图示和实验现象,记录关键信息,尝试用自己的话解释串联电路的特点和工作原理。

•过程点评:教师讲解生动,实验演示直观,有助于学生深入理解串联电路的特性和规律。

3.2 并联电路•教师行为:在串联电路的基础上,自然过渡到并联电路的教学。

介绍并联电路的定义,展示并联电路的图示,强调电流在并联电路中的分流特性。

通过另一组演示实验(如并联小灯泡电路),让学生观察灯泡的亮度是否相同,理解并联电路中电压相等、电流分配与电阻成反比的规律。

•学生活动:继续保持高度集中的注意力,观察图示和实验现象,与串联电路进行对比分析,总结并联电路的特点和工作原理。

•过程点评:通过对比教学,学生更容易理解串联电路和并联电路的区别和联系,加深了对电路基本概念和规律的理解。

2020版高中物理第十一章电路及其应用4串联电路和并联电路课件新人教版必修第三册

2020版高中物理第十一章电路及其应用4串联电路和并联电路课件新人教版必修第三册

(2)并联电路的总电阻小于其中任一支路的电阻。所以当一个大
电阻和一个小电阻并联时,总电阻接近小电阻。
(3)几个相同电阻R并联时其总电阻为R总=
������ ������
,两个相同电阻并联
时,总电阻是分电阻的一半。
(4)几个相同电阻R串联时其总电阻为R总=nR,两个相同电阻串联 时,总电阻是分电阻的两倍。
答案:×
必备知识
自我检测
2.(多选)下列叙述正确的有( ) A.用同一表头改装成的电压表,电压表的量程越大,其内阻越大 B.并联电路的总电阻一定大于每一个支路的电阻 C.串联电路任一电阻增大(其他电阻不变),总电阻一定增大 D.并联的电阻具有分压作用 解析:由并联电路的特点知,并联电路的总电阻比任一支路的阻 值都要小,且任一支路电阻增大(其他支路不变),总电阻增大,所以B 错误;用同一表头改装成的电压表,电压表的量程越大,其内阻越大, 故A正确;串联电路任一电阻增大(其他电阻不变),总电阻一定增大, 故C正确;串联电阻具有分压作用,故D错误。 答案:AC
=
������ ������1
+
������ ������2
+
������������3,故���1���
=
1 ������1
+
1 ������2
+
1。
������3
探究一
探究二
随堂检测
知识归纳
1.关于电阻的几个常用推论
(1)串联电路的总电阻大于其中任一部分电路的电阻。当一个大
电阻和一个小电阻串联时,总电阻接近大电阻。
探究一
探究二
随堂检测
实例引导
例1(多选)一个T形电路如图所示,电路中的电阻R1=10 Ω ,R2=120 Ω ,R3=40 Ω 。另有一输出电压为100 V的测试电源,内阻忽略不计, 则( )
