数字电子技术实验报告 实验三：触发器及其应用一、实验目的：1、 熟悉基本RS 触发器，D 触发器的功能测试。
2、 了解触发器的两种触发方式（脉冲电平触发和脉冲边沿触发）及触发特点。
3、 熟悉触发器的实际应用。
二、实验设备：1、 数字电路实验箱；2、 数字双综示波器；3、 指示灯；4、 74LS00、74LS74。
三、实验原理：1、触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
在数字系统和计算机中有着广泛的应用。
触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
触发器有集成触发器和门电路（主要是“与非门”）组成的触发器。
按其功能可分为有RS 触发器、JK 触发器、D 触发器、T 功能等触发器。
触发方式有电平触发和边沿触发两种。
2、基本RS 触发器是最基本的触发器，可由两个与非门交叉耦合构成。
基本RS 触发器具有置“0”、置“1”和“保持”三种功能。
基本RS 触发器也可以用二个“或非门”组成，此时为高电平触发有效。
3、 D 触发器在CP 的前沿发生翻转，触发器的次态取决于CP 脉冲上升沿来到之前D 端的状态，即Q n+1 = D 。
因此，它具有置“0”和“1”两种功能。
由于在CP=1期间电路具有阻塞作用，在CP=1期间，D 端数据结构变化，不会影响触发器的输出状态。
和 分别是置“0”端和置“1”端，不需要强迫置“0”和置“1”时，都应是高电平。
74LS74（CC4013），74LS74（CC4042）均为上升沿触发器。
以下为74LS74的引脚图和逻辑图。
D R D S四、实验原理图和实验结果：设计实验：1、一个水塔液位显示控制示意图，虚线表示水位。
传感器A、B被水浸沿时会有高电平输出。
框I是水泵控制电路。
逻辑函数L是水泵的控制信号，为1时水泵开启。
设计框I的逻辑电路，要求：水位低于A时，开启水泵L；水位高于B时，关闭水泵L。
触发器及其应用实验报告
触发器及其应用实验报告一、实验目的通过本次实验，我们的目标是：1.了解触发器的基本原理。
2.学习触发器的分类及其应用场景。
3.通过实验了解触发器的使用方法。
二、实验器材1.示波器。
2.信号发生器。
3.逻辑门芯片。
4.电源。
5.电线、面包板等。
三、实验原理触发器是由逻辑门电路组成的电子器件，具有存储和控制的功能，它能够接收一个或多个输入信号，通过逻辑门电路进行处理，并输出结果。
因为具有存储和控制的功能，所以可以被广泛应用于数字电路中。
触发器分为锁存触发器和触发器两种。
锁存触发器存在一个叫做钟脉冲的输入信号，这个输入信号决定了锁存触发器是否工作。
当输入一个高电平的钟脉冲时，锁存触发器将会把它的输入信号“锁定”，并输出相应的结果；当钟脉冲为低电平时，锁存触发器会维持自己的状态不变。
触发器一般也有两个输入信号，分别是时钟和数据。
当时钟为高电平的时候，数据会被写入到触发器中，并且继续保存下来；当时钟为低电平的时候，触发器会维持自己的状态不变。
四、实验步骤1、搭建RS锁存器电路图将R、S两个输入端接到逻辑门芯片上，并将输出端接上示波器，调整示波器参数，实时观察输出波形。
在示波器上显示R、S各种输入波形，了解电路的工作原理和特性。
4、测试D触发器电路五、实验结果通过本次实验，我们成功地实现了RS锁存器和D触发器的搭建和测试。
我们通过不同的输入信号波形测试了电路的各种工作特性，如RS锁存器的存储和控制特性以及D触发器的时序控制特性等。
六、实验分析触发器是数字电路中的关键元件之一，它可以实现数字信号的存储和控制。
本次实验通过搭建RS锁存器和D触发器电路，并通过逻辑门芯片实现，得出了两种触发器的不同工作原理和特性。
同时，我们还通过不同的输入波形测试了它们的各种工作状态，进一步了解和掌握触发器的应用技巧和调试方法。
这对于我们深入理解和掌握数字电路原理以及实际应用具有重要意义。
同时，我们还通过实际操作锻炼了自己的实验技能，深入理解了数字电路的原理和应用。
RS触发器及其应用

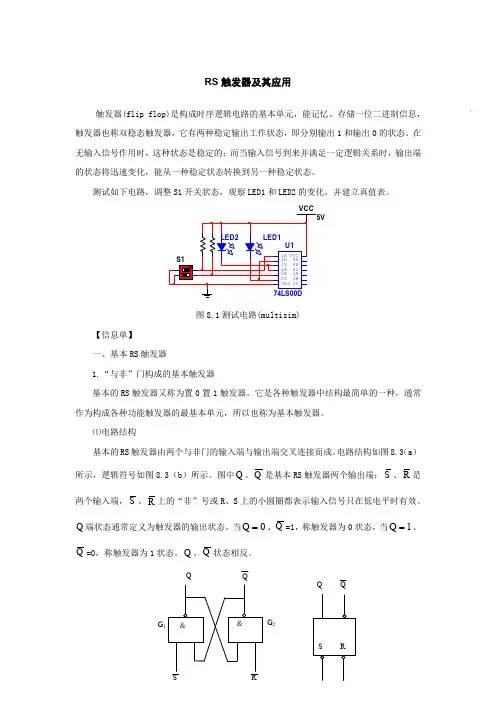

RS 触发器及其应用触发器(flip flop)是构成时序逻辑电路的基本单元，能记忆、存储一位二进制信息，触发器也称双稳态触发器，它有两种稳定输出工作状态，即分别输出1和输出0的状态。
在无输入信号作用时，这种状态是稳定的；而当输入信号到来并满足一定逻辑关系时，输出端的状态将迅速变化，能从一种稳定状态转换到另一种稳定状态。
测试如下电路，调整S1开关状态，观察LED1和LED2的变化，并建立真值表。
图8.1测试电路(multisim)【信息单】 一、基本RS 触发器1.“与非”门构成的基本触发器基本的RS 触发器又称为置0置1触发器。
它是各种触发器中结构最简单的一种，通常作为构成各种功能触发器的最基本单元，所以也称为基本触发器。
⑴电路结构基本的RS 触发器由两个与非门的输入端与输出端交叉连接而成。
电路结构如图8.3（a ）所示，逻辑符号如图8.3（b ）所示。
图中Q 、Q 是基本RS 触发器两个输出端；S 、R 是两个输入端，S 、R 上的“非”号或R 、S 上的小圆圈都表示输入信号只在低电平时有效。
Q 端状态通常定义为触发器的输出状态。
当0=Q 、Q =1，称触发器为0状态，当1=Q 、Q =0，称触发器为1状态。
Q 、Q 状态相反。
Q G 1G 2QS RQQ（a ）电路结构 （b ）逻辑符号 图8.3 与非门构成的基本RS 触发器⑵逻辑功能S =1、R =0时，Q =1，反馈到G 1门使0=Q ，即不论触发器原态是0态还是1态，电路的输出一定为0态，R 为置0端。
S =0、R =1时，Q =1，反馈到G 2门使Q =0，即不论触发器原态是0态还是1态，电路的输出一定为1态，S 为置1端。
S =1、R =1时，设电路原来状态为0=Q 、Q =1，在S =1、R =1作用下，电路的输出仍是0=Q 、Q =1与原态相同，即触发器的状态保持不变。
S =0、R =0时，Q =1、Q =1，破坏了输出信号互补的原则，而随后S =1、R =1时，输出状态可能是1也可能是0，出现了不定状态，这意味着当输入条件同时消失后，触发器状态不定，这在触发器工作时是不允许出现的，也就是要禁止S 、R 同时为0的输入状态出现。
