高频保护
高频保护原理
高频保护原理高频保护是指在高频电路中采取一定的措施，以防止电路受到过载、短路或其他异常情况而损坏。
在高频电路设计中，保护原理是非常重要的，它可以有效地保护电路的稳定运行，延长电路的使用寿命，提高电路的可靠性和安全性。
下面将介绍一些常见的高频保护原理及其应用。
首先，过载保护是高频电路中常见的保护原理之一。
在高频电路中，由于工作环境的复杂性，往往会出现瞬时的过载情况，如果没有有效的保护措施，电路很容易受到损坏。
因此，采用过载保护原理是非常必要的。
过载保护的实现方式有很多种，例如采用过载保险丝、过载保护电路等。
这些保护措施可以在电路受到过载时迅速切断电源，保护电路不受损坏。
其次，短路保护也是高频电路中常见的保护原理之一。
短路是指电路中两个或多个节点之间直接相连，导致电流过大，从而损坏电路。
为了防止短路对电路造成损害，可以采用短路保护原理。
短路保护的实现方式包括采用熔断器、短路保护电路等。
这些保护措施可以在电路发生短路时及时切断电源，防止电路受到损坏。
另外，过压保护也是高频电路中常见的保护原理之一。
在电路工作过程中，往往会受到外部环境的影响，导致电压超过正常范围，从而对电路造成损害。
为了防止过压对电路造成损害，可以采用过压保护原理。
过压保护的实现方式包括采用过压保护电路、过压保护器等。
这些保护措施可以在电路受到过压时迅速切断电源，保护电路不受损坏。
最后，温度保护也是高频电路中常见的保护原理之一。
在电路工作过程中，往往会产生大量的热量，如果不能有效地散热，会导致电路温度过高，从而对电路造成损害。
为了防止温度对电路造成损害，可以采用温度保护原理。
温度保护的实现方式包括采用温度传感器、温度保护电路等。
这些保护措施可以在电路温度过高时及时切断电源，保护电路不受损坏。
总之，高频保护原理在高频电路设计中起着非常重要的作用。
通过采用过载保护、短路保护、过压保护和温度保护等原理，可以有效地保护电路，延长电路的使用寿命，提高电路的可靠性和安全性。
高频保护的基本原理
高频保护的基本原理
高频保护是一种保护电路中的高频电路元件免受电路中高频电
流和高频信号干扰的技术手段。
其基本原理是通过在电路中引入一定的电感和电容元件，来阻隔高频电流和高频信号的传输，从而保护电路中的高频元件不受损坏。
具体来说，高频保护的基本原理包括以下几个方面：
1. 电感保护原理：电感具有阻抗的作用，可以对高频电流起到阻隔作用，从而保护电路中的高频元件。
在电路中引入适当的电感元件，可以有效地降低电路中的高频电流和高频信号，从而保护高频元件不受损坏。
2. 电容保护原理：电容具有对电流的滤波作用，可以对高频信号起到滤波作用，从而保护电路中的高频元件。
在电路中引入适当的电容元件，可以有效地滤波高频信号，从而保护高频元件不受损坏。
3. 屏蔽保护原理：屏蔽是一种通过引入金属屏蔽来阻隔高频信号的技术手段。
在电路中引入金属屏蔽可以有效地阻隔高频信号的传输，从而保护高频元件不受干扰和损坏。
4. 地线保护原理：地线是一种可以将电路中的电流和电信号引入地面的技术手段。
在电路中引入适当的地线可以有效地将高频电流和高频信号引入地面，从而保护高频元件不受干扰和损坏。
综上所述，高频保护的基本原理是通过引入适当的电感和电容元件，以及金属屏蔽和地线技术，来阻隔高频电流和高频信号的传输，从而保护电路中的高频元件不受损坏。
南昌大学继电保护第八章电网高频保护
(2)按通道工作频率分为电力载波通道的高频保护； 微波保护 (3)按高频信号作用分为闭锁信号、允许信号及 跳闸信号： （4)按高频通道工作方式可分为线路正常运行时 长期发信工作方式及只有在线路故障时才启动发 信的故障启动发信方式。 (5)按对高频信号的调制方式可分为幅度调制和 频率调制。 (6)按两端高频信号的频率的异同可分力单频制 和双频制。
三、高频保护的构成
高频保护由继电部分和通信部分构成。继电部 分，对反应工频电气量的高频保护是在原有保护 原理上发展起来的，所以保护原理与原有保护原 则相似．而对于不反应工频电气量的高频保护来 说，则继电部分根据新原理构成。 通信部分出收发信机和通道组成。构
成高频保护的方电气量的高频保护为例，说
明继电部分和通信部分的工作情况。继电 部分根据被反应的工频电气量性质的高频
信号(它通过通道,从线路一端传送到另一端,对端 收信机收到高频信号后，将该高频信号还原成继 电部分所需的工频信号通过继电部分进行比较)， 决定保护装置是否动作.这高频信号也称为载波信 号，这种通信方式也称为载波通信，其通道也称 为载波通道。
(gp正常无高颇信号方式)；(c)“穗领”方式
所谓“短时发信”方式是指在正常运行情况 下，收、发信机一直处于不工作状态，高频通道 中没有高频信号通过。只有在系统中发生故障时， 发信机才由起动元件起动，高频通道中才有高频 信号通过。故障切除后，发信机经一定延时后自 动停止发信，通道中的高频信号也随之中断。因 此，又称为正常无高频信号方式，如图7—2(b) 所示。“短时发信”方式的优点是，可以减少对 相邻通道中信号的干扰和延长收、发信机的寿命， 但要求保护中应有快速动作的起倍元件。为了对 通道和收、发信机进行完好性的检查，要有人工 起信措施。目前我国生产的高频保护多采用“短
电力系统中电网的继电高频保护
电力系统中电网的继电高频保护高频保护的优点是动作迅速、灵敏度高，而且能瞬时地从两端切除线路上任何一点的故障，在多电源的复杂电网中也能保证选择性；缺点是价格昂贵，结构复杂，调试技术也较复杂，不能作为相邻线路的后备保护。
所以，只有在超高压远距离的输电线路上，采用其它原理的保护不能满足要求时，才考虑采用高频保护。
一、高频保护的作用及要求在现代的高压电力系统中，为了缩小故障的损害程度，满足并列运行稳定性的要求，常常自线路两侧瞬时的切除线路上的任何一点故障，以前讨论的各种保护除纵联差动保护外，都不能满足这一要求，而纵联差动保护的实现又受到技术经济条件的限制，因此，为了快速切除高压远距离输电线上的故障，必须采用高频保护。
作为超高压输电线路的主保护——高频保护必须满足在系统各种可能运行方式下被保护线路出现的各种形式短路时都可靠动作。
而在被保护线路的外部发生短路时，保护都不动作。
二、高频保护的构成及特点高频保护的结构由继电部分和通讯部分组成。
继电部分，对反应工频电气量的高频保护来说，因这类高频保护是在原有的保护原理上发展起来的，如方向高频保护、距离高频保护、电流相位差动高频保护等，所以它们的继电部分与原有的保护原理相似。
通讯部分由收发讯机和通道（包括加工结合设备）组成。
继电部分是根据被反应的工频电气量性质的高频讯号（这高频讯号通过通道，自线路的一端送到另一端，对端收讯机收到这高频讯号后，将该高频讯号还原成继电部分所需要的讯号并进行比较），以决定保护装置是否动作。
高频保护具有如下一些特点：1、在被保护线路两侧各装半套高频保护，通过高频讯号的传送和比较，以实现保护的目的，它的保护区只限于本线路；2、因高频保护不反应被保护线路以外的故障，因此，不能作下一段线路的后备保护，所以线路上还需装设其它保护做本段及下一段线路的后备保护；3、选择性好，灵敏度高，广泛应用在110—220千伏及超高压电网中作线路主保护；4、保护结构比较复杂，价格也较昂贵。
高频保护
（3）高频信号的作用
跳闸信号：
P
跳闸
P
≥1
高频信号
＆
高频信号
跳闸
高频
允许信号：
P
≥1
跳闸
闭锁信号：
P
跳闸
≥1
跳闸
P
＆
＆
跳闸
P
＆
跳闸
PLeabharlann ＆跳闸信号
高频信号
高频信号
高频信号
高频信号
3、高频闭锁方向保护 原理：根据被线路两侧的方向元件分别对短路 的方向作出判断，并利用高频信号作出综合判 断，进而决定是否跳闸的一种保护。 发信方式：国内广泛应用的高频闭锁方向保护 采用故障起动发信方式，并规定线路两端功率 由母线指向线路为正方向，由线路指向母线为 反方向。 要求：在故障时在起动元件灵敏度范围内应 可靠起动发信及起动保护。
闭锁，使两侧保护不能跳闸。
继电 部分
通信部分
2、高频保护
（1）高频通道 “相-地”制高频通道的构成。
收信机
收信机
发信机
发信机
（2）高频信号与高频电流关系
故障起动方式：电力系统正常运行时收发信机 不发信，通道中无高频电流。当电力系统故障 时，起动元件起动收发信机发信。 优点：对邻近通道的影响小，可以延长收发信 机的寿命。 缺点：必须有起动元件，且需要定时检 查通道是否良好。
当短路电流为正半周时，高频发信机发出高 频信号，而在负半周时则不发出信号。 当被保护范围内部故障时，由于两侧同时发 出高频信号，也同时停止发信。在两侧收信机收 到的高频信号是间断的。 当被保护范围外部故障时，由于两侧电流 相位相差180°，线路两侧的发信机交替工作， 收信机收到的高频信号是连续的高频信号。
高频保护

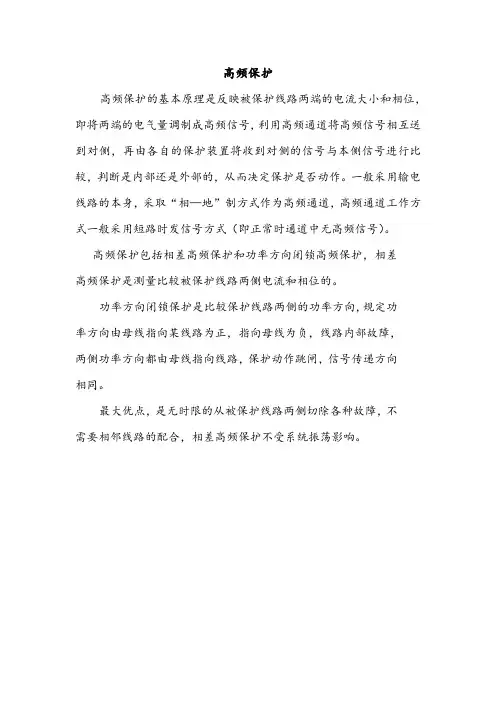

高频保护
高频保护的基本原理是反映被保护线路两端的电流大小和相位，即将两端的电气量调制成高频信号，利用高频通道将高频信号相互送到对侧，再由各自的保护装置将收到对侧的信号与本侧信号进行比较，判断是内部还是外部的，从而决定保护是否动作。
一般采用输电线路的本身，采取“相—地”制方式作为高频通道，高频通道工作方式一般采用短路时发信号方式（即正常时通道中无高频信号）。
高频保护包括相差高频保护和功率方向闭锁高频保护，相差
高频保护是测量比较被保护线路两侧电流和相位的。
功率方向闭锁保护是比较保护线路两侧的功率方向，规定功
率方向由母线指向某线路为正，指向母线为负，线路内部故障，
两侧功率方向都由母线指向线路，保护动作跳闸，信号传递方向
相同。
最大优点，是无时限的从被保护线路两侧切除各种故障，不
需要相邻线路的配合，相差高频保护不受系统振荡影响。
高频保护定义及应用
高频保护概述⏹定义及应用⏹基本结构⏹高频通道的构成及工作方式⏹高频信号⏹收发信机工作方式⏹分类定义及应用⏹定义：将线路两端的电气量转换为高频信号，利用输电线路构成的高频通道，将高频信号传送至对端进行比较，从而决定是否动作的一种继电保护。
⏹应用：110KV重要线路、220KV及以上线路⏹高频保护不能单端运行。
基本结构框图高频通道的构成及工作方式构成：有“相－相”制和“相－地”制两种。
我国常用“相－地”制1、输电线路：传送工频和高频信号2、高频阻波器：将高频信号的传送范围限制在被保护线路内。
即通工频阻高频。
为由电感线圈与可变电容器组成的并联谐振回路，谐振频率为高频信号的频率。
3、耦合电容器（结合电容器）：将低压的高频收发信机与高压的输电线路隔离；与连接滤波器构成高频串联谐振回路，通高频。
即通高频阻工频。
4、连接滤波器：两侧分别构成高频串联谐振回路，通高频；两侧阻抗与连接元件的波阻抗相匹配，以减少高频能量的附加损耗。
5、放电间隙：防止过电压对收发信机的损坏。
接地刀闸：检修、调试高频保护时保证人身安全。
6、高频电缆：将室内的收发信机与室外设备连接起来并屏蔽干扰信号。
7、高频收发信机：发送和接受高频信号。
工作方式：1、故障时发信方式（正常时无高频电流方式、短期发信方式）（a）2、长期发信方式（正常时有高频电流方式）（b）3、移频方式（c）高频信号⏹定义：指线路故障时两端保护所传送的信息或命令。
⏹高频电流：频率为40～500kH Z之间的电流。
⏹利用方式根据收信机输出信号与本侧保护输出信号之间的逻辑关系分为：1、允许信号：允许保护动作跳闸的高频信号。
闭锁信号：制止保护动作将保护闭锁的高频信号。
3、跳闸信号：线路对端发来的直接使保护动作跳闸的高频信号。
收发信机工作方式⏹单频制：各侧收信机和发信机工作频率相同即收信机不仅可接受本侧发信机发送的信号还可接受对侧发信机发送的信号。
⏹双频制：各侧收信机和发信机工作频率不同即收信机只接受对侧发信机发送的信号。
8.电网的高频保护
高频方向保护
高频闭锁方向保护通过高频通道间接比 较被保护线路两端的功率方向，以判断 是保护范围内部故障还是外部故障。 保护采用故障时发信方式，并规定线路 两端功率从母线流向线路时为正方向， 由线路流向母线为负方向。
高频方向保护
当系统发生故障时，若功率方向为正，则高 频发信机不发信，
输 电 线 路 保 护 小 结
对继电保护装置的四个基本要求，最重要的是 可靠性，也是电力系统作保护配置时应首先考 虑的因素。
对于35kV以下的小电流接地系统输电线路保护，要 求发生任何类型的相间短路时跳三相，并进行三相 一次自动重合闸，一般配置电流速断、过电流保护 及三相一次自动重合闸装置；对于单相接地故障， 要求配置单相接地选线保护装置。当有两个以上电 源并联运行时，为获得切除故障的选择性，要求电 流保护具有方向性，即方向电流保护。对于双回平 行输电线路，根据需要配置横差动保护。 对于大电流接地系统110kV环网输电线路，发生任何 类型的相间、接地故障均要求切除三相，并进行检 定重合闸装置，一般配置相间距离保护和反应接地 故障的零序方向电流保护及检定重合闸装配。
高频保护的分类
按高频信号作用分为闭锁信号、允许信 号、跳闸信号； 按高频通道工作方式分为线路正常运行 时长期发信工作方式及只有在线路故障 时才启动发信的故障启动发信方式。 按对高频信号的调制方式可分为幅度调 制和频率调制； 按两端高频信号的频率的异同分为单频 制和双频制。
发展及应用
自20世纪的20年代末和30年代初，高频闭锁方 向保护和电流相位差动高频保护相继问世。从 20世纪50年代起，这两种高频保护得到不断改 进和发展。 目前，高频闭锁方向保护和电流相位差动高频 保护（其中包括高频距离保护）已成为220KV及 以上电网的主保护，在110-220kv输电线路上高 频保护的动作时间为50ms左右，在330kv及以上 线路为40ms以下。它们对于电力系统的稳定运 行和安全可靠的工作起了十分重要作用。
第四章 高频保护
高频电缆、保护间隙及接地刀闸的作用
高频电缆是将位于室外的连接滤波器与位于 主控制室内的高频收发信机连接起来。 保护间隙与连接滤波器的一次绕组并联，用 以保护高频电缆和高频收发信机免受过电压 侵袭。 接地刀闸是在检修或调试高频收发信机和连 接滤波器时，用于安全接地，以保证人身和 设备的安全。
四、高频信号的分类
闭锁信号：只有当本端保护动作， 同时又收不到闭锁信号时，则动 作于跳闸。因此，收不到闭锁信 号是保护动作于跳闸的必要条件。 允许信号：只有当本端保护动作， 同时又有允许信号，则动作于跳 闸。因此，收到允许信号是保护 动作于跳闸的必要条件。 跳闸信号：不管本端保护是否起 动，只有收到对端发来的跳闸信 号，则动作于跳闸。因此，收到 跳闸信号是保护动作于跳闸的充 分而必要条件。
高频收发信机的作用
高频收发信机是用以发送和接收高频信号的。 高频发信机部分由继电部分控制，通常是在电力系 统发生故障时，继电部分起动之后它才发出信号。 由高频发信机发出的高频信号，通过高频通道输送 到对端，被对端的高频收信机所接收，同时也被本 端的高频收信机所接收。 高频收信机接收到本端和对端所发送的高频信号， 再经过比较判断后，从而决定保护是否动作跳闸。
一、高频闭锁方向保护的基本工作原理
例如：
对于故障线路BC：两端的功率方向为正，两端 都不发闭锁信号，因此保护3和4瞬时动作于跳 闸。 对于非故障线路AB、CD：靠近故障点一端的功 率方向为负，则该端的保护2和5发出闭锁信号， 此信号一方面被自己的收信机接收，同时经过 高频通道被对端的收信机收到，使得保护1、2 和5、6都被闭锁。
本章重点讨论高频闭锁方向保护和相差动高频保护的基本工作原理第一节高频保护的基本概念在220kv及以上电网中为了保证系统并列运行的稳定性提高输送功率减少故障损失往往要求继电保护能无延时地切除线路上任一点故障即要求继电保护能实现全线速动
高频保护原理讲解
不灵敏元件2LJ：启动跳闸回路（整定值大，
=(1.6~2.0)Idz.1LJ ）
Idz.2LJ
方向元件GJ：正方向（母线→线路）：动作于停
讯
反方向（线路→母线）：不动作
13
闭锁式普通方向高频保护结构示意图
14
(2) 采用两个启动元件的作用
* 如果用一个启动元件LJ来代替1LJ和2LJ （启讯与保护启动公用）
超高压线路都配置有线路纵联保护，实现全线快速 切除各种类型的短路故障。
以华中电网为例，500KV线路均使用允许式和混合 式，220KV省网间联络线采用允许式和闭锁式。
（一）、超范围允许式纵联保护
超范围是指构成线路纵联保护的保护装置中的方 向元件（包括零序、负序功率方向）的保护范围 大于线路长度，而方向阻抗保护范围要大于线路 长度1.3~1.5倍。载波通道中采用的允许式信号， 为了提高允许信号抗干扰能力，采用移频健控 （FSK）式传输方式。
23
4、闭锁式高频距离保护
* 以无方向性或无完全方向性的ZIII（全阻抗ZKJ或 偏移特性阻抗ZKJ）作为高频部分的启讯元件。
* 以具有完全方向性的ZII（方向ZKJ）作为高频部 分的方向判别元件。
• ZI为独立的方向阻抗特性的距离I段元件。 (1)外部故障时：两端ZIII启动，先发闭锁讯号。
远故障点端的ZII动作（正向），闭锁JZ1，停讯。 近故障点端的ZII不动（反向），不停讯。 两端皆可收到闭锁讯号→JZ2不动（高频出口不 动）。
高频保护 原理与试验
2011-4-20
1
开场白
与本次培训有关的话题，需要占 用各位几分钟的宝贵时间，请大 家多多包涵
“、西数、日立
“责任感”
2
高频保护的基本原理
高频保护的基本原理
高频保护是指在电力系统中，为了保护设备和线路不受到高频干扰的影响而采取的一系列措施。
高频保护的基本原理是通过对电力系统中的高频信号进行检测和分析，及时采取相应的保护措施，以确保电力系统的安全稳定运行。
首先，高频保护的基本原理是基于对电力系统中的高频信号进行监测和分析。
电力系统中存在着各种各样的高频信号，如雷电击打、电弧放电、谐波等，这些高频信号可能会对电力设备和线路造成损坏。
因此，通过对这些高频信号进行监测和分析，可以及时发现潜在的危险，从而采取相应的保护措施。
其次，高频保护的基本原理是基于对高频信号的特征进行识别和分类。
不同类型的高频信号具有不同的特征，如频率、幅值、波形等，通过对这些特征进行识别和分类，可以判断高频信号的来源和性质，从而有针对性地采取保护措施，避免对电力系统造成损害。
另外，高频保护的基本原理还包括对高频信号进行定位和定量分析。
通过对高频信号的定位和定量分析，可以确定高频信号的发生位置和强度，从而有针对性地采取相应的保护措施，最大程度地减少对电力设备和线路的影响。
最后，高频保护的基本原理还包括对高频信号进行响应和处理。
一旦发现电力系统中存在高频信号的干扰，高频保护系统会立即做出相应的响应和处理，如切断故障回路、调整设备参数、发出警报等，以保护电力系统的安全稳定运行。
综上所述，高频保护的基本原理是通过对电力系统中的高频信号进行监测、分析、识别、分类、定位、定量分析和响应处理，以确保电力系统的安全稳定运行。
通过科学合理地应用高频保护技术，可以有效地减少设备损坏和线路故障，提高电力系统的可靠性和稳定性。
电网高频保护
电网高频保护第一节高频保护的基本概念一、概述高频保护：是用高频载波代替二次导线，传送线路两侧电信号，所以高频保护的原理是反应被保护线路首末两端电流的差或功率方向信号，用高频载波将信号传输到对侧加以比较而决定保护是否动作高频保护与线路的纵联差动保护类似，正常运行及区外故障时，保护不动，区内故障全线速动。
二、载波通道的构成原理目前应用比较广泛的载波通道是“导线一大地”制，其构成如图所示。
组成：1.高频阻波器2．结合电容器3．连接滤波器4．高频电缆5．保护间隙6．接地刀闸7．高频收、发信机1、高频阻波器高频阻波器是由电感线圈和可调电容组成的并联谐振回路，使高频电流限制在被保护输电线路以内。
而工频电流可畅通无阻.2．结合电容器它是一个高压电容器，电容很小，对工频电压呈现很大的阻抗，使收发信机与高压输电线路绝缘，载频信号顺利通过3．连接滤波器它是一个可调节的空心变压器，与结合电容器共同组成带通滤波器，连接滤波器起着阻抗匹配的作用，可以避免高频信号的电磁波在传输过程中发生反射，并减少高频信号的损耗，增加输出功率。
4．高频电缆用来连接户内的收发信机和装在户外的连接滤波器。
5．保护间隙保护间隙是高频通道的辅助设备。
用它来保护高频电缆和高频收发信机免遭过电压的袭击。
6．接地刀闸接地刀闸也是高频通道的辅助设备。
在调整或检修高频收发信机和连接滤波器时，用它来进行安全接地，以保证人身和设备的安全。
7．高频收、发信机高频收发信机的作用是发送和接收高频信号。
发信机部分是由继电保护来控制，通常都是在电力系统发生故障时，保护起动之后它才发出信号，但有时也可以采用长期发讯的方式。
由发信机发出信号，通过高频通道为对端的收信机所接收，也可为自己一端的收信机所接收。
高频收信机接收到由本端和对端所发送的高频信号。
经过比较判断之后，再动作于跳闸或将它闭锁。
三、高频信号的利用方式按高频通道的工作方式分成经常无高频电流经常有高频电流在这两种工作方式中，按传送的信号性质，又可以分为传送闭锁信号、允许信号和跳闸信号三种类型。
高频保护——精选推荐
章 高频保护什么叫高频保护高频保护就是将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一个高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
．高频保护是如何分类的按照工作原理分两大类，即方向高频保护和相差高频保护。
①方向高频保护：比较被保护线路两侧的功率方向。
②相差高频保护：比较被保护线路两侧的电流相位。
在高压电网中，高频保护的作用是什么高频保护用在远距离高压输电线路上，对被保护线路上任一点各类故障均能瞬时由两侧切除，从而提高电力系统运行的稳定性和重合闸的成功率。
第６什么叫高频闭锁距离保护高频闭锁距离保护的基本原理是利用增量元件作为启动元件，在故障时启动高频收发信机，发送高频闭锁信号，利用距离段或段方向阻抗继电器作为故障功率判别元件，如果内部故障，两侧距离保护段或段测量元件动作，停发高频闭锁信号，瞬时跳闸切除故障。
如果外部故障，正方向侧距离段方向阻抗继电段或器动作，停止发信，但反方向侧方向阻抗元件不动作，继续发信以闭锁对侧保护。
这样，高频闭锁距离保护既具有高频保护全线速动的功能，段又有距离保护①跳闸信号：跳闸）所示，高频信号是跳闸的充分条件。
②允许信号：跳闸）所示，高频信号是跳闸的必要条件。
③闭锁信号：跳闸）所示，收不到高频信号是跳闸的必要条件。
做相邻后备保护的功能。
高频闭锁距离保护的主要缺点是高频保护和距离保护的接线互相连在一起不便于运行维护和检修。
试述高频信号的分类及应用按高频信号的应用分三类，即跳闸信号、允许信号及闭锁信号。
高频信号逻辑图如图所示。
跳闸门“或”门）跳闸与跳闸“非”门图高频信号逻辑图“或”，如图“与”门，如图“非”，如图试述高频闭锁方向保护的基本原理双电源网络接线如图所示。
当内部接地时，保护动，两侧都不发高频信号，保护动作跳外部接地时，保护动，它们发出高频闭锁信号，送至保护线路均保持不动。
图双电源网络接线这种保护是以由短路功率为负的一侧发出高频闭锁信号，这个信号被两端的收信机所接收，而把保护闭锁，故称高频闭锁方向保护。
高频保护
福州大学电气工程与自动化学院
邵振国
11
高频远方跳闸保护
利用跳闸信号实现高频远方跳闸保护；
D1处短路； D2处短路； D 处短路；
Z1m
D1 D
Z1
高频发信 高频收信 跳闸
或
D2
Z1n
福州大学电气工程与自动化学院
邵振国
12
高频远方跳闸保护
DL
利用允许信号实现高频远方跳闸保护；
或 高频发信 高频收信
福州大学电气工程与自动化学院 邵振国 35
线路分布电容对相差高频保护 的影响
M N 小负荷运行
Zm
I m I c
Zn
I n
I n
I n
I c
I m
U
大负荷运行
I c
U I m
福州大学电气工程与自动化学院
邵振国
福州大学电气工程与自动化学院 邵振国 29
外部故障电流的相位差
CT和保护装置的误差220； 信号传输误差L； 最大相位差180±（220＋L）；
福州大学电气工程与自动化学院
邵振国
30
闭锁角和动作角
不动作区： 1800 b 1800 b
动作区： dz dz
福州大学电气工程与自动化学院 邵振国 6
高频保护通道的短时发信工作 方式
正常运行情况下，收、发信机一直处于不工作状态， 高频通道中没有高频信号通过；只有在系统中发生故 障时，发信机才由起动元件起动，高频通道中才有高 频信号通过；故障切除后，发信机经一定延时后自动 停止发信，通道中的高频信号也随之中断； 可以减少对相邻通道中信号的干扰； 延长收、发信机的寿命； 要求保护中应有快速动作的起信元件； 为了对通道和收、发信机进行完好性的检查，要有人 工起信措施。
高频保护基本知识
线路纵联（高频）保护基本知识1、什么是输电线路的纵联差动保护？其特点是什么？输电线路的纵联差动保护是指用某种通信通道（简称通道）将输电线两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是范围之外，从而决定是否切断被保护线路。
2、纵联保护的通道可分为几种类型？纵联保护的通道类型有：（1）电力线载波纵联保护（简称高频保护）。
（2）微波纵联保护（简称微波保护）。
（3）光纤纵联保护（简称光纤保护）。
（4）导引线纵联保护（简称导引线保护）。
3、什么是信号？需要传送的信息就是信号。
继电保护装置信号的作用就是信号与保护之间的逻辑关系。
例如：在故障启动发信方式中，高频电流的出现为信号；在长期发信方式中，高频电流的无成为信号；高频保护的信号有以下三种：4、通道的工作方式故障时发信、长期发信；5、高频信号的分类及作用（1）闭锁信号：他是阻止保护动作于跳闸的信号。
换言之，无闭锁信号时保护作用于跳闸的必要条件。
同时满足本端保护元件动作和无闭锁信号两个条件时，保护才作用于跳闸。
其逻辑框图如图3-4（a）所示。
（2）允许信号：它是允许保护动作于跳闸的信号。
换言之，有允许信号是保护动作于跳闸的必要条件。
只有同时满足本端保护元件动作和有允许信号两个条件时，保护才动作于跳闸，其逻辑框图如图3-4（b）所示。
（3）跳闸信号。
它是直接引起跳闸的信号。
此时与保护元件是否动作无关，只要收到跳闸信号，保护就作用于跳闸，如图3-4（c）所示。
远方跳闸式高频保护就是利用跳闸信号。
6、纵联保护出现的理由：（1）电流、距离保护存在问题：不能瞬时切除全线故障（切除线路末端故障时有一定的延时）；（2）电压等级提高，要求全线瞬时切除故障，电流、距离保护无法做到，纵联保护能瞬时切除全线故障7、高频通道的构成原理8、纵联保护的分类：（1）按通道分有：A、电力线载波纵联保护（简称高频保护）；B、微波纵联保护（简称微波保护）；C、光纤纵联保护（简称光纤保护）；D、导引线纵联保护（简称导引线保护）；（2）按判定故障是在区内还是在区外的方式分有：方向高频（比较电流或功率方向）和相差高频（比较电流相位）；（3）按信号方式分有：允许式高频和闭锁式高频；（4）启动方式分：距离、9、各类高频保护的特点：（1）导引线纵联保护（也称输电线路纵差动保护）：A、构成原理：通过比较被保护线路两端电气量（电流、功率）大小和方向原理构成；B、纵差动保护存在问题：⏹可瞬时动作切除全线范围内故障⏹需要敷设与输电线路等长的导引线，经济上不划算⏹导引线故障的监视问题如何解决？C、纵差动保护原理接线：采用环流法接线；（2）相差高频保护：比较被保护线路两端电流的相位，内部短路时线路两端电流方向均为母线流向线路，而外部短路时靠近故障点侧电流方向由线路流向母线，如图：通过鉴别高频信号的连续性可以判别是内部还是外部短路工作原理：起动元件：I2、I4低灵敏度，I1、I3高灵敏度，用于起动收发信机操作元件：控制收发信机发信比相元件：比较电流相位（3）方向高频保护：比较被保护线路两端的功率方向，以判别输电线路内部或外部故障；其工作基本原理是：若约定由母线送至线路的方向为正，则在外部故障时，两侧功率方向相反，保护不动作；内部故障时，两侧功率近似同相，保护应动作，因此只要得知线路两侧功率同时为正，就发出跳闸脉冲。
高频保护
高频保护概念高频保护是用高频载波代替二次导线，传送线路两侧电信号的保护，原理是反应被保护线路首末两端电流的差或功率方向信号，用高频载波将信号传输到对侧加以比较而决定保护是否动作。
高频保护包括相差高频保护、高频闭锁距离保护和功率方向闭锁高频保护。
高频保护组成高频保护由 1.高频阻波器2．结合电容器3．连接滤波器4．高频电缆5．保护间隙6．接地刀闸7．高频收、发信机组成。
1、高频阻波器高频阻波器是由电感线圈和可调电容组成的并联谐振回路，使高频电流限制在被保护输电线路以内。
而工频电流可畅通无阻.2．结合电容器它是一个高压电容器，电容很小，对工频电压呈现很大的阻抗，使收发信机与高压输电线路绝缘，载频信号顺利通过3．连接滤波器它是一个可调节的空心变压器，与结合电容器共同组成带通滤波器，连接滤波器起着阻抗匹配的作用，可以避免高频信号的电磁波在传输过程中发生反射，并减少高频信号的损耗，增加输出功率。
4．高频电缆用来连接户内的收发信机和装在户外的连接滤波器。
5．保护间隙保护间隙是高频通道的辅助设备。
用它来保护高频电缆和高频收发信机免遭过电压的袭击。
6．接地刀闸接地刀闸也是高频通道的辅助设备。
在调整或检修高频收发信机和连接滤波器时，用它来进行安全接地，以保证人身和设备的安全。
7．高频收、发信机高频收发信机的作用是发送和接收高频信号。
发信机部分是由继电保护来控制，通常都是在电力系统发生故障时，保护起动之后它才发出信号，但有时也可以采用长期发讯的方式。
由发信机发出信号，通过高频通道为对端的收信机所接收，也可为自己一端的收信机所接收。
高频收信机接收到由本端和对端所发送的高频信号。
经过比较判断之后，再动作于跳闸或将它闭锁。
