太阳能电池板标准测试方法

（模拟太阳能光）

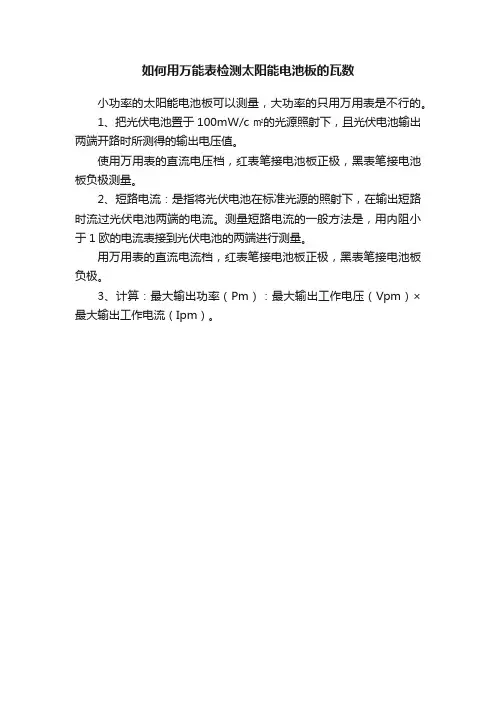

一、开路电压：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，直接测试值为开路电压；

二、短路电流：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，直接测试值为短路电流；

三、工作电压：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，正负极并联一个相对应的电阻，（电阻值的计算：R=U/I），测试值为工作电压；

四、工作电流：用500W的卤钨灯，0～250V的交流变压器，光强设定为3.8~4.0万LUX，灯与测试平台的距离大约为15-20CM，串联一个相对应的电阻，（电阻值的计算：R=U/I），测试值为工作电流。

问:太阳能电池板在阴天或日光灯下能产生电吗?

答:准确的说法是产生很小的电流.基本上可以说是忽略不计.

问:在白炽灯下或阳光下能产生多大电流?

答:在白炽灯下距离远近都是有差别的.同样阳光下上午,中午,下午,产生的电流也是不同的.

问:太阳能测试标准是什么?在白炽灯下多大灯泡多远距离测试算标准呢?

答:太阳能测试标准光照强度为:40000LUX,温度:25度.我们做过测试一般

白炽灯100W, 距离0.5-1CM,这样测试和标准测试相差不大.

问:太阳能电池板寿命是多长时间?

答:一般封装方式不同使用寿命会不同,一般钢化玻璃/铝合金外框封装寿命20年以上.环氧树脂封装15年以上.

问:为什么太阳能电池在太阳底下和出厂测试参数不同?

答: 99%工厂用流明计测出的是光通量的数值.但是实际上太阳能电池板是根据照度来转换电能的，照度越强功率值越大

太阳能电池和电池板测试解决方案

已有 158 次阅读2011-6-25 11:51|个人分类:光伏文档|关键词:解决方案太阳能电池电池板

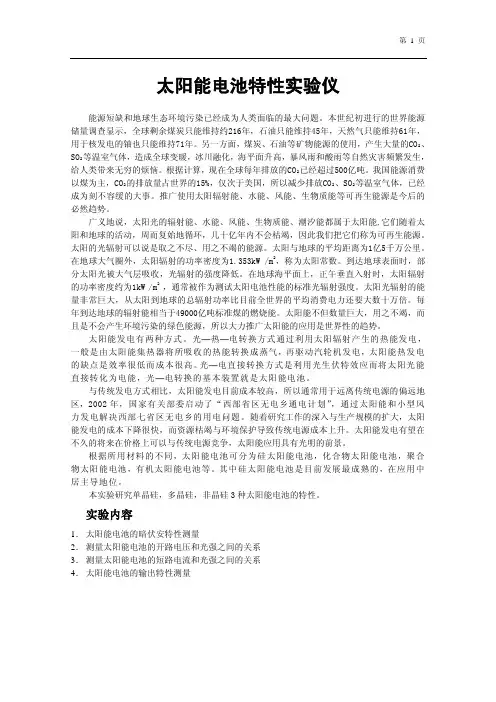

迅速增长的太阳能产业对太阳能电池及电池板测试有极为紧迫的需要。如今的解决方案大体又有两种：

一是全套专用的系统，

二是利用现有标准化仪器及软件进行系统集成。集成的方案能建造更低成本的测试系统，并可根据测试要求的变化修改测试系统。例如，如果您的测试要求更高精度或更宽电流范围，需要更换的就只是测试系统中的个别仪器，而不是整个系统。此外，标准化的硬件和软件也可用于其它的测试系统。太阳能电池在研发、质量保证和生产中都需要测试。虽然对于不同的行业和应用，如用于太空或在地面上，测量精度、速度和参数的重要性会有不同，但有一些在任何测试环境都必

须测量的重要参数：

1、开路电压 (Voc)，没有电流时的电池电压

2、短路电流(Isc)，负载电阻为零时从电池流出的电流

3、电池最大功率输出(Pmax)，电池产生最大功率时的电压和电流点。通常把I-V 曲线上的Pmax点作为最大功率点(MPP)

4、Pmax的电压(Vmax)，电池在Pmax的电压电平

5、Pmax的电流(Imax)，电池在Pmax的电流电平

6、器件的转换效率(η)，太阳能电池接到电路时转换（从吸收光至电能）和收集功率的百分比。计算方法是用标准条件（STC）和太阳能电池表面积（Ac,单位是m2）下的最大功率点Pmax除以输入光辐照度(E,单位是W/m2)

7、填充因子(FF)，最大功率点Pmax与开路电压(Voc)及短路电流(Isc)之比

8、电池的二极管特性

9、电池的串联电阻

10、电池的旁路电阻

太阳能电池开路电压(Voc)一般在3V至0.6V范围，短路电流(Isc)通常低于8A。太阳能电池板通常定义为封装和连接在一起的一个以上电池。太阳能电池板有不同的电压和电流范围，但功率产生能力一般为50W至300W。太阳能电池和电池板有许多相同的需测参数，如Voc, Isc, Pmax和I-V曲线。

图1. 太阳能电池I-V曲线。

这里的两象限电源是指一种能够吸入和输出电流，即具有正电流和负电流能力的仪器。这类仪器组合了电子负载和直流源的功能。在本节中，我们把这种两象限电源简称为“直流源”。负电流是指直流源作为电子负载吸入的阱电流，正电流是指直流源的输出电流。为捕获电池的Pmax，Voc，Isc和I–V特性，可让直流源工作于恒压（CV）模式，由此产生的电流，无论是正电流还是负电流，就都可用该直流源测量。当然，为得到高吞吐率和精确的I–V曲线，这样的仪器必须有高测量精度，以及实现快速和精确电压跳步变化的能力。由于太阳能电池测试往往需要长电缆，以及直流源和太阳能电池间存在着开关，因此需要直流源有远端感应能力。为防止测试系统中电压的振荡，远端感应必须有高稳定性。有害的振荡会降低精度和吞吐率。

四象限直流源成本较高，但能提供负电压和负电流。它用于太阳能电池测试有两个原因：首先是为克服电池中的任何串联电阻。图2示出带串联电阻（Rs）的太

阳能电池等效电路。

图2. 太阳能电池等效电路。

您可用稍偏负的电压建立跨Rs的零电位，以进行真实的Isc测量。第二个原因是用负电压值全面表征电池电气特性可能需要对电池反向偏置。对电池施加反向偏置，在图3曲线的线性区测量电压变化引起的泄漏电流变化，就可计算电池的旁路或并联电阻，即电池的Rp。

图3. 太阳能电池的反向偏置区。

在图3中，反向偏置电流代表从DC源流入至电池的电流。图3所示的电池击穿区也可由工作于反向偏置电流的电池超出线性区确定。

两象限设备不能产生像四象限设备那样的负电压，但可通过简单的切换而作为四象限设备使用。图4a和4B显示用包括两象限直流源和一个简单矩阵开关的测试系统表征太阳能电池。

在图4a中，用一个简单的矩阵开关把直流源输出线和远端感应线接到太阳能电
