电泳件的检验标准

电泳检验标准

3.5照明要求：在光度大于70W发上的环境下检验，（以光度仪测试结果为准）。
4缺陷定义
4.1严重缺陷此种缺陷将导致装配者或使用者受到伤害或产品不能执行其功能之缺陷。
4.2主要缺陷
将可能造成产品之功能故障，降低其使用效能或其它有关客户主要规定品质偏差的缺陷，或可能影响出货的标准规定及对产品的使用者造成不良抱怨，均属主要缺陷。
1目的
1.1为确保龙发金属表面处理有限责任公司生产产品的质量符合要求，特制定此检验标准；
1.2用以规范和统一电泳检验方案，内容及判定标准。
2
2.1本标准必须由培训合格之人员执行；
2.2检验中如有疑问及争执，以顾客质量代表最终判定为准；
2.3如有本标准未涉及的项目及书面文字无法描述者，以顾客质量代表最终判定为准；
在产品表面所残留的油污
面积小于1/10，且未腐蚀至基材
面积大于1/10，且
腐蚀至基材
整个工件金属全部腐蚀至基材
目视检查
任何位置的翘曲，变形都不允许
目视检查与
样件对比
刮伤长在13毫米，宽
0.2毫米，面积
1000-5000内（平方毫
米）只允许有2处
油渍裸手触摸时没有粘手感，且未有结成块状
刮伤长在13毫米, 宽0.2毫米，面积
2.4当本标准与客户标准相冲突时优先采用客户标准；
2.5若新项目不断出现或本标准中有未涉及到的内容，应在本标准中加入并进行整理。
3检验条件：
3.1检验工具：目视；
3.2检验距离：检验物距眼睛30-50cm；
3.3检验角度：水平方位45°，上下左右转动15°；
3.4按正常规定要求的距离和角度要求扫描整个检测面10—15秒钟为准；

制件电泳判定标准

电泳件外观检查标准
一、目的
本标准为明确制件外观质量:的描述、检验方法、判定标准、为制造过程及外观检马佥提供依据，特制订本评价标准。

二、范围: 适用于本公司制件外观质量检验判定标准。

三、面级定义
1、A级面：上壳体上表面；下壳体底面（外露面）（见图1）
2、B级面：上壳体下表面、下壳体上表面；（见图2）
图2—B级面
四、外观检验方法及判定标准标准
1-目视要求：上午10时至下午3时，室外多云自然光或下述光线相近的室内适当亮度的日光灯光（500-80（Hux）。

眼睛与被检样件距离0. 4m-0. 6m,与被检表面成45°、90°、135°的角度进行注视检查。

2.触摸要求：需佩戴检验专用手套。

相关文件
《出库检验记录》^
《岀厂检验报告》
如客户有特殊要求，按客户要求执行。

本标准未尽事宜请参考同行业及其它公司的相关标准及规范，版权所有，未经允许不得转
编制审核
批准:
五、八、。

电泳件外观检验标准

电泳件外观检验标准电泳件外观检验是指对电泳件的外观质量进行检查和评定的过程，其目的是为了保证电泳件的外观质量符合相关标准和客户的要求，提高产品的质量和市场竞争力。

本文将介绍电泳件外观检验的标准和方法，以及常见的外观缺陷和处理措施。

一、外观检验标准。

1. 表面平整度，电泳件的表面应平整光滑，不得有凹凸、皱纹、气泡、流痕等缺陷。

2. 涂层附着力，电泳件的涂层应牢固附着在基材表面，不得有脱落、剥落、起泡等现象。

3. 涂层厚度，电泳件的涂层厚度应符合设计要求，不得低于或超过标准规定的范围。

4. 表面光泽度，电泳件的表面应具有一定的光泽度，不得出现暗淡、发白等情况。

5. 色泽一致性，同一批次的电泳件应具有一致的色泽，不得出现色差、色斑等问题。

二、外观检验方法。

1. 目测检查，通过肉眼观察电泳件的表面质量，检查是否有凹凸、气泡、流痕、脱落等现象。

2. 器具检测，使用表面粗糙度仪、厚度计、光泽度计等专业仪器对电泳件进行表面质量的检测和测量。

3. 对比检验，将待检电泳件与标准样品进行对比，检查色泽、光泽度、平整度等是否符合标准要求。

三、常见外观缺陷及处理措施。

1. 凹凸、皱纹，可能是由于材料表面不平整或涂装工艺不当造成的，应重新调整涂装工艺，保证涂装均匀平整。

2. 气泡、流痕，可能是由于底材表面有油污、水分等导致的，应加强底材清洗和预处理工艺。

3. 脱落、剥落，可能是由于底材表面处理不当或涂装工艺不合理导致的，应重新设计涂装工艺，提高涂层附着力。

4. 色差、色斑，可能是由于涂料配比不当或工艺控制不严导致的，应调整涂料配比和严格控制工艺参数。

四、结语。

电泳件外观检验是保证产品质量的重要环节，只有严格按照标准进行检验，及时发现和处理外观缺陷，才能生产出外观优良的电泳件，满足客户的需求。

希望本文介绍的电泳件外观检验标准和方法能够对相关人员有所帮助，提高电泳件的外观质量，推动行业的发展和进步。

电泳检验标准

1 目的1.1为确保龙发金属表面处理有限责任公司生产产品的质量符合要求，特制定此检验标准；1.2用以规范和统一电泳检验方案，内容及判定标准。

2 职责及权限:2.1 本标准必须由培训合格之人员执行；2.2 检验中如有疑问及争执，以顾客质量代表最终判定为准；2.3 如有本标准未涉及的项目及书面文字无法描述者，以顾客质量代表最终判定为准；2.4 当本标准与客户标准相冲突时优先采用客户标准；2.5 若新项目不断出现或本标准中有未涉及到的内容，应在本标准中加入并进行整理。

3 检验条件：3.1检验工具：目视；3.2检验距离：检验物距眼睛30-50cm；3.3检验角度：水平方位45°，上下左右转动15°；3.4按正常规定要求的距离和角度要求扫描整个检测面10—15秒钟为准；3.5照明要求：在光度大于70W发上的环境下检验，（以光度仪测试结果为准）。

4 缺陷定义4.1严重缺陷此种缺陷将导致装配者或使用者受到伤害或产品不能执行其功能之缺陷。

4.2主要缺陷将可能造成产品之功能故障，降低其使用效能或其它有关客户主要规定品质偏差的缺陷，或可能影响出货的标准规定及对产品的使用者造成不良抱怨，均属主要缺陷。

4.3次要缺陷指不影响产品的适用性和功能性或外观的缺陷，对产品的使用者不会造成不良反应或影响之缺陷，均属次要缺陷。

5 表面定义：5.1 ：A级面:正常使用中，直接观察到的主要外漏表面（正常观察产品的正面），如龙杰产品打标识面或齿轮均属正面5.2 ：B级面:正常使用中，不直接观察到但外漏次要表面（正常观察产品的上下·左右侧面和背面）5.3 : C级面：产品在移动或被打开时才能看到的面，如机箱的底面，内部零件的表面等。

6 电泳通常缺陷判定标准表6.1：白件来料不良判定标准6.2：黑件不良判定标准（N=数量，L=长度，W=宽度，H=高度（深度））。

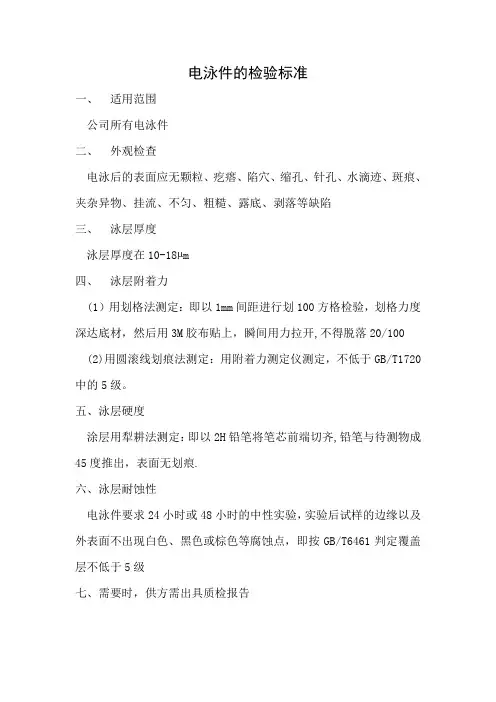

电泳件的检验标准
一、适用范围
公司所有电泳件
二、外观检查
电泳后的表面应无颗粒、疙瘩、陷穴、缩孔、针孔、水滴迹、斑痕、夹杂异物、挂流、不匀、粗糙、露底、剥落等缺陷
三、泳层厚度
泳层厚度在10-18µm
四、泳层附着力
(1）用划格法测定：即以1mm间距进行划100方格检验，划格力度深达底材，然后用3M胶布贴上，瞬间用力拉开,不得脱落20/100 (2)用圆滚线划痕法测定：用附着力测定仪测定，不低于GB/T1720中的5级。

五、泳层硬度
涂层用犁耕法测定：即以2H铅笔将笔芯前端切齐,铅笔与待测物成45度推出，表面无划痕.
六、泳层耐蚀性
电泳件要求24小时或48小时的中性实验，实验后试样的边缘以及外表面不出现白色、黑色或棕色等腐蚀点，即按GB/T6461判定覆盖层不低于5级
七、需要时，供方需出具质检报告。

阴极电泳工艺与检验标准

阴极电泳工艺与检验通用规范文件编号: HBWP—YJDY—2015编制：张龙审批: 胡方灿批准：蒋祖君年月日发布年月日执行1 范围本标准规定了阴极电泳的工艺过程控制、质量控制及质量要求。

本标准适用于工程机械产品钢板厚度在4mm一下的薄板件（驾驶室、覆盖件、电控柜）以及无机加工面、加工孔的结构件的防护底涂层。

2 规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 1720 漆膜附着力测定法GB/T 1730 漆膜硬度检测法摆杆阻尼试验GB/T 1731 漆膜柔韧性测定法GB/T 1732 漆膜耐冲击测定法GB/T 1771 色漆和清漆耐中性盐雾性能的测定GB/T 6739 漆膜铅笔硬度测定法GB/T 9286 色漆和清漆漆膜的划格试验GB/T 9753 色漆和清漆杯突试验GB/T 13312 钢铁件涂装前除油程度检验方法（验油试纸法）HG/T 3334 电泳漆漆膜制备法HG/T 3335 电泳漆电导率测定法HG/T 3336 电泳漆泳透力测定法HG/T 3337 电泳漆库仑效率测定法HG/T 3338 电泳漆沉淀积量测定法HG/T 3339 电泳漆泳透力测定法（钢管法）3 术语3.1 电泳电泳涂装是带电荷的水溶性涂料粒子，在电场作用下，在相反电荷电极上沉积形成涂层的工艺.有阴极电泳与阳极电泳之分。

3.2 泳透力泳透力是指电泳液在规定的电泳条件下（电压、时间、固体分和PH值）,深入被屏电极点沉积的能力。

3。

3 槽液固体分系指电泳槽液中成膜物质（树脂与颜料）的含量，一般以质量百分数表示.4 工艺4。

1 工艺流程图4。

1.1 电泳工艺流程图4.1.2 前处理工艺流程图4。

2 工艺过程4。

电泳检验标准

1 目的1.1为确保龙发金属表面处理有限责任公司生产产品的质量符合要求，特制定此检验标准；1.2用以规范和统一电泳检验方案，内容及判定标准。

2 职责及权限:2.1 本标准必须由培训合格之人员执行；2.2 检验中如有疑问及争执，以顾客质量代表最终判定为准；2.3 如有本标准未涉及的项目及书面文字无法描述者，以顾客质量代表最终判定为准；2.4 当本标准与客户标准相冲突时优先采用客户标准；2.5 若新项目不断出现或本标准中有未涉及到的内容，应在本标准中加入并进行整理。

3 检验条件：3.1检验工具：目视；3.2检验距离：检验物距眼睛30-50cm；3.3检验角度：水平方位45°，上下左右转动15°；3.4按正常规定要求的距离和角度要求扫描整个检测面10—15秒钟为准；3.5照明要求：在光度大于70W发上的环境下检验，（以光度仪测试结果为准）。

4 缺陷定义4.1严重缺陷此种缺陷将导致装配者或使用者受到伤害或产品不能执行其功能之缺陷。

4.2主要缺陷将可能造成产品之功能故障，降低其使用效能或其它有关客户主要规定品质偏差的缺陷，或可能影响出货的标准规定及对产品的使用者造成不良抱怨，均属主要缺陷。

4.3次要缺陷指不影响产品的适用性和功能性或外观的缺陷，对产品的使用者不会造成不良反应或影响之缺陷，均属次要缺陷。

5 表面定义：5.1 ：A级面:正常使用中，直接观察到的主要外漏表面（正常观察产品的正面），如龙杰产品打标识面或齿轮均属正面第 1 页；共6 页标题：电泳外观标准发布日期编号：版本号：发布状态第 2 页；共 6 页5.2 ：B 级面:正常使用中，不直接观察到但外漏次要表面（正常观察产品的上下·左右侧面和背面） 5.3 : C 级面：产品在移动或被打开时才能看到的面，如机箱的底面，内部零件的表面等。

6 电泳通常缺陷判定标准表 6.1：白件来料不良判定标准序号项目缺陷描述允收图片缺陷图片允收轻微缺陷主要缺陷检验方法 1生锈/氧化暴露在空气中的金属表面发生的化学反应面积小于1/10，且未腐蚀至基材面积大于1/10，且腐蚀至基材整个工件金属全部腐蚀至基材目视检查2变形局部形状产生变异任何位置的翘曲，变形都不允许//目视检查与样件对比3碰伤/划伤零件表面的呈凹陷或条状的浅沟刮伤长在13毫米，宽0.2毫米，面积1000-5000内（平方毫米）只允许有2处刮伤长在13毫米，宽0.2毫米，面积1000-5000内（平方毫米）只允许有2-7处不超过正常制造标准（如由于定位偏而造成的压伤不允收）目视检查与样件对比标题：电泳外观标准发布日期编号：版本号：发布状态第 3 页；共 6 页4 油污在产品表面所残留的油污油渍裸手触摸时没有粘手感，且未有结成块状油渍裸手触摸时有粘手感，且有结成块状/目视检查与样件对比5 漏加工来料产品未加工完整不允收不允收不允收目视检查与样件对比6铁屑在冲切面形成的突起多余物，在边沿或孔上呈突起状突出边缘小于0.1mm0.1<突出毛边<=0.15mm突出边缘大于0.15mm ，尖利可能造成伤害目视检查与样件对比7管内异物管内有多余残留的异物不允收不允收不允收目视检查与样件对比6.2：黑件不良判定标准（N=数量，L=长度，W=宽度，H=高度（深度））序号项目缺陷描述允收图片缺陷图片允收轻微缺陷主要缺陷检验方法标题：电泳外观标准发布日期编号：版本号：发布状态第 4 页；共 6 页1水印电泳时水未擦干导致的水流印1.物件外表面夹水纹明显，经后续加工可消除；2.物件外表面夹水纹明显，经后续加工不可消除，但对产品外观无影响物件外表面夹水纹明显，经后续加工不可消除，影响产品外观物件外表面，A 级面，不能有明显的夹水纹目视检查2积瘤在工件表面出现局部的油漆堆积现象A 面：不允收；B 面：L ≤3.50mm ，W ≤2mm ，H ≤1.0mm ；C 面：L ≤4.50mm ，W ≤3mm ， H ≤1.0mm不允收不允收目视检查3碰伤/划伤零件表面的呈凹陷或条状的浅沟面壳·支架·底壳的A/B 都不允许B 面：L ≤1.0,N=1B 面：L>1.0，N>1目视检查4桔皮喷涂面因涂料附着力差而导致起皱，象桔子皮样的外观。

电镀、电泳件外观检验标准

文件名称
编
号
Q/QX-JS-P-004
电泳件外观检验标准
版
本号
A
共4
页
第
1页
漏镀
产品表面
不允许有镀层
未镀上的情况
电镀件A面或B面有漏底材现象，不可接受
电镀件A面或B面有相关镀层未镀上，不可接受
电极点周围有未镀上痕迹，组装后不能完全遮盖，其外露面积 S≤2mm²，且40cm处观察不明显
电镀件凹位或阴角位明显发黄，组装后又不能够遮盖的，不可接受
电镀件内部出现发黄面积超过其他所在面的1/3或在组装后基本可遮盖，可接受
电镀件内部未镀上的地方生锈，不能接受
六价铬
六价铬含
量低于
1000ppm
六价铬含量超标，不能接受
8 装配标准
8.1 与本产品相配的其他配件应进行试装，要求配合良好。

8.2 产品装配后，有转动部位处，应无干涉或受阻的现象。

8.3 带螺母的产品需试打螺丝，用扭力计以2.5kg的力将配套螺丝打入螺母内，无打不进打不紧（滑牙）或难打现象。

（最大破坏力必须小于3.5kg）。

电泳制品标准

电泳制品检验标准
一、适用范围
东莞市昊航精密五金制品有限公司所有电泳件
二、外观检查
电泳后的表面应无颗粒、疙瘩、陷穴、缩孔、针孔、水滴迹、斑痕、夹杂异物、挂流、不匀、粗糙、露底、剥落等缺陷
三、泳层厚度
泳层厚度在15-25µm ；（另：返工件产品膜厚也不能超过50um）四、泳层附着力
（1）用划格法测定：即以1mm间距进行划100方格检验，划格力度深达底材，然后用3M胶布贴上，瞬间用力拉开，不得脱落10/100
（2）用圆滚线划痕法测定：用附着力测定仪测定，不低于GB/T1720中的5级。

五、泳层硬度
涂层用犁耕法测定：即以2H铅笔将笔芯前端切齐，铅笔与待测物成45度推出，表面无划痕。

六、泳层耐蚀性
电泳件要求24小时或48小时的中性实验，实验后试样的边缘以外表面不出现白色、黑色或棕色等腐蚀点，即按GB/T646判覆盖层不低于5级
七、需要时，供方需出具质检报告。

钣金电泳件技术要求和试验方法

钣⾦电泳件技术要求和试验⽅法钣⾦⼆次加⼯(电泳件)⽬次前⾔............................................................................. II 钣⾦电泳件检验规范. (13)1 范围 (13)2 规范性引⽤⽂件 (13)3 技术要求及试验⽅法 (13)4 检验规则 (15)5 标志、包装、运输和贮存 (16)6 对⽐及审查(针对新⼚家、新物料) (16)附录 A （规范性附录）涂膜⼀般制备⽅法 (21)附录 B （规范性附录）涂膜（漆膜）外观质量测定⽅法 (22)附录 C （规范性附录）涂膜（漆膜）厚度测定⽅法 (23)附录 D （规范性附录）涂膜（漆膜）光泽度测定⽅法 (24)附录 E （规范性附录）涂膜（漆膜）附着⼒测定⽅法—划格法 (25)附录 F （规范性附录）涂膜（漆膜）铅笔硬度测定⽅法 (26)附录G （规范性附录）涂膜（漆膜）冲击⼒测定⽅法 (27)附录H （规范性附录）涂膜（漆膜）耐中性盐雾性能测定 (28)附录I （规范性附录）涂膜（漆膜）柔韧性测定⽅法--圆柱法 (30)附录J （规范性附录）钣⾦喷塑件、电镀件、电泳件、喷漆件检验报告模板 (31)钣⾦电泳件检验规范1 范围本标准规定了钣⾦电泳件产品的技术要求、试验⽅法、检验规则及标志、包装、运输、贮存要求。

本标准适⽤于公司家⽤和类似⽤途电器产品⽤的钣⾦电泳件的检验。

2 规范性引⽤⽂件下列⽂件对于本⽂件的引⽤是必不可少的，凡是注⽇期的引⽤⽂件，仅注⽇期的版本适⽤于本⽂件。

凡是不注⽇期的引⽤⽂件，其最新版本（包括所有的修改单）适⽤于本⽂件。

QJ/GD 12.12.004 环保标识使⽤管理规定QJ/GD 40.01.011 外协外购件⼊⼚验收通则QJ/GD 92.00.001 环保产品中有害物质控制管理规定3 技术要求及试验⽅法3.1 外观3.1.1 漆膜完整，⽆起泡、针孔、杂质、划伤、露底等缺陷，切边及孔边⽑刺不能⼤于0.1mm。

电泳及喷塑质量标准技术协议

1．电泳的品质标准：
序号
检验项目
技术要求
试验方法
1
电泳外观
电泳后的表面应平整光滑，无明显的颗粒、疙瘩、陷穴、缩孔、针孔、水滴迹、斑痕、夹杂异物、挂流、不匀、粗糙、露底、剥落等缺陷。
目测检验
2
泳层厚度
15~25µm
3
泳层附着力
以1mm间距进行划100方格检验，划格力度深达底材，然后用3M胶布贴上，瞬间用力拉开，不得脱落20%
目测检验
3
塑膜附着力
用裁纸刀在涂层表面以1mm为间隔从垂直交叉方向切划下若干个方格，（注意刀片划割时应垂直于工件表面，且一定要切透到金属，（若涂层超过50微米则切线间距就为2mm），用透明胶带（25.4mm*50.8mm以上尺寸附着力度为10N/25mm），沿一切线方向贴在有方格的涂层上，（胶带不能起皱，用手指推紧胶带使其与涂层紧密接触），快速拉起胶带，观察工件表面变化，只能起线不能起面。（一个方格中20%面积被撕下为此方格被撕下，有方格被撕下为不合格品）
执行国际标准
注：喷塑件的抽样及检验判别按GB2828中一次抽样,Ⅱ级检查水平、AQL CR=0 ;A=0.65;B=2.5规定进行。
按技术要求中描述，进行检验。（CR类）
4
塑膜颗粒
漆膜表面不应有明显的颗粒，A类部件：1平方分米内Φ1.0mm的颗粒≤3颗，为合格；
B类部件：1平方分米内Φ1.0mm的颗粒≤5颗，为合格；
按技术要求，目测检验
1.A类部件：
2.B类部件：
6
残件及划伤
喷塑件有破裂、断柱、断扣、明显刮伤、碰伤
目测检验
硬度
2H铅笔
划格法测定
4
泳层耐蚀性
盐雾实验500小时无锈蚀。

电泳漆件检验标准

电泳漆件检验标准
应在标准光源对色灯箱CAC-600箱内，以目视方法进行。

进料检验记录砂眼、砂点(目视检测)外观不应有针孔、流漆、橘皮、皱纹等现象杂色流漆（聚油）
橘皮、皱纹针孔哑色(不折光)使用60º光泽度仪检测符合GB9754，光泽度60GS以上附着力(百格)测试用百格刀在试件表面划出方格，再用3M胶纸粘贴，然后用橡皮擦在胶纸上面来回摩擦数十次，使其完全密贴后，撕开胶纸，胶纸与试件表面成45°角迅速斜拉试件经百格测试，涂漆膜厚层不可有2格以上剥离为附着力合格。

铅笔硬度测试用H级硬度(4H、5H)之铅笔测试，以45º角用1mm/s速度500g力划过。

试件经铅笔划过，，擦拭干净后涂漆膜厚层不出现划痕为合格。

屈曲性冲击测试把试件放到冲击实验机工作台上做冲击试验试件经屈曲性测试，涂漆膜厚层不可有剥离：
正面冲击：500g重*500mm反面冲击：500g重*250mm进料检验记录膜厚测试用膜厚仪测量试件涂漆层膜厚膜厚一般要求：0.02～0.03mm，涂膜均一性。

酒精测试白色棉质软布（或脱脂棉）蘸来回擦拭50次烤漆表面无变化﹐或涂漆颜色无沾染到棉布（或脱脂棉）上为合格。

盐水喷雾测试用盐雾测试机（室温35º，氯化钠溶液5±1%的浓度，PH值6.5～7.2，喷雾的压力1.3～1.5c㎡）
测试时间为500小时，试件涂漆表面不能出现剥落、孔眼、起皱、锈斑、变色等为合格。

耐温测试60℃～70℃烘烤48小时无皱纹起泡、裂纹、脱皮、变色等状态出现。

耐水测试40℃水温置放超过500小时涂漆表面无明显变化为合格。

编制/日期：
审核/日期：
批准/日期：2。

电泳检验标准

检验方法
1
水印
电泳时水未擦干导致的水流印
1.物件外表面夹水纹明显，经后续加工可消除； 2.物件外表面夹水纹明显，经后续加工不可消除，但对产品外观无影响
物件外表面夹水纹明显，经后续加工不可消除，影响产品外观
物件外表面，A级面，不能有明显的夹水纹
目视检查
2
积瘤
在工件表面出现局部的油漆堆积现象
A面：不允收； B面：L≤3.50mm，W≤2mm，H≤1.0mm； C面：L≤4.50mm，W≤3mm， H≤1.0mm
C面：L<0.25，H<0.2，N=1
A、B：0.1<L<0.2，0.1<H<0.15；N=1：
C面：0.25<L<0.35；0.2<H<0.0.25；N=1
任何影响产品外观/机械寿命的颗粒
目视检查与样件对比
6
沙眼
细小杂质颗粒压入零件表面。
A、B面：L<0.1，H<0.1，N=1;
C面：L<0.25，H<0.2，N=1
3.5照明要求：在光度大于70W发上的环境下检验，（以光度仪测试结果为准）。
4 缺陷定义
4.1严重缺陷
此种缺陷将导致装配者或使用者受到伤害或产品不能执行其功能之缺陷。
4.2主要缺陷
将可能造成产品之功能故障，降低其使用效能或其它有关客户主要规定品质偏差的缺陷，或可能影响出货的标准规定及对产品的使用者造成不良抱怨，均属主要缺陷。
A、B：0.1<L<0.2，0.1<H<0.15；N=1：
C面：0.25<L<0.35；0.2<H<0.0.25；N=1
任何影响产品外观/机械寿命的沙眼

电泳件附着力检测方法

电泳件附着力测试方法1.工具：试板（平整金属料板，委外电泳的由电泳厂商提供，自制电泳的由保定成聚提供；材质DC01-06/SPHC/QSTE420，建议尺寸为75mm*75mm, 2.0T-3.0T，数量3块）、百格刀、钢板尺、透明压敏胶粘带（粘着力10±1N /25mm）胶带、放大镜（2~3倍）。

2.将准备好的3块试板，在常温条件（温度23±2℃，湿度50%±5%）下放置16h以上。

3.用钢板尺及刀片/百格刀对试板进行划线，横竖各6条直线，直线间距1mm，呈网格状。

划线速度均匀，且划透至试板底材表面。

4.用均匀速度拉出一段胶带，最前端去掉，剪下约100mm长的胶带。

把该胶带的中心点放在网格上方，方向与其中一组划线平行，然后用手指把胶带在网格区上方的部位压平，需确保网格区域与胶带完全接触。

5.胶带贴好后5min内，拿住胶带悬空的一端，胶带与试板约60°的角度，在0.5~1.0s内匀速的将胶带从试板上撕离。

6.在良好的照明环境中，使用放大镜（2~3倍）仔细观察试板上的网格区域，观察过程中缓慢的转动试板，以使试验面的观察和照明不局限在一个方向。

根据观察结果与下表进行比对，判定测试结果是否通过。

前三项（0,1,2）为通过，后三项（3,4,5）为不通过。

附着力等级对照表备注：1.由于骨架和仪表板加强梁等较大样件不便于以上附着力确认，并且造成材料浪费，故采用试板代替。

2.试板边角位置打孔后用钢丝固定于电泳样件上一起电泳，原则上在样件的三处悬挂位置均匀分布。

3.附着力检测保留检测记录，如检测过程中发现附着力不合格，需立即将检测结果反馈至技术人员进行确认与解决。

项目移交前反馈至座椅开发部/SQE，项目移交后反馈至事业部商技/生技。

4.检测频率暂定每周一次，后续根据电泳质量稳定情况，降低检测频率为每月一次，以座椅开发部通知为准。

5.供应商直接提供的电泳产品，由座椅开发部与供应商沟通附着力检测事宜，要求供应商每周提供附着力检测结果给检验人员确认。

15-电泳件的检验标准

页码：第1页共4页一、范围本标准使用于本公司电泳产品的来料质量验收。

二、引用文件JB/T10242-2013《阴极电泳涂装通用技术规范》GB/T1720-2008《漆膜附着力测定法》GB/T6461-2005《金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》三、表面区分区域特性范围重要程度A面主要外露面指产品的正面，即产品安装后最容易看到的部位。

或物料的外观面对最终产品的外观、功能、客户使用有重大影响或客户有要求。

极重要B面次要外露面指产品的侧面、向下外露面、边位、角位、接合位、内弯曲位,或物料装配成产品后，对产品的外观要求、客户使用无影响或此面对功能调试没有影响。

重要C面不易看到的面指产品安装后的隐藏位、遮盖位。

或物料装配成产品后，对参数调试无影响，纯属设计需要或此面有喷漆要求，或非喷漆面不外露面。

一般重要四、定义气泡:指因为电泳工艺原因产品表面出现的气泡。

脱落:指电泳产品表面涂漆层掉。

漏漆:指电泳产品要求电泳面实际未涂漆。

花斑:指电泳前因基本材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。

黑点:指电泳产品表面存在的黑色圆点。

发黄:指电泳产品表面的颜色显示黄色状态。

色差:指偏离标准色度的量。

凸起:指因材料本体或外来物出现高于平面的现象。

水印:指电泳后因为清洗水未及时干燥或干燥不彻底所形成的印迹。

砂眼:指表面的疏松针孔。

挂具印:指电泳表面处理生产过程中，因装挂用于辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。

颗粒:指因材料杂质或外来物的影响而在表面形成的、颜色与正常表面一致的凸起现象。

异物:指由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同色的斑点。

电泳前划痕:指电泳或氧化之前因操作不当、或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部摩擦痕迹,一般呈细线型。

浅划痕:膜层表面划伤，但未伤至底层(即底层未暴露);对其他无膜层表面则为:目测不明显、手指甲触摸有凹马感、伤及材料本体的伤痕。

电泳产品检验作业指导书

LOGO
XXXXXXXXX 有限公司
电泳产品检验作业指导书
文件编号
KL-WI-PZ-55-A
物料名称
轮毂
编制部门品质部
发行日期
2018-5-28
第 1 页共 1 页
序号检验项目技术要求
特性分级检测工具/仪器检验频次备注（或附图）
1 周转运输电泳零件采用专用运输车进行周转，层与层之间产品不能有接触，防止刮擦引起磕碰掉漆。

上下架产品要求轻拿轻放。

C
周转车/目测
每批
2 外观外表面光亮光滑，电泳层细密平整，无缩孔、漆瘤、花纹、麻点、脱落掉漆、划痕、碰伤、腐蚀、表面氧化等。

C 目测 100% 检查/批
3 漆膜厚度 15-25μm （具体按作业指导书规定要求）
B 磁性涂层测
厚仪 5只/批
4 电泳层附着
力
GB/T9286画格法（先用百格刀在电泳件上划出规定的方格，然后用合格胶带贴紧进行剥离，产品表面无脱落现象。

） A 百格刀/胶带
1只/批
5 盐雾试验中性盐雾试验中持续喷雾96小时，盐雾经过的地方不能出现红锈痕迹，无电泳层起泡、剥落现象（或按客户图纸要求） A 盐雾试验箱
1只/1批/
周
6 ☆环保要求
应符合汽车禁用物质（GB/T 30512-2014）相关标准或客户企业规定标准要求
A 第三方检测 1次/半年
备注
☆：为型式试验，每半年测试一次并保留试验报告。

标记处数更改文件号
更改内容
更改签字
日期
编制审核批准
2018-5-28
张三
李四
王五
齿上颗粒齿上磕碰掉漆。

电泳检验指导书

目测灰尘最多允许5目测露白在风机外壳和法兰的安装孔与转子外壳的轴孔内露白其余地方允许一点或线露白目测照片1划伤最多允许个单位区域允许1处最大5mm长02mm宽目测表面表面最大粗糙度与油漆无光目测照片2表面不得有桔皮效应目测水泡和弹坑状最多允许个单位区域最多允许2处最大面积1mm201mm目测不得有条纹台阶状目测电泳不平整与电泳干后痕迹以照片3与扎照片4为极限目测照片3照片4不得有部分分解再溶解目测尺寸漆膜厚度符合图纸要求镀层测试仪性能百格测试需符合iso2409
检验项目
产品名称
零件名称
零件图号
工序名称
工序号
页次
检验项目
检验要求
检测方法
照片
外观
颜色
颜色为深黑色RAL 9005，变色即不合格。
目测
灰尘
最多允许5颗
目测
露白
1.在风机外壳和法兰的安装孔与转子外壳的轴孔内露白
2.其余地方允许一点或线露白
目测
照片1
划伤
最多允许2处，1个单位区域允许1处，最大5mm长，0.2mm宽
百格测试
需符合ISO 2409:2007 1级标准,即"切边交叉点位置上有小方块脱落,但受影响范围不超过5%"
百格刀(或美工刀)
胶带
照片1
照片2
照片3
照片5
目测
表面
表面最大粗糙度与油漆无光泽
目测
照片2
表面不得有桔皮效应
目测
m高
目测
不得有条纹，台阶状
目测
电泳不平整与电泳干后痕迹以照片3与扎照片4为极限
目测
照片3照片4
不得有部分分解，再溶解
目测
尺寸
漆膜厚度
符合图纸要求
镀层测试仪
性能

电镀、电泳件外观检验标准

电泳件外观检验标准
1、目的
制定本标准以有效地控制电泳产品的质量。

2、范围
本标准使用于本公司电泳产品外观的质量验收。

3、表面区分
4、定义
气泡：指因为电泳工艺原因产品表面出现的气泡。

脱落：指电泳产品表面涂漆层掉。

漏漆：指电泳产品要求电泳面实际未涂漆
花斑：指电泳前因基本材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。

黑点：指电泳产品表面存在的黑色圆点。

7缺陷分类表
白印有明显的异色
白印或黑印面积S<2mm2,40cm处观察不明显斑迹
8装配标准
与本产品相配的其他配件应进行试装，要求配合良好。

产品装配后，有转动部位处，应无干涉或受阻的现象。

带螺母的产品需试打螺丝，用扭力计以的力将配套螺丝打入螺母内，无打不进打不紧（滑牙）或难打现象。

（最大破坏力必须小于）。

电泳件的检验标准

页眉内容
电泳件的检验标准
一、适用范围
公司所有电泳件
二、外观检查
电泳后的表面应无颗粒、疙瘩、陷穴、缩孔、针孔、水滴迹、斑痕、夹杂异物、挂流、不匀、粗糙、露底、剥落等缺陷
三、泳层厚度
泳层厚度在10-18µm
四、泳层附着力
（1）用划格法测定：即以1mm间距进行划100方格检验，划格力度深达底材，然后用3M胶布贴上，瞬间用力拉开，不得脱落20/100
（2）用圆滚线划痕法测定：用附着力测定仪测定，不低于GB/T1720中的5级。

五、泳层硬度
涂层用犁耕法测定：即以2H铅笔将笔芯前端切齐，铅笔与待测物成45度推出，表面无划痕。

六、泳层耐蚀性
电泳件要求24小时或48小时的中性实验，实验后试样的边缘以及外表面不出现白色、黑色或棕色等腐蚀点，即按GB/T6461判定覆盖层不低于5级
七、需要时，供方需出具质检报告
页脚内容1。
