pwm波的原理及应用
PWM波的原理和应用
PWM波的原理和应用1. 原理概述脉冲宽度调制（PWM）是一种调制技术，通过调整脉冲信号的宽度来控制输出信号的平均功率。
PWM波的形式类似于脉冲信号，但它的周期固定，只有脉冲宽度发生变化。
PWM波能够利用数字信号来模拟连续的模拟信号，被广泛应用在电力电子领域、自动化控制系统等领域。
2. PWM波的生成方式在数字电路中，PWM波通常通过计数器和比较器来生成。
生成PWM波的基本步骤如下： 1. 设置计数器的初始值。
2. 计数器不断递增，当计数器的值小于比较器的值时，输出逻辑高电平；当计数器的值大于或等于比较器的值时，输出逻辑低电平。
3. 当计数器的值达到设定的周期时，重新设置计数器的初始值。
3. PWM波的应用3.1 电力电子领域PWM波在电力电子领域发挥着重要的作用，常见应用有： - 变频调速控制：将PWM波直接应用在交流电动机上，可以通过改变PWM波的占空比控制电机转速，实现变频调速。
- 逆变器：逆变器中利用PWM波控制电路的开关状态，将直流电源输出转换为交流电源输出。
- 电力转换器：PWM波可以应用在各种电力转换器中，如交流电压调节器、直流电源和电焊机等。
3.2 自动化控制系统PWM波在自动化控制系统中也有广泛的应用，例如： - 数字-模拟转换器（DAC）：PWM波可以通过滤波电路转换为模拟信号，用于输出到模拟设备。
- 舵机控制：舵机通常使用PWM波进行控制，通过改变PWM波的占空比控制舵机转角。
- LED调光：PWM波可以用于控制LED的亮度，通过改变PWM波的占空比来实现亮度调节。
3.3 在音频和视频领域的应用•音频信号处理：PWM波可以模拟模拟音频信号，通过改变PWM波的占空比来实现音频信号的调节，例如音量控制。
•音频放大器：PWM波可以应用在音频放大器中，将输入音频信号转换为PWM波，再通过滤波电路得到模拟音频信号输出。
•数字电视和显示器：PWM波可以用于控制LED背光的亮度，通过改变PWM波的占空比来实现灰度调制。
PWM波的原理与应用
PWM波的原理与应用1. 什么是PWM波PWM（Pulse Width Modulation）波是一种脉冲宽度调制技术，通过调节脉冲的宽度来控制信号的平均功率。
PWM波通常由一个周期性的高电平和低电平组成，其中高电平的持续时间被称为脉冲宽度，用占空比来表示。
占空比是高电平时间与周期时间之比，通常以百分比的形式表达。
2. PWM波的原理PWM波的原理基于时间上的分解，通过快速开关电源，将电压变为高频的脉冲波形。
在每个周期内，改变脉冲的宽度来控制电流的大小。
当脉冲宽度较大时，平均电流较大；当脉冲宽度较小时，平均电流较小。
这种方式可以在保持电压不变的情况下，改变负载电流的平均值。
3. PWM波的应用3.1 电机控制PWM波广泛应用于电机控制领域。
通过改变PWM波的占空比，可以调节电机的转速和扭矩。
在调速电机中，通常使用PWM信号来驱动电机，通过改变脉冲宽度，控制电机的转速。
而在电动车、步进电机等控制中，PWM波被用来控制电机的转矩。
3.2 LED调光PWM波也常用于LED照明领域。
由于LED的亮度和电流的关系是非线性的，因此使用PWM波来调整亮度是一种常见的方法。
通过改变PWM的占空比，可以调整LED的亮度，实现灯光的调光效果。
由于PWM波的频率较高，人眼无法感知，因此可以实现无闪烁的调光。
3.3 无线通信PWM波也可以用于无线通信系统中。
在调制解调器中，常使用PWM波来调制信号，将模拟信号转换为数字信号进行传输。
在无线电频率调制中，PWM波也被广泛应用于射频信号的调制。
3.4 电力转换PWM波还被应用于电力转换器中。
由于PWM波可以控制电流的平均值，因此在直流-交流转换器、交流-直流转换器等电力转换器中，PWM技术可以有效地实现能量的高效转换和控制。
4. PWM波的优点•高效率：由于PWM波调整电流的平均值而不是电压，因此可以提高能量利用率。
•简单：PWM技术的实现相对简单，成本较低。
•精确控制：通过调整占空比，可以精确地控制电流、功率等参数。
pwm波产生的原理
pwm波产生的原理一、引言脉冲宽度调制（PWM）是一种用于控制电子设备的方法，它通过改变信号的占空比来控制输出电压或电流。
PWM波产生的原理是基于时间间隔和占空比的变化来实现对输出信号的精确控制。
在本文中，我们将深入探讨PWM波产生的原理及其应用。
二、PWM波概述PWM波是一种周期性方波信号，其周期为T，占空比为Duty Cycle （DC）。
在一个完整的周期内，PWM波由两个状态组成：高电平和低电平。
高电平持续时间为TDuty Cycle*T，低电平持续时间为(1-Duty Cycle)*T。
三、产生PWM波的方法1.模拟方式模拟方式是最早也是最简单的产生PWM波形的方法。
这种方法使用一个可变电阻器和一个稳压器构成一个简单的反馈环路，通过调节可变电阻器来改变反馈电压从而改变输出信号占空比。
这种方法具有简单易行、成本低廉等优点，但存在精度不高、受环境干扰大等缺点。
2.数字方式数字方式是现代产生PWM波形最常用也最有效率的方法。
它使用微控制器或FPGA等数字电路来产生PWM波形，具有精度高、稳定性好、灵活性强等优点。
数字方式产生PWM波形的核心是计数器，通过计数器的计数值和设定值之间的比较来确定输出信号的占空比。
四、PWM波的应用1.电机控制PWM波可用于直流电机和交流电机的控制。
在直流电机中，PWM波可以改变电机绕组中通入电流的方向和大小，从而控制电机转速和方向。
在交流电机中，PWM波可以通过变频器将交流电源转换为直流电源，并通过调节占空比来改变输出频率和幅值。
2.LED调光LED灯具常常使用PWM波进行调光。
通过改变PWM波形信号的占空比，可以改变LED灯具输出光线强度，实现亮度调节。
3.音频放大器PWM波也可用于音频放大器中。
将音频信号与高频三角波进行比较后得到一个模拟信号，然后经过滤波后得到原始音频信号。
五、总结本文深入探讨了PWM波产生的原理及其应用。
从模拟方式到数字方式再到应用领域，我们了解到了PWM波的基本概念和产生方法，以及其在电机控制、LED调光和音频放大器等领域中的应用。

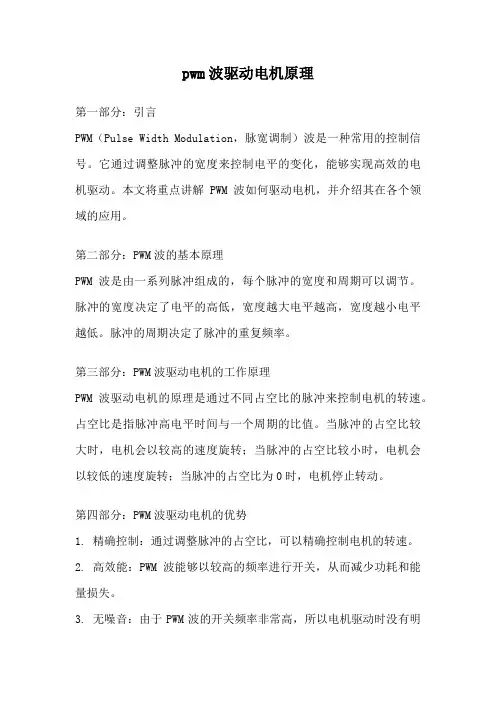

pwm波驱动电机原理
pwm波驱动电机原理第一部分：引言PWM（Pulse Width Modulation，脉宽调制）波是一种常用的控制信号。
它通过调整脉冲的宽度来控制电平的变化，能够实现高效的电机驱动。
本文将重点讲解PWM波如何驱动电机，并介绍其在各个领域的应用。
第二部分：PWM波的基本原理PWM波是由一系列脉冲组成的，每个脉冲的宽度和周期可以调节。
脉冲的宽度决定了电平的高低，宽度越大电平越高，宽度越小电平越低。
脉冲的周期决定了脉冲的重复频率。
第三部分：PWM波驱动电机的工作原理PWM波驱动电机的原理是通过不同占空比的脉冲来控制电机的转速。
占空比是指脉冲高电平时间与一个周期的比值。
当脉冲的占空比较大时，电机会以较高的速度旋转；当脉冲的占空比较小时，电机会以较低的速度旋转；当脉冲的占空比为0时，电机停止转动。
第四部分：PWM波驱动电机的优势1. 精确控制：通过调整脉冲的占空比，可以精确控制电机的转速。
2. 高效能：PWM波能够以较高的频率进行开关，从而减少功耗和能量损失。
3. 无噪音：由于PWM波的开关频率非常高，所以电机驱动时没有明显的噪音。
第五部分：PWM波驱动电机的应用1. 电动车：PWM波可以控制电动车的电机转速，从而实现加速、减速和制动等功能。
2. 机器人：PWM波可以控制机器人的各个电机，使其实现精确的动作。
3. 电子设备：PWM波可以控制电子设备中的风扇、电机等，实现温度调节和风力控制。
4. 工业自动化：PWM波可以控制工业设备中的电机，实现自动化生产线的高效运行。
结论：通过本文的介绍，我们了解了PWM波驱动电机的基本原理、工作原理、优势以及应用领域。
PWM波作为一种高效、精确的控制信号，广泛应用于各个领域的电机驱动中。
在未来的发展中，PWM波将继续发挥重要作用，推动电机驱动技术的进步。
pwm波控制电机原理
pwm波控制电机原理PWM波是一种矩形脉冲，它通过快速的电平转变来控制电机的速度和方向。
这种控制方式在现代电子设备中被广泛运用，从机器人到手机，PWM波都被用来控制电机。
下面，我们将分步骤阐述PWM波是如何控制电机的：第一步：了解PWM波的工作原理PWM（脉冲宽度调制）波是一种由脉冲和电平组成的电信号，它通过改变脉冲的宽度来改变信号的平均值。
在PWM波中，脉冲的宽度往往是一个固定的时间段内的变化。
电机控制就是通过PWM波来改变电源电压的有效值，从而改变电机的速度和方向。
在PWM波中，脉冲的宽度越大，电机转速就越快；脉冲的宽度越窄，电机转速就越慢或反转。
第二步：PWM波与电机的连接方式要控制电机，PWM波必须与电机连接。
电机通常由电源输入、地线和一个控制信号引脚组成，该引脚接收PWM信号来改变电机的速度和方向。
通常，PWM信号被施加到电机的控制信号引脚上，并被电机的内部控制系统接受。
这个系统将PWM信号转换为电机所需的电压和电流，从而控制电机的速度和方向。
第三步：编写PWM控制电机的代码在编写控制电机的代码时，我们需要使用控制单板或微控制器。
在这里，我们将使用Arduino控制板（或一个类似的开发板）来控制电机。
示例代码：void setup() {pinMode(motorPin, OUTPUT);}void loop() {int pwmValue = analogRead(pwmPin); // 读取PWM信号analogWrite(motorPin, pwmValue/4); // 控制电机转速}这个代码接受PWM信号，并使用analogWrite函数将PWM信号转换为电机所需的电压和电流，从而控制电机的转速和方向。
第四步：测试电机控制最后，我们将测试电机是否被正确地控制。
我们可以使用示波器来检查PWM波是否正确地与电机连接，并测量电机的转速和方向。
如果电机没有按预期工作，我们可以通过调整PWM信号的频率、幅度和占空比来调整控制。
pwm波有效值
pwm波有效值摘要：一、引言二、PWM波的基本概念1.PWM波的定义2.PWM波的性质三、PWM波的有效值计算方法1.计算公式2.计算实例四、PWM波在实际应用中的优势1.节能2.控制精度高五、PWM波在电机控制中的应用1.电机调速2.电机驱动六、总结正文：一、引言PWM（Pulse Width Modulation，脉冲宽度调制）波是一种广泛应用于电子技术领域的信号调制方式。
在许多实际应用中，有效值（RMS value）是评估PWM波的一个重要参数。
本文将详细介绍PWM波的有效值及其计算方法，以及在实际应用中的优势和应用场景。
二、PWM波的基本概念1.PWM波的定义：PWM波是一种通过对脉冲宽度进行调制的信号，以实现对电机、照明等负载的控制。
2.PWM波的性质：PWM波具有频率高、占空比可调等特点，能够在保证较高控制精度的同时，实现节能的目的。
三、PWM波的有效值计算方法1.计算公式：PWM波的有效值可以通过以下公式进行计算：RMS = (1 / π) * ∫(t=0)^(T/2) [(1 - cos(ωt)) / 2] dt其中，T为脉冲周期，ω为角频率。
2.计算实例：假设某一PWM波的脉冲周期T为1s，角频率ω为2π rad/s，我们可以通过上述公式计算得到其有效值。
四、PWM波在实际应用中的优势1.节能：由于PWM波的占空比可以调节，因此在许多应用场景中，可以通过调节占空比来实现负载的节能。
2.控制精度高：与传统的模拟信号相比，PWM波具有更高的控制精度，能够满足高精度控制的需求。
五、PWM波在电机控制中的应用1.电机调速：通过改变PWM波的占空比，可以实现对电机转速的控制，从而达到调速的目的。
2.电机驱动：PWM波可以作为电机驱动信号，通过改变占空比，实现对电机转矩的控制，从而驱动电机。
六、总结PWM波有效值是评估PWM波的一个重要参数，通过计算可以得到。
PWM的工作原理有哪些应用场合
PWM的工作原理有哪些应用场合1. 什么是PWMPWM（Pulse Width Modulation）全称是脉宽调制，是一种常用的模拟调制技术。
它通过调节高电平和低电平的持续时间来控制输出信号的平均功率。
在PWM 信号中，周期固定，占空比（高电平时间与周期的比值）可调。
传统的PWM信号一般是方波，但也可以是任何形状的波形。
2. PWM的工作原理PWM的工作原理基于周期和占空比的调节。
当PWM信号的周期固定时，通过改变占空比，可以控制输出信号在高电平和低电平之间的时间比例，从而控制电路的平均功率。
在PWM信号中，高电平时间（t_on）和低电平时间（t_off）之和等于一个周期（T），即 t_on + t_off = T。
占空比（duty cycle）定义为高电平时间与周期的比值，即占空比 = (t_on / T) * 100%。
通过改变占空比，可以改变PWM信号高电平和低电平之间高低电平的时间比例，从而改变信号的平均功率输出。
3. PWM的应用场合3.1 控制电机速度PWM通常用于控制电机的速度。
通过改变PWM信号的占空比，可以控制电机供电的平均功率，进而控制电机的转速。
在电机驱动器中，一般使用PWM信号作为控制信号，通过调节占空比，可以精确地控制电机的速度。
3.2 LED调光控制PWM也常用于LED灯的调光控制。
通过调节PWM信号的占空比，可以改变LED灯的亮度。
在LED灯驱动电路中，使用PWM信号来控制LED的驱动电流，进而控制LED的亮度。
3.3 温度控制PWM信号还可以用于温度控制。
通过控制PWM信号的占空比，可以控制加热或制冷设备的平均功率输出。
通过调节占空比，可以精确地控制温度的变化，实现温度的精确控制。
3.4 音频放大器PWM在音频放大器中也有广泛的应用。
通过调节PWM信号的占空比，可以控制音频放大器输出信号的幅值。
在音频放大器电路中，通过将音频信号转换为PWM信号，并控制其占空比，可以实现高效、低失真的音频放大。
PWM波的原理及实际应用
PWM波的原理及实际应用1. 什么是PWM波？PWM（Pulse Width Modulation）是脉宽调制的缩写，是一种在数字电子中使用的一种调制方式。
它可以将不同频率和占空比的信号合成一个数字信号输出。
2. PWM波的原理PWM波是通过不同占空比的方波脉冲信号来模拟模拟信号的一种调制方式。
在PWM波中，方波的宽度是固定的，但占空比可以根据需要调节。
PWM波的输出是由一个基准频率和一个具有不同占空比的方波脉冲信号组成的。
占空比表示方波信号中高电平所占的时间与一个周期的时间比例。
例如，一个50%的占空比表示高电平的时间等于一个周期时间的一半。
3. PWM波的应用3.1 转换器控制PWM波广泛应用于各种类型的转换器控制中，包括DC-DC转换器和AC-DC转换器。
通过调整PWM波的占空比，可以控制转换器的输出电压和电流。
3.2 电机控制PWM波被广泛应用于电机控制中，特别是直流电机和步进电机。
通过改变PWM波的占空比，可以控制电机的转速和转向。
3.3 照明控制PWM波在照明控制中也有广泛的应用。
通过改变PWM波的占空比，可以控制灯的亮度。
这种方式比传统的调光方式更加高效和节能。
3.4 音频处理PWM波还可以用于音频处理。
在数字音频系统中，PWM波可以模拟模拟音频信号，从而实现音频的数字化和信号处理。
4. PWM波的优点4.1 简单高效PWM波的产生和控制非常简单，只需要一个计时器和一个比较器即可。
这使得PWM波成为一种非常高效的信号调制方式。
4.2 精确控制通过改变PWM波的占空比，可以实现对电压、电流、亮度等的精确控制。
这使得PWM波在工业控制和调整中非常有用。
4.3 低功耗PWM波相对于其他调制方式来说，功耗非常低。
因为只有在高电平时才会有电流流过，而在低电平时几乎没有电流流过。
4.4 高抗干扰性PWM波在传输过程中具有较高的抗干扰性。
传输过程中，一旦脉冲信号丢失，由于脉冲宽度较大，临界点的波形扰动对结果影响较小，因此抗干扰性较强。
PWM基本原理及其应用实例
998 0 1320010001581161161655350655350800180080008080111608010010 10脉宽调制(PWM)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
模拟电路模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。
9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。
与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。
模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V, 5V}这一集合中取值。
模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制。
在简单的模拟收音机中，音量旋钮被连接到一个可变电阻。
拧动旋钮时，电阻值变大或变小；流经这个电阻的电流也随之增加或减少，从而改变了驱动扬声器的电流值，使音量相应变大或变小。
与收音机一样，模拟电路的输出与输入成线性比例。
尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的。
其中一点就是，模拟电路容易随时间漂移，因而难以调节。
能够解决这个问题的精密模拟电路可能非常庞大、笨重(如老式的家庭立体声设备)和昂贵。
模拟电路还有可能严重发热，其功耗相对于工作元件两端电压与电流的乘积成正比。
模拟电路还可能对噪声很敏感，任何扰动或噪声都肯定会改变电流值的大小。
数字控制通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。
此外，许多微控制器和DSP已经在芯片上包含了PWM控制器，这使数字控制的实现变得更加容易了。
简而言之，PWM是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
PWM基本原理及其应用实例
PWM基本原理及其应用实例PWM基本原理及其应用实例2009-06-26 14:12:02| 分类：嵌入式技术探索| 标签：|字号大中小订阅～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～理论篇（一）原理介绍～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。
1 PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
冲量指窄脉冲的面积。
效果基本相同，是指环节的输出响应波形基本相同。
低频段非常接近，仅在高频段略有差异。
面积等效原理：分别将如图1所示的电压窄脉冲加在一阶惯性环节（R-L 电路）上，如图2a所示。
其输出电流i(t)对不同窄脉冲时的响应波形如图2b所示。
从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。
脉冲越窄，各i(t)响应波形的差异也越小。
如果周期性地施加上述脉冲，则响应i(t)也是周期性的。
用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。
用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。
SPWM波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM波形。
图3 用PWM波代替正弦半波要改变等效输出正弦波幅值，按同一比例改变各脉冲宽度即可。
PWM电流波：电流型逆变电路进行PWM控制，得到的就是PWM电流波。
pwm波的调制三角波
pwm波的调制三角波摘要：一、引言二、PWM 波的基本概念1.PWM 波的定义2.PWM 波的工作原理三、PWM 波的调制方式1.三角波调制2.方波调制四、三角波调制与PWM 波的关系1.三角波调制原理2.三角波调制对PWM 波的影响五、应用案例1.三角波调制在电机控制中的应用2.三角波调制在LED 亮度控制中的应用六、总结正文：一、引言脉宽调制（PWM）波在电子领域中有着广泛的应用，它通过改变脉冲的宽度来实现对信号的控制。
在实际应用中，PWM 波通常采用不同的调制方式，以满足不同场景的需求。
其中，三角波调制是PWM 波的一种重要调制方式。
本文将详细介绍PWM 波的调制三角波及其应用。
二、PWM 波的基本概念1.PWM 波的定义脉宽调制（PWM）波是一种将模拟信号转换为数字信号的技术，通过改变脉冲的宽度来表示不同的模拟电压值。
PWM 波在通信、控制、电源等领域有着广泛的应用。
2.PWM 波的工作原理PWM 波的工作原理是通过一个比较器，将输入的模拟信号与一个基准电压进行比较。
比较器的输出是一个宽度可调的脉冲信号，根据输入信号与基准电压的大小关系，脉冲信号的宽度会相应地改变。
通过改变脉冲信号的宽度，从而实现对模拟信号的控制。
三、PWM 波的调制方式1.三角波调制三角波调制是一种常用的PWM 波调制方式，它通过一个三角波发生器产生一个三角波信号，然后将三角波信号与基准电压进行比较，从而实现对PWM 波的控制。
三角波调制具有调制精度高、稳定性好等优点，广泛应用于各种电子设备和系统中。
2.方波调制方波调制是另一种常用的PWM 波调制方式，它通过一个方波发生器产生一个方波信号，然后将方波信号与基准电压进行比较，从而实现对PWM 波的控制。
方波调制具有响应速度快、抗干扰能力强等优点，适用于对实时性要求较高的场景。
四、三角波调制与PWM 波的关系1.三角波调制原理三角波调制是通过一个三角波发生器产生一个三角波信号，三角波信号的周期由发生器的参数决定。
pwm(脉冲宽度调制)的工作原理、分类及其应用
pwm(脉冲宽度调制)的工作原理、分类及其应用PWM（Pulse Width Modulation, 脉冲宽度调制）是一种通过改变电路输出高低电平的时间比例，来产生不同的输出电压或输出功率的调制技术。
它被广泛应用于电机控制、照明调节、电源管理等领域。
PWM的工作原理是通过给定一个周期，然后在每个周期内分配一个脉冲宽度，从而产生输出信号。
其输出信号的高低电平比例能够被改变，从而可以控制输出电流或电压的大小。
PWM技术的基本原理是：将所需控制的模拟信号与一个高频的脉冲信号进行比较，通过改变脉冲信号的占空比来控制模拟信号的大小。
根据输出信号的周期和脉冲宽度的变化方式，PWM可分为以下几种类型：1. 单极性PWM：输出信号只有高电平和低电平两种状态，不会出现中间状态。
单极性PWM输出的波形呈现方波状，行驶平稳，肉眼观测基本无抖动。
2. 双极性PWM：可以产生负电压的PWM输出方式，信号可以在赫兹周期内的0V ~ + Vcc 之间波动，同时也可以在0V ~ -Vcc之间波动。
3. 比例PWM：比例PWM是根据输入信号的幅值变化，改变信号高低电平比例的一种方式。
比例PWM输出的波形呈现类似圆形的波形，行驶上比单极性PWM要更稳。
PWM技术被广泛应用于各种领域，例如：1. 电机控制：具有比较器作用的PWM电路，可以通过对电机施加不同的电压和电流，实现电机转速、方向、扭矩等参数的控制。
2. 照明调节：通过调节灯具对PWM信号的响应能力来改变灯光亮度，实现明暗程度的调节。
3. 电源管理：PWM技术可以用来调节电源的输出电压和电流，实现负载的动态功率管理，增强电源的效率和稳定性。
总之，PWM技术是一种能够获取精确控制的调制技术，被广泛应用于各种领域，它在现代电子工业中的作用不可替代。
pwm的频率控制原理及应用
PWM的频率控制原理及应用什么是PWMPWM（Pulse Width Modulation）中文名为脉宽调制，是一种电子信号的调制技术。
它通过控制信号的高电平时间和低电平时间的比例来调整信号的平均电压，从而实现对电压、电流或功率的精确控制。
PWM的原理在PWM技术中，通过调整信号的脉宽和周期来控制电路的输出。
具体来说，当脉冲的高电平时间占整个周期的一定比例时，电路的输出会产生相应的效果，比如改变电流的大小、控制电机的转速等。
具体实现PWM技术的方法有很多种，其中常见的方法是使用计数器和比较器。
计数器用来生成固定频率的计时信号，而比较器则用来将计数器的值与一个可调节的阈值进行比较，从而确定输出信号的脉宽。
PWM的应用PWM技术在各个领域都有广泛的应用。
下面列举几种常见的应用场景：1.电机控制：PWM技术被广泛应用于电机控制中，可以通过调整脉宽比例来控制电机的转速和扭矩。
例如，在机器人控制中，通过调整PWM信号的频率和占空比，可以实现精确的电机控制，从而使机器人实现各种运动。
2.LED灯控制：PWM技术也常用于LED灯的亮度控制。
通过控制PWM信号的占空比，可以精确地调节LED灯的亮度。
这种亮度调节方式具有高效、稳定的特点，被广泛应用于照明系统和显示屏中。
3.电源调节：PWM技术还可以用于电源调节。
通过调整PWM信号的占空比，可以控制开关电源输出电压的大小。
这种电源调节方式具有高效、可调性强的特点，常用于电子设备中。
4.音频放大：PWM技术还常用于音频放大电路中。
通过将音频信号转换为PWM信号，并通过模拟滤波器将其恢复为模拟信号，可以实现高效的音频放大。
5.电磁阀控制：PWM技术也可以应用于电磁阀控制中。
通过调整PWM信号的频率和占空比，可以精确地控制电磁阀的工作状态，从而控制流体的流量。
PWM的优势使用PWM技术有以下几个优势：1.高效性：PWM技术可以减小功率损耗，提高能量的利用率。
通过调整脉冲的占空比，可以控制输出电压或电流的大小，从而实现高效的能量转换。
电力电子技术中的PWM调制技术是什么
电力电子技术中的PWM调制技术是什么在电力电子技术领域中，脉宽调制（PWM）技术是一种常用的调节电压或电流的方法。
PWM技术通过改变电压或电流的占空比（即高电平与总周期的比值）来实现对输出的调整。
本文将介绍PWM调制技术的基本原理及其应用。
一、PWM调制技术的基本原理PWM调制技术的基本原理是通过调节信号的脉冲宽度来控制输出电压或电流的大小。
PWM信号通常由一个固定频率的基准信号和一个可变宽度的调制信号叠加而成。
根据调制信号的宽度，可以将基准信号分为高电平和低电平两部分，从而实现对输出信号的控制。
PWM调制技术的原理可以通过以下公式来表示：V_avg = (D/T) * V_ref其中，V_avg表示输出电压（或电流）的平均值，D表示调制信号的脉冲宽度，T表示基准信号的周期，V_ref表示基准电压（或电流）。
通过调整调制信号的占空比D/T，可以实现对输出信号的精确控制。
当D/T=0时，输出信号的平均值为0；当D/T=1时，输出信号的平均值等于基准信号的幅值。
通过改变D/T的值，可以在这两个极限之间调节输出信号的大小。
二、PWM调制技术的应用1. 电力转换器在电力转换器中广泛应用PWM调制技术。
通过PWM技术，可以精确控制电力转换器的输出波形，以满足不同的需求。
例如，在直流-交流变换器（DC-AC）中，PWM技术可以用来实现对输出交流电压的频率和幅值的调节。
在交流-直流变换器（AC-DC）中，PWM技术可以用于实现对输出直流电压的稳定控制。
2. 变频驱动器PWM调制技术也被广泛应用于变频驱动器中。
变频驱动器通过调节电机的频率和电压，实现对电机转速的控制。
PWM技术可以精确地控制电机供电的电压和频率，从而实现对电机转速的调节。
这种调制方法可以提高电机的效率和响应速度。
3. LED调光在LED照明领域，PWM调制技术被用于实现LED的调光。
通过改变PWM信号的占空比，可以控制LED的亮度。
由于LED的亮度与电流的关系是非线性的，PWM调制技术可以提供更精确的亮度控制，而且可以降低功耗。
pwm波控制led灯的原理
pwm波控制led灯的原理【最新版】目录一、PWM 波的概念与特点二、PWM 波控制 LED 灯的原理三、PWM 波控制 LED 灯的优点四、PWM 波控制 LED 灯的应用实例五、总结正文一、PWM 波的概念与特点脉宽调制（PWM，Pulse Width Modulation）是一种模拟控制技术，通过改变脉冲的宽度来控制输出电压的大小。
PWM 波具有可控性强、输出稳定、节能等特点。
二、PWM 波控制 LED 灯的原理PWM 波控制 LED 灯的主要原理是根据 PWM 波的占空比来调节 LED 灯的亮度。
占空比是指高电平持续时间与整个周期的比值。
当占空比越大，输出电压越高，LED 灯的亮度也越亮；反之，占空比越小，输出电压越低，LED 灯的亮度也越暗。
三、PWM 波控制 LED 灯的优点1.亮度可调：通过改变 PWM 波的占空比，可以实现 LED 灯的亮度调节，满足不同场合和需求的照明效果。
2.节能：PWM 波控制 LED 灯可以实现恒流输出，避免 LED 灯在电压变化时产生的过流损坏，提高 LED 灯的使用寿命和节能效果。
3.输出稳定：PWM 波控制 LED 灯的输出电压稳定，不受输入电压变化的影响，保证 LED 灯的亮度和颜色稳定。
四、PWM 波控制 LED 灯的应用实例1.舞台灯光：通过 PWM 波控制 LED 灯的亮度和颜色，实现舞台灯光的多样化和动态变化效果。
2.车辆信号灯：利用 PWM 波控制 LED 灯的亮度，实现车辆信号灯的醒目和节能效果。
3.室内照明：通过 PWM 波控制 LED 灯的亮度，实现室内照明的智能化和节能效果。
五、总结PWM 波控制 LED 灯具有亮度可调、节能、输出稳定等优点，广泛应用于舞台灯光、车辆信号灯和室内照明等领域。
简述PWM波的原理和应用
简述PWM波的原理和应用1. PWM波的原理PWM（Pulse Width Modulation）波是一种常用的调制技术，通过改变信号的脉冲宽度来实现信号的调制。
其原理主要包括以下几个方面：•基本架构：PWM波主要由一个固定频率的载波信号和一个可变占空比的调制信号组成。
其中，载波信号的频率通常高于信号带宽，可简化滤波器设计。
•脉冲宽度调制：PWM波的调制目标是改变信号的脉冲宽度，从而改变其平均值。
脉冲宽度的变化可以通过调整调制信号的占空比来实现。
占空比越大，平均值越大。
•滤波：由于PWM波含有许多高频成分，需要通过滤波器将其转换成对应的模拟信号。
滤波器通常是一个低通滤波器，用于去除高频部分。
•重构：通过将PWM波转换为模拟信号，可以得到与原始信号相近的波形。
这通常通过使用低通滤波器进行重构。
2. PWM波的应用PWM波在电子工程领域中有广泛的应用，下面列举了一些常见的应用领域和具体应用案例：2.1 电机控制•直流电机控制：PWM波可以通过调整占空比来控制直流电机的转速。
通过改变脉冲宽度，可以实现电机的正转、反转和停止等功能。
•步进电机控制：PWM波可以用于步进电机的控制，通过调整脉冲宽度和频率，可以实现步进电机的定向旋转。
2.2 能源管理•开关电源：PWM波可以用于开关电源的控制。
通过调整开关周期和脉冲宽度，可以实现稳定的电源输出，并提高能源利用率。
•太阳能跟踪器：PWM波可以用于太阳能跟踪器的控制。
通过调整脉冲宽度，可以控制太阳能电池板的转向，以最大限度地吸收太阳能。
2.3 照明领域•LED控制：PWM波可以用于控制LED的亮度。
通过调整脉冲宽度，可以实现不同亮度的LED照明。
•背光控制：PWM波可以用于背光的控制。
通过调整脉冲宽度，可以实现不同亮度的LCD背光控制。
2.4 通信领域•音频编码：PWM波可以用于音频的编码。
通过将音频信号转换成PWM波，可以降低存储和传输的数据量，从而提高数据传输效率。
pwm波的调制三角波
pwm波的调制三角波（原创实用版）目录1.PWM 波的概念和特点2.调制三角波的原理3.PWM 波在实际应用中的优势4.PWM 波的未来发展趋势正文一、PWM 波的概念和特点脉冲宽度调制（PWM, Pulse Width Modulation）波是一种数字信号处理技术，主要通过改变脉冲的宽度来实现对模拟信号的控制。
PWM 波具有以下特点：频率高、抗干扰能力强、输出电压可调范围广、系统稳定性好等。
在众多应用领域中，PWM 波已成为一种重要的信号处理手段。
二、调制三角波的原理调制三角波是一种基于 PWM 波的信号处理技术。
在调制过程中，通过改变三角波的脉宽来实现对信号的调制。
调制三角波的原理可以简单概括为：将一个三角波信号与一个基准信号进行比较，然后根据比较结果来调整三角波的脉宽，从而实现对信号的调制。
三、PWM 波在实际应用中的优势PWM 波在实际应用中具有以下优势：1.系统响应速度快：由于 PWM 波是一种数字信号，其处理速度较快，能够满足高速响应的要求。
2.控制精度高：PWM 波能够实现对信号的精确控制，提高了系统的控制精度。
3.系统稳定性好：PWM 波具有较强的抗干扰能力，能够保证系统在复杂环境下的稳定性。
4.节能效果显著：PWM 波能够实现对电机、照明等设备的智能控制，有效降低能源消耗。
四、PWM 波的未来发展趋势随着科技的不断发展，PWM 波在未来仍具有广泛的应用前景。
其发展趋势主要体现在以下几个方面：1.技术不断完善：随着对 PWM 波研究的深入，相关技术将不断完善，提高信号处理效果。
2.应用领域拓展：PWM 波在各行各业的应用将不断拓展，为人类生活带来更多便利。
3.智能化水平提高：随着人工智能技术的发展，PWM 波在未来将实现更高程度的智能化。
总之，PWM 波作为一种重要的信号处理技术，其在调制三角波等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PWM波的原理及应用
1. 什么是PWM波
PWM（脉冲宽度调制）是一种常用的模拟调制技术，利用可调节脉冲宽度的方波信号来表示模拟信号的一种方法。
PWM波的特点是具有固定的频率和可调节的占空比。
2. PWM波的原理
PWM波的原理是通过调整脉冲信号的宽度来控制信号的平均值。
具体步骤如下：
1.确定基准信号的周期：PWM波需要一个固定的周期，用来参
考脉冲信号的频率。
2.设置脉冲信号的宽度：根据需要控制的设备或电路，确定脉冲
的宽度。
3.生成PWM波信号：根据设定的周期和脉冲宽度，生成相应的
PWM波信号。
3. PWM波的应用
PWM波广泛应用于各个领域，以下是几个典型的应用场景：
3.1 调速控制
PWM波可以用于控制直流电机的转速。
通过调整PWM波的占空比，可以控制电机的平均功率输出，从而实现对电机转速的精确控制。
3.2 照明控制
PWM波可以用于LED调光控制。
通过调整PWM波的占空比，可以控制LED 的亮度，实现灯光的调光效果。
3.3 功率控制
PWM波可以用于电力系统的功率控制。
通过调整PWM波的占空比，可以控制功率的输出，实现对电力系统的精确控制。
3.4 音频处理
PWM波可以用于音频系统的数字模拟转换。
将音频信号转换为PWM波，再经过滤波处理，可以得到高质量的模拟音频信号。
3.5 温度控制
PWM波可以用于温度控制系统。
通过调整PWM波的占空比，可以控制加热元件的加热功率，从而实现对温度的精确控制。
4. PWM波的优点
• 4.1 高效能：PWM波可以通过调整占空比来控制能量的传输，从而提高系统的能效。
• 4.2 精确控制：PWM波可以精确地控制设备的输出功率，实现高精度的调节。
• 4.3 简化电路：PWM波可以将模拟信号数字化处理，减少了电路的复杂性。
5. 总结
PWM波是一种常用的模拟调制技术，通过调整脉冲信号的宽度来控制信号的平均值。
它广泛应用于各个领域，如调速控制、照明控制、功率控制、音频处理和温度控制等。
PWM波具有高效能、精确控制和简化电路的优点。
通过对PWM波的学习和应用，可以实现对各种设备和系统的高精度控制。
