中间继电器实验作业指导书

中间继电器实验作业指导书一、实验目的中间继电器种类很多，目前国内生产的就有二十多个系列，数百种产品。

本实验选择了具有代表性的三个系列中的四种中间继电器进行实验测试，希望能通过本次实验熟悉中间继电器的实际结构、工作原理、基本特性，掌握对各类中间继电器的测试和调整方法。

二、预习与思考1、为什么目前在一些保护屏上广泛采用DZ-30B系列中间继电器，它与DZ-10系列中间继电器比较有那些特点？2、具有保持绕组的中间继电器为什么要进行极性检验？如何判明各绕组的同极性端子。

3、使用中间继电器一般根据哪几个指标进行选择？4、发电厂、变电所的继电保护及自动装置中常用哪几种中间继电器？三、原理说明DZ-30B、DZB-10B、DZS-10B系列中间继电器用于直流操作的各种继电保护和自动控制线路中，作为辅助继电器以增加接点数量和接点容量。

1、DZ-30B 为电磁式瞬时动作继电器。

当电压加在线圈两端时，衔铁向闭合位置运动，此时常开触点闭合，常闭触点断开。

断开电源时，衔铁在接触片的反弹力下，返回到原始状态，常开触点断开，常闭触点闭合。

继电器内部接线见图4-1图4-1 DZ-30B 中间继电器内部接线图2、DZB-10B 系列是具有保持绕组的中间继电器，它基于电磁原理工作，按不同要求在同一铁芯上绕有两个以上的线圈，其中DZB-11B 、12B 、13B 为电压启动、电流保持型；DZB-14B 为电流启动、电压保持型。

该继电器为瞬时动作继电器。

当动作电压（或电流）加在线圈两端时，衔铁向闭合位置运动，此时，常开触点闭合，常闭触点断开，断开启动电源时，由于电压（或电流）保持绕组的磁场的存在所以衔V 12345618171615141310DZ-31B 三常开触点三转换触点1211987V 1245618171615141310DZ-32B 六常开触点1211987铁仍然闭合，只有保持绕组断电后，衔铁在接触片的反弹力作用下返回到原始状态，常开触点断开，常闭触点闭合。

有极(加强)型继电器入所修作业指导书

有极（加强）型继电器入所修作业指导书有极（加强）型继电器入所修作业指导书目的指导基地检修作业人员对有极（加强）型继电器进行检修作业适用范围有极（加强）型继电器检修作业维修周期按《普速铁路信号维修管理实施细则》周期作业条件 1.按规定准备工具、材料齐全；2.按规定办理并携带相关手续；3.室内环境卫生防尘、防潮良好安全风险1.做好检修前安全预想。

2.检修前，注意检查测试台绝缘是否良好，防止触电伤人。

3.继电器入所检修作业执行“自验、互验、验收员验收”的三级验收制度，确保质量良好。

4.继电器入所检修作业严格执行标准化作业程序，精检细修，必须全过程对规自律卡控，杜绝“漏检漏修”现象。

5.继电器入所检修作业坚持“先磁路后接点”的作业原则。

6.继电器入所检修作业实行“记名修”制度，作业人员要相对保持稳定，不断积累经验，提高检修作业质量。

防控措施1.正确使用测试台，以防损坏；2.使用工具注意人身安全。

作业工具调簧钳、什锦锉、活口扳手、套筒扳手、测力计、多用螺丝刀全套、量角器、塞规、镊子、直钢尺、5W内热式电烙铁、放大镜、白布条、白绸带、酒精、毛刷、橡皮、砂纸(水砂)等有极（加强）型继电器入所修作业指导书流程作业项目作业内容、标准及图示检修准备班前会明确当日检修责任人、作业内容、分工情况及检修中安全注意事项等宣誓由工长带领宣誓，宣誓词“标准岗标准活作业程序要牢记不违章不违纪人身安全数第一”并用录音设备进行录音。

工具、用品准备安全风险：按照作业项目，检修人员对工具材料用品进行清点。

检修作业一、启封前检查1.启封前通过透明罩壳检查内部有无异物。

2.检查罩壳及底座有无破损、老化、变形。

3.封印是否完好。

4.继电器外部清扫干净。

安全风险：检查内部有无异物。

罩壳及底座有无破损、老化、变形。

图2工具齐全完好图1 封豆完好图3检修作业二、检修前测试用XAJ-6A继电器测试台刷继电器条形码，进行器材检前测试，并储存测试数据。

转极值：①正向转极值：将线圈接入正向电压，逐渐升高至充磁值，然后逐渐降低到全部动合接点断开时的最大电压②反向转极值：将线圈接入反向电压，逐渐升高至充磁值，然后逐渐降低到全部动合接点断开时的最大电压。

时间继电器JSBXC850检修作业指导书

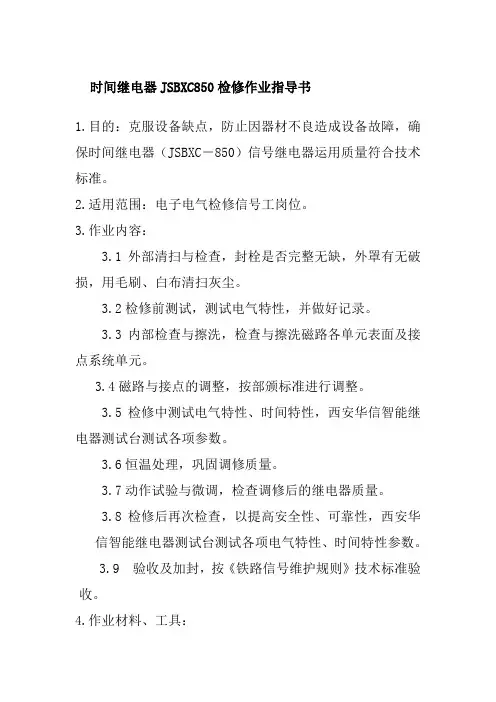

时间继电器JSBXC850检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保时间继电器（JSBXC－850）信号继电器运用质量符合技术标准。

2.适用范围：电子电气检修信号工岗位。

3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。

3.2检修前测试，测试电气特性，并做好记录。

3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。

3.4磁路与接点的调整，按部颁标准进行调整。

3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。

3.6恒温处理，巩固调修质量。

3.7动作试验与微调，检查调修后的继电器质量。

3.8检修后再次检查，以提高安全性、可靠性，西安华
信智能继电器测试台测试各项电气特性、时间特性参数。

3.9 验收及加封，按《铁路信号维护规则》技术标准验收。

4.作业材料、工具：
5.检修作业程序。

气体继电器检验作业指导书

气体继电器保护检验作业指导书1 目的规范气体继电器的现场检验，保证人身安全和设备安全，提高气体继电器的检验质量及其运行可靠性。

2 适用范围适用于云南电网公司所属企业的继电保护人员对气体继电器进行现场检验工作。

3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T 14285-1993 《继电保护和安全自动装置技术规程》DL 408-91 《电业安全工作规程》（发电厂和变电所电气部分）DL/T 540-94 《QJ-25、50、80型气体继电器检验规程》Q/CSG 1 0008-2004 《继电保护及安全自动装置检验条例》4 支持性文件《继电保护和电网安全自动装置现场工作保安规定》《QJ1-80、50型气体继电器使用说明书》《QJ4-25型气体继电器使用说明书》5 技术术语气体继电器:能反映油侵式变压器油位下降、绝缘击穿、铁心故障、线圈短路等内部故障的继电器。

6 安全措施6.1 保证安全的组织措施6.1.1 正确履行工作票制度：填写第一种工作票及二次设备及回路工作安全技术措施单，一式两份，内容应正确清晰。

工作票应在工作前一日交给值班员，开工前，所有安全措施应一次做完，并由工作许可人会同工作负责人检查现场的安全措施；工作负责人、工作许可人任何一方不得擅自变更安全措施；工作在有效期内未完成的，应办理延期手续。

正确履行工作监护制度：完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、注意事项，认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施；工作负责人必须始终在工作现场，对工作班人员的安全进行认真监护，若工作负责人因故必须离开工作地点，应指定能胜任的人员临时代替；若工作负责人离开时间长，应由工作票签发人变更新工作负责人，两位工作负责人应做好必要的交接。

6.1.3 正确履行工作间断、转移和终结制度：工作间断时，工作班人员应从工作现场撤出，所有安全措施保持不动，每日工作结束，应清扫工作地点，开放已封闭的通道，将工作票交回值班员；全部工作完毕后，工作班应清扫、整理现场，工作负责人应先周密检查，全体工作人员撤离工作地点后与值班人员共同检查设备状况等，工作票方告终结；在工作票未办理工作终结手续前，值班员不准将施工设备合闸送电，只有在同一停电系统的所有工作票结束，拆除所有接地线、临时遮拦和标志牌等措施后，方可送电。

电力系统继电保护实验指导书

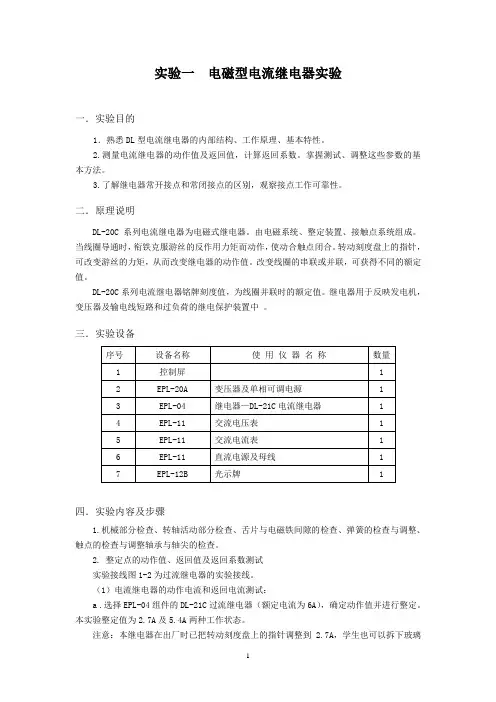

实验一电磁型电流继电器实验一．实验目的1．熟悉DL型电流继电器的内部结构、工作原理、基本特性。

2.测量电流继电器的动作值及返回值，计算返回系数。

掌握测试、调整这些参数的基本方法。

3.了解继电器常开接点和常闭接点的区别，观察接点工作可靠性。

二．原理说明DL-20C系列电流继电器为电磁式继电器。

由电磁系统、整定装置、接触点系统组成。

当线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联或并联，可获得不同的额定值。

DL-20C系列电流继电器铭牌刻度值，为线圈并联时的额定值。

继电器用于反映发电机，变压器及输电线短路和过负荷的继电保护装置中。

三．实验设备序号设备名称使用仪器名称数量1 控制屏 12 EPL-20A 变压器及单相可调电源 13 EPL-04 继电器—DL-21C电流继电器 14 EPL-11 交流电压表 15 EPL-11 交流电流表 16 EPL-11 直流电源及母线 17 EPL-12B 光示牌 1四．实验内容及步骤1.机械部分检查、转轴活动部分检查、舌片与电磁铁间隙的检查、弹簧的检查与调整、触点的检查与调整轴承与轴尖的检查。

2. 整定点的动作值、返回值及返回系数测试实验接线图1-2为过流继电器的实验接线。

（1）电流继电器的动作电流和返回电流测试：a .选择EPL-04组件的DL-21C过流继电器（额定电流为6A），确定动作值并进行整定。

本实验整定值为2.7A及5.4A两种工作状态。

注意：本继电器在出厂时已把转动刻度盘上的指针调整到2.7A，学生也可以拆下玻璃罩子自行调整电流整定值。

b .根据整定值要求对继电器线圈确定接线方式；注意：（1）过流继电器线圈可采用串联或并联接法，如右图所示。

其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出，并联接法电流动作值则为串联接法的2倍。

（2）串并联接线时需注意线圈的极性，应按照要求接线，否则得不到预期的动作电流值。

安全型继电器JWXC检修作业指导书

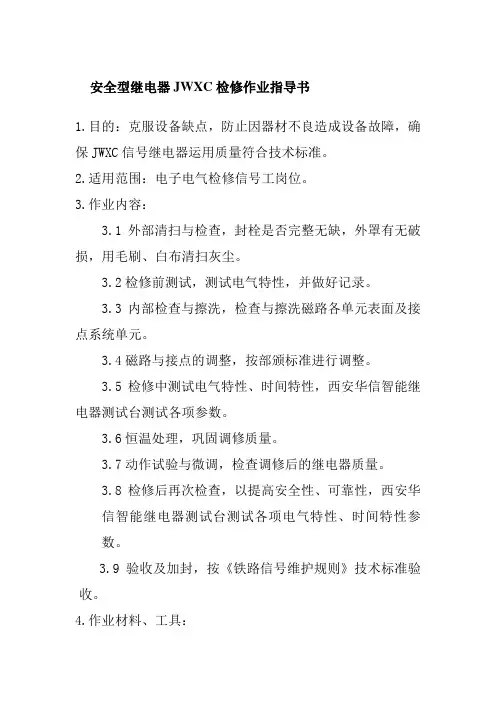

安全型继电器JWXC检修作业指导书
1.目的：克服设备缺点，防止因器材不良造成设备故障，确保JWXC信号继电器运用质量符合技术标准。

2.适用范围：电子电气检修信号工岗位。

3.作业内容：
3.1外部清扫与检查，封栓是否完整无缺，外罩有无破损，用毛刷、白布清扫灰尘。

3.2检修前测试，测试电气特性，并做好记录。

3.3内部检查与擦洗，检查与擦洗磁路各单元表面及接点系统单元。

3.4磁路与接点的调整，按部颁标准进行调整。

3.5检修中测试电气特性、时间特性，西安华信智能继电器测试台测试各项参数。

3.6恒温处理，巩固调修质量。

3.7动作试验与微调，检查调修后的继电器质量。

3.8检修后再次检查，以提高安全性、可靠性，西安华
信智能继电器测试台测试各项电气特性、时间特性参数。

3.9验收及加封，按《铁路信号维护规则》技术标准验收。

4.作业材料、工具：
5.检修作业程序。

电磁型电流继电器和时间继电器实验指导书

一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。

（2）了解继电保护测试仪的功能和使用方法。

二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。

四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。

2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。

五、实验内容和要求1、电流继电器起动电流，返回电流实验。

1.1、实验接线如图（一）熟悉继电器额定参数。

·按图接线。

·请老师检查接线。

·按附录I 有关章节所述，打开测试仪电源。

·在测试仪人-机对话界面设置各量。

·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。

使继电器刚好能动作的最小电流即为动作电流dz I 。

注意：测试过程中电流步长值要适当（0.01A 数量级）。

起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。

当线圈串联时，其动作值的范围即为刻度盘上所示的值。

当线圈并联时，其动作值为刻度盘上值的两倍。

电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。

1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。

1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。

h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。

电力系统整流型功率方向继电器实验指导书

电力系统整流型功率方向继电器实验指导书一、实验目的1、加深对功率方向继电器原理、特性的理解，掌握基本的实验方法。

二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，LG—11功率方向继电器。

四、实验原理LG—11功率方向继电器是按幅值比较原理来实现的，构成如图（一）所示图（一） LG—11功率方向继电器构成图1、构成：①电压形成回路：由DKB、YB 组成：JI J U A I K U K U ···+=JI J U B I K U K U ···-=R1、R2——消除潜动、调整平衡。

C1——与YB 的励磁电抗形成谐振，使超前90o,其记忆作用用于消除死区，记忆时间为几十毫秒； ②比较回路：由半导体整流桥BZ1,BZ2组成的环流是比较回路。

aAi U®·bBi U®·③执行元件——极化继电器J,非常灵敏标记“＊”，当电流从＊端流入时，J 动作，反之则不动。

0³-b a i i 时，J 动作；2、动作方程：oo90arg90££-Û³+Þ³········JIJ U JIJU JIJU BAIKU K IKUK IKUK UU－Ki Ku 、分别为中间变压器变比和电抗变压器变比。

从理论上讲，当Uj =0或Ij =0时，极化继电器J 不动。

但由于比较回路中各元件参数的不完全对称，可能使得在仅有Uj =0或Ij =0时，J 动作，即潜动。

仅有Uj 时动，电压潜动，仅有Ij 时动，叫电流潜动。

潜动对保护的影响：对正方向接地短路时，有利于保护正确动作；当反方向接地短路时，可能导致GJ 误动，使得保护误动。

消除方法：调R1（电流潜动时），调R2（电压潜动时）。

电磁型时间继电器信号继电器中间继电器实验指导书

实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。

3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。

二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A 型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20 系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。

DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21〜DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C〜DS— 24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。

DS-25〜28是交流时间继电器。

该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。

继电器内部接线见图2-1图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。

从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限2、信号继电器DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。

电磁型电流继电器和电压继电器实验作业指导书

电磁型电流继电器和电压继电器实验作业指导书实验名称：电磁型电流继电器和电压继电器实验作业指导书一、实验目的本实验旨在通过实际操作，掌握电磁型电流继电器和电压继电器的原理、结构和工作特性，提高学生对继电器的理论知识的理解和实践能力。

二、实验器材和材料1. 电源：直流电源、交流电源2. 电流表、电压表、万用表3. 电磁型电流继电器、电压继电器4. 电阻箱、电容器、电感器5. 连接线、插头、插座等三、实验原理1. 电磁型电流继电器原理：电磁型电流继电器是一种利用电磁吸引力产生动作力，控制大电流的开关装置。

当通过电磁绕组的电流达到一定值时，产生的磁场将吸引铁芯，使其动作，从而实现开关的闭合或断开。

2. 电压继电器原理：电压继电器是一种利用电压信号控制输出电路的装置。

当输入电压达到设定值时，继电器内部的电路将闭合或断开，从而控制外部电路的通断。

四、实验步骤1. 实验前准备：- 将实验器材准备齐全，并检查是否完好。

- 将电源接入实验台，确保电源工作正常。

- 将电流表、电压表、万用表等测量仪器连接好。

2. 实验电磁型电流继电器：- 将电磁型电流继电器连接至电路中，注意正确连接继电器的线路。

- 调节直流电源的电压，逐渐增加电流，观察继电器的动作情况。

- 记录电流和继电器动作的关系，绘制电流-动作曲线。

3. 实验电压继电器：- 将电压继电器连接至电路中，注意正确连接继电器的线路。

- 调节交流电源的电压，逐渐增加电压，观察继电器的动作情况。

- 记录电压和继电器动作的关系，绘制电压-动作曲线。

4. 实验数据处理与分析：- 根据实验记录的数据，绘制电流-动作曲线和电压-动作曲线。

- 分析曲线特点，探讨电流继电器和电压继电器的工作特性。

- 讨论实验结果与理论知识的一致性，总结实验的主要结论。

五、实验注意事项1. 实验时应注意安全，避免触电和短路等危险情况。

2. 实验器材使用前应进行检查，确保无损坏和故障。

3. 操作仪器时应轻拿轻放，避免碰撞和损坏。

电器元件校验作业指导书

作业指导书电器元件校验目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (5)检查部件、调整整定值 (5)校验前准备 (8)元件校验 (10)粘贴标签 (15)填写记录 (15)完工清理 (16)四、工装设备、检测器具及材料 (17)（一）工装设备、检测器具、工具清单 (17)（二）材料配件明细表 (18)五、附件 (19)一、作业介绍1．作业地点：检修车间。

2．适用范围：适用于电器元件检查试验（含主断路器、主接触器空调压缩机接触器、客室电加热断路器）及控制屏电气元件校验。

3．上道工序：无。

4．下道工序：无。

5．人员及工种要求：取得铁路岗位《培训合格证书》和《职业资格证书》，持双证上岗。

6．作业要点：6.1按规定要求穿戴好劳动防护用品。

6.2 拆卸各种效验元件的零部件时轻拿轻放、严禁抛掷。

6.3正确使用工装、设备。

6.4作业过程中，配件不得落地。

二、作业流程图三、作业程序、标准及示范空气开关:1.对送来的空气开关进行外观检查。

外观塑料件光滑，无气泡裂纹等缺陷；2.基座、盖装配件平整，接缝对齐，铆钉无松动；3.机构操作灵活，无卡死和滑扣，触头留在闭合和断开位置；4.用酒精清洗时不得破坏断路器表面的铭牌数据；5.清除元器件表面尘垢，接线端头用砂皮纸处理，氧化时更新，数据标记不清晰者更新。

热继电器:1.对送来的热继电器进行外观检查。

外观塑料件表面光滑，无气泡、裂纹、毛刺等缺陷；2.紧固螺栓不得有松动，滑扣，整定电流调节盘测量数据值应清晰，调整整定值后，涂打红色标记，数据值标记不清晰者更新;3.厂名、厂标、型号名称、额定电压、整定电流范围等齐全；4.复位系统应能作用；5.用毛刷对所有元件进行清扫，再用无水酒精对元气件进行彻底清洗，接线端头氧化时更新。

温控器：1.对送来的温控器进行外观检查。

各部清洁，无裂损、变形、锈蚀;2.传感器配线无老化、破损；3.各接线端子无裂损、烧损、变色，螺栓无滑扣；4.温控器显示正确、清晰，各参数能可靠调整；5.进行配套模拟试验，温度控制功能应可靠准确；6.先用毛刷对所有元件进行清扫，再用无水酒精对元气件进行彻底清。

安全继电器接线与报警检验作业指导书

电器线圈线路中
急停安全
继电器报警信号
急停
• 运行准备条件接线图
运转准备条件： 1.无故障；2.输入输出电源正常；
3.机床上电，PLC运行
• 3.安全继电器报警检验方法
检验方法：
运行准备启动后，按下任意急停，画面显示相关急停和安全继电器的报警信息
安全继电器接线及报警检验作业指导书
编制：校对：审核：日期：
