《烟道气的测量》PPT课件
燃气管道的检验ppt医学课件
第十二条 使用单位应当根据检验周期，对 GBI-III级次高 压燃气管道制定全面检验和合于使用评价计划，对 GBl-IV 级次高压燃气管道、 GBl-V级和 GBl-VI级中压燃气管道、 GB2级热力管道，制定全面检验计划，并且及时向压力管 道使用登记部门申报全面检验、合于使用评价计划，在合 于使用评价或者全面检验有效期届满前 1个月之前向检验 机构、评价机构提出全面检验、合于使用评价要求，安排 全面检验、合于使用评价工作。
第十八条 有下列情况之一的管道，应当按照许用压力进 行耐压强度校核:
(一)全面减薄量超过管道公称壁厚 20%的； (二)操作参数发生增大的； (三)输送介质种类发生重大变化，改变为更危险介质的。
耐压强度校核参照相应国家标准或者行业标准的规定进行。
第十九条 有下列情况之一的管道，应当进行应力分析校 核:
(三)合于使用评价，在全面检验之后进行。合于使用评价包 括对管道进行的应力分析计算；对危害管道结构完整性的 缺陷进行的剩余强度评估与超标缺陷安全评定；对危害管
道安全的主要潜在危险因素进行的管道剩余寿命预测、以
及在一定条件下开展的材料适用性评价。
定期检验中的全面检验和合于使用评价，应当采用完整性 管理理念中的检验检测评价技术，开展基于风险的检验检 测，并且确定管道的事故后果严重区。
(一)允许使用，检查结果符合有关安全技术规范的规定；
(二)进行全面检验，发现存在超出有关安全技术规范规定 的缺陷，并且不能满足安全使用要求。
第三章 全面检验与合于使用评价
第一节 全面检验
第十三条 全面检验前，检验机构应当对提交和收集的以 下资料进行审查、分析:
(一)设计图纸、文件与有关强度计算书； (二)管道元件产品质量证明资料； (三)安装监督检验证明文件、安装及其竣工验收资料； (四)管道使用登记证；
烟气自动监测培训课件
a as
11.响应时间 在气态污染物完全抽取法CEMS线性误差检测时,从采样探 头通入中浓度的标气,使标气与样品气通过同样的路径,用秒表 记录仪器显示值从瞬时变化至达到90%标准浓度的时间,取平 均值。 12.空白分析 指对不含待测物质的样品用与实际样品的操作进行的试验, 对应的样品为空白样品。常用来评价污染源现场颗粒物手工采 样操作是否规范，所采集滤筒是否有效。
②气态污染物CEMS的调整参数。
当系统仪器进行比对测试时，如相对准确度不能达到
HJ/T76-2007标准规定要求且原因不明时，可通过标准上公 式 计算出偏差调节系数Eac输入CEMS对测定数据进行调节。检 查该系数设定是否正确，修改系数时必须先进行比对检测后计
算得出。其次是在对系统仪器校准时应根据污染源的实际浓度
二、数据统计方法及判定
1.缺失数据时间段包括:烟气CEMS故障期间、维修期间、失
控时段、参比方法替代时段、以及有计划地维护保养、校 准、校验等烟气CEMS缺失数据时间段。 2.无效数据时间段包括:固定污染源启停运(大修、中修、小 修等)期间以及闷炉等时间段。
3.根据环保标准规定烟气CEMS每季度有效数据捕集率应达
21/ 100 a 21/ 100 (O2 )
根据各现场的锅炉的类型，国家标准规定不同类型的锅炉有不 同的标准过量空气系数，该取值将决定废气污染物因子的折算排 放浓度，通常实测废气污染物因子的折算排放浓度应按 GB/T16157的规定，采用表13-1规定的过量空气系数进行折算。 表13-1 锅炉过量空气系数折算 锅炉类型 燃煤锅炉 折算项目 烟尘初始排放浓度 烟尘、二氧化硫排放 浓度 燃油、燃 气锅炉 烟尘、二氧化硫、氮 氧化物排放浓度 过量空气系数

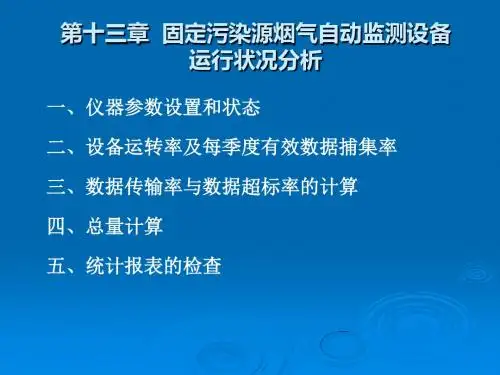

第十三章 固定污染源烟气自动监测设备 运行状况分析
空气和废气监测 ppt课件
降
K+、Na+、Ca2+、Mg2+、
水 监
pH、电导率
测
NH4+、 SO42－、NO3－、Cl－
8
四、采样点的布设
（一）布设采样点的原则和要求
1、应设在整个监测区域的高、中、低三种不同污染 物浓度的地方。 2、在污染源比较集中，主导风向比较明显的情况下， 应将污染源的下风向作为主要监测范围，布设较多的 采样点；上风向布设少量点作为对照。 3、工业较密集的城区和工矿区，人口密度及污染物 超标地区，适当增设采样点；城郊和农村，人口密度 小及污染物浓度低的地区，可少设点。
数据有效性规定
每年至少有分布均匀的144个日均值，每 月至少有分布均匀的12个日均值 每年至少有分布均匀的60个日均值，每月 至少有分布均匀的5个日均值 每日至少有18 h的采样时间 每日至少有12 h的采样时间 每小时至少有45 min的采样时间 每季至少有分布均匀的15个日均值，每月 至少有分布均匀的5个日均值 每月至少采样15 d以上 每一个生长季至少有70%个月平均值 每日至少有12 h的采样时间 每小时至少有45 min的采样时间
适用于采集气态和蒸汽态物质。
34
冲击式吸收管
① 溶液吸收法
可装5-10ml吸收液 采样流量：3.0L/min
适用于采集浓缩固态气溶胶 不适于采集气态或蒸汽态物质
35
多孔筛板吸收管
① 溶液吸收法
吸收管 吸收管可装5-10ml吸收液 采样流量：0.1-1.0L/min 吸收瓶 小型：可装10-30ml吸收液 采样流量：0.5-2.0L/min 吸收瓶可装50-100ml吸收液 采样流量：30L/min
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
烟道气中组分测定
Q/SH3190 726—2004 烟道气中CO、CO2、O2含量的测定（奥氏法）——————————————————————————————————1、范围本标准规定了气体中酸性气、O2、CO含量的分析方法。
本标准适用于不含甲醇的气体，如：炼油催化剂再生烟气、加热炉烟气、爆炸气等的分析及其炼厂气中的总酸性含量分析。
本标准不适用于微量氧含量分析。
2、方法原理2.1取100ml待测气体在奥氏气体分析器中与各吸收剂依次吸收，每次吸收后气体减少的体积就是样品气中对应组分的体积含量。
2.2吸收剂及其吸收反应：2.2.1二氧化碳等酸性气的测定是以12mol/l的氢氧化钾为吸收剂，其反应为：2KOH+ CO2→K2CO3+H2OKOH+H2S→K2S+H2O2.2.2氧气测定是以焦性没食子酸—氢氧化钾溶液为吸收剂，其反应为：C6H3(OH)3+3KOH→C6H3(OK)3+3H202 C6H3(OK)3+1/2O2→(KO)3C6H2—C6H2(OK)3+H2O 2.2.3一氧化碳测定是以氨性氯化亚铜溶液为吸收剂，其反应为：Cu2Cl2+2CO→CuCl2·2COCU2CL2·2CO+4NH3+2H2O→2Cu+COONH4-COONH4+2NH4Cl 3、试剂注：若新配的吸收液吸收困难或使用一段时间后出现异常则应及时更换试剂。
3.1 氢氧化钾：分析纯。
3.2 氯化铵：分析纯。
3.3 氨水：分析纯。
3.4 焦性没食子酸（邻苯三酚）：分析纯。
3.5 氯化亚铜：分析纯。
3.6 硫酸：分析纯。
3.7 氯化钠：分析纯。
3.8 液体石蜡：分析纯。
3.9 二氧化碳吸收剂：将200g氢氧化钾溶于300mL蒸馏水中，有效期为3个月。
3.10 氧气吸收剂：将62g焦性没食子酸溶于400mL热的蒸馏水中，70g氢氧化钾溶于160mL蒸馏水中，然后两溶液混合均匀即可，有效期为1个月。
3.11 一氧化碳吸收剂：取250g氯化铵溶解在新煮沸过的750mL蒸馏水中，过滤到一个装满赤铜刨（bao）花瓶内。
烟气有关参数的测定
烟气有关参数的测定
有关参数的测定
气体温度的测定 气体湿度的测定 烟气压力的测定 烟气成份的测定 烟气容重的计算
一、温度的测定
一、测点位置及测点数 温度测点参照采样测点位置，进行逐点测量后，取其各测点值的算术平均值， 也可以另开固定的测量孔，安装测温探头，但要经常将探头定期取出清洗。 一般沿一条采样线的温度读数应十分接近，所以可适当减少测点以至采用一 点读数，如果温度变化超过30℃需另选采样位置及采样线。
压力（动压Pv、静压Ps、全压Pt）： Pt= Pv+ Ps
静压 全压
静压测口
全压 测口
风流点压力测定示意图 Diagram of Surveys for Airflow Pressure
+
+
－
Ht
Ht Hv
Hs
Hs
Hv
压入式通风
Hs= ps- pa, Ht= pt- pa , Hv= pt- ps
放好微压计，并调整水平；
g.连接微压计与皮托管应注意正、负端不能 接反。当将皮托管装入测孔时，微压计应处于“关” 的状态（拆除时亦然）。 当测量热空气或烟气时，注意导向套旋入 测孔管座不要太紧，以免热胀不易旋下； h.粗略估计的动压值，确定测量时玻璃管 的倾斜度（即选择K值），并调整玻璃管液面到零位； i.进行测量时，必须注意将皮托管放正， 使其轴线与管道中心线平行；
斜管压力计
斜管微压计两侧压力p1、p2和液 柱长度l的关系可表示为
p1 p2 gl sin
斜管压力计的刻度比U型管压力 计的刻度放大了1/sinα倍。若采 用酒精作为封液，则更便于测 量微压，一般这种斜管压力计 适于测量2～2000Pa范围的压力。
烟道气监测
采样点的位置和数目
采样点的位置和数目设置，主要取决于 烟道的走向、形状、截面积大小等，国 家标准GB/T16157—1996《固定污染源 排气中颗粒物的测定与气态污染物采样 方法》规定了固定污染源中颗粒物的采 样、测定、计算方法和固定污染源中气 态污染物的采样方法。
相关定义
颗粒物：颗粒物是指燃料燃烧、合成、分解以 及各种物料在机械处理中所产生的悬浮于排放 气体中的固体和液体颗粒状物质；
气态污染物：气态污染物是指以气体状态分散 在排放气体中的各种污染物；
标准状态下的干排气：标准状态下的干排气是 指在温度为273K、压力为101300 Pa条件下不 含水分的排气。
采样位置
采样位置应优先选择在垂直管段，应避开烟道弯 头和断面急剧变化的部位。采样位置应设置在距 弯头、阀门、变径管下游方向不小于6倍直径， 和距上述部件上游方向不小于3倍直径处。对于 矩形横截面，可用当量直径确定采样位置。当量 直径根据下式计算：
燃煤,a=1.4 ;燃油,a=1.2;燃气,a=3.5
相关标准及限值
1.GB/T 16157—1996
《固定污染源排气中颗粒物测定与气态污染物采样方法》
2. GB3095—2012 《环境空气质量标准》
环境质量 功能区分类
一类区:自然保护区、风景名胜区和其它需 要特殊保护的地区。
二类区:城镇规划中确定的居住区、商业交 通居民混合区、文化区、一般工业区和农村 地区。
表1-1 圆形烟道分环及测点数的确定
烟道直径（m） 等面积环数 测量直径数
<0.3 0.3～0.6 0.6～1.0 1.0～2.0 2.0～4.0
>4.0
1～2 2～3 3～4 4～5
5
1～2 1～2 1～2 1～2 1～2
课题8气体与烟雾的测量幻灯片
8.1.3 知识准备 1. 概述
烟雾报警器的功能在于：为了将火扑灭在未成 灾害前，在火灾初燃生烟阶段，能自动发出火灾报警 信号。
（深圳市永昌达电子提供 ）
7
2.烟雾报警器的工作原理 烟雾报警器从使用的传感器来分，有离子烟雾
报警器、光电烟雾报警器等。
8
（1）离子烟雾报警器的工作原理
利用电离室离子流的变化基本正比于进入电离室的烟雾浓 度来探测烟雾浓度。
3.烟雾报警器的分类
（1）根据探测烟范围的不同：点型和线型两种 （2）按使用环境的不同：陆用型、船用型、防爆
型等。 4.烟雾报警器的主要特点 （1）适用于火灾前期、早期的报警。 （2）种类较多，应合理选择。 （3）不适用的场所：正常情况下有烟的场所，经常 有粉尘及水蒸气等场所，液体微粒出现的场所，火 灾发生迅速、生烟极少及爆炸性场合。
10
（3）红外光束烟雾报警器的工作原理
与遮光型光电烟雾报警器相同。 红外光束烟雾报警器，它有一个发光元件和一 个光敏元件，平常光源发出的光，通过透镜射到光 敏元件上，电路维持正常，如果有烟雾从中阻隔， 到达光敏元件上的光就显著减弱，光敏元件就把光 强的变化变成电的变化，通过放大电路向人们报 警。
11
16
（2）半导体型煤气、液化气报警器的工作原理
SnO2半导体气敏元件的特点： ①气敏元件阻值随检测气体浓度变化具有指数变化关
系，非常适用于微量低浓度气体的检测。 ② SnO2材料的物理、化学稳定性较好，耐腐蚀性强，
寿命长。 ③ SnO2气敏元件对气体检测是可逆的，而且吸附、
脱附时间短，可连续、长时间使用。 ④元件结构简单、成本低、可靠性高、机械性能好。 ⑤对气体检测不需要复杂的处理设备，待检测气体可
第二章 烟气参数的测定
2.仪器①标准型皮托管。
标准型皮托管的构造如图5-2-7所示。
它是一个弯成90°的双层同心圆管，前端呈半圆形，正前方有一开孔，与内管相通，用来测定全压。
在距前端6倍直径出外管壁上开有一圈孔径为1mm 的小孔，通至后端的侧出口，用于测定排气静压。
按照上述尺寸制作的皮托管其修正系数为1.99 ±0.01，如果未经标定，使用时可取修正系数K p 为0.99。
标准型皮托管的侧孔很小当烟道内颗粒物浓度大时，易被堵塞。
它是用于测量较清洁的排气。
②S 型皮托管。
S 型皮托管的结构见图5-2-8.它是由两根相同的金属管并联组成。
测量端有方向相反的两个开口，测定时，面向气流的开口测得的压力为全压，背向气流的开口测得的压力小于静压。
按照图5-2-8设计要求制作的S 型皮托管，其修正系数K p 为0.84 ±0.01。
制作尺寸与上述要求有差别S 型皮托管的修正系数需进行校正。
其正，反方向的修正系数相差应不大于0.01。
S 型皮托管的测压孔开口较大，不易被颗粒物堵塞额，且便于在厚壁烟道中使用。
S 型皮托管在使用前用标准皮托管在风洞中进行校正。
S 型皮托管的速度校正系数按下式计算：PS K K = 式中：PS K 、PN K ——分别为标准皮托管和S 型皮托管的速度校正系数； dN P 、dS P ——分别为标准皮托管和S 型皮托管测得的动压值，Pa 。
③U 形压力计。
U 形压力计用于测定排气的全压和静压，其最小分度值应不大于10Pa 。
压力计由U 形玻璃管制成，内装测压也挺i ，常用测压液体有水，乙醇和汞，视被测压力范围选用。
压力P 按下式计算：P g h ρ=⋅⋅式中：P ——压力，Pa ； h ——液柱差，mm ； ρ——液体密度，g/cm 3;在实际工作中，常用mmH 2O 表示压力，这样压力P=ρ*h U 形压力计的误差较大，不适宜测量微小压力。
④斜管微压计，斜管微压计用于测定排气的动压，测量范围0~2000Pa ，其精确度应不低于2%，最小分度值应不大于2Pa 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 质量流量计的测量点位于均速管流 量计前端。
• 斜向30°侧开一口，引出大约为1 寸的分支测量管，另一端连接在烟 道其测量管道上，形成一个环路。
• 深入长度约为管道内径的1/8D处。
安装完成示意图
完 成 后 示 意 图
效益
• 使用此方案测量的好处在于：其安装过程中非常的方便也可不停产在线安装，只需在 管段上开四个取压孔即可，大大的较少了安装时间，节省了大量的人力。
• 热式气体质量流量计：热式流量计是利用传热原理检测流量仪表。和均速管流量计一 样，热式流量计在测量气体组分变化较大的场所，因CP值和热导率的变化，测量值会 有较大的变化，从而产生较大误差。
解决方法
• 运用均速管流量计、科里奥利质量流量计组合测量的方法就可以很好的 解决以上三种测量方式的不足之处。
烟道气体测量 均速管-质量流量计组合测量方法的研究
LOGO
摘要
• 大气污染防治是我国环保工作的重点。烟尘浓度及烟气(气态和固态组成)的含量 观察、分析其变化和对环境影响的过程，是冶金企业、化工企业及其它工业企业 污染源监测的主要监测项目之一。
• 烟道气监测的目的 1.检查烟气中各种污染物的排放浓度和排放量是否符合国家规定的排放的标准； 2.检查烟气净化装置及污染防治措施的性能和使用情况； 3.为大气环境管理和大气环境质量评价提供依据。确定污染物排放量的关键是烟 道气流速，而测点位置和布置对于测量结果的影响很大。本文首先是归纳了各种 流量计在烟道气测量上的方式、效果及其不足之处。从而能引出本文阐述的论点 ：使用均速管—质量流量计组合测量来确定企业排放烟道气体流量。
+
安装要求
• 质量流量计和均速管流量计的安装位置和安装方式将会直接影响到整个测量精度。 • 为了使均速管流量计的测量点具有代表性，测量点的位置尽可能选在烟道气气流均匀
而稳定的管段上，应避开弯头、阀门和变径管等容易产生涡流的阻力构件。 • 以烟气流向为准，测定断面与其上游方向阻力构件的距离为前10D，后5D • 优先选取垂直管段
• 民众对于良好环境的渴求造成了企业必须严格控制污染物的排放，而烟道气体的测量 尤其重要，解决烟道气测量的问题是极其必要的，根据实验表明，此测量方式具有一 定的效果，在测量的量是可取的，达到了预期的效果。
感谢下 载
• 其测量的效果与使用超声波流量计相比其价格便宜，测量精度相比高于单一的均速管 流量计。其测量方式又不受限于介质的组合成分，密度的变化。
• 以传统的测量方法加上密度的组合而成的质量流量。
结束语
• 我国经济快速增长，各项建设取得巨大成就，但也付出了巨大的资源和环境被破坏的 代价，这两者之间的矛盾日趋尖锐，群众对环境污染问题反应强烈。
概述
• 人类历史证明科学技术是一柄双刃剑，一方面它使人类开发自然资源，发展经济生产 ，促进了人类的物质文明和精神文明不断进步；另一方面西方传统工业经济生产模式 以获取最大利润为生产目的，掠夺性地耗竭自然资源，污染环境，破坏生态平衡。
• 环境是人类生存和发展的基本前提。环境为我们生存和发展提供了必需的资源和条件 。随着社会经济的发展，环境问题已经作为一个不可回避的重要问题提上了各国政府 的议事日程。保护环境，减轻环境污染，遏制生态恶化趋势，成为政府社会管理的重 要任务。
烟道气的成分组成及危害
烟道气：有毒有害气体和烟尘的混合物，是污染大气的主要原因。烟气 的成分很复杂，气体中包括 SO2 、 CO 、 CO2 碳氢化合物以及氮氧 化合物等，烟尘包括燃料的灰分、煤粒、油滴。
传统方式测量
• 超声波流量计； • 单一的均速管流量计； • 热式气体质量流量计。
传统测量方式的不足之处
• 超声波流量计：运用此方法测量的缺点是造价昂贵，测量精度不高，通常只有±2～5% 。
• 单一的均速管流量计：均速管流量计是采用皮托管测量原理测量流体。由其测量原理 可知其测量的是体积流量，而烟气是变组分的介质，密度是变化的。因此要得到烟气 的质量流量仅仅通过单一的均速管流量计是无法实现的。
