常见光纤设备及光纤熔接测试
光纤熔接机参数
光纤熔接机参数光纤熔接机是一种用于熔接光纤连接器的设备。
它通过将两根光纤精确地对齐并加热使其熔接在一起，从而实现光纤的连接。
光纤熔接机的参数对于熔接质量和效率至关重要。
下面是一些常见的光纤熔接机参数以及其相关参考内容。
1. 熔接损耗：熔接损耗是光纤熔接机的一个重要指标，它衡量了光信号在熔接处的传输损耗。
一般来说，熔接损耗应该尽可能低，通常要求小于0.1dB。
相关参考内容可以包括：- 熔接机的熔接损耗测试方法和标准。
- 如何调节熔接机以获得更低的熔接损耗。
- 熔接损耗与光纤熔接机的参数设置之间的关系。
2. 熔接时间：熔接时间是指将两根光纤熔接在一起所需要的时间。
熔接时间一般应该尽可能短，以提高工作效率。
相关参考内容可以包括：- 熔接时间的计算方法和适用范围。
- 如何调整熔接机以获得更短的熔接时间。
- 熔接时间与熔接质量之间的关系。
3. 对准精度：对准精度是指熔接机对两根光纤的对准能力。
对准精度越高，熔接的质量越好。
相关参考内容可以包括：- 熔接机的对准精度测试方法和评价标准。
- 如何调节熔接机以获得更高的对准精度。
- 对准精度与熔接损耗之间的关系。
4. 温度控制：温度控制是光纤熔接机中的一个重要参数，它涉及到加热光纤以实现熔接的过程。
相关参考内容可以包括：- 熔接机的温度控制原理和方法。
- 如何调整熔接机以获得更精确的温度控制。
- 温度控制与熔接质量之间的关系。
5. 自动化功能：现代光纤熔接机通常具有各种自动化功能，如自动对准、自动熔接等。
相关参考内容可以包括：- 熔接机的自动化功能介绍和操作方法。
- 如何利用自动化功能提高工作效率和熔接质量。
- 自动化功能对设备的性能和可靠性的影响。
总之，光纤熔接机的参数是衡量其性能和质量的重要指标。
了解这些参数以及相关的参考内容可以帮助用户正确选择和操作光纤熔接机，提高光纤熔接的质量和效率。
光纤基本操作实验报告
光纤基本操作实验报告引言光纤是一种用于传输光信号的通信介质，具有传输速度快、抗干扰能力强等特点，广泛应用于通信领域。
本实验旨在探究光纤的基本操作和性能，以加深对光纤的理解。
实验设备和材料- 光纤仪器设备：光纤分析仪、光纤放大器- 光纤材料：光纤线缆、光纤接口- 光源：激光器- 测量设备：光功率计、光波长计实验过程1. 光纤连接首先，我们需要将光纤线缆连接到光纤仪器设备中。
连接的过程要确保光纤的质量和连接的可靠性。
具体步骤如下：1. 清洁：使用纯净的酒精和棉签清洁光纤连接口，确保连接口的表面光滑干净。
2. 熔接：对于光纤线缆的连接，可以采用熔接技术。
首先，将待连接的两根光纤线缆剥去外层保护层，然后用熔接机将两根裸光纤熔接在一起，形成稳定可靠的光纤连接。
3. 插拔：将连接好的光纤接口插入到光纤仪器设备的相应接口中，确保插入的方向正确且稳固。
2. 光功率测量光功率是光信号传输过程中的一个重要参数，测量光功率可以了解光纤传输性能和信号强度的变化。
我们将使用光功率计进行测量。
具体步骤如下：1. 设置测量范围：根据实际需求，设置光功率计的测量范围和单位。
2. 连接光纤：将待测量的光纤接口插入光功率计的输入端口，并确保连接牢固。
保持光纤与光功率计的连接口无光泄漏。
3. 取样测量：按下光功率计上的测量按钮，等待一段时间后，记录所测得的光功率数值。
3. 光波长测量光波长是光信号传输过程中的另一个重要参数，不同波长的光信号在光纤中传输的速度和损耗程度也会有所差异。
我们将使用光波长计进行测量。
具体步骤如下：1. 设置测量范围：根据实际需求，设置光波长计的测量范围和单位。
2. 连接光纤：将待测量的光纤接口插入光波长计的输入端口，并确保连接牢固。
保持光纤与光波长计的连接口无光泄漏。
3. 取样测量：按下光波长计上的测量按钮，等待一段时间后，记录所测得的光波长数值。
4. 光纤放大光纤放大器是一种将输入光信号进行放大的设备，可以提升光信号的传输距离和质量。
光缆主要检测设备一览表
光缆主要检测设备一览表1. 光纤色散/应力-应变测试系统功能/应用范围：1.光纤在1260--1600nm波长范围内的色散系数,零色散波长,零色散斜率等2.光纤长度测量3.光纤衰减变化实时监测主要附件：1.控制器2.光开关2只3.微型机1台4.打印机主要技术指标：波长范围：1250--1350nm 1430--1630nm 波长精度：0.5nm技术特色：1.测试波长范围宽,覆盖目前整个光通信波段2.多功能性,主要测试光纤色散,同时能以mm分辩率测量光纤长度,并可实时监测光纤衰减变化2.光纤几何参数测试仪该测试仪是检测光纤几何参数的必备设备。
可以测量单、多槿光纤的芯径、包层直径、包层圆度、芯/包同心度等裸光纤参数，以及涂层外径、包层直径、芯圆度、包层圆度、芯/涂层同心度等光纤涂层参数。
它按照IEC793-1-2及国标GB/T8402-87，采用EIA/TIA FOTP176灰芳定标技术，利用先进的光学系统、CCD摄像机、计算机等组成的及光、机、电、算相结合软硬件于一体的高精度智能化仪器。
它是属于国内首创的高科技产品。
FG同光纤几何参数测试仪，广泛采用信息科学、统计学、光学精密机械、概率论以及计算数学、图像处理等先进技术，攻克一系列技术难关而研制成功的。
其中精密的光纤维调节机构、多种滤波技术及傅里叶变换等光纤图像信息处理技术、光纤图像的数学模型的建立、自调焦技术的应用以及具有特色的计算机软件的编制等方面，均是该项目的特色和技术难点。
这些技术问题的解决使光纤几何参数测试仪的技术性能指标，达到甚至优于国外同类商用仪器的水平。
除此之外，还编制了具有特色的软件系统。
中文平台界面非常便于操作者进行信息输入、图像采集、聚焦判别、结果显示及打印等各种操作。
仪器仪器显示屏上可同时显示光纤图像、一维光功率分布、光纤的光功率分三维图2像以及光纤的有关信息测试结果，并可由打印机硬拷贝。
这也是国外仪器所不具备的。
3.光纤多参数测试仪OFM光纤多参数测试仪可用来测光纤的衰减，模场直径，截止波长，是光纤光缆研究，生产，使用等单位必备的测试仪器。
光纤熔接实验报告8页
光纤熔接实验报告8页一、实验目的本实验的目的是通过使用光纤熔接机和光源和光功率计等设备，学习光纤熔接技术，探究如何进行高效而准确的光纤连接。
同时，本实验还旨在了解光纤关键参数的选择、优化和对接方案的设计以及光纤连接的复杂度与稳定性。
二、实验原理光纤熔接技术是一种将两根光纤通过加热使其熔接在一起的技术。
主要步骤为：1.将待连接的两根光纤端面进行清洗，并在熔接前进行切割。
清洗可以使用乙醇、去离子水等。
2.将清洗好的光纤插入熔接机的镜头，进行端面照射和检测。
3.将两根光纤的端面对准，并进行预先放电。
4.将两根光纤的端面粘合在一起并熔接。
5.将熔接的光纤进行切割和抛光处理，使其断面的形状和大小都符合要求。
6.使用光功率计等工具进行性能测试。
三、实验步骤1.清洗两根待连接的光纤。
4.打开熔接机的熔接程序，进行正式的熔接连接。
5.连接完成后，进行光功率测试，并根据需要进行进一步的切割和抛光处理。
四、实验结果在本次实验中，我们成功地完成了两根光纤的熔接工作，并且最后的光功率测试结果表明连接效果良好。
五、实验中的注意事项1.在熔接前需要进行良好的清洗，避免污染问题。
2.熔接中不要过度热量，否则会导致光纤熔断。
3.需要对玻璃棒距离进行精确的调整。
通过本次实验，我们成功掌握了光纤熔接技术，并了解到了光纤连接过程的复杂性和技术性。
同时，我们也发现，现代化的熔接机和相关设备在提供高效和准确的光纤连接服务方面发挥着重要的作用。
在今后的学习和研究过程中，我们将继续深入学习和探索更多关于光纤连接和通信技术的细节和问题，以更好地推动行业发展和进步。

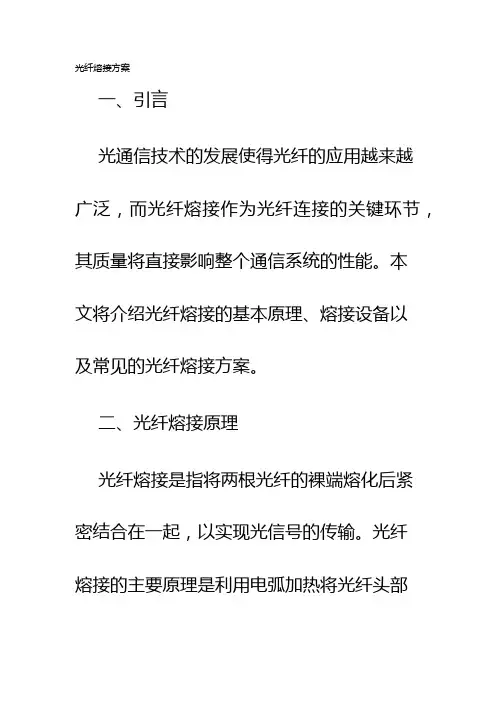

光纤熔接方案
光纤熔接方案一、引言光通信技术的发展使得光纤的应用越来越广泛，而光纤熔接作为光纤连接的关键环节，其质量将直接影响整个通信系统的性能。
本文将介绍光纤熔接的基本原理、熔接设备以及常见的光纤熔接方案。
二、光纤熔接原理光纤熔接是指将两根光纤的裸端熔化后紧密结合在一起，以实现光信号的传输。
光纤熔接的主要原理是利用电弧加热将光纤头部熔化，并通过引力使两根光纤头部接触，然后冷却固化，形成一个连续的光路径。
光纤熔接的关键在于保证光纤的精确对准和熔接接头的强度和可靠性。
三、光纤熔接设备1. 光纤熔接机光纤熔接机是进行光纤熔接的关键设备。
其工作原理是利用电弧加热将两根光纤的裸端熔化，并通过引力将其接触在一起。
常见的光纤熔接机有离线式和在线式两种。
离线式光纤熔接机适用于光纤接续修复和光缆架设，而在线式光纤熔接机适用于光网络中的现场工程和光纤网络的现场连接。
2. 光纤剥皮工具光纤剥皮工具是用于去除光纤外部涂层和保护层的工具，以便进行光纤熔接。
常见的光纤剥皮工具有手动式和电动式两种。
手动式光纤剥皮工具适用于光纤维修和光缆架设，而电动式光纤剥皮工具适用于光纤网络的现场连接和维护。
四、光纤熔接方案1. 机架式光纤熔接方案机架式光纤熔接方案适用于光纤通信机房和数据中心等大型应用场合。
该方案通过将光纤熔接机安装在机架上，形成一个固定的熔接工作区域。
机架式光纤熔接方案具有熔接速度快、熔接质量高、操作简便等特点。
同时，由于机架式光纤熔接机具备较大的工作空间和更稳定的工作环境，能够更好地保证熔接的稳定性和可靠性。
2. 手持式光纤熔接方案手持式光纤熔接方案适用于现场安装和维护等应用场合。
该方案通过将光纤熔接机集成在便携式设备中，提供便于携带和操作的特点。
手持式光纤熔接方案具有体积小、重量轻、操作灵活等优势，适用于室外光纤熔接和移动维护等需求。
3. 其他光纤熔接方案除了机架式和手持式光纤熔接方案外，还有一些其他的光纤熔接方案。
例如可伸缩式光纤熔接方案适用于需要频繁调整工作空间大小的应用场合，可通过调节伸缩臂的长度来适应不同的熔接需求。

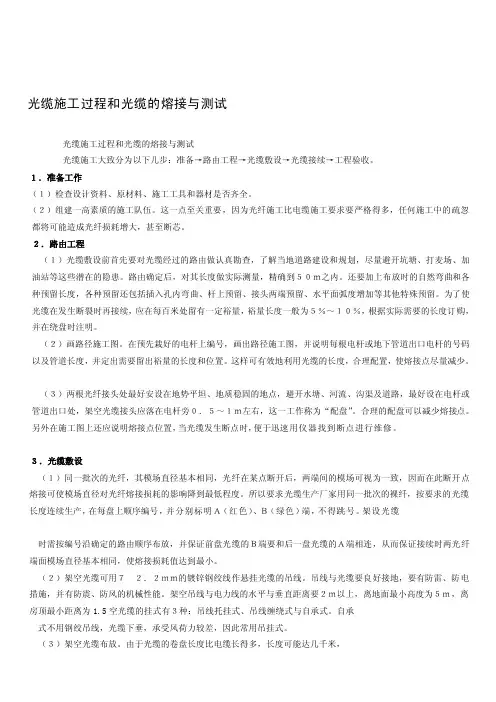

[方案]光缆施工过程和光缆的熔接与测试
![[方案]光缆施工过程和光缆的熔接与测试](https://img.taocdn.com/s3/m/cb134b20ef06eff9aef8941ea76e58fafab045bd.png)
光缆施工过程和光缆的熔接与测试光缆施工过程和光缆的熔接与测试光缆施工大致分为以下几步：准备→路由工程→光缆敷设→光缆接续→工程验收。
１．准备工作（１）检查设计资料、原材料、施工工具和器材是否齐全。
（２）组建一高素质的施工队伍。
这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。
２．路由工程（１）光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等这些潜在的隐患。
路由确定后，对其长度做实际测量，精确到５０ｍ之内。
还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。
为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为５％～１０％，根据实际需要的长度订购，并在绕盘时注明。
（２）画路径施工图。
在预先栽好的电杆上编号，画出路径施工图，并说明每根电杆或地下管道出口电杆的号码以及管道长度，并定出需要留出裕量的长度和位置。
这样可有效地利用光缆的长度，合理配置，使熔接点尽量减少。
（３）两根光纤接头处最好安设在地势平坦、地质稳固的地点，避开水塘、河流、沟渠及道路，最好设在电杆或管道出口处，架空光缆接头应落在电杆旁０．５～１ｍ左右，这一工作称为“配盘”。
合理的配盘可以减少熔接点。
另外在施工图上还应说明熔接点位置，当光缆发生断点时，便于迅速用仪器找到断点进行维修。
３．光缆敷设（１）同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号，并分别标明Ａ（红色）、Ｂ（绿色）端，不得跳号。
架设光缆时需按编号沿确定的路由顺序布放，并保证前盘光缆的Ｂ端要和后一盘光缆的Ａ端相连，从而保证接续时两光纤端面模场直径基本相同，使熔接损耗值达到最小。
光纤熔接及光纤损耗特性测量试验指导
《光纤通信原理与系统》课程实验指导和任务书（实验一）1、实验项目名称：光纤熔接实验2、实验目的和要求由于光纤熔接是光纤通信系统实际应用和试验研究中的一个基本技术，又是一个对动手能力要求较高的工作，本实验目的是让学生们通过对实际的光纤进行熔接熟悉光纤熔接的基本方法和步骤，增加对光纤通信技术的感性认识。
3、实验内容和原理：本实验主要内容包括1）、利用光纤熔接机等必要的工具将两段单模光纤熔接以使其可以实现更长距离的稳定和低损耗的传输。
2）测量熔接点的附加损耗。
光纤熔接的基本原理是利用光纤熔接机将端面对准靠紧的两被接光纤接头处局部快速加热，致其纤芯和包层的石英材料熔化并熔合在一起，冷却后即可实现被连接的两段光纤之间稳定而低损耗的连接。
4、主要仪器设备和元件、耗材光纤熔接机、光纤、光纤涂覆层剥离钳、光纤切割刀/机、光纤热缩套管、酒精棉球等。
5、操作方法与实验步骤第一步：检查确认所需仪器设备和元件等都已齐备，光纤熔接机已经接上电源。
第二步：给需要熔接的一根光纤套上光纤热缩套管（光纤热缩套管主要用于对光纤连接头的保护）。
第三步：将待连接的两段光纤进行端面处理。
1）用光纤涂覆层剥离钳分别将两根光纤一端的涂覆层剥离5-10cm，并用酒精棉球清理干净；2）然后使用光纤切割刀（/机）垂直切割光纤使其端面的表面平整，端面倾斜度要小；3）再次清洁光纤端面去除切割产生的残削。
第四步：对准和熔接1）将处理好的光纤放置在光纤熔接器的V型槽中，两端面靠近，然后轻轻放下光纤夹具将其固定，并合上安全盖。
2）查看两端对接情况：利用光纤熔接器的视屏观察并利用光纤熔接器的自动调节功能或采用手动调节的方式将两光纤端面对准；3）按熔接启动键开始熔接；第五步：完成光纤熔接后通过目视或调用光纤芯子的热图像检查光纤熔接质量（纤芯和外径是否平直、错位、存在亮点或亮线等），并记录。
第六步：保护接头将光纤热缩套管移到接头处，其两端必须都跨到光纤涂层处，然后把热缩管放入热炉，热缩管在热炉中受热会收缩，实现均匀密封。
光缆线路常用的光纤仪表
④放电试验：熔接机可通过放电试验来自动检验调节放电电极状 态，方法是截取待接光纤，制备端面后放入熔接机，选择放电试 验（YES），熔接机会自动放电预熔，直至达到合理状态。
⑤其他例如日期、时间调节等。
（2）方式选择：
①熔接方式选择，包括自动（一般）、手动（手动对纤）、分步 （临时连接时可用）。
②通信：可以外接计算机控制。
(3)测量范围(Range)： OTDR测量范围是指OTDR获取数据取样的最大距 离，此参数的选择决定了取样分辨率的大小。最佳测量范围稍大于被测光 纤长度。
(4)平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来 提 高 信 噪 比 ， 平 均 时 间 越 长 ， 信 噪 比 越 高 。 例 如 ， 3min 的 获 得 取 将 比 1min的获得取提高0.8dB的动态。但超过10min的获得取时间对信噪比的 改善并不大。一般平均时间不超过3min。
3.测试误差的主要因素
⑴ OTDR 测 试 仪 表 存 在 的 固 有 偏 差 由OTDR的测试原理可知，它是按一定的周期向被测光纤发送光脉冲
，再按一定的速率将来自光纤的背向散射信号抽样、量化、编码后，存 储并显示出来。OTDR仪表本身由于抽样间隔而存在误差，这种固有偏 差主要反映在距离分辩率上。OTDR的距离分辩率正比于抽样频率。 10
（1）检查仪表的附件是否齐全良好。
（2）开启电源，进行自检。
（3）确认待测光纤无光，检查光纤对端没接入其他设备、仪器。
（4）清擦待测光纤，正确将待测光纤插入OTDR的耦合器内。如果待测 光纤没有连接到ODF架，还需要重新制备端面，再连接到仪表的耦合器 。
（5）用刷新（实时）状态估测链路长度（距离范围设置为80KM），同 时横向放大一档，轻微调节连接器耦合状况，使曲线起始端反射在纵向 高度尽量高，拖尾最短最平滑。
光纤熔接及损耗测试
ቤተ መጻሕፍቲ ባይዱ
二、光纤损耗测试
1、插入法 剪断法测光纤损耗是一种破坏性的实验。在工程上一
般采用插入法测试光纤损耗。插入法测试衰减同样是 依据定义直接测试。
精品
2、OTDR测试 （1）、光时域反射仪（OTDR）的工作原理 用脉冲发生器调制一个光源，使光源产生窄脉冲光波，
经光学系统（透镜）耦合入光纤，光波在光纤中传输 时出现散射，散射光沿光纤返回，途中经一耦合装置， 经光学系统（透镜）输入到光电检测器，变成电信号， 再经放大及信号处理，送入示波器显示。 （2）、OTDR测试连接图
方法一、光源光功率计测试接头损耗
精品
用衰减定义A= 10lgP1/ P2( dB ) 分别测出光纤A的输 出功率P1，接续后，A、B两根光纤光功率P2，设接头 损耗为ASˊ，光纤B的传输损耗ABˊ。则 10lgp1/P2=ASˊ+ ABˊ,即ASˊ=10lg－ABˊ
精品
方法二、OTDR测试接头损耗
选择。Ⅲ、根据光纤传输距离和被测线路的损耗选择 合适的量程、“菲涅尔反射”单程动态范围。根据传 输距离确定盲区的大小，一般仪表的盲区为100m— 500m左右。 B、OTDR相关技术指标 动态范围：始端后向散射电平与噪声之间的dB差。动 态范围决定了OTDR所能测到的最长光纤距离。 折射率指数：根据被测光纤的折射率实际情况，在仪 表上进行折射率设置（INDEX），以免影响测试精度。
精品
精品
精品
（3）OTDR各种类型事件 非反射事件的例子：光纤的熔接点与弯曲点会引起损
耗，但通常不会引起明显反射。
精品
反射事件的例子：光纤的活接头点、机械接头和裂缝 等点会引起损耗与反射。
精品
终端反射事件的例子引起明显反射，通常称为菲涅尔 反射峰。
光缆熔接方案
光缆熔接方案为满足不断增长的通信需求，提高网络传输速度和质量，光纤通信系统中，光缆熔接技术起到了至关重要的作用。
光缆熔接是将两根光纤的光纤端面通过熔接技术连接在一起，以实现光信号的传输。
在进行光缆熔接前，我们需要制定一套光缆熔接方案，确保熔接的可靠性和稳定性。
一、设备准备在进行光缆熔接之前，我们需要准备以下设备：1. 光纤熔接机：用于进行光纤的熔接操作，要选择稳定性好、操作简单的光纤熔接机；2. 光纤切割刀：用于切割光纤，确保光纤端面的平整度和垂直度；3. 光缆剥离工具：用于剥离光纤的保护层，以便进行后续操作；4. 光纤清洁棒和清洁盒：用于清洁光纤端面，确保熔接时的清洁度；5. 光缆保护套管和热缩管：用于保护熔接点，并提高光缆的机械强度和防水性能。
二、光缆熔接步骤1. 光缆准备：根据实际需求选择合适的光缆，并确保光缆保持干燥清洁，避免受到损坏；2. 光缆剥离：使用光缆剥离工具剥离光纤保护层，将光纤露出；3. 光纤切割：使用光纤切割刀将光纤切割成需要的长度，并保持光纤端面的平整度和垂直度；4. 光纤清洁：使用光纤清洁棒和清洁盒对光纤端面进行清洁，确保光纤表面无尘和杂质；5. 光纤对准：将需要熔接的两根光纤对准，并用光纤固定架固定光纤的位置；6. 光纤熔接：使用光纤熔接机进行光纤的熔接，确保熔接点的质量和可靠性；7. 光缆保护：将熔接点处使用光缆保护套管和热缩管进行保护，提高光缆的机械强度和防水性能；8. 光缆测试：对熔接后的光缆进行测试，确保熔接点的质量和传输性能。
三、注意事项在进行光缆熔接时，需要注意以下几点：1. 操作环境：选择相对干燥、通风良好的环境进行操作，避免灰尘和湿气对熔接质量造成影响；2. 光纤清洁：在进行光纤熔接前，必须保证光纤端面的清洁度，使用光纤清洁棒和清洁盒进行清洁；3. 熔接质量：要选择稳定性好、操作简单的光纤熔接机，熔接过程中注意操作规范，确保熔接点的质量和可靠性；4. 光缆保护：对熔接完成后的光缆熔接点进行保护，使用光缆保护套管和热缩管提高光缆的机械强度和防水性能；5. 测试验证：对熔接后的光缆进行测试，确保熔接点的质量和传输性能，提高系统的可靠性和稳定性。
光缆熔接技术介绍
光缆熔接技术介绍光缆熔接技术是将两根光纤通过高温热熔的方法进行连接的技术，是光纤通信中非常重要的一环。
光缆熔接技术主要应用于光纤的安装、修复以及光纤的接续等工作中，有效的保证了光信号的传输质量和可靠性。
下面将详细介绍光缆熔接技术的原理、常用设备以及操作步骤。
一、光缆熔接技术原理光缆熔接技术的原理是通过将两根待连接的光纤放置在一专用的光缆熔接设备中，在高温下使两根光纤的光纤芯相接触，使其相互熔融成一体。
熔接设备会在连接点附近施加高温，熔融的光纤在传输数据时可以实现光信号的完全传输，避免因连接点造成的损耗和反射。
二、光缆熔接设备常用的光缆熔接设备主要有气压式光纤熔接机和电弧式光纤熔接机两种。
气压式光纤熔接机使用高压气体将两根光纤进行熔接，光纤芯心通过高温和高压瞬间熔化，熔接设备采用光感器进行监测和控制。
电弧式光纤熔接机则通过电弧的形式将两根光纤进行熔接，可以精确控制熔接的温度和时间。
三、光缆熔接的操作步骤光缆熔接需要一定的技术和经验，下面是一般的操作步骤：1.准备工作：检查光缆连接点的光纤质量和光纤的净度，光缆熔接机的状态是否正常，并准备好相应的工具。
2.移除光纤保护层：使用剥线器移除所需的长度的光纤保护层，并清洁剥离的裸光纤。
3.对准光纤芯心：将两根待连接的光纤对准，并在光缆熔接机上进行固定。
4.进行熔接：根据光缆熔接机的指导，启动熔接过程。
根据不同类型的熔接设备，可以选择合适的熔接模式和参数。
5.观察熔接情况：观察熔接过程中的光纤对齐情况和光纤熔接是否成功。
6.熔接保护：将熔接成功的部分进行保护，使用保护套管进行包裹，并在加热收缩的过程中进行固定。
7.进行光纤的测试：对熔接后的光纤进行光功率测试和衰减测试，以确保熔接质量和连接的可靠性。
四、光缆熔接技术的应用光缆熔接技术广泛应用于光通信领域，包括光缆的安装、光缆的维护和光纤网络的扩容等。
在光缆的安装过程中，光缆熔接技术用于连接不同段的光缆，保证信号的连续传输。
熔接光纤所需的工具及步骤
熔接光纤所需的工具及步骤概述光纤熔接是将两根光纤通过高温熔接在一起，以实现光信号的传输。
在进行光纤熔接之前，我们需要准备一些必要的工具和材料，并遵循特定的步骤操作，以确保熔接质量和可靠性。
本文将详细介绍熔接光纤所需的工具及步骤。
工具准备进行光纤熔接，我们需要以下主要工具：1.熔接机：专用的光纤熔接机是进行熔接的关键工具，通常包括熔接炉、放大器、镜头、触摸屏和控制面板等部分。
2.裁剪工具：用于对光纤进行裁剪和去除外部护套，常见的裁剪工具包括剥线钳、镊子和刀片等。
3.清洁工具：清洁是熔接光纤前的重要步骤，常用的清洁工具包括棉花棒、无纺布、洗净溶液和酒精。
4.光纤切割工具：用于切割光纤，常用的光纤切割工具有光纤切割刀、光纤切割钳等。
5.光纤剥皮工具：用于去除光纤的外护套和裁剪光纤，常用的光纤剥皮工具有光纤剥皮刀、光纤剥片钳等。
6.光纤清洗工具：用于清洁光纤的表面，常用的光纤清洗工具有光纤清洗盒、光纤清洗纸、光纤清洗杆等。
7.光源和测试仪器：用于检测熔接后的光纤连接质量，常见的光源和测试仪器有光功率计、光纤检测仪等。
熔接步骤进行光纤熔接需要按照以下步骤操作：1.准备工作：确保熔接机已经连接电源，并按照厂家的说明书进行预热。
同时检查光纤的长度，确保光纤两端的裸露长度足够。
2.光纤准备：使用裁剪工具将光纤的外护套去除，并清洁光纤表面，确保光纤两端的光洁面没有污垢和划痕。
3.光纤对准：将两根准备好的光纤对准，确保光纤之间的光心对齐。
4.进行熔接：打开熔接机的盖板，将准备好的光纤放入熔接机的纤缆槽中，使光纤两端与放大镜对齐。
然后关闭熔接机的盖板，启动熔接机进行熔接。
5.熔接检测：熔接完成后，使用光源和测试仪器检测熔接点的连接质量，包括光损耗和回波损耗等。
6.熔接保护：对熔接完成的光纤进行保护，常见的方法是使用保护套管进行覆盖或者封装。
7.清洁和整理：将使用过的工具进行清洁，并将工作区域整理整齐。
注意事项在进行光纤熔接时，还需要注意以下事项：1.熔接机的选择：根据实际需求选择适合的熔接机，考虑熔接速度、熔接质量和可操作性等因素。
光缆熔接技术介绍
1.开剥光缆
1、开剥光缆，并将光缆固定在接续盒内。 2、一般开剥1m左右，ODF等配线设备开剥长 度在2m左右。 3、开剥时，注意保护松套管。 4、固定光缆要结实，不可扭动。 5、加强芯的固定，电气连接根据施工规范决 定是否连接。 6、开剥松套管，将裸纤上的油膏擦拭干净。不 同束管、不同颜色的光纤分开。
1.7.台阶（纤芯打折）
类似台阶的图形就是一个衰减事件，台阶幅度越 大说明光纤衰减量就越大。
1.8.严重受损图形
如箭头所示，此图有多个衰减事件，严重影响 光纤传输质量，应找出原因，进行整治。
六、编制测试资料的内容
1 2 3 4 5 6 7 8 封面 目录 光缆配盘图 纤芯分配图 单盘测试记录 光纤接续衰耗 中继段线路衰耗统计表 中继段光纤后向散射曲线。
2.1接头盒安装图
1.地埋式
2.2电力光缆接头盒
2.3 ODF配线框熔接
ODFKUAN
2.4光缆终端盒熔接
3、光纤管序色谱
1.一般规则 1.1光纤分为单模与多模，必须是是相同类型的 光纤才能熔接在一起。 1.2光纤接续遵循的原则是:芯数相等时，相同束 管内的对应颜色的光纤对接，芯数不同时，按顺 序先接芯数大的，再接芯数小的 1.3光缆识别:当熔接层绞式光缆时，正对光缆横 截面，把红束管看成是第一束管，顺时针依次为 白一、白二、白.....最后一束为绿管 色谱:蓝、 橙、绿、棕、灰、白、红、黑、黄、紫、粉红、 天蓝
4.注意事项
光纤的传输损耗特性是决定光网络传输距离、传 输稳定性和可靠性的最重要因素之一。 降低光纤熔接损耗的措施; 4.1.一条线路上尽量采用同一批次的优质名牌裸 纤光缆架设. 4.2.在光缆敷设施工中严禁光缆打小圈及折、扭 曲. 4.3 挑选经验丰富训练有素的光纤接续人员进行 接续. 4.4.接续光缆应在整洁的环境中进行选用精度高 的光纤端面切割器来制备光纤端面 1.5熔接机的正确使用
光纤熔接施工方案
光纤熔接施工方案1. 引言光纤熔接是光通信工程中非常重要的一环，它的质量直接影响着光纤系统的传输性能。
本文档将详细介绍光纤熔接的施工方案，包括所需工具、步骤、注意事项等内容，以指导施工人员顺利完成光纤熔接工作。
2. 所需工具在进行光纤熔接前，需要准备以下工具和设备：•光纤熔接机：用于将光纤的两端进行熔接，常见的熔接机有电弧熔接机和激光熔接机。
•光源和光功率计：用于测试熔接后的光纤的传输性能，确保熔接质量。
•光纤剥皮刀：用于去除光纤表面的涂层。
•光纤折弯工具：用于对光纤进行弯曲处理，并保持弯曲后的光纤不受外力干扰。
•清洁工具：包括纤维吹尘枪、棉签、清洁棉等，用于对光纤进行清洁。
3. 熔接步骤3.1 准备工作在进行光纤熔接前，需要进行以下准备工作：1.确认光纤的类型和编号，根据需要进行准备。
2.清洁工作台，并确保工作台平整、干净。
3.根据需要，将光纤进行标记，以区分不同的纤芯。
4.检查光纤熔接机的参数设置，并根据实际情况进行相应的调整。
3.2 剥皮和清洁1.使用光纤剥皮刀将光纤表面的涂层剥离，剥皮长度根据实际需要而定。
2.使用纤维吹尘枪清除剥离后的光纤表面的灰尘和杂质。
3.使用棉签蘸取清洁液清洁光纤表面，确保光纤干净无污染。
3.3 熔接操作1.打开光纤熔接机的盖子，并将光纤端面对准熔接机的光纤夹持装置。
2.按下设备上的熔接按键，启动熔接程序。
根据设备提示，等待熔接过程完成。
3.熔接完成后，取出熔接好的光纤，并将其放置在光纤架上。
4.使用光源和光功率计测试熔接后的光纤的传输性能，确保熔接质量符合要求。
5.如有需要，重复以上步骤，熔接另一根光纤。
4. 注意事项在进行光纤熔接工作时，需要注意以下事项：1.确保工作环境清洁，避免灰尘和杂质污染光纤。
2.根据需求选择合适的光纤熔接机和参数设置。
3.注意操作规范，避免因操作不当导致光纤熔接质量下降。
4.定期检查光纤熔接机的维护情况，保持设备良好状态。
5.严格按照安全操作规程进行工作，避免发生意外事故。
光纤光缆熔接技术规范
光纤光缆熔接技术规范光纤光缆熔接技术规范江门市新会区光域光纤通讯技术有限公司光纤光缆工程熔接技术规范一、熔接、测试设备：1、藤仓FSM-50s光纤熔接机●适用光纤：sm(单模)，mm(多模)，ds(色散位移)，nz-ds(非零色散位移)●光纤切割长度：外包层直径250um：8to16mm外包层直径介于250um-1000um16mm(使用可选组件并经过校正:8to16mm)●实际熔接损耗：标准0.02dbsmfiber；标准0.01dbmmfiber；标准0.04dbdsfiber●光纤规格符合itu-tg.652，g.651andg.653并进行分别测量，方法符合itu-tandiec规定的标准●熔接时间：平均9秒（标准sm）；加热时间：平均35秒；●回损>>60db；熔接损耗估算、纤心轴位移，纤心变形andmfd误差（模场直径）●衰减熔接方式：自动衰减模式：0.1dbto15db(0.1dbstep)；手动衰减模式：0.8umto20.0um(0.1umstep)●熔接结果存储：最近20__熔接结果存储并包含损耗估算、所选择熔接模式、日期、熔接条件以及注释；●光纤放大倍数：147(x/y同时观测)or295(超大放大倍数)●工作条件：海拔0to5,000m，湿度0to95%rh，工作温度－10to50°c；●机械特性验证：约2n(标准)/约4.4n(可选)●可用保护管长度：60mm、40mmand微型保护管；滑入式电源组件交流适配器adc-11：100to240vac●电池：btr-06s：dc13.2v，4.5ah，可熔接/加热最少60次；btr-06l：dc13.2v，9.0ah，可熔接/加热最少120次。
●防风最大风力：15m/s；尺寸150（w）×150（d）×150w（h）；●重量2.3kg2、PK7500便携式光时域反射仪主要测试功能：单根光纤和光缆的衰耗；光连接器和光纤接头的损耗；光缆、光纤及光缆线路的长度；光纤连接器、光纤接头和光纤断点的位置。
常见光纤设备及光纤熔接测试
常见光纤设备及光纤熔接测试一、常见光纤设备在FECS工程施行方案中，常会涉及光纤通讯的情况。
一般来讲，当FECS系统中以太网通讯间隔>100米时，主需要进展光电转换，采用光纤通讯。
与之配合使用的光纤设备主要有：光纤光纤接口耦合器以太网光电转换器光纤熔接盒交换机光纤跳线光纤尾纤1. 光纤：光纤种类繁多，大致可分单模/多模、铠装/非铠装、2/4/8芯等〔1〕单模光纤：指在工作波长中，只能传输一个传播形式的光纤，通常简称为单模光纤〔SMF：Single ModeFiber〕。
目前，在有线电视和光通信中，是应用最广泛的光纤。
光纤的纤芯很细〔约10pm〕且折射率呈阶跃状分布SMF没有多模色散，传输频带较多模光纤更宽。
光源仅有一束，其信号比较强，可以应用于高速度、长间隔的应用领域中，便也合得它的本钱相对更高。
( 2 ) 多模光纤：将光纤按工作彼长以其传播可能的形式为多个形式的光纤称作多模光纤〔MMF：MUlti ModeFiber〕。
纤芯直径为50pm，传输形式可达几百个，与SMF相比传输带宽主要受形式色散支配。
在短间隔通信领域中MMF 仍在重新受到重视。
MMF按折射率分布进展分类时，有：渐变〔GI〕型和阶跃〔SI〕型。
GI型的折射率以纤芯中心为最高，传输容量较SI型大。
多模光纤更广泛地应用于短间隔或相对速度更低一些的领域中，它采用LED 作为光源，使用宽芯线，所以其散较大；在加上整个光纤内有以多个角度射入的光，所以其信号不如单模光纤好，但相对低的价格是它的优势。
( 3 ) 铠装的优势：除了有增强光缆强度、免遭机械损伤及老鼠咬伤的作用，还因为大多铠装材料是由高导磁率的钢带或钢丝构成，这对抗低频干扰非常有益！通过对铠装层的正确接地，还可以进步电缆的防雷性能！铠装电缆给施工带来的好处就是无需专门的电缆沟可以直埋，拐弯处也无需另砌电缆井。
2.光纤接口〔耦合器〕方式：光纤接口方式多种多样，主要以下几类：FC 圆型带螺纹ST 卡接式圆型〔比较常用〕SC 卡接式方型〔比较常用〕PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体3. 光纤接口盒：光纤接口盒的作用主要是通过尾纤将多根电缆集中熔接固定，并将光纤以接口方式转出。
最高质量的光纤熔接和最精确的熔接损耗在线测试
最高质量的光纤熔接和最精确的熔接损耗在线测试Dirk NäherCorning Cable SystemsWolfratshauserstr. 84, 81379 Munich, GermanyPhone: +49 89 5111 - 3163, Fax: +49 89 5111 - 3420e-mail: dirk.naeher@康宁光缆系统（上海）有限公司袁枫(feng.yuan@) 译康宁光缆系统（上海）有限公司田丰(feng.tian@) 校摘要本文的主要内容是基于康宁光缆系统Bert Zamzow、Gervin Ruegenberg、Marty Anderson和Helmar Krupp的论文“高质量光纤熔接和显著改善熔接损耗测试精度”。
光纤熔接机是用于对光纤进行低损耗、低反射连接，以及确保光纤接头在未来使用中长期稳定的设备。
光纤熔接机的使用者对熔接机的要求是：●快速、廉价的光纤端面准备；●无需调节任何参数的全自动熔接操作；●精确的光纤接头损耗现场测试。
本文展示的是怎样通过先进的测量技术达到以上的要求以及具体在光纤熔接机上的应用。
本文描述了熔接损耗的降低以及其测量精度的提高。
同时也讨论了通过技术改进，避免现场熔接时对熔接损耗采用估计的方式。
光纤熔接机设备优化以后，使用者能得到的好处是：●精确的光纤切割角度测量以及通过自动调节光纤推进，进而补偿不好的光纤端面；结果是有60％的光纤熔接损耗通过最小化高损耗（>0.1dB）的部分得到改进的熔接；●自动探测光纤类型；●提高熔接损耗测量精度（在线测量损耗－真实损耗）从0.030dB降低到0.018dB。
介绍通过熔接的方式连接光纤，需要有几个步骤。
以下将简要介绍一下各个步骤：1．用剥离工具去除光纤涂覆层；2．用专用光纤切割刀制备光纤端面；3．将光纤放入光纤熔接机，由熔接机完成光纤对准；4．通过电极放电产生电弧熔接光纤；5．分析接头损耗；6．保护和存储光纤接头。
裸光纤熔接实验报告
裸光纤熔接实验报告1. 实验目的本实验旨在研究裸光纤熔接技术，在实验中掌握裸光纤的熔接操作方法，以及分析研究裸光纤熔接过程中的影响因素和注意事项。
2. 实验器材- 光纤熔接机- 裸光纤切割器- 光纤维护台- 光纤清洗棒- 光纤固定夹- 熔接架- 焊盘- 裸光纤3. 实验步骤和方法3.1 准备工作- 清洁实验操作台面，确保无杂物和灰尘。
- 检查熔接机的工作状态，确保调节按钮和按键灵敏可用。
- 准备好光纤切割器和光纤清洁棒。
3.2 裸光纤切割- 将裸光纤固定在光纤固定夹上。
- 使用光纤切割器进行切割，保持刀口垂直于光纤，并尽可能避免纤芯和包层的损伤。
3.3 光纤清洁- 使用光纤清洁棒轻轻擦拭切割好的光纤端面，确保无杂质和污渍。
3.4 光纤熔接- 将两根切割好并清洁过的裸光纤放置在熔接架上，确保纤芯对准。
- 打开光纤熔接机，等待其预热至稳定温度。
- 选择适当的熔接模式和程序设置。
- 将熔接机的电极对准光纤，并进行熔接。
- 等待熔接完成，并根据需要进行保护套的注覆。
4. 实验结果及分析讨论本实验中，我们成功进行了裸光纤的熔接，得到了良好的熔接结果。
通过观察和分析，我们总结了以下几点经验和注意事项：4.1 光纤切割和清洁的重要性在裸光纤熔接过程中，光纤的切割和清洁是非常重要的步骤。
切割时需要保持刀口垂直并避免损伤纤芯和包层，而清洁则能够确保光纤端面无杂质和污渍，有利于更好的熔接效果。
4.2 熔接参数的选择熔接参数的选择对于获得良好的熔接效果非常重要。
在实验中，我们根据裸光纤的类型和要求选择了合适的熔接模式和程序设置。
4.3 熔接过程中的操作注意事项在熔接过程中，需要注意以下几点：- 光纤的放置和对准：确保两根裸光纤在熔接过程中保持对准，避免产生损伤或者熔接不完全。
- 熔接机的稳定性：在进行熔接前，确保熔接机已经预热至稳定温度，以确保熔接质量的一致性。
- 熔接时间的控制：熔接时间过短可能导致熔接不完全，而熔接时间过长则可能产生过度熔化或电极受损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见光纤设备及光纤熔接测试
一、常见光纤设备
在FECS项目实施方案中，常会涉及光纤通讯的情况。
一般来讲，当FECS系统中以太网通讯距离>100米时，主需要进行光电转换，采用光纤通讯。
与之配合使用的光纤设备主要有：
光纤光纤接口
耦合器以太网光电转换器
光纤熔接盒交换机
光纤跳线光纤尾纤
1. 光纤：光纤种类繁多，大致可分单模/多模、铠装/非铠装、2/4/8芯等
（1）单模光纤：指在工作波长中，只能传输一个传播模式的光纤，通常简称为单模光纤
（SMF：Single ModeFiber）。
目前，在有线电视和光通信中，是应用最广
泛的光纤。
光纤的纤芯很细（约10pm）且折射率呈阶跃状分布SMF没有
多模色散，传输频带较多模光纤更宽。
光源仅有一束，其信号比较强，可
以应用于高速度、长距离的应用领域中，便也合得它的成本相对更高。
( 2 ) 多模光纤：将光纤按工作彼长以其传播可能的模式为多个模式的光纤称作多模光纤
（MMF：MUlti ModeFiber）。
纤芯直径为50pm，传输模式可达几百个，
与SMF相比传输带宽主要受模式色散支配。
在短距离通信领域中MMF仍
在重新受到重视。
MMF按折射率分布进行分类时，有：渐变（GI）型和
阶跃（SI）型。
GI型的折射率以纤芯中心为最高，传输容量较SI型大。
多模光纤更广泛地应用于短距离或相对速度更低一些的领域中，它采用
LED 作为光源，使用宽芯线，所以其散较大；在加上整个光纤内有以多个
角度射入的光，所以其信号不如单模光纤好，但相对低的价格是它的优势。
( 3 ) 铠装的优势：除了有增强光缆强度、免遭机械损伤及老鼠咬伤的作用，还因为大多铠装
材料是由高导磁率的钢带或钢丝构成，这对抗低频干扰十分有益！通过对
铠装层的正确接地，还可以提高电缆的防雷性能！铠装电缆给施工带来的
好处就是无需专门的电缆沟可以直埋，拐弯处也无需另砌电缆井。
光纤型号举例介绍：4A1b：
4-----4芯
A----多模，注意若是B表示单模
2.光纤接口（耦合器）方式：光纤接口方式多种多样，主要以下几类：
FC 圆型带螺纹
ST 卡接式圆型（比较常用）
SC 卡接式方型（比较常用）
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体
3. 光纤接口盒：光纤接口盒的作用主要是通过尾纤将多根电缆集中熔接固定，并将光纤以接口
方式转出。
以便于与光纤转换器进行连接。
其主要参数主要是端口数量及整机固
定方式（一般组屏安装均为机架式）。
耦合器（法兰）装于其端口上。
外部通过
光纤跳线与光电转换器相连。
4. 光电转换器：其作用主要是将光纤转输的光信号与电信号间进行转换。
其主要参数是固定方
式，端口数量及接口方式。
FECS工程中，用的比较多的是机架式。
也有少数使用的是单模块式的（上图所示）。
其中机架式的光电转换器又分固定端口数量的，也有板卡式（数量匹配比较灵活）。
5. 交换机：现四方公司FECS工程采用比较多的交换机品版是：赫思曼。
用8口、16口、24口的居多。
如下图所示：
此前已曾使用D-LINK、3COM、CISCO品牌的产品。
二、光纤的熔接与测试：
1. 熔接：光纤熔接一般联系外单位人员进行。
需要使用专用的“光纤熔接机”方可进行，并接点数量
付费。
如下图所示：。
光纤熔接时，需将光缆外部保护层、铠等剥除，清除光纤上附着的杂质，与尾纤纤体进行高
温熔接。
并利用热缩管包装保护。
并将线体规则盘起并固定于光纤接口盒内，尾纤另一端与
光纤接口盒上的法兰盘相连。
2.熔接后的测试：光纤熔接好后，可通过专用设备对其进行测试，一般FECS施工现场不具备相应的测试
设备，那么还可通过两种方式进行初步测试，即透光测试和上电通讯数据包测试。
（1）透光测试是指，当一根光纤的两端均已熔接完毕后，可利用光亮较强的光源在光纤一端进行照射，如果熔接效果好，不存在光纤损坏的情况下，光纤的另一端应能散
发出很强的光束。
此法主要印证光纤整体有无断损，或折损的情况。
（2）另一种方式是上电通讯数据测试。
上一种方式的印证结果并不能完全说明问题，有必要将通讯网络搭建完整，在光纤
通道两侧接上使用终端（如计算机），可在一侧计算机中利用DOS方式，使用PING
语句，测试与另一侧计算机的通讯质量。
主要观察，PING测试过程中，有无丢帧
（包）、响应时间过长的现象。
