发泡成型模具
发泡模具工艺流程
发泡模具工艺流程发泡模具工艺流程是制作发泡模具的一种常见工艺流程，它的主要目的是通过加热和冷却的过程来使原材料膨胀成为所需形状的模具。
下面将详细介绍发泡模具工艺流程的步骤和注意事项。
第一步：原材料准备在进行发泡模具工艺流程之前，首先需要准备好适宜的原材料。
常用的原材料有聚氨酯、聚苯乙烯等。
根据实际需要选择合适的原材料，并确保其质量符合要求。
原材料通常以颗粒或块状形式存在。
第二步：模具准备在开始制作发泡模具之前，需要准备好模具。
模具的制作可以使用不同材料，如铝、钢等。
根据实际需要选择合适的模具材料，并进行相关的加工和处理。
模具的设计和制造需要考虑到产品的形状和尺寸，以保证发泡模具的质量和精度。
第三步：注塑在进行注塑之前，需要将原材料加热至一定的温度。
加热的方式可以是直接加热或间接加热。
加热后的原材料会变得粘稠，可以通过注射机将其注入到已经准备好的模具中。
注塑过程需要控制注射时间、注射速度等参数，以确保注入的原材料均匀分布并填充整个模具。
第四步：发泡注塑完成后，需要对模具中的原材料进行发泡处理。
发泡的过程中需要控制好温度和时间，确保原材料可以膨胀成为所需的模具形状。
温度的控制可以通过加热或冷却来实现，时间的控制可以根据原材料的特性和制品的要求来确定。
经过发泡处理后，原材料会膨胀成为模具的形状。
第五步：冷却发泡完成后，需要对模具中的制品进行冷却。
冷却的方式可以是自然冷却或强制冷却。
冷却时间的长短取决于材料的类型和厚度，一般较薄的制品冷却时间较短，而较厚的制品冷却需要较长的时间。
通过冷却，制品可以固化和形成稳定的结构。
第六步：脱模与修整在冷却完成后，就可以将制品从模具中取出。
脱模需要注意不要造成模具和制品的损坏。
取出后，可以对制品进行修整和加工，以使其达到最终的要求和标准。
修整的方式包括切割、打磨、修边等。
根据制品的具体要求，选择适当的修整方法，使制品的表面光滑、边缘整齐。
总结：发泡模具工艺流程是一种常见的制作模具的工艺流程。
发泡模模具结构
发泡模模具结构
发泡模具结构一般包括以下部分：
1.模具底座：用于支撑整个发泡模具结构，并保持其稳定。
2.模具芯：通常为中空圆柱结构，用于形成发泡材料内部的空洞。
3.模具孔：与模具芯对应，用于形成发泡材料的外形。
4.模具壳：位于模具芯和模具孔之间，起到保持发泡材料形状和压缩的作用。
5.模具导向针：用于保持模具芯和模具壳在组装时的位置和固定。
6.模具冷却系统：通过冷却水或其他介质将模具芯和模具壳降温，以便加快发泡材料的固化和降低生产时间。
7.模具排气系统：确保模具中的气体能够顺畅地排出，以避免发泡材料产生气泡或缺陷。
8.模具加热系统：用于加热模具以促进发泡材料的固化和加速生产速度。
《发泡成型模具》课件
05
发泡成型模具案例分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
案例一：某品牌汽车座椅发泡模具设计
总结词
汽车座椅发泡模具设计
详细描述
介绍某品牌汽车座椅发泡模具的设计理念、结构特点、材料选择以及制造工艺流程，重点阐述模具设计对座椅性 能和品质的影响。
案例二：某品牌鞋底发泡模具制造工艺
温度控制
根据生产需要，将模具温度调整到适宜范围 ，以获得最佳的发泡效果。
冷却与脱模
确保模具在充分冷却后进行脱模，以避免产 品变形或损坏。
常见问题与解决方案
填充不均
表面粗糙
调整物料填充速度和流量，确保均匀填充 。
检查模具温度和物料温度，确保两者匹配 ，避免表面粗糙。
产品变形
模具损坏
优化冷却系统，使产品均匀冷却，防止变 形。
BIG DATA EMPOWERS TO CREATE A NEW ERA
04
发泡成型模具的发展趋势与展望
技术创新与进步
01
3D打印技术的应用
02
新型材料的应用
03
智能化技术的引入
通过3D打印技术，实现模具的快 速原型制造，缩短产品开发周期 。
采用高强度、轻质、耐高温的新 型材料，提高模具的使用寿命和 性能。
建筑领域
发泡成型模具可用于生产建筑保温材 料、装饰材料等，具有保温、隔热、 隔音、美观等优点。
包装领域
发泡成型模具可用于生产包装材料、 缓冲材料等，具有轻便、环保、耐用 等优点。
02
发泡成型模具的设计与制造
BIG DATA EMPOWERS TO CREATE A NEW
ERA
泡沫模具成型原理
泡沫模具成型是一个复杂的过程，它利用热塑性材料的特性，通
过精确的温度控制和模具设计，将原料转变为所需的形状和结构。
这个过程需要高度的技术知识和经验，以确保最终产品的质量和一致性。
首先，热塑性材料被加热至高温，使其变得柔软并具有流动性。
然后，这些熔融的原料被注入到模具中，模具的形状和尺寸决定了最终产品的形状和尺寸。
在模具内，原料被加热并膨胀，以填充整个模具并固定成型。
在整个过程中，温度控制是非常重要的。
温度过高可能导致材料
烧焦或降解，而温度过低则可能使材料流动性差，导致成型不完整。
此外，模具的设计也是至关重要的，因为模具的形状和尺寸决定了最终产品的形状和尺寸。
泡沫模具成型的应用非常广泛，包括汽车制造、建筑材料、包装
材料等领域。
通过泡沫模具成型技术，可以生产出具有复杂形状和结构的轻质、高强度的产品，这些产品在我们的日常生活中发挥着重要的作用。
总之，泡沫模具成型是一个技术含量高、精度要求高的制造过程。
通过合理的温度控制和模具设计，可以生产出高质量的泡沫产品，为我们的生活提供便利和舒适。
发泡模具设计详解
发泡模具设计详解 The latest revision on November 22, 2020一、发泡模成型机的原理1、发泡原材料的种类：EPS，EPP，EPE，EPO等。
2、成型原理：合模，加料，利用蒸汽加热成型，再冷却，脱模。
二、EPS模具总体结构根据机型的种类来设计模具，与机台配套。
1、一体模：台湾机、方圆机、等机台没有标准水箱，必须根据产品排模来定水箱（蒸汽室），又叫一体模。
2、三片式模具：都具有三片板：凸模板、凹模板、枪板凸模板来固定连接凸模型腔；凹模板用来固定连接凹模型腔；枪板也叫做后封板、背板、主要装顶杆套和料枪。
3、压料：为凸模与凹模配合，方便预开加料成型而设计的一种结构，起到预开加料时不漏料。
根据水箱的合模台阶、模板来计算；压料有离空和没有离空两种。
没有离空的，凹凸模的压料相同；有离空的，凹模压料加离空等于凸模压料，凹模压料不少于10 mm。
4、法兰边：也就是凹模与凹模板连接处的空间，方便安装螺丝钉。
根据水箱合模台阶和模板来定，一般做到15 mm左右为宜，不能少于10mm；还有一种，从模板下面往上面套，叫反托，反托高度根据模板的厚度来定，如库尔特机型，一般采用反托式，日本机型一般采用正面安装，有法兰边。
5、壁厚：EPP模具的壁厚一般在15 mm左右；EPS模具、EPO模具的壁厚在8~10 mm之间；EPE模具的壁厚一般在15 mm，除客户特别说明要求。
6、缩水：一般EPS模具材料的缩水为0.3%，倍率低的客户要求提供0.25%、0.2%等；EPO材料一般在0.9%~1.0%之间；EPP、EPE材料根据倍率的不同，缩水也不同；EPP、EPE材料又分JSP/KANEKA原料等，缩水又不同7、气眼：∮4、∮6、∮8、∮10、∮12等规格，有条型式和针式两种类型。
EPS原材料模具，采用针式气眼比较多，EPP、EPE等原材料模具采用条型式（平面）比较多、侧面一般用针式；气芯按材质分，有铝气芯，铜气芯、不锈钢气芯，常用的是铝气芯。

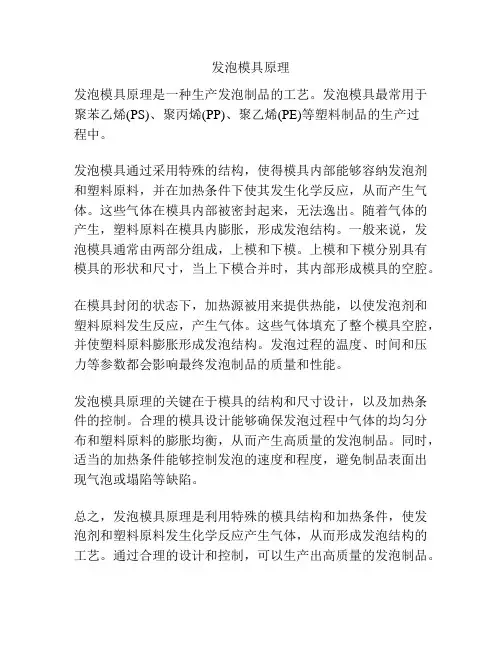

发泡模具原理
发泡模具原理
发泡模具原理是一种生产发泡制品的工艺。
发泡模具最常用于聚苯乙烯(PS)、聚丙烯(PP)、聚乙烯(PE)等塑料制品的生产过
程中。
发泡模具通过采用特殊的结构，使得模具内部能够容纳发泡剂和塑料原料，并在加热条件下使其发生化学反应，从而产生气体。
这些气体在模具内部被密封起来，无法逸出。
随着气体的产生，塑料原料在模具内膨胀，形成发泡结构。
一般来说，发泡模具通常由两部分组成，上模和下模。
上模和下模分别具有模具的形状和尺寸，当上下模合并时，其内部形成模具的空腔。
在模具封闭的状态下，加热源被用来提供热能，以使发泡剂和塑料原料发生反应，产生气体。
这些气体填充了整个模具空腔，并使塑料原料膨胀形成发泡结构。
发泡过程的温度、时间和压力等参数都会影响最终发泡制品的质量和性能。
发泡模具原理的关键在于模具的结构和尺寸设计，以及加热条件的控制。
合理的模具设计能够确保发泡过程中气体的均匀分布和塑料原料的膨胀均衡，从而产生高质量的发泡制品。
同时，适当的加热条件能够控制发泡的速度和程度，避免制品表面出现气泡或塌陷等缺陷。
总之，发泡模具原理是利用特殊的模具结构和加热条件，使发泡剂和塑料原料发生化学反应产生气体，从而形成发泡结构的工艺。
通过合理的设计和控制，可以生产出高质量的发泡制品。
发泡模具设计详解
发泡模具设计详解发泡模具是一种用于制造发泡产品的模具，广泛应用于各个行业。
通过设计合理的发泡模具，可以大大提高产品质量和生产效率。
本文将详细介绍发泡模具的设计要点和设计流程。
发泡模具的设计要点如下：1.产品尺寸：首先需要根据产品的尺寸要求确定发泡模具的尺寸，包括长度、宽度和高度等。
同时需要考虑产品的形状和结构，以及模具的分型线和倒角等。
2.模具材料：选择合理的模具材料非常重要。
常见的模具材料有铝合金、钢材和塑料等。
根据产品的要求和生产数量，选择不同的模具材料，以实现最佳的生产效果和成本控制。
3.模具结构：合理的模具结构可以提高生产效率和产品质量。
通常，发泡模具包括上模和下模两部分。
下模用来容纳产品的发泡，上模用来形成产品的外形和结构。
模具还需要考虑产品的脱模方式和气路设计，以确保产品质量。
4.模具制造：根据设计图纸，进行模具的制造工艺。
制造过程包括数控加工、车削、铣削和电火花等。
十分严格的制造工艺可以保证模具的精度和质量。
5.模具上手操作：在使用模具之前，需要对模具进行调试和上手操作。
这包括安装模具、调整模具的开合间隙和压力等。
只有合理的上手操作，才能保证模具生产出合格的产品。
1.产品要求分析：了解产品的尺寸要求、用途和特殊要求等。
根据产品要求，确定合理的模具尺寸和材料。
2.模具结构设计：设计模具的基本结构，包括上模和下模的形状和尺寸。
需要考虑产品的形状、结构和脱模要求等。
同时，要注意模具之间的分型线和倒角等。
3.模具零件设计：根据模具结构设计，细化各个模具零件的形状和尺寸。
这包括上模和下模的芯轴、拉杆、动模板和定模板等。
4.模具图纸设计：根据模具结构和零件设计，绘制详细的模具图纸。
图纸需要包括模具的三视图、分解图和装配图等。
5.模具制造：根据设计图纸，进行模具的制造。
制造过程中需要进行数控加工、车削、铣削和电火花等制造工艺。
6.模具调试：在模具制造完成后，需要对模具进行调试和上手操作。
调试包括安装模具、调整模具的开合间隙和压力等。
pu海棉发泡模具方法
pu海棉发泡模具方法
pu海棉发泡模具方法是一种常用的模具制作技术，它采用了聚氨酯材料的优点，具有高强度、优异的耐磨性、耐化学腐蚀性等特点。
下面是pu海棉发泡模具制作的方法：
1. 准备材料：聚氨酯材料、模具结构材料、发泡剂等。
2. 制作模具结构：根据所需的模具形状和尺寸，选择合适的模具结构材料，如木板、铁板等，制作出模具的骨架。
3. 涂刷隔离层：将隔离层涂刷在模具骨架的表面，以防止聚氨酯泡沫粘附在模具骨架上。
4. 喷涂聚氨酯材料：将聚氨酯材料和发泡剂混合后，通过喷涂方式均匀地喷在模具骨架表面，注意聚氨酯材料不要过度喷涂，以免影响模具的质量。
5. 发泡：将喷涂后的模具放置在恰当的环境中进行发泡，一般需要等待几个小时至24小时左右，直到聚氨酯材料完全发泡成型。
6. 去除模具：发泡结束后，将模具从聚氨酯材料中取出，并进行必要的修整和拼接，最终得到所需的pu海棉发泡模具。
以上是pu海棉发泡模具制作的基本步骤，制作过程需要注意安全，避免液体聚氨酯接触皮肤和眼睛，同时还需要控制好聚氨酯材料的喷涂量和发泡时间，以确保模具的质量。
- 1 -。
发泡模具技术要求
发泡模具技术要求
发泡模具技术要求涵盖多个方面，具体如下：
1. 尺寸精度与表面质量：
模具的尺寸精度必须满足产品设计要求，确保铸件或塑料发泡产品的尺寸稳定性和准确性。
模具工作面的表面粗糙度要控制在指定范围内，如Rz 6.3微米以下，以保证产品质量及脱模效果。
2. 材料性能：
发泡模具应选用导热性良好、耐高温、抗腐蚀和具有一定强度韧性的材料制作，确保模具在发泡过程中热量分布均匀且不易变形或损坏。
对于不同类型的发泡工艺（如聚氨酯发泡、PVC发泡等），模具材料的选择还应考虑其对树脂材料的化学兼容性以及模具的耐用性。
3. 结构设计与加工工艺：
发泡模具的设计需合理规划气孔位置和大小，确保气体均匀分散并形成良好的泡沫结构。
合理设置浇注系统和排气通道，减少气泡缺陷的发生。
模具各部件之间结合严密，配合间隙合适，避免漏浆或溢料，同时做好润滑和防锈处理。
4. 使用与维护：
在生产过程中需要轻拿轻放，防止模具因冲击或重力导致变形。
使用后及时清洁模具内残留物，并使用适当的脱模剂进行保养，
以防结皮和粘模现象。
存储时将模具从模架上取下平放，锁紧模具扣件，防止变形，并定期涂抹润滑剂防止生锈。
5. 模具共用性与标准化：
根据生产需求，尽量设计可共用的模架结构，提高模具利用率和生产效率。
综合上述因素，发泡模具的设计、制造和使用均需严格遵循相关工艺和技术规范，才能确保发泡产品的质量和生产过程的稳定性。
发泡模具
1kgf = 9.807牛顿(N)
气芯要敲平，气芯必须分三次敲到位，一次敲平的气芯松动，气芯旁边不能有月牙形，抛光把气芯和刀纹抛平，使模具表面光亮、平滑
9、分模线：根据产品的最大外形做分模线，再做压料，分出凹凸模腔，分析加工工艺，方便加工，打
气芯、 抛光等；不好做到位的地方做拼块，拼块最好能做限位，方便安装；产品有倒扣的、侧面有穿孔的，做滑块抽芯；根据凹、凸模腔，做模具壁厚，根据客户要求的壁厚来做，把型腔背面多余的料去掉，尽量做到壁厚均匀，背面尽量做脱模斜度，方便木样在翻砂时好脱模，做好造型后，考虑顶杆、背面的加强筋、支柱位置，可以先做2D排模图，设计好顶杆、支柱位置。
2、三片式模具：都具有三片板：凸模板、凹模板
凸模板来固定连接凸模型腔；
凹模板用来固定连接凹模型腔；
3、压料：为凸模与凹模配合，方便预开加料成型而设计的一种结构，起到预开加料时不漏料。
根据水箱的合模台阶、模板来计算；
压料有离空和没有离空两种。没有离空的，凹凸模的压料相同；
10、字牌：按图纸要求制作。
11、离模顶：凹模板与凸模板之间有离空的必须安装离模顶，可用∮30铝棒做成，用螺丝固定，根据离模空间高度来做，分布均匀，差不多在200~250mm的间距为宜，安装到凹模板上。
12、定位销：根据客户要求，安装定位销，方便模具在合模时起到导向作用，防模具撞坏。
一、发泡模成型机的原理
1、发泡原材料的种类：EPS，EPP，EPE，EPO等。
2、成型原理：合模，加料，利用蒸汽加热成型，再冷却，脱模。
二、EPS模具总体结构
根据机型的种类来设计模具，与机台配套。
1、一体模：
台湾机、方圆机、等机台没有标准水箱，必须根据产品排模来定水箱（蒸汽室），又叫一体模。
发泡模具设计详解
一、发泡模成型机的原理1、发泡原材料的种类：EPS，EPP，EPE，EPO等。
2、成型原理：合模，加料，利用蒸汽加热成型，再冷却，脱模。
二、EPS模具总体结构根据机型的种类来设计模具，与机台配套。
1、一体模：台湾机、方圆机、等机台没有标准水箱,必须根据产品排模来定水箱（蒸汽室），又叫一体模。
2、三片式模具：都具有三片板：凸模板、凹模板、枪板凸模板来固定连接凸模型腔;凹模板用来固定连接凹模型腔；枪板也叫做后封板、背板、主要装顶杆套和料枪。
3、压料：为凸模与凹模配合，方便预开加料成型而设计的一种结构,起到预开加料时不漏料。
根据水箱的合模台阶、模板来计算；压料有离空和没有离空两种。
没有离空的，凹凸模的压料相同；有离空的，凹模压料加离空等于凸模压料，凹模压料不少于10 mm。
4、法兰边：也就是凹模与凹模板连接处的空间，方便安装螺丝钉。
根据水箱合模台阶和模板来定,一般做到15 mm左右为宜,不能少于10mm;还有一种，从模板下面往上面套，叫反托，反托高度根据模板的厚度来定,如库尔特机型，一般采用反托式，日本机型一般采用正面安装，有法兰边.5、壁厚：EPP模具的壁厚一般在15 mm左右；EPS模具、EPO模具的壁厚在8～10 mm之间；EPE模具的壁厚一般在15 mm,除客户特别说明要求。
6、缩水：一般EPS模具材料的缩水为0。
3%,倍率低的客户要求提供0.25%、0。
2%等；EPO材料一般在0。
9%~1。
0%之间；EPP、EPE材料根据倍率的不同，缩水也不同；EPP、EPE材料又分JSP/KANEKA原料等，缩水又不同7、气眼：∮4、∮6、∮8、∮10、∮12等规格,有条型式和针式两种类型。
EPS原材料模具，采用针式气眼比较多，EPP、EPE等原材料模具采用条型式(平面）比较多、侧面一般用针式；气芯按材质分,有铝气芯，铜气芯、不锈钢气芯,常用的是铝气芯。
针孔：一些死角地方,加针孔在∮0。
6~0.8mm之间。
发泡模具设计详解
一、发泡模成型机的原理1、发泡原材料的种类：EPS，EPP，EPE，EPO等。
2、成型原理：合模，加料，利用蒸汽加热成型，再冷却，脱模。
二、EPS模具总体结构根据机型的种类来设计模具，与机台配套。
1、一体模：台湾机、方圆机、等机台没有标准水箱，必须根据产品排模来定水箱（蒸汽室），又叫一体模。
2、三片式模具：都具有三片板：凸模板、凹模板、枪板凸模板来固定连接凸模型腔；凹模板用来固定连接凹模型腔；枪板也叫做后封板、背板、主要装顶杆套和料枪。
3、压料：为凸模与凹模配合，方便预开加料成型而设计的一种结构，起到预开加料时不漏料。
根据水箱的合模台阶、模板来计算；压料有离空和没有离空两种。
没有离空的，凹凸模的压料相同；有离空的，凹模压料加离空等于凸模压料，凹模压料不少于10 mm。
4、法兰边：也就是凹模与凹模板连接处的空间，方便安装螺丝钉。
根据水箱合模台阶和模板来定，一般做到15 mm左右为宜，不能少于10mm；还有一种，从模板下面往上面套，叫反托，反托高度根据模板的厚度来定，如库尔特机型，一般采用反托式，日本机型一般采用正面安装，有法兰边。
5、壁厚：EPP模具的壁厚一般在15 mm左右；EPS模具、EPO模具的壁厚在8~10 mm之间；EPE模具的壁厚一般在15 mm，除客户特别说明要求。
6、缩水：一般EPS模具材料的缩水为0.3%，倍率低的客户要求提供0.25%、0.2%等；EPO材料一般在0.9%~1.0%之间；EPP、EPE材料根据倍率的不同，缩水也不同；EPP、EPE材料又分JSP/KANEKA原料等，缩水又不同7、气眼：∮4、∮6、∮8、∮10、∮12等规格，有条型式和针式两种类型。
EPS原材料模具，采用针式气眼比较多，EPP、EPE等原材料模具采用条型式（平面）比较多、侧面一般用针式；气芯按材质分，有铝气芯，铜气芯、不锈钢气芯，常用的是铝气芯。
针孔：一些死角地方，加针孔在∮0.6~0.8mm之间。
发泡模模具结构
发泡模模具结构
发泡模模具结构是由上模板、下模板、热板、隔板、顶压板、顶压板杆、顶压气缸、顶底板、顶底板杆、顶底板气缸、挤出头、挤出头底板、挤出头底板杆、挤出头气缸等组成的。
上模板和下模板之间加装有热板和隔板，隔板用于将上下模板隔开，使发泡材料在加热膨胀时只向上膨胀，在下模板受到顶压时，又能保持稳定的模具高度。
顶压板、顶压板杆和顶压气缸用于控制模具高度和压力，保证发泡材料能够充满整个模具。
顶底板、顶底板杆和顶底板气缸则是用于控制模具的开合和固定模具位置的。
挤出头、挤出头底板、挤出头底板杆和挤出头气缸则是用于将发泡材料挤出到模具中，并控制挤出量和速度的。
发泡模模具结构的设计和制造有着相当高的技术和工艺要求，需要考虑到发泡材料的物理性质、操作的方便性和安全性等多方面因素，以确保模具的稳定性、可靠性和使用寿命。
- 1 -。
发泡模具设计详解
发泡模具设计详解发泡模具是一种用于生产发泡制品的模具，通常由金属、塑料或硅胶等材料制成。
它可以根据产品的形状和尺寸进行定制设计，用于生产各种各样的发泡制品，如泡沫箱、泡沫板、泡沫管等。
发泡模具的设计关乎产品质量和生产效率，下面将详细介绍发泡模具的设计原理、步骤和注意事项。
一、发泡模具设计原理发泡模具的设计原理主要包括以下几个方面：1.产品图纸分析：首先需要根据产品的图纸确定产品的形状、尺寸和结构，包括产品的厚度、曲线、孔洞等要素。
2.发泡材料选择：根据产品的要求选择合适的发泡材料，一般有聚苯乙烯、聚氨酯、聚丙烯等，不同的材料具有不同的特性，如密度、硬度、耐磨性等。
3.模具结构设计：根据产品的形状和尺寸设计模具的结构，包括模具的上模、下模、芯块、导向柱等部分的设计。
4.冷却系统设计：考虑到发泡过程中产生的热量，需要设计合理的冷却系统，以保证产品的质量和生产效率。
5.模具开模方式：根据产品的要求确定模具的开模方式，包括手工开模、气动开模、液压开模等。
以上是发泡模具设计的基本原理，接下来将介绍发泡模具设计的具体步骤和注意事项。
二、发泡模具设计步骤1.产品分析：根据产品的图纸确定产品的形状、尺寸和结构，分析产品的特点和要求，确定发泡模具的设计方向。
2.模具结构设计：根据产品的形状和尺寸设计模具的结构，包括模具的上模、下模、芯块、导向柱等部分的设计，确保模具的稳定性和精度。
3.模具零部件设计：根据模具结构设计细化设计各个零部件，包括上模板、下模板、芯块、导向柱等部件的设计。
4.冷却系统设计：设计模具的冷却系统，以保证模具在生产过程中不发热变形，同时可以提高生产效率和产品质量。
5.模具装配：将各个零部件按照设计图纸进行装配，保证模具的结构完整和稳定。
6.试模调试：进行试模调试，检查模具的精度和稳定性，对模具进行必要的调整和优化，确保模具可以正常生产。
以上是发泡模具设计的基本步骤，设计师在进行发泡模具设计时需要认真执行每个步骤，确保设计的质量和准确性。
发泡模具的生产工艺
发泡模具的生产工艺
发泡模具的生产工艺一般包括以下几个步骤：
1. 原料准备：根据产品要求，选用适当的材料进行准备，一般为塑料颗粒或树脂。
2. 模具设计：根据产品形状和尺寸要求，设计出合适的模具结构。
模具可以分为单腔和多腔，根据需求选择合适的腔数。
3. 模具制造：根据设计图纸，制造出模具。
一般采用数控加工技术进行模具的加工，确保模具的精度和质量。
4. 发泡成型：将预先加热的塑料颗粒或树脂注入到模具中，在模具中施加适当的压力和温度，使其在一定的时间内发生膨胀和凝固。
5. 模具冷却：待发泡材料充分膨胀凝固后，将模具冷却一段时间，以确保产品的稳定性和质量。
6. 脱模和修整：将冷却后的发泡模具从模具中取出，并进行修整。
修整工艺包括清除模具上的边角料、修剪余料和修复模具表面。
7. 检测和质量控制：对成品进行检测，包括尺寸、外观、密度等的检测，确保
产品符合要求。
同时进行质量控制，确保生产工艺的稳定性和产品质量的一致性。
以上就是一般发泡模具的生产工艺。
具体的工艺流程可能因产品形状和要求的不同而有所差异，但总体上包括原料准备、模具设计、模具制造、发泡成型、模具冷却、脱模和修整、检测和质量控制等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶出机构的设计
顶出面积应尽量大，以减少单位面积上的顶 出力，否则会使塑件凹入变形。推杆直径要 比普通注塑模的推杆大20%~30%。
冷却系统的设计
为了冷却均匀，应使冷却水先流经浇口附近， 由最终充填处排出，以免产生发泡不均匀的 缺陷。
排气槽的设计
由于发泡剂分解产生较多的气体，如果不及 时排气，会影响塑料熔体流动，造成填充不 足。 排气槽一般设在分型面上。
浇注系统的设计
（1）主流道 ） 由于发泡材料的冷却速度较慢，故在主流道 外部一般要设置冷却水道。
（2）分流道 注射时要尽量使熔融塑料在注入型腔前不发 泡，所以分流道应尽量短，断面尺寸要比普 通注塑模大。断面形状一般为圆形，大型塑 件分流道直径可选6~10mm，小型塑件直径 可选4~6mm。
流道设计
2.2 注塑成型模具
1 发泡注射成型模具基本结构 注塑成型模具主要由凹模，凸模，成型芯， 导柱，导套等组成。其内部结构（浇注系统） 可分为模腔，流道，分流道，浇口，排气 口，冷料井等。
低发泡注射成型模的基本结构与普通注射成型模具 基本相同，其设计方法也与注射成型模具极为类似。 由于发泡材料的物理性质与非发泡料材有所不同， 因此在个别部位的设计上有其特殊要求。 （1）浇注系统 （2）型腔排气 （3）冷却系统 （4）脱模机构 （5）型腔数
发泡塑料的注塑成型模具
1 概述
泡沫塑料的加工方法和普通塑料加工方法基 本相同，所有设备和普通塑料加工设备基本 相同。可以用挤出法，模压法，注塑法，压 延法等。
2.注塑成型
注塑成型为一次性成型方法，生产效率高， 制品质量好，适用于形状复杂，尺寸要求较 严格的泡沫塑料制品。
2.1 注塑成型过程
将物料及发泡剂加入料斗内，通过螺杆的旋 转和外部加热作用，使其受热熔化至流动状 态。熔融塑料通过喷嘴射出，注入一个温度 较低的闭合模具中，经冷却硬化，即可保持 模具型腔所赋予的型样，开启模具即得到制 品。
