电工电子学练习题2014
电工电子学练习题.

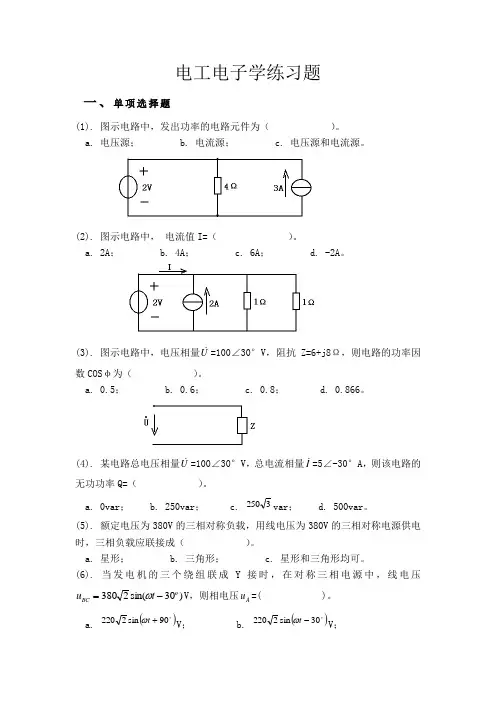

电工电子学练习题一、单项选择题(1). 图示电路中，发出功率的电路元件为（ ）。
a. 电压源； b. 电流源； c. 电压源和电流源。
(2). 图示电路中， 电流值I=（ ）。
a. 2A ；b. 4A ；c. 6A ；d. -2A 。
(3). 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ ）。
a. 0.5；b. 0.6；c. 0.8；d. 0.866。
(4). 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ ）。
a. 0var ；b. 250var ；c. 3250var ；d. 500var 。
(5). 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ ）。
a. 星形；b. 三角形；c. 星形和三角形均可。
(6). 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( )。
a. () 90sin 2220+t ωV ；b.()30sin 2220-t ωV ；C.()120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。
(7). 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ ）。
a. 338A ；b. 38A ；c. 322A ；d. 22A 。
(8). 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( )。
a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。
(9). 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。
则t=5s 时，c u =（ ）。
2013～2014汽车电工电子期末试题及答案
江苏省启东中等专业学校2013～2014学年第一学期《汽车电工电子》期末试卷班级：______ 姓名：________ 学号：_________一、填空题（每空0.5分，共18分）1.正弦交流电路是指电路中的电压、电流均随时间按正弦规律变化的电路。
2. 欧姆定律的内容是：导体中的电流强度电源电动势成正比跟整个电路内外电阻之和成反比，数学表达式为： I=E/R+r 。
3.已知一正弦交流电的电流有效值是20A4. 电容量的大小取决于极板面积、两板间的距离、介电质的材料。
5.在纯电感正弦交流电路中，若电源频率提高一倍，其他条件不变，则电路中的电流将减小一倍。
6. 电容的大小取决于标称容量、额定工作电压、绝缘电阻。
7.居民用电全部采用三相四线制，它可以同时提供两种电压，一种是 220V ；另一种是 380V 。
8.基尔霍夫定律主要用于复杂电路的计算，它包含基尔霍夫电流定律和基尔霍夫电压定律。
9.正弦交流电的三要素：最大值、角频率、初相位。
10.物体具有吸引铁、钴、镍等物质的性质叫磁性。
11. 三相电源有两种连接方式，一种是三角形连接另一种是星形连接。
12.电流磁场是导线通入电流，在导体的周围就产生磁场，这一现象又称为电流的磁效应。
13.磁感线的切线方向即为改点磁感线强度B的方向。
14.电磁铁是利用通电的铁心线圈所产生的磁场力吸引衔铁而做成的一种电器。
15.继电器是一种利用小电流来控制大电流电路的电磁开关。
16. 汽车继电器常见的有三类：动合继电器、动断继电器、混合型继电器。
二、选择题（每题2分，共28分）1.阻值均为20Ω的两个电阻并联后的总阻值是（ B ）Ω。
A.5B. 10C. 20D. 402.星形连接的三相电源的公共点叫三相电源的（ D ）。
A．接地点B．参考点C．零点 D．中性点3.鸟儿落在110V的高压输电线上,虽然通电的高压线是裸露电线,但鸟儿仍安然无恙,这是因为（ C ）。
A.鸟有耐高压的天性B.鸟儿是干燥的,所以鸟体不导电C.鸟两脚间的电压几乎为零D.鸟体电阻极大所以无电流通过4.在纯电容交流电路中，电容的电压与电流频率相同，电流的相位超前外加电压。
2014电子电工第一次月考试卷-(1).
2014电子电工第一次月考试卷-(1).响水职业教育中心校2014年春学期第一次月考电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至12页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案。
）1.在题1图所示的电路中，电压U的值为：A．-8V B．8VC．-4V D．4V题1图题2图题A237．将2mA的电流表、1.5V的电池和适当的可调电阻相串联，组成一只简易欧姆表。
用该表来测量一电阻，结果指针指示在1.5mA处，则所测量电阻的值为：A．250ΩB．750ΩC．500ΩD．1000Ω8．在使用万用表测量电阻时，测量必要的步骤有以下几步：①表笔与被测电阻良好接触；②选择合适档位；③断开被测电阻的电源线及连线；④将转换开关旋至交流电压最高档；⑤读数；⑥调零。
测量的正确顺序是A．①②③⑥⑤④B．②①③④⑤⑥C．③②①④⑤⑥D．③②⑥①⑤④9．下列物理量不能改变电动机的转速的是A．PB．SC．fD．U410．R-L-C串联电路的特点说法有误的是A、阻抗最小；B、电流最大；C、电阻两端的电压与电源电压一致；D、电容、电感两端没有电压。
11．关于电压互感器下列说法正确的是A．一次绕组匝数少，二次绕组匝数多B．一次绕组匝数多，二次绕组匝数少C．二次绕组严禁开路D．一次绕组必须可靠接地12．三相异步电动机的各种制动方式中，最经济的是A．发电制动B．能耗制动C．反接制动D．无区别13．JK触发器的J端和Q端相连，K=1，触发器的初态为“0”状态，试问经过2012个时钟脉冲后触发器的状态为A．1状态B．0状态C．不定状态56D ．高阻状态14．某多极放大器两极放大，第一极的通频带10HZ ～2MHZ ，第二极的通频带为2KHZ ～10MHZ ，则该放大器通频带为A 、大于10HZ ～2KHZB 、小于2KHZ ～2MHZC 、等于2MHZ ～10MHZD 、小于10HZ ～10MHZ题9图 题11图15.如题9电路中V Z 是稳压值为8V 的稳压二极管，其V O 应为A 、-7.5VB 、-8VC 、8VD 、16V 16．场效应管的转移特性曲线是7A BC D17．在题11图中，R 3引入的反馈类型是A 、电压并联负反馈B 、电流并联负反馈C 、电压串联负反馈D 、电流串联负反馈18．某组合逻辑电路的输出F 与输入A 、B 的波形如题12图所示，则该电路的逻辑功能为A ．与非B ．或非C ．同或D ．异或12图A B F题12图 题13图819．在题13图所示电路中，下列说法正确的是A 、不满足振幅平衡条件，不能自激振荡B 、不满足相位平衡条件，不能自激振荡C 、电路没有选频网络，不能自激振荡D 、该电路能振荡20．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ ）A ．正、反向电阻相等；B ．正向电阻大，反向电阻小；C ．反向电阻比正向电阻大很多倍；D ．正、反向电阻都等于无穷大21．要在桥式整流电容滤波电路的负载上得到直流电压7.2 V ，则电源变压器二次电压u 2应为 A ．Vsin 26.8t ω B ．Vsin 26t ωC ．V sin 7t ωD ．V sin 22.7t ω22．差分放大电路的最大特点是A．稳定放大倍数B ．提高输入电阻C．抑制零点漂移D ．扩展通频带二、判断题（本大题共16小题，每小题2分，共32分。
14电子电工基础期末考试卷[14] 2
![14电子电工基础期末考试卷[14] 2](https://img.taocdn.com/s3/m/751bb46fcaaedd3383c4d3ae.png)
黎平县职业学校2013—2014学年度第二学期期末考试电子专业《电工技术基础与技能》试题班级：14电子班姓名：学号得分：得分评卷人一、填空题：（每空2分，共36分）1、电流流通的路径称为，通常电路是由、、和组成。
2、一般来说，金属的电阻率随温度的升高而，硅等纯净半导体和绝缘体的电阻率则随温度的升高而。
3、电容的单位是，比它小的单位是和，它们之间的换算关系为：。
4、磁体两端的部分称磁极。
当两个磁极靠近时，它们之间也会产生相互作用力，即同名磁极相互，异名磁极相互。
5、测量电流时，应将电流表接在电路中，使被测电流从电流表的正接线柱流进，从接线柱流出；每个电流表都有一定的测量范围，称为电流表的。
得分评卷人二、选择题：（在下列各题的备选答案中选择一个正确的选项，并将其字母序号填入以下答题栏中。
每小题5分，共40分）1、当发现有人触电，不正确的处理方法是（）A、不接触触电者、立即使触电者脱离电源进行抢救；B、马上联系电工，给电路停电，再将触电者脱离电源抢救；C、当触电者休克时，立即进行人工呼吸和心脏按压，同时联系医院派救护车送医院进行抢救；D、当触电者失去知觉，但有呼吸、心跳，将其处于空气流通环境，解开上衣，并迅速请医生治疗。
2、当线路的熔断丝熔断时，首先要排除短路故障，然后正确的处理方法为( )A、将线路直接短路；B、用铜丝或铁丝代替熔丝；C、用同型号的熔丝绕在安装螺钉上；D、用同型号的熔丝压紧在安装螺钉上。
3、一个开关可以同时控制额定电压相同的两盏灯和一个电铃，则这两盏灯和电铃是（）A、并联B、串联C、两盏灯串联后与电铃并联D、无法判断4、下列实际电器属于并联连接的是（）A、灯和开关B、手电筒里的电池C、灯和电铃D、电铃和开关5、在试验中测量电源电压时，如果误将电流表作为电压表来使用，产生的后果是（）A、断路，电路中没有电流B、短路，将电流表烧坏C、没影响D、测量结果不准确6、关于欧姆定律的下列说法中，正确的是（）A、导体两端的电压相同，通过电流越大的导体其电阻就越大；B、导体中通过一定的电流所需的电压越小，导体的电阻就越大；C、一段导体的电阻跟它两端的电压成正比，跟通过它电流成反比；题号一二三四总分分数1 2 3 4 5 6 7 8D、对一定的导体，流过它的电流跟加在它两端的电压成正比。
电工电子学练习题及答案..
《电工电子学》练习题班级学号姓名南京工业大学二零一四年第1章 电路的基本概念1. 1 图中，五个元件代表电源或负载。
电压和电流的参考方向如图所示。
通过测量得知：A 41-=I ，A 62=I ，A 103=I ，V 1401=U ，V 902-=U ，V 603=U ， V 804-=U ，V 305=U ，试标出各电流的实际方向和各电压的实际极性，并指出哪些元件是电源，哪些元件是负载？题1.1的电路1.2 一电器的额定功率W 1N =P ，额定电压V 100N =U 。
今要接到V 200的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。
（1） 电阻值ΩK 5，额定功率2W ； （2） 电阻值ΩK 10，额定功率W 5.0； （3） 电阻值ΩK 20，额定功率W 25.0； （4） 电阻值ΩK 10，额定功率W 2。
1.3 有一直流电源，其额定功率W 200N =P ，额定电压V 50N =U ，内阻Ω=5.00R ，负载电阻R 可以调节，其电路如图所示。
试求（1） 额定工作状态下的电流及负载电阻； （2） 开路状态下的电源端电压； （3） 电源短路状态下的电流。
1.4 在图示电路中，已知V 101=U ，V 41=E ，V 22=E ，Ω=41R ，Ω=22R ， Ω=53R ， 1、2两点间处于开路状态，试计算开路电压2U 。
题1.4的电路1.5 求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。
题1.5的电路1.6 求图示电路中A点的电位。
题1.6的电路第2章 电路分析方法2.1 在图示电路中，R 1=R 2=R 3=R 4=30Ω，R 5=60Ω，试求开关S 断开和闭合时a 和b 之间的等效电阻。
2.2 用电源等效变换法求图示电路中6Ω电阻中的电流I 。
R 1 ab题2.1的电路图8 Ω题2.2的电路图2.3 电路如图所示，已知U S1=24V ，U S2=16V ，I S =1A ，R 1=R 2=8Ω，R 3=4Ω。
电工学与电子学_习题集(含答案)
《电工学与电子学》课程习题集一、单选题1. B2. B3. A4. A5. A1.电流的真实方向是（）。
A从电源正极流出来的方向 B正电荷移动的方向C从电源负极流出来的方向 D负电荷移动的方向2.电压的真实方向是（）。
A从高电压到低电压方向 B 高电位指向低电位方向C从正极指向负极的方向 D 不确定3.电源电动势的实际方向是（）。
A 从低电位指向高电位 B从高电位指向低电位方向C 从电源正极指向负极的方向D 不确定4.直流电路如图所示，E=15V，I k=5A,R=5Ω，电压源E的工作状况是( )。
A吸收功率30W B发出功率30WC吸收功率75W D发出功率75W5.图示电路中，A、B端电压U=（）。
A -2VB -1VC 2VD 3V7. A8. A9. A10. C6.某元件两端的电压、电流如下图所示，则此元件的功率为（）。
A P=6W，吸收电功率B P=6W，发出电功率C P=-6W，吸收电功率D P=-6W，发出电功率7.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是正值。
则表示参考方向与实际方向（）。
A相同 B相反 C不一定8.在直流电路的计算中，若选择了某一方向为电流的参考方向。
求解出来的电流或电压是负值。
则表示参考方向与实际方向（）。
A相反 B相同 C不一定9.在列写回路电压方程时，若选择了电路图中电流的参考方向。
问：电压、电动势的方向应（）。
A 与电流的参考方向一致 B电压与电流一致，电动势与电流相反C 与电流的参考方向相反D 以上均不是10.下图所示电路中I为( )A 2AB 3AC 5AD 8A11. D12. D13. B15. C11. 任何一个有源二端线性网络的戴维南等效电路是( )A 一个理想电流源和一个电阻的并联电路B 一个理想电流源和一个理想电压源的并联电路C 一个理想电压源和一个理想电流源的串联电路D 一个理想电压源和一个电阻的串联电路12. 下面关于理想电压源说法错误的是（ ）。
电工电子试卷第二学期2013-2014
睢宁县职业高级中学2013—2014学年度第二学期期终考试 一年级 电工电子试卷（7、8班）得分：一、填空（1×30'）1、 电容器的基本特性是 。
任何两个相互靠近又彼此绝缘的导体，就可称为 。
2、 在电容器外壳上所标的电压就是该电容器的 ，一般称为 ，是指在规定的温度范围内，可以连续加在电容器上而不损坏电容器的 电压值。
3、 电容器串联电路的 相等：电容器并联电路的 相等。
4、 如图1所示电路中，电源电动势为E ，内阻不计，C 是一个容量很大的未充电电容器。
当S 合向1时，电源向电容器充电。
这时看到白炽灯EL 开始 ，然后逐渐 ，直到 。
同时将从电流表中观察到充电电流的变化是从开始的 到最后为 ；而电压表的指针变化是从 开始，慢慢 ，最后等于 。
5、 在如图1所示电路中，当电容器充电结束后，把S 从1合向2，电容器便开始 。
这时看到白炽灯EL 开始突然亮，然后逐渐 ，直 到 。
同时将从电流表中观察到充电电流的变化是从开始的 到最后为 ；而电压表的指针变化是从 开始，慢慢 ，最后等于 。
图16、 在进行电路或电器维修时，如果碰到大电容量的电容器，应先通过 将姓名： 学号：EEL其电荷量放掉后再进行维修，以防被电击。
7、 任何磁铁都有两个极，一个称为 ，用 表示；一个称为 ，用 表示。
8、 两个磁铁的磁极之间存在着相互作用力，同名磁极互相 ，异名磁极互相 。
二、选择（2×10'）1、条形磁铁磁场最强的地方是（ ）。
A 、磁铁两极B 、磁铁中心点C 、磁感线中间位置D 、无法确定 2、当发现有人触电，必须尽快（ ）A 、拨打120电话B 、人工呼吸C 、使触电者脱离电源D 、以上都不对 3、关于电气火灾的防范与扑救，以下说法不正确的是（ ） A 、在制造和安装电气设备时，应减少易燃物B 、电气火灾一旦发生，首先要切断电源，进行扑救，并及时报警C 、带电灭火时，可使用泡沫灭火剂D 、一定要按防火要求设计和选用电气产品 4、判断电流的磁场方向时，用（ ）A 、右手螺旋定则B 、左手定则C 、右手定则D 、以上都可以 5、通电线圈插入铁心后，它的磁场将（ ）A 、增强B 、减弱C 、不变D 、不确定 6、万用表不能用来测量（ ）A 、电压B 、电流C 、电阻D 、频率 7、在电磁感应现象中，以下叙述正确的是（ ） A 、导体相对磁场运动，导体内一定会产生感应电流 B 、导体作切割磁感线运动，导体内一定会产生感应电流 C 、穿过闭合电路的磁通量发生变化，电路中就一定有感应电流 D 、闭合回路在磁场内作切割磁感线运动，电路中就一定有感应电流 8、产生感应电流的条件是（ ） A 、导体作切割磁感线运动B 、闭合回路中的一部分导体在磁场中作切割磁感线运动C 、闭合回路中的全部导体在磁场中作切割磁感线运动D 、闭合回路中的一部分导体在磁场中沿磁感线运动班级：9、电容两极板之间（ ）A 、能够导电B 、不能导电C 、时而导电时而不导电D 、无法确定 10、有一个电容为30μF 的电容器，接到直流电源上对它充电，这时它的电容为30μF ；当它不带电时，它的电容是（ ）A 、0B 、15μFC 、30μFD 、10μF 三、判断题（1×10'）1、任何电气设备内部未经的明无电时，一律视为有电，不准用手触及。
14版电工及电子技术基础A2习题册
班级:姓名:学号:成绩:14-1：电路如图所示，试分析当U1=3V 时，哪些二极管导通？当U1=0V 时，哪些二极管导通？（写出分析过程，并设 二极管正向压降为0.7V ）。
AD1 D3U15V-U i （V ）10D5 U iU 03 + t-2(1)(2)(3)(4)（31）电工学A （2）习题册－半导体器件D2 D45V-14-2：图（1）是输入电压U i 的波形。
试由图（2）画出对应于U i 的输出电压U o 、电阻R 上电压U R 和二极管D 上电压U D 的波形，并用基尔霍夫电压定律检验各电压之间的关系。
二极管的正向压降可忽略不计。
14-3：在下列各电路图中，E=5V ，U i =10sin t V ，二极管的正向压降可忽略不计，试分别画出输出电压U O 的波形。
+ + －R14-4：图示为两个N 沟道场效应晶体管的输出特性曲线。
试指出管子的类型；若是耗尽型的，试指出其夹断电压U GS(off)的数值和原始漏极电流的值；若是增强型的，试指出其开启电压U GS(th)的数值。
(a)(b )14-5：在下图中，试求下列几种情况下输出端的电位VF 及各元件中通过的电流：（1）VA=+10V ，VB=0V ；（2）VA=+6V ，VB=+5.8V ；（3）VA=VB=+5V 。
设二极管的正向电阻为零，反向电阻为无穷大。
DA1kVA VFVBR 9k1k DB （32）14-6：放大电路如图所示，通过计算分别说明电路中的晶体管工作在放大区、饱和区还是截止区？12V6V6V500k Ω4k Ω 51k Ω2k Ω 100k Ω1．5k Ω β=50β=40β=4014-7：测得工作在放大电路中的几个晶体管的三个电极对地电位为U 1、U 2、U 3，对应数值分别为：（2）U 1 = -2V ，U 2 = -2.3V ，U 3 = -6V 判断它们是PNP 型还是NPN 型？是硅管还是锗管？同时确定三个电极e 、b 、c 。
14版电工及电子技术基础C习题册
班级:姓名:学号 :成绩:1-1：在图中，五个元件代表电源或负载。
电流和电压的正方向及实验测量值如图所示，I 1=-4A 、I 2=6A 、I 3=10A 、 U 1=140V 、U 2=-90V 、U 3=60V 、U 4=-80V 、U 5=30V（1）请在图上标出各电流的实际方向和各电压的实际极性；（2）编号为的是电源，编号为 的是负载； （3）电源发出的功率为，负载取用的功率为 U 4U 545U 11I 1 U 33I 32U 2I 21-2：有一直流电源，其额定功率P =200W ，额定电压U N =50V ，内阻R 0=0.5Ω，负载电阻R 可以调节，其电路如图所示。
试求：（1）额定工作状态下的电流及负载电阻；（2）开路状态下的电源端电压；（3）电源短路状 态下的电流。
I caEU R U NR 0db1-3：已知条件在图中已标出，利用基尔霍夫定律(广义节点)，求I 2和U 4(1)电工学C 习题册－直流电路。
1-4：在图所示的电路中，已知U1=10V，E1=4V，E2=2V，R1=4Ω，R2=2Ω，R3=5Ω，1、2两点间处于开路状态，试计算开路电压U2。
R2E21U1R1U2E1R321-5：电路如图所示，已知R1=1Ω，R2=3Ω，R3=4Ω，R4=4Ω，E=12V，求A点的电位V A。
1-6：在图中，求A点电位V A。
+50V10ΩA5Ω20Ω-50V(2)班级: 姓名: 学号 : 成绩:1-7：在图中R 1=R 2=R 3=R 4=300Ω，R 5=600Ω试求开关S 断开和闭合时A 和B 之间的等效电阻。
R 1 AR 2R 5SR 3R 4B1-8：图示电路中，已知：U S =9V ，I S = 3A ，R 1 = 3Ω，R 2 = 6Ω。
试用支路电流法求电流I 1和 I 2。
计算各元 件的功率，并说明哪个元件是电源。
+U SI 2 I 1I SR 2R 1.1-9：电路如图所示，E =12V ，R 1=R 2=R 3=R 4，U ab =10V,若将理想电压源除去后，试问这时U ab 等于多少？E -R 1R 1R 2R 2A AIIR 3 R 3 IIR 4R 4BB(3).1-10：图示电路中，已知：U S=4V，I S=3A，R1=R2=1Ω，R3 =3Ω。
《电工电子学》课程练习题
1.2 利 用 电 源 模 型 的 等 效 变 换 法 化 简 题 图 1.2 所 示 电 路 。 已 知 ： US1=9V, US2=12V,IS1=5A，IS2=2A，R1=3，R2=6。
1.3 用支路电流法求题图 1.3 中所标的各未知电流和电压，并说明电压源和电流源是 发出功率还是吸收功率。
题 5.2 图 题 5.3 图 5.4 求题图 5.4 所示电路输出电压 u0 与输入电压 ui 的关系式。
题 5.4 图 5.5 题图 5.5 所示电路是利用两个运放组成的具有高输入电阻的差动放大器，试求 u0 与 ui1、ui2 的关系式。
题 5.5 图
第六章 数字集成电路及其应用
练习 6-12；6-16；6－22；6-27；6-29；6-30 6.1 设三台电动机 A、B、C，今要求：A 开机则 B 必须开机；B 开机则 C 也必须开 机，如果不满足上述要求，即发出报警信号。试写出报警信号的逻辑表达式，并画出 逻辑图。 6.2 用 8 选 1 数据选择题 MUX 实现 。 6.3 分析题图所示电路的逻辑功能。
cos 0.05 ，试求此线圈在具有铁心时的铜损和铁损。
12.2 有一单相照明变压器，容量为 10V A ，电压为 3300/220V，今欲在副边接上 60W、220V 的白炽灯，如果要变压器在额定情况下运行，这种电灯可接多少个？并 求原、副绕组的额定电流。 12.3 有一台三相异步电动机，其技术数据如下：
练习 2-2；2-8；2-16；2-21；2-28；2-35；2-38 2.1 已知向量 I1=5+j5A，I2=5-j5A，I3=-5+j5A，I4=-5-j5A.试分别用瞬时值表达式及相 量图表示它们（设 1000 rad / s ）。 2.2 在题图 2.2 所示电路中，Z1、Z2 上的电压分别为 U1=6V，U2=8V。 （1）设 Z1=R，Z2=jXL，U=? （2）若 Z2=jXL，Z1 为何种元件时 U 最大，最大值是多少？Z1 为何种元件时 U 最小， 最小值是多少？
2014年湖南省对口高考电子电工类专业真题
电子电工类专业综合知识试题第1页（共8页）湖南省2014年普通高等学校对口招生考试电子电工类专业综合知识试题本试题卷共五人题，共8火.时工150分种，满分390分. 一,选择题（在本题的每一小题的备选答案中.只有■一个答案是芷确的，本人通JLM 小题, 诲小时6分，共120分）L 电跻如图1所示『电源电动势/为 A. 3V R. 4V C, 5V D. 6V 2.电邮如图之所小,6c 电阻消耗的功率P 为 A. 2 W B- 3 WC. —WD. 6W 一 3工 年只H 光灯的功率因效为0S 当N 只相同的H 光 ------------ ----------灯相井联时.总的功率因数是团A.人于0.5B.小于 0.5 C,等于仇5 ［）.不能确定 4.在如图3所示的宗庭电踣中.捅即、螺口灯泡及其开美的连线正确的是图3A. A B B C. CD. DI 小明同学学习了宏言史济号.为家里新安装了一箫电灯，当㈤合”美时.发现电灯不 亮.配电箱内空气开关立即跳刑新开.其感因可能是S.人体通过步大的「顿出流就会有生命危除A. 10mA C. 50mA6.兆欧表解麻端粒的柞用是A.屏蔽被测物体表面的鼎电流 1 C.保护兆欧表*以避免其线阖烧毁20mA 30mAB. D. 扉敝外界干犹磁场 屏戴外界干扰电场A 荷诳恁座m 三孔n 座 。
灯沼甲 口灯泡乙电子电工类专业综合知识试题第1页（共8页）电子电I :类专业统合知识试题 第2页(共8页)8一色环电阻如图4所示.该电阻大小为 【3.在RC 桥正正弦波振薄电路中，当相位平摘条件满足时.放大电路可以起振时的电压 放人倍数是14 .当松压管在正常稳压工作时，其两端施加的外部电用的料点是15 .在条级互流放大电路中，产生零点濠移的主要原囚是】工 某电路的摘人波形U1和输出波形U 力加图7所示，则该电路是U 】18 .对1TL 或非门电躇.其步余输入端正确的处理方法是A.通过大电阻接5V 电源(>t.5ka) 区悬空C 通过小电阻接5V 电源 «lk £l)D,通过电阻接地A. 560叱5% C. 460dt5%B. 560Q1D% I). 4606J% 9 .如因5所示电路中电压“等于A. 0V C ・-SV B SV D. 16V 10 .在图6所示电路中.席=木=会，并己知安 培表A 小的读数为3A +则安培表A- A 3 的读数应为A. 1A. 1A C. 4.24A 、3AB, 3A. 0A 5 3A, 3A11 .在正常」作的桥式瞽流涌波电路中.波波电容由F某种版因断开T A.懵入 C 不变这时负载上的直流电压将B.减小 D4基本不变12 .在输入目不变的情况下，若引人反愕,是负反馈的是A.输入信号与反馈信号反相U 净输入量增大晓明引入的B.输出量增大 D.净输入欧战小A.等亍1/3B.略大13C.等于3D.等于1A.反向偏置且被击穿 C.反向懈置但不击穿 B.也向偏直但不•击穿D.歪向谕盘且被击穿 A.放大器放大倍数过人 C,极间采用了负反馈 16. L= A 口/C 的对偶式是H 一电路跖数珈温电的变化而变化D.输入信号过大 A. A+BC B. (A+B) C C. A+B 于C D. ABC 图7A.施密特触发器 比反相器C.单稳态触发器D. □触发器绿蓝黑里椁由6电子电工类专业保合知识试题第m 页（共&页） 19 .在四变量卡诺图中.逻辑匕不相邻的一组最小项是A E ］与11］工B 叫与 HI& C. 与色）D, tn?与 1n t20 . 个八位D/A 转换器的最小电压增的为0.01V,当输入代码为1001101。
电工电子考试题及答案(练习题附答案)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.几个电阻的两端分别接在一起，每个电阻两端承受同一电压，这种电阻连接方法称为电阻的( )。
A.串联；B.并联；C.串并联；D.级联。
答案:B2. 某非工业用户其设备为320KVA，10KV供电，其功率因数应执行( )标准。
A. 1.0B.0.9C.0.85D.0.8;答案:B3. 电力电缆进行泄漏电流试验时，应在加压0.25.0.5.( )和1.0倍的试验电压时，每点停留1分钟读取泄漏电流。
A.0.6B.0.7C.0.75D.0.85答案:C4. 轻型户内隔离开关一般采用( )操作机构。
A.电动B.气动C.手动蜗轮式D.手动杠杆式答案:D5. 就设备本体而言，I类设备是带有‘( )绝缘的设备。
A.双重B.加强C.基本D.附加答案:C6. 变压器可以在绝缘及寿命不受影响的前提下,在负载高峰及冬季时可( )过负载运行。
A.严重B.适当C.不允许答案:B7. 对电机轴承润滑的检查，( )电动机转轴，看是否转动灵活，听有无异声。
A.用手转动B.通电转动C.用其他设备带动答案:A8. 为保护人身和二次设备的安全,要求电流互感器在运行中( )。
A.二次侧严禁开路；B.必须一点接地；C.严禁超过规定容量加带负荷答案:A9. 当一个熔断器保护一只灯时，熔断器应串联在开关( )A.前B.后C.中答案:B10. 通电直导体在磁场中所受力方向，可以通过( )来判断。
A.右手定则，左手定则B.楞次定律C.右手定则D.左手定则答案:D11. 摇表进行开路试验时,指针应指在( )位置为良好。
A.∞B.0C.中间位置答案:A12. 在具有电容的正弦交流电路中关于无功功率的叙述，正确的是( )。
A.单位时间内所做的功B.单位时间内放出的热量C.单位时间内所储存的电能D.单位时间内与电源交换的能量答案:C13. 搭设高度( )及以上的落地式钢管脚手架工程(包括采光井.电梯井脚手架)属于危大工程范围。
电工电子学考试题及答案(答案)
为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电 压分别为（ j100V ）和（ -j100V ），因此串联谐振又称为（ 电压 ）谐 振。 6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是 （ ），线电流和相电流的关系是（），线电压和相电压的相位关系是 （线电压超前相电压 ）。负载为三角形连接时，线电压和相电压的关 系是（ ），线电流和相电流的关系是（ ），线电流和相电流的相位关 系是（ 线电流滞后相电流 ）。 7．在交流铁心线圈电路中，电路会产生功率损耗，除了（ 铜损 ）之 外还有（ 铁损 ），主要由（ 磁滞 ）损耗和（ 涡流 ）损耗组成。 磁性材料根据剩磁和矫顽磁力可分为（ 软磁 ）、（ 永磁 ）和（ 矩磁 ）三类。变压器可以进行（ 电压 ）变换、（ 电流 ）变换、（ 阻抗 ） 变换。 8．电动机主要分为（ 交流 ）电动机和（ 直流 ）电动机二大类。三相 交流异步电动机根据转子结构不同可分为（ 鼠笼式 ）和（ 绕线式 ） 二种。电动机之所以能够转动，必须在定子线圈中产生一个（ 旋转磁 场 ）。
正比，而与极对数无关。
（×）
4． 电动机在空载时和带负载时功率因素都是相同的。 （
×）
5．在中性点接地的系统中，同时采用机壳保护接地，可以起到双重保险的作用。
（×）
6．纯净的半导体就是本征半导体。
（√）
7． P型半导体的多数载流子是电子，少数载流子是空穴。
（×）
8．本征半导体与金属导电机理的最大区别在于半导体同时存在二种载流子。 （
13．P型半导体是在本征半导体中加入微量的（ A ）元素构成。 A．三价 B．四价 C．五价 D． 六价 14．PN结加正向电压时，其正向电流是（ C ）。 A．多子漂移而成 B．少子漂移而成 C．多子扩散而成 D．少子扩
《电工电子学》练习题
A.-2AB.-4AC.-6A
61．由10伏的电源供电给负载1A得电流，如果电流到负载往返线路的总电阻1欧，那么负载的端电压应为（）
A.11伏B.8伏C.12伏D.9伏
62．用电器铭牌上标注的额定电压是指（）
A.有效值B.平均值C.最大值D.瞬时值
63．对纯电感电路选择出正确的式子（）
48．对纯电阻电路选择出正确的式子。（ ）
A.I=U/RB.i=U/RC.i=Um/R
49．某灯泡上标有“220V、100W”字样，则220V是指（ ）。
A．最大值 B．瞬时值 C．有效值 D．平均值
50．电压u的初相角 ，电流i的初相角 ，电压u与电流i的相位关系应为（ ）。
A.同相B．反相C．电压超前电流 D．电压滞后电流
18.电阻元件的性能有
A.储能性B.耗能性C.惯性D.记忆性
19.通常电路中的耗能元件是指
A.电阻元件B.电感元件C.电容元件D.电源元件
20.将 、 的白炽灯和 、 的白炽灯串联后接到 的电源上，比较两灯的亮度是
A. 的白炽灯较亮B. 的白炽灯较亮
C.二灯同样亮D.无法确定哪个灯亮
21.一个电热器从 的电源吸取 的功率，若将此电热器
38． 在纯电容电路中交流电压与交流电流之间的相位关系为：
A.u超前i π/2 B.u滞后i π/2
C.u与 i 同相D.u与i 反向
39． 一台直流发电机，名牌上标有：40KW ，230V，174A，当测得其电流为180A，功率为41.4KW时，则这台发电机工作于：
A.额定状态 B.满载状态 C.空载状态 D.过载状态
A.电流、电压、电功率B.电压、电工率
C.电流、电压D.电流、电工率
《电工电子》期末考试试卷(2014下)
2014年下学期《电工电子》期末考试试卷班级姓名学号计分一、判断题（对的画√，错的画×，每小题2分，共10分）1、电流强度在数值上等于单位时间通过导体横截面的电量。
（）2、根据欧姆定律，导线的电阻与导线的电流成正比，与加在导线两端的电压成反比。
（）3、电流的方向与负电荷流动的方向相反。
（）4、桥式整流电路需要4个二极管。
（）5、二极管的主要特性是单向导电性。
（）二、填空题(每空2分，共40分)1、任一电路都是由____ __，____ __，____ __三部分组成。
2、电路通常有___ ___，___ ___，____ __三种状态。
3、我国电力系统的交流标准频率规定为______赫兹，周期为______秒。
4、在放大电路中，为了减少输出误差，我们通常采用的方法。
5、正弦交流电的三要素是指______，______，______。
6、通常规定，交流______V以下，直流______V以下为安全电压。
7、三极管的三个引出端分别为基极、集电极和______。
8、三极管具有放大作用的条件是：发射极，集电极。
9、数字逻辑电路的基本逻辑有、、三种。
三、计算（共30分）1、已知某电池的电动势E=1.65V，在电池两端接上一个R=5Ω的电阻，实际得电阻中的电流I=300mA。
试计算电阻两端的电压U和电池内阻r各为多少。
2、如图所示，已知：E1=120V，E2=130V，R1=10Ω，R2=2Ω，R3=10Ω，试用基尔霍夫定律求各支路电流。
四、画出桥式整流电路的电路原理图并简述原理（10分）五、证明题（10分）证明逻辑式A+A’B=A+B,并画出Y=A+B的逻辑结构图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工电子学》练习题班级学号姓名南京工业大学二零一四年第1章 电路的基本概念1. 1 图中，五个元件代表电源或负载。
电压和电流的参考方向如图所示。
通过测量得知：A 41-=I ，A 62=I ，A 103=I ，V 1401=U ，V 902-=U ，V 603=U ， V 804-=U ，V 305=U ，试标出各电流的实际方向和各电压的实际极性，并指出哪些元件是电源，哪些元件是负载？题1.1的电路1.2 一电器的额定功率W 1N =P ，额定电压V 100N =U 。
今要接到V 200的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。
（1） 电阻值ΩK 5，额定功率2W ； （2） 电阻值ΩK 10，额定功率W 5.0； （3） 电阻值ΩK 20，额定功率W 25.0； （4） 电阻值ΩK 10，额定功率W 2。
1.3 有一直流电源，其额定功率W 200N =P ，额定电压V 50N =U ，内阻Ω=5.00R ，负载电阻R 可以调节，其电路如图所示。
试求（1） 额定工作状态下的电流及负载电阻； （2） 开路状态下的电源端电压； （3） 电源短路状态下的电流。
1.4 在图示电路中，已知V 101=U ，V 41=E ，V 22=E ，Ω=41R ，Ω=22R ， Ω=53R ， 1、2两点间处于开路状态，试计算开路电压2U 。
题1.4的电路1.5 求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。
题1.5的电路1.6 求图示电路中A点的电位。
题1.6的电路第2章 电路分析方法2.1 在图示电路中，R 1=R 2=R 3=R 4=30Ω，R 5=60Ω，试求开关S 断开和闭合时a 和b 之间的等效电阻。
2.2 用电源等效变换法求图示电路中6Ω电阻中的电流I 。
R 1 ab题2.1的电路图8 Ω题2.2的电路图2.3 电路如图所示，已知U S1=24V ，U S2=16V ，I S =1A ，R 1=R 2=8Ω，R 3=4Ω。
试用支路电流法求各支路电流。
2.4 电路如图所示，a 、b 两结点间含电流源支路，U S =50 V ，I S1=7 A ，I S2=2 A ，R 1=2 Ω，R 2=3 Ω，R 3=6 Ω，试求结点电压U ab 。
RI 3 3 题2.3的电路图+ R I 3U ab 3 - 题2.4的电路图2.5 已知U S =6 V ， I S =0.3 A ， R 1=60Ω，R 2=40Ω，R 3=30 Ω，R 4=20Ω。
用叠加原理计算图示电路中R 2中的电流I 2。
2.6 电路如图所示。
已知I S =2A ，U S =6V ，R 1=R 2=3Ω，R 3=R 4=6Ω，用叠加原理求a 、b 两点之间电压U ab 。
+ I U ab题2.6的电路图题2.5的电路图S2.7 在图示电路中，当U S =24V 时，U ab =8V 。
试用叠加原理求U S =0时的U ab 。
2.8 用戴维南定理求图示电路中6Ω电阻的电流I 。
题2.7的电路图8 Ω题2.8的电路图2.9 用戴维南定理求图示电路中电阻R 2中的电流I 2。
2.10 电路如图所示。
已知R 1=3Ω，R 2=6Ω，R 3=4Ω，R 4=2Ω，I S =1A ，U S =9V 。
用戴维南定理求流经电阻R 3的电流I 。
ab题2.9的电路图 S题2.10的电路图第3章 交流电路3.1 试写出表示 V 3142220A t sin u =， V 1203142220B )t sin(u-=和V 1203142220C )t sin(u +=的相量，并画出相量图。
3.2时间0=t 时电压和电流的相量图如图所示，并已知V 220=U ，A 101=I ，A 252=I ，试分别用三角函数式和复数式表示各正弦量。
题3.2 的相量图3.3已知正弦电流A )60100sin(221 +=t i π，A )30100sin(232+=t i π，试用相量法求21i i i +=。
3..4 在图示电路中，已知Ω=100R ，mH 8.31=L ，F 318μ=C 。
求电源的频率和电压分别为50Hz 、100V 和1000Hz 、100V 的两种情况下，开关S 合向a 、b 、c 位置时电流表的读数，并计算各元件中的有功功率和无功功率。
题3.4的电路3.5 在图示电路中，已知A )60sin(m11 -=t I i ω，A )120sin(m22+=t I i ω，A )30sin(m33 +=t I i ω，V )30sin(m +=t U u ω。
试判别各支路是什么元件？题3.5的电路3.6 在串联交流电路中，下列三种情况下电路中的R 和X 各为多少？指出 电路 的性质和电压对电流的相位差。
（1）Ω+=)86(j Z ；（2）V 30/50 =．U ，A 30/2 =．I ；（3）V 30/100 -=．U ，A 40/4 =．I 。
3.7 日光灯管与镇流器串联接到交流电压上，可看作为 R 、L 串联电路，如已知某灯管的等效电阻Ω=2801R ，镇流器的电阻和电感分别为Ω=202R 和H 65.1=L , 电源电压V 220=U ，试求电路中的电流和灯管两端与镇流器上的 电压。
这两个电压加起来是否等于V 220？电源频率为Z H 50。
3.8 图示电路中，安培计A 1和A 2的读数分别为A 31=I 和A 42=I ，试问（1）设R Z =1，C 2jX Z -=时，安培计A 的读数为多少？（2）设R Z =1，问2Z 为何种参数时才能使安培计A 的读数最大？此读数为多少？（3）设L 1jX Z =，问2Z 为何种参数时，才能使安培计A 的读数最小？此读数为多少？题3.8的电路3.9 图示电路中，V 220=U ， S 闭合时，V 80R =U ，W 320=P ；S 断开时，W 405=P ， 电路为电感性，求R 、L X 和C X 。
题3.9的电路3.10 图示电路中，已知V 220=U ，Ω=101R ，Ω=310L X , Ω=202R ，试求各个电流和平均功率。
题3.10的电路3.11 在Z H 50、V 380的电路中，一感性负载吸收的功率KW 20=P ，功率因数6.0cos 1=ϕ。
若要使功率因数提高到9.0cos =ϕ，求在负载的端口上应并接多大的电容，并比较并联前后的各功率。
3.12 有一台三相电阻炉，每相电阻为Ω14，接于线电压为V 380的对称三相电源上，试求联接成星形和三角形两种情况下负载的线电流和有功功率。
3.13 某三相负载，额定相电压为220V ，每相负载的电阻为Ω4，感抗为Ω3，接于线电压为V 380的对称三相电源上，试问该负载应采用什么联接方式？负载的有功功率、无功功率和视在功率是多少？第8章 分立元件放大电路8.1判断图示电路中的二极管工作状态并计算ab U ，设二极管是理想的。
（a ） （b ）题8.1图8.2 图示电路中，V 5=E ，V sin 10i t u ω=，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。
（a ） （b ）题8. 2图8.3 现有两个稳压管Z1D 和Z2D ，其稳定电压分别为4.5V 和9.5V ，正向压降都是0.5V ， 求图示各电路中的输出电压o U 。
（a ） （b ） （c ） （d ）题8.3图8.4 分析图示电路中各硅晶体管的工作状态（放大、饱和、截止或损坏）。
（a ） （b ） （c ） （d ）题8.4图8.5 测得某放大电路中的晶体管的三个电极A 、B 、C 对地电位分别为V 9A -=U ，V 6B -=U ， V 3.6C -=U ，试分析A 、B 、C 中哪个是基极b 、发射极e 、集电极c ，并说明此晶体管是NPN 管还是PNP 管，是硅管还是锗管？8.6 判断图示中各电路能否放大交流信号？为什么？（a ） （b ）（b ）（d ）题8.6图8.7 电路如图所示，已知V 12CC =U ，Ω=K 4C R ，K Ω300B =R ，K Ω4L =R ，晶体管40=β。
（1）求静态值B I 、C I 和CE U ；（2）画出电路的微变等效电路；（3）求动态指标u A 、i r 和o r 。
题8.7图8.8 电路如图所示，若V 12CC =U ，晶体管的20=β，mA 1C =I ，今要求空载时u A ≥100，试计算C R 、B R 和CE U 。
题8.8图8.9 某放大电路中晶体管的输出特性及交、直流负载线如图所示，（1）求电源电压CC U 、静态值B I 、C I 和CE U ；（2）求B R 、C R 、L R 和 ；（3）将负载电阻L R 增大，对交、直流负载线会产生什么影响？（4）若不断加大输入电压的幅值，该电路首先出现什么性质的失真？如何调节电路参数消除该失真？（5）不失真最大输入电压峰值为多少？题8.9图8.10 电路如题8.9图所示，输入正弦信号如下图所示，问输出波形分别为图8.09（b ）和（c ）所示时，各产生了什么失真？怎样才能消除失真？题8.10图8.11 图示电路中，K Ω20B1=R ，K Ω10B2=R ，K Ω2E C ==R R ，K Ω4L =R ，V 12CC =U ，V 7.0BE =U ，50=β。
（1）求静态工作点；（2）求u A 、i r 和o r ；（3）求不接电容EC 时的u A ，画出此时的微变等效电路；（4）若更换一个100=β的晶体管，求此时的静态工作点和u A 。
题8.11图8.12 电路如图所示，已知V 12CC =U ，K Ω200B =R ，K Ω2E =R ，K Ω2L =R ，晶体管60=β，V 6.0BE =U ，信号源内阻100Ω=S R 。
（1）求静态值；（2）画出微变等效电路；（3）求u A 、i r 和o r 。
题8.12图第9章 集成运算放大器9.1若在差动放大电路的一个输入端上加上信号u i 1=4mV ，而在另一个输入端加入信号u i 2，当u i 2分别为下列各值时的差模信号u id 和共模信号u ic 的数值。
（1）u i 2=4mV ； （2）u i 2= -4mV ； （3）u i 2= -6mV ； （4）u i 2=6mV ；9.2 试判断图示各电路所引入反馈的类型。
题9.2的电路R 3 R 4u i（a ）R f u u o（b ）Ru o(d)u iu o9.3 电路如图所示。
写出输出电压u o 的表达式。
9.4 电路如图所示。
求：（1） 输出电压u o 的表达式。
（2）当u i 1=0.5V ，u i 1=0.3V 时的输出电压值。
R 2u i 1题9.3的电路u i u o题9.4的电路9.5 求图示电路中的输出电压u o 的表达式。
