阀门流量系数CV与当量长度L-D的换算

书山有路勤为径，学海无涯苦作舟阀门流量系数CV 与当量长度L/D 的换算分析了阀门流量系数CV 与当量长度L/D、阀门公称直径DN 和阀门阻力系数ξ 之间的关系，给出了L/D 与CV 的换算公式，论述了用L/D 规定阀门流阻要求时，应明确L/D 值对应的管道摩擦阻力系数λT 与管道内径D。

1、概述工程设计中，使用当量长度L/D ( 直管长度L 与管道内径D 之比) 规定阀门的流阻要求较为普遍。

而在阀门行业中，通常使用流量系数CV 值表示阀门的流通能力。

假如阀门供应商对阀门CV 值和L/D 的换算不了解，供货阀门的流阻可能会不满足工程设计的要求，真空技术网(chvacuum/)认为造成工程进度的延误和经济上的损失。

本文针对阀门CV 和L/D 的换算进行了分析。

2、CV 值与L/D2.1、CV 值根据由于流量Q 和压力降△P 不是阀门本身的特性参数，从式( 1) 难以看出CV 的物理含义。

笔者认为，式(1) 中ρw 的引入主要是为了使阀门在规定的条件下，每分钟流经阀门的水为1gal 时阀门的CV 值为1，即起标定CV 值的作用。

若将ρw 看作一个无量纲常数，则从式(1) 可得出CV 的量纲为[m2]。

文献给出了CV 与阻力系数ξ 的转换公式为通常，阀门的阻力系数ξ 通过试验得到，试验方法可依据EN 1267- 1999 或JB /T 5296 - 1991 等标准。

依据EN 1267 - 1999 时，计算ξ 选取的流速V 为根据试验流量Q 和试验管道内径( 或公称直径DN) 计算得到平均流速( V = 4π- 1QD-2 ) 。

对于同一阀门，ξ 是与管道内径D 对应的，不同管道内径D 对应不同的阻力系数ξ。

对于阀门不同管道的阻力系数换算式为。

流量与阀门开度的关系

阀门的流量特性不同的流量特性会有不同的阀门开度；①快开流量特性，起初变化大，后面比较平缓；②线性流量特性，是阀门的开度跟流量成正比，也就是说阀门开度达到50%，阀门的流量也达到50%；③等百流量特性，跟快开式的相反，是起初变化小，后面比较大。

阀门开度与流量、压力的关系,没有确定的计算公式。

它们的关系只能用笼统的函数式表示，具体的要查特定的试验曲线。

调节阀的相对流量Q/Qmax与相对开度L/Lmax的关系:Q/Qmax=f(L/Lmax)调节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系：Q/Qmax=f(L/Lmax)（dP1/dP）^(1/2)。

调节阀自身所具有的固有的流量特性取决于阀芯形状，其中最简单是直线流量特性：调节阀的相对流量与相对开度成直线关系，即单行程变化所引起的流量变化是一个常数。

阀能控制的最大与最小流量比称为可调比，以R表示，R=Qmax/Qmin, 则直线流量特性的流量与开度的关系为：Q/Qmax=（1/R）[1+（R-1）L/Lmax]开度一半时，Q/Qmax=51.7%等百分比流量特性：Q/Qmax=R^(L/Lmax-1）开度一半时，Q/Qmax=18.3%快开流量特性：Q/Qmax=（1/R）[1+（R^2-1）L/Lmax]^(1/2)开度一半时，Q/Qmax=75.8%流量特性主要有直线、等百分比（对数）、抛物线及快开四种①直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变化引起的流量变化时常数。

②对数特性是指单位开度变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增大而增大。

③抛物线特性是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。

④快开流量特性是指在开度较小时就有较大的流量，随开度的增大，流量很快就达到最大，此后再增加开度，流量变化很小，故称快开特性。

隔膜阀的流量特性接近快开特性，蝶阀的流量特性接近等百分比特性，闸阀的流量特性为直线特性，球阀的流量特性在启闭阶段为直线，在中间开度的时候为等百分比特性。

阀门流量系数的速算方法

流量系数的速算方法在我们的设计工作中经常要进行各式各样的计算,流量系数正是其中之一。

阀门的流量系数Cv和Kv值是衡量阀门流动能力的重要参数之一，流量系数的大与小,说明了流体通过阀门时其压力损失的大与小，流量系数越大则压力损失越小阀门的流通能力也就越好。

国外的阀门厂通常都把不同类型、不同口径的阀门Cv值列入产品样本中。

在我国，许多用户都要求制造方在样图中例明产品的流量系数Cv值或Kv值。

在新的API规范6D《管线阀门》第22版明确规定：“制造厂（商）应为买方提供流量系数Kv值”。

显然流量系数对管道和阀门设计过程来说是一个非常重要的参数。

阀门的流量系数Cv值最早是由美国流体控制协会在1952年提出的,它的定义是：在通过阀门的压力降每平方英寸1磅（1bf/in2）的标准条件下，温度为15.6℃的水，每分钟流过的美制加仑数（Usgal/min）。

阀门的流量系数Cv随阀门的尺寸、形式、结构而变化，这些变化最终与阀门的压力降有关。

Cv值的计算公式为：Cv=Q(G/ΔP)0.5（1）式中Cv——流量系数Q——体积流量（Usgal/min）ΔP——阀门的压力降(1bf/in2)G——水的密度G=1阀门的流量系数Cv值取决于阀门的结构，而且必须由自身的实际试验来确定。

DN50阀门的典型流量系数(表一)流量系数Cv 值是“英制”的计量单位，人们依据Cv 值的技术定义制定了“米制”计量单位的阀门流量系数Kv 值。

Kv 值的定义是：在通过阀门的压力降为1巴（bar ）的标准条件下，温度为5-40℃的水每小时流过阀门的立方米体积流量（m 3/h ）Kv 值的计算公式：形式Cv 截止阀40-60角式截止阀47Y 形阀门阀杆与管道中心线夹角为45°72阀杆与管道中心线夹角为60°65V 形孔旋塞阀60-80蝶阀蝶板厚度为通道直径的7%333蝶板厚度为通道直径的35%154常规闸阀300-310夹管阀360旋启式止回阀76隐蔽式止回阀123球阀（缩径）131球阀（全径）440Kv=Q(P/ΔP)0..5（2）式中Kv——流量系数Q——体积流量（m3/h）ΔP——阀门的压力降(1bar)G——水的密度(kg/m3)Cv与Kv的关系实际上就是英制单位与米制单位的换算关系。

流量与阀门开度的关系

阀门的流量特性不同的流量特性会有不同的阀门开度;①快开流量特性,起初变化大,后面比较平缓;②线性流量特性,就是阀门的开度跟流量成正比,也就就是说阀门开度达到50%,阀门的流量也达到50%;③等百流量特性,跟快开式的相反,就是起初变化小,后面比较大。

阀门开度与流量、压力的关系,没有确定的计算公式。

它们的关系只能用笼统的函数式表示,具体的要查特定的试验曲线。

调节阀的相对流量Q/Qmax与相对开度L/Lmax的关系:Q/Qmax=f(L/Lmax)调节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系:Q/Qmax=f(L/Lmax)(dP1/dP)^(1/2)。

调节阀自身所具有的固有的流量特性取决于阀芯形状,其中最简单就是直线流量特性:调节阀的相对流量与相对开度成直线关系,即单行程变化所引起的流量变化就是一个常数。

阀能控制的最大与最小流量比称为可调比,以R表示,R=Qmax/Qmin, 则直线流量特性的流量与开度的关系为:Q/Qmax=(1/R)[1+(R-1)L/Lmax]开度一半时,Q/Qmax=51、7%等百分比流量特性:Q/Qmax=R^(L/Lmax-1)开度一半时,Q/Qmax=18、3%快开流量特性:Q/Qmax=(1/R)[1+(R^2-1)L/Lmax]^(1/2)开度一半时,Q/Qmax=75、8%流量特性主要有直线、等百分比(对数)、抛物线及快开四种①直线特性就是指阀门的相对流量与相对开度成直线关系,即单位开度变化引起的流量变化时常数。

②对数特性就是指单位开度变化引起相对流量变化与该点的相对流量成正比,即调节阀的放大系数就是变化的,它随相对流量的增大而增大。

③抛物线特性就是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。

④快开流量特性就是指在开度较小时就有较大的流量,随开度的增大,流量很快就达到最大,此后再增加开度,流量变化很小,故称快开特性。

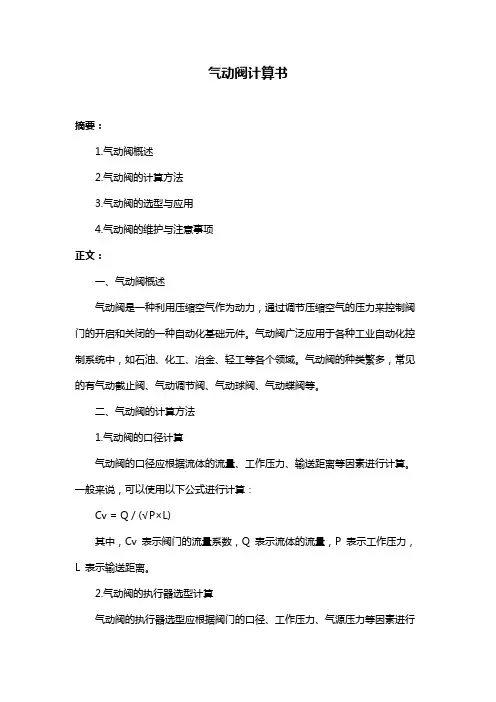

气动阀计算书

气动阀计算书摘要：1.气动阀概述2.气动阀的计算方法3.气动阀的选型与应用4.气动阀的维护与注意事项正文：一、气动阀概述气动阀是一种利用压缩空气作为动力，通过调节压缩空气的压力来控制阀门的开启和关闭的一种自动化基础元件。

气动阀广泛应用于各种工业自动化控制系统中，如石油、化工、冶金、轻工等各个领域。

气动阀的种类繁多，常见的有气动截止阀、气动调节阀、气动球阀、气动蝶阀等。

二、气动阀的计算方法1.气动阀的口径计算气动阀的口径应根据流体的流量、工作压力、输送距离等因素进行计算。

一般来说，可以使用以下公式进行计算：Cv = Q / (√P×L)其中，Cv 表示阀门的流量系数，Q 表示流体的流量，P 表示工作压力，L 表示输送距离。

2.气动阀的执行器选型计算气动阀的执行器选型应根据阀门的口径、工作压力、气源压力等因素进行计算。

一般来说，可以使用以下公式进行计算：P1 = (Cv×Q) / A其中，P1 表示执行器的输入压力，A 表示执行器的有效面积。

三、气动阀的选型与应用1.气动阀的选型在气动阀的选型过程中，应根据实际工况的要求，综合考虑阀门的口径、工作压力、流量、介质、温度等因素，选择合适的气动阀。

2.气动阀的应用气动阀广泛应用于各种工业自动化控制系统中，如流量控制、压力控制、温度控制等。

在使用过程中，应根据实际工况的要求，合理调整气动阀的开度，以达到最佳的控制效果。

四、气动阀的维护与注意事项1.气动阀的维护气动阀在使用过程中，应定期进行检查和维护，确保其正常运行。

主要维护内容包括：清洁、润滑、更换密封件、检查执行器等。

2.气动阀的注意事项在使用气动阀时，应注意以下几点：（1）气动阀应安装在易于操作和维护的位置。

（2）气动阀的进气端应接至气源，出气端接至执行器。

（3）气动阀的工作压力应符合设计要求，不得超过额定压力。

（4）气动阀的密封件应定期更换，以确保密封性能。

总之，气动阀作为一种重要的自动化基础元件，在工业生产过程中发挥着重要作用。

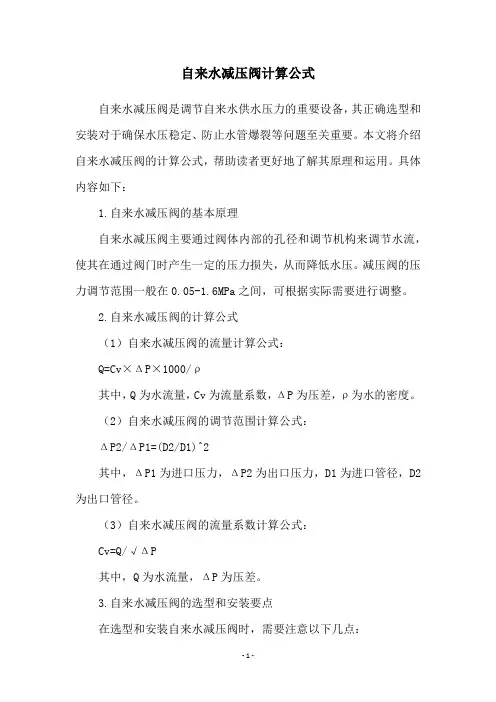

自来水减压阀计算公式

自来水减压阀计算公式
自来水减压阀是调节自来水供水压力的重要设备，其正确选型和安装对于确保水压稳定、防止水管爆裂等问题至关重要。

本文将介绍自来水减压阀的计算公式，帮助读者更好地了解其原理和运用。

具体内容如下：
1.自来水减压阀的基本原理
自来水减压阀主要通过阀体内部的孔径和调节机构来调节水流，使其在通过阀门时产生一定的压力损失，从而降低水压。

减压阀的压力调节范围一般在0.05-1.6MPa之间，可根据实际需要进行调整。

2.自来水减压阀的计算公式
（1）自来水减压阀的流量计算公式：
Q=Cv×ΔP×1000/ρ
其中，Q为水流量，Cv为流量系数，ΔP为压差，ρ为水的密度。

（2）自来水减压阀的调节范围计算公式：
ΔP2/ΔP1=(D2/D1)^2
其中，ΔP1为进口压力，ΔP2为出口压力，D1为进口管径，D2为出口管径。

（3）自来水减压阀的流量系数计算公式：
Cv=Q/√ΔP
其中，Q为水流量，ΔP为压差。

3.自来水减压阀的选型和安装要点
在选型和安装自来水减压阀时，需要注意以下几点：
（1）根据实际用水量和水压要求，选择合适的减压阀型号和规格。

（2）安装前应清洗管道，确保管道内无异物和污垢。

（3）减压阀应安装在管道上游，以便于及时发现和处理问题。

（4）减压阀出口应设置放水阀门，以便于清洗和维护。

（5）减压阀应定期进行检查和维护，确保其正常运行。

调节阀流量系数Kv计算公式

调节阀流量系数Kv的计算公式调节阀最重要参数是流量系数Kv，它反映调节阀通过流体的能力，也就是调节阀的容量。

按照调节阀流量系数Kv的计算，就可以够肯定选择调节阀的口径。

为了正确选择调节阀的口径，必需正确计算出调节阀的额定流量系数Kv值。

调节阀额定流量系数Kv的概念是：在规定条件下，即阀的两头压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1．一般液体的Kv值计算a．非阻塞流判别式：△P＜FL（P1－FFPV）计算公式：Kv＝10QL式中：FL－压力恢复系数，见附表FF－流体临界压力比系数，FF＝－PV－阀入口温度下，介质的饱和蒸汽压（绝对压力），kPaPC－流体热力学临界压力（绝对压力），kPaQL－液体流量m/hρ－液体密度g/cmP1－阀前压力（绝对压力）kPaP2－阀后压力（绝对压力）kPab．阻塞流判别式：△P≥FL（P1－FFPV）计算公式：Kv＝10QL式中：各字符含义及单位同前2．气体的Kv值计算a．一般气体当P2＞时当P2≤时式中：Qg－标准状态下气体流量Nm/hPm-(P1+P2)/2(P1、P2为绝对压力)kPa△P＝P1－P2G －气体比重（空气G＝1）t －气体温度℃b．高压气体（PN＞10MPa）当P2＞时当P2≤时式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》3．低雷诺数修正（高粘度液体KV值的计算）液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。

此时计算公式应为：式中：Φ―粘度修正系数，由Rev查FR－Rev曲线求得；QL－液体流量m/h对于单座阀、套筒阀、角阀等只有一个流路的阀对于双座阀、蝶阀等具有二个平行流路的阀式中：Kv′―不考虑粘度修正时计算的流量系ν ―流体运动粘度mm/sFR －Rev关系曲线FR-Rev关系图4．水蒸气的Kv值的计算a．饱和蒸汽当P2＞时当P2≤时式中：G―蒸汽流量kg/h，P1、P2含义及单位同前，K－蒸汽修正系数，部分蒸汽的K值如下：水蒸汽：K＝；氨蒸汽：K＝25；氟里昂11：K＝；甲烷、乙烯蒸汽：K＝37；丙烷、丙烯蒸汽：K＝；丁烷、异丁烷蒸汽：K＝。

阀门流量计算方法

阀门流量计算方法如何使用流量系数How to use Cv阀门流量系数(Cv)是表示阀门通过流体能力的数值。

Cv越大，在给定压降下阀门能够通过的流体就越多。

Cv值1表示当通过压降为1 PSI时，阀门每分钟流过1加仑15o C的水。

Cv值350表示当通过压降为1 PSI时，阀门每分钟流过350加仑15o C的水。

Valve coefficient (Cv) is a number which represents a valve's ability to pass flow. The bigger the Cv, the more flow a valve can pass with a given pressure drop. A Cv of 1 means a valve will pass 1 gallon per minute (gpm) of 60o F water with a pressure drop (dp) of 1 PSI across the valve. A Cv of 350 means a valve will pass 350 gpm of 60o F water with a dp of 1 PSI.公式1FORMULA 1流速：磅/小时(蒸汽或水)FLOW RATE LBS/HR (Steam or Water)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSIF = 流速，单位：磅/小时F = flow rate in lbs./hr.= 比容积的平方根，单位：立方英尺/磅(阀门下游)= square root of a specific volume in ft3/lb.(downstream of valve)公式2FORMULA 2流速：加伦/分钟(水或其它液体)FLOW RATE GPM (Water or other liquids)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSISg = 比重Sg = specific gravityQ = 流速，单位：加伦/分钟Q = flow rate in GPM局限性LIMITATIONS上列公式在下列条件下无效：Above formulas are not valid under the following conditions:a.对于可压缩性流体，如果压降超过进口压力的一半。

压力与流量计算公式

1．一般液体的Kv值计算
a．非阻塞流
判别式：△P＜FL（P1－FFPV）
计算公式：Kv＝10QL
式中： FL－压力恢复系数，见附表
FF－流体临界压力比系数，FF＝0.96－0.28
PV－阀入口温度下，介质的饱和蒸汽压（绝对压力），kPa
PC－流体热力学临界压力（绝对压力），kPa
式中：△t―水蒸汽过热度℃，Gs、P1、P2含义及单位同前。
那么如何计算选择电动水阀口径？工程上我们常用的是通过计算电动阀门的流量系数（Kv/Cv）值来推导电动水阀口径，因为流量系数和水阀口径是成对应关系的，换句话说，流量系数定了，水阀口径大小也就确定了。水阀流量系数（Kv/Cv）采用以下公式计算： Cv=Q/ΔP1/2 其中Q-设备（空调/新风机组）的冷量/热量或风量 ΔP-为调节阀前后压差比理论上讲，在不同的空调回路中，ΔP值是不同的，是一个动态变化的值，取值范围一般在1-7之间。但由于在流量系数的计算过程中ΔP 是开根号取值，所以对Cv计算影响并不是很大。因此，在工程设计中一般选ΔP值为4。举例来说，假设1台空调机组技术指标值如下：风量：8000 M3/H 冷量：47.17 KW 热量：67.55 KW 余压：410 PA 功率：2KW 如何选用调节水阀？首先，我们计算流量系数Kv/ Cv值 Cv=Q/ΔP1/2=67.55*0.685/2=23.14 Kv=Cv/1.17=43.92/1.17=19.8 然后计算出来的流量系数Kv/ Cv选用与其相适应口径的调节水阀。
对于单座阀、套筒阀、角阀等只有一个流路的阀
对于双座阀、蝶阀等具有二个平行流路的阀
式中：Kv′―不考虑粘度修正时计算的流量系
ν ―流体运动粘度mm/s

阀门流量计算方法

阀门流量计算方法如何使用流量系数How to use Cv阀门流量系数(Cv)是表示阀门通过流体能力的数值。

Cv越大，在给定压降下阀门能够通过的流体就越多。

Cv值1表示当通过压降为1 PSI时，阀门每分钟流过1加仑15o C的水。

Cv值350表示当通过压降为1 PSI时，阀门每分钟流过350加仑15o C的水。

Valve coefficient (Cv) is a number which represents a valve's ability to pass flow. The bigger the Cv, the more flow a valve can pass with a given pressure drop. A Cv of 1 means a valve will pass 1 gallon per minute (gpm) of 60o F water with a pressure drop (dp) of 1 PSI across the valve.A Cv of 350 means a valve will pass 350 gpm of 60o F water with a dp of 1 PSI.公式1FORMULA 1流速：磅/小时(蒸汽或水)FLOW RATE LBS/HR (Steam or Water)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSIF = 流速，单位：磅/小时F = flow rate in lbs./hr.= 比容积的平方根，单位：立方英尺/磅(阀门下游)= square root of a specific volume in ft3/lb.(downstream of valve)公式2FORMULA 2流速：加伦/分钟(水或其它液体)FLOW RATE GPM (Water or other liquids)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSISg = 比重Sg = specific gravityQ = 流速，单位：加伦/分钟Q = flow rate in GPM局限性LIMITATIONS上列公式在下列条件下无效：Above formulas are not valid under the following conditions:a.对于可压缩性流体，如果压降超过进口压力的一半。

阀门流量计算方法介绍

阀门流量计算方法如何使用流量系数How to use Cv阀门流量系数(Cv)是表示阀门通过流体能力的数值。

Cv越大，在给定压降下阀门能够通过的流体就越多。

Cv值1表示当通过压降为1 PSI时，阀门每分钟流过1加仑15o C的水。

Cv值350表示当通过压降为1 PSI时，阀门每分钟流过350加仑15o C的水。

Valve coefficient (Cv) is a number which represents a valve's ability to pass flow. The bigger the Cv, the more flow a valve can pass with a given pressure drop. A Cv of 1 means a valve will pass 1 gallon per minute (gpm) of 60o F water with a pressure drop (dp) of 1 PSI across the valve. A Cv of 350 means a valve will pass 350 gpm of 60o F water with a dp of 1 PSI.公式1FORMULA 1流速：磅/小时(蒸汽或水)FLOW RATE LBS/HR (Steam or Water)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSIF = 流速，单位：磅/小时F = flow rate in lbs./hr.= 比容积的平方根，单位：立方英尺/磅(阀门下游)= square root of a specific volume in ft3/lb.(downstream of valve)公式2FORMULA 2 流速：加伦/分钟(水或其它液体)FLOW RATE GPM (Water or other liquids)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSISg = 比重Sg = specific gravityQ = 流速，单位：加伦/分钟Q = flow rate in GPM局限性LIMITATIONS 上列公式在下列条件下无效：Above formulas are not valid under the following conditions:a.对于可压缩性流体，如果压降超过进口压力的一半。

压力与流量计算公式

压力与流量计算公式：调节阀的流量系数Kv，是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。

根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的口径，必须正确计算出调节阀的额定流量系数Kv值。

调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1．一般液体的Kv值计算a．非阻塞流判别式：△P＜FL（P1－FFPV）计算公式：Kv＝10QL式中：FL－压力恢复系数，见附表FF－流体临界压力比系数，FF＝0.96－0.28PV－阀入口温度下，介质的饱和蒸汽压（绝对压力），kPaPC－流体热力学临界压力（绝对压力），kPaQL－液体流量m/hρ－液体密度g/cmP1－阀前压力（绝对压力）kPaP2－阀后压力（绝对压力）kPab．阻塞流判别式：△P≥FL（P1－FFPV）计算公式：Kv＝10QL式中：各字符含义及单位同前2．气体的Kv值计算a．一般气体当P2＞0.5P1时当P2≤0.5P1时式中：Qg－标准状态下气体流量Nm/hPm-(P1+P2)/2(P1、P2为绝对压力)kPa△P＝P1－P2G －气体比重（空气G＝1）t －气体温度℃b．高压气体（PN＞10MPa）当P2＞0.5P1时当P2≤0.5P1时式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》3．低雷诺数修正（高粘度液体KV值的计算）液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。

此时计算公式应为：式中：Φ―粘度修正系数，由Rev查FR－Rev曲线求得；QL－液体流量m/h对于单座阀、套筒阀、角阀等只有一个流路的阀对于双座阀、蝶阀等具有二个平行流路的阀式中：Kv′―不考虑粘度修正时计算的流量系ν ―流体运动粘度mm/sFR －Rev关系曲线FR-Rev关系图4．水蒸气的Kv值的计算a．饱和蒸汽当P2＞0.5P1时当P2≤0.5P1时式中：G―蒸汽流量kg/h，P1、P2含义及单位同前，K－蒸汽修正系数，部分蒸汽的K值如下：水蒸汽：K＝19.4；氨蒸汽：K＝25；氟里昂11：K＝68.5；甲烷、乙烯蒸汽：K＝37；丙烷、丙烯蒸汽：K＝41.5；丁烷、异丁烷蒸汽：K＝43.5。

蝶阀计算公式范文

蝶阀计算公式范文蝶阀计算公式是根据蝶阀的特性和应用场景来确定的。

蝶阀是一种常用的控制阀门，具有体积小、重量轻、启闭快、流阻小等优点，广泛应用于工业生产中的流体管路控制系统中。

下面将介绍蝶阀的计算公式，包括流量计算、阻力计算和启闭时间计算等。

1.蝶阀流量计算公式蝶阀的流量计算公式可由流体力学基本原理推导得出。

根据连续方程和伯努利方程，可以得到如下的流量计算公式：Q=C*A*√(2*g*H),其中Q为单位时间内通过蝶阀的流量，C为流量系数，A为蝶阀的有效截面积，g为重力加速度，H为液体从入口到出口的压力差。

2.蝶阀阻力计算公式蝶阀在流体管路中会引起一定的阻力，阻力大小与蝶阀的设计参数、流体特性和流量有关。

根据流体力学理论，蝶阀的阻力可以通过以下公式计算：ΔP=ξ*(ρ*V^2/2),其中ΔP为蝶阀引起的压力损失，ξ为阻力系数，ρ为流体的密度，V为流速。

蝶阀的阻力系数可由实验获得或根据经验公式进行估算。

3.蝶阀启闭时间计算公式蝶阀的启闭时间是指蝶阀完成从全开到全关或从全关到全开的时间。

蝶阀的启闭时间与执行机构的动作速度、流体压力等因素有关。

t=(θ/ω)*60,其中t为启闭时间，θ为蝶阀的旋转角度，ω为蝶阀的角速度。

蝶阀的旋转角度可通过位置传感器或程控装置获取。

以上是蝶阀的一些基本计算公式，可以根据这些公式进行蝶阀的设计和选型工作。

需要注意的是，在实际工程应用中，还需要考虑其他因素，如蝶阀的材质、压力等级、温度等对计算结果的影响。

因此，在具体应用中还需要根据实际情况进行修正和调整。

压力与流量计算公式

压力与流量计算公式:调节阀的流量系数Kv，是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。

根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的口径，必须正确计算出调节阀的额定流量系数Kv值。

调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa,流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1. 一般液体的Kv值计算a. 非阻塞流判另式:△ P v FL （P1 —FFPV）计算公式：Kv = 10QL式中：FL —压力恢复系数，见附表FF —流体临界压力比系数，FF= 0.96 —0.28PV —阀入口温度下，介质的饱和蒸汽压（绝对压力）kPaPC —流体热力学临界压力（绝对压力），kPaQL —液体流量m/hp—液体密度g/cmP1 —阀前压力（绝对压力）kPaP2—阀后压力（绝对压力）kPab. 阻塞流判另式：△ P> FL （P1 —FFPV）计算公式：Kv = 10QL式中：各字符含义及单位同前2. 气体的Kv值计算a. 一般气体当P2>0.5P1 时当P2W 0.5P1 时式中：Qg —标准状态下气体流量Nm/hPm-（P1+P2）/2（P1、P2 为绝对压力）kPa△ P= P1 —P2G —气体比重（空气G= 1）t —气体温度Cb. 高压气体（PN> 10MPa）当P2> 0.5P1 时当P2W 0.5P1 时式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》3. 低雷诺数修正（高粘度液体KV值的计算）液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。

此时计算公式应为：式中：①一粘度修正系数，由Rev查FR—Rev曲线求得；QL —液体流量m/h 对于单座阀、套筒阀、角阀等只有一个流路的阀对于双座阀、蝶阀等具有二个平行流路的阀式中：Kv'—不考虑粘度修正时计算的流量系v流体运动粘度mm/sFR —Rev关系曲线FR-Rev关系图4. 水蒸气的Kv值的计算a.饱和蒸汽当P2>0.5P1 时当P2W 0.5P1 时式中：G—蒸汽流量kg/h , P1、P2含义及单位同前，K —蒸汽修正系数，部分蒸汽的K值如下：水蒸汽：K = 19.4;氨蒸汽：K = 25;氟里昂11 : K = 68.5;甲烷、乙烯蒸汽：K = 37; 丙烷、丙烯蒸汽：K = 41.5; 丁烷、异丁烷蒸汽：K = 43.5。
