汽车车载网络系统

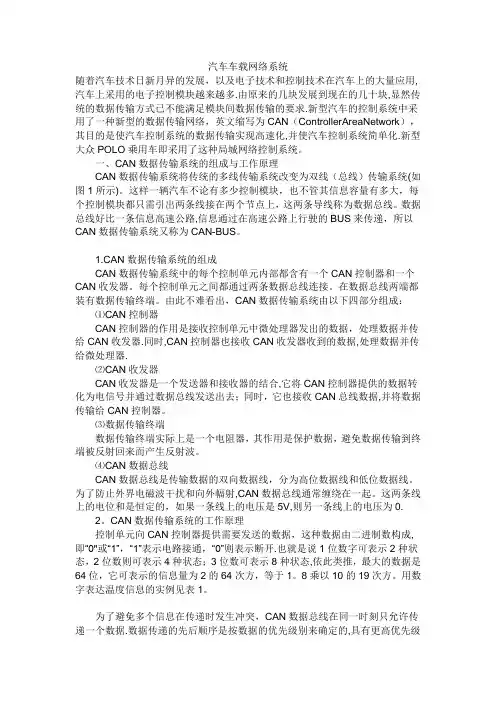

汽车车载网络系统随着汽车技术日新月异的发展，以及电子技术和控制技术在汽车上的大量应用,汽车上采用的电子控制模块越来越多.由原来的几块发展到现在的几十块,显然传统的数据传输方式已不能满足模块间数据传输的要求.新型汽车的控制系统中采用了一种新型的数据传输网络，英文缩写为CAN（ControllerAreaNetwork），其目的是使汽车控制系统的数据传输实现高速化,并使汽车控制系统简单化.新型大众POLO乘用车即采用了这种局城网络控制系统。

一、CAN数据传输系统的组成与工作原理CAN数据传输系统将传统的多线传输系统改变为双线（总线）传输系统(如图1所示)。

这样一辆汽车不论有多少控制模块，也不管其信息容量有多大，每个控制模块都只需引出两条线接在两个节点上，这两条导线称为数据总线。

数据总线好比一条信息高速公路,信息通过在高速公路上行驶的BUS来传递，所以CAN数据传输系统又称为CAN-BUS。

1.CAN数据传输系统的组成CAN数据传输系统中的每个控制单元内部都含有一个CAN控制器和一个CAN收发器。

每个控制单元之间都通过两条数据总线连接。

在数据总线两端都装有数据传输终端。

由此不难看出，CAN数据传输系统由以下四部分组成：⑴CAN控制器CAN控制器的作用是接收控制单元中微处理器发出的数据，处理数据并传给CAN收发器.同时,CAN控制器也接收CAN收发器收到的数据,处理数据并传给微处理器.⑵CAN收发器CAN收发器是一个发送器和接收器的结合,它将CAN控制器提供的数据转化为电信号并通过数据总线发送出去；同时，它也接收CAN总线数据,并将数据传输给CAN控制器。

⑶数据传输终端数据传输终端实际上是一个电阻器，其作用是保护数据，避免数据传输到终端被反射回来而产生反射波。

⑷CAN数据总线CAN数据总线是传输数据的双向数据线，分为高位数据线和低位数据线。

为了防止外界电磁波干扰和向外幅射,CAN数据总线通常缠绕在一起。

简诉车载网络中abcde五大类

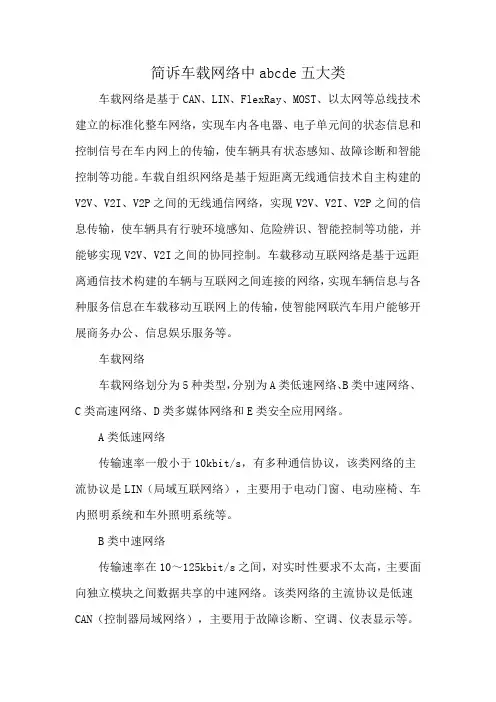

简诉车载网络中abcde五大类车载网络是基于CAN、LIN、FlexRay、MOST、以太网等总线技术建立的标准化整车网络，实现车内各电器、电子单元间的状态信息和控制信号在车内网上的传输，使车辆具有状态感知、故障诊断和智能控制等功能。

车载自组织网络是基于短距离无线通信技术自主构建的V2V、V2I、V2P之间的无线通信网络，实现V2V、V2I、V2P之间的信息传输，使车辆具有行驶环境感知、危险辨识、智能控制等功能，并能够实现V2V、V2I之间的协同控制。

车载移动互联网络是基于远距离通信技术构建的车辆与互联网之间连接的网络，实现车辆信息与各种服务信息在车载移动互联网上的传输，使智能网联汽车用户能够开展商务办公、信息娱乐服务等。

车载网络车载网络划分为5种类型，分别为A类低速网络、B类中速网络、C类高速网络、D类多媒体网络和E类安全应用网络。

A类低速网络传输速率一般小于10kbit/s，有多种通信协议，该类网络的主流协议是LIN（局域互联网络），主要用于电动门窗、电动座椅、车内照明系统和车外照明系统等。

B类中速网络传输速率在10～125kbit/s之间，对实时性要求不太高，主要面向独立模块之间数据共享的中速网络。

该类网络的主流协议是低速CAN（控制器局域网络），主要用于故障诊断、空调、仪表显示等。

C类高速网络传输速率在125～1000kbit/s之间，对实时性要求高，主要面向高速、实时闭环控制的多路传输网。

该类网络的主流协议是高速CAN、FlexRay等协议，主要用于牵引力控制、发动机控制、ABS、ASR、ESP、悬架控制等。

D类多媒体网络传输速率在250kbit/s～100Mbit/s之间，该类网络协议主要有MOST、以太网、蓝牙、ZigBee技术等，主要用于要求传输效率较高的多媒体系统、导航系统等。

E类安全网络传输速率为10Mbit/s，主要面向汽车安全系统的网络。

《汽车车载网络技术详解第2版》课件第3章常用车载网络系统的结构与原理
