通信电缆线路常用施工图纸通信电缆线路工程主
通信电缆线路实验指导书
焦作市电信分公司电缆知识培训一、全塑电缆的结构、色谱认识及线序编排（一）实验目的1.了解全塑电缆的结构。
2.熟悉全塑电缆色谱。
3.正确进行全塑电缆芯线线序编排（二）实验要求1.熟悉全塑全色谱电缆的构造。
2.认识全塑全色谱电缆的色谱规律。
3.能根据色谱判断线序，能根据线序判断色谱。
4.能准确、熟练地编排全塑电缆芯线线序（三）准备内容1.全塑电缆及其结构：凡是电缆的芯线绝缘层、缆芯包带层、扎带和护套均采用高分子聚合物塑料制成的电缆称为全塑市内通信电缆。
全塑电缆在结构上主要由缆芯（主要由芯线、芯线绝缘、缆芯绝缘、缆芯扎带及包带层等组成）、屏蔽层、护套和外护层构成。
2.电缆型号及识别：电缆型号是识别电缆规格程式和用途的代号。
按照用途、芯线结构、导线材料、绝缘材料、护层材料、外护层材料等，分别用不同的汉语拼音字母和数字来表示，称为电缆型号。
如下图所示：[示例]HYA—100×2×0.5表示铜芯、实心聚烯烃绝缘、涂塑铝带粘接屏蔽、容量100对、对绞式、线径为0.5mm的市内通信全塑电缆。
3.全色谱的含义：是指电缆中的任何一对芯线，都可以通过各级单位的扎带颜色以及线对的颜色来识别，换句话说给出线号就可以找出线对，拿出线对就可以说出线号。
4.色谱：采用十种颜色（领示色表示a线、循环色表示b线、）a线：白、红、黑、黄、紫b线：蓝、橘、绿、棕、灰对绞线对中各包含一根a线和一根b线，循环成25对为一个子单位。
色谱依次为：25对基本单位结构如下图：50对的单位称超单位，它是由2个25对基本单位[或含有两个12对和两个13对的子单位即2×（12+13）对组成]或5个10对基本单位组成。
100对超单位是由4个25对的基本单位[（4×25）对]或l0个10对的基本单位[(10×10)对]组成。
5.备用线对及其色谱：为了保证成品电缆具有完好的标称对数，100对及以上的全色谱单位式电缆中设置备用线对（又叫做预备线对），其数量均为标称对数的1％，最多不超过6对（其中0.32及以下线径最多不超过10对），备用线对作为一个预备单位或单独线对置于缆芯的间隙中。

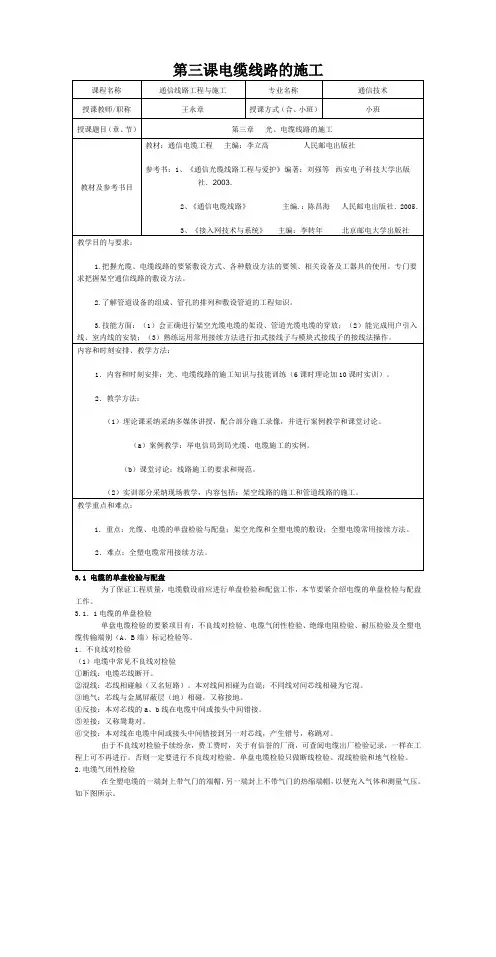

第三课电缆线路的施工
第三课电缆线路的施工3.1 电缆的单盘检验与配盘为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节要紧介绍电缆的单盘检验与配盘工作。
3.1．1电缆的单盘检验单盘电缆检验的要紧项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B端）标记检验等。
1．不良线对检验（1）电缆中常见不良线对检验①断线：电缆芯线断开。
②混线：芯线相碰触（又名短路）。
本对线间相碰为自混；不同线对间芯线相碰为它混。
③地气：芯线与金属屏蔽层（地）相碰，又称接地。
④反接：本对芯线的a、b线在电缆中间或接头中间错接。
⑤差接：又称鸳鸯对。
⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，称跳对。
由于不良线对检验手续纷杂，费工费时，关于有信誉的厂商，可查阅电缆出厂检验记录，一样在工程上可不再进行。
否则一定要进行不良线对检验。
单盘电缆检验只做断线检验、混线检验和地气检验。
2.电缆气闭性检验在全塑电缆的一端封上带气门的端帽，另一端封上不带气门的热缩端帽，以便充入气体和测量气压。
如下图所示。
3.绝缘电阻的测量绝缘电阻测量包括线间和单线对地（金属屏蔽层）的绝缘电阻。
在温度为20 0C，相对湿度为80%时，全塑市内通信电缆绝缘电阻一样填充型每公里不小于3000MΩ；非填充型每公里不小于10000MΩ（500V高阻计）3．1．2 配盘目的与方法1．配盘目的各盘电缆的电特性不可能完全一样，长度也可能不同，按一定的要求将每盘电缆进行编组、配盘，把长度不等和电气性能不同的电缆安排在预定的段落内，以保证传输质量和合理的经济成效。
这种选盘配放电缆的工作叫“配盘”。
2．方法电缆配盘必须以单盘电缆检验记录、线路图、电缆分歧点、递减点的分布等为依据。
重点提示：●全塑电缆线路不管采纳哪一种敷设方式，在敷设前都要进行单盘检验（或查验出厂检验数据）和配盘。
单盘检验包括：不良线对检验（要紧是断、混线和地气检验）、电缆气闭性检验、绝缘电阻测量和耐压测试等。
通信管道制图与图例
4.1.3 通信线路工程常用图例
表4-10
序号
标准
6
7
※
8
※
9 10 ※
光（电）缆敷设（2）
图形符号
说明
水底光缆（GYTA53-24D表示24 芯单模GYTA53 型光缆，120 表示光缆长度120m，原有用细线表示，新设用粗线表示）
新设槽道光缆（GYTA-24D表示24 芯单模GYTA型光缆，120 表示光缆长度120m）
精选ppt
36
4.1.3 通信线路工程常用图例
表 4-10
序号
标准
1
2
3
4 5
光（电）缆敷设（1）
图形符号
说明
光缆或光纤的一般符号
光在大气中的传输通道
架空光缆（GYTA-24D 表示 24 芯单模 GYTA 型光缆，1200 表示光缆长度 1200m，P1，P20 表示架空光缆的起止杆号， 原有用细线表示，新设用粗线表示）
精选ppt
3
4.1.1 通信工程制图的要求、规定及工 程识图
精选ppt
4
4.1.1 通信工程制图的要求、规定及工 程识图
表 4-3
通 信 工 程 勘 察 设 计 图 衔 的 规 格 要 求 表
精选ppt
5
4.1.1 通信工程制图的要求、规定及工 程识图
图纸编号的组成可分为四段，按以下顺序 排列：
4.1.1 通信工程制图的要求、规定及工 程识图
1．工程识图 通信工程图纸是通过图形符号、文字符号、
文字说明及标注表达的。 通信工程图纸是通过图形符号、文字符号
等按不同专业的要求将他们画在一个平面 上就组成了一张工程图纸。 2．通信工程制图的要求
通信电缆的敷设
第3章 通信电缆的敷设本章内容1.电缆的单盘检验与配盘2.通信电缆（架空、管道、直埋、水底、墙壁、楼内和进局）的敷设3.用户引入线与引入设备本章重点1.电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.管道设备的组成、管孔的排列和敷设管道的工程知识本章难点1.电缆管道设备2.全塑市内通信电缆的敷设方法、步骤和要求本章学时数24学时（理论教学18学时、实训教学6学时）学习本章目的和要求1.掌握电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.掌握管道设备的组成、管孔的排列和敷设管道的工程知识3.技能方面：会正确进行架空电缆的架设、管道电缆的穿放；能完成用户皮线、引入线、室内线的安装3.1电缆的单盘检验与配盘为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。
3.1.1单盘检验单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B端）标记检验等。
1.不良线对及其检验（1）电缆中常见不良线对电缆中的常见不良线对如图3—1所示，有下列几种：①断线：电缆芯线断开。
②混线：芯线相碰触（又名短路）。
本对线间相碰为自混；不同线对间芯线相碰为它混。
③地气：芯线与金属屏蔽层（地）相碰，又称接地。
④反接：本对芯线的a、b线在电缆中间或接头中间错接。
⑤差接：本对芯线的a（或b）线错与另一对芯线的b（或a）线相接，又称鸳鸯对。
⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，又称跳对。
图3—1 常见不良线对单盘检验中一般只作断线、混线和地气检验。
全塑电缆不能剥除芯线绝缘层进行检验，—般可利用模块型接线子卡破绝缘，通过试线孔和试线塞子进行检验（或打开电缆护套后，用火将芯线端头绝缘烧掉，注意火灾，或采用交流信号电源利用电磁感应原理进行检验）。
由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。
通信建设工程常用图例
向心力
通信线路工程常用图例
表 4-9
序 1 2 号 标 准 图 形 符 号
通信管道符号（1）
说 明
原有水泥管道 个 6 孔水泥管块组合的 24 孔管道， （4 段长 90m） 原有塑料管道 （12 根内径为 90mm 的单孔塑料管组合的管道， 段长 90m） 原有钢管管道（12 根外径为 100mm 的单孔钢管组合的管道， 段长 90m） 新建水泥管道（4 个 6 孔水泥管块组合的 24 孔管道，段长 90m） ，线宽 0.6mm 拆除塑料管道 （12 根内径为 90mm 的单孔塑料管组合的管道， 段长 90m）
8
新建塑料或钢管管道断面（上面为 6 孔水泥管道，下面做管 道基础） 混凝土管道基础加筋（Φ 6mm，Φ 10mm 为受力钢筋的直径， 按管道基础不同，分成一立、一平、二立、四平 B、三立或二 平、八立型等） 砖砌通信光 （电） 缆通道 （按通道宽度不同， 为 1.6m， x 1.5m， 1.4m，1.2m，L 为长度
向心力
通 用 图 例
表 4-7
序 13 14 15 16 17 18 19 20 号 图 形 符 号 端子 可拆端卸的端子 电磁传播 连接，群连接 如导线、电缆、线路、传输通道等（注：当和单线表示一组连接时，连 接数量可用斜线个数表示， 或用一根斜线加数字表示。 示例： 三个连接， 三条连接线） T 形连接
表 4-7
序 1 2 号 图 形 符 号 接地的一般符号 无噪声接地（抗干扰接地）
器 件 符 号（1）
说 明
3 4 5
保护接地 接机壳或底板 等电位
例1-1
向心力
通 用 图 例
表 4-7
序 6 7 8 9 10 11 12 号 图 形 符 号
通信工程基本CAD画图图例
电缆线路
（3）由若干基本单位可组成50、100、 200对的超单位；
（4）每个大循环（600对）通常分为6 个100对的超单位，同一循环内的超单 位，其扎带颜色相同，每个循环内线对 的编号由基本单位扎带颜色的顺序来决 定；
例：在一条2400对电缆中，找出第1200 号线对。
3、预备线对的编号
预备线对的色谱顺序为白、红、 黑、黄、紫五色的自循环，即：白/红、 白/黑、白/黄、白/紫、红/黑、红/黄。
（3）装衬管，并在中间和两端包胶布，加 以固定；
（4）打磨衬管两端外1.5公分的护套，并清 洁表面；
（5）在热缩管两端口往内2.5公分的电缆护 套作一记号，由记号往外，包一层铝带隔 热；
（6）在衬管两端到包铝带之间的护套上， 用喷灯加热10秒钟，进行预热并除去氧化 物；
（7）去掉热缩管内的保护膜，取中包在衬 管上，在包管的纵剖口上穿上锁口夹和封口 夹；
（1）重量是铅皮电缆的一半，自承式电缆 更便于施工；
（2）芯线绝缘和扎带的颜色采用全色谱， 便于线对编号；
（3）芯线接续实现自动化、机械化，提高 效率；
（4）接续封合操作简便。
3、维护方便、使用寿命长
（1）检修工作量小，架空或填充型电缆不 用充气，自承式架空电缆不用维护吊线；
（2）塑料绝缘不易受强电灼伤，能耐有害 气体、水分、土壤等腐蚀，使用寿命长；
热缩管的规格：包容内径/收缩内径—护 套开口长度，均用数字表示，如： 90/30---1000mm。
热缩管封合法有三种类型：普通型、保气型、 气塞型。
普通型热缩管的封合法：
1、器材组件：热缩包管、衬管、锁口夹、 接口夹、叉子夹、铝带、胶带、砂布、清洁 纸。
2、操作方法：
（1）接好芯线和屏蔽线；
通信建设工程常用图例
器 件 符 号（1）
说 明
无噪声接地（抗干扰接地）
3 4 5
保护接地
接机壳或底板
等电位
例1-1
向心力
通 用 图 例
表 4-7
序 6 7 8 9 10 11 12 号 图 形 符 号
器 件 符 号（2）
说 故障（用以表示假定故障位置） 明
闪络击空
动触点（如滑动触点） 测试点指示 模拟信号识别符 数字信号识别符 接头，边接点（如：导线的连接）
向心力
通 用 图 例
表 4-6
序 1 2 3 4 5 6 7 8 N M ＋ － 号 图 形 符 号 交流、低频 中频 高频 中性（中性线） 中间线 正极 负极 能量、信号的单位单向传播（单向传输）
限 定 符 号（1）
说 明
向心力
通 用 图 例
芦苇 区
向心力
通 用 图 例
表 4-8
序 31 号 图 形 符 号
地 图 符 号（7）
说 明
竹林
32
塔
33
水闸
护坡或护坎 34 注：*号用护坡尺寸或坎高（m）代替 35
城墙
向心力
通 用 图 例
表 4-8
序 36 号 图 形 符 号 水准点 线路与标志物的关系，其中： 37 N——线路转点编号或桩号 d——线路与标志物的距离
人工长话交换 自动长话交换 程控长市合一 程控市话交换 程控长话交换 长途台 数据传输通信 传真通信
卫星地球站 小卫星地球站 一点多址通信 电源 计算机软件 同步网 信令网 数字数据网
向心力
通信工程制图的要求、规定及工程识图
表 4-5
名 自动转报 电报 报房 会议电话 数字用户环路载波 中继无人增音站 智能大楼 计算机网络 监控 称 代 ZB DB BF HD SHZ ZW ZNL JWL JK
光缆线路工程施工规范
光缆线路工程施工规范
内容及格式符合标准
一、总则
1.本规范适用于通信电缆线路工程与安装作业，旨在提高设计、施工质量和效率。
2.工程建设的依据为《通信电缆线路设计验收规范》、《通信电缆线路维护规范》及有关规定。
3.所有工作必须遵守国家有关工程安全法律法规，保证施工安全，请确保安全防护措施及安全条件落实到位。
4.施工应做到绿色、节能、低碳，有效保护环境。
5.各项工作必须按照《市县通信工程施工技术规范》进行施工。
二、施工组织
1.光缆工程施工方应组织选拔有资质的施工单位负责施工。
2.工程施工的技术人员和操作人员应有丰富的实践经验，有责任心、有纪律、遵守施工组织管理的要求，按照国家各项安全技术标准及现场施工安全技术规程进行工作。
3.施工单位应根据施工工程实际情况，组织、制定适当的施工组织方案、施工方案并逐项编写施工计划。
4.施工单位应组织必需的检查和检验人员。
三、施工准备
1.工程施工前，应对施工所需的设备、材料、工具进行检查、准备，
保障施工质量。
2.对有关要求的材料应按照有关的施工规范，规范按照国家相关标准，具体厂家有关型号及质量指。
通信管道制图与图例
通信工程制图的要求、规定及工程识 图
通信工程制图的要求、规定及工程识 图
通信工程制图的要求、规定及工程识 图
通用图例
图例是用来表示设计意图的符号。 通用图例是指一些限定符号、器件符号及
地图符号等，如表4-6、表4-7和表4-8 所示。
通用图例
通用图例
通用图例
通用图例
通用图例
通用图例
注 ： 序 号 24、 25、 29 为 水 泥 管 道 断 面 图
四平 B 型（一般要标注管道挖深范围，管道基础厚度和宽度，
24
并标注路面情况，挖土土质，管群净高度，管道包封情况，
管群上方距路面高度）
2 孔 （ 2 × 1 ），（ 一 般 要 标 注 管 道 挖 深 范 围 ， 管 道 基 础 厚 度 和 宽 度，并标注路面情况，挖土土质，管群净高度，管道包封情 况，管群上方距路面高度） 25
13
14
15
※
引上光缆（光缆分支处为光缆接头盒，N2 为人孔编号，P10 为引上杆编号，1～12，13～24 为光纤纤序，原有用细线表示， 新设用粗线表示）
光缆中继器（原有用细线表示，新设用粗线表示）
架空式光缆交接箱（N 为交接箱编号，原有用细线表示，新 设用粗线表示）
通信线路工程常用图例
表 4-10
通信线路工程常用图例
表 4-10
序号
标准
36
37
38 39 40
光（电）缆敷设（8）
图形符号
说明
布放架空交接箱成端电缆（同上）
布放落地交接箱成端电缆（同上）
电缆穿管保护（原有用细线表示，新设用粗线表示） 光（电）缆预留（原有用细线表示，新设用粗线表示） 光（电）缆的“S”形敷设（原有用细线表示，新设用粗线表 示）
通信电缆线路实验指导书
通信电缆线路实验指导书四川邮电职业技术学院——通信工程系——陈昌海编写《通信电缆线路实验指导书》是与“21世纪高职高专通信教材------《通信电缆线路》”（陈昌海主编.北京.人民邮电出版社，2005）相配套的实验教材，结合四川邮电职业技术学院《通信电缆线路教学大纲》要求和我院高职学生的实际编写而成，作为教师实验教学和学生实验用书。
本实验指导书结合《通信电缆线路》教材相关章节核心知识点，开设8个相关实验：包括全塑电缆的结构、色谱认识及线序编排，扣式接线子接续，模块式接线子接续，全塑电缆接头热缩套管封合方法，全塑电缆接头热注塑套管封合方法，使用兆欧表测试电缆线路障碍，河宽的测量，上下电杆及杆上工作。
符合“通信类高职院校”培养通信行业技能型人才的培养目标，旨在增强学生的实际动手能力和分析解决实际问题的能力。
实验 1 全塑电缆的结构、色谱认识及线序编排------3 实验 2 扣式接线子接续------6实验 3 模块式接线子接续------10实验 4 全塑电缆接头热缩套管封合方法------13实验 5 全塑电缆接头热注塑套管封合方法------17实验 6 使用兆欧表测试电缆线路障碍------23实验7 河宽的测量------28实验8 上下电杆及杆上工作------32实验 1 全塑电缆的结构、色谱认识及线序编排（一）实验目的1.了解全塑电缆的结构。
2.熟悉全塑电缆色谱。
3.正确进行全塑电缆芯线线序编排（二）实验要求1.熟悉全塑全色谱电缆的构造。
2.认识全塑全色谱电缆的色谱规律。
3.能根据色谱判断线序，能根据线序判断色谱。
4.能准确、熟练地编排全塑电缆芯线线序（三）准备内容1.全塑电缆及其结构：凡是电缆的芯线绝缘层、缆芯包带层、扎带和护套均采用高分子聚合物塑料制成的电缆称为全塑市内通信电缆。
全塑电缆在结构上主要由缆芯（主要由芯线、芯线绝缘、缆芯绝缘、缆芯扎带及包带层等组成）、屏蔽层、护套和外护层构成。
通信电缆线路常用施工图纸通信电缆线路工程主
通信电缆线路施工图纸是施工图设计的 重要组成部分，它是指导施工的主要依据。 施工图纸包含了诸如路由信息、技术数据、 主要说明等内容；施工图应该在仔细勘察和 认真搜集资料的基础上绘制而成。
主干电缆工程施工图——管路图
本讲小结
• 通信电缆线路工程常用施工图纸 • 主干电缆线路工程施工图纸 • 配线电缆工程施工图纸
习题
• 通信电缆线路常用施工图纸有哪些？ • 如何规范绘制施工图纸？
主干电缆工程施工图 ——总配线架及交接箱上列图
配线电缆工程施工图
主要内容
配线电缆工程施工图设计一般有新建配线区和调改配 线区两种。新建配线区配线电缆施工图原则上以一个交接 箱为单位作为一个设计本。 我国一般采用以下三种配线电缆的建筑方式： 架空电缆、墙壁电缆、地下配线 通信电缆线路工程配线电缆工程施工图主要包括： 配线电缆施工图、配线电缆管路图、交接箱上列图等。
通信电缆线路工程施工规范
的地方，应垫弯铁、铜瓦或杂布等物保护， 以防电缆外护套损伤。
通信电缆线路工程施工规范
敷设管道电缆注意事项
• 放缆过程中，缆外护套应涂滑石粉润滑， 以保护外护套不被划伤。
• 全塑电缆严禁在管孔内接续。 • 全塑电缆布放时，牵引头须密封良好。 • 电缆在人孔内不得交叉排放。
通信电缆线路工程施工规范
•
架 空 交 接 箱
通信电缆线路工程施工规范
架空交接箱
• 架空交接箱、电杆、站台、上杆折梯、 引上铁管等设备，应安装牢固。
• 交接箱的成端电缆气塞放置在交接箱 底部并固定牢固。
通信电缆线路工程施工规范
交接箱的成端电缆
• 成端电缆的把线应理顺、芯线线对扭绞 不得散乱，线束应松拢，不得紧缠。
通信电缆线路工程施工规范
一般规定
• 接续后，应达到电缆的标称对数。 遇有障碍线对时，应用备用线对替 换，并应做标记，严禁差对拼凑。
• 电缆剖开外护套切口处应保留 15mm长度的缆芯包带，以防损坏 芯线绝缘层。
通信电缆线路工程施工规范
芯线的接续
• 芯线的接续应松紧适度，色谱正确，接 线子排列整齐。每各单位束的色谱扎带 应缠紧保留在单位束的根部。
• 尾巴缆的屏蔽层连线应与分线设备胶板的 固定螺丝连接牢固，接触良好。
• 尾巴缆芯线应与分线设备端子连接牢固。
通信电缆线路工程施工规范
分线盒在电杆上的安装
通信电缆线路工程施工规范
下户线在分线盒杆的安装
通信电缆线路工程施工规范
墙壁分线盒的安装
通信电缆线路工程施工规范
第三章
•电缆接续
通信电缆线路工程施工规范
通信工程施工工艺
通信光电缆工程施工工艺第一节长途通信电缆线路一、操作程序1、操作要领（1）、线路路径定测○1线路路径定测人员组成：设计单位专项设计人员建设单位代表修理单位电务、公务人员施工单位施工负责人（各区段工班长）、技术负责人各一名，工人3至4人。
○2定测内容a、测量电缆径路长度和确定电缆线路设备设置地点，确定机房及电缆引入位置。
线路设备一般指通话柱位置，气门标石、底线位置及传感器设置位置。
通话柱安装标准：以区间为单位，每个区间进（出）站信号机为基准点，以后每1.5Km设置一个。
气门标石以区间为单位，每4K每设置一个。
地线以区间为单位，每4Km设一个。
传感器设置以充气段为单位，在最靠近充气设备的两个接头内各设一个（包括终端气闭头），然后每2Km设置一个。
b、核定设置标准位置和确定电缆过轨地点，引入方式。
c、基本确定线路本质状况及过桥、过隧道的防护措施及施工要求。
d、做好径路测量台账。
（2）、电缆单盘测试○1直流特性测试a、绝缘电阻测试。
测试内容：单线对地（A-E，B-E）线间绝缘（A-B）测试值：≥500MΩ测试仪表：500V兆欧表b、环阻及不平衡电阻测试值、环阻：0.9芯线≤57Ω/Km0.7芯线≤57Ω/Km不平衡电阻：≤2Ω测试仪表：直流电桥注：测环阻时，测量档应板向*0.01档或0.1档测不平衡时，测量档板向*1档○2沟通特性测试高频电缆组应测K1 k2 k3 e1 e2低频电缆组应测k1 e1 e2本工艺仅以低频对称电缆为例（下同）测试仪表：电容耦合测试仪测试时，将测量档分别板向k1 e1 e2值，再分别读出数据即可。
测试目的：k1 e1 e2是低频电缆配盘所必需的依据。
○3单缆A、B端判别判别方法：a、以四线组绑扎丝带判别：绿组在红组的顺时针方向为A端，反之则为B端。
b、以四线判别：绿芯线在红芯线的顺时针方向为A端，反之则为B端。
c、以信号线对判别：绿组信号线在红组信号线对的顺时针方向为A端，反之则为B端。
