完整word版,2018初三化学图像题专题

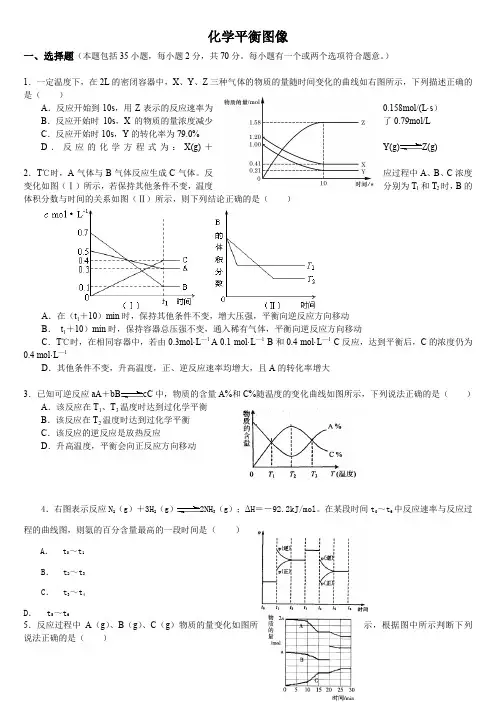

(完整word版)化学平衡图像专项练习题
化学平衡图像一、选择题（本题包括35小题，每小题2分，共70分。
每小题有一个或两个选项符合题意。
）1．一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（）A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s）B．反应开始时10s，X的物质的量浓度减少了0.79mol/LC．反应开始时10s，Y的转化率为79.0%D．反应的化学方程式为：X(g)＋Y(g)Z(g)2．T℃时，A气体与B气体反应生成C气体。
反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（）A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大3．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是（）A．该反应在T1、T3温度时达到过化学平衡B．该反应在T2温度时达到过化学平衡C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向移动4．右图表示反应N 2（g）＋3H2（g）2NH3（g）；ΔH＝－92.2kJ/mol。
在某段时间t0～t6中反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（）A．t0～t1B． t2～t3C． t3～t4D． t5～t65．反应过程中A（g）、B（g）、C（g）物质的量变化如图所示，根据图中所示判断下列说法正确的是（）A ．10～15 min 可能是加入了正催化剂B ．10～15 min 可能是降低了温度C ．20 min 时可能是缩小了容器体积D ．20 min 时可能是增加了B 的量6．在一定条件下，将X 和Y 两种物质按不同的比例放入密闭容器中反应，平衡后测得X ，Y 的转化率与起始时两物质的物质的量之比n x /n y 的关系如图所示，则X ，Y 的反应方程式可表示为（ ）A ． 2X ＋Y 3ZB ． 3X ＋2Y 2ZC ． X ＋3Y ZD ． 3X ＋Y Z7．可逆反应aX （g ）＋bY （g ）cZ （g ）在一定温度下的一密闭容器内达到平衡后，t 0时改变某一外界条件，化学反应速率（v ）－时间（t ）图象如右图。
2018年中考化学真题分类汇编：专题(5)图像类试题(含答案)
专题五图像类试题一、选择题6. （2018·内蒙古包头）下表中,有关量的变化图像与其对应叙述相符的是【答案】B25.（2018·甘肃兰州）下列图像能正确反映相关实验过程中量的变化关系的是（）A.氢氧化钠溶液加水稀释B.一定压强下，C02 气体在水中的溶解度与温度的变化关系C.一定温度下，向饱和的氯化钠溶液中加入氯化钠固体D.向生锈的铁钉缓慢滴加稀盐酸25.D14．（2018·山东烟台）下列图象能正确反映其对应的实验操作的是（）A B C DA．向盛有一定质量MnO2的烧杯中加入H2O2溶液B．向两份完全相同的稀盐酸中分别加入过量Zn粉、Fe粉C．向盛有一定质量的NaOH溶液的烧杯中逐滴滴加稀H2SO4至过量D．向稀盐酸与MgCl2的混合溶液中滴加NaOH溶液至过量【答案】B（2018·内蒙古呼和浩特）9．下列四个图像不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C．在饱和石灰水中加入少量生石灰D．在密闭容器中用红磷测定空气中氧气的含量【答案】D（2018·广西桂林）20. 烧杯内原有某物质，向其中加入物质X，X的质量与变量Y的关系如右下图，下列一定能对应关系的是（【答案】D13. （2018•黑龙江齐齐哈尔）下列图像能够正确反映其对应变化关系的是A.将浓硫酸露置在空气中一段时间B.向等质量等质量分数的稀硫酸中，分别加入足量的铁粉和锌粉C.向等质量的氧化镁、氢氧化镁中，分别加入质量分数相同的稀盐酸至过量D.向一定质量的饱和石灰水中，加入足量的生石灰【答案】BD15. （2018•陕西）氧化铜与稀盐酸发生反应时，容器中溶液总质量随时间的变化由线如图所示。
下列说法正确的是A.该实验是将氧化铜逐渐加入稀盐酸中B.n点和m点对应溶液中铜元素质量不相等C.n点和m点对应溶液蒸发结晶后得到的固体成分相同D.该曲线不能反映溶液中溶剂质量随时间的变化关系【答案】C20．（2018•湖南邵阳）下列图像能正确反映其对应关系的是A．①表示向NaOH溶液中不断加水稀释B．②表示水电解生成氢气与氧气的质量关系C．③表示用等质量、等质量分数的过氧化氢溶液制取氧气D．④表示分别向等质量、等质量分数的稀硫酸中加入足量的镁、铝【答案】C（2018•湖南岳阳）15．下列图象中有关量的变化趋势正确的是（）A．①图向一定量的盐酸和氯化钡的混合溶液中，逐渐滴加碳酸钾溶液至过量B．②图加热等质量的两份氯酸钾，一份加入二氧化锰，一份不加入二氧化锰C．③图一定量的硫粉与过量的氧气在密闭容器内点燃并充分反应D．④图向一定量的氯化亚铁和氯化铜的混合溶液中，逐渐加入镁粉至过量【答案】D（2018·贵州安顺）5、下列图像能正确反映其对应关系的是（）A.电解水B.常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液C.两份完全相同的双氧水在有无MnO2情况下产生O2D.在一定温度下向接近饱和的KNO3溶液中加入KNO3固体【答案】B31.（2018·江苏连云港）下列排序正确的是A.空气中物质的含量：B.溶液的pH ：C.氮元素的化合价：D.硫元素的质量分数：【答案】 B9.（2018•江苏宿迁））下列选项中相关量的变化与图像不相符的是选项X YA.向一定量饱和食盐水中加水水的质量溶质质量B.向一定量锌粒中加稀硫酸稀硫酸质量氢气质量C.向一定量CuCI2溶液中加NaOH溶液NaOH溶液质量沉淀质量D.向一定量水中加KNO3晶体KNO3晶体质量溶质质量分数【答案】A（2018•湖北宜昌）在一密闭的容器中。

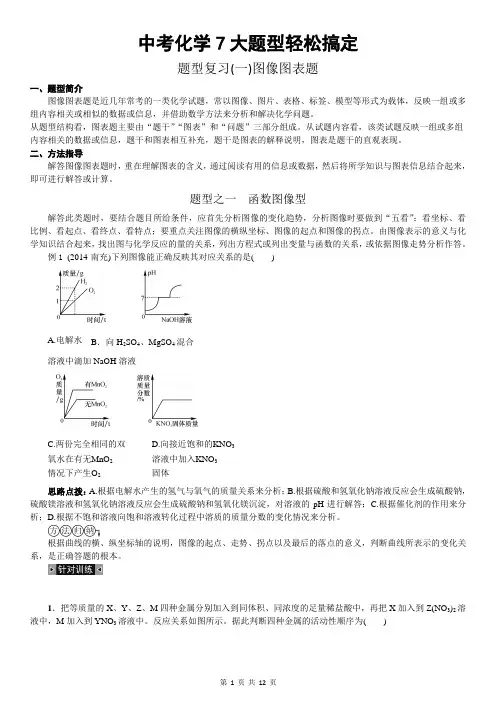

(完整word)初中化学图像图表题
中考化学7大题型轻松搞定题型复习(一)图像图表题一、题型简介图像图表题是近几年常考的一类化学试题，常以图像、图片、表格、标签、模型等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。
从题型结构看，图表题主要由“题干”“图表”和“问题”三部分组成。
从试题内容看，该类试题反映一组或多组内容相关的数据或信息，题干和图表相互补充，题干是图表的解释说明，图表是题干的直观表现。
二、方法指导解答图像图表题时，重在理解图表的含义，通过阅读有用的信息或数据，然后将所学知识与图表信息结合起来，即可进行解答或计算。
题型之一函数图像型解答此类题时，要结合题目所给条件，应首先分析图像的变化趋势，分析图像时要做到“五看”：看坐标、看比例、看起点、看终点、看特点；要重点关注图像的横纵坐标、图像的起点和图像的拐点。
由图像表示的意义与化学知识结合起来，找出图与化学反应的量的关系，列出方程式或列出变量与函数的关系，或依据图像走势分析作答。
例1(2014·南充)下列图像能正确反映其对应关系的是()A.电解水B．向H2SO4、MgSO4混合溶液中滴加NaOH溶液C.两份完全相同的双氧水在有无MnO2情况下产生O2D.向接近饱和的KNO3溶液中加入KNO3固体思路点拨：A.根据电解水产生的氢气与氧气的质量关系来分析；B.根据硫酸和氢氧化钠溶液反应会生成硫酸钠，硫酸镁溶液和氢氧化钠溶液反应会生成硫酸钠和氢氧化镁沉淀，对溶液的pH进行解答；C.根据催化剂的作用来分析；D.根据不饱和溶液向饱和溶液转化过程中溶质的质量分数的变化情况来分析。
根据曲线的横、纵坐标轴的说明，图像的起点、走势、拐点以及最后的落点的意义，判断曲线所表示的变化关系，是正确答题的根本。
1．把等质量的X、Y、Z、M四种金属分别加入到同体积、同浓度的足量稀盐酸中，再把X加入到Z(NO3)2溶液中，M加入到YNO3溶液中。
反应关系如图所示。

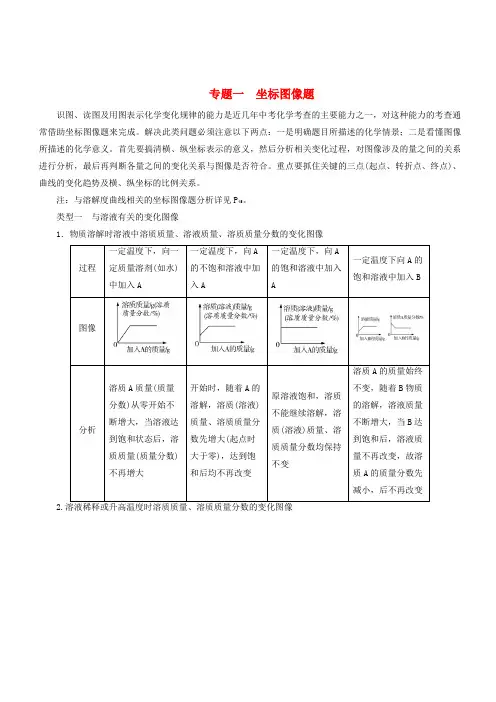

广东省2018年中考化学总复习专题一坐标图像题练习(含答案)
专题一坐标图像题识图、读图及用图表示化学变化规律的能力是近几年中考化学考查的主要能力之一，对这种能力的考查通常借助坐标图像题来完成。
解决此类问题必须注意以下两点：一是明确题目所描述的化学情景；二是看懂图像所描述的化学意义。
首先要搞清横、纵坐标表示的意义，然后分析相关变化过程，对图像涉及的量之间的关系进行分析，最后再判断各量之间的变化关系与图像是否符合。
重点要抓住关键的三点(起点、转折点、终点)、曲线的变化趋势及横、纵坐标的比例关系。
注：与溶解度曲线相关的坐标图像题分析详见P45。
类型一与溶液有关的变化图像1．物质溶解时溶液中溶质质量、溶液质量、溶质质量分数的变化图像2.近于0，但不会溶质质量分数先不3.酸碱性，然后根据曲线的走势和pH的变化确定加入溶液的酸碱性。
类型三金属和酸、盐反应的相关变化图像1．金属与酸反应生成氢气质量的变化图像像2.56类型四化学反应过程中的变化图像1．化学反应中反应物和生成物的质量变化图像①向NaOH 和Na 2CO 3的混合溶液中滴加稀HCl 时，HCl 先和NaOH 发生中和反应，等NaOH 被反应完后，HCl 才能和Na 2CO 3反应放出CO 2气体，生成气体的坐标图像如图D 所示。
②向稀盐酸和FeCl 3的混合溶液中滴加氢氧化钠溶液时，NaOH 先和稀盐酸发生中和反应，当稀盐酸完全反应后，NaOH 才能与FeCl 3溶液反应生成沉淀，生成沉淀的坐标图像如图D 所示。
同理，若溶液中有酸时，酸完全反应后，才会出现CaCO 3、BaCO 3、Cu(OH)2等沉淀。
③向一定量的NaOH 和Ba(NO 3)2的混合溶液中逐滴加入稀硫酸时，稀硫酸能和氢氧化钠反应生成硫酸钠和水，硫酸钠能和硝酸钡反应生成硫酸钡沉淀，硫酸钡不溶于稀硝酸，因此能马上产生沉淀，当硝酸钡完全反应后，沉淀质量不再增大，生成沉淀的坐标图像如图C 所示。
若反应物中分别含有Ba 2＋和SO 2－4(或Ag ＋和Cl －)，则反应物一开始混合即有沉淀产生。

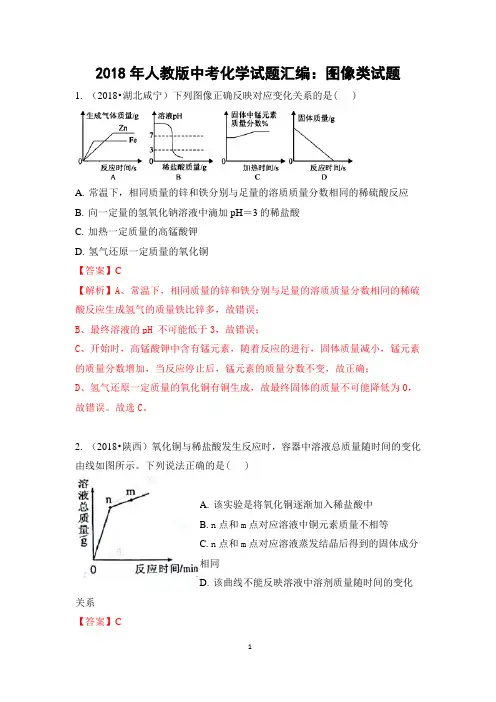

2018年人教版中考化学试题汇编：图像类试题
2018年人教版中考化学试题汇编：图像类试题1. （2018•湖北咸宁）下列图像正确反映对应变化关系的是( )A. 常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B. 向一定量的氢氧化钠溶液中滴加pH＝3的稀盐酸C. 加热一定质量的高锰酸钾D. 氢气还原一定质量的氧化铜【答案】C【解析】A、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应生成氢气的质量铁比锌多，故错误；B、最终溶液的pH 不可能低于3，故错误；C、开始时，高锰酸钾中含有锰元素，随着反应的进行，固体质量减小，锰元素的质量分数增加，当反应停止后，锰元素的质量分数不变，故正确；D、氢气还原一定质量的氧化铜有铜生成，故最终固体的质量不可能降低为0，故错误。
故选C。
2. （2018•陕西）氧化铜与稀盐酸发生反应时，容器中溶液总质量随时间的变化由线如图所示。
下列说法正确的是( )A. 该实验是将氧化铜逐渐加入稀盐酸中B. n点和m点对应溶液中铜元素质量不相等C. n点和m点对应溶液蒸发结晶后得到的固体成分相同D. 该曲线不能反映溶液中溶剂质量随时间的变化关系【答案】C【解析】由图可知，n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量。
A、该实验是将稀盐酸逐渐加入氧化铜中，错误；B、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，即n点之后，铜元素的质量不再增加，故n点和m点对应溶液中铜元素质量相等，错误；C、n点时，氧化铜与稀盐酸恰好完全反应，溶液中溶质是氯化铜；m点时，溶液中溶质是氯化铜和盐酸，故n点和m点对应溶液蒸发结晶后得到的固体都是氯化铜，成分相同，正确；D、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，该实验是将稀盐酸逐渐加入氧化铜中，该曲线能反映溶液中溶剂质量随时间的变化关系，错误。
故选C。
3. （2018•四川德阳）向一定质量的CaCl2和HCl的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。
专题06 图像坐标题-2018年中考化学题型全解(原卷版)
第六课图像坐标题【题型分析】主要内容：①化学反应前后物质质量的变化．②物质溶解时溶液的质量或溶质质量分数的变化③溶液的pH的变化④物质溶解时随温度的变化主要题型：选择题、简答题考查方式：借助于数学方法中的坐标图，把多个因素对体系变化的影响，用坐标图的形式直观地表示出来，考查学生看图、识图、发掘图形的隐含性质和相互联系的能力。
【真题演练】1．【2017年某某市B】已知FeCl3也可以催化H2O2的分解，现向一定量的H2O2溶液中滴入几滴一定溶质质量分数的FeCl3溶液，充分反应（忽略水的挥发）．下列图象正确的是（）A．B．C．D．2．【2017年某某省某某市】下列图像正确反应对应变化关系的是A B C DA．两份等质量的氯酸钾在有、无MnO2的情况下加热产生氯气B．加水稀释浓盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量的粉末状的铁和镁分别于等质量、等质量分数的稀盐酸反应3．【2017年某某省某某市】现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如右图所示（已知甲、乙、丙在生成物中化合价均为+2价）。
则下列说法中不正确的是A．生成氢气的质量：甲>乙>丙B．相对原子质量：乙>丙>甲C．金属活动性：乙>甲>丙D．消耗硫酸的质量：甲>乙>丙4．【2017年某某市A】某实验小组将Ba(OH)2溶液逐滴滴入硫酸溶液中，溶质的质量与加人的Ba(OH)2溶液的质量关系如下图所示。
下列说法错误的是A．a点溶液为酸性B．b点恰好完全反应C．c点溶液的溶质为硫酸D．b、c两点沉淀质量相等5．【2017年某某省某某市】物质甲与乙的溶解度曲线如图所示。
下列说法一定正确的是A．常温下，乙易溶于水B．甲溶液中溶质的质量分数比乙的大C．从t2℃降至t1℃，甲溶液中有晶体析出D．甲的溶解度受温度的影响程度比乙的大【知识梳理】1．九年级化学教材中的一些图标2．三个优先反应原则（1）优先反应的原则一：当酸、碱、盐混合相互反应时，酸与碱的反应优先于酸与盐、碱与盐的反应。
专题4-课时32-图像题 2018新课标中考宝典·化学·广东专用版(最新更改后)
【例1】把相同体积、相同质量分数的稀盐酸，分别滴到等质量、颗粒 大小相同的 X、Y、Z 三种较活泼金属中，生成 H2 的质量与反应时 间的关系如右图所示。这三种金属的活动性顺序为 YXZ 金属，则相对原子质量由大到小的顺序为 ；生成 氢气的质量由多到少的顺序为 XYZ ；假如 X、Y、Z 都是＋2 价
此类题考查形式多为一个量随另一个变量的变化曲线，解决的 关键是要明确横坐标和纵坐标的含义，理清曲线的起点、变化 趋势、 拐点和终点。 看曲线的变化： 首先确定是否由原点出发； 然后判断当横坐标的量逐渐增加时，纵坐标的量是如何改变 的； 最后当反应结束后， 横坐标增加时， 纵坐标是如何变化的。
类型一 金属与酸反应的图像 金属与酸反应的图像有三种形式： 第一种，生成氢气与反应时间的关系。金属(颗粒大小相同)越 活泼，与同浓度的同一种酸反应时单位时间内产生的氢气越 多，曲线就越靠近纵轴(斜率越大)。一般有两种情况：
【例2】判断下列图像正确的是( C )
A
B
C
D
【解题指引】 酸中加水，酸性越来越弱至接近中性，故 A 错误；碱中加水， 碱性越来越弱至接近中性，故 B 错误；酸中加入碱，酸性越来 越弱，恰好完全反应时，变成中性，然后碱过量，再变成碱性， 故 D 错误。
1．某校化学小组在利用硫酸和氢氧化钠溶液探究酸碱中和反应 时，利用数字化传感器测得烧杯中溶液 pH 的变化，其图象如 图所示，下列说法正确的是( D )
专题四 图像题
课时32 图像题
2018新课标中考宝典·化学·广东专用版(最新更改后)
栏目导航
类型一
金属与酸反应的图像
类型二
溶液pH变化的图像
栏目导航
类型三
酸碱盐反应的图像
类型四
(完整word)初中化学图像图表题.doc
中考化学 7 大题型轻松搞定题型复习 (一 )图像图表题一、题型简介图像图表题是近几年常考的一类化学试题，常以图像、图片、表格、标签、模型等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。
从题型结构看，图表题主要由“题干” “图表”和“问题”三部分组成。
从试题内容看，该类试题反映一组或多组内容相关的数据或信息，题干和图表相互补充，题干是图表的解释说明，图表是题干的直观表现。
二、方法指导解答图像图表题时， 重在理解图表的含义， 通过阅读有用的信息或数据， 然后将所学知识与图表信息结合起来，即可进行解答或计算。
题型之一 函数图像型解答此类题时，要结合题目所给条件，应首先分析图像的变化趋势，分析图像时要做到“五看”：看坐标、看比例、看起点、看终点、看特点；要重点关注图像的横纵坐标、图像的起点和图像的拐点。
由图像表示的意义与化 学知识结合起来， 找出图与化学反应的量的关系，列出方程式或列出变量与函数的关系，或依据图像走势分析作答。
例 1 (2014 ·南充 )下列图像能正确反映其对应关系的是()A. 电解水B ．向 H SO 、MgSO 4混合24 溶液中滴加 NaOH 溶液C.两份完全相同的双D.向接近饱和的 KNO 3氧水在有无 MnO 2 溶液中加入 KNO 3情况下产生 O 2固体思路点拨： A. 根据电解水产生的氢气与氧气的质量关系来分析；B. 根据硫酸和氢氧化钠溶液反应会生成硫酸钠，硫酸镁溶液和氢氧化钠溶液反应会生成硫酸钠和氢氧化镁沉淀，对溶液的 pH 进行解答； C.根据催化剂的作用来分析； D. 根据不饱和溶液向饱和溶液转化过程中溶质的质量分数的变化情况来分析。
根据曲线的横、纵坐标轴的说明，图像的起点、走势、拐点以及最后的落点的意义，判断曲线所表示的变化关系，是正确答题的根本。
1．把等质量的 X 、Y 、 Z 、 M 四种金属分别加入到同体积、同浓度的足量稀盐酸中，再把 X 加入到 Z(NO ) 溶3 2液中， M 加入到 YNO 3 溶液中。
2018年中考化学真题分类汇编 专题部分(含解析)(新版)新人教版
2018中考真题分类汇编专题部分专题一图标类试题01.（2018河北7）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且Mg和Zn中加入等质量、等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且定量的稀硫酸【答案C【解析】①Cu不与稀硫酸反应生成氢气；②足量的Zn与20%的稀硫酸反应生成氢气多；③、④Mg比Zn活泼，加入等质量、等浓度的稀硫酸，Mg产生氢气快，最后氢气质量相等。
故选C。
02.（2018呼和浩特）9.下列四个图象不能正确反映对应变化关系的是（）A．向一定量的氧化铜粉末中逐渐加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C．在饱和石灰水中加入少量生石灰D．在密闭容器中用红磷测定空气中氧气的含量解析：A．氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故正确；B．向等质量的镁粉和铁粉中缓慢地逐滴加入稀硫酸，开始产生的氢气一样多，但是最终金属镁生成的多，故正确；C．石灰水中的溶质是氢氧化钙，氢氧化钙的溶解度随着温度的升高而减小，生石灰与水反应生成氢氧化钙，放出大量的热；由于水的质量减少，温度升高，有氢氧化钙析出，饱和溶液中溶质的质量减少；当冷却至室温后，温度降低，溶液中溶质的质量增加，但由于水的质量减少，比加入生石灰前的溶质溶质少，但是溶液仍为原温度下的饱和溶液，溶质的质量分数不变，故正确；D．在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故错误。
故选：D。
1.（2018 济宁 8）分别向50g FeSO4和CuSO4溶液中，加入一定质量Mg粉恰好完全反应。
(2021年整理)2018初三化学图像题专题
2018初三化学图像题专题(推荐完整)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018初三化学图像题专题(推荐完整)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018初三化学图像题专题(推荐完整)的全部内容。
2018初三化学图像题专题(推荐完整）编辑整理:张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望 2018初三化学图像题专题（推荐完整) 这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力.本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅,最后祝您生活愉快业绩进步，以下为〈2018初三化学图像题专题(推荐完整)〉这篇文档的全部内容。
初三化学（图像）1．等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应,下列图像能正确生产氢气质量与反应时间之间关系的是（ )2．化学概念在逻辑上存在如图所示关系，对下列概念间的关系说法正确的是( )A．纯净物与混合物属于包含关系 B．单质与化合物属于交叉关系C．化合物与氧化物属于包含关系 D．氧化反应与化合反应属于并列关系3．质量相等的两份氯酸钾，其中一份加入少量二氧化锰，分别同时加热,放出氧气的质量(y）与反应时间（t)的关系图正确的是（ )4．加热一定量的高锰酸钾制取氧气, 下列图像不能正确．．．．描述其变化过程中量的关系的是( ）5．有X、Y、Z三种金属，小刚对它们的金属活动性进行了比较，结果如下表所示:能反应的记为“√"，不能反应的记为“-",无标记的表示未做该实验。
真题汇编-2018年全国化学中考真题分类专1 图像题
专题1 图像题9. （2018内蒙古自治区呼和浩特市，9题，2分）下列四个图像不能正确反映对应变化关系的是，A. 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.将等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C. 在饱和石灰水中加入少量生石灰D. 在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】本题是一道化学图像题，考查实验过程中物质之间的量的关系。
A. 开始反应时，氧化铜和稀硫酸反应生成水，溶液中增加了稀硫酸中的溶剂和生成的水，氧化铜反应完毕后，只增加稀硫酸溶液中溶剂，故A正确；B. 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸，反应开始时，金属都有剩余，酸相同且不足量，所以产生氢气的质量相等，生成的氯化镁和氯化亚铁的质量中，氯化亚铁质量更大。
故B正确；C. 在饱和石灰水中加入少量生石灰，生石灰与饱和石灰水中的溶剂反应，使饱和溶液中溶剂减少，溶质析出，反应完毕后，溶液恢复到原温度，依然是该温度下的饱和溶液，溶质质量分数不变，故C正确；D. 开始红磷燃烧放出热量，气体膨胀，气压变大，随着反应的进行，瓶中气体减少，降低，气压减小，最终瓶内的气压小于瓶内起始气压，故D错误。
（2018河北省，题号7，分值2）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的n中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和n中，加入等质量等浓度的稀硫酸D.④分别向等质量的Mg和n中加入等质量、等浓度且足量的稀硫酸【答案】C【解析】A、铜不能和稀硫酸发生反应，并产生氢气，故A选项错误；B、金属过量，所以浓度大的稀硫酸产生的氢气多，故B选项错误；C、等量的足量的金属与等量的等浓度的稀硫酸反应，产生的氢气相同，并且镁比锌活泼，所以镁反应速率较快，C选项正确；D、等量的镁和锌与足量的等质量、等浓度的稀硫酸反应，镁产生的氢气较多，并且镁的速率较快，故D选项错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三化学（图像）
1．等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应，下列图像能正确生产氢气质量与反应时间之间关系的是（）
2．化学概念在逻辑上存在如图所示关系，对下列概念间的关系说法正确的是（）A．纯净物与混合物属于包含关系B．单质与化合物属于交叉关系
C．化合物与氧化物属于包含关系D．氧化反应与化合反应属于并列关系
3．质量相等的两份氯酸钾，其中一份加入少量二氧化锰，分别同时加热，放出氧气的质量（y）与反应时间（t）的关系图正确的是（）
4．加热一定量的高锰酸钾制取氧气，下列图像不能正确
．．．．描述其变化过程中量的关系的是（）
5．有X、Y、Z三种金属，小刚对它们的金属活动性进行了比较，结果如下表所示：能反应的记为“√”，不能反应的记为“—”，无标记的表示未做该实验。
则它们的
金属活动性顺序为（）
A．Z > Y >X B．Y > Z > X
C．Y > X >Z D．X > Y > Z
6．金属与人类生活、生产密不可分。
（1）我国多使用铁锅炒菜，这是利用了铁的性质；
专家建议市民多食用动物肝脏、芹菜等食物，这些食物富含铁，可减少缺铁性
贫血疾病的发生，这里的“铁”是指（填字母）。
A．原子B．元素C．单质D。
分子
（2）清末铝制艺术品至今保存完好，艺术品未被锈蚀的主要原因是（填字
母）。
A．铝不易被氧化B．铝的金属活动性比较弱
C．铝表面的氧化膜具有保护作用 D。
铝是银白色的固体金属
（3）图1为金属与过量盐酸反应的关系图，其中A、B两条直线分别代表镁、
铁、锌三种金属中的两种。
参加反应的物
质
X Y Z
X(NO3)2溶液√
Z(NO3)2溶液√
稀盐酸—√
图1
图2
①A代表的是（填元素符号）；
写出B与盐酸反应的化学方程式。
②将上述的金属A与盐酸放入烧杯中，称得它们的总质量为M克，反应结束后
再称量其质量为N克。
请你在坐标系（图2）中画出反应过程中氯元素质
量分数的变化曲线。
7．右图表示的是纯净物、单质、化合物、含氧化合物、氧化物之间的包含与不包含
关系，若最大圆圈代表纯净物，下列选项正确的是（）
A．①单质、③氧化物B．②化合物、④氧化物
C．①单质、③化合物 D．②含氧化合物、④氧化物
8．镁带在耐高温的密封（内含空气）容器中加热，下列各图中，能正确表示容器里所盛物质总质量随时间变化的是（）
9．等质量的三种金属分别与足量的盐酸反应，产生氢气的质量与反应时间的关系如右图，下列有关说法正确的是（金属不是K 、Na、Ca ）（）
A．三种金属的活泼性顺序是a>b>c
B．产生相同质量的氢气需要三种金属的质量关系是 a>b>c
C．若三种金属在生成物中均显+2价，则三种金属的相对原子质量大小关系
是c>b>a
D．质量相同的三种金属分别与足量的盐酸反应，消耗盐酸最多的是金属c
10、已知碳酸钙遇溶有二氧化碳的水会转化成可溶性的碳酸氢钙。
某同学往一定量的澄清石灰水中不断地通入二氧化碳气体。
下列图像中（y轴表示反应生成沉淀的质量，X轴表二通往二氧化碳气体的质量）能大致表示反应生成碳酸钙沉淀的质量与通入二氧化碳气体质量的关系的（）
11、实验室常用二氧化锰与氯酸钾共热制氧气，表示固体混合物中二氧化锰的质量分数随反应时间的变化图像（横坐标表示时间、纵坐标表示混合物中二氧化锰的质量分数）是（）
12、相同质量的Mg、Zn、Fe和足量的稀硫酸反应，产生氢气的总质量（m）
随时间(t)变化的关系如下图，则下图中a、b、c表示的金属分别为：
a 、
b 、
c 。
