隔爆水袋安装标准作业流程
煤矿隔爆水棚安装规范标准及管理方案办法
隔爆水袋棚安装标准及管理办法二◦一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m辅助棚的棚区长度不小于20m2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积v 10m,至少为35%巷道净断面积10~12 m2,至少为50% > 10n2,至少为65% 3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各〉 1.5m, 特殊情况玄1.8m ;两个水槽之间的间隙玄1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离玄100mm水槽底部至顶梁（顶板）的垂直距离〉1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m 时，必须在该水槽的上方增设1个水槽。

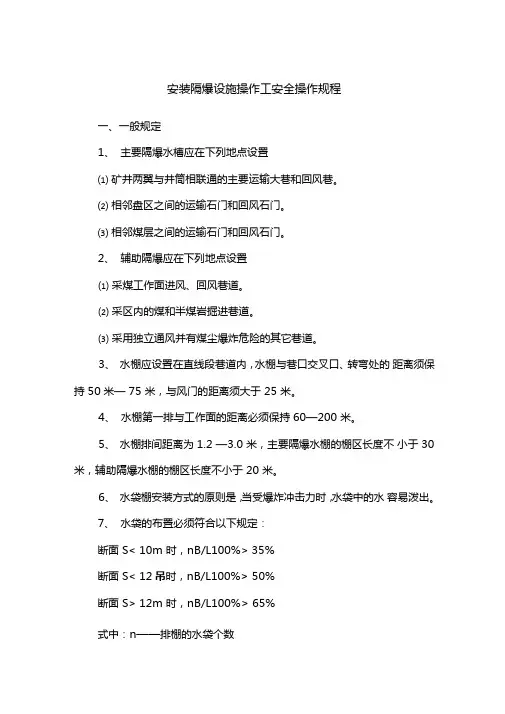

安装隔爆设施操作工安全操作规程
安装隔爆设施操作工安全操作规程一、一般规定1、主要隔爆水槽应在下列地点设置⑴ 矿井两翼与井筒相联通的主要运输大巷和回风巷。
⑵ 相邻盘区之间的运输石门和回风石门。
⑶ 相邻煤层之间的运输石门和回风石门。
2、辅助隔爆应在下列地点设置⑴ 采煤工作面进风、回风巷道。
⑵ 采区内的煤和半煤岩掘进巷道。
⑶ 采用独立通风并有煤尘爆炸危险的其它巷道。
3、水棚应设置在直线段巷道内，水棚与巷口交叉口、转弯处的距离须保持50米—75 米，与风门的距离须大于25 米。
4、水棚第一排与工作面的距离必须保持60—200 米。
5、水棚排间距离为1.2 —3.0 米，主要隔爆水棚的棚区长度不小于30 米，辅助隔爆水棚的棚区长度不小于20 米。
6、水袋棚安装方式的原则是，当受爆炸冲击力时，水袋中的水容易泼出。
7、水袋的布置必须符合以下规定：断面S< 10m 时，nB/L100%> 35%断面S< 12吊时，nB/L100%> 50%断面S> 12m 时，nB/L100%> 65%式中：n——排棚的水袋个数B ——水棚迎风断面宽度L ——水棚所在巷道宽度8、水袋之间的间隙与水袋同支柱或巷壁之间的间隙之和不得大于1.5m，特殊情况下不得超过1.8m，两个水袋之间的间隙不得大于1.2m。
9、水袋边与巷壁、支架、顶板、构筑物之间的距离不得小于0.1m，水袋底部至顶板的距离不得大于1.6m，如果大于1.6m则必须在该水袋的上方增设一个水袋。
10、水棚距巷道轨面不应小于1.8m，水棚应保持同一高度，需要挑顶时，水棚区的巷道断面应与其前后各20米长的巷道断面一致。
11、当水袋采用易脱勾的布置方式时，挂勾位置要对正，每对挂勾的方向要相向布置（勾尖相对）。
12、要经常保持水袋的完好和规定的水量。
13、每半月检查一次水棚，发现问题及时处理，并将检查情况登记帐册。
二、安装注意事项1、安装水棚应先检查作业区域的顶板，围岩情况进行安全检查，发现问题及时处理。
煤矿隔爆水袋安装规定
煤矿隔爆水袋安装规定《煤矿安全规程》第一百五十条规定：高瓦斯矿井煤巷掘进工作面应安设隔（抑）爆设施。
第一百五十五条规定：开采有煤尘爆炸危险煤层的矿井，必须有预防和隔绝煤尘爆炸的措施。
安设隔（抑）爆设施的目的是减轻瓦斯、煤尘爆炸的灾害程度、控制灾害范围。
隔（抑）爆设施主要有被动式的隔爆水棚或岩粉棚，由于煤矿井下因湿度大，且岩粉棚采用的是嵌入式安装，所以在煤矿中使用较少。
事业部下属矿井目前全部采用水棚，为便于矿井具体正确安设、使用水棚设施，特制定隔爆水棚安装、使用规定。
1、隔爆水棚分为主要隔爆水棚和辅助隔爆水棚。
主要隔爆水棚的棚区长度不小于30米，辅助隔爆水棚的棚区长度不小于20米。
主要隔爆水棚应在下列巷道设置：a）矿井两翼与井筒向联通的主要大巷；b）相邻采区之间的集中运输巷和回风巷；c）相邻煤层之间的运输石门和回风石门。
辅助隔爆水棚应在下列巷道中设置：a）采煤工作面进风、回风巷道；b）采区内的煤和半煤巷掘进巷道；c）采取独立通风并有煤尘爆炸危险的其它巷道。
水棚包括水槽棚和水袋棚。
使用的水槽、水袋必须符合MT157《煤矿用隔爆水槽、隔爆水袋通用技术条件》的规定，并经国家质检部门检验合格。
2、隔爆水棚应设在直线巷道内，与巷道的交叉口、转弯处的距离要保持50―70m，与风门的距离大于25m。
隔爆水棚必须按规定进行安设，实行挂牌专人管理，隔爆水棚的说明牌要标明安设地点、水棚类型、棚区长度、巷道断面、水槽（袋）数量、水槽（袋）容量、设计水量、实际水量、管理单位、管理人员。
3、水棚按布置方式分为集中式与分散式两种。
采掘工作面的集中式隔爆水棚要及时移动，保持首列水棚距工作面的距离在60—200米范围。
集中式水棚排间距为1.2米，集中式水棚的用水量按巷道断面积计算，不得小于如下值：主要隔爆水棚400L/m2，辅助隔爆水棚200L/m2。
分散式隔爆水棚只能用作辅助隔爆水棚，首列分散式水棚与工作面距离保持30-60米。
煤矿隔爆水棚安装规范标准及管理方案办法
隔爆水袋棚安装标准及管理办法二◦一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m辅助棚的棚区长度不小于20m2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积v 10m,至少为35%巷道净断面积10~12 m2,至少为50% > 10n2,至少为65% 3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各〉 1.5m, 特殊情况玄1.8m ;两个水槽之间的间隙玄1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离玄100mm水槽底部至顶梁（顶板）的垂直距离〉1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m 时，必须在该水槽的上方增设1个水槽。
煤矿隔爆水棚安装规范标准及管理方案办法
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
隔爆水袋的安装标准(9)
隔爆水袋的安装标准1．隔爆水全应设在矿井两翼与井筒相连接的主要运输大巷和回风巷，相邻盘区之间的集中运输巷道和回风巷道，相邻煤层之间运输石门回风石门。
2．辐助隔爆应设在采煤工作面进回风巷，采区内的煤和半煤岩掘进巷，采用独立通风并有煤尘爆炸危险的其它巷道，要求水棚设在直线巷道段内，水棚与巷道口交叉口转弯处的距离须保持50一70米与回风巷的距离大于2米。
3．隔爆水棚的棚区长度不少于30米，辅助隔爆水棚的棚区长度不小于己于人20米每组钢筋架之间的距离为1.2一3米。
4．水袋间隙之和与巷壁的间隙之和不得大于1.5米，水袋的个数取决于巷道的断面，当断面小于等于10m2时，水袋个数大于等于其断面的65%，且水袋要采用易脱勾的布置方式，挂钩位置要对正，每对挂钩的方向要相反布置，（钩尖相对）挂钩用4一8mm的圆钢，挂钩角度为60正负5度弯钩长度为25mm,水棚距巷道轨面不成应小于1.8m,水棚要保持同高度。
5．水袋布置必须符合以下规定断面s≤10m2时B/L100%≥35%断面s≤12m2时，nB/L100%≥50%断面s≤12m2时，nB/L100%≥65%式中：N一排棚的水袋个数B一水棚迎风断面宽度L一水棚所在巷道宽度6.水袋之间的间隙与水袋同支柱或巷譬之间的间隙之和不得大于1.5米，特殊情况下不得超过1.8米，两个水袋之间的间隙不得大于1.2米。
7.水袋边与巷壁，支架，顶板，构筑物之间的距离不得小于0.1米，水袋底部至顶板的距离不得大于1.6米，如果大于1。
6米则必须在该水袋的上方增设一个水袋。
8.水棚距巷道轨面不应小于1.8米，水棚应保持同一高度，需要挑顶时，水棚区的巷道断面应与其前后各20米长的巷道断面一致。
渑池县天坛煤有限责任公司二0一一年度。
隔爆水袋安装工安全工作注意事项
隔爆水袋安装工安全工作注意事项
基本要求
(1)隔爆水袋安装工必需经过煤矿培训，考试合格，持证上岗。
(2)上岗前，检查新领物品是否合格。
进入工作地点，检查巷道支护是否良好。
(3)站在梯子或高凳上固定框架并固定牢靠。
(4)安放水袋，将水袋逐个挂在框架挂钩上。
(5)往水袋中灌水并检查水袋是否漏水，若漏水准时更换。
操作留意事项工艺过程眼看手指心想口述框架固定顶板及两帮支护状况，检查梯子高凳是否放平稳；顶板，框架；顶板完好，支护牢靠，梯子高凳平稳，确认完毕。
安放水袋检查顶板支护及框架固定状况，梯子高凳安放平稳；框架、托钩、水袋、顶板等框架托钩固定坚固，顶板完好，无掉渣现象，梯子高凳安放平稳，确认完毕。
收尾检查水袋吊挂坚固，水袋中水灌满，无漏水现象，间距达标；水袋，托钩等；顶板支护完好，水袋吊挂牢靠，满水，无漏水，确认完毕。
上一篇：小水泵司机平安工作留意事项
下一篇：掘进运料工平安工作留意事项
相关文章
井巷施工中常见的事故类型及预防措施
爆破平安技术措施
放松动炮施工平安技术措施
爆破平安技术措施
工作面三叉门加强支护措施
巷道壁后注浆施工组织及平安技术措施
煤矿平安技术组织措施
开拉门子技术平安措施
井下巷道锚网喷施工措施
盲巷、旧巷、独头巷及临时停工地点平安措施
采掘工作面停电、停风（临时停工）后恢复送电、通风、排放瓦斯平安技术措施
掘进巷道临时停风、停工、瓦斯超限时的平安措施。
安装隔爆水袋的措施
挖陇沟煤矿+1190进风石门隔爆水袋安设安全技术措施二0一二年十二月二十日挖陇沟煤矿+1190进风石门隔爆水袋安设安全技术措施会审签名表施工单位部门会审意见会签栏时间编制审核通防安全技术负责人建设单位部门会审意见会签栏时间生技部通防部调度室安监部安全矿长生产矿长总工程师+1190进风石门隔爆水袋安设安全技术措施一、工程概况+1190进风石门现作为风井总回风巷道，根据《规程》相关规定和公司要求，应在+1190进风石门风巷安设隔爆设施，经研究决定利用停产检修期间完善+1190进风石门隔爆水袋。
为确保工程质量和施工安全，特制定本安全技术措施。
二、施工方案1、掘进队负责巷道架棚的打眼工作，眼孔高度 2.4m，眼孔间距2.0m。
（由通防队负责点眼）。
2、机电队负责挂钩和管件材料的加工。
（挂钩设计见附图）3、通风队负责隔爆水袋的安装。
4、入井前备齐所需的水袋、钩子、钢管、弯钩及工具等。
5、到达作业地点后，先检查施工地点前后巷道支护情况，应选择支护良好，断面平整的地段施工。
6、材料全部到位后，开始对隔爆水棚进行吊挂。
7、隔爆水棚吊挂要依次安设挂杆、吊钩、水袋，吊挂要整齐。
8、吊挂完成后对水袋进行注水。
9、注水后检查隔爆水棚及水袋是否牢固，有无掉落危险。
四、施工质量要求（一）设计要求：1、水棚的规格隔爆水袋棚规格采用GBSD-40型，其尺寸700×300×200mm （长×宽×高），设计水量40L，每棚3个。
2、水量的计算和布臵水棚的布臵方式采用集中式，水棚架设于巷道顶板，架设高度2.4m。
（1）水棚总水量计算G=g〃s=200×10.25=2050L式中：G—总水量，L；g－每平方米巷道所需水量，该水棚为辅助水棚，根据《规程》规定不低于200L/m2。
s－巷道断面积，+1190进风石门断面为10.25 m2（2）每架水棚水量Gn=40L×3=120L（3）水棚架数n=G/Gn=2050/120=18（架）（4）水棚区长度L=（n-1）〃c=（18-1）1.2=20.5m式中：L—水棚区长度，m；n－水棚架数，架；c－水棚间距，1.2m。
煤矿隔爆水棚安装标准及管理办法
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L 两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L 三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L 的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮ 1.8m；两个水槽之间的间隙≮ 1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮ 100mm。
水槽底部至顶梁（顶板）的垂直距离≯ 1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1 个水槽。
隔爆水袋安装使用管理规定
隔爆水袋安装使用管理规定水袋棚是煤矿主要的隔爆设施，也是目前矿井普遍采用的隔爆方式，为了规范水袋棚的安装和使用，确保水袋棚真正发挥作用，根据水袋棚的安装技术要求，特制定本规定。
一、安装地点1、主要水袋棚(或称重型水袋棚)。
隔绝矿井两翼、相邻的采区或相邻的煤层，防止一翼、采区或煤层内发生瓦斯煤尘爆炸传播到另一翼、采区或煤层，具体安设在主要运输大巷、石门、集中运输巷和回风巷等。
2、辅助水袋棚(或称轻型水袋棚)。
隔绝采掘工作面，防止采掘工作面发生瓦斯煤尘爆炸传播到其它采掘工作面，具体安设在回采工作面的进、回风巷、掘进工作面等二、安装结构和方式水袋棚由水袋和水袋安装架组成。
水袋安装架由两根互相平行的承重梁组成，两根承重梁应采用刚性材料制造，并避免在吊挂水袋后发生向下弯曲变形。
两根承重梁之间的净间距应比水袋宽度大40mm水袋挂钩相向固定在两面根承重梁上，挂钩受水平力作用不能产生沿力方向的自由摆动。
同一梁上相邻两挂钩间的距离等于水袋同一边上两吊环的孔中心距。
挂钩角600?50，钩角呈圆弧形，钩尖长20,25mm。
制作挂钩的材料用直径4,8mm的圆钢或8号铅丝。
两根安装水袋的承重梁固定在侧帮支柱或顶梁锚杆上及接近顶板的两根纵向托梁上。
承重梁与巷道轴向保持垂直或平行，挂钩与巷道轴向平行，钩尖向水袋内侧相向布置。
水袋宽面与巷道轴向平行。
水袋棚的结构如图1。
三、安设要求(一)、一般应采用集中式或分散式布置方式集中式水袋棚。
分散式布置。
(二)、总水量和棚区长度1、主要水袋棚用水量按巷道断面积400L/m2计算;辅助水袋棚按巷道断面积200L/m2计算;分散式水袋棚按水袋棚区所占巷道空间1.2L/m3计算。
2、集中式水袋棚，棚区长度不得小于20m，两列水袋棚的净间距不得小于1.2m，不得大于3m，首列水袋棚距工作面口不得小于60m(极特殊情况不应小于40m)，不得大于150m。
(三)、设置位置1、水袋应设置在直线巷道内，水袋棚安设区前后至少15m长的巷道的断面应与棚区巷道断面保持一致。
煤矿隔爆水棚安装标准及管理办法
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
煤矿隔爆水袋安装规定
煤矿隔爆水袋安装规定 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】煤矿隔爆水袋安装规定《煤矿安全规程》第一百五十条规定：高瓦斯矿井煤巷掘进工作面应安设隔（抑）爆设施。
第一百五十五条规定：开采有煤尘爆炸危险煤层的矿井，必须有预防和隔绝煤尘爆炸的措施。
安设隔（抑）爆设施的目的是减轻瓦斯、煤尘爆炸的灾害程度、控制灾害范围。
隔（抑）爆设施主要有被动式的隔爆水棚或岩粉棚，由于煤矿井下因湿度大，且岩粉棚采用的是嵌入式安装，所以在煤矿中使用较少。
事业部下属矿井目前全部采用水棚，为便于矿井具体正确安设、使用水棚设施，特制定隔爆水棚安装、使用规定。
1、隔爆水棚分为主要隔爆水棚和辅助隔爆水棚。
主要隔爆水棚的棚区长度不小于30米，辅助隔爆水棚的棚区长度不小于20米。
主要隔爆水棚应在下列巷道设置： a）矿井两翼与井筒向联通的主要大巷；b）相邻采区之间的集中运输巷和回风巷； c）相邻煤层之间的运输石门和回风石门。
辅助隔爆水棚应在下列巷道中设置： a）采煤工作面进风、回风巷道； b）采区内的煤和半煤巷掘进巷道； c）采取独立通风并有煤尘爆炸危险的其它巷道。
水棚包括水槽棚和水袋棚。
使用的水槽、水袋必须符合MT157《煤矿用隔爆水槽、隔爆水袋通用技术条件》的规定，并经国家质检部门检验合格。
2、隔爆水棚应设在直线巷道内，与巷道的交叉口、转弯处的距离要保持50―70m，与风门的距离大于25m。
隔爆水棚必须按规定进行安设，实行挂牌专人管理，隔爆水棚的说明牌要标明安设地点、水棚类型、棚区长度、巷道断面、水槽（袋）数量、水槽（袋）容量、设计水量、实际水量、管理单位、管理人员。
3、水棚按布置方式分为集中式与分散式两种。
采掘工作面的集中式隔爆水棚要及时移动，保持首列水棚距工作面的距离在60—200米范围。
集中式水棚排间距为米，集中式水棚的用水量按巷道断面积计算，不得小于如下值：主要隔爆水棚400L/m2，辅助隔爆水棚200L/m2。
隔爆水棚安装工安全技术操作规程（井工煤矿）
隔爆水棚安装工安全技术操作规程（井工煤矿）一、一般规定1、隔爆设施安装工必须经过专业技术培训，考试合格，持证上岗。
2、操作时，要注意车辆和附近的顶板情况，不得冒险操作。
3、主要隔爆棚的安设地点：(1)矿井两翼与井筒相连通的主要运输大巷和回风大巷。
(2)相邻采区之间的集中运输巷道和回风巷道。
(3)相邻煤层之间的运输石门和回风石门。
4、辅助隔爆棚的安设地点：(1)采煤工作面进、回风巷道。
(2)采区内的煤层掘进巷道。
(3)采用独立通风，并有煤尘爆炸危险的其它巷道。
(4)与煤仓相通的巷道。
5、隔爆水棚吊挂要按照具体规定，依次安设挂杆、吊钩、水袋(槽)，吊挂要整齐。
6、及时向水槽中加水，确保水量充足。
水棚的水量应达到下列要求:水棚组的用水量按巷道断面计算，主要水棚不低于400L/m2,辅助水棚不低于200L/m2。
7、水棚的排间距为1.2～3.0m;主要水棚的棚区长度不小于30m，辅助水棚的棚区长度不小于20m，分散式布置的棚区的长度不小于120m。
8、水棚距顶梁、两帮的间隙不小于0.1m;水棚距巷道轨面向上不小于1.8m;水棚应保持统一高度，需要挑顶时，水棚区的巷道断面应与前后各20m长的巷道断面一致。
9、水棚设置在巷道的直线段内，与巷道的交叉口、转弯处、变坡处之间的距离不得小于50m。
10、采煤工作面进、回风巷首列隔爆棚应设置在距工作面煤壁线向后60～200m之间，掘进工作面首列隔爆棚应设置在距巷道迎头60～200m之间。
采煤工作面进、回风巷和掘进巷道长度小于300米时设l个棚区，300～500米设2个棚区，500～2000米设3个棚区，超过2000m设4个棚区。
11、在有支护的巷道中进行吊挂水棚操作时，不得破坏原有支护。
确需改变的，要制定专门措施，按措施施工。
12、安装及回撤水棚时，至少3人操作，其中1人监护，另外两人施工。
二、操作准备1、备齐所需的水袋、钩子、胶管、弯钩及工具等。
2、检查所安设水袋地点的顶帮是否完好，附近5m内有无安全隐患。
矿用隔爆水袋工艺
将制作好的水袋打上工艺人标识，存放在工位器具盒内，摆放整齐，并盖好。
4
5
设计
日期
制图
日期
校对
日期
描图
日期
审核
日期
批准
日期
三门峡市安全器材厂
（装配）工艺过程卡片
产品名称
隔爆水袋
零部件名称
检验
产品型号
30L、60L
零部件图号
S-04
序号
工序
工艺内容
车间
设备
工艺装备
辅助材料
备注
1
规格尺寸检验
用测量范围0～1m，最小分度值1mm的钢直尺，对水袋的厂、宽、高进行测量，尺寸偏差在±10mm时合格。用测量范围0～50kg，感量50g的台秤，对水袋的融水质量进行测量，实际容水量不得少于公称容积。
产品名称
隔爆水袋
零部件名称
钉气眼
产品型号
30L、60L
零部件图号
S-03
序号
工序
工艺内容
车间
设备
工艺装备
辅助材料
备注
1
打孔
将热合好的水袋用专用打孔模均匀打孔、孔径尺寸控制在1.4±1mm。
水袋制作室
锤子、打孔模
2
钉气眼
将气眼放入孔中，套上挡片，进行冲钉。冲钉后的气眼应平整、牢固。
水袋制作室
钉装模具
3
设计
日期
制图
日期
校对
日期
描图
日期
审核
日期
批准
日期
产品总图：见图S-04(30L)、图S-06（60L）
三门峡市安全器材厂
（装配）工艺过程卡片
产品名称
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）隔爆水棚水量充足，主要隔爆水棚不少于400升每平方米，辅助隔爆水棚不少于200升每平方米；
4）隔爆设施管理牌板填写准确，吊挂牢固；
5）按照由外向里一架一架按顺序加设。
AQ1020-2ห้องสมุดไป่ตู้06《煤矿井下粉尘综合防治技术规范》
防尘工
1）隔爆棚架固定不牢固，坠落易造成人员伤害；
2）水袋水量不足、吊挂不合格，影响隔爆效果。
5
验收汇报
1）验收施工质量；
2）回收工器具及材料，清理现场杂物；
3）向队值班人员汇报工作情况，填写记录。
1）棚架牢固、水袋完好、水量充足、牌板填写规范；
2）现场打扫干净，无剩余的棚架、水袋、挂钩；
3）记录清晰、详实。
隔爆设施安装记录
防尘工
3）准备隔爆棚架、隔爆水袋、“S”型挂钩、注水管、水管接头、“U”型卡子隔爆水袋牌板。
1）工器具齐全、完好；
2）材料充足。
防尘工
2
检查作业环境
1）检查作业地点通风及有毒、有害气体情况；
2）检查作业地点巷道支护情况。
1）通风良好；
2）有毒有害气体不超限，符合相关规定要求；
3）巷道支护良好，无漏顶、无片帮；
1）梯子要两人配合操作，一人监护，一人作业；
2）梯子安设牢固，登高系安全带。
防尘工
登高作业不系安全带，易导致人员伤害。
4
安设隔爆水袋
1）安装隔爆棚架；
2）吊挂隔爆水袋；
3）隔爆水袋加水；
4）吊挂隔爆设施管理牌板。
1）将隔爆棚架固定在巷道顶板，间距不大于2米，棚架间距1.2米-3米；主要隔爆水袋棚区长度不小于30米，辅助隔爆水袋棚区长度不小于20米；
4）作业环境无杂物、无淤泥积水。
《煤矿安全规程》第一百零四条、第一百三十五条
防尘工
1）未检查或检查不到位，冒然进入缺氧或有毒有害气体超限的地点作业，易造成人员窒息、中毒；
2）巷道支护不完好、检查不到位，易造成顶板冒落、片帮伤人。
3
安设梯子
1）在作业地点前后50米设置警示标识；
2）梯子安设在作业地点。
1.
14.1流程图
14.2流程概述
流程名称
隔爆水袋安装标准作业流程
流程编号
流程说明
针对井工矿隔爆水袋安装的标准作业流程
适用范围
井工矿
流程接口
14.3标准作业工单
序号
流程步骤
作业内容
作业标准
相关制度
作业表单
作业人员
危险源及风险后果提示
1
准备工器具及材料
1）准备便携式甲烷检测报警仪；
2）准备梯子、钳子、安全带、铁丝、钢卷尺；
