预应力锚索锚固力
预应力锚索在深基坑支护中的施工技术
预应力锚索在深基坑支护中的施工技术Construction Technology of Prestressed Anchor Cable in Deep Foundation Pit Support邪涛(云南省设计院集团勘察院有限公司，昆明650228)XING Tao(Investigation Institute ofYunnan Design Institute Group Co. Ltd., Kunming 650228, China)【摘要】在深基坑工程中，预应力锚索是一项重要的加固技术，尤其是在地下水充沛的地层中，可以与支护桩相结合组成内支撑体 系，有效地防止基坑周围土方的位移和沉降，确保基坑支护稳定:根据预应力锚索施工技术的原理，论文介绍了预应力锚索用于桩 锚支护施工的准备工作，对其施工技术要点进行了论述，并从钻、清孔、制作、安装、注浆等方面对其施工工艺进行了探讨，得出该工 艺安全可靠、经济方便，值得推广应用。
【Abstract 】 In deep foundation pit engineering, prestressed anchor cable is an important reinforcement technology, especially in the groundwith abundant groundwater, it can be combined with supporting piles to form an internal support system, which can effectively prevent the displacement and settlement of earthwork around the foundation pit, and ensure the stability of foundation pit support. According to the principle of p restressed anchor cable construction technology, this paper introduces the preparation work of p restressed anchor cable used in pile anchor support construction, discusses its construction technology points and its construction technology, and probes into drilling, hole cleaning, production, installation, grouting and other aspects, and points out that it is safe, reliable, economical and convenient, which is worthy of p opularization and application.【关键词】基坑;预应力锚索；支护工程;施工工艺【Keywords 】foundation pit; supporting engineering; prestressed anchor cable; construction technology【中图分类号】TV94+2;TV757.2【文献标志码】B【文章编号】1007-9467 (2021) 04-0085-03[DOI] 10.13616/ki.gcjsysj.2021.04.231工程施工技术Construction Technology1引言近几年来，随着建筑结构技术的迅速发展,深基坑工程的 大量增加，预应力锚索和钻孔灌注桩联合支护技术在深基坑 边坡稳定施工中的应用越来越广泛。
锚杆、锚索锚固力计算方法
锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)公式计算拉力器上仪表读数MPa×4=锚固力KN锚固力KN÷10=承载力吨例13MPa拉力器上仪表读数×4= 52KN锚固力52KN锚固力÷10=5.2吨承载力2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa)公式计算拉力器上仪表读数MPa×4=锚固力KN锚固力KN÷10=承载力吨例18MPa拉力器上仪表读数×4= 72KN锚固力72KN锚固力÷10=7.2吨承载力3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)公式计算拉力器上仪表读数MPa×3.044= 锚固力KN 锚固力KN÷10= 承载力吨例40MPa拉力器上仪表读数×3.044= 121.76KN锚固力121.76KN锚固力÷10=12.176吨承载力4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa)公式计算拉力器上仪表读数MPa×3.768=锚固力KN锚固力KN÷10=承载力吨例45MPa拉力器上仪表读数×3.768= 169.56KN锚固力169.56KN锚固力÷10=16.956吨承载力5、Ф21.6锚索锚固力不小于250KN(或25吨或55MPa)公式计算拉力器上仪表读数MPa×4.55=锚固力KN锚固力KN÷10=承载力吨例55MPa拉力器上仪表读数×4.55= 250KN锚固力250KN锚固力÷10=25吨承载力型号为YCD22-290型预应力张拉千斤顶备注1、使用扭力矩扳手检测帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。
2、井下排版填写记录均填锚固力帮锚杆50KN、顶锚杆70 KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN。
预应力锚索锚固力损失的探讨
中锚 固力的设 计 。因此 ， 合理 的估 计锚 索预应 力的损 失
对确定 张拉荷 载及锚 固效果评 价都 有重要意义 。
１ 工 程 概 况
２２ Ｏ ６ ２２ ２ ５ ２２ ４ ４
捌 懈 担
兰武二 线 铁 路 Ｄ ２ ３＋１０～Ｄ ２ ３＋３ ０段 长 Ｋ０ １ Ｋ０ １
预应 力锚 索 坡 面分 级 设 置 ， 一 级边 坡 第
坡率 为 １ ０ ２ ， 二 、 级 坡 率 均 为 １ ０ ５ ：．５ 第 三 ：． ， 边坡 高 分 别 为 １ ． 、６ ０ １ ． 每 两 级 间 ５ ０ １ ． 、６ ０ｍ； 设 ２０ｍ宽 平 台。锚 索 按 矩 形 排 列 ， 垂 直 ． 其
收 稿 日期 ：０ ７— ２ ６ ２０ ０ —２ 作 者 简 介 ： 文 广 （ ９ ４ ） 男 ， 程 师 ，９ ７年 毕 业 于 石 家 庄 铁 道 学 郝 １７ 一 ， 工 １９ 院 ， 学 学士 。 工 ７ ４
２ 锚 索张 拉 实际伸 长量 与理论 伸长 量对 比 锚 索采用 ４级 张 拉 ， 级 张 拉采 用 设 计 张拉 荷 载 每
具安装 、 张拉 系统 、 绞线 松 弛和 岩体 蠕变 等 因素 或 多 钢
或少地发生损 失 ， 损失程度 的大小０ｍ， 面 为 喷射 混 凝 土 防 护 。锚 ． 表 索正 面布置 、 横断 面布 置 、 索结 构及 十字 面板 结 构示 锚 意分别 见 图 １一图 ４ 。
维普资讯
・
线路／ 基 ・ 路

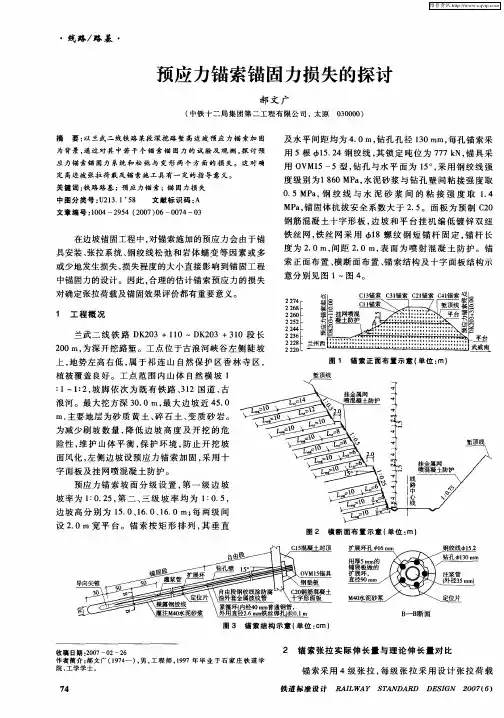

预应 力锚 索锚 固力损失的探 讨
郝 文 广
（ 中铁 十 二局 集 团第 － Ｓ程 有 限 公 司 ， 原 ． Ｅ 太 ０ ００ ） ３０ ０
预应力锚固
2. 预应力锚索的主要问题
（1）预应力衰减问题。加固松散体的锚索的预应力衰 减是有限的、可控的和可弥补的，在规范施工的条件下， 对预应力锚索的长期有效性的耽心是不必的。 （2）钢绞线腐蚀问题。对化学腐蚀，由于采用了钢绞 线防腐除锈、塑料套裹护、水泥砂浆裹护三道措施, 问题 基本解决。现最关注的是应力腐蚀，即钢绞线长期处于高 拉应力状态下产生缺损进而组成钢绞线的钢丝产生破断的 问题。由于预应力锚索面世仅数十年，作为百年大计的抗 滑工程, 尚未全程经受检验，因此目前应以加大锚索钢绞 线的安全储备、规范张拉工艺来应对。
• 预应力锚索的适用条件及主要问题
1.预应力锚索的适用条件 预应力锚索的适用条件
技术上，预应力锚索可用于加固一般岩土质的边坡、 滑坡和危岩，包括土质滑坡。 但在以下条件时, 其应用和功效受到限制： （1）当滑动面较陡时, 尤其对陡倾的危岩。 （2）当滑体很厚、锚索自由段过长时。 （3）当下滑力过大、滑体十分松软时。 （4）当滑床为松软土体时。
5、锚头缺损
钢垫板变形凹陷 钢垫板下砼压碎变形破坏
锚墩砼受压破碎
• 病害原因
①锚头承压板破坏 锚头下的钢垫板受局部承压变形，主要原因是垫 板厚度不足、刚度不够、套管孔径大、垫板下砼 表面凹凸不平等，大都是施工质量不合格造成。 ②锚墩破坏 a、砼垫板受力面积过小、受力过于集中 b、砼垫板没有配置钢筋或配置钢筋数量不足 c、垫墩砼养护期较短，砼强度不足，过早张拉 预应力锚索而使垫墩砼被压坏
二、预应力锚索的类型
• 按照外锚头的结构形式
OVM锚、QM锚、XM锚、弗氏锚
• 按照锚索体
钢绞线束锚索，高强钢丝束锚索
• 按照锚固段受力状态
拉力型、压力型、载荷分散型
预应力锚索计算书
XXX工程预应力锚索张拉计算书计算人：审核人：审批人：XXXXXX项目经理部概述压力分散型锚索的施工工序主要包括：施工准备→锚孔钻造→锚筋制安→锚孔注浆→框架梁施工→锚索张拉锁定→锚孔封锚。
其中最重要的一个环节就是锚索张拉锁定。
锚索的张拉锁定工序可分为差异荷载增量和理论伸长量的计算及现场超张拉、锁定工作。
一、计算公式简介因压力分散型锚索各单元长度长短不一，故必须先计算各单元差异伸长量和差异荷载增量，其计算公式如下：差异伸长量：ΔL1-2=ΔL1-ΔL2, ΔL2-3=ΔL2-ΔL3ΔL1=（σ/E）*L1, ΔL2=（σ/E*）L2, ΔL3=（σ/E）*L3, σ=P/A差异荷载增量：ΔP1=(E*A*ΔL1-2/L1)*2ΔP2=[(E*A*ΔL2-3/L2)+ (E*A*ΔL2-3/L1)]*2其中：L1,L2,L3---分别为第一、二、三单元锚索的长度，且L1＞L2＞L3；ΔL1, ΔL2, ΔL3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的伸长量；ΔL1-2，ΔL2-3---各单元锚索在给定最终张拉（设计锁定）荷载作用下的差异伸长量；σ---给定最终张拉（设计锁定）荷载作用下钢绞线束应力；P---给定最终张拉（设计锁定）荷载作用下单根钢绞线束荷载；A---单根钢绞线束的截面面积；E---钢绞线的弹性模量；ΔP1，ΔP2---分布差异张拉之第一、第二步级张拉荷载增量。
锚索张拉时的实际伸长值ΔL(mm)为：ΔL=ΔL1+ΔL2ΔL---锚索实际伸长值(mm)ΔL1---从初应力至最大张拉力间的实测伸长值(mm)；ΔL2---初应力以下的推算伸长值(mm)，可采用相邻级的伸长值。
二、26米预应力锚索张拉（4孔6索）计算：1、已知条件：锚索长:26m, 锚固长:10m设计拉力500KN, A=140mm2, E=195（取均值），P=83.33KN, L1=22.67m , L2=19.33m，L3=16.00m。
预应力锚索质量控制要点
预应力锚索质量控制要点预应力锚索是一种常用的结构加固材料，用于提供混凝土结构的预应力力学性能。
为确保预应力锚索的质量，以下是预应力锚索的质量控制要点。
1. 材料选择：在选择预应力锚索材料时，应根据项目要求和设计要求选择合适的材料。
常用的预应力锚索材料包括钢筋、钢丝绳等。
应确保材料符合相关标准，并具有良好的耐腐蚀性和机械性能。
2. 锚具安装：锚具是预应力锚索的重要组成部份，其安装质量直接影响到整个锚索的性能。
在安装锚具时，应确保锚具与预应力锚索之间的连接坚固可靠，不得浮现松动或者脱落的情况。
同时，应按照设计要求正确安装锚具，确保其位置和角度的准确性。
3. 张拉过程控制：预应力锚索的张拉过程是确保锚索质量的关键环节。
在张拉过程中，应根据设计要求控制预应力锚索的预应力力度和张拉时间。
同时，应监测张拉过程中的张拉力和位移，确保其符合设计要求。
张拉完成后，应进行锚固和锚索的保护措施，防止预应力力的损失和锚索的腐蚀。
4. 质量检验：进行预应力锚索质量检验是确保锚索质量的重要手段。
质量检验应包括锚索材料的检验、锚具的安装质量检验、张拉过程的监测和控制等。
检验方法包括物理性能测试、力学性能测试、外观检查等。
检验结果应符合相关标准和设计要求。
5. 质量记录：在预应力锚索施工过程中，应做好质量记录工作。
记录内容包括材料的采购记录、锚具的安装记录、张拉过程的监测记录等。
质量记录的目的是为了追溯施工过程中的质量问题，并提供参考和依据，以确保施工质量。
6. 质量控制人员培训：为确保预应力锚索质量控制的有效实施，应对质量控制人员进行培训。
培训内容包括预应力锚索的质量标准和要求、材料的选择和检验方法、锚具的安装和张拉过程控制等。
培训的目的是提高质量控制人员的专业水平，确保他们能够有效地进行质量控制工作。
通过以上的质量控制要点，可以有效地确保预应力锚索的质量。
质量控制的目的是为了确保预应力锚索在使用过程中能够达到设计要求，提高结构的安全性和可靠性。
预应力锚索计算
预应力锚索计算预应力锚索计算文档模板范本本文档旨在提供预应力锚索计算的详细指南，包括计算方法、参数和示例。
下面将逐步介绍每一个章节的内容。
1.引言1.1 目的1.2 合用范围1.3 定义和缩略语2.预应力锚索基础知识2.1 预应力锚索概述2.2 锚索材料2.3 锚固系统2.4 锚索施工过程3.预应力锚索计算方法3.1 计算基本原理3.2 计算步骤3.2.1 确定设计参数3.2.2 计算锚索的预应力力值3.2.3 考虑锚索在不同载荷下的效应 3.2.4 验证锚索系统的稳定性3.3 计算示例4.预应力锚索设计考虑因素4.1 作用载荷4.2 锚索长度和直径4.3 锚索间距和罗列方式4.4 锚固长度和类型4.5 锚索的初始张拉和应力损失4.6 端部处理5.预应力锚索安全性评估5.1 预应力锚索的安全系数要求5.2 锚索的静载试验及评估5.3 预应力锚索的监测和维护6.本文档所涉及附件如下：- 附件1：预应力锚索计算表格示例- 附件2：预应力锚索设计规范- 附件3：预应力锚索实例数据7.本文档所涉及的法律名词及注释：- 法律名词1：注释1- 法律名词2：注释2感谢您阅读本文档。
如需进一步了解预应力锚索计算的详细信息，请参考附件和相关规范。
如有任何问题或者建议，请连系我们。
附件：附件1：预应力锚索计算表格示例附件2：预应力锚索设计规范附件3：预应力锚索实例数据法律名词及注释：法律名词1：注释1法律名词2：注释2。
预应力锚索全长锚固技术
预应力锚索全长锚固技术锚索具有锚固范围大、预应力大、强度高等特点，是复杂困难条件巷道支护或加固的重要手段，在深井巷道、软岩巷道中被大量采用。
目前，煤矿巷道使用的锚索主要有两种：一种是树脂端锚锚索，这种锚索采用树脂药卷端部锚固，张拉施加预紧力，施工便捷，但因端部树脂锚固存在手套效应、树脂过搅或搅拌不充分等问题，锚索常出现随顶板下沉而下滑，其性能得不到充分发挥；其次端锚锚索在锚固端与锚具之间受到较高的拉力，当受到径向方向的岩层错动时，锚索易发生拉剪破坏，造成索体破断，存在安全隐患。
另一种是注浆锚索，这种锚索对封孔止浆工艺技术要求高，施工繁琐；其次是注浆材料和注浆设备技术不过关，稀浆容易漏；稠浆容易堵塞注浆设备。
为此，山东安科矿山支护技术有限公司经过两年多的研究，开发了预应力锚索全长锚固支护技术，实现了锚索全长锚固快速施工，大幅提高了锚索支护的安全可靠性。
一.原理预应力锚索全长锚固技术是在原中空锚注技术基础上对中空注浆锚索、注浆材料和注浆设备进行改进而形成的新型巷道支护技术。
它使用大孔径注浆芯管的注浆锚索、专用无机注浆锚固料和高压注浆设备。
锚索先在迎头进行树脂端锚，不用封孔，张拉预紧施加预应力，立即起到支护作用，在滞后迎头向锚索的中空结构注入无机锚固材料，当孔口流出无机锚固剂时停止注浆实现锚索的全长锚固，从而改变了锚索的受力状态，提高了锚索对围岩的支护效果。
二.配套产品预应力锚索全长锚固技术现已形成了一套成熟的施工工艺以及配套的支护材料和设备。
1.全锚锚索新型大孔径芯管中空注浆锚索是在原中空注浆锚索基础上的改进与升级，具有以下突出优点：（1）锚索强度高，破断强度≥1860MPa；（2）索体中空结构，自带注浆芯管，反向出浆，无需排气即可全锚；（3）锚索上部采用树脂端锚，施加预应力，安装后可以及时承载；（4）中空锚索芯管孔径增大，孔径截面积提高70%，显著降低稠浆流动阻力。
2. MZM-70 无机注浆锚固料高强注浆锚固料克服传统注浆料粘性低、流动性大的缺点，新型锚固料具有以下优点：（1）稠浆受扰动液化流动，泵送阻力低；（2）静止触变性好，可泵停浆停，锚固料不会从孔口自动流出；（3）硬化不收缩，锚索孔充填密实；（4）初凝时间长，泵送时间充足；（5）早期强度高，固结强度高，1d抗压强度可达25MP a，28d抗压强度可达70MPa。
预应力锚杆与锚索支护技术
（3）载荷分散型锚索
预应力作用的过分集中对固结体以及岩土体受力不利，采
用在锚索孔长度上将锚索预应力分散，这样就形成了荷载 分散型锚索结构。
该法对裂隙发育或土质松软的地层非常有利，可避免固结
体及岩土体强度不足而造成的破裂，同时，可减小加固范
围内的岩土体因受高预应力作用而引起的不均匀变形。
荷载分散型锚索可分为压力分散型和拉力分散型与拉压分
绞线组成的钢筋”。
预应力钢绞线制造方法：
采用高碳钢盘条，经过表面处理后冷拔成钢丝，然后按
ห้องสมุดไป่ตู้
钢绞线结构将一定数量的钢丝绞合成股，再经过消除应 力的稳定化处理过程而成。
为延长耐久性，钢丝上可以有金属或非金属的镀层或涂
层，如镀锌、涂环氧树脂等。
为增加与混凝土的握裹力，表面可以有刻痕等。 模拔的预应力钢绞线在绞合后经过一次模具压缩过程，
5.1.1 预应力锚杆与锚索概念
（3）预应力锚索的特点
在高边坡基础开挖与隧洞洞脸开挖中，可增加边坡稳定，
减少开挖工程量，提前进洞，大大缩短开挖工期。
在坝基、岸坡抗滑稳定加固中，可在不扰动基岩，不影响
水库运行的前提下，提供可靠的抗滑力。
在大坝加高、加固中，可在不放空水库、不影响坝区已有
预应力锚杆与锚索支护技术
在大规模的岩土工程建设过程中，对岩土体的变形 与稳定控制要求越来越高，从而在应用岩土锚固技 术时，对其作用机制、控制效应、适应范围、应用 结果上提出了更高的标准，从而促进了预应力锚固 技术的形成与完善。
预应力锚固技术应用范围越来越广范，如：大型坝 基、隧道、边坡、基坑、矿山硐室、采场、大型基 础等工程。
井下锚杆锚固力、锚索预紧力检测安全措施
井下锚杆锚固力、锚索预紧力检测安全措施根据锚杆、锚索施工技术规范规定，需对井下锚杆进行锚固力、锚索预紧力检测。
为确保检测期间的安全，特制定本技术安全措施。
一、技术措施1、检测仪器：YML-II型煤矿用锚杆拉力计；使用2号锭子油或20号机械油。
2、检测方法：（1）接通液压源；用快速接头及胶管将进出油口与油泵连接好。
（2）用丝杆、支撑筒、油缸与要检测的锚杆螺纹接头连接好。
（3）启动油泵，操作换向阀（加压），开始检测。
（4）读数：压力表读数（MPa）乘以0.4，即为检测拉力值，单位t。
（5）检测完毕后，操作换向阀卸压，使压力表归零，油泵活塞全部缩回。
3、检测时间及数量规定；不定期检测。
每施工60m抽样检查一组，每组随机抽样4根进行检查。
设计变更或材料变更时，应做相应锚杆锚固力检测，数量不变。
4、检测点设置要求：(1)梯形断面：同一断面顶板抽试2根、两帮各一根为一组，帮部无锚杆，在顶板上检测4棵。
(2)拱形断面对锚杆随机抽样做锚固力检测。
(3)检测顺序；顶板锚杆检测顺序由靠帮锚杆向巷道中部锚杆顺序依次检测，帮部锚杆则由下至上的顺序检测。
5、设计锚杆锚固力标准；为64KN,设计压力表读数≥16Mpa，锚杆拉拔加压应缓慢均匀，直至锚杆松动或压力表读数（数显值）达到锚杆设计锚固力64KN（压力表值为16Mpa,转为拉力值6.4t）。
6、锚索预紧力标准；直径22mm的强力锚索预应力应控制在250-300KN,直径17.8-20mm的锚索预应力应控制在150-250KN。
7、被抽查的锚杆、锚索必须符合设计要求。
只要其中1根锚杆不合格，必须进行第二组抽查，如仍不合格，有关人员要及时分析原因，并采取补救措施。
8、在每组检测中都要做好原始记录，并建档管理，填写报告单，报交相关领导及工区。
9、用油漆做好标记，为下次检测作参照。
二、安全措施1、每次正常锚杆锚固力检测前，锚杆拉力检测工必须仔细检查油量、油管、压力表、卸压阀、密封圈、各连接件的连接等情况，发现问题及时处理，确保设备性能良好。
预应力锚索
预应力锚索
引言概述：
预应力锚索是一种重要的结构构件，用于将预应力力量传递到结构体中，以提高其抗拉能力。
它在许多工程领域中得到广泛应用，如桥梁、建筑物和水利工程等。
本文将对预应力锚索进行详细介绍，包括其概念、原理、种类、制造、安装和优势等方面。
正文内容：
1.预应力锚索的概念和原理
1.1预应力锚索的定义和作用
1.2预应力锚索的工作原理
2.预应力锚索的种类
2.1预应力锚头
2.2预应力锚板
2.3预应力锚具
3.预应力锚索的制造过程
3.1材料选择和预处理
3.2锚索的加工和制造
3.3质量控制和检验
4.预应力锚索的安装和施工要点
4.1锚索的布置和定位
4.2锚索的锚固和张拉
4.3锚头和锚板的安装
5.预应力锚索的优势和应用领域
5.1提高结构体的抗拉能力
5.2增加结构体的刚度和稳定性
5.3应用于桥梁、建筑物和水利工程等
总结：
预应力锚索作为一种重要的结构构件，在工程领域中具有广泛应用。
在本文中，我们详细介绍了预应力锚索的概念、原理、种类、制造、安装和优势等方面。
预应力锚索能够提高结构体的抗拉能力，增加其刚度和稳定性，并适用于桥梁、建筑物和水利工程等多个领域。
在今后的工程实践中，预应力锚索将继续发挥重要作用，并为各类结构体提供更高的安全性和可靠性。
