低温合成导热油物性参数 THERMINOL LT(-75-315C)

合集下载

导热油介绍

导热油介绍一、简介导热油又称传热油，正规名称为热载体油（GB/T4016-83）,英文名称为HeattransferOil,所以也称热导油，热煤油等。

导热油、是一种热量的传递介质，由于其具有加热均匀，调温控制温确切，能在低蒸汽压下产生高温，传热效果好，节能,输送和操作便利等特点，近年来被广泛应用于各种场合，而且其用途和用量越来越多。

二、导热油的类型1.烷基苯型（苯环型）导热油这一类导热油为苯环附有链烷煌支链类型的化合物，属于短之链烷粒基蔡（包括甲基、乙基、异丙基）与苯环结合的产物。

其沸点在170~180o C,凝点在-80。

C以下,故可做防冻液使用，此类产品的特点是在适用范围内不易出现沉淀，异丙基附链的化合物尤佳。

2、烷基蔡型导热油这一类型导热油的结构为苯环上连接烷粒支链的化合物。

它所附加的侧链一般有甲基、二甲基、异丙基等，其附加侧链的种类及数量决定化合物的性质。

侧链单于甲基相连的烷基蔡，应用于240~280°C范围的气相加热系统。

3、烷基联苯型导热油这一类型的导热油为联苯基环上连接烷基支链一类的化合物。

它是由短链的烷基（乙基、异丙基）与联苯环相结合构成，烷基的种类和数量决定其性质。

烷麻基数量越多，其热稳定性越差。

在此类产品中，由异丙基的间位体、对位体（同分异构体）与联苯合成的导热油品质最好，其沸点＞330°C,热稳定性亦好，是在300~340。

C范围内使用的理想产品。

4、联苯和联苯醛低熔混合物型导热油这一类型的导热油为联苯和联苯酸低熔混合物由26.5%的联苯和73.5%的联苯醛组成。

熔点为12。

（：，世界上最早使用的合成芳烧导热油是DoWtherm,其特点是热稳定性好，使用温度高（400℃）。

此类产品由于苯环上没有与烷峰基侧链连接，而在有机热载体中耐热性最正确。

这种凝点（12.3。

C）低熔混合物，在常温下,沸腾温度在256~258°C范围内使用比较经济。

这是由于两种物质的熔点均较高（联苯为＜71。

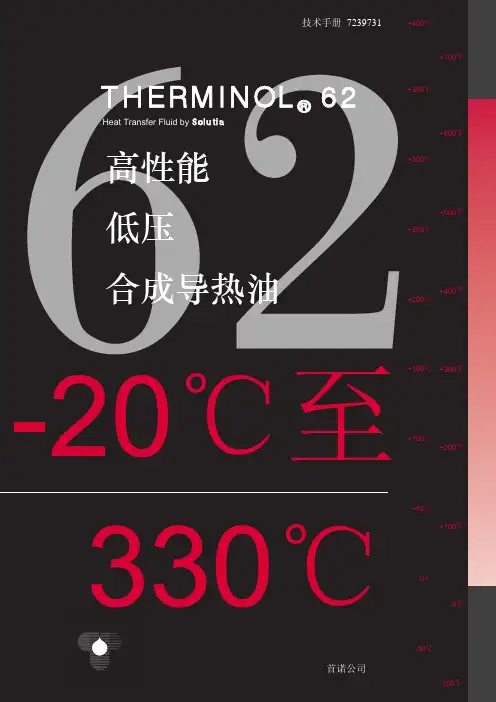

导热油THERMINOL 62的物性参数

技术手册 7239731Heat Transfer Fluid by SolutiaTHERMINOL ® 62高性能低压合成导热油℃至首诺公司+400℃+350℃+300℃+250℃+200℃+150℃ +100℃+50℃0℃-50℃+700℉+600℉+500℉+400℉+300℉+200℉+100℉0℉-100℉℃Heat Transfer Fluid by SolutiaTHERMINOL ® 62THERMINOL ® 62合成导热油以其高品质的特性，包括良好的热稳定性和低蒸汽压力，为您提供操作温度高达330℃（626℉）的传热服务。

THERMINOL ® 62的高品质特性，将使您的传热系统保持可靠、稳定、长期的运行。

THERMINOL ®合成导热油的高品质特性已在长期工业应用中的各种操作条件下，由多年实际使用经验所证实。

200℃250℃300℃350℃400℃400℉450℉500℉ 550℉600℉650℉700℉750℉350℉推荐最高主流体温度 330℃（626℉）允许最高膜温 355℃（670℉）外观无色或浅黄色透明液体组分异丙基联苯混合物水分（ASTM E203-75) 200 ppm 铜片腐蚀（ASTM D-130)<<1 a闪点，潘-马氏闭杯法（ASTM D-93） 160 °C (320 °F) 闪点，克利夫兰开口杯法（ASTM D-92） 171 °C (340 °F) 燃点（ASTM D-92） 196 °C (385 °F) 自燃点（ASTM E-659） 407 °C (765 °F) 运动粘度（0℃） 103 mm 2/s (cSt) 运动粘度（40℃） 10.7 mm 2/s (cSt) 运动粘度（100℃） 2.52 mm 2/s (cSt) 密度（25℃） 951.1 kg/m 3 (7.94 lb/gal) 热膨胀系数（200℃） 0.00100/°C (0.000556/°F) 平均分子量 252倾点-42 °C (-44 °F) 可泵性 2000mm 2/s （cSt ） -23 °C (-10 °F) 可泵性 300mm 2/s （cSt ）-11 °C (12 °F) 充分扩展紊流时的最低温度（Re=10000）10英尺/秒，1英寸管内（3.048m /s ，2.54cm 管内） 50 °C (122 °F) 20英尺/秒，1英寸管内（6.096m /s ，2.54cm 管内） 31 °C (88 °F) 转化区流动的最低温度（Re=2000）10英尺/秒，1英寸管内（3.048m /s ，2.54cm 管内） 11 °C (52 °F) 20英尺/秒，1英寸管内（6.096m /s ，2.54cm 管内） 4 °C (39 °F) 常态沸点333 °C (631 °F)推荐最高主流体温度330℃时汽化热 262.7 kJ/kg (113.1 Btu/lb) 最佳使用范围 -20 °C 至 330 °C (-5 °F 至 626 °F) 允许最高膜温 355 °C (670 °F) 准临界温度 486.8 °C (908.3 °F) 准临界压力 15.0 bar (217.5 psia) 准临界密度269.4 kg/m 3 (16.82 lb/ft 3)允许最高主流体温度 330 °C (626 °F) 典型特性注1、2注：1.上述数据是基于实验室样品检测所得，并非所有样品均相同。

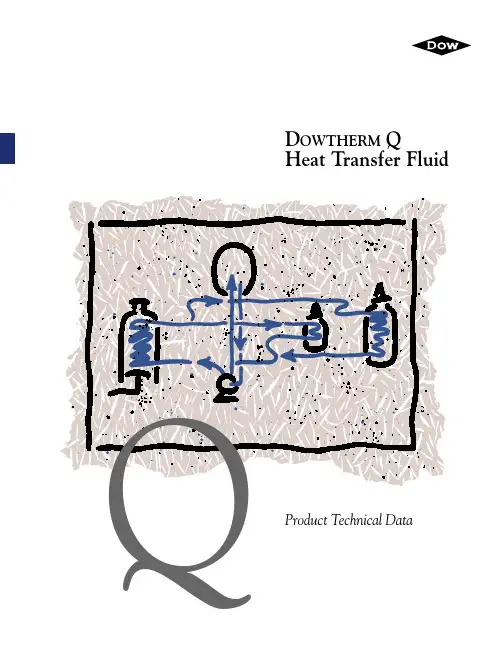

Dowtherm Q导热油参数

DOWTHERM Q fluid provides several long-term economic advantages — and some potential immediate cost savings — over hot oils. These include: reduced pump and exchanger size requirements, possible elimination of costly steam tracing, lower fluid makeup requirements, reduced system fouling and related maintenance expenses, expanded changeout intervals, and a fluid credit program. In addition to DOWTHERM Q fluid’s performance and economic advantages, Dow’s supporting services are unequaled. They include technical backup in the design phase, during operation and after shutdown, as needed. Moreover, free analytical testing is provided to monitor fluid condition. When it is time to change out your DOWTHERM Q heat transfer fluid, Dow’s fluid credit program allows you to return the old fluid for credit toward the purchase of your nn About Our Full Line of Fluids...

aspen导热油物性搜索

二、矿油型
多为重的石油馏分，具有安全低毒、低成本的特点，但使用温度相对较低，与合成型热传导液相比，高温热稳定性差，容易发生氧化裂解。一般需要添加抗氧剂等添加剂。生产矿油型导热油的原料有高沸点残油，催化裂化柴油，糠醛或酯精制溶剂抽提润滑油，水蒸气裂解制烯烃得到的裂解渣油。这些原料油含高沸点芳烃，经过加氢精制脱去杂质及稠环芳烃后，精馏截取适宜馏分制得%联苯醚和26.5%联苯组成，是一种共沸体系，沸点257°，最高使用温度400°。这是美国Dow公司30年代开发的一种产品，也是使用最早、使用时间最长的产品，优点是热稳定性好，积炭倾向小，缺点是渗透性强，气味难闻，有致癌作用。由于环保的要求，取缔它的呼声很高，但由于其性能优良，在一定程度上仍被广泛使用。主要品牌有.1：美国Dow 化学公司的Dowtherm A、美国孟山都公司(Monsanto)的Therminol VP-1、法国Gilotherin DO、德国拜尔(Bayer)的Diphyl、日本新日铁(Nippon stee1)公司的Therm-S350。
②氢化三联苯。是邻、间、对氢化三联苯混合物，其中对位比例不超过30%，否则出现沉淀。使用温度-10～340°。目前氢化三联苯在国外占据了大部分市场份额，为许多热载体装置的首选传导液，其特点是高温稳定性好，蒸气压低，但低温流动性稍差。氢化三联苯在生产过程中有较大的灵活性，可根据使用温度的不同来选择氢化的程度。主要品牌有.1：美国Mansanto公司的Therminol 66、日本新日铁公司(Nippon stee1)的Therm S 900、英国石油公司(BP)的Transcol SA。
采用Aspen Properties的数据库搜索"Therm”关键字即可搜索到更多导热油组分，但是在V7.1版本中有个bug，就是一部分导热油组分是从B-JAC数据库转移过来的，比如Therminol-66计算出来的物性都是错误的，这个bug已经在V7.2中修好了。

导热油的指标

热传导液一.概述加热有直接加热和间接加热两种方式。

热传导液是填充在间接加热系统中的一种热载体，用于高温加热过程中精确控制温度、同一系统中加热和冷却或单一冷却目的。

热传导液已广泛用于现代化学、纺织印染、造纸、建材、制药、塑料、冶金、粮食加工、能源等行业。

热传导液从构成上分为合成型和矿物油型两类。

合成型系列产品使用温度在-60～400℃，如联苯混合物等。

矿物油型系列产品使用温度在-30～320℃，它是经过一定深度精制的石油烃类加入添加剂而制成的。

根据合成型和矿物油型产品用量比例，美国为1︰1，欧州和日本为2︰1，我国为1︰2。

据估计，九十年代国内每年热传导液的需求量约1万吨，现今其需求量以每年20%递增，是量大面广的经济型产品。

当今热传导液正向耐高温、高效节能、降低成本、操作简便安全、延长使用寿命、无毒无味、利于环保等方向发展。

二.热传导液的特性1 热传导液传热系统工作原理热传导液从广义上讲包括热量的提供和导出，即高温加热和低温冷却或致冷操作，高温加热又有直接加热和间接加热之分。

在加热器和使用加热器之间用循环的热传导液传递热量的装置称热传导液传热系统。

热传导液传热有两种基本方式。

一种是在初始点或沸点以下的液相传热。

另一种是在沸点温度以上气相传热。

大部分热传导液为液相传热介质。

最高使用温度为320～350℃。

少数热传导液为气/液传热介质，最高使用温度可达400℃。

液相传热蒸汽压低，安全性好，使用更为广泛，而气相传热能满足更高的温度和控温精度要求，但不能完全为液相系统取代。

2.热传导液的性能要求由于工艺要求不同，加热方式亦不同，系统的设计有多种类型。

装置的一次填装从几十公斤到几百吨不等，工况条件也有很大差别。

因此要求热传导液要具有良好的热、氧化稳定性，初馏点高、蒸气压低、低粘度（特别是低温时）、异味小、无腐蚀及良好的相容性，从提高热效率角度考虑，其导热性能要良好，即传热系数要大，同时还需要较高的安全性。

导热油的理化性质和危险特性表

临界温度（℃）:无
燃烧热（kJ/mol）:无
临界压力（MPa）: 无
最小引燃能量（MJ）:无
燃爆危险：可燃
有害燃烧产物:无
闪点（℃）:216-421
爆炸极限% (V/V)/: 无
引燃温度（℃）:490
聚合危险:/
稳定性:/
禁配物:强氧化剂
主要用途：热稳定性是热传导液最重要的使用性能。
燃爆
危险
性与
消防
泄
漏
处
理
溢出后，地面非常光滑。为避免事故，应立即清洁。
体或存放于吸收剂中。用粘土、沙或其它适当的吸附材料来吸收残余物，然后予以适当的弃置。
应
急
处
置
原
则
【急救措施】
皮肤接触：脱去污染衣物。用水冲洗暴露的部位，并用肥皂进行清洗。如刺激持续，请求医。在使用高压设备时，有可能造成本品注入皮下，如发生此种情况，请立即送往医院治疗，不要等待，以免症状恶化。
导热油的理化性质和危险特性表
标
识
中文名：导热油
英文名：heat transfer fluid
分子式：无
分子量：无
危险货物编号：无
UN编号：无
CAS 号：无
理
化
性
能
外观与性状：琥珀色常温下液体
溶解性：可忽略
熔点（℃）:无沸点（℃）:280-536
相对密度（水＝1）：无
饱和蒸汽压（kPa）:无
相对蒸汽密度（空气＝1）：无
其他防护：工作现场严禁吸烟。保持良好的卫生习惯。
安全措施
【储存要求】
密闭容器，放在凉爽、通风良好的地方,使用适当加注标签及可封闭的容器。
储存温度：长期储存（3个月以上）-15～50℃；短期储存-20～60℃。。

THER66_temp 氢化三联苯

THERMINOL 66合成导热油销售技术及服务条件TECHNICAL DATA SHEET OF THERMINOL 66THERMINOL 66是苏州首诺导热油有限公司按照美国首诺公司(原美国孟山都公司)的生产技术、产品标准和品牌生产销售的合成导热油，它适用于操作温度在-7~345℃范围内的液相导热油系统。

Therminol 66 is a synthetic heat transfer fluid manufactured and marketed by SOLUTIA THERMINOL CO., LTD., SUZHOU with in-house special proven process technology, quality regulations and trademark license from Solutia Inc., USA (formerly Monsanto Inc., USA). It is designed to operate at the temperature range of -7ºC ~ 345 ºC under liquid phase.THERMINOL 66合成导热油是改性三联苯(即部分氢化三联苯)。

Heat Transfer Fluid Therminol 66 is modified terphenyl (partially hydrogenated terphenyl).一、 THERMINOL 66的主要特性参数保证值Main Data of Therminol 66 Physical Properties GuaranteedTherminol 66产品样本中所提供的典型特性参数是来自于实验室试验条件下的数据，可作为用户选用导热油的参考，也可用于工程设计及操作运行所需，但并不作为实际供货的保证值。

Typical properties of Therminol 66 listed in the catalogue can be as the users’ reference for selecting heat transfer fluids. It can be used into designing, engineering and operating the heat transfer fluid systems. However, it can not be used as the actual data for sales guarantee due to the typical data are based upon samples tested in the laboratory and are not guaranteed for all samples.Therminol 66销售产品的主要特性参数保证值如下：Main physical data of Therminol 66 for sales guarantee are as below:项目(Item) 指标(Data)检验方法(Analysis Method)色度（Colour，Pt-Co，号）≤400 GB3143密度(Density, 25°C) 998~1018 kg/m3 GB/T4472(2.3.2)水分(Moisture Content) ≤ 0.03% KARL FISCHER*运动粘度(Kinematic Viscosity, 37.8°C)28~37 mm2/s GB/T265* ：进口RDH溶剂、试剂，方法等同于GB/T11133Imported RDH solvent, reagent. Method is equivalent to GB/T11133.**：该指标并非每批均检测。

低温合成导热油物性参数THERMINOLLT（-75-315C）

低温合成导热油物性参数THERMINOLLT（-75-315C）650℉350℃ 400℃℉（345℃）注1、2外观浅黄色透明液体组分烷基取代芳烃闪点（彭斯克马丁-闭杯试验）57℃ (134℉)燃点（ASTM D-92）66℃ (150℉)自燃点（ASTM D-2155）429℃(805℉)运动粘度（-50℃） 4.17 mm2/s (cSt)（40℃ ） 0.81 mm2/s (cSt)（100℃） 0.48 mm2/s (cSt)密度（25℃） 862 kg/m3 (7.19 lb/gal)热膨胀系数（100℃）0.00108/℃(0.00060/℉)表面张力（空气中，25℃） 28 dyn/cm平均分子量 134凝固点 -75℃ (-103℉)充分扩展紊流时的最低温度，液相（Re=10000）10英尺/秒，1英寸管内 -66℃ (-87℉)20英尺/秒，1英寸管内 <-73℃ (-100℉)充分扩展紊流时的最低温度，气相（Re=10000）10英尺/秒，1英寸管内139℃ (283℉)20英尺/秒，1英寸管内116℃ (241℉)常态沸点181℃ (358℉)推荐最高主流体温度315℃时汽化热 223 kJ/kg (95.7 Btu/lb) 最佳使用范围，液相 -75℃ to 315°C (-100℉ to 600℉)最佳使用范围，气相181℃ to 315°C (358℉ to 600℉)允许最高膜温345℃ (650℉)准临界温度 377℃ (710℉)准临界压力 34.5 bar (500 psia)准临界密度 298 kg/m3 (2.49 lb/gal)注：1.上述数据是基于实验室样品检测所得，并非所有样品均相同。

若需Therminol LT导热油全面的销售指标，请与首诺公司或Therminol LT导热油的销售商联系。

2.以上提出的Therminol LT典型特性数据并不构成证词，参见“注意”。

道达尔导热油

热压机
混和干燥器
加热干燥器张布机
TOTAL Lubricants China –IO Distributor Seminar – Li zhitao
14
第三部分：导热油系统组成
木材干燥机
沥青加热
热搅拌器
蒸馏塔加热
TOTAL Lubricants China –IO Distributor Seminar – Li zhitao
TOTAL Lubricants China –IO Distributor Seminar – Li zhitao
23
第四部分：导热油主要特性
四.导热油的选择要点
➢必须考虑的是导热油的最高温度而不是其平均温度. 最高使用温度：在加热器出口处测得的主流体最高允许温度。经热稳定性试验确定，若高于此温度，则主流体发生加速裂解
4. 循环泵作用: 提供动力, 保证流速.
➢在系统中，循环泵和导热油同
样重要，它能够促使系统内部
循环而传导热量。
➢该泵必须是传热泵，且其容量
能够提供足够的热量给热辐射部位；同时可使热导油以足够高的速度循环流动，以弥补其他部位温度的降低。
TOTAL Lubricants China –IO Distributor Seminar – Li zhitao
现象。如某油品： ✓ T=280 ºC，热裂解速率为 3~5% / 年 ✓ T=300 ºC，热裂解速率为 41% / 年 ✓ T=320 ºC，热裂解速率为 56% / 年一般情况下，热导油的热裂解速率控制在 10% / 年以内。
TOTAL Lubricants China –IO Distributor Seminar – Li zhitao

导热油的理化性质和危险特性表

呼吸系统防护：在正常使用条件下，一般不需戴呼吸保护用具。良好的工业卫生惯例说明应采取能防止吸入本品的措施。如果工程控制设施未把空气浓度保持在足以保护人员健康的水平，选择适合使用条件及符合有关法律要求的呼吸保护设备。如需戴安全过滤而罩时，请选择合适的而罩与过滤器组合。眼睛防护：如可能发生溅泼，请戴安全护镜或全脸面罩。
漏
用沙、泥上或苴它可用来栏堵的材料设苣障碍，以防止扩散。直接回收液体或
处
存放于吸收剂中。用粘上、沙或其它适当的吸附材料来吸收残余物，然后予以适
理
当的弃置。
应急处
原则
【急救措施】
皮肤接触：脱去污染衣物。用水冲洗眾露的部位，并用肥皂进行淸洗。如刺激持续，请求医。在使用高压设备时，有可能造成本品注入皮下，如发生此种情况，请立即送往医院治疗，不要等待，以免症状恶化。
燃爆危险性与消防
危险特性：未被评为可燃物，但会燃烧。
火火方法：泡沫、干化学灭火粉、二氧化碳。沙或泥上仅宜用于小规模火灾。切勿喷水
对人体危害
侵入途径：吸入。
健康危害：长期或持续接触皮肤，而不适当晴洗，可能会阻塞皮肤毛孔，导致汕脂性粉刺/毛囊炎等疾病。用过的油可能包含有害杂质。
防护措施
导热油的理化性质和危险特பைடு நூலகம்表
标
识
中文名：导热油
英文名：heat transfer fluid
分子式：无
分子虽:：无
危险货物编号：无
UN编号：无CAS号：无
理化性能
外观与性状：琥珀色常温下液体
溶解性：可忽略
熔点（°C）:无沸点（°C）:280-536
相对密度（水=1）:无
饱和蒸汽压（kPa）:无

[整理]导热油技术参数

导热油
Heat Transfer Oils
概述：本品采用深度精制的矿物油为基础油，再加入高温抗氧剂、复合阻焦剂等添加剂调制而成。

本产品执行Q/DX TYS044-2001标准。

典型数据：
注①将摇匀油样倒入100ml量筒中静置5min，应透明，无悬浮物，底部无沉淀。

主要性能：淡黄色透明液体，具有良好的热稳定性和粘温性，粘度小易于输送，使用本品不易结焦，灰分小，无毒、无腐蚀、无环境污染，设备无压力要求，操作方便。

用途：本产品适用于主流体温度300℃以下，常压密封式液相加热循环系统的导热介质，适用于化工、食品、农药、纺织、印染、炼焦、油漆、油墨、皮革、橡胶等行业的油锅炉、油浴炉、烘房、热定型机及蒸馏、分馏、反应罐等加热工艺中作液相热传导介质。

注意事项：
贮存于干燥、通风的仓库内。

使用和贮运过程中要防止异物污染。

严防杂质及水混入。

不要与其他油品混用。

包装规格：18L塑桶、170Kg铁桶包装。
