摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。
此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。
本设计先加工孔后加工面。
将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。
基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。
主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。
加工时是用镗床镗孔。
最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。
整个加工过程选用了钻床、铣床和镗床。
工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。
因此生产效率较高，适用于大批量、流水线上加工。
能够满足设计要求。
关键词加工工艺，定位，夹紧，专用夹具AbstractThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录序言 (1)1零件的工艺分析及生产类型的确定 (2)1.1零件的工艺分析 (2)1.2零件的生产类型 (2)2选择毛坯，绘制毛坯图 (3)2.1选择毛坯 (3)2.2确定机械加工余量 (3)2.3确定毛坯尺寸 (3)2.4设计毛坯 (3)3 选择加工方法，制定工艺路线 (4)3.1定位基准的选择 (4)3.2零件表面加工方法的选择 (4)3.3.制定工艺路线 (4)4.工序设计 (6)4.1 选择加工设备与工艺装备 (6)4.2确定工序尺寸（工序XIV） (6)5确定切削用量及基本时间（工序4） (8)5.1切削用量的计算 (8)5.2时间定额的计算 (8)6夹具设计 (10)6.1定位方案 (10)6.2夹紧机构 (10)6.3 对刀装置 (10)6.4夹具与机床连接元件 (10)6.5夹具体 (10)7设计体会 (11)参考文献 (12)序言机械制造技术基础课程设计是大学必修课程，它是在学习了大部分专业课，尤其是机械制造技术基础以后进行的一个注重实践性教学环节，使我们做到学以致用。
拨叉零件机械加工工艺及夹具设计说明书
目录1、零件的分析 (1)1.1 零件的作用 (1)1.2 零件的工艺分析 (1)1.3 位置要求： (1)2、工艺规程设计 (2) (2)2.2 基面的选择 (3)2.2.1 粗基准的选择： (3)2.2.2 精基准的选择： (3)2.3 制定工艺路线 (4)2.3.1 工艺路线方案一： (4)2.3.2 工艺路线方案二 (4)2.3.3 工艺方案的比较与分析 (5)2.4 机械加工余量、工序尺寸及公差确实定: (6)3、确定切削用量及基本工时 (8)3.1工序Ⅰ (8)Ⅱ (9)Ⅲ (10)Ⅳ (11) (12)3.6工序Ⅴ (13)Ⅵ (13)Ⅷ (14)4、夹具设计 (15) (15) (16) (16) (16) (16)参考文献: (17)11 零 件 的 分 析1.1 零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22mm 孔与操纵机构相连，二下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的外表以及加工外表之间的位置要求。
需要加工的外表：1.小孔的上端面、大孔的上下端面；0.021022+-Φmm 以及与此孔相通的8Φmm 的锥销孔、8M 螺纹孔； 55Φmm ；1.3 位置要求：小头孔上端面与小头孔中心线的垂直度误差为、大孔的上下端面与小头孔中心线的垂直度误差为。
由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能到达的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证2 工艺规程设计零件材料为HT200。
毕业设计说明书拨叉加工工艺及夹具设计

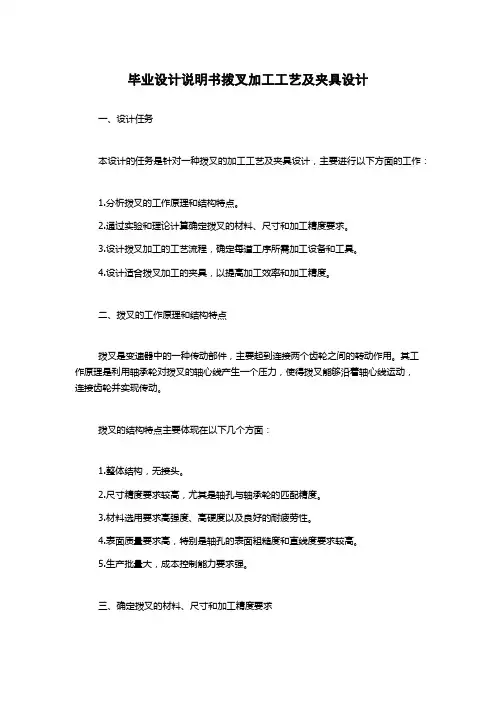

毕业设计说明书拨叉加工工艺及夹具设计一、设计任务本设计的任务是针对一种拨叉的加工工艺及夹具设计，主要进行以下方面的工作：1.分析拨叉的工作原理和结构特点。
2.通过实验和理论计算确定拨叉的材料、尺寸和加工精度要求。
3.设计拨叉加工的工艺流程，确定每道工序所需加工设备和工具。
4.设计适合拨叉加工的夹具，以提高加工效率和加工精度。
二、拨叉的工作原理和结构特点拨叉是变速器中的一种传动部件，主要起到连接两个齿轮之间的转动作用。
其工作原理是利用轴承轮对拨叉的轴心线产生一个压力，使得拨叉能够沿着轴心线运动，连接齿轮并实现传动。
拨叉的结构特点主要体现在以下几个方面：1.整体结构，无接头。
2.尺寸精度要求较高，尤其是轴孔与轴承轮的匹配精度。
3.材料选用要求高强度、高硬度以及良好的耐疲劳性。
4.表面质量要求高，特别是轴孔的表面粗糙度和直线度要求较高。
5.生产批量大，成本控制能力要求强。
三、确定拨叉的材料、尺寸和加工精度要求1.材料选用根据拨叉的工作原理和结构特点，应选用高强度、高硬度以及耐疲劳性良好的材料。
常用的材料有 20CrMnTi、42CrMo、45# 钢等，其中，20CrMnTi 是同时满足强度、硬度和韧性要求的理想材料。
2.尺寸和加工精度要求拨叉的轴孔和轴承轮是关键部位，其匹配精度应达到 IT6 级别，轴孔表面粗糙度≤ Ra0.4μm，轴孔中心线垂直度≤ 0.05mm，轴孔中心线与轴承轮的轴心线平行度≤0.08mm。
此外，整体尺寸公差应控制在±0.03mm 以内。
四、拨叉加工的工艺流程及设备工具针对拨叉的结构特点和加工精度要求，可设计以下的加工流程：1.铣削面采用立式铣床进行加工，分两次进行铣削。
先将工件安装在夹具上，进行端面精加工，保证铣削面的平行度和面质量。
然后再进行一次常规铣削，使铣削面的粗糙度达到要求。
2.车削轴孔采用车床进行加工。
在结合具有稳定性的夹具上进行定位，以保证轴孔的精度和平行度。
拨叉工艺规程及铣端面的工装夹具设计
拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。
- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。
2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。
- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。
3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。
- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。
4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。
- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。
5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。
- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。
铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。
2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。
- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。
3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。
- 可使用V型槽或定位销等装置来实现准确定位。
4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。
- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。
5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。
- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。
6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。
- 可使用防护罩、安全开关等措施来提高安全性。
以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。
课程设计-设计变速箱拨叉零件的机械加工工艺规程及工艺装备

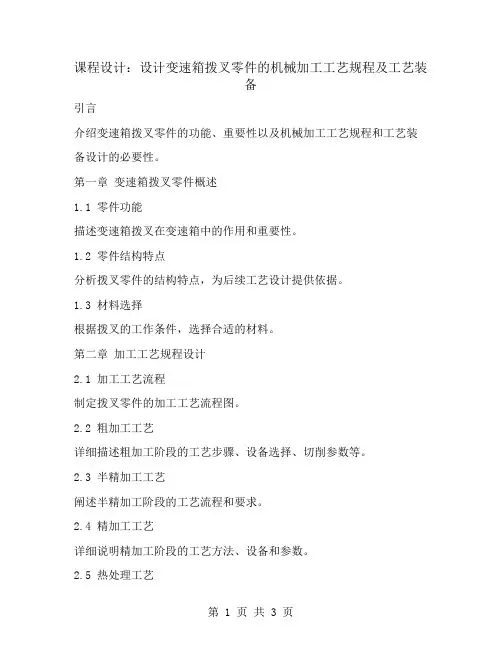

课程设计：设计变速箱拨叉零件的机械加工工艺规程及工艺装备引言介绍变速箱拨叉零件的功能、重要性以及机械加工工艺规程和工艺装备设计的必要性。
第一章变速箱拨叉零件概述1.1 零件功能描述变速箱拨叉在变速箱中的作用和重要性。
1.2 零件结构特点分析拨叉零件的结构特点，为后续工艺设计提供依据。
1.3 材料选择根据拨叉的工作条件，选择合适的材料。
第二章加工工艺规程设计2.1 加工工艺流程制定拨叉零件的加工工艺流程图。
2.2 粗加工工艺详细描述粗加工阶段的工艺步骤、设备选择、切削参数等。
2.3 半精加工工艺阐述半精加工阶段的工艺流程和要求。
2.4 精加工工艺详细说明精加工阶段的工艺方法、设备和参数。
2.5 热处理工艺如果需要，描述拨叉零件的热处理工艺。
2.6 检测与质量控制制定检测计划和质量控制标准。
第三章工艺装备设计3.1 夹具设计设计适合拨叉零件加工的夹具，并说明其工作原理。
3.2 刀具选择根据拨叉零件的材料和加工要求，选择合适的刀具。
3.3 量具与检测设备选择适合拨叉零件检测的量具和检测设备。
3.4 辅助工具与设备列出加工过程中可能需要的辅助工具和设备。
第四章工艺规程的实施4.1 工艺文件的编制说明如何编制工艺文件，包括工艺卡、作业指导书等。
4.2 工艺规程的培训对操作人员进行工艺规程的培训。
4.3 生产准备准备所需的材料、设备、工具等。
4.4 工艺规程的执行与监督确保工艺规程得到正确执行，并进行监督。
第五章经济性分析5.1 成本估算估算拨叉零件加工的成本。
5.2 效益分析分析工艺规程实施后的经济效益。
5.3 风险评估评估工艺规程实施过程中可能遇到的风险。
结语总结变速箱拨叉零件机械加工工艺规程及工艺装备设计的重要性，并对未来的改进方向提出建议。
拨叉零件机械加工工艺规程及其夹具设计(课程设计)

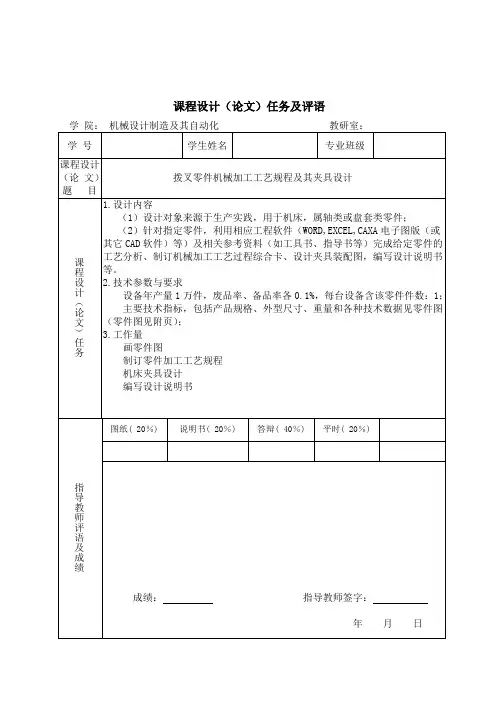

课程设计（论文）任务及评语目录第一章零件工艺性分析 0第二章生产纲领计算及生产类型的确定 0第三章毛坯种类及制造方法 0第四章拟定工艺路线 (1)4.1定位基准确定 (1)4.2各表面加工方案确定 (1)4.3工序安排 (1)第五章计算各工序的加工余量、工序尺寸及公差 (3)5.1粗铣，半精铣，精铣右端面工序尺寸及公差确定 (3)5.2粗铣，半精铣，精铣左端面工序尺寸及公差确定 (3)5.3Φ20孔工序尺寸及公差确定 (4)5.4拨叉脚内表面工序尺寸及公差确定 (4)5.5Φ5销孔工序尺寸及公差确定 (5)第六章各工序机床、刀具、量具、夹具的选择 (6)第七章工序切削用量和时间定额计算 (7)7.1粗铣，半精铣，精铣右端面 (7)7.2粗铣，半精铣，精铣右端面 (9)7.3粗扩，精扩，铰Φ20孔 (9)7.4粗铣、半精铣拨叉脚内表面 (11)7.5钻，粗铰，精铰Φ5孔 (12)第八章工艺规程的编制 (15)第九章专用夹具设计 (15)9.1方案分析 (15)9.2定位误差的计算： (15)9.3夹紧力的计算： (15)第十章设计体会 (16)参考文献 (16)附录 (17)第一章零件工艺性分析拨叉零件的作用：用在变速箱换挡机构中，通过叉轴孔Φ20安装在变速叉轴上，销钉经拨叉上Φ5孔与叉轴固定，齿轮在拨叉脚内，操纵拨叉头部带动拨叉使拨叉脚内表面拨动齿轮换挡≥745MPa ,硬度HB 231-304。
本题目零件材料为球墨铸铁Q745-5,其力学性能:σb毛坯形式为铸件，轻型零件，生产纲领为大量批生产。
分析零件图，此零件需加工表面为拨叉两端面,Φ20通孔，Φ5销孔以及拨叉脚内表面。
拨叉两端面和拨叉内表面加工精度可由铣削加工保证，Φ20孔和Φ5销孔加工精度可由钻，扩，铰一次加工就可以达到要求，所有加工表面都可在正常生产条件下，采用较经济的方法保质保量地加工出来。
由此可见，该零件的工艺性很好。
第二章生产纲领计算及生产类型的确定生产纲领：N=Qn（1+a%）(1+b%)=10000×(1+0.001)(1+0.001)=10020.01 件/年生产类型：查《机械制造基础课程设计指导教程》∵质量0.15kg<4kg∴由表1-4知该零件属于轻型零件（P5）∵10020大于5000∴由表1-5知该零件属于大批生产第三章毛坯种类及制造方法毛坯材料为球墨铸铁Q745-5，根据零件生产类型，制造精度，原材料，加工余量等综合选择砂型铸造，因为是大批生产，采用砂型机器铸造。
毕业设计拨叉(100615)加工工艺及夹具设计
1绪论机械加工工艺是规定产品或零件机械加工工艺进程和操作方式，是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低和解决各类工艺问题的方式和手腕都要通过机械加工工艺来表现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。
在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产本钱而在机床上用以装夹工件的一种装置，其作用是使工件相关于机床或刀具有个正确的位置，并在加工进程中维持那个位置不变。
它们的研究对机械工业有着很重要的意义，因此在大量量生产中，常采纳专用夹具。
通过对拨盘零件的初步分析，了解其零件的要紧特点，加工难易程度，要紧加工面和加工粗、精基准，从而制定出拨盘加工工艺规程。
2 拨盘的分析拨盘的工艺分析拨盘是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和底面的精度要求较高，另外还有小头孔端要求加工，对精度要求也很高。
拨盘的底面、大头孔上平面和小头孔粗糙度要求都是6.1Ra，因此都要求精加工。
其小头孔与底平面有垂直度的公差要求，拨盘底面与大头孔上平面有平行度公差要求，所要加工的槽，在其槽边有平行度公差和对称度公差要求等。
因为其尺寸精度、几何形状精度和彼此位置精度，和各表面的表面质量均阻碍机械或部件的装配质量，进而阻碍其性能与工作寿命，因此它们的加工是超级关键和重要的。
拨盘的工艺要求一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也确实是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。
而设计和工艺是紧密相关的，又是相辅相成的。
图拨盘零件图该加工有七个加工表面：平面加工包括拨盘底面、大头孔上平面；孔系加工包括大、小头孔、6φ小孔；小头孔端0.3020.5+的槽加工和大头孔的铣断加工。
⑴ 以平面为主有：① 拨盘底面的粗、精铣加工，其粗糙度要求是6.1=Ra ；② 大头孔端面的粗、精铣加工，其粗糙度要求是6.1=Ra 。
拨叉的加工工艺及夹具设计
拨叉的加工工艺及夹具设计
拨叉是一种机械传动元件，具有多个齿槽，用于控制传动轴转动方向和速度。
拨叉的加工工艺和夹具设计对制造精度和效率都有很大影响。
以下是拨叉的加工工艺及夹具设计的相关介绍。
1.加工工艺。
（1）材料选择。
一般采用优质的合金钢、滑动轴承用低碳钢或不锈钢等，根据要求选择不同的材料。
（2）预处理。
在拨叉的加工之前，需要进行预处理，如热处理、表面处理等。
热处理可以使材料硬度提高、渗碳、调质等，表面处理可以进行抛光、电解处理等。
（3）精加工。
精加工包括车、铣、磨等工艺，其中车削是最基本的工艺。
铣削工艺可以制作拨叉的齿槽，磨削工艺可以提高加工精度和表面质量。
（4）检验和装配。
加工完成后需要进行检验，包括外观质量、尺寸精度、齿槽尺寸等方面，确认是否符合要求。
最后进行拨叉的装配和调试。
2.夹具设计。
（1）定位要求。
夹具设计的第一个要求是准确定位，保证加工精度。
可以采用中央定位孔、三点定位、夹具块定位等方法。
（2）夹紧方式。
夹具要采用可靠的夹紧方式，避免工件滑动或变形，常用的夹紧方式有机械夹紧、气动夹紧等。
（3）切削力。
在夹具设计中要考虑切削力大小和方向，以保证加工过程中的稳定性和安全性。
（4）材料选择和加工精度。
夹具的材料选择应符合要求，一般采用高强度钢材或铸铁等，夹具的加工精度也需要达到高精度。
总之，拨叉的加工工艺和夹具设计都需要进行精细的规划和调整，以达到高质量、高效率的加工要求。
拨叉(831005型号)零件的加工工艺规程及专用夹具设计(全套图纸)
机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。
1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
拨叉加工工艺及夹具设计1
拨叉加工工艺及夹具设计基础加工工艺过程由以上分析可知，该拨叉零件的主要加工表面是平面、孔系和槽系。
一般来说，保证平面的加工精度要比保证孔系的加工精度容易。
因此，对于拨叉来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系以及槽的各尺寸精度。
由上面的一些技术条件分析得知：拨叉的尺寸精度，形状精度以及位置关系精度要求都不是很高确定各表面加工方案一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时使加工的劳动量最小。
设计和工艺是密切相关的，又是相辅相成的。
对于我们设计拨叉的加工工艺来说，应选择能够满足平面孔系和槽加工精度要求的加工方法及设备。
除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。
在满足精度要求及生产率的条件下，应选择价格较低的机床。
1影响加工方法的因素⑴要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。
⑵根据生产类型选择，在大批量生产中可专用的高效率的设备。
在单件小批量生产中则常用通用设备和一般的加工方法。
如、柴油机连杆小头孔的加工，在小批量生产时，采用钻、扩、铰加工方法；而在大批量生产时采用拉削加工。
⑶要考虑被加工材料的性质，例如：淬火钢必须采用磨削或电加工；而有色金属由于磨削时容易堵塞砂轮，一般都采用精细车削，高速精铣等。
⑷要考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。
⑸此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。
选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。
再选择前面各工序的加工方法，如加工某一轴的主要外圆面，要求公差为IT6，表面粗糙度为Ra0.63ym,并要求淬硬时，其最终工序选用精度，前面准备工序可为粗车半精车淬火粗磨。
2 加工方案的选择⑴由参考文献［3］表2.1〜12可以确定，平面的加工方案为：粗铣一一精铣（），粗糙度为6.3〜0.8, —般不淬硬的平面，精铣的粗糙度可以较小⑵由参考文献［3］表2.1〜11确定，孔的表面粗糙度要求为6.3,则选择孔的加方案序为：粗镗――精镗。
拨叉加工工艺及夹具设计毕业设计
拨叉加工工艺及夹具设计一、引言拨叉是一种重要的机械零件，广泛应用于各种机械设备中。
拨叉的加工工艺和夹具设计对于确保拨叉的质量和性能至关重要。
本文将介绍拨叉加工工艺的基本原理和流程，并详细讨论夹具设计的要点和注意事项。
二、拨叉加工工艺拨叉加工工艺是指将原料加工成最终产品的过程，包括各种工序和加工方法。
下面将介绍拨叉加工的基本工艺流程。
1. 材料准备拨叉常用的材料有钢材、铸铁和铝合金等。
在进行加工之前，需要根据拨叉的使用要求选择合适的材料，并对材料进行切割和表面处理。
2. 零件加工拨叉的加工通常包括铣削、车削、钻孔、镗孔、插床和铰孔等工序。
在进行这些加工过程时，需要根据拨叉的设计图纸确定加工尺寸和精度要求，并采用适当的加工方法和工艺参数。
3. 表面处理为了提高拨叉的耐磨性和防腐性能，通常需要对其表面进行处理。
常见的表面处理方法包括镀锌、喷漆、氮化、硬质氧化和电泳涂装等。
4. 组装和调试在拨叉加工完成后，需要对其进行组装和调试。
这包括拨叉的配件安装、润滑油的注入以及相关性能的测试和调整。
三、夹具设计夹具是用于固定工件并保证加工精度的装置。
在拨叉的加工过程中，夹具的设计对于加工质量和效率具有重要影响。
下面将介绍夹具设计的要点和注意事项。
1. 夹具类型选择根据拨叉的形状和加工要求，选择合适的夹具类型。
常见的夹具类型有平面夹具、立式夹具、环形夹具和专用夹具等。
2. 夹具定位方法夹具的定位方法应满足加工要求，并确保工件在夹具中的位置和姿态稳定。
常用的定位方法有平面定位、点定位、线定位和面定位等。
3. 夹具刚度和稳定性夹具的刚度和稳定性对于保证加工精度和表面质量至关重要。
在夹具设计中，应选择合适的材料和结构，并增加必要的支撑和固定装置。
4. 安全性和易用性夹具设计应考虑到操作人员的安全，并尽量简化夹具的使用步骤和调整过程。
此外，夹具的设计应方便夹具组装和拆卸，并考虑到夹具的维护和清洁。
四、结论本文介绍了拨叉加工工艺的基本原理和流程，并详细讨论了夹具设计的要点和注意事项。
拨叉机械加工工艺及夹具设计
拨叉机械加工工艺及夹具设计一、拨叉机械加工工艺1.1 材料准备拨叉的材料通常选择优质的合金钢或不锈钢。
在选择材料时需要考虑到拨叉的使用环境和承受力度。
1.2 切割将选好的材料按照需要的尺寸进行切割，可以采用机械切割或者手工切割。
1.3 粗加工将切割好的材料进行粗加工。
粗加工包括车床加工、铣床加工等，主要是为了使得原材料能够达到设计要求的形状和尺寸。
1.4 热处理经过粗加工后，需要对拨叉进行热处理。
热处理有两个目的：一是改善材料性能，二是消除残余应力。
常见的热处理方式有淬火、回火、正火等。
1.5 精密加工经过热处理后，需要对拨叉进行精密加工。
主要包括车床、镗床、铣床等多种机械加工方式，以达到设计要求的尺寸和形状。
1.6 表面处理经过精密加工后，需要对拨叉进行表面处理。
通常采用喷砂、抛光等方式，以提高拨叉的表面光洁度和美观度。
1.7 组装经过表面处理后，需要对拨叉进行组装。
组装包括安装轴承、螺栓等零部件，以及对拨叉的检查和调试。
二、夹具设计2.1 夹具的种类夹具是机械加工中不可缺少的工具。
根据不同的加工要求，夹具可以分为平板夹具、万能夹具、弯管夹具等多种类型。
2.2 夹具设计的要点（1）稳定性：夹具必须能够牢固地将工件固定在加工台上，避免在加工过程中移动或者晃动。
（2）精度：夹具必须能够保证加工精度，并且不会对工件造成任何影响。
（3）易于操作：夹具必须易于操作，方便快捷地将工件放入和取出。
（4）安全性：夹具必须考虑到安全因素，在使用过程中不会对操作者造成任何伤害。
2.3 夹具设计的步骤（1）确定加工对象：首先需要确定要加工的对象，包括工件的形状、尺寸等信息。
（2）确定夹具类型：根据加工对象的形状和尺寸，选择合适的夹具类型。
（3）设计夹具结构：根据加工对象和夹具类型，设计夹具的结构和尺寸。
（4）制作夹具零部件：根据设计图纸制作夹具零部件，包括定位块、卡盘等。
（5）组装调试：将制作好的零部件进行组装，并进行调试，确保夹具能够正常使用。
车床拨叉零件的机械加工工艺规程及夹具设计
车床拨叉零件的机械加工工艺规程及夹具设计车床拨叉是车载变速器的重要组成部分，常用于实现变速器的换档操作。
作为一种常见的机械零件，它需要经过复杂的机械加工过程才能制作完成。
本文主要介绍车床拨叉零件的机械加工工艺规程及夹具设计。
一、车床拨叉零件的机械加工工艺规程1. 材料准备车床拨叉通常使用优质合金钢材料制作，需要经过材料筛选和加工前的预热处理等工序。
在材料筛选阶段，需要根据零件的尺寸和要求选择合适的材料，避免材料的硬度和强度不足导致工件变形或断裂等质量问题。
预热处理的目的是为了提高材料的延展性和塑性，降低加工难度，避免机械加工过程中的不合格品。
2. 加工工序车床拨叉零件的机械加工工序主要包括车削、铣削、钻孔、焊接等几个环节。
具体操作步骤如下：（1）车削切削：先将材料切出所需长度，然后进行车削，车削的目的是为了将工件的粗糙表面处理成光滑平整的表面，为下一步的铣削做好铺垫。
（2）铣削：切换工具，进行铣削加工，铣削的目的是为了将工件的两端或某些不规则部位进行修整。
使用铣床时，需要进行合理的刀具选择和切削参数调整，以提高加工效率和加工质量。
（3）钻孔：将工件定位在车床上，进行钻孔加工，钻孔的位置需要提前预留，钻孔加工需要根据工件的要求和尺寸来选择合适的钻头，以确保孔径符合要求。
（4）焊接：根据工艺要求进行焊接加工，将不同零部件进行组合，成为一个完整的车床拨叉。
3. 检测和测试生产过程中，需要对车床拨叉零件进行多次检测和测试，以确保最终产品符合质量要求。
主要检测和测试包括检测工艺是否正确、工件尺寸是否合规、表面是否粗糙等方面。
检测和测试的目的是有效地控制生产质量，同时降低不合格品率。
二、夹具设计车床拨叉零件的加工需要使用夹具进行固定，夹具的设计和制作对于加工质量有着至关重要的影响。
夹具需要满足以下需求：1. 稳定性：夹具需要具备稳定性，能够使工件在加工过程中保持固定位置，避免因震动而引起的误差和变形。
2. 定位精度：夹具需要提供准确的定位，以确保每次加工的位置一致，避免加工误差，提高加工精度。
拨叉的加工工艺及其夹具设计-开题报告
可能遇到的问题和解决办法： 工件本身刚性差，定位夹紧时容易引起工件的变形，就可以采用适当的 辅助支撑增加工件的刚性。
3
预期目标： 1.能熟练运用机械制造工艺学的基本理论和夹具设计原理的知识，正确 地解决一个零件在加工中的定位，夹紧以及合理制定工艺流程等问题的 方法。 2.通过对零件所有工序的机械制造工艺规程的制定和夹具设计，学会工 艺装备设计的一般方法。 3.设计过程重理论联系实际，并学会使用手册、查询相关资料等，增强 自己的解决工程实际问题的能力。
各环节拟定阶 段性工作进度
(以周为单位)
5
时间
参 会 教 师
姓名
开题报告审定纪要
地点 职 务（职 称）
姓名
主持人 职 务（职 称）
论 证 情 况 摘 要
指 导 教 师 意 见
指导教师签名：
教
研
室
意
见
教研室主任签名：
记录人：
年月日 年月日
6
4
1.第一周至第四周：查阅资料，完成开题报告、文献综述、外文文献翻 译。开题报告的审阅。 2.第五周：总结前期工作，分析拨叉的作用并绘制零件图。 3.第六周：确定加工工艺绘制零件图。 4.第七周：绘制毛坯图。 5.第八周：绘制零件的机械制造工艺规程和机械加工工艺卡片。 6.第九周至第十周：设计关键工序的夹具，绘制夹具装配图和主要零件 工作图。 7.第十一周至第十二周：绘制夹具体和主要零件工作图。 8.第十三周至十五周：整理最后资料，完成毕业设计论文。准备答辩。
领域中，这就要求加速数控机床的发展速度，以满足市场要求。当前数 控设备正在采用最新技术成就，向着高速化，高精度化，智能化，多功 能化及高可靠性的方向发展。利用 NC 编程技术，特别是 CNC 编程中的自
拨叉加工工艺路线制定及夹具设计
拨叉加工工艺路线制定及夹具设计摘要拨叉是一种常用的齿轮传动部件，广泛应用于工程机械、汽车等领域。
拨叉的加工工艺路线的制定及夹具设计对于提高生产效率、保证产品质量至关重要。
本文将介绍拨叉加工工艺路线的制定过程，包括工艺规程、加工工序、工艺参数的确定，并重点探讨拨叉加工夹具的设计原则和方法。
一、拨叉加工工艺路线的制定过程拨叉加工工艺路线的制定是基于产品的设计要求和工艺性能的分析，旨在确定具体的加工工序和工艺参数，以实现产品的高效加工和优质制造。
1. 工艺规程的确定工艺规程是加工工艺路线制定的基础，它是根据产品的设计要求和工艺性能，确定的各个加工工序和工艺参数的详细规定。
具体包括以下内容：•拨叉加工工序的排列顺序：根据产品的结构特点和加工工序之间的依赖关系，确定拨叉加工的工艺流程，确保加工工序之间的合理衔接和协调。
•加工工序的分解与组合：将拨叉的加工过程分解为若干个子工艺，并确定各个子工艺之间的顺序关系。
同时，要考虑到工序之间的依赖关系和可能存在的并行加工过程。
•工艺参数的设定：根据产品的设计要求和材料的特性，确定拨叉加工过程中的各个工艺参数，如加工速度、切削深度、进给速度等。
同时，要根据实际情况进行综合考虑，以保证产品质量和加工效率的平衡。
2. 加工工序的确定加工工序的确定是基于工艺规程的要求，考虑到产品的结构特点和加工工艺的特点，确定拨叉加工的具体工序。
一般包括以下几个方面：•材料的准备和加工前处理：包括原材料的检验、切割和清洗等工作，确保原材料的质量符合要求。
•切削加工：采用切削方式对拨叉进行加工，包括铣削、车削、钻孔等工序。
根据工艺规程，确定各个工序中的刀具选择、切削速度和进给速度等工艺参数。
•热处理：对拨叉进行热处理，以提高其硬度和强度，常用的热处理方法包括淬火、回火等。
•表面处理：对拨叉进行表面处理，如研磨、抛光等，以提高其表面质量和光洁度。
•检验和组装：对加工后的拨叉进行检验，以确保其质量符合要求。
拨叉零件机械加工工艺及钻夹具设计
拨叉零件机械加工工艺及钻夹具设计拨叉是一种重要的零件，广泛应用于各种机械设备中。
下面将介绍拨叉零件的机械加工工艺及钻夹具的设计。
首先，拨叉的机械加工工艺包括以下几个步骤：1.材料准备：选用合适的材料，一般为高强度不锈钢或碳钢材料，并进行切割成所需的尺寸。
2.数控加工：使用数控机床进行加工，首先进行车削，去除表面不平整的部分，并达到所需的尺寸和形状。
然后进行铣削，加工出拨叉的槽口和孔洞等特殊形状。
3.精密加工：使用磨床进行精密加工，对拨叉进行表面研磨，提高表面质量和光洁度，以提高零件的使用寿命和减小摩擦。
4.热处理：根据实际需求，进行淬火处理或回火处理，以提高材料的硬度和强度。
5.表面处理：根据实际需求，对零件进行镀铬、电镀或喷涂等表面处理，以提高零件的防腐蚀性能和外观。
接下来是钻夹具的设计，钻夹具是用于固定工件并保持定位的装置，下面介绍其设计要点：1.结构设计：钻夹具通常采用框架结构，包括底座、定位夹持装置和夹持器。
底座为整体刚性结构，通过螺栓与工作台连接。
定位夹持装置和夹持器可根据工件的要求进行调整和固定，以确保钻夹具与工件的刚性连接。
2.定位系统设计：钻夹具的定位系统分为粗定位和精定位两个层次。
粗定位通过定位销和孔进行，确保工件的初步定位。
精定位通过定位销、定位块和定位块孔进行，精确确定工件的位置。
3.夹持系统设计：钻夹具的夹持机构通常采用夹持钳或夹持块结构。
夹持力的大小应根据工件的要求进行设计，并通过螺栓或刀片夹紧机构来实现。
4.刚性设计：钻夹具需要具备足够的刚性，以保证钻孔的精度和工件的稳定性。
因此，在设计过程中应使用足够厚度和刚性的金属材料，并进行适当的加强和支撑结构设计。
5.安全设计：钻夹具在使用过程中需要保证操作人员的安全。
因此，在设计中应考虑到工件切削过程中的震动和噪音，以及避免尖锐边缘和凸起部分的设计，以防止操作人员被割伤或撞伤。
通过以上的机械加工工艺和钻夹具设计，可以保证拨叉零件的质量和精度，提高生产效率和产品的使用寿命。
拨叉机械加工工艺规程及拨叉夹具设计
5.课程设计说明书1份
第1章缸体的机械加工工艺规程设计……………………………………………4
1零件分析…………………………………………………………………………4
1.1.1零件的作用……………………………………………………………………4
1.1.2零件的工艺分析………………………………………………………………4
（2）选择加工余量要求均匀的重要表面作为粗基准。例如：机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准，加工床身的底面，再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量，使表层保留而细致的组织，以增加耐磨性。
（3）应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。
2.2.1毛坯的确定…………………………………………………………………6
2.2.2拨叉的偏差计算………………………………………………………………7
2.3确定切削用量及基本工时……………………………………………………8
2.3.1工序2（加工孔Φ20到要求尺寸）………………………………………8
2.3.2工序3（粗、精铣两侧面）…………………………………………………11
2.3.7工序8（铣断）……………………………………………………………17
第2章专用夹具设计………………………………………………………………17
2.确定设计任务……………………………………………………………………17
2.夹具设计方法……………………………………………………………………17
2.2.1夹具类型的确定……………………………………………………………18
1.1.2零件的工艺分析
拨叉是机车变速箱中一个重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和侧面有精度要求，此外还有小头孔上的槽要求加工，对精度有一定的要求。拨叉的底面、大头孔上两侧面和大小头孔粗糙读要求都是Ra3.2，所以都要求精加工。其大头孔与侧面有垂直度的公差要求，所以要加工的槽，在其槽两侧有平行度公差和对称度公差要求等。因为零件的尺寸精度、几和形状精度和相互位置精度，以及各表面的表面质量均影响机器或不见的装配质量，进而影响其性能与工作寿命，因此它们的加工必须保证精度要求。
变速箱换挡叉的加工工艺及夹具设计
变速箱换挡叉的加工工艺及夹具设计变速箱换挡叉是汽车变速器中的重要部件，其功能是实现汽车的换挡操作。
为了保证换挡的平稳和可靠性，换挡叉的加工工艺以及相应的夹具设计显得尤为重要。
首先，换挡叉的加工工艺可以分为以下几个步骤：1. 材料准备：选择具有良好韧性和抗磨性的合金钢作为原材料，经过切削加工制成符合设计要求的零件。
2. 加工粗加工：通过铣削和车削等加工方式，将换挡叉的外形进行粗加工，使其具备一定的外形尺寸和粗糙度。
3. 加工精加工：在粗加工的基础上，采用刨削、打磨等工艺进一步将换挡叉的外形进行细加工，确保其外表面的光洁度和尺寸精度满足要求。
4. 热处理：经过精加工后的换挡叉需要进行热处理，通常是淬火处理。
淬火可以提高换挡叉的硬度和强度，增加其使用寿命和耐磨性。
5. 表面处理：对经过热处理的换挡叉进行表面处理，通常采用镀铬或喷涂等方式，以提高其表面的光滑度和抗腐蚀性能。
接下来，我们需要设计夹具来确保换挡叉的加工过程中能够保持稳定的定位和加工质量。
1. 安装夹具：设计一个专门的定位安装夹具，使得换挡叉在加工过程中能够稳定地固定在安装夹具上，保证换挡叉的位置和姿态准确无误。
2. 固定夹具：采用夹具将换挡叉牢固固定在夹具上，以防止在加工过程中产生位移或抖动，影响加工质量。
3. 加工辅助夹具：配备一些辅助夹具，用于辅助加工过程中的定位、支撑和夹紧，确保换挡叉在加工时保持稳定和正确的位置。
通过合理的夹具设计，可以使换挡叉的加工过程更加稳定和高效，确保其加工质量和精度。
同时，夹具的设计也需要考虑操作方便性、夹持力的可调性以及适应不同型号换挡叉的可变性，以便满足不同生产需求。
总结起来，变速箱换挡叉的加工工艺和夹具设计是保证换挡叉质量的关键环节。
通过合理的加工工艺和夹具设计，可以提高产品的加工精度和质量，并确保其可靠性和稳定性。
继续写相关内容，1500字4. 装夹夹具：为了确保换挡叉在加工过程中的稳定性和准确性，需要设计适合的装夹夹具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．表面加工方法的确定
根据零件图上各加工表面的尺寸精度和表面粗糙度，查《机械制造设计基础课程设计》表平面加工法案的经济精度和表面粗糙度；查《机械制造设计基础课程设计》表孔加工法案的经济精度和表面粗糙度，确定拨叉零件各表面的加工方法，如表所示。
=／(95mm×65mm×45mm××10-6kg／mm3)≈／≈
由于介于和之间，故该拨叉的形状复杂系数属S3级。
4．锻件材质系数由于该拨叉材料为45钢，是碳的质量分数小于％的碳素钢，故该锻件的材质系数属M1级。
5．锻件分模线形状根据该拨叉件的形位特点，选择零件高度方向通过螺纹孔轴心的平面为分模面，属平直分模线。
( )
44( )
拨叉角内表面
R25
～2（取）
( )
( )
拨叉角两端面
12
～2（取2）
( )
16( )
拨叉头孔
( )
( )
绘制拨叉锻造毛坯简图
由表所得结果，绘制毛坯简图所示。
图（毛坯简图）
第3章工艺规程设计
定位基准的选择
定位基准有粗基准和精基准之分，通常先确定精基准，然后再确定粗基准。
1．精基准的选择
拨叉属轻型零件，该拨叉的生产类型为大量生产。
第2章确定毛坯、绘制毛坯简图
选择毛坯
由于该拨叉在工作过程中要承受冲击载荷，为增强拨叉的强度和冲击韧度，获得纤维组织，毛坯选用锻件。该拨叉的轮廓尺寸不大，且生产类型属大批生产，为提高生产率和锻件精度，宜采用模锻方法制造毛坯。毛坯的拔模斜度为5°。
确定毛坯的尺寸公差和机械加工余量
零件的工艺分析
由零件图可知，其材料为45钢。该材料具有足够的强度、刚度和韧性，适用于承受弯曲应力和冲击载荷作用的工作条件。
该拨叉形状特殊、结构简单，属典型的叉杆类零件。为实现换档、变速的功能，其叉轴孔与变速叉轴有配合要求，因此加工精度要求较高。叉脚两端面在工作中需承受冲击载荷，为增强其耐磨性，该表面要求高频淬火处理，硬度为48～58HRC；为保证拨叉换档时叉脚受力均匀，要求叉脚两端面对叉轴孔 mm的垂直度要的位置，改换档位准确，拨叉采用紧固螺钉定位。螺纹孔的尺寸为 。
工序10、工序20和工序80的加工过程如图所示。
工序10：以右端面定位，粗铣左端面，保证工序尺寸L1；以左端面定位，粗铣右端面，保证工序尺寸L２；
工序20：以右端面定位，半精铣左端面，保证工序尺寸L3。
工序80：以左端面定位，半精铣右端面，保证工序尺寸L4，达到零件图设计尺寸L的要求， 。
由图所示加工过程示意图，建立分别以Z2、Z3和Z4为封闭环工艺尺寸链如图所示。
1．公差等级由拨叉的功用和技术要求，确定该零件的公差等级为普通级。
2．锻件重量
由于无法得到加工后巴叉的质量，所以先根据图纸画出三维图经过分析（如下截图）
得出质量为（密度取×10-6kg／mm3）
m=≈
可初步估计机械加工前锻件毛坯的重量为。
3．锻件形状复杂系数对拨叉零件图进行分析计算，可大致确定锻件外廓包容体的长度、宽度和高度，即 =95mm， =65mm， =45mm；该拨叉锻件的形状复杂系数为
IT12
μm
粗铣
凸台
12 mm
IT13
μm
粗铣
2．加工阶段的划分
该拨叉加工质量要求较高，可将加工阶段划分成粗加工、半精加工和精加工几个阶段。在粗加工阶段，首先将精基准(拨叉头左端面和叉轴孔)准备好，使后续工序都可采用精基准定位加工，保证其他加工表面的精度要求；然后粗铣拨叉头右端面、拨叉脚内表面、拨叉脚两端面的粗铣、凸台。在半精加工阶段，完成拨叉脚两端面的半精铣加工和螺纹孔的钻孔丝锥攻丝；在精加工阶段，进行拨叉脚两端面的磨削加工。
2．粗基准的选择
选择变速叉轴孔 mm的外圆面和拨叉头右端面作粗基准。采用 mm外圆面定位加工内孔可保证孔的壁厚均匀；采用拨叉头右端面作粗基准加工左端面，可以为后续工序准备好精基准。
拟订工艺路线
工艺路线的拟订是制订工艺规程的总体布局，包括：确定加工方法，划分加工阶段，决定工序的集中与分散，加工顺序的安排，以及安排热处理、检验及其他辅助工序(去毛刺、倒角等)。它不但影响加工的质量和效率，而且影响到工人的劳动强度、设备投资、车间面积、生产成本等。
机械制造专业
课程设计说明书
设计题目：设计变速箱拨叉零件的机械加工
工艺规程及工艺装备
设 计 者
指导教师
大学
200 年 月 日
机械制造专业课程设计任务书
题目：设计变速箱拨叉零件的机械加工工艺
规程及钻锁销孔钻床夹具
内容：（1）零件图 l张
（2）毛坯图 l张
（3）机械加工工艺规程卡片 1套
（4）钻锁销孔钻床夹具装配图及零件图1套
6．零件表面粗糙度由零件图可知，该拨叉各加工表面的粗糙度Ra均大于等于μm。
根据上述诸因素，可查《机械制造设计基础课程设计》表确定该锻件的尺寸公差和机械加工余量，所得结果列于表中。
表拨叉机械加工余量及锻造毛坯尺寸公差
加工表面
零件尺寸/mm
机械加工余量/mm
毛坯公差/mm
毛坯尺寸/mm
拨叉头左右端面
～2（取2）
5
校正拨叉脚
钳工台
手锤、
6
铣叉爪口内侧面
立式铣床X51
铣刀、游标卡尺
7
半精铣拨叉脚两端面
卧式双面铣床
三面刃铣刀、游标卡尺
8
半精铣拨叉头右端面
卧式双面铣床
三面刃铣刀、游标卡尺
9
粗铣凸台
卧式双面铣床
三面刃铣刀、游标卡尺
10
钻、攻丝M8螺纹孔
立式钻床525
复合钻头、丝锥、卡尺、塞规
11
去毛刺
钳工台
平锉、
12
（5）课程设计说明书 1份
原始资料：拨叉零件图1张（见附图1）；
生产纲领为8000台／年(每台一件)；
每日l班。
指 导 教 师
系、部、室主任
教 学 院 长
200 年 月 日
第1章零件分析
零件的作用
拨叉是拖拉机变速箱的换档机构中的一个主要零件。拨叉头以 mm孔套在变速叉轴上，并用螺钉经 螺纹孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。
图加工过程示意图图工艺尺寸链图
1)求解工序尺寸L3：查《机械制造设计基础课程设计》表平面精加工余量，得半精铣余量Z4=1mm，由图知 mm，从图知， ，则 mm =41mm。由于工序尺寸L3是在半精铣加工中保证的，查《机械制造设计基础课程设计》表平面加工法案和表面粗糙度知，半精铣工序的经济加工精度等即可达到左端面的最终加工要求IT10，因此确定该工序尺寸公差为ITl0，其公差值为，故 mm
表 加工设备及工艺装备
工序号
工 序 内 容
加工设备
工艺装备
1
粗铣拨叉头两端面
立式铣床X51
高速钢套式面铣刀、游标卡尺
2
半精铣拨叉头左端面
立式铣床X51
高速钢套式面铣刀、游标卡尺
3
钻、扩、粗绞、精绞φ24孔
立式钻床525
麻花钻、扩孔钻、铰刀、卡尺、塞规
4
粗铣拨叉脚两端面
卧式双面铣床
三面刃铣刀、游标卡尺
拨叉头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换档时叉脚端面的接触刚度； mm孔和 孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，该零件除主要工作表面(拨叉脚两端面、变速叉轴孔 mm，其余表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床、攻丝的粗加工就可以达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。由此可见，该零件的工艺性较好。
(3)辅助工序
粗加工拨叉脚两端面和热处理后，应安排校直工序；在半精加工后，安排去毛刺和中间检验工序；精加工后，安排去毛刺、清洗和终检工序。
综上所述，该拨叉工序的安排顺序为：基准加工——主要表面粗加工及一些余量大的表面粗加工——主要表面半精加工和次要表面加工——热处理——主要表面精加工。
5．确定工艺路线
遵循“先基准后其他”原则，首先加工精基准——拨叉头左端面和叉轴孔 mm；遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序；遵循“先主后次”原则，先加工主要表面——拨叉头左端面和叉轴孔 mm和拨叉脚两端面，后加工次要表面——螺纹孔；遵循“先面后孔”原则，先加工拨叉头端面，再加工叉轴孔 mm孔；先铣凸台，加工螺纹孔M8。由此初拟拨叉机械加工工序安排如表所示。
叉轴孔 mm的轴线是拨叉脚两端面设计基准，拨叉头左端面是拨叉轴向方向上尺寸的设计基准。选用叉轴孔 mm的轴线和拨叉头左端面作精基准定位加工拨叉脚两端面，实现了设计基准和工艺基准的重合，保证了被加工表面的垂直度要求。另外，由于拨叉件刚性较差，受力易产生弯曲变形，选用拨叉头左端面作精基准，夹紧力作用在拨叉头的右端面上，可避免在机械加工中产生夹紧变形，夹紧稳定可靠。
3．工序的集中与分散
选用工序集中原则安排拨叉的加工工序。该拨叉的生产类型为大批生产，可以采用万能型机床配以专用工、夹具，以提高生产率；而且运用工序集中原则使工件的装夹次数少，不但可缩短辅助时间，而且由于在一次装夹中加工了许多表面，有利于保证各加工表面之间的相对位置精度要求。
4．工序顺序的安排
(1)机械加工工序
50
校正拨叉脚
左端面、φ24孔
60
