pov led led 旋转屏原理

pov led led 旋转屏原理如果你在网上用google搜索“POV led”一词，你会找到世界各地的各种LED 旋转屏的制作介绍。

那些摇晃出的空中图案，漂浮在车轮上的动画，以及形态各异的时钟，一定给你留下深刻印象。

看到这些千奇百怪、创意无限的电子作品，除了羡慕、敬佩、感叹外，你是否想过自己亲自动手也做一个，做一个属于你自己的LED旋转屏呢,其实，无论你看到的LED旋转屏如何神奇，如何复杂，其原理都一样，也很简单，说白了就是一个晃动的流水灯。

在51单片机最简系统的其中的一个端口P0接上8个LED，就是一个典型的流水灯实验电路。

由于没有几个元件，说干就干，把所有元件焊在万能板上，不需花费多长时间，就可完成整个制作。

下面是随便找一个流水灯的C51程序#includevoid main(void){unsigned int i,ch;ch=0x01;while(1){for(i=500;i>0;i--);if(ch==0x00) ch="0x01"; else ch="ch"<<1;P0=~ch;}}将这程序编译下载到系统的单片机上，待LED灯光开始正常开跑后，我们拿着它在手上来回晃动，你发现这光已经不是一条竖直线了，它已经变成了一条条斜线。

你可以适当修改程序中的延时，让这一连串的斜线更漂亮些(宽和高基本一致)，怎么样，我们的最简LED旋转屏就这样做成了。

高兴之余，发现这与我们的目标好象还有点遥远，我们并不需要这些斜线，怎样才能做出网上的那些大虾那样显示的各种各样的文字图案呢,接下来，我们还得想其它办法，换一下思路，将需要的图案数据一串存在数组中，运行时又将数据一串串读出来，驱动LED，这样就能看到我们想看到的图案了。

这是用此思路编的流水灯C51程序#includecode unsigned char led[]={0x01,0x02, 0x04,0x08,0x10,0x20,0x40,0x80}; void main(void){unsigned int i,j;while(1){for(j=0;j<8;j++){P0=~led[j];for(i=3000;i>0;i--);}}}运行看一下, 结果与我们的第一个程序效果是一样的，但这个程序的优势在于我们可以按我们的要求，改变数组中的数据来驱动端口上的LED，达到我们预期的显示效果。

基于POV的LED旋转显示屏的设计

电子技术与软件工程Electronic Technology & Software Engineering电子技术Electronic Technology 基于POV 的LED 旋转显示屏的设计郭星辰（江苏联合职业技术学院南京工程分院江苏省南京市 211135 ）摘要：本文针对传统平面LED 显示屏的局限性，提出一种基于P0V （视觉暂留）原理的旋转显示屏的设计方法。

设计采用双处理器方案，一只处理器负责旋转显示屏部分，另一只处理器负责电机驱动以及其他扩展功能。

着重介绍了各模块电路的硬件设计方法以及系统软件设计方法，实现了数字、字母、汉字、图形等信息的显示。

该显示屏具有原理应用巧妙、成本低、显示效果好等特点。

关键词：POV; LED;旋转显示屏随着现代电子技术的飞速发展，LED 显示以其亮度高、体积小、稳定性好、功耗小、寿命长等特点广泛应用到各个领域。

现在随处可见的大多是平面LED 显示屏，但这种显示有些不足，首先是整屏LED 数量巨大，成本较高，损坏后维修工作量较大；其次， LED 屏为平板，可视角度有限，占地面积大。

本文设计的LED 旋转显示屏是基于POV （persistence ofvision ）原理进行显示，研究发现，当显示的刷新频率大于24f7s,会产生视觉暂留现象，人的肉眼就看不到刷新的动作，而是在上一帧画面的残留视觉影像还没消失的情况下看到了新一帧的画面，从而产生了视觉错觉，形成了连续性的画面⑴"本设计通过电机带动单列显示器件旋转，电机与显示部分通过导电滑环连接，采用红外准确定位旋转位置，从而控制LED 灯的亮灭，在适合的旋转速度下，就可以看到显示完整的文字或图形。

1系统的总体设计处理器采用STC12C5A60S2单片机，其特点是体积小，质量轻，便于安装，并且内部资源相对丰富，可以满足设计需求；LED 显示采用16个单色LED 灯，放置在PCB 板一侧；带动LED 屏旋转的是直流电机，并配置合适的电机驱动电路；通过红外传感器来感知图1:系统总体设计框图5：R2 Ik34~\7~~UI崔毛目冷P2-4/AII P0.3 茎疥 <Nddd W.3/AI0P0.2§ SP2.2/A9P0」> SP2.I/A9P0.0 1 P2.0/A8VCC £ - P4O SSM1SO/RXD2CCP (yP4.2 三二扶 GNDCLKOUT2/ADC(KPI.O 兰含兰 XTALIArxriTI.I 22S2 匕 Er XTAL2RXD2/EC1 ADC2/PI2 & & 生 o 疙茫 P3.7/RDTXD2/CCP0/匚 g 三 P3.6/WRSS/CCPI/ADC4/PI.4 $2务3芒二仝：g 二STCI2C5A6OS24QFP449卜卜卜同二|•/22~20~PWM17□E15XTALI 14XTAL213+5V rn !________|ITXDI ■LU 1CON4图2： STC12C5A60S2最小系统电路120电子技术与软件工程Electronic Technology & Software Engineering电子技术Electronic TechnologyC -vc _玉€一-I F L r T一D6否艮1330314304yy二M¥E D 14ED12LEP10L E D "9 o9 /L E D 91030o13 1 F r I— >.83017303M 3 ,」F為：、rE D 5ED2图3： LED 显示电路电机电源接口电机接口图4：电机驱动电路图5：位置传感电路图6:总体程序流程图6M ¥3 6630"\\显示屏运行状态，确定其初始位置：采用串行通信进行数据传输；通信及供电采用电刷方式。

乱花渐欲迷人眼,浅草才能没马蹄——LED视频显示在电视舞美广泛运用后的思考

面与节目主体表演的配合。在确定视频显示配合方案空问展现受到很大限制。再者，虽然ＬＥＤ显示屏可以
后，主持人、演员等现场表演也必须按设计好的流程播放事先拍摄或者特技制作的优美画面，坐在演播厅
和节奏进行。从电视晚会传统的导播台插入ｖｔｒ方式现场的观众的确能感受到丰富直接的视觉冲击，但对
故障、播放时机差错、演员配合差错、技术配合差错、是没有方向感，难有质感的。
大屏质量问题等等都是工作人员必须十分警惕的易错４．２电视画面技术质量的劣化影响
环节。
类似奥运会这样的体育赛事盛会，由于场地开阔，
立体景物从不同角度、方向、运动方式拍摄的画面效
３．４现场视频显示出错的危害性严重
果是不一样的，而拍摄过多的ＬＥＤ显示背景，是一种
大量使用ＬＥＤ视频显示，在带来强有力视觉冲击平面到平面的重复表现。摄像机多机位、多角度拍摄
的同时，也会给晚会顺利进行埋下出错隐患。显示屏显示屏，就算是再有层次感、立体感的视频画面，也
４繁华背后的思考
电视画面以全景为主，ＬＥＤ显示屏对画面质量影响不大。但在空问有限的电视演播厅，大量的搭建ＬＥＤ显
由于为晚会场景增添了强大的视觉表现力，ＬＥＤ示屏常常会有损屏幕画面技术质量。当主体人物贴近
显示屏迅速成为活动主办方、导演、舞美设计青睐的ＬＥＤ大屏时，人脸受周边ＬＥＤ发光点影响，画面图像

基于POV原理的旋转时钟图像显示

POV原理的实现方式
交互式技术：利用传感器或摄像头等设备，捕捉用户的动作或指令，然后根据这些动作或指令生成相应的动态图像。
基于POV原理的旋转时钟图像显示通常采用投影技术来实现。通过将时钟的数字和刻度绘制在纸上或透明材料上，然后使用投影仪将这些图像投射到墙壁或其他介质上，再通过连续旋转这些图像来创造出动态效果。同时，为了使时钟的数字和刻度保持清晰和准确，通常需要使用高分辨率的投影仪和精细
色彩丰富
通过使用不同颜色的LED灯，可以呈现出丰富多彩的时钟界面，增加视觉吸引力。
立体感强
通过合理的布局和设计，旋转时钟图像能够呈现出较强的立体感，使整个显示用户体验，可以增加触摸感应功能，使观众能够与旋转时钟进行互动，如切换显示模式、调整时间等。
基于POV原理的旋转时钟图像显示
目录
• POV原理简介 • 基于POV原理的旋转时钟图像显示原理 • 旋转时钟图像显示的实现方法 • 效果展示与优化建议 • 结论
01 POV原理简介
POV原理的定义
• POV（Persistence of Vision）原理，即视觉持久性原理，是指当光线以一定速度连续不断地投射到视网膜上时，由于光线在视网膜上停留的时间较长，使得大脑对连续的光线产生连续的感知，而不是对一个个独立的光线进行感知。
04
在实现过程中，还需要注意代码的优化和调试，以确保程序的稳定性和性能。
03 旋转时钟图像显示的实现方法
硬件设备选择与搭建
选择合适的POV材料
01
POV材料具有独特的性能，能够实现高速闪烁，是制作旋转时
钟图像的关键。
搭建硬件平台
02
包括电机、驱动电路、控制电路等，确保旋转时钟图像能够稳

基于POV的旋转LED动态图像显示屏

基于POV的旋转LED动态图像显示屏周围【摘要】针对传统LED点阵显示屏价格高、器件数目多及不易维护等问题,提出基于视觉暂留特性、以动态扫描方式完成旋转动态显示屏的设计方法.设计以STC12C5A32S2单片机为主控制模块,DS1302时钟芯片作为时间的设置与采集模块,DS18B20作为温度的采集模块,通过上位机进行图片和文字的转换和编辑,以单排高精度发光二极管的旋转实现了动态图像显示的功能.显示屏可实现动态文字、图像、实时时钟及实时温度的显示.【期刊名称】《光学仪器》【年(卷),期】2014(036)006【总页数】5页(P546-550)【关键词】视觉暂留(POV);旋转LED;显示屏【作者】周围【作者单位】东北石油大学电子科学学院,黑龙江大庆163318【正文语种】中文【中图分类】TP2.23POV（persistence of vision）的中文意思是视觉暂留，具体是指视觉暂留这一现象。

基于POV的显示是通过一定频率的刷新来实现图像的变化，一旦频率足够大，在视觉中产生视觉暂留现象，人的肉眼就看不到刷新的动作，而是在上一帧画面的残留视觉影像还没消失的情况下看到了新一帧的画面，从而产生了视觉错觉，形成了连续性的画面［1］。

传统的LED屏使用的是LED点阵屏，需要使用LED铺满整个显示屏，因此屏幕越大LED的数量就越大，这使得LED屏价格高昂、安装及操作极其麻烦，同时也由于使用器件数目多而不易维护。

而基于POV的旋转显示器只需要使用单排LED灯（即能填满圆形屏幕的半径长度的单排LED灯），由于LED灯使用数量少，从根本上避免了传统LED显示屏的种种不足。

因此，设计一个可以平面旋转的LED显示屏，具有十分重大的意义。

设计一种基于POV的动态汉字和图像的显示屏，需考虑到电路元件的易购性，因此未使用8×8的点阵发光管模块，而是直接使用了33个高亮度发光二极管［2］，利用POV技术，使得一排发光二极管旋转起来实现动态显示屏的效果，设计的原理框图如图1所示。

基于视觉暂留的动态扫描LED旋转屏

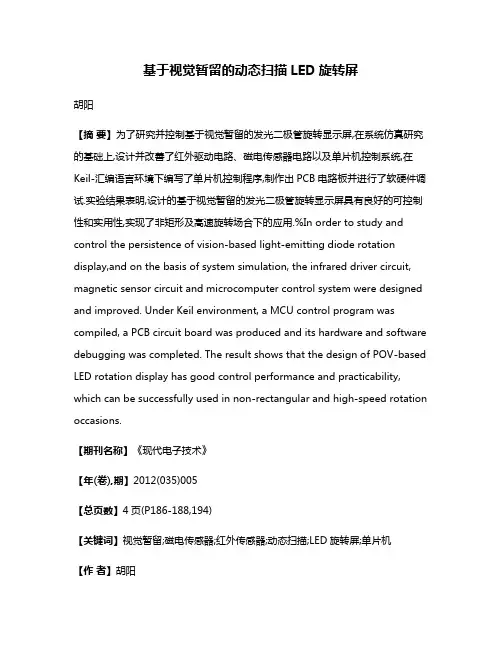

基于视觉暂留的动态扫描LED旋转屏胡阳【摘要】为了研究并控制基于视觉暂留的发光二极管旋转显示屏,在系统仿真研究的基础上,设计并改善了红外驱动电路、磁电传感器电路以及单片机控制系统,在Keil-汇编语言环境下编写了单片机控制程序,制作出PCB电路板并进行了软硬件调试.实验结果表明,设计的基于视觉暂留的发光二极管旋转显示屏具有良好的可控制性和实用性,实现了非矩形及高速旋转场合下的应用.%In order to study and control the persistence of vision-based light-emitting diode rotation display,and on the basis of system simulation, the infrared driver circuit, magnetic sensor circuit and microcomputer control system were designed and improved. Under Keil environment, a MCU control program was compiled, a PCB circuit board was produced and its hardware and software debugging was completed. The result shows that the design of POV-based LED rotation display has good control performance and practicability, which can be successfully used in non-rectangular and high-speed rotation occasions.【期刊名称】《现代电子技术》【年(卷),期】2012(035)005【总页数】4页(P186-188,194)【关键词】视觉暂留;磁电传感器;红外传感器;动态扫描;LED旋转屏;单片机【作者】胡阳【作者单位】安徽理工大学,安徽淮南232001【正文语种】中文【中图分类】TN873-340 引言LED显示屏(Light Emitting Diode Display)又称电子显示屏[1]，由LED点阵组成，通过控制发光二极管亮灭来显示文字、图片、动画、视频等信息，可以由有线或者无线通信的方法随时更换内容，室内外均适用。
