LED恒流、恒压供电的利与弊
LED光衰的分析（恒压和恒流驱动）
LED光衰的分析LED的光衰是大功率LED不能长时间工作的主要原因，也开始认识到降低光衰的重要方法就是改进其散热。
尽管如此，从对各种LED灯的测试结果来看，仍然有大多数LED灯具的光衰是不能满足使用要求的。
1200小时亮灯后的光衰，最好的为8%，最差的为26%，平均为14%。
按照科锐公司的LED芯片测试结果，结温在LED芯片105度时，14%光衰也应当要在工作了6000小时以后，可见LED灯具的结温在105度以上。
可不少公司认为他们的灯具散热都是经过精心设计和计算的。
实际情况可能也是如此，但是测试的结果也不容怀疑。
问题出在哪里呢？我们认为，灯具散热也不至于设计得这么差，而可能是因为有一些路灯是采用恒压电源供电的结果。
可是为什么采用恒压电源供电会引起光衰呢？这听上去好像有点天方夜谭。
但实际上的确有这么严重。
让我们来从头说起吧！科锐公司LED样本中关于的结温和光衰寿命试验结果1．LED的伏安特性我们都知道，LED是一个二极管，而二极管最重要的电特性就是它的伏安特性。
图2中给出了Cree公司的XLamp7090XR-E的伏安特性。
图2. XLamp7090XR-E的伏安特性2．LED伏安特性的温度特性虽然它的样子和一般二极管没有什么两样，但是最大的不同在于它的温度特性。
其实所有二极管的伏安特性都有温度特性的问题，可是就是LED是需要特别加以注意的。
这是因为：a、大功率LED的工作电流比较大，1W为0.35A，3-5W为0.7A，20W为1.05A，30W为1.75A，50W为3.5A。
不过可能也会有人觉得，整流二极管的正向电流也可能达到这样大的数值的。
2.2、LED因为目前的发光效率还是比较低，所以大部分的输入电功率都是转化为热，所以它的发热很高，假如散热器做得不好，那么结温就会升得很高。
2.3、LED不同于整流二极管，它不是采用一般的硅材料做成的，而是采用特殊的材料（例如氮化镓）制成。
所以它的伏安特性的温度特性也不同于一般二极管，而是要明显大于一般二极管。
LED恒流、恒压供电的利与弊
LED恒流、恒压供电的利与弊现在有关这个问题有很多各种不同似是而非的说法，有人说:在LED的伏安特性上,电压定了，电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电;有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。
至于为什么这样要求，似乎谁也说不明白。
那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED只能工作于这些额定电流,更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA,功率就从1W加大成3W，所以这个LED可以工作在350—700mA之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1．LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
图1。
小功率LED的伏安特性假如用干电池或蓄电池供电,那么因为LED伏安特性的非线性,很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏.对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10。
5V。
相差将近20％。
从伏安特性上可以看出,电源电压的10％的变化（3.4V—3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA)。

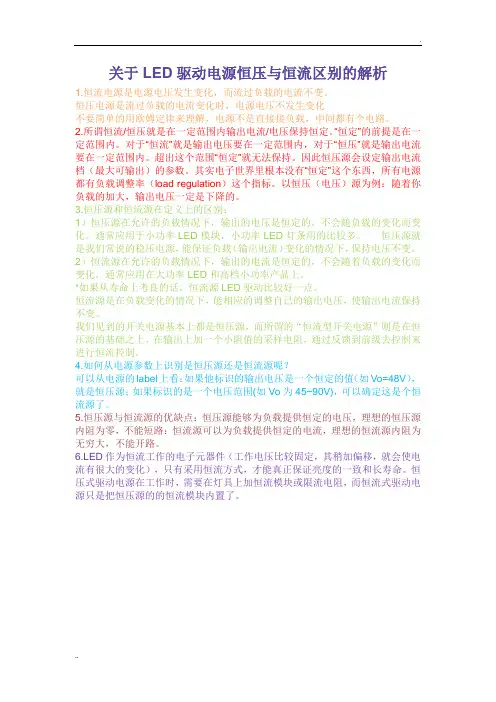

关于LED驱动电源恒压与恒流区别的解析
... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化，而流过负载的电流不变。
恒压电源是流过负载的电流变化时，电源电压不发生变化不要简单的用欧姆定律来理解，电源不是直接接负载，中间都有个电路。
2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。
“恒定”的前提是在一定范围内。
对于“恒流”就是输出电压要在一定范围内，对于“恒压”就是输出电流要在一定范围内。
超出这个范围“恒定”就无法保持。
因此恒压源会设定输出电流档（最大可输出）的参数。
其实电子世界里根本没有“恒定”这个东西，所有电源都有负载调整率（load regulation）这个指标。
以恒压（电压）源为例：随着你负载的加大，输出电压一定是下降的。
3.恒压源和恒流源在定义上的区别：1）恒压源在允许的负载情况下，输出的电压是恒定的，不会随负载的变化而变化。
通常应用于小功率LED模块，小功率LED灯条用的比较多。
恒压源就是我们常说的稳压电源，能保证负载（输出电流）变化的情况下，保持电压不变。
2）恒流源在允许的负载情况下，输出的电流是恒定的，不会随着负载的变化而变化，通常应用在大功率LED和高档小功率产品上。
*如果从寿命上考良的话，恒流源LED驱动比较好一点。
恒流源是在负载变化的情况下，能相应的调整自己的输出电压，使输出电流保持不变。
我们见到的开关电源基本上都是恒压源，而所谓的“恒流型开关电源”则是在恒压源的基础之上，在输出上加一个小阻值的采样电阻，通过反馈到前级去控制来进行恒流控制。
4.如何从电源参数上识别是恒压源还是恒流源呢？可以从电源的label上看：如果他标识的输出电压是一个恒定的值（如Vo=48V），就是恒压源；如果标识的是一个电压范围(如Vo为45~90V)，可以确定这是个恒流源了。
5.恒压源与恒流源的优缺点：恒压源能够为负载提供恒定的电压，理想的恒压源内阻为零，不能短路：恒流源可以为负载提供恒定的电流，理想的恒流源内阻为无穷大，不能开路。
如何区分LED开关电源是恒流和恒压
如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。
为了让LED灯稳定工作，必须使用专门的开关电源，其一般分为恒流和恒压两种。
如果您不知道如何区分两者的区别，那么本文将为您提供帮助。
恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压，而输出端口的电流取决于负载电阻大小。
恒流开关电源，则可以在不同的载荷下提供相同的电流，而输出电压则会自动调整，以保持稳定。
在LED照明中，恒流驱动电源是常用的电源类型，因为它可以提供稳定的电流来驱动LED灯。
如果使用恒压电源，LED的电流可能会不稳定，从而导致灯炸或损坏。
区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法：电源规格参数当您购买任何一种开关电源时，规格参数将直接指明其是恒流还是恒压。
恒流开关电源的规格参数将包括输出电流和最大输出电压，而恒压则是包括输出电压和最大输出电流。
外观在大多数情况下，恒流和恒压开关电源从外观上看并无太大区别。
特别的，通常相同品牌的两种不同型号可能外观几乎一模一样。
但是，根据外壳上的标签或印刷手册，可能会指明其是恒流或恒压电源。
适用负载恒流开关电源适用于需要恒定电流的电路或设备，例如LED灯条，发光二极管等。
而恒压电源则适用于需要固定电压的电路或设备，例如计算机设备，移动充电器等。
稳定性和效率恒流电源通常比恒压更稳定。
因为它们提供相同的电流，无论负载如何变化，因此对于驱动LED照明系统来说，更高的稳定性和一致性可以确保更好的长期性能。
另一方面，由于恒流电源需要不断调整输出电压，所以存在一定的电能损耗，在效率方面可能会比恒压慢一些。
总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。
需要注意的是，从外观上看电源通常不能准确地确定其类型，必须查看规格参数或拆开电源以确定其类别。
总之，对于需要长期稳定工作的LED灯，恒流驱动电源是更好的选择，而恒压开关电源则适用于需要稳定电压的其他设备。

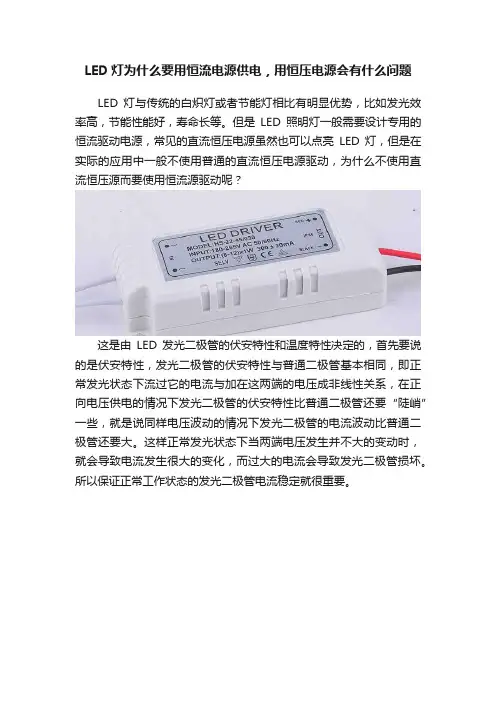

LED灯为什么要用恒流电源供电，用恒压电源会有什么问题
LED灯为什么要用恒流电源供电，用恒压电源会有什么问题LED灯与传统的白炽灯或者节能灯相比有明显优势，比如发光效率高，节能性能好，寿命长等。
但是LED照明灯一般需要设计专用的恒流驱动电源，常见的直流恒压电源虽然也可以点亮LED灯，但是在实际的应用中一般不使用普通的直流恒压电源驱动，为什么不使用直流恒压源而要使用恒流源驱动呢？这是由LED发光二极管的伏安特性和温度特性决定的，首先要说的是伏安特性，发光二极管的伏安特性与普通二极管基本相同，即正常发光状态下流过它的电流与加在这两端的电压成非线性关系，在正向电压供电的情况下发光二极管的伏安特性比普通二极管还要“陡峭”一些，就是说同样电压波动的情况下发光二极管的电流波动比普通二极管还要大。
这样正常发光状态下当两端电压发生并不大的变动时，就会导致电流发生很大的变化，而过大的电流会导致发光二极管损坏。
所以保证正常工作状态的发光二极管电流稳定就很重要。
讲到这里，估计有些同学可能会问，我们如果能保证恒电压源电压稳定无波动，是不是就可以使用恒压源给LED供电呢？其实即使能保证恒压电流电压稳定也不行，这里涉及到的情况比较多，也比较复杂。
比如像下面图中排列的照明灯，先是三个发光二极管串联，之后再用这样三个串联的进行多组并联，由于制造工艺很难保证每个二极管的特性都一样，所以这样联接的LED灯每个串路表现出来的伏安特性会有差别，这样即使给每个串路两端供同样电压也可能出现发光亮度不均匀的情况。
而且对于一些电池供电的LED照明灯，随着工作时间的增加，电池输出电压很难保证无波动。
还有一种情况就是温度特性的影响，LED灯具有负温度特性，当工作温度升高时它的PN结间电阻会减小，导通电压也随之减小，正向伏安特性曲线会左移，就像下图中虚线所示的那样，这样在同样电压的情况下，它的工作电流就会增大，而工作电流增大又反过来继续促使其温度升高，这种恶性循环会导致它的控制电流失控，最终损坏LED，所以为了应对这种情况，也需要使用恒流源进行供电。
LED驱动电源介绍
LED驱动电源介绍一、基本原理LED是一种直接使用电能产生光的二极管，而LED灯具需要直流驱动电源提供工作电流。
LED驱动电源的基本原理是将交流电转换为直流电，并通过电子元件控制输出电流大小，以满足LED的工作电流要求。
二、分类1.直流电源：直接将市电220V或110V交流电转换为直流电供应给LED灯具。
优点是结构简单、成本低廉，但输出电压不稳定，不适用于较高电压要求的LED照明灯具。
2.交流电源：将市电转换为高频交流电后再通过整流电路得到直流电。
优点是输出电压稳定，适用于大功率LED照明灯具。
缺点是结构复杂、成本较高。
3.恒流驱动电源：通过控制输出电流来驱动LED灯具，可根据灯具的工作电流变化自动调整输出电压。
恒流驱动电源有线性恒流驱动和开关恒流驱动两种形式。
线性恒流驱动的优点是结构简单，但效率较低；开关恒流驱动的优点是高效率，但结构复杂。
三、工作特点1.稳定性：LED驱动电源需要保证输出电流和电压的稳定性，以确保LED灯具的正常工作。
2.高效率：LED驱动电源在转换电能的过程中需要减小能量损耗，提高转换效率，以节省能源。
3.调光性：有些LED照明灯具需要实现调光功能，即可调节亮度。
调光性是LED驱动电源的一项重要特点。
4.防护性：LED驱动电源需要具备过流保护、过压保护和过温保护等功能，以确保安全可靠的工作。
四、应用五、发展趋势随着照明市场的快速发展和节能环保意识的增强，LED驱动电源的需求量持续增加，其发展趋势主要包括以下几个方面：1.高效率与节能：未来LED驱动电源将追求更高的转换效率，以实现节能减排的目标。
2.可调光性：越来越多的LED灯具需要具备可调光性，因此对LED驱动电源的调光性能有更高要求。
3.智能化：随着智能家居的普及，未来LED驱动电源将实现远程无线控制、智能调光、语音控制等功能。
4.小型化：随着LED驱动电源组件的集成化和小型化，未来的LED驱动电源将更加紧凑，提高装配灵活性。
从LED原理分析用恒流供电还是恒压供电
从LED原理分析用恒流供电还是恒压供电LED（Light Emitting Diode）是一种半导体器件，通过电子和空穴的复合辐射出可见光。
在探讨LED供电方式时，我们需要考虑其工作原理以及需要满足的电流和电压条件。
首先，我们来了解一下LED的工作原理。
当LED器件正向偏置时，电流通过LED管芯，从而使得电子和空穴重新复合。
在这个复合过程中，能量会以光子的形式辐射出来，从而产生可见光。
这就是LED的发光原理。
可以看出，LED发光的前提是通过管芯注入合适的电流。
接下来，我们来探讨用恒流供电和恒压供电中哪一种更适合LED。
一方面，LED的亮度和电流之间有着密切的关系。
亮度随电流的增加而增加，但过高的电流会导致LED出现过载现象，影响其寿命和稳定性。
另一方面，LED是一种电压敏感型元件，电压的变化会造成LED的电流变化，从而影响亮度和稳定性。
综上所述，针对LED的特点和工作原理，我们可以得出以下结论：1.恒流供电：由于LED亮度与电流之间的线性关系比较稳定，因此恒流供电是一种可行的选择。
通过恒流供电，可以确保在合理范围内提供稳定的电流，以保证LED的亮度和寿命。
2.恒压供电：尽管LED对电压的响应比较敏感，但在一些特定应用场景下，恒压供电也是可行的。
例如，当需要供电给多个串联或并联的LED 时，可以采用恒压供电方式，以确保每个LED上都有稳定的电压。
另外，值得注意的是，无论是恒流供电还是恒压供电，都需要考虑使用合适的电源和电流或电压控制器。
恒流供电需要选择合适的驱动电流控制器，以保持恒定的电流；恒压供电则需要使用合适的电源电压控制器，以保持稳定的电压。
综上所述，从LED的工作原理和特点来看，恒流供电是更为常见和合理的选择。
然而，在特定的应用场景下，恒压供电也是可行的，并且在多个LED链接时也是需要考虑的供电方式。
无论采用哪种方式，都需要确保提供稳定的供电，以确保LED的亮度、寿命和稳定性。
led驱动方案
led驱动方案在现代社会中，LED灯具的市场需求越来越大，这也催生了许多厂商的加入。
然而，研发一个高质量且经济实惠的LED驱动方案可不是一件容易的事情。
本文将介绍几种LED驱动方案以及它们各自的优缺点，希望能够给大家提供一些参考。
一、常见的1.1 恒压驱动恒压驱动是一种非常简单的模式，它解决了LED灯泡的电压问题，并使它们在过程中的增光保持恒定。
当然，这种方案也有一些限制，LED所需的功率或者电流必须非常低。
1.2 恒流驱动恒流驱动是在LED灯普及后出现的一种驱动方式。
它可以提供足够的电流，使LED灯发光，同时，也可以在大功率应用中为LED灯提供保护。
这种方案的优点是变化仅限于输入、输出和驱动电压之间的匹配度。
1.3 功率因数修正功率因数是测量电力线路效率的一项标准。
不理想的功率因数会使电线损失能量并浪费电能。
在这种情况下，功率因数修正技术成为了解决方法，同时也有效地减少了电能的浪费。
一、LED驱动方案的优缺点2.1 恒压驱动优点：能够提供代表灯泡最高限制电压的电压；温暖的光具有一定的质量以及盈亮效果。
缺点：不足以控制LED的输出亮度；当使用高电压时，LED可能会短路或者过热。
2.2 恒流驱动优点：使LED灯具消耗的电流保持不变；使光变得更加柔和，不会使眼睛受到刺激；有更长的使用寿命。
缺点：需要预留适当的保护裕度；更高的成本。
2.3 功率因数修正优点：提高了电能的使用效率；减少了电路损耗；使用更智能、更节能的电源。
缺点：价格较高。
三、LED驱动方案如何选择LED灯驱动方案可以根据具体情况选择。
如果预算允许，而且希望LED灯具具有更高的性能，并且使用寿命更长，那么恒流驱动或功率因数修正方案就是不错的选择。
然而，如果需要使用的LED灯泡只需要输出低功率，则恒压驱动方案可能更加合适。
最终选择何种方案还需看情况灵活决定。
总之，为了保证LED灯具的稳定性和安全性，选择合适的驱动方案是很有必要的。
从经济、安全和可靠性角度考虑，选择高质量的驱动方案，才能更好地实现期望的光效与服务寿命。
三种常用的LED驱动电源的种类，各有哪些特点
三种常用的LED驱动电源的种类，各有哪些特点LED电源有很多种类，各类电源的质量、价格差异非常大，这也是影响产品质量及价格的重要因素之一。
LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。
1、开关恒流源采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。
开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。
非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。
开关电源的安全性相对较高（一般是输出低压），性能稳定，缺点是电路复杂、价格较高。
开关电源技术成熟，性能稳定，是目前LED照明的主流电源。
2、线性IC电源采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。
缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。
市面上宣称无（去）电解电容，超长寿命的，均是采用线性IC电源。
IC驱电源具有高可靠性，高效率低成本优势，是未来理想的LED驱动电源。
3、阻容降压电源采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。
功率因数低，寿命短，一般只适于经济型小功率产品（5W以内）。
功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到（一般在0.2-0.3之间），所以高功率产品不宜采用阻容降压电源。
市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。
在中高端市场，开关恒流非隔离电源仍是市场的主流电源，厂家一般会在结构设计上进行防高压隔离。
而在低端市场，大部份厂家是采用阻容降压电源，也有部分厂家采用线性IC电源（要求厂家有一定的设计能力）。
LED灯带为什么不用恒流电源供电
为什么灯带不用恒流电源供电
因为LED的非线性特征，为防止因温度或电压的微小波动而导致电流大幅变化，照明用的LED都会用恒流电源供电，因为这样能有效延长LED灯珠的使用寿命。
那为什么灯带不用恒流电源供电呢？
这主要是以下几个原因：
①恒流电源对LED灯珠的串联数量是有明确要求的，而灯带的长度要以现场情况为准，因此串联数量很难滿足恒流电源的要求。
否则为拼凑电流参数会把设计和施工，人为复杂化。
②灯带大都采用先串后并的方式。
以固定的串联数量来对应固定电压（既每米内的灯珠串联数量决定电压），以组串并联的数量决定灯带总长度和最大电流。
截取时以一米为最小单位，用米数决定电流。
这只有恒压电源能滿足需求。
假设灯带每米10W，那么100W恒压电源带1～10米都可以，而恒流电源做不到。
③受现场条件限制，相对其它照明灯具而言，灯带的安装使用条件要简陋得多，一旦发生某部分灯珠开路，恒流电源的电流就会加到其它灯珠上，此时的恒流供电反倒成了灯珠杀手。
而恒压供电不存在这个问题。
④灯带通常是用小功率灯珠制成，一般用作辅助照明和景观装饰，而小功率LED灯珠大都采用限流电阻供电，省掉了复杂的恒流电源（比如所有LED指示灯都使用限流电阻供电的）。
这主要是因为它们功率较小产生的热量有限，既使长时间点亮也不容易出现电流异常。
但使用恒压加限流电阻模式，却可使灯带的设计和施工变得非常方便和快捷。
⑤为取得良好的观赏效果，有些灯带亮度需要不断变化，这就不可能保持电流恒定不变。
所以只能采用恒压电源加控制器的方式来供电.。
恒流充电与恒压充电
恒流充电与恒压充电随着电子产品的普及和电动汽车的快速发展，电池技术逐渐成为人们关注的焦点。
在电池充电过程中，常见的两种充电方式是恒流充电和恒压充电。
本文将介绍这两种充电方式的原理、特点以及适用场景。
一、恒流充电恒流充电是指在充电过程中，通过控制充电电流的大小来进行充电。
电池在充电初期，其内阻较小，可以承受较大的充电电流。
因此，恒流充电在电池充电初期会以最大充电电流进行充电，直到电池电压逐渐上升至设定的恒压值后，进入恒压充电阶段。
恒流充电的优点在于能够快速充满电池。
通过控制较大的充电电流，电池的充电速度得到了提升。
此外，恒流充电还能够有效延长电池寿命。
在充电初期，电池内阻较小，恒流充电可以更好地激活电池活性物质，提高电池的容量和循环寿命。
然而，恒流充电也存在一些缺点。
首先，由于恒流充电中充电电流较大，容易导致电池的温度升高，从而影响电池寿命和安全性。
其次，恒流充电在接近充电结束时，电池电压上升速度过快，容易造成充电过冲，进而影响电池的寿命和安全性。
二、恒压充电恒压充电是指在充电过程中，通过控制充电电压来进行充电。
当电池电压逐渐上升至设定的恒压值后，充电电压将保持不变，直到充电电流逐渐下降至预设的截止电流为止。
恒压充电的优点在于能够更好地控制电池的充电状态。
通过控制充电电压，可以避免充电过冲，有效延长电池的寿命。
此外，恒压充电还能够较好地适应电池的不同充电需求，保证电池充电的安全性和稳定性。
然而，恒压充电也存在一些局限性。
首先，恒压充电的充电速度相对较慢，无法满足某些场景下的快速充电需求。
其次，恒压充电对电池的功率要求较高，需要更稳定的充电设备和电源。
三、恒流充电与恒压充电的适用场景恒流充电适用于对电池快速充电、时间紧迫的场景。
例如，电动汽车的充电过程中，恒流充电可以更高效地将电池充满，缩短充电时间。
同时，恒流充电也适用于一些需要快速充电的移动设备，如智能手机、平板电脑等。
然而，在进行恒流充电时，需要注意控制充电电流和电池温度，以保证充电的安全性和稳定性。
发光二极管的驱动方式中，恒压和横流哪种好？
发光二极管的驱动方式中，恒压和横流哪种好？
恒流和恒压驱动是LED驱动的两种常用技术方案。
恒压驱动中，LED和限流电阻串联在一起，整体接在恒定的电压中；恒流驱动中，输出的电流为恒定的流过LED的电流都是一致的，亮度比较均匀。
从驱动方案上，恒流和恒压无所谓好坏，只有哪种方案最适合。
下面介绍这两种方案。
1 恒压驱动型这种方式适用于驱动LED数量比较少的情况，每一个LED都接一个限流电阻，防止电流过大将LED烧坏。
由于LED具有正向导通压降，并且每一个LED的正向导通压降都不同，就导致流过每个LED的电流都不相同，所以LED的亮度可能存在轻微的差异。
电源指示灯、状态指示灯都是通过这种方式所实现的。
驱动电路如下图所示。
总之，这种方式适用于驱动数量较少的情形，并且并联支路发生故障后，不会影响其他支路的LED。
2 恒流驱动型恒流驱动在LED照明行业比较常用，在驱动LED数量比较多时这种方式可以使流过LED 的电流相同，使发光亮度比较一致。
恒流源驱动器输出的电流是恒定的。
电路框图如下图所示。
这种驱动方式适合于驱动较多数量的LED，电流一致，亮度均匀，但是缺点就是当其中一个LED发生故障时，其他所有LED都会熄灭。
综上，这两种方式都用于驱动LED，并无好坏之分。
恒压方式适合于驱动较少数量的LED；而恒流方式适合驱动较多数量的LED。
这两种方式各有优缺点。
LED用恒压源与用恒流源对比
发布者：admin
发布时间：2007-11-26
项 目
恒压源
恒流源
输出电压
恒定
自适应
输出电流
自适应
恒定
输出功率
自适应
自适应
输出短路保护
没有 （或增加成本另设）
有 （无需另设）
输出超载保护
没有 （或增加成本另设）
有 （允许超载或无法超载）
连续满载工作能力
可靠性降低，电源易损坏。
传统观念
专业观念
同等情况下电源耐用性
较低
较高
相同LED所需电源成本
较高或相同
较低或相同
所需电源功率
＞1.5倍的LED功率
≈LED功率
总体评价
不专业，不稳定，效率低
专业，稳定，效率高
LED击穿的原因：反向过压、正向过流；开路的原因：质量不好、焊坏、虚焊、正向过流。
备注：LED是电压型器件，不能直接用恒压源供电，用电压源供电时，要事先将电压源改成电流源。目前常用的方法是在LED灯组中加限流电阻，限流效果取决于限流电阻在电压源中所分电压的比例。比例越大，恒流效果越好，LED电流越稳定，但限流电阻所浪费的电能也越大，电源功率会大幅上升。而用恒流源供电，无需外加电阻，不仅大大节约电能，而且LED的电流稳定性更好。实际上用电压源供电只是习惯和认识问题。专业来讲，LED直接用恒流源供电不仅稳定性更好、可靠性更高，而且更省钱、更省电。
可靠性不变，电源效率高。
适应负载
白炽灯、石英灯、放大器等
LED、日光灯、节能灯等
电源与LED的连接
外加恒流（限流）电路后再连接
直接连接 （要求电流相符）
LED灯组内部的连接方法
(参考资料)LED高压线性恒流方案优缺点 对比
高压线性恒流方案优缺点对比随着LED大规模进入商业和家庭照明，客户对产品的性能、价格、可靠性提出了更为严格的要求。
一方面要求LED的发光效率不断提高、价格不断降低,另一方面对于LED灯具寿命也提出了更多要求。
在一般人的心目里，LED本身的寿命已经是非常高了，但是实际寿命却是非常低，往往是由于电源寿命低而引起,目前大部分灯具解决方案都是光源+电源+外壳方式，而且电源都类同传统开关电源原理，电路复杂，电子元件较多，生产工艺复杂，生产成本较高，故障机率较高。
为了降低成本，业内多家方案公司推出高压线性恒流IC方案，此方案无需高频变压器，部分方案无需电解电容，简化了灯具的工艺流程，也达到了直接用市电驱动LED的要目的，成本也得以大大的降低。
共同优缺点如下：优点1：无高频变压器，无EMC，低谐波；优点2：制作成本低，方案简单，体积小；优点3：电流负温度补偿特性，有效的保护LED发光二极管芯片；优点4：恒流二极管ESD>8000V，所有方案可以吸收1000V雷击浪涌（90度相位）。
缺点1：不能兼顾效率和功率因素双高，只能二选一。
缺点2：电源输出是高压，产品电隔离必须得做好。
缺点3：同一款方案，不能做全电压恒流。
常见线性恒流方案如下：一、恒流晶体管+外置MOSFET（如图一、图二）以上方案主要是靠一颗低压的带PWM调节的恒流晶体管，通过外挂MOS来承受高压多串后线路中产生的压差，当市电电压过高时候，MOS很烫也是很正常，并且当市电升高时候电流会在一定程度会增大，电源效率高达85-90%以上，但无功率因素校正。
以上方案主要是第一种方式的升级版，优劣势如下：1、MOS内置，并且加上温度补偿电路，外部线路更简单。
1、通过内置MOS来承受高压多串后线路中产生的压差，当市电电压突然过高时候，电流会在一定程度会增大，IC温度达到一定程度，电流调节就会启动。
2、因IC制程关系，目前正向工作电压一般是7-200V，所以有些厂家的管子当市电低于灯珠VF总电压时候会有闪烁。
LED驱动电源的优劣势解析
LED驱动电源的优劣势解析1、什么是LED驱动电源LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED电源核心元件包括开关控制器、电感器、开关元器件（MOSfet）、反馈电阻、输入滤波器件、输出滤波器件等等。
根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。
2、LED驱动电源的特点（1）高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。
（2）高效率LED是节能产品，驱动电源的效率要高。
对于电源安装在灯具内的结散热非常重要。
电源的效率高，它的耗损功率小，在灯具内发热量就小，也就降低了灯具的温升。
对延缓LED的光衰有利。
（3）高功率因素功率因素是电网对负载的要求。
一般70瓦以下的用电器，没有强制性指标。
虽然功率不大的单个用电器功率因素低一点对电网的影响不大，但晚上使用照明量大，同类负载太集中，会对电网产生较严重的污染。
对于30瓦~40瓦的LED驱动电源，据说不久的将来，也许会对功率因素方面有一定的指标要求。
（4）驱动方式现在通行的有两种：其一是一个恒压源供多个恒流源，每个恒流源单独给每路LED供电。
这种方式，组合灵活，一路LED故障，不影响其他LED的工作，但成本会略高一点。
另一种是直接恒流供电也就是“中科慧宝”所采用的驱动方式，LED串联或并联运行。
它的优点是成本低一点，但灵活性差，还要解决某个LED故障，不影响其他LED运行的问题。
这两种形式，在一段时间内并存。
多路恒流输出供电方式，在成本和性能方面会较好。
也许是以后的主流方向。
（5）浪涌保护LED抗浪涌的能力是比较差的，特别是抗反向电压能力。
加强这方面的保护也很重要。
LED灯为什么要采用恒流源
LED灯采用恒流源的原因现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。
至于为什么这样要求，似乎谁也说不明白。
那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED 到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1．LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
图1.小功率LED的伏安特性假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏。
对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。
相差将近20%。
从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA 变到100mA）。
照明用恒流与恒压驱动电源探讨
照明用恒流与恒压直流驱动电源的探讨分享人：黄可可摘要：随着近年来LED照明产业的不断发展和被大众一致看好的情势下，各类LED 周边业务产品也得到了很大发展，比如户外LED点阵屏，电脑背光源，商业大楼装饰照明系统，无一例外都用到LED照明。
所以作为LED照明质量的核心之一驱动电源也是近年来各个企业以及后起只秀争相涉及的领域。
LED整个产业链包括芯片、外延、封装和应用等几个领域，其中市场上形形色色的各类电源IC 和驱动IC也间接反映出这个行业的朝气蓬勃。
本课题主要针对LED驱动电源—恒流源与恒压源进行探讨。
对两者的应用、技术特点、优缺点进行初步介绍。
技术领域：LED电源按驱动方式可以分为两大类：恒流式和稳压式驱动。
目前这两种方式的电源大多采用PWM控制方式设计的。
1）所谓恒压式电源的在允许的负载情况下，输出的电压是恒定的，不随负载的变化而变化，通常应用在小功率的LED模组，小功率LED护栏灯、洗墙灯等方面比较多。
2）恒流式电源在允许的负载情况下，输出的电流是恒定的，电流不会随负载的变化而变化，通常应用在大功率的LED产品比如LED日光灯照明，替换卤钨灯的LED射灯等领域。
在大功率Led照明中采用恒流源主要是由LED的元件特性决定的。
因为LED 在发热的时候结电压会下降,也就是说LED是负温度系数的元件,如果是恒流那就能保证LED的亮度在温度不一样的情况下差不多一致。
如果用恒压源驱动的话一旦温度增高(必然会发生)后,电流也会加大,电流加大又会导致温升增大,这就形成一个恶性循环。
长久下去不仅LED光衰严重，寿命将会大大地降低。
课题内容：一、 恒压源驱动简介：1、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；2、稳压电路不怕负载开路，但严禁负载完全短路；3、以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均；4、 LED亮度会受整流而来的电压变化影响。
从LED原理分析用恒流供电还是恒压供电(精)
从LED原理分析用恒流供电还是恒压供电现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED伏安特性上，电压定了，电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。
至于为什么这样要求，似乎谁也说不明白。
那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比，而且一些LED 的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA 等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1. LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏。
对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。
相差将近20%。
从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。
盘点：LED电源恒流驱动与恒压驱动模式优缺点
盘点：LED电源恒流驱动与恒压驱动模式优缺点盘点：LED电源恒流驱动与恒压驱动模式优缺点在LED 电源的设计研发过程中，工程师们在设计之初所要面临的选择，就是如何在恒流驱动和恒压驱动两个方案中选择最合适的一款。
其实就LED 电源的发展现状来看，这两种模式都是目前市面上比较常见的驱动方式，各自也有相应的优势和缺陷。
本文今天将会就这两种LED 电源的驱动模式来为各位工程师们进行一次优缺点盘点。
首先来看LED 电源的恒压驱动模式，这种驱动方式能够在负载端对输出电压进行采样，线性稳压电源反馈回路就是最典型的恒压控制应用，这一方法也是最早出现的LED 驱动方式。
当一款LED 电源采用了恒压驱动模式时，其控制LED 正向电流方法就是采用LED V-I 曲线，利用一个电压电源和一个整流电阻器来确定产生预期正向电流所需要向LED 提供的电压。
不过，在进行LED 电源的恒压驱动设计过程中，其控制LED 正向电流的方法也有一个明显的缺点，那就是LED 正向电压的任何变化都会导致LED 电流的变化。
在面对这一问题时，目前比较常见的办法就是采用多支路均流技术，该技术可采用集成三极管保持每路LED 电流一致。
这些三极管在相同温度环境下、相同工艺条件生产出来的13 值一样，可以保证每路电流基本一样，其应用示意图如下图所示：然而，LED 个体之间的正向压降变化范围比较大，由VF-IF 曲线可知，VF 的微小变化会引起较大的IF 变化，从而引起亮度的较大变化。
所以采用恒压源驱动不能保证LED 亮度的一致性，并且影响LED 的可靠性、寿命和光衰。
由于LED 的光特性通常都描述为电流的函数而不是电压的函数，此时有公式：通过对上文中的这一公式进行变形计算后可以得知，在LED 驱动设计过程中，光通量，也就是通常所说的参数φV，其本身与IF 的关系在电流大于。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED恒流、恒压供电的利与弊
现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。
所以采用恒压和恒流效果是一样的。
有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。
至于为什么这样要求，似乎谁也说不明白。
那么，到底是应该采用恒压电源，还是恒流电源供电呢？
首先来看一下LED到底是什么样的器件。
因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。
所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。
例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。
要深入了解这个问题首先要知道LED的伏安特性。
1．
LED的伏安特性
LED的中文名字就是发光二极管，所以它本身就是一个二极管。
它的伏安特性和一般的二极管伏安特性非常相似。
只不过通常曲线很陡。
例如一个20mA的草帽LED的伏安特性如图1所示。
图1. 小功率LED的伏安特性
假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的
电流就会超过100mA，很快就会烧坏。
对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V 蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。
相差将近20%。
从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。
图2. 1W大功率LED的伏安特性
2．伏安特性的温度系数
到现在为止，还有很多人以为LED电压定了，电流也就定了，所以采用恒压和恒流是一样的。
实际上，LED的伏安特性并不是固定的，而是随温度而变化的，所以电压定了，电流并不一定，而是随温度变化的。
这是因为是LED是一个二极管，它的伏安特性具有负温度系数的特点。
图4. 串联电阻只能减小温度的影响，而不能消除其影响
4．几个LED并联，能不能用恒压电源？
由于LED伏安特性的离散性，不但不同厂家生产的同样瓦数的LED伏安特性不一样，就是同一厂家生产的同一型号的LED其伏安特性也是不同的。
图5. 不同厂家和同一厂家生产的LED伏安特性的离散性
很明显，假如用恒压电源3.4V供电，显然流过每个LED的电流都不一样，每个LED的亮度也就不一样。
所以不能采用恒压电源供电。
5. 多个LED并联后，采用恒压电源供电，能不能用不同的串联电阻来使电流平衡？
在常温下是可以的，但在温升以后就不能保持了。
图6中就显示了这个问题，常温下的LED伏安特性以实线表示，两个LED的伏安特性在斜率上略有区别，在用恒压电源Vo供电时，选用不同的电阻，可以得到同样的正向电流Io。
但是当温度升高时，其伏安特性左移，如虚线所示。
因为还是原来的恒压和原来的电阻，此时的电流却变成了I1和I2。
不等于原来的Io了。
图6. 串联电阻可以在常温下保持其电流不变，但在温升以后就不能保持电流平衡。
6. N个LED串联后，假如用恒压电源供电，其温度效应（由温升而引起的电流增加）将会扩大N倍，这是因为所有LED串联以后相当于各个LED的伏安特性沿电压轴串联
，
图6. 多个LED串联，相当于多个伏安特性在恒流点叠接，加电以后温度上升，所有伏安特性左移。
温升以后，N个伏安特性都左移，就使电流的增加也加大了N倍。
如果采用恒流电源供电，那么温升以后，仍然能够保持电流恒定为Io。
7. 多个LED串联时，采用恒流电源供电时，可以利用伏安特性的温度效应推测其结温的上升度数在很多应用中（例如日光灯、路灯），往往将很多LED串联，这时候，LED的温度系数效应就更加明显。
因为采用恒流电源供电时其效果相当
于把每一个LED的伏安特性沿电压轴叠加。
假如温升为60度，那么伏安特性将会向左偏移0.12V，如果10个LED串联，所有伏安特性全部左移，总偏移就会达到1.2V。
这是相当可观的数字。
反过来也可以利用LED的这种特性来测量其
结温，例如有一个10串3并的LED组合，在接上恒流电源以后，测得其正向压降从32.3V降低到30.6V。
变化达1.7V。
那么可以推测其结温升高为1.7/10/.002=85度8. 恒流供电时，在串并联电路中如何保证每串的电流均衡假如用恒流
电源只供给一串LED，那当然是最理想的了。
但是，假如要供给几串并联的LED那如何能保证每串中的电流一样呢？是的，假如用恒流源供给几串并联的LED，由于LED伏安特性的离散性，各串的电流是一定不一样的。
但是实际上，由于
各串LED不大可能某一串里都是正向电压偏低的，另一串里都是正向电压偏高的。
而是会相对均匀分布，所以各串之间
的电流不会相差很大。
9．在恒流供电的串并联电路中，如何避免因某个LED损坏所引起的问题假如只是两串并联，而
且其中某一串的一个LED坏了（开路），这时候不但这一串不亮，而且所有的电流都会流到另一串，使得另一串的电流
加大一倍，用不了多久也会坏掉。
为了避免一个坏了一串不亮，那么可以采用全部并串联的方法，也就是每串中的任何一
个都和其他串中的同样位置的LED并联。
这样，任何一个坏了（开路），只是这一个不亮，其余的LED仍然都亮。
但是
假如并联的LED只有两串，其中有一个LED开路了，电流就都流到和它并联的另一个LED中去，它的电流也加大一倍，使得这一个LED寿命不长，很快烧掉；假如烧坏是开路，那么就会导致所有LED全部不亮，但其它的LED损害并不严重，因为没有长期工作于过流状态。
为了减小某一个LED损坏以后对其它LED的影响，希望并联的LED串数越多越好。
图7
中画出了3串5并而且同行相并的图。
这时候，某一个LED坏了，总电流分散到其余的4个LED中，总电流在每一行所
有并联的LED中分配，正向电压偏低的LED分到的电流就会大一些。
但不致造成太大的危害。
图7. 三串五并中的每一个LED都和其它串中同样位置的LED相并联而且只是这一行的电流分到其余4路中去，而其它几行都还是和原来一样。
假如LED坏的时候是短路而不是开路，那么这一行的其它几个LED就都不亮了。
当然为了避免这个现象，最好的办法是在每个LED上都并联一个稳压管，而各串之间不要并联。
这时候任何一个LED坏了（开路），稳压管就导通，电流的分配关系变化很小。
短路则就是少一个LED发光。
图七. 每个发光二极管都并联一个稳压管采用这种方法以后，就不需要再同行并联了。
总结以上叙述可以列表如下：结构任何一个坏了（开路）任何一个坏了（短路）
单独一串这一串开路不亮这一个不亮
两串并联这一串不亮，另一串所有LED电流加倍，寿命缩短，很
快都坏
这一个不亮，这一串电流略为加大
两串中两两并联这一个不亮，同行另一个电流加倍，很快坏掉；如为开
路，所有不亮，如为短路这一行两个LED不亮
这一个不亮，和它并联的另一个也
不亮
N串同行并联这一个不亮，同行其余电流加大N/（N-1）倍，N越大越
安全
这一个不亮，和它并联的其它各个
也都不亮
每个LED并联稳压管，各串并
联
只是这一个不亮，对其它影响不大只是这一个不亮
那么是不是恒压电源在LED照明中就无用武之地了呢？完全不是这样。
10．在市电LED路灯中采用恒压开关电源加恒流模块的方法供电任何市电供电的系统里，都需要一个AC/DC的开关电源。
有两种供电方法，一种是在开关电源里加上恒流反馈控制电路，保证输出电流恒定。
但是这种方法大多只能单路大电流输出，而且恒流的精度不高。
还有一种是，前面采用恒压电源，后面加很多路恒流模块，这种方案灵活性很高，恒流精度也高。
例如一个150W-300W的市电LED路灯供电方案图如下：
而且，这种结构的最大优点是可以程序调光，可节省能源达40%以上。
