巴克码初稿
巴克码检测课程设计
巴克码检测课程设计一、课程目标知识目标：1. 学生能理解巴克码的基本概念，掌握其编码规则及特点；2. 学生能运用巴克码进行错误检测，并了解其在通信系统中的应用；3. 学生了解数字信号处理的基本原理，理解巴克码在信号检测中的作用。
技能目标：1. 学生具备独立编写巴克码编码程序的能力，能通过编程实现错误检测；2. 学生能够运用所学知识，分析实际通信系统中巴克码的应用案例，提出优化方案；3. 学生能够运用巴克码检测错误，培养解决问题的能力。
情感态度价值观目标：1. 学生通过学习巴克码检测，培养对通信科学的兴趣，激发探索精神；2. 学生在学习过程中，养成合作、分享、尊重他人成果的良好品质；3. 学生能够认识到科技发展对国家和社会的重要性，增强社会责任感。
课程性质：本课程为信息技术与通信科学领域的一节实践性课程，通过巴克码检测的学习，培养学生的编程能力、问题解决能力和团队合作精神。
学生特点：六年级学生具备一定的编程基础和逻辑思维能力，对通信科学有一定的好奇心，喜欢探索和实践。
教学要求：结合学生特点，注重理论与实践相结合，鼓励学生动手实践，培养其创新能力和实际操作能力。
在教学过程中，关注学生的个体差异，提供有针对性的指导。
通过课程学习，使学生达到上述课程目标，为后续学习打下坚实基础。
二、教学内容1. 巴克码基本概念：巴克码的定义、特点及其在通信系统中的应用；2. 编码规则：巴克码的编码方法，奇偶校验原理；3. 错误检测：巴克码检测错误的能力，错误检测原理；4. 数字信号处理：数字信号处理基本原理，巴克码在信号检测中的作用；5. 编程实践：编写巴克码编码程序，实现错误检测功能；6. 应用案例分析：分析巴克码在通信系统中的应用案例，探讨优化方案；7. 实践项目：分组合作，完成巴克码检测错误实践项目，培养团队合作能力。
教学大纲安排：第一课时：巴克码基本概念、编码规则；第二课时：错误检测原理、数字信号处理基本原理；第三课时：编程实践，编写巴克码编码程序；第四课时：应用案例分析，探讨优化方案；第五课时：实践项目，分组合作完成巴克码检测错误项目。
巴克码识别器的设计与仿真 (2)
*****************实践教学*****************兰州理工大学计算机与通信学院2013年秋季学期通信系统综合训练题目：巴克码识别器的设计与仿真专业班级：姓名：学号：指导教师：彭铎成绩：摘要巴克码是一种具有特殊规律的二进制码组，它是一种非周期序列。
是目前已找到的最常用的群同步码字之一。
它具有尖锐的自相关特性，便于与随机的数字信息相区别，易于识别，出现伪同步的可能性小。
本次课程设计是在掌握群同步码巴克码的基础上，利用MATLAB完成对巴克码识别器的设计。
关键字：巴克码识别器，MATLAB目录前言 (1)1．基本原理 (2)1.1目的及意义 (2)1.2群同步 (2)1.3巴克码 (3)1.4系统设计框图 (3)1.5MATLAB仿真软件 (4)2．系统分析 (6)2.1巴克码的发生 (6)2.2巴克码的判决 (7)2.3巴克码的同步 (8)2.4群同步码 (9)2.5移位寄存器 (10)2.6同步字符的识别性能 (11)3．系统设计与调试 (13)3.1设计思路 (13)3.2调试结果： (14)设计总结 (16)参考文献 (17)致谢 (18)附录 (19)前言同步是通信系统中一个重要的实际问题。
通信系统中的同步可分为载波同步、位同步、帧同步等几大类。
在通信系统中，同步具有相当重要的地位。
通信系统能否有效地、可靠地工作，很大程度上依赖于有无良好的同步系统。
因此，如何使系统同步，如何保持同步，成为现代数字通信系统设计者所面临的重要课题。
在数字通信时，一般总是以一定数目的码元组成一个个的“字”或“句”，即组成一个个的“群”进行传输的。
因此，在接收这些数字流时，同样也必须知道这些“字”、“句”的起止时刻，在接收端产生与“字”、“句”起止时刻相一致的定时脉冲序列，统称为群同步或帧同步。
群同步信号的频率很容易由位同步信号经分频而得出。
但是，每个群的开头和末尾时刻却无法由分频器的输出决定。
.巴克码的编码设计与仿真兰州理工大学
公式2.4.1
这种非周期序列的自相关函数称为局部自相关函数。当j＝0时，很显然R(j)=n，
|j |
0
1
2
3
4
5
6
>=7
R(j)
7
0
-1
0
-1
0
-1
0
将所求得的结果画成曲线，就得到7位巴克码的自相关函数曲线。
图2.4.1巴克码的自相关函数曲线
-表1-1 已发现的巴克码组
n
巴克码
2
+ +
3
+ + --
4
+ + + --; + + -- +
5
+ + + -- +
7
+ + + -- -- + --
11
+ + + -- -- -- + -- -- + --
13
+ + + + + -- -- + + -- + -- +
其中，“+”表示取值为高电平1，“一”表示取值为低电平0。依要求及上面的巴克码组可知，13位的巴克码发生器应在输入时钟信号作用下依次产生“1111100110101”的码元序列
当接收端对接收到的比特流进行搜索时，一旦检测到这种特殊字符，就知道了帧的开始，并据此划分帧内的码组。群同步（在这种数据格式中称为帧同步）就这样建立起来了。
巴克码的检测与发生
数字电子技术实验 A报告（2008-2009学年第一学期）学号 20072428姓名黄明江班级 07级网络工程2班实验时间第十三周周三第三讲桌号1指导老师史燕巴克码的检测与发生一．设计思路1.功能：（1）当输入为串行码X【1110010（巴克码）】时，输出检测信号Z，当检测到巴克码（111001010）时，输出为1。
检测灯亮。
(2).自动产生巴克码（1110010）。
2.图框检测图框产生图框3.思路检测：本实验通过7位移位寄存器来实现对串行输入数据的存储。
然后通过比较是不是巴克码，然后实现判断。
产生：通过对7位移位寄存器的数据的循环输出即可实现巴克码的产生功能。
移位寄存器存储巴克码数据。
4. 状态转移图二．波形图。
三．源代码。
MODULE bakemaTITLE 'bakema'clk,codein pin 1,2;q2..q0,y pin 22,21,20,15 istype'reg'; ss0=^b000;ss1=^b001;ss2=^b010;ss3=^b011;ss4=^b100;ss5=^b101;ss6=^b110;ss7=^b111;LM=[q2..q0];c,x=.c.,.x.;equationsLM.clk=clk;y.clk=clk;state_diagram LMstate ss0:if codein==1 then goto ss1withy:=0;endwithelse goto ss0withy:=0;endwith; state ss1:if codein==1 then goto ss2withy:=0;endwithelse goto ss0withy:=0;endwith; state ss2:if codein==1 then goto ss3withy:=0;endwithelse goto ss0y:=0;endwith; state ss3:if codein==1 then goto ss3withy:=0;endwithelse goto ss4withy:=0;endwith; state ss4:if codein==1 then goto ss1withy:=0;endwithelse goto ss5withy:=0;endwith; state ss5:if codein==1 then goto ss6withy:=0;endwithelse goto ss2withy:=0;endwith; state ss6:if codein==1 then goto ss2withy:=0;endwithelse goto ss7withy:=1;endwith; state ss7:if codein==1 then goto ss1withy:=0;endwithwithy:=0;endwith; TEST_VECTORS ([clk,codein]->[LM,y])[c,0]->[x,x];[c,0]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,0]->[x,x];[c,0]->[x,x];[c,1]->[x,x];[c,0]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,0]->[x,x];[c,0]->[x,x];[c,1]->[x,x];[c,0]->[x,x];[c,1]->[x,x];[c,1]->[x,x];[c,1]->[x,x];END。

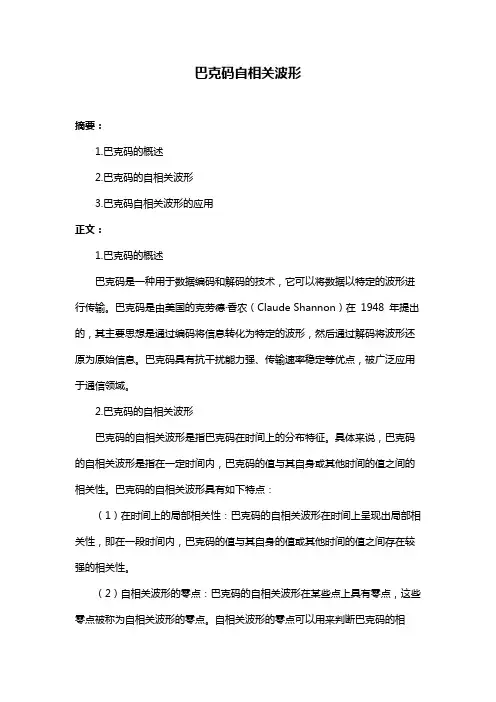

巴克码自相关波形
巴克码自相关波形摘要：1.巴克码的概述2.巴克码的自相关波形3.巴克码自相关波形的应用正文：1.巴克码的概述巴克码是一种用于数据编码和解码的技术，它可以将数据以特定的波形进行传输。
巴克码是由美国的克劳德·香农（Claude Shannon）在1948 年提出的，其主要思想是通过编码将信息转化为特定的波形，然后通过解码将波形还原为原始信息。
巴克码具有抗干扰能力强、传输速率稳定等优点，被广泛应用于通信领域。
2.巴克码的自相关波形巴克码的自相关波形是指巴克码在时间上的分布特征。
具体来说，巴克码的自相关波形是指在一定时间内，巴克码的值与其自身或其他时间的值之间的相关性。
巴克码的自相关波形具有如下特点：（1）在时间上的局部相关性：巴克码的自相关波形在时间上呈现出局部相关性，即在一段时间内，巴克码的值与其自身的值或其他时间的值之间存在较强的相关性。
（2）自相关波形的零点：巴克码的自相关波形在某些点上具有零点，这些零点被称为自相关波形的零点。
自相关波形的零点可以用来判断巴克码的相位，从而在解码过程中起到关键作用。
3.巴克码自相关波形的应用巴克码自相关波形在通信领域具有广泛的应用，主要包括以下几个方面：（1）数据解码：在数据传输过程中，由于受到各种干扰，数据在接收端可能会发生畸变。
通过分析巴克码的自相关波形，可以判断数据传输过程中是否发生畸变，从而实现对数据的解码。
（2）信道均衡：在数据传输过程中，信号会受到信道特性的影响，如时延、衰减等。
通过分析巴克码的自相关波形，可以对信道进行均衡，从而提高信号传输的质量。
（3）误码检测与纠错：在数据传输过程中，信号可能会受到噪声等干扰，导致接收端出现误码。
通过分析巴克码的自相关波形，可以检测出误码并实现纠错，从而提高数据传输的可靠性。
巴克码
1 巴克码简介1.1巴克码简介巴克码主要用于通信系统中的帧同步，其特点是具有尖锐的自相关函数，便于与随机的数字信息相区别，易于识别，出现伪同步的可能性小。
巴克码是一种具有特殊规律的二进制码组，它是一种非周期序列。
一个n 位的巴克码组为{ ， ：， ，. ，}，其中 的取值是+1或一1，其局部自相关函数为：()i i+j 10x x 0,1,100n j i n j R j j n j n ===⎧⎪==+-<<⎨⎪≥⎩∑目前已发现的所有巴克码组如表1：表1 已发现的巴克码组其中，“+”表示取值为高电平1，“一”表示取值为低电平0。
依要求及上面的巴克码组可知，8位的巴克码发生器应在输入时钟信号作用下依次产生“01110010”的码元序列。
1.2 系统设计框图巴克码发生器巴克玛发生器设计原理如图1.2所示。
图1.1 巴克码发生器设计原理图MATLAB 软件概述MATLAB是矩阵实验室（Matrix Laboratory）的简称，是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。
MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。
MATLAB和Mathematica、Maple并称为三大数学软件。
它在数学类科技应用软件中在数值计算方面首屈一指。
MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
巴克码发生器设计
摘要本课程设计主要是利用QUARTERSⅡ设计一个8位巴克码代码发生器，当识别到一组代码时，输出一个高电平脉冲。
巴克码主要用于通信系统中的帧同步，其特点是具有尖锐的自相关函数，便于与随机的数字信息相区别，易于识别，出现伪同步的可能性小。
巴克码是一种具有特殊规律的二进制码组，它是一种非周期序列。
关键词：QUARTERSⅡ，巴克码，信号发生器，序列1绪论在通信系统中，同步技术起着相当重要的作用。
通信系统能否有效地、可靠地工作，很大程度上依赖于有无良好的同步系统。
通信系统中的同步可分为载波同步、位同步、帧同步等几大类。
当采用同步解调或相干检测时，接收端需要提供一个与发射端调制载波同频同相的相干载波，获得此相干载波的过程称为载波提取，或称为载波同步。
而在数字通信中，消息是一串连续的信号码元序列，解调时常须知道每个码元的起止时刻。
因此，就要求接收端必须能产生一个用作定时的脉冲序列，以便与接收的每一个码元的起止时刻一一对齐。
在接收端产生与接收码元的重复频率和相位一致的定时脉冲序列的过程称为码元同步或位同步。
数字通信中的消息数字流总是用若干码元组成一个“字”，又用若干“字”组成一“句”。
因此，在接收这些数字流时，同样也必须知道这些“字”、“句”的起止时刻，在接收端产生与“字”、“句”起止时刻相一致的定时脉冲序列，统称为群同步或帧同步。
当通信是在两点之间进行时，完成了载波同步、位同步和帧同步之后，接收端不仅获得了相干载波，而且通信双方的时标关系也解决了，这时，接收端就能以较低的错误概率恢复出数字信息。
在数字通信系统中，实现帧同步的方法通常有两种：起止式同步法和集中式插入同步法。
起止式同步比较简单，一般是在数据码元的开始和结束位置加入特定的起始和停止脉冲来表示数据帧的开始和结束。
另外在计算机RS232串口通信中通常也使用类似方法。
而在集中式插入同步法中，要求插入的同步码在接收端进行同步识别时出现伪同步的概率尽可能小，并且要求该码组具有尖锐的自相关函数以便于识别。
巴克码自相关波形
巴克码自相关波形摘要：1.巴克码的简介2.巴克码的自相关波形特性3.巴克码在通信中的应用4.巴克码的优缺点5.我国在巴克码研究和发展方面的成果正文：一、巴克码的简介巴克码（Barker Code）是一种线性分组码，它的编码方式具有较好的自相关特性。
巴克码是由美国数学家Claude Shannon和英国电气工程师Rudolf K.approaches共同提出的，主要用于数字通信系统中，以提高信号传输的可靠性。
二、巴克码的自相关波形特性巴克码的自相关波形具有如下特点：1.码元长度：巴克码的码元长度为2的整数次幂，如4、8、16等。
2.编码方式：巴克码采用线性分组编码，编码后的信号具有较低的相关性。
3.相关性：巴克码的自相关函数在码元间隔内呈现为矩形波，而在码元间隔外则迅速衰减至接近零。
4.码间干扰：由于巴克码具有较低的相关性，码间干扰较小，有利于提高信号传输的可靠性。
三、巴克码在通信中的应用巴克码在通信领域有广泛的应用，如在数字调制、信道编码、数据传输等方面都有显著的优势。
特别是在多址接入技术中，巴克码可以有效降低码间干扰，提高信号传输的效率。
四、巴克码的优缺点优点：1.较低的码间干扰，有利于提高通信质量。
2.简单的编码和译码算法，降低系统复杂度。
3.良好的自相关特性，有助于提高信号传输的可靠性。
缺点：1.码率较低，传输速率受限。
2.编码长度受限，不利于高速数据传输。
五、我国在巴克码研究和发展方面的成果近年来，我国在巴克码研究和发展方面取得了显著成果。
不仅在理论研究上有所突破，还成功将其应用于实际通信系统中，提高了通信质量。
未来，我国将继续加大对巴克码等编码技术的研究力度，推动通信技术的发展。
总之，巴克码作为一种具有良好自相关特性的线性分组码，在我国通信领域具有重要地位。
在多址接入、信道编码等方面具有广泛的应用前景。
5位巴克码自相关函数
5位巴克码自相关函数
巴克码是一种数字调制方法，它将数字信息转换为一个长而窄的信号带，以便能够在带宽受限的信道中传输。
自相关函数是一个信号与其自身延迟一定时间后的叠加结果。
因此，5位巴克码的自相关函数是指将一个5位巴克码信号与其自身5位延迟后的信号进行叠加所得到的函数。
具体地说，假设5位巴克码为10101，那么其自相关函数可以表示为：
R(τ) = E[10101(t) ·10101(t-τ)]
其中，E表示期望值，τ表示延迟时间。
这个式子的含义是：将10101信号与它自身延迟τ秒的信号相乘，再对其进行时间平均，得到的结果即为自相关函数R(τ)。
在实际应用中，自相关函数可以用来判断信号的周期性、频率和相位等参数，从而实现信号的解调和同步等功能。
巴克码原理
巴克码原理巴克码原理是一种数字通信中常用的编码原理，它是由美国工程师贝尔提出的。
巴克码的特点是能够有效地减小信号的带宽，提高信号的传输效率，因此在数字通信领域得到了广泛的应用。
巴克码原理的核心思想是利用频率间隔较大的正弦波来表示数字信号，通过对正弦波的频率进行调制来传输数字信息。
在巴克码中，每一个数字被表示为一段特定频率的正弦波，这些正弦波被称为“巴克码”。
巴克码的生成过程是通过将数字信号进行数字滤波和频率调制来实现的。
首先，将数字信号经过数字滤波器进行滤波，得到一组频率间隔较大的正弦波。
然后，根据数字信号的取值来调制这些正弦波的频率，从而生成巴克码信号。
巴克码的优点之一是它能够有效地减小信号的带宽。
由于巴克码使用频率间隔较大的正弦波来表示数字信号，因此可以在较小的频带内传输更多的信息，提高了信号的传输效率。
这对于数字通信系统来说是非常重要的，特别是在带宽有限的情况下，巴克码能够更好地满足信号传输的需求。
此外，巴克码还具有良好的抗干扰性能。
由于巴克码的频率间隔较大，使得它对于频率偏移和噪声的影响较小，因此在实际的数字通信系统中，巴克码能够更好地抵抗信道噪声和干扰，提高了系统的可靠性和稳定性。
然而，巴克码也存在一些局限性。
由于巴克码的频率间隔较大，使得它的波形包含了大量的高频成分，这对于传输介质的要求较高，因此在实际应用中需要考虑传输介质的特性和成本。
总的来说，巴克码原理是一种非常重要的数字通信编码原理，它在数字通信系统中发挥着重要的作用。
通过巴克码原理，我们能够更有效地利用有限的频带资源，提高数字信号的传输效率和抗干扰性能，为数字通信系统的发展提供了重要的技术支持。
在未来的数字通信领域，巴克码原理有望得到更广泛的应用和发展。
EDA课设巴克码
课程设计任务书学生姓名:专业班级:指导教师:工作单位:题目:巴克码发生器初始条件：QuartusⅡ，CPLD要求完成的主要任务：1、设计并实现一个巴克码（01110010代码）发生器。
波形图见图1。
图1 巴克码（01110010代码）发生器仿真波形图2、将所设计的整个系统写入CPLD 器件中，加上需要的外围电路在实验箱上实现整个系统的硬件搭建，并调试出结果。
时间安排：收集资料第1天学习VHDL语言的基本知识第2-3天学习巴克码的基本知识第4-5天编写程序并调试出结果完成设计要求第6-9天答辩第10天指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)ABSTRACT (II)绪论 (1)1巴克码简介 (3)1.1巴克码简介 (3)1.2巴克码的产生与检测 (3)1.2.1巴克码的产生 (3)1.2.2巴克码的识别 (4)2 QUARTERS Ⅱ设计软件介绍 (6)3 巴克码发生器的设计 (7)3.1设计原理框图 (7)3.2单元模块设计 (7)3.2.1分频模块设计 (7)3.2.2八位计数控制模块设计 (8)3.2.3巴克码产生模块设计 (8)3.2.4显示模块设计 (9)3.3顶层电路设计 (9)4仿真与调试 (10)4.1软件仿真 (10)4.2硬件调试 (10)4.2.1硬件配置与初始化 (10)4.2.2演示结果及分析 (11)5小结即心得体会 (12)附录 (14)摘要本文介绍了一种采用单片CPLD芯片进行巴克码发生器的设计方法，主要阐述如何使用新兴的EDA 器件取代传统的电子设计方法，利用CPLD 的可编程性，简洁而又多变的设计方法，缩短了研发周期。
本设计实现了巴克码发生器的一些基本功能，主要包括八位巴克码序列产生，以及数码显示功能。
本次设计主要包括采用了CPLD 芯片，使用VHDL 语言进行编程，使其具有了更强的移植性，更加利于产品升级。
巴克码主要用于通信系统中的帧同步，其特点是具有尖锐的自相关函数，便于与随机的数字信息相区别，易于识别，出现伪同步的可能性小。
巴克码自相关波形
巴克码自相关波形
【原创实用版】
目录
1.巴克码的定义与特点
2.自相关波形的概念
3.巴克码自相关波形的应用
4.巴克码自相关波形的优缺点
正文
巴克码是一种常用的数据编码方式，其主要特点是抗干扰能力强、解码可靠性高。
在数据传输过程中，为了提高传输效率和降低传输误差，常常需要对数据进行编码。
巴克码就是一种在这种背景下产生的编码方式。
它通过编码数据的部分信息，将数据转化为一种特定的波形，以便在传输过程中更好地保护数据。
自相关波形是一种信号处理中的概念，指的是信号与其自身在过去或未来的时刻的相关性。
在信号处理中，自相关波形被广泛应用于信号的识别、分析和提取等领域。
巴克码自相关波形，就是指巴克码在传输过程中所产生的自相关波形。
这种波形具有很强的抗干扰能力，可以有效地保护数据，使其在传输过程中不受外界因素的影响。
同时，巴克码自相关波形也可以用于数据的解码，通过分析波形，可以准确地提取出原始数据。
巴克码自相关波形的应用非常广泛，可以用于通信、数据传输、信号处理等领域。
比如，在通信领域，巴克码自相关波形可以用于数据的编码和解码，以提高通信的效率和可靠性。
在数据传输领域，巴克码自相关波形可以用于数据的保护，以防止数据在传输过程中受到干扰或损坏。
在信号处理领域，巴克码自相关波形可以用于信号的识别和分析，以提取出有用的信号信息。
总的来说，巴克码自相关波形是一种非常有用的数据编码方式，它具有很多优点，比如抗干扰能力强、解码可靠性高、传输效率高等。
但是，它也存在一些缺点，比如编码过程复杂、解码过程耗时较长等。
巴克码
4.3.1 帧同步帧同步的概念比较简单，但又十分重要，在一般的移动通信系统中采用集中插入同步法，集中插入方式的帧同步码，要求在接收端进行同步识别时出现伪同步的可能性尽量小，并要求此码组具有尖锐的自相关函数，以便识别。
另外，识别器也要尽量简单，目前用得最广泛的是性能良好的“巴克码”(Barker)。
巴克码是一种具有特殊规律的二进制码组。
它是一个非周期序列，一个n位的巴克码{X1，X2，X3，···Xn。
)，每个码元只可能取值十1或一1，它的局部自相关函数为:目前已找到的只有7个：n 巴克码组2 ＋＋3 ＋＋－4 ＋＋＋－，＋＋－＋n 巴克码组5 ＋＋＋－＋7 ＋＋＋－－＋－11 ＋＋＋－－－＋－－＋－13 ＋＋＋＋＋－－＋＋－＋－＋表中“＋”表示Xi取值为十l，“－”表示Xi取值为－l，以七位巴克码组{+++--+-}为例，求出它的自相关函数如下：同样可以求出j＝2，3，4，5，6，7时R(j)的值分别为－l，0，－l，0，－l，O。
另外，再求出j为负值的自相关函数，两者一起画出的七位巴克码的R(j)与j的关系曲线如图4.6所示。
由图可见，自相关函数在j＝0时具有尖锐的峰值。
图4.6 巴克码的自相关函数产生巴克码的方法常用移位寄存器，七位巴克码产生器如图4.7。
图4.7 巴克码产生器图4.7(a)是串行式产生器，移位寄存器的长度等于巴克码组的长度。
七位巴克码由七级移位寄存器单元组成，各寄存器单元的初始状态由预置线预置成巴克码组相应的数字。
七位巴克码的二进制数为lll00lO，移位寄存器的输出端反馈至输入端的第一级，因此，七位巴克码输出后，寄存器各单元均保持原预置状态。
移位寄存器的级数等于巴克码的位数。
另一种是采用反馈式产生器，同样也可以产生七位巴克码，如图4.7(b)所示，这种方法也叫逻辑综合法，此结构节省部件。
巴克码的识别仍以七位巴克码为例，用七级移位寄存器、相加器和判决器就可以组成一个巴克码识别器，如图4.8所示，各移位寄存器输出端的接法和巴克码的规律一致，即与巴克码产生器的预置状态相同。
