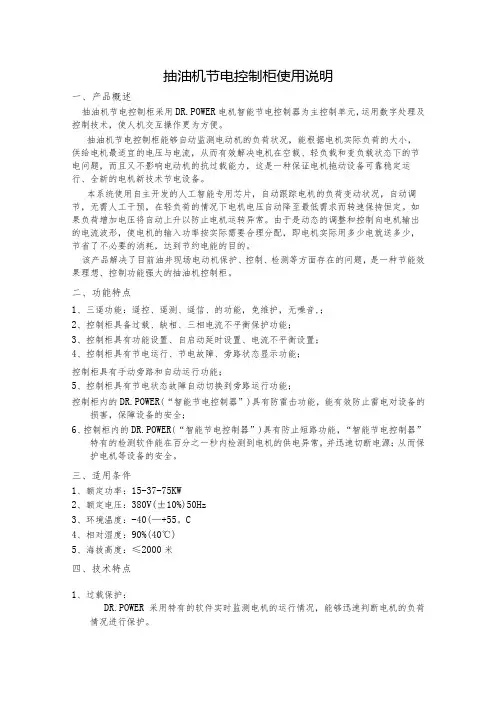

抽油机节电控制柜使用说明(2023年)
抽油机节电控制柜使用说明一、产品概述抽油机节电控制柜采用DR.POWER电机智能节电控制器为主控制单元，运用数字处理及控制技术，使人机交互操作更为方便。
抽油机节电控制柜能够自动监测电动机的负荷状况，能根据电机实际负荷的大小，供给电机最适宜的电压与电流，从而有效解决电机在空载、轻负载和变负载状态下的节电问题，而且又不影响电动机的抗过载能力，这是一种保证电机拖动设备可靠稳定运行、全新的电机新技术节电设备。
本系统使用自主开发的人工智能专用芯片，自动跟踪电机的负荷变动状况，自动调节，无需人工干预，在轻负荷的情况下电机电压自动降至最低需求而转速保持恒定。
如果负荷增加电压将自动上升以防止电机运转异常。
由于是动态的调整和控制向电机输出的电流波形，使电机的输入功率按实际需要合理分配，即电机实际用多少电就送多少，节省了不必要的消耗，达到节约电能的目的。
该产品解决了目前油井现场电动机保护、控制、检测等方面存在的问题，是一种节能效果理想、控制功能强大的抽油机控制柜。
二、功能特点1、三遥功能：遥控、遥测、遥信、的功能，免维护，无噪音,；2、控制柜具备过载、缺相、三相电流不平衡保护功能；3、控制柜具有功能设置、自启动延时设置、电流不平衡设置；4、控制柜具有节电运行、节电故障、旁路状态显示功能；控制柜具有手动旁路和自动运行功能；5、控制柜具有节电状态故障自动切换到旁路运行功能；控制柜内的DR.POWER(“智能节电控制器”)具有防雷击功能，能有效防止雷电对设备的损害，保障设备的安全；6、控制柜内的DR.POWER(“智能节电控制器”)具有防止短路功能，“智能节电控制器”特有的检测软件能在百分之一秒内检测到电机的供电异常，并迅速切断电源；从而保护电机等设备的安全。
三、适用条件1、额定功率：15-37-75KW2、额定电压：380V(±10%)50Hz3、环境温度：-40(—+55。
C4、相对湿度：90%(40℃)5、海拔高度：≤2000米四、技术特点1、过载保护：DR.POWER采用特有的软件实时监测电机的运行情况，能够迅速判断电机的负荷情况进行保护。
控制柜说明书
控制柜说明书一、介绍控制柜是一种用于控制各种电气设备的装置。
它通常由金属或塑料制成，内部配备有各种电子元器件和开关按钮。
控制柜被广泛应用于各个领域，如电力、工业自动化、交通等。
本说明书将介绍控制柜的结构、功能和使用方法，旨在帮助用户更好地了解和使用控制柜。
二、结构和组成1.外部结构控制柜通常有一个外壳，用于保护内部元器件。
外壳由金属或塑料制成，具有较好的防尘、防水和防腐蚀性能。
外部还配备有触摸屏、按钮、指示灯等操作和显示设备。
2.内部组成控制柜的内部组成包括各种电子元器件、电源、继电器、接线端子等。
根据不同的应用场景和需求，可以加装风扇、散热器、保险丝等附属设备。
三、功能1.检测和监控功能控制柜通过内部的传感器和检测器件，可以实时监测电流、电压、温度等参数，以确保设备的正常运行。
同时，它还可以检测到故障和异常情况，并通过指示灯或报警器发出警告信号，提醒用户及时处理。
2.控制和调节功能控制柜可以根据用户的需求，对电气设备进行精确的控制和调节。
通过开关按钮、旋钮或触摸屏，用户可以对设备的启停、运行速度、温度等参数进行调整，以达到最佳运行状态。
3.保护功能控制柜具有多种安全保护功能，用于防止电气设备受到过载、短路、过压等因素的损坏。
它可以通过断路器、保险丝等装置，自动切断电源，以保护设备和人员的安全。
四、使用方法1.接通电源在使用控制柜之前，首先需要将其与电源连接。
请确保电源稳定且符合设备的要求。
同时，要注意接线的正确性和安全性，避免出现短路或其他故障。
2.操作控制操作控制柜时，请按照设备的使用说明进行操作。
根据需要，可以通过按钮、触摸屏等方式对设备的运行状态和参数进行调整。
请注意遵守相关的操作规程，以确保安全和设备的正常运行。
3.故障处理如果控制柜出现故障或异常情况，请首先停止使用，切断电源，并联系专业人员进行检修。
不要私自进行维修或改动，以免造成更大的损坏或危险。
五、注意事项1.安全第一在使用控制柜和相关设备时，请始终将安全放在第一位。
电控柜操作说明书
燃气（油）相变炉电控柜使用说明书《用户使用手册》SurConduct如有疑问请与相变炉制造商联系制造商：宁夏三新真空锅炉制造有限公司地址：宁夏银川高新区六号路三新技术中心大楼 邮编：750002联系电话：************前言温馨提示：尊敬的用户您好!本控制柜采用的电脑控制器是吸收消化国内外先进控制技术，采用新一代高速微型单片机控制，适应燃气（油）相变炉的工作特性，专为燃气（油）相变炉设计开发的全自动控制器，具有系统稳定可靠、自动化程度高、状态显示直观、操作简便等特点。
控制系统是设备运行的神经中枢，正确操作控制系统，对确保相变炉安全高效运行发挥着十分重要的作用。
务必请用户在使用本控制器前，仔细阅读说明书，并严格遵照说明书的要求使用控制器，供货方不承担因违反本说明书的要求所导致的后果。
本控制器作为相变炉的重要组成部分，务必请用户在使用本控制器前，仔细阅读《相变炉安装使用说明书》"重要提示"，其"特别声明"的全部条款适合于本控制器。
本控制器为精密电子设备，特别提示用户注意如下事项：1. 本控制器在运输、存放、移动过程中，要轻拿轻放，防水、防晒、防潮，以免造成损坏；2. 本控制器内没有用户可自行维修的部件，若出现故障请与供货方联系，用户不得擅自打开保护罩，以防电击或人为损坏；3. 本控制器输入输出端子接线必须严格按产品出厂接线端子图和控制板接口图进行，否则将无法正常工作，甚至会导致设备损毁或人身伤害；4. 本控制器自发货之日起一年内，如因质量问题而发生损坏或不能正常使用时，本公司负责维修或更换。
到货验收及安装（一）开箱检查1.依据装箱清单清点备品、备件是否齐全；2.确认控制器包装完好、无受潮迹象；3.确认电气元件无机械损伤；4.检查各个接线端子无松动；5.依据供货方提供的接线图核实接线正确。
(二) 控制系统安装1.安装准备根据图纸、安装要求，备好穿线管、安装工具及型号规格符合要求的电线电缆。
输油泵变频控制柜-使用说明(采油厂)
输油泵变频柜使用说明监制：西安冠乔科工贸有限公司制造：重庆新亚自动化设备有限公司二零零八年十月第一节概述在未使用变频控制柜时，两台泵每天需输油80立方，而每台输油泵每小时输油可达25立方，这样不到两个小时，两个泵就已完成一天的任务，这样管道在没有输油及天气很冷的情况下，很容易结冰。
或者断断续续的输油，在天气很冷的时候，也是不排除会结冰的，况且也会带来诸多方面的不便。
基于上述情由，我们此次将采用变频器对其电机进行变频拖动，以实际的需求，可以人为的进行无级调速从而控制输油的流量，来达到顺利的输油，在降低输油流量的同时，也提高了经济效益。
一．控制原理变频式拖动的具体的控制方案就是，将两台电机用一台与其功率相匹配的变频器拖动（“一拖二”方式），以实现“一工频一变频”的工作模式，而原来的工频方式仍然在变频控制柜内保留，并能在变频与工频之间相互切换工作。
通常工况下，选择一台电机工频和一台电机变频工作。
其中，工频工作电机将按原工作状态正常运行，而另一台变频电机的实际输出则由控制柜上压力调整旋钮进行无级调速，此时的变频电机就工作到工频以下，这样就可以缓慢油泵的流量。
但值得注意的是，本输油泵电机的功率比较大，其运行过程中的发热也会较高。
因此，为了防止其因发热过高而烧毁电机，我们对电机的输出也做了一个最低工作频率的限制性保护。
当然，当需要将变频工作电机改为工频运行时，只需在停止变频运行电机之后，将控制柜门面上的“变频选择”开关转到中间（“0位”）位置，再按相应的泵启动按钮即可运行。
二．设备简介1．注油泵变频柜的主要配置介绍：（1）控制柜内主要配置有动力电源断路器、控制电源断路器、变频器、输出电抗器、交流接触器、中间继电器、铜排、控制线缆及接线端子排等等。
（2）控制柜门面主要设置有电流表、电源电压表、变频电机选择开关、压力调整电位器及多个按钮和指示灯等等。
详见图1 和图2所示。
图1 变频柜门面指示示意图图2 变频柜门面操作示意图2．变频柜门面操作按钮、开关及指示灯功能简述：（1）“电源指示”指示灯只要变频控制柜取电端有电，“电源指示”指示灯亮。
长冲程节能抽油机说明书1
塔架式长冲程节能抽油机使用、维护说明书濮阳市双发实业有限责任公司用户注意事项安装和使用之前必须认真阅读本说明书，以保证机器正常运转和人身安全。
1、电气控制系统不准非专业人员检修，检修时一定要切断电源。
2、配重箱下严禁站人。
3、高空作业时，一定要系好安全带。
4、为了防止雷击，抽油机主框架与1.8m深的地线相连接以保证设备安全。
目录一、主要结构 (3)二、工作原理 (4)三、主要性能 (4)四、型号与规格 (5)五、机器的操作 (6)六、安装 (11)七、试运转 (12)八、维修和保养 (13)九、故障及排除方法 (14)本机主要由以下几个部分组成：1、主框架（3）：它支承上平台，保证抽油光杆最大冲程，配重箱（17）在主框架外，它在驱动轮（11）的作用下，沿着二个配重滑轨（15）上、下运动。
框架的一侧有扶梯。
主框架底部是小底座，用螺栓把它紧固在大底座上，大底座与水泥基础用螺栓连接。
2、上平台（12）：由钢结构组成的方形平台上安装驱动轮（11）、导向轮（9）、电动机、电动、手动制动器、联轴器、减速器等。
四周有护栏，台面铺有网纹钢板。
3、驱动轮是传递扭矩的执行件，轮中心孔装有两个轴承，抽油杆绳、配重绳全部紧固在驱动轮上，驱动轮通过抽油杆绳与导向轮连接。
4、配重绳连接配重箱，调节配重箱的重量与抽油光杆平衡，使得机器运转平稳。
配重箱装有金属块，以便容易调节重量。
5、电控柜（20）：用它来控制电动机的换向、起动、制动、调速、调冲程等各种功能，它主要由开关磁阻电机（Switched Reluctance Motor）简称(SRM)、S R控制器、可编程序控制器（PLC）、及温度控制装置和各种操作按钮组成的，是一种无级调速系统。
它能实现设备的自动、手动两种控制方式和故障显示等。
二、工作原理：其工作原理如下：抽油杆绳和配重绳分别固定在驱动轮（11）轮周的前后两边上，当电动机在电控柜（20）中的电脑控制下有规律地正、反转运动时，经过减速传动使驱动轮（11）、导向轮（9）同样正、反转动，从而抽油光杆和配重箱（17）分别由抽油光杆绳和配重绳的带动下做往复上、下运动，并带动抽油泵抽汲。
油田抽油机控制柜
油田抽油机控制柜第一篇：油田抽油机控制柜控制柜制作要求电压：三相交流380V；功率：7.5KW；油井现状：供液不足；要求：自动间开及自动调整频率（即自动调整冲次），达到产液最大用电最少的目的。
功能：记录分清故障类型，运行时间、停机时间记录；累计用电量记录；显示：文本显示。
控制方式：功图对比控制，严重供液不足停机，间歇一段时间开机试抽，功图还是供液不足下次开机时间延长，若是功图正常下次自动缩短开机间隔时间，逐渐达到理想的运行及停机时间。
功图启停参数可调。
第二篇：油田抽油机结构抽油机结构引言石油化工行业是国民经济发展的基础行业，同时也是耗能大户。
目前，我国石油化工行业中抽油机的保有量在10万台以上，电动机装机总容量在3500MW，每年耗电量逾百亿kW·h。
抽油机的运行效率特别低，在我国平均效率为25.96％，而国外平均水平为30.05％，年节能潜力可达几十亿kW·h。
我国的油田不像中东的油田那样有很强的自喷能力，多为低渗透的低能、低产油田，大部分油田要靠注水压油入井，再用抽油机把油从地层中提升上来。
以水换油或者以电换油是我国油田的现实，因而，电费在我国的石油开采成本中占了相当大的比例，所以，石油行业十分重视节约电能。
多年来，各采油厂一直在抽油机节能的问题上下功夫，近几年的实践证明，变频调速是最理想的高效调速节电技术。
在油田生产中，应用变频技术，一是改造“大马拉小车”设备，适应变工况运行，二是生产工艺自动化的需要，作为闭环系统中理想的执行器。
因为油田生产的特殊性，选用变频器常重点考虑操作简单化，运行的安全性、可靠性、经济性，出现故障后系统处理的灵活性。
变频技术的发展日新月异，在油田生产中也由过去的简单应用发展到系统集成，自动控制。
所以，我们面临的问题是怎样做到变频、电机、负载整个系统应用最优化，节电效益最大化。
抽油机介绍及相关功能需求抽油机(俗称叩头机)是石油开采中的必备设备。
一般，每个原油生产井都至少使用一台抽油机，将深藏在地下(或海水中)的石油通过抽油管抽出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海位仁节能科技有限公司 抽油机节能控制柜使用说明书抽油机节能控制柜使用说明书上海位仁节能科技有限公司目 录1. 前言 (2)2. 产品检查 (4)2.1型号、铭牌说明 (4)2.2外形、结构尺寸 (4)3. WR－V9系列变频器 (5)3.1 产品简介及主要功能 (5)3.2 型号、铭牌说明 (6)3.3 外形尺寸与安装尺寸 (7)3.4技术规范 (8)3.5标准接线 (10)3.6操作面板 (10)3.7功能代码表 (13)4. 能量回馈单元 (15)4.1 产品简介及主要功能 (5)4.2 型号、铭牌说明 (6)4.3 外观、外形尺寸与安装尺寸 (7)4.4技术规范 (8)4.5接线与安全 (10)5. 安装配线及使用条件 (15)6. 操作运行 (16)6.1运行前检查 (16)6.2试运行 (16)7. 保养、维护及存放 (16)8. 故障内容、诊断及对策 (17)该说明书的修订及说明，并保留该说明书印刷后更改产品而不另行通知的权力。
本说明书中部分图片是示意图，仅供参考，若图片与实物不符，以实物为准。
本说明书版权归本公司所有。
为了充分发挥本控制柜的功能及确保使用者的安全，请详细阅读本使用说明书。
当您在使用中发现任何疑难而本说明书无法提供您的解答时，请联络本公司，我们的专业人员会竭诚为您服务。
1.1产品简介及主要功能1.1.1产品简介抽油机节能控制柜是专门为陆上油田用抽油机效率低、功率因数低、耗能高、“大马拉小车”等问题设计制造的，是提高抽油机单井采油时率、节约电能、降低网损、解决“大马拉小车”、启动力矩大、电流冲击大等的全自动智能节能控制装置。
1.1.2主要功能及特点· 全自动控制、无人操作、无需值班。
· 单井功率因数可提高到0.97（3169无功计法），线路综合节电率可达20%，动态跟踪抽油机负荷运行，即使电动机运行在50Hz也能节电。
· 软启动，对电网无冲击，在电网停电后复电，可以实现在1分钟内将油田的全部抽油机起抽。
· 每天可以分6个时段设定6个不同冲次自动运行，实现“削峰填谷”节电和单井程控调参。
· 具有过流、过压、超温、缺相等保护功能。
特别具有故障自动复位功能：抽油机在故障停机后，智能控制模块将自动检测抽油机，如为非破坏性故障时，将自动复位再启动抽油机，无需人工操作。
· 能量回馈单元将抽油机不平衡运行时的发电量逆变回电网，弥补了通用变 频器不能将再生电能逆变回电网的缺陷，可大大提高油田抽油机节能控制柜的节能效果。
· 智能化安全启动模式从根本上保障了井上维修人员的人身安全。
· 现有电动机、变压器、电缆完全不动，无需更换。
模块化结构，维修保养非常方便。
· 具有稠油井工作模式和防“砸光杆”功能。
1.1.3质量保证地缩短。
具体数值由使用方与承制厂协调决定。
1.2结构1.2.1结构组成抽油机节能控制柜由油田专用变频器、能量回馈单元及控制面板等组成。
1.2.2 结构方框图N 1.3 分解与装配只有在产品发生故障，不分解就不能排除故障的情况下才能分解产品，并用专用工具由承制厂专业技术人员进行。
※使用须知① 请勿对控制柜内部进行耐压测试，柜内半导体零件易受高电压损毁。
② 绝不可将控制柜输入三相电源接到控制柜输出端。
③ 实施配线、检查等作业，必需关闭进线电源。
④ 不要任意更改机内连线或更换零部件。
⑤ 使用时，控制柜的接地端子请依照IEC 电气安全规程国家相关标准，正确可靠接地。
2.产品检查每台抽油机节能控制柜在出厂前均做过功能测试，用户在控制柜送达拆封后，安装之前，由于运输过程等原因，务请执行以下检查步骤。
① 控制柜铭牌上的型号、编号是否和产品合格证一致。
② 控制柜的电源输入端是否因运送不慎造成损伤，若有损伤请勿接入电源。
③ 螺丝等紧固部分是否有松动，必要时用螺丝刀检查。
如有不良情况，请与本公司业务部门联系。
2.1· 型号说明注：订购非标准品，请在合同中说明• 铭牌资料抽油机节能控制柜型号WR －CYJ －55INV出 厂 编 号输入电压 380 伏 额定输出电压380 伏 输入电流 安 额定输出电流 安 运行电流 安可 调 冲 次 1 — 8 电源相数 3 转 矩 提 升 0 — 20 功率因数 0.97适用电动机 千瓦 无线三遥重 量公斤上海位仁节能科技有限公司 制造2.2抽油机节能控制柜外观2.2.1 外观2.2.2 外形尺寸容量（KW） 宽(mm) 高 (mm) 深(mm)18.5 ～ 22 800 1470 60030 ～ 55 800 1470 60075 800 1470 600注：结构尺寸如有变化以签定合同为准。
3. WR-V9系列变频器3.1 产品简介及主要功能z特别设计用于油田抽油机WR-V9系列变频器，主要应用于“大马拉小车”负荷冲击突变大、既非恒力矩又非平方转矩性质的负载，特别适合油田抽油机。
z对称空间矢量PWM波形，电流谐波小。
z可以设定输出电压调整率根据各抽油机的负荷不同来设定输出电压调整率，彻底解决了抽油机启动时高力矩运行时低功率的“大马拉小车”难题，抽油机驱动电机的自然功率因数可由0.2提高到0.9左右，变频器即使运行在50Hz（冲次不变）时也可以节电。
z自学习储能式节能z定时定速程控模式，可以方便地实现“削峰填谷”节约电费在同一天内，可以按照自带时钟分6个时段设定6个不同输出频率（冲次），即可以满足工艺调参需要，又可以缓解电网用电高峰，“削峰填谷”节约电费。
z定时开关机模式，可以实现自动间抽功能；可在9天内按照自带时钟设定开机时间、关机时间。
z保护功能齐全可靠输入缺相、输出缺相(电动机缺相)、输出过电流、输出短路、电机漏电、直流母线欠电压、过电压、散热器过热均为高可靠电子保护，既保护变频器本身也保护驱动马达。
z可靠驱动稀土永磁电动机可靠拖动稀土永磁电动机进入同步启动与运行。
z高指标、高性能环境温度低温可达-40℃，海拔高度可达3500m，可以用于高原、沙尘盐碱地区。
3.2 型号、铭牌说明3.3 外形尺寸与安装尺寸规 格 W W1 H H1 H2 D D1 WR-V9-015T3297240 450 430 410 253 204 WR-V9-018T3WR-V9-022T3WR-V9-030T3348240 660 640 620 325 240 WR-V9-037T3WR-V9-045T3WR-V9-055T3415300 720 695 672 325 240 WR-V9-075T3WR-V9-093T3570420 800 772 747 325 250 WR-V9-110T3WR-V9-132T3交流电源380V3.6 操作面板3.6.1操作面板特点操作面板采用点阵式LCD显示屏，中文参数与注释，不看说明书也可以轻松设定和操作。
恢复出厂设置和参数拷贝功能使得变频器的设定操作更加简单。
·运行时可以调整输出频率（抽油机冲次）运行时可以仅按“▲”键或“▼”调整输出频率（抽油机冲次），并自动记忆保存。
既可以查看设定参数，也可以监视运行参数。
·运行时也可以查看设定参数运行时也可以按“▲”键或“▼” 键查看设定参数或监视运行参数。
·安装、维护、保养简单容易变频器结构简单清晰， IGBT、主控板、驱动板、电容器等一目了然，安装、维护、维修、保养方便容易。
3.6.2操作面板说明· WR－V9系列变频器的操作面板由LED指示灯、状态/单位名称、液晶显示屏、操作按键等组成。
· LED指示灯功能对应表LED指示灯 指示状态RUN 运行指示DEC 减速停车ERR 故障指示ADJ 频率调整F/R 反转指示% 降压运行SET 设置状态HALT 停机指示4.能量回馈单元4.1 产品简介及主要功能4.1.1产品简介能量回馈单元是油田抽油机节能控制柜的重要组成部件，主要由IGBT逆变桥、同步电路和控制电路等组成。
能量回馈单元将抽油机不平衡运行时的发电量逆变回电网，弥补了一般通用变频器不能将再生电能逆变回电网的缺陷，可大大提高油田抽油机节能控制柜的节能效果。
4.1.2主要功能及特点·能量回馈电网，效率达最高可96%，热损耗仅为电阻制动时的4%以下； ·具有输入缺相、输出短路、超温、过压等保护功能，使用安全可靠； ·可设定电压自动跟踪，用户不必自己设定，使用方便；·噪声过滤，不会污染电网和干扰其他设备；4.2型号、铭牌说明4.34.3.1 外观H W4.3.2 外形尺寸型号 W(mm)W1(mm) L (mm)L1(mm)H(mm) WR-INV-7611～7630 202 140 420 400 260 WR-INV-7655～7675 285 210 510 488 3104.3.3安装尺寸：400 X 140，488 X 2104.4技术规范4.4.1 使用条件·输入交流电源：三相380V ± 10% , 频率：50Hz ± 5%·环境温度范围：-40 ～ ＋55℃·相对湿度 ≤ 85% （+40℃时）·无腐蚀、无金属粉末、无强烈震动之场合 4.4.2 技术规范项 目 规 范制动方式 电压自动跟踪方式反应时间 0.1ms 以下允许电网电压 340V AC-430V AC , 50HZ 动作电压 620VDC-640VDC制动力矩 最大150% 回馈方式 正弦波电流方式 电流畸变 5% 以下回馈算法 最小谐波PWM 算法 内置电抗器 有 内置噪声滤波 有设计工作制 长期 (占空比30%) 保护 过热，过电流，短路 使用电阻无防护的等级 IP00注：WR-INV-76XX 专为抽油机节能控制柜配套设计，也可以用于其他场合。
4.5接线与安全 4.5.1 标准接线② 能量回馈单元内部及其所连接的设备都处于危险的高电压，错误的操作和不当的安装使用都可能危害生命安全或导致财产损失。
③ 安装和接线时，必须将与其相连接的变频器和主电源断开，并等待5-10分钟，变频器内部电容完全放电后才可操作。
※注意：变频器的红色LED指示灯。
这个指示灯亮时，表示内部放电并未完成，不可操作。
5.安装与配线及使用条件5.1 安装与配线5.1.1柜体应垂直安装在埋地牢固的角铁支架上，倾斜度不大于5°，并紧固好地脚螺丝。
5.1.2 三相380V交流电源接入控制柜的输入端子A、B、C，中线接N。
5.1.3 抽油机电动机接控制柜的输出端子U、V、W，电动机接地线接控制柜的接地。
5.1.4 零线与地线连接在一起的供电系统，请务必将控制柜的零线与接地连接在一起。
