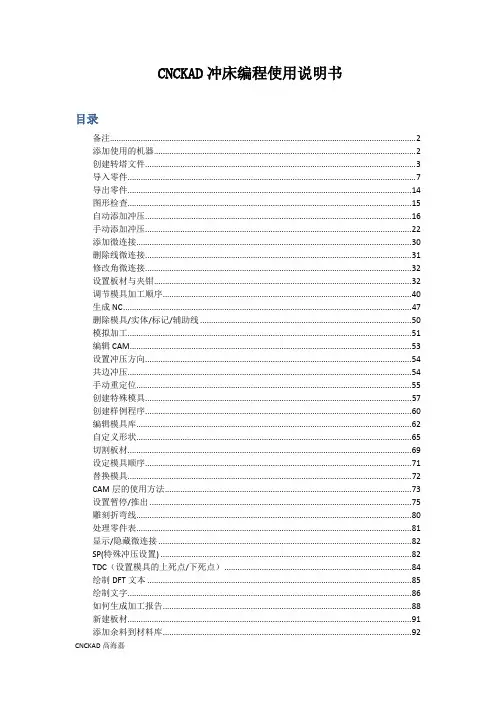

CNCKAD使用说明书(冲床)

CNCKAD冲床编程使用说明书目录备注 (2)添加使用的机器 (2)创建转塔文件 (3)导入零件 (7)导出零件 (14)图形检查 (15)自动添加冲压 (16)手动添加冲压 (22)添加微连接 (30)删除线微连接 (31)修改角微连接 (32)设置板材与夹钳 (32)调节模具加工顺序 (40)生成NC (47)删除模具/实体/标记/辅助线 (50)模拟加工 (51)编辑CAM (53)设置冲压方向 (54)共边冲压 (54)手动重定位 (55)创建特殊模具 (57)创建样例程序 (60)编辑模具库 (62)自定义形状 (65)切割板材 (69)设定模具顺序 (71)替换模具 (72)CAM层的使用方法 (73)设置暂停/推出 (75)雕刻折弯线 (80)处理零件表 (81)显示/隐藏微连接 (82)SP(特殊冲压设置) (82)TDC（设置模具的上死点/下死点） (84)绘制DFT文本 (85)绘制文字 (86)如何生成加工报告 (88)新建板材 (91)添加余料到材料库 (92)翻转：组合模具 (96)DB模具 (97)手动编辑移动路径 (97)备注：在CNCKAD选择一个功能命令时，建议大家一定要认真看功能的使用提示说明。

软件会提示你每一步是怎么操作的。

添加使用的机器软件会存在一个默认的机器，当我们使用多个机器或切换使用的机器时，在设置菜单中选择机器设置。

会弹出如下的对话框。

在对话框中点击机器设置按钮。

进入选择机器设置的界面。

在机器设置对话框中，可以选择机器文件的路径(一般默认就可以了)，设置零件的路径，在选择机器一栏中选择制造商>>机器的型号>>点击向右的箭头添加到已选用机器一栏中就可以了。

选择机器点击向左的箭头可以删除已选用的机器。

机器添加完成后点击确定完成。

在转塔一栏选择和机器想匹配的转塔。

创建转塔文件对于转塔性的冲床我们首次使用软件编程的时候需要创建转塔文件和实际机器转塔上的模具一致。

下面就来介绍一下怎么创建转塔文件。

1．打开软件在工具栏中选择模具——》转塔设置。

2. 在弹出的对话框中点击按钮选择机器，点击按钮输入新的转塔文件的名称。

3.点击按钮进入到转塔的显示窗口中。

在窗口中点击选择转塔的工位，然后点击按钮会弹出模具库的窗口。

选择需要添加到转塔上的模具点击确认完成。

如果两把相同的模具添加上刀塔上一个0度一个90度怎么添加。

选择工位添加模具在模具库中选择模具后再次点击鼠标左键就会切换角度。

当添加模具时如果模具库中还没有创建此模具，可以在添加模具弹出的模具库对话框中的直接输入模具的类型尺寸确定会直接添加到模具库中加载到刀塔上。

按照此方法把模具全部安装到刀塔上，点击保存按钮完成。

4.在转塔的界面中我们还可以对添加后的模具进行修改。

移除模具：选择已安装的模具点击移除模具按钮可以把安装的模具删除。

更换模具:选择已安装的模具点击更话模具按钮会弹出模具库对话框，选择新的模具替换掉选择的模具。

模具功能：选择模具点击模具功能按钮，在对话框中设置和模具相关的特殊代码，一般用于特殊的模具比如：成型。

5．固定工位：勾选后不管什么情况下都只能安装所定义好的模具。

当工位被固定后在自动加载模具选择模具库时，模具被分配到转塔上时如果没有使用所定义的模具是不会被分配到固定的工位上去的。

6.切换到列表方式：就是切换刀塔的显示，在表格中我们可以看到工位允许加载模具的尺寸限制。

7.添加创建新转塔。

只有转塔支持多子模的时候才能新建。

点击添加创建新转塔输入转塔名称确定完成。

然后点击转塔编辑，在窗口中选择旋转的工位，可以做一些设置。

比如添加多子模。

导入零件1，点击此按钮选择加载零件的路径。

选择文件夹后点击确定。

确定后会显示出文件夹中符合设定格式的零件。

2，当零件很多时不容易查找，可以在输入框中直接输入零件名称或关键字快速找到零件。

3，点击文件扩展名的下拉箭头选择导入零件的格式。

4，单位:勾选公制或英制。

5，当以打开一个零件时，再次导入零件如果勾选此选项后零件导入后的模式为添加，就是在打开的零件窗口中再添加进去。

如果不勾选此选项零件导入后的模式为重新打开一个新的窗口。

6，勾选此选项时，导入零件时会弹出LIVE IMPORT 对话框。

当导入设置中参数一栏中的此选项勾选后LIVE IMPORT 的选项就无法勾选了。

这两个选择项只能选择其一。

7，点击按钮，进入输入设置界面。

1在此界面中可以设置层输入的方式：1保持颜色和线性2全部转换成白色的实体3使用过滤器（一般都是用前2种）备注：CNCKAD的加工图形的颜色必须是白色的。

2折弯线：可以定义图形的颜色和线型导入后转换成折弯线。

可以定义折弯的角度是向上还是向下折弯。

3从不同的层导入实体的颜色。

勾选使用或不使用。

4使用颜色转换图。

勾选后会弹出来一个表格，在表格中添加行设置导入什么颜色和线性的图形导入后转换成成什么颜色和线性的。

设置好后点击另存为按钮输入名称保存。

在参数界面中我们可以设置：此界面主要输用于自动套材导入时的设置。

1导入的公差参数（此设置是在套材中的导入选择忽略内部时的设置参数）2 勾选在原来的文件夹中保存DFT 文件。

就是零件的一个保存的路径勾选使用。

3 忽略CR/LF：4 创建子套材文件（DXF/DWG）:当导入的图形是很多种零件在CAD中已经排好板了勾选这个选项后图形导入后会直接打开CAD的排版，而零件是打散的在窗口中显示的。

5 勾选转换所有的文本到DFT字体：勾选后就是说零件中文字导入后会转换成CNCKAD 支持的DFT格式的文字。

点击下拉箭头可以设置DFT字体的格式。

6 检查参数的标题（材质/厚度/数量）。

7 勾选使用图形标记作为零件名称。

此界面上的设置基本上不使用。

作用域自动套材处理零件时的参数。

在此界面中我们可以设置：1 勾选小于公差范围的线段转换为点。

公差参数是参数界面中公差设置。

2 旋转90度，当Y>X方向的尺寸。

勾选后当零件Y方向的尺寸大于X方向时，零件导入后会旋转90度。

3勾选输入时沿Y方向镜像，零件导入后会沿Y方向镜像。

4 勾选零件会原点。

勾选后零件导入后会自动回到原点位置。

5几何中识别零件：DFT锁定组合勾选后当打开的DFT格式的图形中包含多个零件时，导入后不会把零件给打散。

镜像的零件完全相同。

DXF/DWG：勾选锁定组合。

当导入DXF/DWG格式的图形中包含多个零件时导入会不会把零件打散成单个。

镜像的零件完全相同。

参数设置好后我们就在导入窗口中选择零件导入。

确定后当当前使用的机器有多个时会弹出一个对话框要求选择机器，如果只有一个机器此对话框不会弹出，选择机器后当勾选LIVE IMPORT选择项是会弹出LIVE IMPORT 对话框我们可以在列表中的输入一栏取消勾选就可以把相关的图形过滤掉不会被导入进来。

比如：文字，标注。

式的零件确定完成。

点击保存后弹出输入零件的对话框。

在对话框中我们可以设置零件的材质和板材厚度，如果厚度在下拉选项中没有的话可以直接输入板材的厚度。

材料的类型：正常/成型/不规则此功能选项是针对于通快的机器设置的，控制冲头冲压板材和换模具时的高度。

程序的运行方式：只运行一次/两次带旋转/两次带反转。

一般默认第一个就可以了。

折弯的补偿方式：是使用折弯K因子还是折弯模具。

设置好后确认完成，零件就导入成功了。

导出零件在窗口中选择导出零件命令。

会弹出如下对话框：在对话框中可以设置：1, 输出零件的格式。

点击下拉箭头选择格式。

2，选择路径保存零件。

3，使用输出文件路径。

勾选后零件的保存目录会使用零件原始保存的目录。

4，不用圆弧。

勾选不用圆弧，设置圆弧的突出度和圆弧的段数。

5，设置层。

点击设置层按钮在对话框中勾选选择使用导出是使用一个层还是使用不同的颜色导出多个层。

图形检查零件导入后我们首先要做下图形检查，检查导入的零件图形中是否存在未闭合的轮廓/重叠的线。

我们可以在查看的菜单栏中选择快速检查，如果图形存在问题就会用小红叉标记出来。

图形如果存在问题我们可以选择检查功能来处理这些情况。

点击窗口中的检查按钮会弹出检查参数的对话框。

在对话框中把所有的选项都勾选上点击确认按钮完成软件就会自动根据设置的参数来处理零件图形。

1 将圆弧变成直线（凸起范围以下）。

就是说当圆弧的线段突出直线的部分当高度小于所设的参数时会转换成直线。

2 删除公差范围内的实体。

当图形中的图形小于所设的参数值时会被删除掉。

3连接轮廓。

当有未闭合的轮廓间隙小于所设的参数时会被连接闭合。

4 检查轮廓。

就是检查图形中存在的问题。

5 删除重叠实体。

就是当图形中存在图形重叠的情况下，检查后会删除重叠的图形。

6 全部连接。

当一长的线段是由多个短的线段连接在一起时，检查后会连接成一条长的线段。

自动添加冲压图形处理完以后，我就可以对图形进行添加冲压了。

首先我们使用自动添加冲压。

在窗口中点击自动冲压按钮。

弹出自动冲压的参数设置对话框在对话框中设置参数后点击自动按钮软件会自动根据设置的参数为零件自动添加冲压。

如果有图形无法添加冲压的话会弹出一个对话框提示。

下面我们就来解释说明一下自动冲压中的参数设置。

自动冲压界面我们可以设置:1，最小模具重叠量：就是设置步冲时的模具重叠量。

2，圆模步冲齿高：是设置圆刀步冲时粗糙度，参数越大粗糙度越高。

3，最小宽度：就是设置切边模具的最小宽度。

4，最大宽度：就是设置切边模具的最大宽度。

5，冲碎：可以设置小于多少次冲压使用冲碎模式，再大的话就用切边模具处理。

（使用切边模具加载时必须内轮廓要添加微连接否则模具会加载不上）6，仅选用合适间隙的模具：勾选后会根据模具下模间隙和板材来选择合适的模具加载。

7，选择长方模具冲压圆弧或圆形：设置冲压的次数超过所设的冲压次数就使用长方刀冲压圆弧或圆形。

8，零件内轮廓：勾选后会冲压零件的内轮廓。

9，缺口：勾选后会自动冲压缺口。

10，执行冲碎：勾选缺口后，设置冲碎的参数，模具的（宽/高）的比率设1为方刀2为长方刀，值可以随便设。

设置模具突出零件的最小偏置和最大偏置距离。

11，零件外轮廓：勾选后会自动冲压零件的外轮廓。

12，缺口和外轮廓：选择模具来源是模具库还是转塔，（选择转塔需指定转塔的文件）。

13，删除已添加的冲压：勾选后如果当前的零件已添加过冲压，再次点击自动冲压时会把原来零件已添加的冲压删除重新加载。

14，Odd then even 勾选后当模具的重叠量大于所设置的百分比时就会单数冲压完后再双数冲压。

15，单个：点击单个后选择图形会自动选择合适的模具去添加冲压（等于半自动）。

1，只能用匹配模具一次冲压：勾选后自动添加冲压时只加载零件内轮廓中能添加单冲的图形。

2，表格设置：在表格中可以设置模具的正负公差。

比如：一个圆5的圆孔正负公差设为0.1自动冲压时当选择模具时如果没有圆5的模具就会选择圆4.9或圆5.1的模具去加载圆5的孔。
