液晶屏原理及维修方法

液晶屏原理及维修方法

液晶屏原理及维修方法液晶屏是一种常见的显示设备,广泛应用于电视、电脑显示屏等领域。

它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。

本文将介绍液晶屏的工作原理,并提供一些常见的维修方法。

一、液晶屏的工作原理液晶屏的工作原理基于液晶分子的电场效应。

液晶是一种介于固体与液体之间的物质,它具有分子有序排列和流动性的特性。

液晶分子在未受电场作用时呈现无序排列,无法透过光线。

而当电场作用于液晶分子时,液晶分子会发生定向排列,使得光线能够透过。

液晶屏通常由两片玻璃基板组成,中间夹层有液晶分子。

基板上有一些透明电极,用于产生电场。

当电场作用于液晶分子时,液晶分子会发生定向排列,光线便能够透过。

而当电场消失时,液晶分子又会恢复无序排列,光线无法透过。

液晶屏的工作原理主要有两种类型:纵向电场效应和横向电场效应。

纵向电场效应是指电场沿着液晶分子的长轴方向作用,通过调节电场的强弱来控制液晶分子的定向排列。

而横向电场效应是指电场垂直于液晶分子的长轴方向作用,通过调节电场的方向来控制液晶分子的定向排列。

二、液晶屏的维修方法1. 屏幕无显示:如果液晶屏完全没有显示,首先检查电源是否正常连接,确认电源是否通电。

如果电源正常,可以检查信号线是否连接松动,尝试重新连接。

如果仍然没有显示,可能是液晶屏本身故障,需要联系售后进行维修或更换。

2. 屏幕有亮光但无图像:如果液晶屏有背光亮起但没有图像显示,可能是信号源的问题。

可以尝试更换信号线或调整信号源的输出设置。

如果问题仍然存在,可能是液晶屏本身故障,需要联系售后进行维修或更换。

3. 屏幕出现亮点或暗点:亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。

这可能是由于像素点损坏或液晶分子定向排列异常引起的。

可以尝试使用柔软的布料轻轻按压亮点或暗点,有时可以修复。

如果问题仍然存在,需要联系售后进行维修或更换。

4. 屏幕出现颜色偏差:如果液晶屏显示的颜色偏离正常,可能是调整设置出现问题。

液晶屏幕工作原理

液晶屏幕工作原理

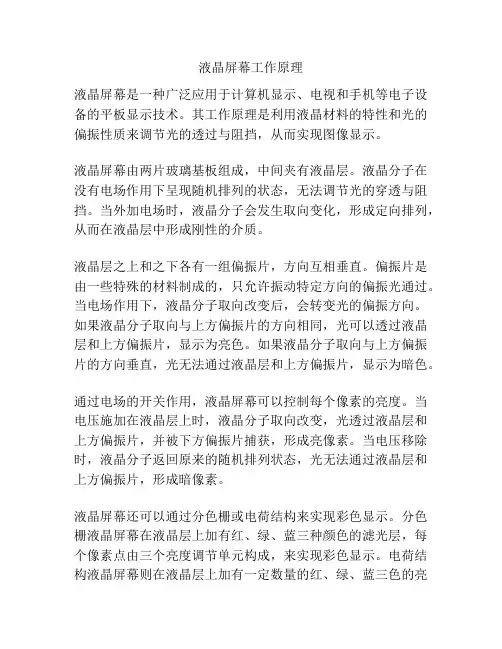

液晶屏幕工作原理
液晶屏幕是一种广泛应用于计算机显示、电视和手机等电子设备的平板显示技术。

其工作原理是利用液晶材料的特性和光的偏振性质来调节光的透过与阻挡,从而实现图像显示。

液晶屏幕由两片玻璃基板组成,中间夹有液晶层。

液晶分子在没有电场作用下呈现随机排列的状态,无法调节光的穿透与阻挡。

当外加电场时,液晶分子会发生取向变化,形成定向排列,从而在液晶层中形成刚性的介质。

液晶层之上和之下各有一组偏振片,方向互相垂直。

偏振片是由一些特殊的材料制成的,只允许振动特定方向的偏振光通过。

当电场作用下,液晶分子取向改变后,会转变光的偏振方向。

如果液晶分子取向与上方偏振片的方向相同,光可以透过液晶层和上方偏振片,显示为亮色。

如果液晶分子取向与上方偏振片的方向垂直,光无法通过液晶层和上方偏振片,显示为暗色。

通过电场的开关作用,液晶屏幕可以控制每个像素的亮度。

当电压施加在液晶层上时,液晶分子取向改变,光透过液晶层和上方偏振片,并被下方偏振片捕获,形成亮像素。

当电压移除时,液晶分子返回原来的随机排列状态,光无法通过液晶层和上方偏振片,形成暗像素。

液晶屏幕还可以通过分色栅或电荷结构来实现彩色显示。

分色栅液晶屏幕在液晶层上加有红、绿、蓝三种颜色的滤光层,每个像素点由三个亮度调节单元构成,来实现彩色显示。

电荷结构液晶屏幕则在液晶层上加有一定数量的红、绿、蓝三色的亮
度调节元件,每个像素点由红、绿、蓝三个子像素组成,通过调节这些亮度调节元件的亮度来实现彩色显示。

液晶显示器的工作原理

液晶显示器的工作原理

液晶显示器的工作原理
液晶显示器的工作原理是基于液晶分子的光学特性。

液晶是一种特殊的有机化合物,具有两种不同的状态:向列相态(LC 相)和螺旋列相态(N相)。

液晶显示器由两层平行的玻璃基板组成,两个基板之间的空间充满了液晶分子。

每个基板上都涂有一层透明电极,形成一个类似于网格的结构。

液晶分子可以通过施加电场的方式改变其排列,导致光的偏振方向也相应改变。

当不施加电场时,液晶分子处于向列相态,这时液晶会旋转光的偏振方向。

而当电场施加到液晶上时,液晶分子会被电场所影响,排列成与电场平行的形态,此时液晶分子对光的偏振方向的影响消失。

这种状态下,称为正常工作状态。

液晶显示器利用这种原理,通过控制电场在液晶屏幕上的施加来控制液晶分子的排列。

液晶分子排列的变化会影响光的偏振方向,从而改变通过液晶屏幕的光的透射情况。

通过使一些像素区域的液晶分子变为向列相态,一些像素区域的液晶分子变为螺旋列相态,液晶显示器可以实现对光的透射与阻挡的控制,从而显示出不同的图像或文字。

液晶显示器通常由液晶单元、光源和色彩滤光器组成。

光源会通过色彩滤光器经过液晶单元后再通过透光层投射到用户眼中,形成可见的图像。

用户可以通过控制电子设备上的电路板来改变液晶分子排列,从而实现对图像的变化和显示内容的更新。

液晶屏工作原理介绍

液晶屏工作原理介绍

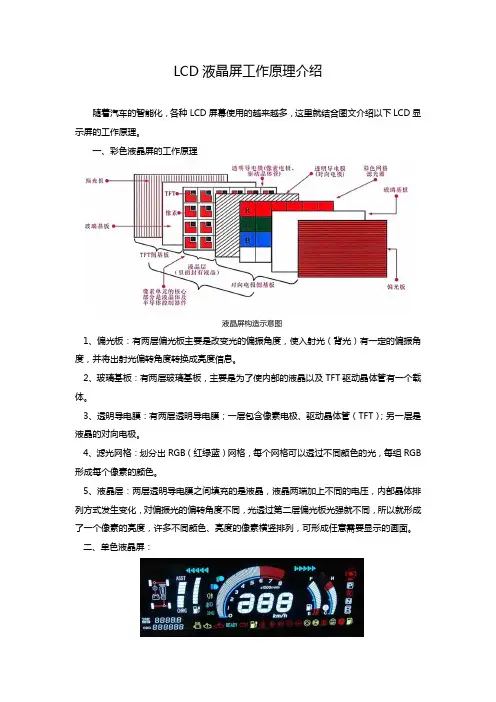

LCD液晶屏工作原理介绍
随着汽车的智能化,各种LCD屏幕使用的越来越多,这里就结合图文介绍以下LCD显示屏的工作原理。

一、彩色液晶屏的工作原理
液晶屏构造示意图
1、偏光板:有两层偏光板主要是改变光的偏振角度,使入射光(背光)有一定的偏振角度,并将出射光偏转角度转换成亮度信息。

2、玻璃基板:有两层玻璃基板,主要是为了使内部的液晶以及TFT驱动晶体管有一个载体。

3、透明导电膜:有两层透明导电膜;一层包含像素电极、驱动晶体管(TFT);另一层是液晶的对向电极。

4、滤光网格:划分出RGB(红绿蓝)网格,每个网格可以透过不同颜色的光,每组RGB 形成每个像素的颜色。

5、液晶层:两层透明导电膜之间填充的是液晶,液晶两端加上不同的电压,内部晶体排列方式发生变化,对偏振光的偏转角度不同,光透过第二层偏光板光强就不同,所以就形成了一个像素的亮度,许多不同颜色、亮度的像素横竖排列,可形成任意需要显示的画面。

二、单色液晶屏:
仪表面板-单色液晶屏
改变彩色液晶屏中的滤光网格的彩色形状,液晶屏就只能显示一种颜色,这就是单色液晶屏;
我们常用的单色液晶屏分正显屏,负显屏;
两层偏光板偏光角度互为垂直,为正显屏,表现为白底黑字。

两层偏光板偏光角度互为平行,为负显屏,表现为黑底白字,黑底白字的液晶屏幕,丝印不同的颜色可使图形呈现出一定的彩色,负显屏需背光光源。

液晶屏的结构及原理

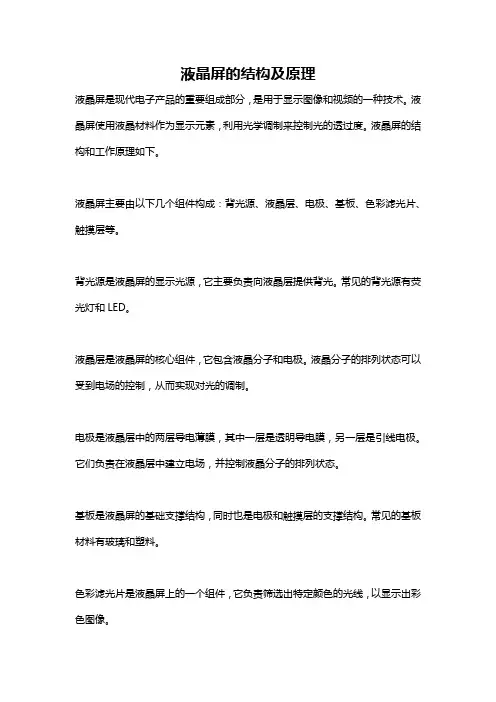

液晶屏的结构及原理

液晶屏的结构及原理液晶屏是现代电子产品的重要组成部分,是用于显示图像和视频的一种技术。

液晶屏使用液晶材料作为显示元素,利用光学调制来控制光的透过度。

液晶屏的结构和工作原理如下。

液晶屏主要由以下几个组件构成:背光源、液晶层、电极、基板、色彩滤光片、触摸层等。

背光源是液晶屏的显示光源,它主要负责向液晶层提供背光。

常见的背光源有荧光灯和LED。

液晶层是液晶屏的核心组件,它包含液晶分子和电极。

液晶分子的排列状态可以受到电场的控制,从而实现对光的调制。

电极是液晶层中的两层导电薄膜,其中一层是透明导电膜,另一层是引线电极。

它们负责在液晶层中建立电场,并控制液晶分子的排列状态。

基板是液晶屏的基础支撑结构,同时也是电极和触摸层的支撑结构。

常见的基板材料有玻璃和塑料。

色彩滤光片是液晶屏上的一个组件,它负责筛选出特定颜色的光线,以显示出彩色图像。

触摸层是液晶屏上的一个组件,它可以感应和反馈用户的触摸操作。

常见的触摸层技术有电容式触摸和电阻式触摸。

液晶屏的工作原理是通过对液晶分子的排列状态进行调控,来实现对光的透过度的控制。

液晶分子可以呈现两种常见的排列状态:平行排列和垂直排列。

当液晶分子处于平行排列状态时,光线可以透过液晶层,并根据液晶分子的性质发生旋光,从而改变光的偏振方向。

当液晶分子处于垂直排列状态时,光线无法透过液晶层,因为液晶分子的排列会阻挡光线的传播。

液晶屏是通过施加电场来控制液晶分子的排列状态的。

当电极施加电压时,液晶分子会受到电场的影响,从而改变其排列状态,进而调节光的透过度。

液晶屏的背光源负责向液晶层提供背光,使得光线能够通过液晶层。

常见的背光源有荧光灯和LED。

LED背光由于其高效节能的特点,在现代液晶屏中越来越常见。

液晶屏的色彩滤光片负责筛选出特定颜色的光线,以显示出彩色图像。

常见的色彩滤光片有红色、绿色和蓝色。

液晶屏的触摸层可以感应用户的触摸操作,实现交互功能。

常见的触摸层技术有电容式触摸和电阻式触摸。

lcd液晶 原理

lcd液晶 原理

液晶显示器(LCD)是一种广泛应用于各种电子设备中的平面显示技术。

其原理基于液晶分子在电场作用下改变排列方向而实现光的透过或阻挡。

以下是液晶显示器的基本原理:1. 液晶材料:液晶是一种特殊的有机化合物,具有在电场作用下改变排列方向的性质。

液晶通常被封装在两块玻璃基板之间,形成液晶层。

2. 液晶分子排列:在没有外加电场时,液晶分子倾向于沿着特定的方向排列,形成一种有序结构。

这种排列方式会影响光的传播。

3. 液晶的电场效应:当在液晶层中施加电场时,液晶分子的排列方向会受到影响。

通过调节电场的强度和方向,可以控制液晶分子的排列方向,进而控制光的透过或阻挡。

4. 偏光器和色彩滤光片:液晶显示器通常包括偏光器和色彩滤光片,用于控制光的传播和色彩的显示。

偏光器可以将光的振动方向限制为特定方向,而色彩滤光片则可以过滤特定波长的光。

5. 液晶显示原理:液晶显示器通过在液晶层上放置控制电极,控制电场的分布,从而控制液晶分子的排列方向。

当液晶分子的排列方向改变时,光的透过或阻挡程度也会发生变化,从而实现图像的显示。

总的来说,液晶显示器的原理是通过控制液晶分子的排列方向,来控制光的透过或阻挡,从而实现图像的显示。

这种原理使得液晶显示器具有薄型、轻便、节能等优点,因此被广泛应用于各种电子设备中。

当液晶显示器需要显示图像时,液晶屏幕背后的光源会发射出白色的光。

然而,这个白光经过第一个偏光器后将只在一个特定方向上振动。

接下来,这个光通过液晶分子的排列层,其中液晶分子的方向可以通过控制电极施加的电场来改变。

液晶分子在没有电场的情况下,通常是以特定的方式旋转或排布。

这会导致光通过液晶层时会发生旋转,以匹配第二个偏光器的振动方向。

因此,这种情况下的光将透过第二个偏光器,而我们能够看到亮的像素。

然而,在液晶层施加电场时,液晶分子的排列方向会发生改变。

通过改变电场的强度和方向,液晶分子的排列也会相应改变。

在特定的电场作用下,液晶分子的排列方向可以旋转到与第一个偏光器垂直的位置,使光无法通过第二个偏光器。

液晶屏幕工作原理

液晶屏幕工作原理

液晶屏幕工作原理
液晶屏幕的工作原理是基于液晶分子在电场作用下发生改变的特性。

液晶分子具有两种特性:向列排列和向列扩散。

液晶屏幕由液晶层和两层玻璃基板构成,其中液晶层含有液晶分子。

液晶屏幕内部有两层玻璃基板,这两层基板之间有一层液晶层。

液晶层中的液晶分子的排列可以通过施加电场来改变。

液晶层之下的基板上有一排基板驱动器,通过对每个基板驱动器的控制,可以在特定位置产生电场。

当电场作用于液晶层时,液晶分子会发生排列改变。

液晶分子原本是向列排列的,当电场作用于液晶层时,液晶分子会倾斜或扭曲,形成新的排列方式。

这种改变会导致液晶分子光学性质的变化。

液晶分子的排列方式改变后,会改变液晶层对光的透过性。

液晶层的两层玻璃基板之间夹杂的透明导电层,可以通过施加电场改变屏幕区域的透明度。

基板驱动器通过对每个区域施加不同的电场,可以控制每个区域的透光性。

当液晶层中的液晶分子排列发生改变时,光通过液晶层时会被透过或阻挡,从而形成画面。

液晶屏幕根据信号输入和液晶分子的排列改变,通过控制不透明的像素点和透明的像素点的排列,显示出不同的图像和色彩。

液晶显示屏的原理

液晶显示屏的原理

液晶显示屏的原理
液晶显示屏是一种利用液晶材料的光学性质来显示图像的设备。

它由一系列液晶单元组成,每个液晶单元由两块平行的玻璃基板夹持,中间夹有液晶分子。

液晶分子可以通过电场的作用而改变其方向,从而改变光的传播路径,实现图像的显示。

液晶分子在不受电场作用时呈现排列有序的状态,称为“同向
结构”。

在这种状态下,光线无法通过液晶层,显示屏呈现黑色。

当施加电场时,液晶分子会发生重排,呈现“反向结构”,光线可以通过液晶层,显示屏呈现亮色。

通过控制电场的大小和方向,可以实现液晶显示屏上各个区域的亮度和颜色的控制。

液晶显示屏通常是由红、绿、蓝三种基本颜色的液晶单元组成的像素阵列。

每个像素由一个红、一个绿、一个蓝的液晶单元组成,通过不同的电场控制三种基本颜色的亮度,从而可以显示出丰富的颜色。

液晶显示屏的工作原理可以简单描述为:当电流通过液晶单元时,产生的电场会改变液晶分子的排列方式,进而改变光的透过能力,实现图像的显示。

而图像的显示则是通过控制电流输入的方式来改变液晶分子的排列方式,从而改变光的透过能力。

总而言之,液晶显示屏利用液晶分子在电场作用下的排列变化,控制光的传播路径,从而实现图像的显示。

这种原理使得液晶显示屏具有低功耗、薄型轻便等优势,广泛应用于电子产品中。

液晶显示屏的工作原理

液晶显示屏的工作原理

液晶显示屏的工作原理
液晶显示屏的工作原理:
①液晶显示器LCD利用液态晶体光学性质随电场变化特性实现图像显示;
②液晶分子呈棒状排列在两层透明导电玻璃之间施加电压时会改变排列方向;
③典型结构包括玻璃基板配向膜液晶层彩色滤光片偏振片背光源等组件;
④背光源发出的光线穿过第一层偏振片进入液晶面板内部;
⑤液晶分子扭曲光线路径使得只有特定方向的光可以通过第二层偏振片;
⑥每个像素由红绿蓝三种子像素构成通过控制各自亮度再现色彩;
⑦TFT薄膜晶体管技术用于精确控制每个像素点上电压确保显示效果;
⑧当不加电场时液晶分子沿特定方向排列允许光线透过形成明亮画面;
⑨加上电场后分子扭转阻止光线前进对应区域呈现黑色或暗色调;
⑩通过调节各个像素点上施加电压大小可以得到灰度丰富的图像;
⑪为提高视角范围减少响应时间出现了IPS VA等多种改进型液
晶技术;
⑫从计算器屏幕到智能手机电视LCD已成为当今最普及的显示技术之一。

液晶屏 工作原理

液晶屏 工作原理

液晶屏工作原理
液晶屏工作原理是利用液晶分子在电场作用下的定向排列来调控光的透过或阻挡。

液晶分子是具有一定长轴方向的有机分子,可以存在于液晶和晶体两个状态之间。

液晶屏主要包括玻璃基板、电极、液晶分子以及色彩滤光器等几个主要部分。

液晶分子在两个平行的平面玻璃基板之间排列,玻璃基板上的电极通过电源施加电场,从而在液晶层中形成电场作用。

液晶分子在电场作用下会发生定向排列,并能够改变光的折射率。

当液晶分子排列时,会形成一个类似光学网格的结构,这个结构可以调节透光量。

透过不同电极之间产生的电场变化,可以控制液晶分子的排列状态,从而改变液晶屏的透光率。

液晶屏透过光源背后的光线,经过调节后,可以形成不同的像素,进而呈现出多种色彩和图像。

液晶屏的工作原理最主要的就是通过电场调控液晶分子的排列状态,从而改变光的透射和阻挡,形成图像。

这种工作原理使得液晶屏具有低功耗、显示清晰、可视角度广等优势,因此被广泛应用于电子产品的显示器件中。

液晶屏工作原理

液晶屏工作原理

液晶屏工作原理
液晶屏工作原理是基于液晶材料的光电效应。

液晶是一种特殊的有机分子,具有正交双折射特性,即在没有电场作用时光线按照一定方向传播,而在电场作用下则改变光线传播方向。

液晶屏由多个像素点组成,每个像素点都包含一个液晶分子。

液晶分子嵌入在两片玻璃之间,称为液晶层。

玻璃表面涂有透明的导电层,其中一层是横向导电层,另一层是纵向导电层。

液晶层的两侧还分别有两个极板,极板上也涂有导电层。

当加上电压时,横向导电层和纵向导电层之间形成电场,使液晶分子发生旋转。

液晶分子的旋转程度决定了光通过的方向和密度。

在有电压时,液晶分子旋转,将光旋转到与光的偏振方向相匹配的方向,这样光就能通过液晶屏。

如果没有电压,液晶分子保持垂直状态,光无法通过。

液晶屏利用这种光电效应来控制每个像素点的光通过程度,通过调节液晶分子的旋转来改变像素点的亮度和颜色。

液晶屏上的背光源通过液晶层后,经过各个像素的控制,只有被控制的像素点透过光线,其他未被控制的像素不透过光线,从而形成图像。

液晶屏可以通过改变电压来控制液晶分子的旋转,从而实现不同亮度和颜色的显示。

总结来说,液晶屏工作原理是通过应用电场使液晶分子发生旋转来控制光的透过程度,从而实现图像的显示。

液晶屏工作原理

液晶屏工作原理

液晶屏工作原理液晶屏是一种广泛应用于电子产品中的显示器件,其工作原理涉及到液晶材料的特性以及电场的作用。

在液晶屏中,液晶分子的排列状态可以通过外加电场的改变而发生变化,从而实现图像的显示和刷新。

下面将详细介绍液晶屏的工作原理。

首先,液晶屏的基本结构包括玻璃基板、液晶材料、导电玻璃基板和偏光片等组成。

液晶材料通常是一种有机化合物,具有特殊的光学性质。

在液晶屏中,液晶分子的排列状态可以通过外加电场的改变而发生变化,从而实现图像的显示和刷新。

液晶分子在不同的排列状态下对光的透过性不同,从而实现了图像的显示。

其次,液晶屏的工作原理主要涉及到两种类型的液晶材料,向列型液晶和扭曲向列型液晶。

向列型液晶中,液晶分子的长轴与基板平行,而在扭曲向列型液晶中,液晶分子的长轴与基板垂直。

这两种液晶材料在不同的电场作用下会呈现出不同的排列状态,从而实现了液晶屏的显示效果。

在液晶屏中,液晶分子的排列状态可以通过外加电场的改变而发生变化,从而实现图像的显示和刷新。

液晶分子在不同的排列状态下对光的透过性不同,从而实现了图像的显示。

当电场作用于液晶屏时,液晶分子会发生排列变化,从而改变光的透过性,进而显示出不同的图像。

此外,液晶屏的显示效果还与偏光片的作用密切相关。

偏光片可以使只能通过一方向振动的光线只通过一方向,而使另一方向的光线被吸收,从而实现图像的显示。

在液晶屏中,液晶分子的排列状态会影响偏光片对光的透过性,从而实现了图像的显示效果。

总的来说,液晶屏的工作原理是通过改变液晶分子的排列状态来实现图像的显示。

液晶分子在不同的排列状态下对光的透过性不同,从而实现了图像的显示。

液晶屏在电子产品中具有广泛的应用,其工作原理的了解对于我们更好地使用和维护液晶屏具有重要意义。

液晶屏工作原理

液晶屏工作原理

液晶屏工作原理
液晶屏是一种广泛应用于电子设备中的显示屏。

它可以显示各种图像和文本,并且广泛应用于电脑、手机、电视、手表和其他设备中。

液晶屏的工作原理是通过使用液晶分子和LED背光来控制显示的。

液晶分子是一种化学物质,它只会在不同的电场下发生旋转,而不是在光的影响下发生变化。

液晶分子通常被放置在两个薄膜之间,两个薄膜之间会被加入电极,从而可以通过电场来调整液晶分子的方向。

这些薄膜通常由透明材料,比如PET (聚酯),构成。

液晶屏通常分为三个部分:前电极、后电极和液晶层。

前电极和后电极之间是液晶层,在电场调控下可以能够改变液晶分子的方向,从而可以控制所显示的图像内容。

在光学功能上,液晶屏上的每个像素都有一个液晶分子,这些液晶分子会固定方向,使得它们的交互能够调整光不透过或透过的程度,从而显示所需要的图像。

另外,液晶屏还需要LED背光来照亮液晶层,从而显示图像。

LED背光通常由许多小的LED灯条组成,这些灯条位于液晶屏的背面。

液晶分子通过调节电场来控制光的透过或不透过,从而显示图像。

在使用液晶屏时,图像首先被分解成很多像素点,每个像素点所需要的颜色信息被放置在一个透明的单元格中。

每个单元格包括一个红色染料、绿色染料和蓝色
染料组成,通过液晶分子来控制三种颜色的比例,从而达到精准色彩。

总的来说,液晶屏是通过液晶分子和LED背光来控制光的透明度,从而实现图像和文本的显示。

通过使用电场来控制液晶分子的方向,从而实现图像的控制。

液晶分子控制光透过或不透过,从而显示所需要的图像。

液晶显示原理

液晶显示原理

液晶显示原理
液晶是一种介于固体和液体之间的物质,其特点是具有液体的流动性,同时又具有固体的结晶性。

液晶分为向列型液晶和扭曲型液晶两种。

向列型液晶是指液晶分子在没有电场作用下呈现出规则的排列,液晶
分子的长轴与平面垂直,并且在分子间形成准周期性的结构。

扭曲型液晶
则是指液晶分子在没有电场作用下呈现出扭曲排列,呈螺旋型结构。

液晶显示器的工作原理可以简单分为三个步骤:
第一步是光的偏振。

当光线通过液晶层时,液晶分子会将光的振动方
向加以限制,使得光只能在特定方向上振动,这就是光线的偏振。

第二步是电场作用。

通过施加电压,可以在液晶层中产生电场,使得
液晶分子发生扭曲或者重新排列。

在向列型液晶中,电场作用会使得分子
的长轴与电场方向对齐,而在扭曲型液晶中,电场作用会使分子扭曲变形。

第三步是光的调节。

由于液晶材料对光的偏振特性,当光线通过液晶
层时,光的传播路径会受到液晶分子的影响,从而可以实现光的控制和调节。

根据电场的不同作用,液晶显示器可以实现开关、亮度调节和颜色调
节等功能。

在液晶显示器中,通常会通过加热器或者背光源等方式提供光源。


源照射在液晶层上,然后通过液晶分子的调节,其中特定振动方向的光线
被控制通过或者屏蔽,最终形成图像。

液晶显示原理具有体积小、重量轻、功耗低、显示效果好等优点,在
计算机显示器、电视、手机等设备中得到广泛应用。

随着科技的发展,液
晶显示技术也在不断进步,如IPS、AMOLED等技术的出现,使得液晶显示器的画质和透明度等方面得到了进一步提高和改善。

液晶屏工作原理

液晶屏工作原理

液晶屏工作原理
液晶屏是一种广泛用于显示器和电视等设备上的显示技术。

它的核心原理基于液晶分子的电光效应和光偏振特性。

液晶屏由两片平行的玻璃基板组成,中间充满了液晶分子。

每个液晶分子都是一个长而细的有机分子,它们有一定的电导性,可以用电场控制它们的方向。

在液晶屏中,液晶分子通常是无序排列的,也就是说它们的朝向是随机的。

当电流通过液晶屏中的导线时,产生的电场会使液晶分子发生排列,使得它们的朝向趋于一致。

液晶分子有一个特殊的性质,即它们可以通过电场控制光的偏振方向。

当两片偏振器垂直排列时,光线会被第一个偏振器过滤,无法通过液晶屏。

但是当液晶分子排列一致时,它们可以使光线的偏振方向旋转一定角度,这样经过液晶屏的光线就可以通过第二个偏振器了。

液晶屏中的每个像素都由一个电极和一个液晶分子组成。

当电流通过电极时,在液晶屏中的液晶分子会排列成特定的方式,使得光线可以通过或阻塞,从而形成黑色或彩色的像素。

液晶屏的工作原理可以通过控制电流的大小和方向来改变液晶分子的排列方式,从而实现像素的强度和颜色的变化。

这就是为什么液晶显示器可以显示丰富的图像和视频内容的原因。

总的来说,液晶屏的工作原理基于液晶分子的电光效应和光偏
振特性,通过控制电场来控制液晶分子的排列方式,从而实现显示内容的变化。

液晶显示屏工作原理

液晶显示屏工作原理

液晶显示屏工作原理液晶显示屏是现代电子产品中常见的显示技术,它广泛应用于电视、手机、电脑显示器等设备中。

本文将介绍液晶显示屏的工作原理。

一、液晶液晶是一种介于固体和液体之间的物质状态,它具有流动性和晶体性质。

液晶分为向列状液晶和扭曲状液晶两种类型。

在液晶显示屏中,扭曲状液晶常被使用。

二、液晶分子的排列液晶分子具有长而细的形状,可以分为正面和反面。

在液晶显示屏中,液晶分子被排列成一种特定的结构,称为扭曲结构。

这种排列方式使得光线通过液晶分子时会发生改变。

三、液晶显示屏的结构液晶显示屏由玻璃基板、液晶层、导电玻璃基板和偏光层组成。

液晶分子处于两片玻璃基板之间的液晶层中。

四、电场的作用液晶显示屏通过应用电场来控制液晶分子的排列。

当电场施加在液晶层上时,液晶分子的结构会发生改变,从而对光线的传播产生影响。

五、双折射现象液晶分子的变化会导致双折射现象,即光线在通过液晶层时会分为两束光线,分别沿着不同的方向传播。

这两束光线分别为O光和E光,它们的偏振方向垂直。

六、偏光器的作用液晶显示屏中的偏光器可使只有特定偏振方向的光线通过。

当O光或E光通过偏光器后,只有与其偏振方向相同的光线能够通过,而垂直偏振方向的光线则被阻挡。

七、液晶分子的操控液晶显示屏通过控制电场的大小来操控液晶分子的排列。

当电场施加在液晶层上时,液晶分子会在电场作用下发生扭曲,扭曲程度由电场的强弱决定。

八、液晶显示原理液晶显示屏中的每个像素由液晶分子构成,通过对液晶分子的操控,可以控制该像素的透光性。

当没有电场施加在液晶层上时,液晶分子呈现扭曲排列,使得光线通过时双折射现象显现,无法通过偏光器。

此时,该像素呈现黑色。

九、液晶显示屏的色彩液晶显示屏可以通过改变液晶分子排列的方式来控制透光性,从而实现不同的颜色显示。

通常,液晶显示屏的像素由红、绿、蓝三种基本颜色的液晶分子组成,通过调节电场的强度来控制不同颜色分子的扭曲程度,从而呈现出各种颜色。

十、总结液晶显示屏利用液晶分子的特性和电场的作用,实现了对光的控制,从而显示出各种图像和色彩。

lcd显示屏的工作原理

lcd显示屏的工作原理

lcd显示屏的工作原理
液晶显示屏(LCD)的工作原理是利用液晶分子的光学性质。

液晶是一种具有特殊分子结构的有机化合物,可以在电场作用下改变分子的排列和取向。

LCD显示屏的核心部件是液晶层,液晶层由两块玻璃片之间
夹持涂有液晶分子的涂层组成。

液晶分子排列的方式有三种:向列向列(TN)、逆向列向列(STN)和垂直排列(VA)。

液晶分子的排列情况决定了光的透过和阻挡的程度。

当没有电场作用时,液晶分子呈现特定的排列状态,被称为初始状态。

光线经过这个状态的液晶层时,会发生偏振方向的旋转。

光经过一个偏振片后,会有一部分光通过,一部分光被阻挡。

这就是液晶显示屏的黑色状态。

当电场作用于液晶层时,电场会改变液晶分子的取向。

液晶分子的取向改变会导致初始状态时的偏振方向的旋转角度发生变化。

于是,透过液晶层的光的偏振方向也发生了变化。

这时,透过偏振片的光的亮度会增加,显示为亮色状态。

液晶显示屏的彩色显示是通过三原色(红、绿、蓝)的组合来实现的。

通常,液晶显示屏由数百至数千个微小的像素点组成,每个像素点都包含红、绿、蓝三种颜色的滤光片。

通过控制电场的作用,可以改变液晶分子在每个像素点处的排列状态,从而选择性地允许红、绿、蓝三种光通过。

这样,液晶显示屏就可以显示出各种颜色的图像。

总的来说,LCD显示屏的工作原理就是利用液晶分子在电场作用下的排列和取向变化来调节光的透过和阻挡,从而实现图像的显示。

液晶显示屏工作原理

液晶显示屏工作原理

液晶显示屏工作原理液晶显示屏是一种广泛应用于电子产品中的显示设备,它的工作原理是利用液晶材料的光学特性来显示图像和文字。

在液晶显示屏中,液晶分子的排列状态受到电场的控制,从而改变光的透过程度,实现图像的显示。

下面将详细介绍液晶显示屏的工作原理。

首先,液晶显示屏的基本结构包括液晶层、玻璃基板、导电层和偏光片等组成。

液晶层是由液晶分子组成的,它们具有各向同性和各向异性的特性。

当液晶分子排列有序时,光线能够透过液晶层,而当液晶分子排列无序时,光线则被阻挡。

玻璃基板上涂有导电层,可以在液晶层上建立电场,从而控制液晶分子的排列状态。

偏光片则用于调节光的偏振方向,使得显示的图像能够清晰可见。

其次,液晶显示屏的工作原理是通过改变液晶分子排列状态来控制光的透过程度。

液晶分子在电场作用下会发生排列变化,从而改变光的透过程度。

当液晶分子排列有序时,光线能够透过液晶层,显示出明亮的图像;而当液晶分子排列无序时,光线被阻挡,显示出黑暗的图像。

通过控制电场的强弱和方向,可以实现液晶分子的有序排列,从而显示出不同的图像和文字。

最后,液晶显示屏的工作原理还涉及到液晶分子的扭曲结构和各向异性。

液晶分子在不同的电场作用下会发生扭曲,从而改变光的透过程度。

这种扭曲结构是由于液晶分子本身的各向异性特性所导致的。

通过控制电场的方向和强度,可以实现液晶分子的扭曲排列,从而显示出清晰的图像和文字。

综上所述,液晶显示屏的工作原理是通过控制液晶分子的排列状态来控制光的透过程度,从而实现图像和文字的显示。

液晶显示屏具有功耗低、显示效果好、体积薄等优点,因此在电子产品中得到了广泛的应用。

希望通过本文的介绍,读者能够更加深入地了解液晶显示屏的工作原理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液晶屏的工作原理
(资料来源:中国联保网)
简单的来说,屏幕能显示的基本原理就是在两块平行板之间填充液晶材料,通过电压来改变液晶材料内部分子的排列状况,以达到遮光和透光的目的来显示深浅不一,错落有致的图象,而且只要在两块平板间再加上三元色的滤光层,就可实现显示彩色图象。

认识了它的结构和原理,了解了它的技术和工艺特点,才能在选购时有的放矢,在应用和维护时更加科学合理。

液晶是一种有机复合物,由长棒状的分子构成。

在自然状态下,这些棒状分子的长轴大致平行。

LCD第一个特点是必须将液晶灌入两个列有细槽的平面之间才能正常工作。

这两个平面上的槽互相垂直(90度相交),也就是说,若一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90度扭转的状态。

由于光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转90度。

但当液晶上加一个电压时,分子便会重新垂直排列,使光线能直射出去,而不发生任何扭转。

LCD的第二个特点是它依赖极化滤光片和光线本身,自然光线是朝四面八方随机发散的,极化滤光片实际是一系列越来越细的平行线。

这些线形成一张网,阻断不与这些线平行的所有光线,极化滤光片的线正好与第一个垂直,所以能完全阻断那些已经极化的光线。

只有两个滤光片的线完全平行,或者光线本身已扭转到与第二个极化滤光片相匹配,光线才得以穿透。

一方面,LCD正是由这样两个相互垂直的极化滤光片构成,所以在正常情况下应该阻断所有试图穿透的光线。

但是,由于两个滤光片之间充满了扭曲液晶,所以在光线穿出第一个滤光片后,会被液晶分子扭转90度,最后从第二个滤光片中穿出。

另一方面,若为液晶加一个电压,分子又会重新排列并完全平行,使光线不再扭转,所以正好被第二个滤光片挡住。

总之,加电将光线阻断,不加电则使光线射出。

当然,也可以改变LCD 中的液晶排列,使光线在加电时射出,而不加电时被阻断。

但由于液晶屏幕几乎总是亮着的,所以只有“加电将光线阻断”的方案才能达到最省电的目的。

主动矩阵式液晶屏
TFT-LCD液晶显示器的结构与TN-LCD液晶显示器基本相同,只不过将TN-
LCD上夹层的电极改为FET晶体管,而下夹层改为共通电极。

TFT-LCD液晶显示器的工作原理与TN-LCD却有许多不同之处。

TFT-
LCD液晶显示器的显像原理是采用“背透式”照射方式。

当光源照射时,先通过下偏光板向上透出,借助液晶分子来传导光线。

由于上下夹层的电极改成FET电极和共通电极,在FE T电极导通时,液晶分子的排列状态同样会发生改变,也通过遮光和透光来达到显示的目
的。

但不同的是,由于FET晶体管具有电容效应,能够保持电位状态,先前透光的液晶分子会一直保持这种状态,直到FET电极下一次再加电改变其排列方式为止。

被动矩阵式液晶屏
TN-LCD、STN-LCD和DSTN-
LCD之间的显示原理基本相同,不同之处是液晶分子的扭曲角度有些差别。

下面以典型的TN-LCD为例,向大家介绍其结构及工作原理。

在厚度不到1厘米的TN-
LCD液晶显示屏面板中,通常是由两片大玻璃基板,内夹着彩色滤光片、配向膜等制成的夹板,外面再包裹着两片偏光板,它们可决定光通量的最大值与颜色的产生。

彩色滤光片是由红、绿、蓝三种颜色构成的滤片,有规律地制作在一块大玻璃基板上。

每一个像素是由三种颜色的单元(或称为子像素)所组成。

假如有一块面板的分辨率为1280×1024,则它实际拥有3840×1024个晶体管及子像素。

每个子像素的左上角(灰色矩形)为不透光的薄膜晶体管,彩色滤光片能产生RGB三原色。

每个夹层都包含电极和配向膜上形成的沟槽,上下夹层中填充了多层液晶分子(液晶空间不到5×10-
6m)。

在同一层内,液晶分子的位置虽不规则,但长轴取向都是平行于偏光板的。

另一方面,在不同层之间,液晶分子的长轴沿偏光板平行平面连续扭转90度。

其中,邻接偏光板的两层液晶分子长轴的取向,与所邻接的偏光板的偏振光方向一致。

在接近上部夹层的液晶分子按照上部沟槽的方向来排列,而下部夹层的液晶分子按照下部沟槽的方向排列。

最后再封装成一个液晶盒,并与驱动IC、控制IC与印刷电路板相连接。

在正常情况下光线从上向下照射时,通常只有一个角度的光线能够穿透下来,通过上偏光板导入上部夹层的沟槽中,再通过液晶分子扭转排列的通路从下偏光板穿出,形成一个完整的光线穿透途径。

而液晶显示器的夹层贴附了两块偏光板,这两块偏光板的排列和透光角度与上下夹层的沟槽排列相同。

当液晶层施加某一电压时,由于受到外界电压的影响,液晶会改变它的初始状态,不再按照正常的方式排列,而变成竖立的状态。

因此经过液晶的光会被第二层偏光板吸收而整个结构呈现不透光的状态,结果在显示屏上出现黑色。

当液晶层不施任何电压时,液晶是在它的初始状态,会把入射光的方向扭转90度,因此让背光源的入射光能够通过整个结构,结果在显示屏上出现白色。

为了达到在面板上的每一个独立像素都能产生你想要的色彩,多个冷阴极灯管必须被使用来当作显示器的背光源。
