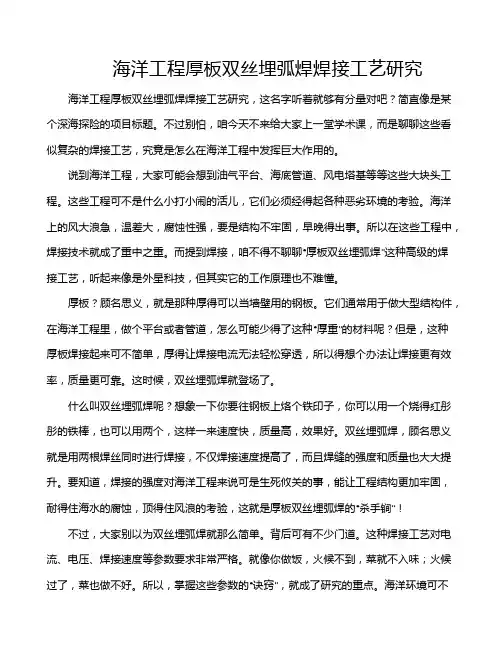

海洋工程厚板双丝埋弧焊焊接工艺研究
海洋工程厚板双丝埋弧焊焊接工艺研究海洋工程厚板双丝埋弧焊焊接工艺研究,这名字听着就够有分量对吧?简直像是某个深海探险的项目标题。
不过别怕,咱今天不来给大家上一堂学术课,而是聊聊这些看似复杂的焊接工艺,究竟是怎么在海洋工程中发挥巨大作用的。
说到海洋工程,大家可能会想到油气平台、海底管道、风电塔基等等这些大块头工程。
这些工程可不是什么小打小闹的活儿,它们必须经得起各种恶劣环境的考验。
海洋上的风大浪急,温差大,腐蚀性强,要是结构不牢固,早晚得出事。
所以在这些工程中,焊接技术就成了重中之重。
而提到焊接,咱不得不聊聊“厚板双丝埋弧焊”这种高级的焊接工艺,听起来像是外星科技,但其实它的工作原理也不难懂。
厚板?顾名思义,就是那种厚得可以当墙壁用的钢板。
它们通常用于做大型结构件,在海洋工程里,做个平台或者管道,怎么可能少得了这种“厚重”的材料呢?但是,这种厚板焊接起来可不简单,厚得让焊接电流无法轻松穿透,所以得想个办法让焊接更有效率,质量更可靠。
这时候,双丝埋弧焊就登场了。
什么叫双丝埋弧焊呢?想象一下你要往钢板上烙个铁印子,你可以用一个烧得红彤彤的铁棒,也可以用两个,这样一来速度快,质量高,效果好。
双丝埋弧焊,顾名思义就是用两根焊丝同时进行焊接,不仅焊接速度提高了,而且焊缝的强度和质量也大大提升。
要知道,焊接的强度对海洋工程来说可是生死攸关的事,能让工程结构更加牢固,耐得住海水的腐蚀,顶得住风浪的考验,这就是厚板双丝埋弧焊的“杀手锏”!不过,大家别以为双丝埋弧焊就那么简单。
背后可有不少门道。
这种焊接工艺对电流、电压、焊接速度等参数要求非常严格。
就像你做饭,火候不到,菜就不入味;火候过了,菜也做不好。
所以,掌握这些参数的“诀窍”,就成了研究的重点。
海洋环境可不友好。
海风咆哮,气温极端,湿气重,焊接时的温度波动和环境条件也得特别注意。
要是焊接不当,可能导致焊缝有缺陷,甚至会影响整个结构的安全性。
说到这里,可能有人会问了,双丝埋弧焊这么厉害,它是不是就能解决所有问题呢?哎,别急。
钢结构双丝埋弧焊焊接工艺规程
双丝埋弧焊焊接工艺规程编制:审批:日期:****钢结构有限公司双丝埋弧焊焊接工艺规程相关国标规范:《钢结构焊接规范》GB50661-2011《埋弧焊用低合金钢焊丝和焊剂》GB/T 12470-2003《埋弧焊焊缝坡口的基本形式和尺寸》GB/T 986-88《厚钢板超声波检验方法》GB/T 2970-2004《焊缝无损检测超声检测技术、检测等级和评定》GB/T 11345-2013焊前准备工作:1.埋弧焊设备:1.1设备型号:龙门式双丝双弧DMM60、悬臂双丝焊XMH-1000/1200、T型双丝焊TM-2×1000/1200等。
1.2检查设备焊接电源及仪表是否正常,电缆线接头及接地线螺母有否松动。
焊接机头上下左右移动装置是否正常,门焊架行走系统是否正常。
导电咀孔径的磨损度、焊丝平直度、送丝软管、焊剂回收装置等是否正常。
2.焊材匹配选择:3.引熄弧板:3.1引熄弧板规格:宽度为100mm,长度为120mm,焊缝引出长度应≥70mm。
3.2引熄弧板使用方法:引熄弧板材质、坡口形式应与母材等同,焊接完毕后应用气割切除,严禁锤击去除;3.3在引熄弧板上引熄弧,严禁在焊接部位引熄弧;3.4引熄弧板形式:焊接热处理工艺:预热1.“--”表示焊接环境在00以上时,可不采取预热措施;2.预热的加热区域应在焊缝两侧,宽度应大于焊件施焊处板厚的1.5倍,且不应小于100mm,预热温度宜在焊件受热背面测量,测量点应在离电弧经过前的焊接点各方向不小于75mm处,当采用火焰加热器预热是正面测温应在火焰离开后进行;3.当采用非氢焊接材料焊接方法焊接时,预热温度应比表中规定的温度提高200C;4.当母材施焊温度低于00C时,应根据焊接作业环境、钢材牌号及钢板厚度的具体情况将表中预热温度适当增加,且应在焊接过程中保存这一最低道间温度;5.焊接接头板厚不同时,应按接头中较厚板的板厚选择最低预热温度和道间温度。
6.焊接接头材质不同时,应按接头中较高强度及碳当量的钢材选择最低预热温度。
焊接技术工作总结(精选多篇)
焊接技术工作总结(精选多篇)第一篇:焊接技术工作总结焊接技术工作总结近年来,航空航天、交通运输、海洋工程等工业的发展,极大地推动了焊接技术的发展。
伴随着产品、结构、材料、使用条件的多种多样,对焊接质量的要求越来越高,焊接工作量逐渐上升。
据资料统计,我国焊接工作量已达到世界焊接强国的水平。
因此,提高焊接生产效率和焊接质量,减少焊接缺陷存在的高效焊接方法成为实际生产的迫切要求。
目前,大量高效焊接方法和不同焊接工艺的组合都已应用于各种不同生产工艺中。
提高焊接生产效率,一方面是为了降低焊接成本,提高焊接生产效率,从某种角度上讲,主要是由单位时间内填充金属的熔化量-熔敷速度来衡量的。
但提高熔敷速度意味着热输入的增加,对于采用单一电弧焊接而言,为了防止由于热输入增加而引起的焊接变形,一般采用提高焊接速度。
但因焊接速度的提高易产生未焊透、焊道不连续、咬边等缺陷,应用双弧焊可避免上述缺陷的产生。
目前,从国内外对双弧焊接工艺方法研究的现状来看,按电弧的种类与位置来分,其研究主要集中在三个方面:单面双弧焊、复合双弧焊、双面双弧焊。
1 、单面双弧焊单面双弧焊一般而言就是指双丝焊接,它包括采用单个焊枪配上填丝或双焊丝和双焊枪的双丝焊接。
由于单面双弧提高了焊接速度,减小了单位时间内焊缝成形的热输入,因而热影响区减小,接头力学性能提高。
对于双弧焊的研究,国内外都是从双丝埋弧焊开始的,该技术已经在生产中得到了应用,后来又在窄间隙焊上得到了应用,近几年来对双丝熔化极焊研究的相对比较多。
2 、复合双弧焊复合双弧是指采用不同种类的电弧或热源相结合进行焊接的方法。
对于复合双弧的研究,电弧并不限于普通意义的电弧概念,它也包括了电子束、激光等高能束热源。
3双面双弧焊双面电弧焊接(dsaw)是一种新近发展的新工艺,是指采用两个同种电弧或不同的电弧在工件的两面同时操作的焊接工艺。
它的应用极大地促进了焊接生产率的提高,但它易受焊接位置限制。
双丝埋弧焊焊接工艺
双丝埋弧焊焊接工艺1 双弧双丝埋弧焊的原理和特点双丝埋弧焊的原理:埋弧焊的工作原理如图1-1所示,焊接电源的两极分别接导电嘴和焊件。
但是由于每根焊丝流经的电流磁场会对另一根焊丝底下的电弧产生电磁作用力,双丝电弧将因流经同向电流而相互吸引,如图1-2,使这种双丝埋弧焊过程具有以下特点:图1-2双丝焊时电弧相互吸引1、双丝埋弧焊接有两根独立的焊丝,焊接电流分别通过两根焊丝,焊丝间距小于50mm时形成一个共熔池,焊丝间距大于50mm时形成两个独立的熔池,较长的熔池长度,是冶金反应更为充分。
前丝采用大电流、低电压;后丝采用小电流、高电压,以期达到提高焊接速度和改善焊缝成形的目的电弧热使焊丝、焊机及母材局部熔化和部分蒸发。
2、双丝间距足够小时,双丝电弧实际上形成一个熔池,其形状将受到双丝排列方式及丝间距的控制,当双丝沿焊接方向串列时,熔池将沿焊接线呈细长椭圆,从而有利于形成窄而深的焊缝;当双丝并列时,熔池深度减低而宽度增大,显然这将特别适合于堆焊的要求;如果把双丝作不同角度斜列,则熔池形状将介于上述两者之间。
加上焊丝间距及焊接电流、电压、焊速和焊缝坡口尺寸的调整,使其焊缝横截面形状、熔深、熔宽、稀释率拥有相当宽的调整余地,可以满足薄板和厚板、对接和角接及表面堆焊的多种应用要求。
3、双丝双弧埋弧焊由于是双电弧单熔池,不仅实现高速焊接,而且热循环过程相对较慢,有利于焊缝中微量元素的扩散,提高焊缝性能。
双丝双弧埋弧焊采用双电源,双焊丝(电极),前道直流后道交流。
前电极为直流,采用大焊接电流低电弧电压,充分发挥直流电弧的穿透力,获得大熔深;后电极为交流,采用相对较小焊接电流大电弧电压,增加熔宽,克服前道大电流可能形成的熔化金属堆积,配合高速度焊接,从而形成美观的焊缝成形。
由于前道电弧给后道焊接提供了预热功能,还可以大幅度减低电力消耗。
焊接主要工艺参数包括焊接电流、电压以及焊接速度。
其中焊接电流是决定焊丝熔化速度、熔透深度和母材熔化量的最重要参数,增大焊接电流,会使电弧的热功率和电弧力都有所增加,导致焊缝熔深增大,焊丝熔化量增加,余高增大,而熔宽变化不大,造成焊缝形状系数变小。
双丝埋弧焊焊接工艺
双丝埋弧焊焊接工艺1双弧双丝埋弧焊的原理和特点双丝埋弧焊的原理:埋弧焊的工作原理如图1-1所示,焊接电源的两极分别接导电嘴和焊件。
但是由于每根焊丝流经的电流磁场会对另一根焊丝底下的电弧产生电磁作用力,双丝电弧将因流经同向电流而相互吸引,如图1-2,使这种双丝埋弧焊过程具有以下特点:图1-2双丝焊时电弧相互吸引1、双丝埋弧焊接有两根独立的焊丝,焊接电流分别通过两根焊丝,焊丝间距小于50mm时形成一个共熔池,焊丝间距大于50mm时形成两个独立的熔池,较长的熔池长度,是冶金反应更为充分。
前丝采用大电流、低电压;后丝采用小电流、高电压,以期达到提高焊接速度和改善焊缝成形的目的电弧热使焊丝、焊机及母材局部熔化和部分蒸发。
2、双丝间距足够小时,双丝电弧实际上形成一个熔池,其形状将受到双丝排列方式及丝间距的控制,当双丝沿焊接方向串列时,熔池将沿焊接线呈细长椭圆,从而有利于形成窄而深的焊缝;当双丝并列时,熔池深度减低而宽度增大,显然这将特别适合于堆焊的要求;如果把双丝作不同角度斜列,则熔池形状将介于上述两者之间。
加上焊丝间距及焊接电流、电压、焊速和焊缝坡口尺寸的调整,使其焊缝横截面形状、熔深、熔宽、稀释率拥有相当宽的调整余地,可以满足薄板和厚板、对接和角接及表面堆焊的多种应用要求。
3、双丝双弧埋弧焊由于是双电弧单熔池,不仅实现高速焊接,而且热循环过程相对较慢,有利于焊缝中微量元素的扩散,提高焊缝性能。
双丝双弧埋弧焊采用双电源,双焊丝(电极),前道直流后道交流。
前电极为直流,采用大焊接电流低电弧电压,充分发挥直流电弧的穿透力,获得大熔深;后电极为交流,采用相对较小焊接电流大电弧电压,增加熔宽,克服前道大电流可能形成的熔化金属堆积,配合高速度焊接,从而形成美观的焊缝成形。
由于前道电弧给后道焊接提供了预热功能,还可以大幅度减低电力消耗。
焊接主要工艺参数包括焊接电流、电压以及焊接速度。
其中焊接电流是决定焊丝熔化速度、熔透深度和母材熔化量的最重要参数,增大焊接电流,会使电弧的热功率和电弧力都有所增加,导致焊缝熔深增大,焊丝熔化量增加,余高增大,而熔宽变化不大,造成焊缝形状系数变小。
双丝电弧焊技术
双丝电弧焊技术随着全球制造业竞争趋势的加剧,人们对于焊接质量以及焊接效率的要求越来越高,因此提高焊接效率和焊接质量,同时降低生产成本成为了众多焊接工作者追求的目标。
对于焊接效率的提高主要有两种途径:其一是通过提高焊接速度,主要是针对薄板件焊接:另外一种是提高焊丝的熔敷率,主要是针对中、厚板焊接。
