皮带胶接工艺培训资料
皮带粘接工艺
皮带粘接工艺1、工作地址；工作地址应选择洁净、光亮、宽阔、干燥的地址作为胶接地址，温度最好控制在 15-25 ℃，这样能够保证接头胶料的粘合性和弹性。
严禁采纳开放式火焰取暖，防止惹起胶料和洁净剂焚烧、爆炸，及焚烧剩余物对接头地区的污染。
保证无扬尘等不良要素。
2、工作台工作台的高度要等于硫化器下部的高度，宽度等于大于皮带机的宽度，长度是接头长度的倍，工作台应能够固定在皮带机上，而且固定住胶带，以保证接头地点不会滑动错位，工作台摆放在硫化器两头。
3、粘接（1）斜度； La—20°=带宽 *（2）当前散粮皮带机皮带均为两层线、三层线、四层线层数； 4 层线 =阶梯尺寸为 200mm*200mm*200mm3 层线 =阶梯尺寸为 300mm*300mm2 层线 =阶梯尺寸为 600mm封口均为 40mm（ 2）划线；将胶带平坦搁置在工作平台上，接头部位擦抹洁净，按 20°角切段；角度原则为右上角，切割线：边胶切割线及芯胶切口线，阶梯节距线。
剥离的次序是：先第一层，再第二层，挨次进行，即从后部开始，向端部推进。
剖切时，注意不要损害下一层胶布。
一般是两次剖切，第一次切印，第二次是切断，俗称“两刀法” 。
第二次剖切时，务必当心，并要使劲。
（3）、以切断处切口为基准，在里外双侧作出加工标志，依据阶梯式的拨线层，埋胶部宽 40mm，也就是封口胶。
（4）、将皮带端部反转，剥去离端部 40mm的覆盖胶，端部双侧边胶也应切去。
（5）、在将皮带返回，按阶梯线用刀切割第一层芯体，用起层器（螺丝刀）侧45°挑起芯体，注意用起层器（螺丝刀）时不得损害下一层芯体。
（6）、用桃钳将帆布拔起约 50mm，用扒皮机将皮带第一层拔起，（7）、第二阶梯按前述要领进行剥离，注意，仅剥离一层芯体（8）、上述要领频频进行，直至各阶梯所有加工完成，（9）、切去俩侧残留的橡胶，橡胶面应与各阶梯的芯风光相平，在侧部垫上东西，切割就较为简单。

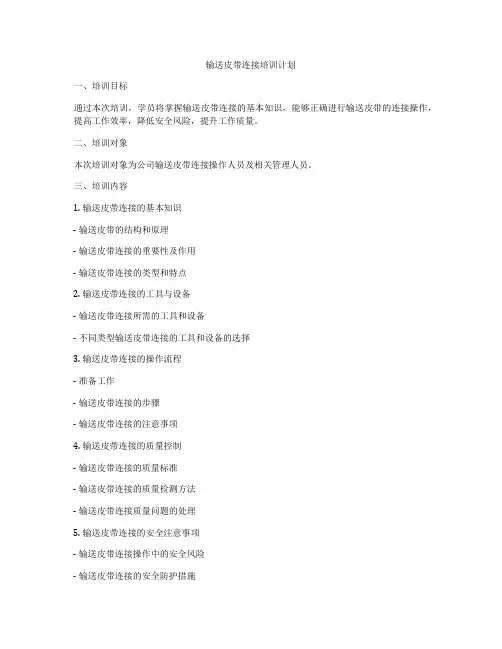

输送皮带连接培训计划
输送皮带连接培训计划一、培训目标通过本次培训，学员将掌握输送皮带连接的基本知识，能够正确进行输送皮带的连接操作，提高工作效率，降低安全风险，提升工作质量。
二、培训对象本次培训对象为公司输送皮带连接操作人员及相关管理人员。
三、培训内容1. 输送皮带连接的基本知识- 输送皮带的结构和原理- 输送皮带连接的重要性及作用- 输送皮带连接的类型和特点2. 输送皮带连接的工具与设备- 输送皮带连接所需的工具和设备- 不同类型输送皮带连接的工具和设备的选择3. 输送皮带连接的操作流程- 准备工作- 输送皮带连接的步骤- 输送皮带连接的注意事项4. 输送皮带连接的质量控制- 输送皮带连接的质量标准- 输送皮带连接的质量检测方法- 输送皮带连接质量问题的处理5. 输送皮带连接的安全注意事项- 输送皮带连接操作中的安全风险- 输送皮带连接的安全防护措施- 输送皮带连接事故的应急处理四、培训方式本次培训采用理论教学与实际操作相结合的方式，既有课堂讲解，又有现场演示和实践操作。
同时，为了保证培训效果，特邀请经验丰富的专业人员进行指导。
五、培训计划1. 培训时间：3天2. 培训地点：公司内部设施3. 培训日程安排：第一天：- 输送皮带连接的基本知识讲解- 输送皮带连接工具和设备的介绍- 输送皮带连接的操作流程演示第二天：- 学员实际操作演练- 输送皮带连接的质量控制讲解- 输送皮带连接的质量检测实例演示第三天：- 输送皮带连接的安全注意事项讲解- 输送皮带连接操作中的安全防护措施讲解- 输送皮带连接实操考核及结业答辩六、培训师资建设本次培训将邀请具有丰富实践经验和教学经验的专业人员授课，确保培训内容和质量。
同时，公司内部也将安排相关技术人员配合培训师进行指导和辅导。
七、培训效果评估为了确保培训效果，公司将进行培训前、培训中和培训后的效果评估。
通过考试、实操考核和结业答辩等方式对学员的学习成果进行评价，同时还将收集学员对培训内容和师资的满意度调查，及时调整和改进培训方案。
皮带胶接工艺培训资料
选择合适的胶粘剂和工艺参 数，确保皮带之间的粘合强
度和稳定性。
01
02
03
在涂胶和贴合过程中要保持 清洁，避免杂质和灰尘影响
胶接质量。
在加压和固化过程中要保持 适当的压力和时间，以确保
胶粘剂充分固化。
04
05
在冷却过程中要注意观察皮 带的变形情况，如有异常应
及时处理。
03
皮带胶接工艺设备与工具
皮带胶接工艺设备介绍
在皮带胶接过程中，需要选择 合适的胶粘剂和工艺参数，以 确保皮带之间的粘合强度和稳 定性。
皮带胶接工艺操作流程
准备工作
检查皮带的表面质量，确 保无油污、灰尘等杂质。 根据需要选择合适的胶粘 剂和工具。
表面处理
对皮带表面进行打磨、清 洁等处理，以提高胶粘剂 的粘附力。
涂胶
将胶粘剂均匀地涂抹在皮 带表面上，确保涂层均匀 、无气泡。
胶接质量。
加强质量检测
03
增加质量检测频次，对不合格产品进行返工或报废，避免问题
产品流入市场。
05皮带Βιβλιοθήκη 接工艺安全操作规范及 应急处理措施
皮带胶接工艺安全操作规范
操作前检查
对皮带、胶接机、工具 等进行检查，确保设备
完好无损。
防护措施
操作人员应佩戴防护眼 镜、手套等个人防护用
品，避免受伤。
胶接操作
皮带胶接工艺操作流程
贴合
固化
将两条皮带贴合在一起，确保位置准 确、平整。
保持加压状态一定时间，使胶粘剂充 分固化。
加压
通过加压设备对皮带进行加压，以确 保胶粘剂充分固化。
皮带胶接工艺操作流程
冷却
释放加压设备，让皮带自然冷却 。
皮带胶接工艺培训资料
皮带胶接工艺培训资料皮带胶接工艺是一种常见的工业制造工艺，用于连接细胞核与其背景结构之间的粘合剂。
它具有固定、牢固和耐久的特点，在工业生产中起着重要的作用。
本文将介绍皮带胶接工艺的基本原理、应用范围以及操作注意事项。
一、皮带胶接工艺的基本原理皮带胶接工艺是利用胶材的粘性将两个物体连接在一起的工艺。
其基本原理可以概括为以下几个步骤：第一步，清洁表面。
在进行胶接之前，需要将被粘合的物体表面进行清洁，以确保无尘、无油、无杂质。
第二步，涂胶。
将胶液均匀地涂覆在要粘接的表面上，注意涂胶的厚度要均匀一致，以保证粘接质量。
第三步，压合。
将两个被粘合的表面对准，然后进行压合，在一定的时间和压力下，使胶液与物体表面完全接触。
第四步，固化。
待压合一段时间后，胶液会渐渐变硬，形成牢固的连接。
二、皮带胶接工艺的应用范围皮带胶接工艺广泛应用于各个领域的工业制造中，常见的应用包括以下几个方面：1. 皮带胶接在汽车制造业中的应用。
汽车制造中，皮带胶接常常用于连接汽车零部件，如风扇、发动机盖、车门等。
它能够确保零部件牢固固定，提高汽车的安全性能。
2. 皮带胶接在电子产品制造业中的应用。
在电子产品制造过程中，常常需要将不同的电子元件进行粘接，以保证电路板的正常运行。
皮带胶接工艺可以实现精准的粘接，确保电子元件之间的连接牢固可靠。
3. 皮带胶接在建筑领域中的应用。
在建筑领域中，人们常常使用皮带胶接来粘接各种建筑材料，如玻璃、金属、石材等。
皮带胶接具有高强度、耐候性好的特点，能够确保建筑物的结构牢固可靠。
4. 皮带胶接在纺织行业中的应用。
在纺织行业中，常常需要将不同的织物进行粘合，以制作服装、鞋帽等产品。
皮带胶接工艺可以实现高效粘合，提高产品的质量和耐用度。
三、皮带胶接工艺的操作注意事项在进行皮带胶接工艺时，需要注意以下几点：1. 选择合适的胶液。
不同的材料需要选择不同的胶液，以确保胶接效果的最佳。
2. 清洁表面。
在进行胶接之前，需要彻底清洁被粘合的表面，以去除灰尘、油污等杂质。
皮带粘接培训计划
皮带粘接培训计划一、培训目的：加强员工对皮带粘接技术的理解和掌握，提高相关操作人员的技能水平，使其能够做好皮带粘接工作，确保设备正常运行，提高生产效率，降低维护成本。
二、培训对象：生产线相关操作人员和维护人员。
三、培训时间：2天四、培训内容：第一天上午：1. 皮带粘接的概念和意义。
2. 皮带粘接的分类和常用粘接方法。
3. 皮带粘接的工作原理和影响因素。
下午：1. 皮带原材料的认识和选用。
2. 皮带粘接前的准备工作。
3. 皮带粘接的步骤和技术要点。
第二天上午：1. 皮带粘接常见问题和解决方法。
2. 皮带粘接后的质量检验标准。
3. 皮带粘接操作规范和注意事项。
下午：1. 现场操作演示和实践训练。
2. 皮带粘接技术考核。
3. 个人总结和评价。
五、培训方法：1. 课堂教学：由专业技术人员讲解相关理论知识，形成系统的学习框架。
2. 讨论交流：鼓励学员们就自己在实际操作中遇到的问题进行交流，促进学员之间的互相学习。
3. 现场操作：设置实际的操作场景，由专业技术人员给予现场指导，让学员们亲身参与操作，加深理解。
4. 考核评估：通过模拟实际操作和理论考核，检验学员们的掌握程度。
六、培训考核：1. 理论考试：包括选择题和简答题，考察学员对皮带粘接理论的掌握程度。
2. 实际操作考核：考察学员在实际操作中的技能和操作规范程度。
七、培训评价：1. 培训后进行学员满意度调查，收集学员对培训内容、培训方式等方面的看法和建议。
2. 根据学员的反馈意见，及时调整和改进培训内容和方式，提高培训效果。
八、培训效果：培训结束后，通过学员考核和实际操作能力的提升，可以评估培训的效果。
1. 学员对皮带粘接技术的理解和掌握程度是否有提高。
2. 学员的操作规范和技能是否得到提升。
3. 培训后实际工作中皮带粘接的质量和效率是否有明显改善。
九、培训总结：通过本次培训，学员们掌握了皮带粘接的理论知识和实际操作技能，提高了工作技能和操作水平，为提高生产效率和降低维护成本奠定了良好基础。
皮带胶接工艺简介PPT课件
三、皮带接头的阶梯形式
接头的阶梯剖切口角度，是胶带接头型式的另一个重要 因数。一般，接头阶梯型式，可以分为四种，如图2所示。
直角形（或称直角），剖切口与胶带中心线成直角，如图2a。 斜角形或称斜口，剖切口与胶带中心线成斜角，如图2b。 人字形或对斜口，剖切口与胶带中心线成对称形双斜角，如图2c
。
三、皮带接头的阶梯形式
25―40分钟。 7、帆布及尼龙皮带的接头形式可以分为：对接和搭接，如图1所示，为
帆布皮带接头型式。
一、皮带接头的方法
图中：（a）对接（b）搭接 1、上复盖胶2、下复盖胶 3、胶布层4、粘合面 a、对接：是使胶带接头两端相 应的芯层（胶布层），处在同 一级阶梯上对口相接。如图1a。 b、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对 口相接，如图1b。 一般来说，帆布胶带的硫化胶接，常采用对接。但是这种接头形式只能 满足粘接强度的不高的胶带。搭接适用于要粘接强度高的皮带粘接，如 尼龙布芯层胶带等。
二、接头强度计算
所谓接头强度的计算，是胶带硫化胶接后，接头抗张强力与胶带 本 体抗张强力之比。一般，胶带接头的抗张强力是由试验测来的；而本身 抗张强力是胶带厂或资料提供的。
目前较常用的计算公式为：1/织物层数*（皮带层数-1）。例如： 三 层的皮带两个台阶，1/3*（3-1）=67%；六层的皮带五个台阶，1/6*（ 6-1）=80%；从而证明了，皮带层数越高，阶梯的强度越大。
四、皮带接头长度计算
接头长度或称粘合长度，决定着接头的粘合面积的大小，又决定着接 头 的强度。接头长度过短，即结合面积小，可能保持不了接头强度。接头过 长，粘合面积增大，强度增大并不明显，意义不大、反而造成接头加工困 难和浪费。
经验证明，对于强度要求不高的帆布芯层胶带，其接头长度等于胶带 的 宽度即可。胶带接头的阶梯层数，随着脚的芯层的不同而等，因为这样会 使接头强度损失太大。一般，接头是每个阶梯的最小长度e按表1选取。实 践证明，表中e值有些偏大，最好通过试验，然后计算来确定其接头长度。
皮带粘接工艺
皮带粘接工艺皮带粘接学习培训一、托电现场的皮带可以分为EP带和ST带，也就是我们通常说的帆布皮带和钢丝带。
帆布皮带的接头形式可以分为：对接和搭接，如图1所示，为帆布皮带接头型式。
图中：（a）对接（b）搭接1、上复盖胶2、下复盖胶3、胶布层4、粘合面a、对接：是使胶带接头两端相应的芯层（胶布层），处在同一级阶梯上对口相接。
如图1a。
b、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对口相接，如图1b。
一般来说，帆布胶带的硫化胶接，常采用对接。
但是这种接头形式只能满足粘接强度的不高的胶带。
搭接适用于要粘接强度高的皮带粘接，如尼龙布芯层胶带等。
托电现场采取搭接方法。
二、接头强度计算所谓接头强度的计算，是胶带硫化胶接后，接头抗张强力与胶带本体抗张强力之比。
一般，胶带接头的抗张强力是由试验测来的；而本身抗张强力是胶带厂或资料提供的。
上述两种接头型式，其强度效率，直观的讲，搭接比对接高，这从公式（1）和（2）清楚估算出来。
搭接：η＝95％―――――――（1）对接：η＝i-1／i*95%――――－（2）式中：η――强度效率；I――胶带芯层（层数）；95％――考虑到在制作接头阶梯时，对芯层由5％的强度损失。
然而，这是国内传统皮带粘接的强度计算，可依据性较小，在天津学习的过程中，讲师用另一种观点来证明了皮带接头强度的计算，公式为：1/织物层数*（皮带层数-1）。
例如：1、三层的皮带两个台阶，1/3*（3-1）=67%；2、六层的皮带五个台阶，1/6*（6-1）=80%；从而证明了，皮带层数越高，阶梯的强度越大。
而这种皮带强度粘接的计算方法，还是可以让人接受的，现场可依据性强，参考价值高。
我个人而言还是较为支持这种观点的。
三、接头的阶梯型式接头的阶梯剖切口角度，是胶带接头型式的另一个重要因数。
一般，接头阶梯型式，可以分为四种，如图2所示。
直角形（或称直角），剖切口与胶带中心线成直角，如图2a。
斜角形或称斜口，剖切口与胶带中心线成斜角，如图2b。
皮带胶接
欠硫阶段（又称预硫阶段）：硫化起步与正硫 化之间的阶段称为欠硫阶段。在此阶段，由于 交联度低，橡胶制品应具备的性能大多还不明 显。尤其是此阶段初期，胶料的交联度很低， 其性能变化甚微，制品没有实用意义。但是到 了此阶段的后期，制品轻微欠硫时，尽管制品 的抗张强度、弹性、伸长率等尚未达到预想的 水平，但其抗撕裂性耐磨性和抗动态裂口性等 则优于正硫化胶料。因此，如果着重要求后几 种性能时，制品可以轻微欠硫。
从实践来看，由于冷硫化胶接工艺条件 比较难掌握，另外粘合剂的质量对接头的 影响非常大，所以不是很稳定。
胶带冷胶接的质量标准
胶带各台阶等分的不均匀度小于1mm 裁剥时对下层带芯的误割深度不得大于带芯厚 度的50%，每个台阶误损长度不超过全长10%
打磨对带芯的毛糙或误损不超过带芯厚度的 25% 接头处胶带边缘应为直线，直线度小于0.3%伸应力和硬度时，硫化 温度可选择较低一些，反之硫化温度宜采用高 一些。
橡胶属于热的不良导体，受热升温较慢。采用 高温硫化很难使内外层胶料同时达到平坦范围， 从而内部出现欠硫化，或者内部恰好出现正硫 化时，而外部已过硫化。为了保证硫化均匀， 在选择硫化温度时，可考虑硫化温度低一些或 采用逐步升温的操作方法。 天然橡胶胶带硫化温度一般控制在145±2℃， 恒温时间30分钟，压力不低于0.5MPa。调整硫 化温度应对应调整恒温时间。
因其作业速度快，一般作为应急措施，或者作 为硫化胶接前的准备工作。
热硫化胶接法
将胶带接头一部分的带芯和胶层，按一定形 式和角度剖切成对称差级，通过胶浆、胶片粘连， 然后在一定的温度、压力条件下加热一段时间， 使得胶片、胶浆发生硫化反应获得较高的连接强 度。这种方法获得的胶接头强度可达原胶带强度 的85% — 90%。 工艺流程如下：
皮带胶接工艺简介.
四、皮带接头长度计算
接头长度或称粘合长度，决定着接头的粘合面积的大小，又决定着接头 的强度。接头长度过短，即结合面积小，可能保持不了接头强度。接头过 长，粘合面积增大，强度增大并不明显，意义不大、反而造成接头加工困 难和浪费。 经验证明，对于强度要求不高的帆布芯层胶带，其接头长度等于胶带的 宽度即可。胶带接头的阶梯层数，随着脚的芯层的不同而等，因为这样会 使接头强度损失太大。一般，接头是每个阶梯的最小长度e按表1选取。实 践证明，表中e值有些偏大，最好通过试验，然后计算来确定其接头长度。
四、皮带接头长度计算
图中：a直角形接头 b斜角形接头 L――接头长度 L′――接头实占长度 e――每个阶梯长度 B――胶带宽度 a――剖切角度。 胶带接头长度计算接下式进行： 直角形：L＝PPPa（1+K）＝PiI／（1+K）――――――（4） L――接头长度（cm） PP――胶带拉断强力（N／cm或Kgf／cm） Pa――接头粘合面拉断强度（N／cm2或Kgf／cm2） Pi――各芯层（胶布层）径向（横向）拉断力（N／cm或Kgf／cm） I――芯层（胶布层）层数 K――安全储备系数，一般：K＝K1+K2+K3 其中：K1――粘合均匀系数，取决于粘合均匀程度，取K1＝0.4－0.9， K2――胶布层加工系数，取决于胶布层表面挫毛加工的损伤程度，取K2＝ 0.8－0.9，K3――硫化减弱系数与硫化质量有关。随着运行时间的增长，
三、皮带接头的阶梯形式
另外一种新的接头阶梯形式叫“指状搭接”方法。
这四种接头阶梯型式，从胶带使用和运行状况来看各有其特点，一般： 直角形阶梯型式：受力集中，当胶带运行时间长时，通过清扫器，卸料器 容易发生接头整体开裂的现象。另外，接触面积小，虽然施工简单，节省 胶带和胶粘剂，但粘结力小。（一般不采用） 人字形阶梯型式：和直角形一样，受力较集中，其接头易发生整体开裂。 另外，形状较复杂很难对合准确。（一般不采用）三、皮带接头的阶梯形式
皮带胶接工艺简介
度剖切成对称差级，通过胶浆、胶片a粘连，然后在一定的温度、压力 3
一、皮带接头的方法
条件下加热一段时间，使得胶片、胶浆发生硫化反应获得较高的连接强
度。 热硫化连接接头是现代较为理想的胶带接头法，如果连接法质量很
高，其接头寿命可同胶带本身的寿命相比，这种方法获得的胶接头强度 可达原胶带强度的85% — 90%。接头可以在任何一种类型的带芯补施 材料上进行，使用一种轻便式，本板压力硫化机进行连接处理，提供硫 化或融接所需要的压力和温度。硫化设备；硫化机，扒皮机，割刀等。 热硫化的缺点；时间长，费用大。
25―40分钟。 7、帆布及尼龙皮带的接头形式可以分为：对接和搭接，如图1所示，
为帆布皮带接头型式。
a
5
一、皮带接头的方法
图中：（a）对接（b）搭接 1、上复盖胶2、下复盖胶 3、胶布层4、粘合面 a、对接：是使胶带接头两端相 应的芯层（胶布层），处在同 一级阶梯上对口相接。如图1a。 b、搭接：是使胶带接头两端相应的芯层，分别处在差一级的阶梯上对 口相接，如图1b。 一般来说，帆布胶带的硫化胶接，常采用对接。但是这种接头形式只能 满足粘接强度的不高的胶带。搭接适用于要粘接强度高的皮带粘接，如 尼龙布芯层胶带等。
工艺流程如下： 1、在胶带裁剥之前，划出待接胶带两端的宽度中心线，以便对齐找正。 （全新或全旧带可以）
2、对于1000－1200mm宽的胶带，裁剥台阶个数一般为胶带层数－1
，长度150－200mm，接头长度为带宽的50%－100%，角度一般
63.5°71.5°、90°。但国外一般采用30°。
a
4一、皮带接头的方法a Nhomakorabea11
四、皮带接头长度计算
皮带胶接工艺培训资料
皮带胶接工艺培训资料
一、引言
近年来，随着工业的发展和需求的增加，皮带胶接工艺在传输
材料和产品的行业中扮演着重要的角色。
皮带胶接工艺是一种将两
个或更多皮带连接在一起的方法，以形成连续传输材料的过程。
本
文将介绍皮带胶接的基本原理、工艺步骤以及常见的故障及其解决
方法。
二、皮带胶接的基本原理
皮带胶接是通过使用特殊的胶水将两个或多个皮带连接在一起。
此工艺的基本原理在于将胶水涂布在皮带的连接部分上，并将其加热，使其固化。
固化后的胶水将两个皮带牢固地连接在一起，以实
现传输材料的连续运输。
三、皮带胶接的工艺步骤
1. 准备工作
在进行皮带胶接之前，首先需要准备好以下工具和材料：
- 皮带胶
- 清洁剂
- 刮刀和刷子
- 加热装置
2. 清洁皮带表面
使用清洁剂将待胶接的皮带表面清洁干净，以确保胶水可以牢固地附着在皮带上。
清洁时要注意避免使用含有溶剂的清洁剂，以免造成皮带损坏。
3. 涂布胶水
使用刮刀或刷子将胶水均匀地涂布在待胶接的皮带表面上。
涂布时要确保胶水的厚度和面积适中，以免影响胶接强度。
4. 加热胶接部分
使用加热装置，对已涂布胶水的皮带进行加热。
加热的温度和时间要根据所使用的胶水类型和厂家的建议进行控制。
加热过程中要注意保持适当的温度和时间，避免过度加热导致胶接效果不佳。
5. 胶接。
皮带胶接工艺培训资料
皮带胶接工艺培训资料一、前述皮带的连接方法有机械连接法和胶接法，胶接法又分冷接法和热接法。
机械连接法是用机械扣子将运输皮带的两个头扣接起来的方法；冷接法是用“黄时得”等液体胶水粘接的方法，热接法是用电热胶带系列硫化机升温加压硫化的方法。
对比之下热接法不仅接头光滑，并几乎与原带无异，能减少对滚筒的磨损和延长运输机及运输带的使用寿命，大大增加了原胶带的拉力强度；故此主讲热接法的DRJL系列电热胶带硫化法。
二、胶带接口工艺1、多层带接口参数lBN-------帆布层数N-1-----为台阶数（我们通常定为6个台阶数）l--------每层台阶长度（mm）（根据硫化机有效宽度而定，我们通常取100）在胶粘剂选定后，层间粘合强度一定，l长度主要取决于单层带芯帆布的强度，强度越高l越长。
通常取在100-400mm之间（见表）B--------胶带宽度（mm）a--------斜角角度，一般tga=0.3-0.5大有利于应力分布均匀，但加工胶带损耗大。
据有关资料介绍，德国取tga=0.3（a=16°42′）；英国取tga=0.5（a=26°）日本取a=22°；我国有取30°，经综合分析我们取硫化机隔热板两个相邻边的锐角。
2、接口加工步骤2．1下部接口台阶加工加工前准备胶带两端互相搭接时要使上部胶带与运行方向一致，并标出上部胶带和下部胶带的记号。
在胶带端部划垂直于运行方向的的直线，用硫化机隔热板划出与胶带边缘呈与硫化机隔热板相同的锐角的斜线。
加工要点：a、根据我矿硫化机（DRJL-1200）或（DRJL-1000）的加热盘宽度，确定L=600mm(即6台阶，每台阶长l=100mm)；b、根据胶带的帆布层数合理匀分每台阶帆布层数；c、剥层及修边，若是钢丝皮带剥层走向应与钢丝走向一致；上部接口台阶加工2．2胶带两端与边胶定位线为准互相叠放，下部胶带的最上层帆布承接上部胶带的斜块段，加工方法如下部胶带加工，其基本止标是始终准备地保证帆布层台阶的尺寸。
皮带胶接工艺培训
皮带胶接工艺培训一、引言皮带胶接工艺是一种常见的皮带维修和加工技术，通过使用特定的胶粘剂将皮带的两端粘接在一起，以实现皮带的连续运行。
皮带胶接工艺在工业生产、交通运输、机械设备等领域有着广泛的应用。
为了提高皮带胶接的质量和效率，本培训课程将详细介绍皮带胶接工艺的原理、流程、注意事项以及相关设备的使用方法。
二、皮带胶接工艺原理1. 表面处理：在皮带胶接之前，需要将皮带的两端进行表面处理，去除油污、灰尘等杂质，以确保皮带表面干净、粗糙，提高胶粘剂的粘接效果。
2. 胶粘剂涂覆：将胶粘剂均匀涂覆在皮带的两端，确保涂覆厚度适中，避免胶粘剂过多或过少影响粘接效果。
3. 粘接：将涂覆胶粘剂的两端对接在一起，施加适当的压力，使胶粘剂充分渗透到皮带纤维中，形成牢固的粘接。
4. 固化：将粘接好的皮带放置在适当的温度和湿度条件下进行固化，使胶粘剂完全固化，提高皮带胶接的耐久性和稳定性。
三、皮带胶接工艺流程1. 表面处理：使用清洗剂或砂纸等工具对皮带的两端进行清洗和打磨，去除油污、灰尘等杂质，确保皮带表面干净、粗糙。
2. 胶粘剂选择：根据皮带的材质和工作环境选择合适的胶粘剂，并按照说明书进行调配。
3. 胶粘剂涂覆：将调配好的胶粘剂均匀涂覆在皮带的两端，确保涂覆厚度适中，避免胶粘剂过多或过少影响粘接效果。
4. 粘接：将涂覆胶粘剂的两端对接在一起，施加适当的压力，使胶粘剂充分渗透到皮带纤维中，形成牢固的粘接。
5. 固化：将粘接好的皮带放置在适当的温度和湿度条件下进行固化，使胶粘剂完全固化，提高皮带胶接的耐久性和稳定性。
6. 检查：固化完成后，对皮带胶接部位进行检查，确保粘接牢固、无气泡、无裂纹等缺陷。
四、注意事项1. 表面处理要彻底，确保皮带表面干净、粗糙，以提高胶粘剂的粘接效果。
2. 选择合适的胶粘剂，并按照说明书进行调配，确保胶粘剂的性能符合要求。
3. 涂覆胶粘剂要均匀，避免胶粘剂过多或过少影响粘接效果。
4. 粘接时要施加适当的压力，使胶粘剂充分渗透到皮带纤维中，形成牢固的粘接。
皮带胶接工艺培训资料
高效快速
由于胶粘剂的粘接强度高，因此皮带胶接工艺可以提供可靠的连接效果，确保皮带的正常运行。
连接可靠
皮带胶接工艺适用于各种类型的皮带，可以适应不同的使用环境和工况条件。
准备个人防护
加压粘合
将晾干的皮带放置在胶接设备中，加压加热一定时间，直至皮带完全粘合。
晾干
将涂抹好胶液的皮带放置在通风处晾干，避免阳光直射。
上胶
将胶液均匀涂抹在皮带表面，确保涂抹均匀、无气泡。
清洁表面
使用清洁剂擦拭皮带表面，去除灰尘和污垢。
配胶
按照胶接设备的说明书调配胶液。
检查皮带粘合部位是否平整、牢固，如有缺陷应及时处理。
01
02
03
04
原因可能是胶粘剂选择不当、胶接工艺执行不严格、胶接面清洁度不足等。
原因可能包括皮带材料缺陷、过载使用、长时间疲劳等。
原因可能是皮带轮不对中、轴承损坏、传动系统不平衡等。
原因可能是摩擦系数过大、接触面不平整、运行速度不稳定等。
包括皮带和胶粘剂等原材料的质量，确保符合工艺要求和产品质量标准。
遵守法律法规
03
工具使用不当
容易造成工伤，应选用合适的工具，避免使用不合适的工具。
01
电源开关未及时关闭
容易造成电击事故，应定期检查电源开关是否处于关闭状态。
02
操作过程中注意力不集中
容易造成设备损坏或人身伤害，应保持专注，避免分心。
企业应定期对员工进行皮带胶接工艺的安全操作规程培训，确保员工掌握安全操作规程。
定期对设备进行润滑保养，延长其使用寿命。
若设备出现故障，应立即停机并联系维修人员检查维修。
皮带热硫化胶接工艺
2．5 剥好的胶带清理 用手持钢丝砂轮机或钢丝刷清除接头裁剥处的残余胶屑．皮带接头
的两侧边胶和接头两端的胶合面也要用木锉锉出粗糙面和45°角。 皮带打毛清理后，布纹里可能还遗留一些细微的胶末，可用棕刷蘸上 120#汽油揩净胶合表面，必要时可用刮刀刮净。
2．6 胶带涂胶 胶接皮带用的胶料有硫化胶浆和腭粘剂。先涂第1遍，待胶干后再涂
， 宜在胶带加热硫化时间约3分钟加压加压到4kg-5kg ．当硫化温度
达到120℃ 时进行第2次加压，此时胶料呈粘稠流动状态，易渗入布 层中，以提高硫化质量。 五、硫化过程易出现的问题和误区： 5.1 打压泵压力表坏依据经验打压，冬季打压泵、打压管、水包容易 结冰，及时打压表完好也有可能是假压力。所以打压前必须检查1、 打压泵出水是否正常；2、打压管是否畅通；3、打压表是否完好；4、 天气寒冷水包是否结冰（天气寒冷情况下可先加热一段时间，看到水 包进水口开始冒热气在打压）。 5.2 检查温控箱自动加热是否正常、温度设定是否正确、手动加热是 否正常备用，查看硫化时间设定是否正确。
裁剥好，这样可缩短检修时间。 (4)胶片从包装纸上剥离后粘贴面直接贴合在接头上，再用汽油刷去
胶片背面上的滑石粉，这样可防止因胶片破损而影响胶接质量。
谢谢大家认真听课！
而定。 2．2 胶带胶接对拉紧的要求 尽量选择工作现场光线充足、通风良好、扬尘较小、电源取用方便的
皮带胶接工艺简介-2022年学习资料
三、皮带接头的阶梯形式-另外一种新的接头阶梯形式叫“指状搭接”方法。-这四种接头阶梯型式，从胶带使用和运行 况来看各有其特点，一般：-直角形阶梯型式：受力集中，当胶带运行时间长时，通过清扫器，卸料器-容易发生接头整 开裂的现象。另外，接触面积小，虽然施工简单，节省-胶带和胶粘剂，但粘结力小。（一般不采用）-人字形阶梯型式 和直角形一样，受力较集中，其接头易发生整体开裂。-另外，形状较复杂很难对合准确。（一般不采用）
二、接头强度计算-所谓接头强度的计算，是胶带硫化胶接后，接头抗张强力与胶带本-体抗张强力之比。一般，胶带接 的抗张强力是由试验测来的：而本身-抗张强力是胶带厂或资料提供的。-日前较常用的计算公式为：1/织物层数*（ 带层数-1）。例如：三-层的皮带两个台阶，1/3*3-1=67%；六层的皮带五个台阶，1/6*-6-1=8 %；从而证明了，皮带层数越高，阶梯的强度越大。
皮带胶接工艺简Leabharlann -讲课人：目录-一、皮带接头方法-二、接头强度计算-三、接头的阶梯形式-四、接头长度的计算-五、皮带粘接主要工序-六 皮带粘接具体过程-七、车间皮带接头工艺
皮带接头的方法-车间的输送带必须接成环形才能实际使用，所以输送带的接头是-非常关键的。接头的好坏直接影响着 送带的使用寿命和输送线能否平-稳顺畅地运行。以下介绍几种皮带接头的方法：-皮带接头的方法有：机械接头、冷粘 头、热硫化接头等几个常-用的方法。-机械接头一般是指使用皮带扣接头，这种接头方法方便便捷，也比-较经济，但 接头的效率低，容易损坏，对输送带产品的使用寿命有一-定影响。PVC和PVG整芯阻燃抗静电皮带接头中，一般8 带以下的产-品都采用这种接头方法。-冷粘接头，即采用冷粘粘合剂来进行接头。这种接头办法比机械接-头的效率高 也比较经济，应该能够有比较好的接头效果，但是从实践-来看，由于工艺条件比较难掌握，另外粘合剂的质量对接头的 响非常-大，所以不是很稳定。-热硫化接头，将胶带接头一部分的带芯和胶层，按一定形式和角-度剖切成对称差级， 过胶浆、胶片粘连，然后在一定的温度、压力
输煤皮带粘接工艺培训
可编辑ppt
28
27 根据上述要领反复进行，直至各阶梯全部加工完毕，然后切去俩侧残留的 橡胶，橡胶面应与各阶梯的芯体面相平，在侧部垫上东西，切割就较为容易。
另一端加工部按同样要领进行加工，各阶梯加工时不要搞错。
可编辑ppt
29
将两端加工面合拢，看看各 阶梯及角度是否相配。将两 头相叠，检验其接头分层是 否相互精确配合，同一布层 间留5—15mm间隙，但绝不 允许芯体有重叠现象。若不 准确进行修正。
基于JSP的杭州天月在线音响销售系统设计与开发
答辩1人4：xxx
斜角形阶梯
14
斜角形阶梯型式：受力 状况好，接触面积大， 粘结力大不易发生接头 开裂现象，故，目前推 广和普遍采用的是斜角 形阶梯型式。
基于JSP的杭州天月在线音响销售系统设计与开发
11 答辩1人4：xxx
人字形阶梯
15
人字形阶梯型式：和直角形 一样，受力较集中，其接头 易发生整体开裂。另外，形 状较复杂很难对合准确。
输 送 带
1
棉帆布作带芯的胶带，纵向扯断强度为56KN/m层-普通， 尼龙作带芯的胶带，纵向扯断强度为140KN/m层-强力，
帆布层数及工作面和非工作面覆盖胶厚度。
与
钢
丝
绳
芯 输 送
钢丝绳芯输送带组成：是以钢丝绳芯做带芯，外加覆盖橡胶制
2
成，技术参数：胶宽B、钢丝绳直径，根数，钢丝绳间隙，上、 下覆盖胶厚度。
可编辑ppt
31
接头合口准备硫化
30
1、合口时一定要注意灰尘或杂物，尤其是为了 好起硫化板而铺的纸张，最容易夹到接口中， 造成严重的接口质量问题。 2、合口时两接头中心线必须在一条直线上， 如果接头出现问题，无法达到时也必须控制 在3mm以内的误差，否则就会造成粘接后的皮 带运行时跑偏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮带胶接工艺培训资料
1. 简介
皮带胶接工艺是一种常见的工艺，用于将两个或多个皮带段连
接在一起，以便实现连续传输物料的功能。
本文将介绍皮带胶接的
基本原理、工艺步骤和注意事项。
2. 基本原理
皮带胶接是利用胶粘剂将两个或多个皮带段粘结在一起，以形
成一个整体的传输系统。
胶粘剂的选择要考虑到胶接的强度、耐磨
损性和耐化学腐蚀性。
另外，胶接的合适温度和胶接压力也是关键
因素。
3. 工艺步骤
（1）准备工作：清洁皮带表面，确保没有杂质。
根据胶带厚度选择合适的胶粘剂和施胶工艺。
（2）涂胶：使用刮板或喷涂机将胶粘剂均匀地涂在皮带连接处。
注意不要过度涂胶，以免影响胶接质量。
（3）对齐：将两个或多个皮带段粘结在一起前，确保它们的位置和轴线对齐。
可以使用导向板或模具辅助对齐。
（4）压接：使用胶接机或其他压接设备将两个或多个皮带段加压在一起。
根据胶粘剂特性和胶接厚度，确定胶接的合适温度和压力。
（5）固化：将压接完成的皮带放置在恒温室中，等待胶粘剂固化。
在此期间，压接施加的合适温度和压力将有助于胶粘剂的固化。
（6）修整：待胶粘剂固化后，使用切割工具修整胶接处边缘，使其平整。
4. 注意事项
（1）选择合适的胶粘剂：根据胶接的需求，选择具有良好粘接性能的胶粘剂。
考虑胶粘剂的粘接强度、耐磨性和耐化学腐蚀性等
特性。
（2）注意涂胶均匀：胶粘剂涂布要均匀，不要过度涂胶，以免影响胶接质量。
（3）确保对齐：在进行胶接之前，确保要连接的皮带段的位置和轴线对齐。
使用导向板或模具辅助对齐。
（4）控制压接温度和压力：根据胶粘剂特性和胶接厚度，确定合适的压接温度和压力。
过高的温度或压力可能导致胶粘剂固化不良或胶接强度不够。
（5）胶粘剂固化时间：为了确保胶粘剂能够充分固化，胶接完成后要将皮带放置在恒温室中等待一定时间。
固化时间根据胶粘剂的要求确定。
（6）修整胶接处：在胶粘剂固化后，使用切割工具修整胶接处边缘，使其平整。
这将有助于提高胶接的整体效果。
5. 总结
皮带胶接工艺是一种常见的工艺，用于将两个或多个皮带段连接在一起。
了解皮带胶接的基本原理和工艺步骤，以及注意事项，对于保证胶接质量和工作效率至关重要。
正确选择胶粘剂，掌握合适的施胶工艺，确保对齐、控制温度和压力，以及修整胶接处，都
是确保胶接质量的关键步骤。
通过合适的培训和实践，可以提高皮带胶接工艺的熟练程度，达到良好的胶接效果。
