电动燃油泵是一种利用电能驱动的设备，用于将燃油从燃油箱送到燃油系统中的柴油或汽油发动机。
其工作原理主要分为以下几个步骤：
1. 电动马达：电动燃油泵通过电能驱动内部的电动马达，将电能转化为机械能，提供动力给燃油泵的工作。
2. 吸油阶段：电动燃油泵的进油口连接着燃油箱，在工作时，电动泵通过将进油口处产生的低压，通过一根吸油管将燃油吸入泵体内部。
3. 压油阶段：经过吸入燃油后，电动泵开始压油。
其工作原理是利用内部的柱塞和缸体形成的密封空间，在电动马达的驱动下，使柱塞沿着缸体内壁来回运动。
当柱塞下压时，泵体内部就会形成负压，吸入更多的燃油；而当柱塞上抬时，则会产生高压，将燃油推向燃油系统中。
4. 燃油供给：经过压油阶段，电动燃油泵将燃油输送至燃油系统中，如燃油滤清器、燃油喷嘴等，以供给发动机燃烧所需的燃油。
需要注意的是，电动燃油泵的工作需要依靠外部的电能驱动，并且泵体内部需要维持一定的密封性，以确保燃油的正常供给。
此外，燃油泵的工作状态需要根据车辆的使用需求和发动机工况进行调节，以保证发动机的燃油供给量能够与燃烧需求相匹配。
电动燃油泵基础知识-燃油泵结构介绍
一、油泵在汽车上的位置作用 二、油泵的结构、工作原理 三、燃油泵的开发流程 四、燃油泵常见失效模式分析
一、电动燃油泵在汽车上的位置作用
1、位置：现代电喷轿车的燃油泵一般布置在燃油箱中。少数汽车（灵活燃料）的冷启动系统油泵布 置在油箱外面。 2、作用：将燃油从油箱中泵出，经过管路以及燃油滤清器，进入发动机中燃烧。
油位传感器、浮子杠杆机构
油位传感器由一个滑片电阻和一个浮子杠杆机构组成。当油箱里面的燃油高度产生变化时 ，浮子高度随着变化，从而带动滑片电阻上的触点进行滑动，输出不同液位高度时的阻值。仪 表根据油泵输出的液位阻值信号进行处理，指示对应的燃油量。
相关管线
为避免其他电器对燃油泵的阻 值输出产生影响，要求液位传 感器进行单独接地，且尽量远 离其他电器接地点
二、油泵的结构、工作原理
目前奇瑞车型的燃油泵总成一般由以下的 部件构成：直流电机泵芯以及固定支架、 初滤、 储油筒、储油筒单向阀、jet pump、导杆 弹簧机构、油位传感器、安装法兰、燃油 输送管、线 束等
各部件功用：
1）泵芯、初滤 在EMS的控制下向发动机提供各种工况下的、足够的燃油；向油泵内部jet pump提供足够 的驱动力，向储油筒充油，保证泵芯有燃油进行冷却和在上下坡时能持续一定时间的供油。
四、燃油泵常见失效模式分析
以上的因素中，传感器受劣质油品而影响阻值输出是主要原因。
劣质油品对传感器的影响体现在： 1）油品里面的硫与传感器触点或者导带上的金属成份在高温、通电的情况下发生化学反应， 生产化学物（如硫化银），从而导致阻值变大； 2）燃油中的胶质长时间粘附在传感器上，阻值增大； 3）传感器触点和导带之间有油膜，产生附件电阻； 4）传感器上的铜导线与燃油中的硫发生化学反应，阻值变大。 以上的因素都会使得传感器输出阻值偏大，从而导致在满油位点时阻值偏大，仪表指针指不到满。 解决方法： 1）油品日益恶劣, 增加传感器中贵金属的比例能提高耐腐蚀性能，但往往带来成本的大幅增 加，目前我们只能使用镀金的双触点方案； 2）使用非接触式的传感器，成本可能会略有上升，但目前国内还未有成熟的供应商； 3）对于油品的胶质和油膜，也无有效办法，只能适当加大传感器压紧力来缓解； 4）取消所有的铜线，采用单边桥接双触点结构的传感器。
汽车电动燃油泵有几种及其工作原理
汽车电动燃油泵有几种及其工作原理汽车电动燃油泵是汽车的一个非常重要的零部件，它的主要作用是将汽油或柴油从油箱中吸出并输送到发动机燃烧室中。
现代汽车的燃油传递系统采用了多种电动燃油泵，本文将对其工作原理进行详细介绍。
一、机械燃油泵机械燃油泵是指不需要电力驱动的燃油泵，常见于早期的汽车上。
机械燃油泵的工作原理是利用发动机曲轴的旋转运动带动柱塞或者齿轮等传动装置，使泵体内的燃油经过泵体进口吸入，压缩后经过泵体出口进入发动机燃烧室中。
机械燃油泵体积小、结构简单、维护方便等优点，但由于其输出油压和流量受发动机速度和动力输出的影响比较大，不能自动调整输出油量，所以在高速和大负荷工况下容易出现油压不足或供油不足等问题。
二、电磁燃油泵电磁燃油泵是一种驱动方式简单、结构轻便的燃油泵，其主要工作原理是利用电磁铁控制柱塞的运动，将泵体内的燃油推向发动机燃烧室。
其动力来源就是通过电流激励发生电磁铁电磁效应，使得电磁铁中的铁芯发生磁性吸引柱塞运动，使泵体内的燃油压缩并流向发动机燃烧室。
由于电磁铁的控制功能，电磁燃油泵的喷油量、喷油压力等参数可以得到精确的掌控，但是在使用过程中需要掌握好供电电压和电路控制，以免发生异常工作。
三、电动燃油泵电动燃油泵是利用电机驱动的燃油泵，它可以通过不同的控制方式实现燃油的供应和喷射，例如采用变速器或者变量频率电机等技术来实现燃油输送的自适应控制，以满足不同工况的需要。
电动燃油泵的主要优点是输出可调、响应速度比较快，适用于不同汽车的使用场合和需求。
电动燃油泵主要由电机、泵体、出口管和进口管等零部件组成。
通过以上介绍，我们可以知道汽车电动燃油泵有三种形式：机械燃油泵、电磁燃油泵和电动燃油泵。
这三种电动燃油泵都是为了实现汽车发动机的高效运转，提供充足且稳定的燃料供给，从而保障汽车发动机的长期稳定工作。
不同的电动燃油泵有着各自独特的优点和缺点，用户在选购和使用时需要综合考虑汽车的使用工况、性能要求和车型等因素。
汽车燃油泵的部件原理
汽车燃油泵的部件原理
汽车燃油泵是负责供给发动机所需燃油的关键部件。
它的工作原理主要包括以下几个部分：
1. 电动机：汽车燃油泵通常采用电动机来驱动，通过电源供给电能，使其转动。
2. 化油器、喷油嘴或燃油喷射系统：燃油泵将燃油从燃油箱中吸取，然后将其送往化油器或喷油嘴，或者直接送往燃油喷射系统。
3. 蜗轮壳体：燃油泵通常由蜗轮壳体组成，内部设有一个或多个螺旋形蜗杆。
当电动机转动时，蜗轮带动蜗杆旋转。
4. 吸油室：蜗轮壳体中设有一个吸油室，吸油室通过吸力将燃油从燃油箱中抽取进来。
当蜗杆旋转时，吸油室内的燃油被吸进泵体。
5. 压油室：蜗轮壳体中还设有一个压油室，当蜗杆旋转时，燃油被压入压油室中。
6. 油嘴：压油室连接着油嘴，燃油在油嘴的作用下被喷射到化油器、喷油嘴或燃油喷射系统中，进而供给发动机燃烧。
总的来说，汽车燃油泵的工作原理就是通过电动机驱动蜗轮壳体中的蜗杆旋转，
利用吸力将燃油从燃油箱中抽取进来，然后将燃油压入压油室，并通过油嘴送达发动机，以供给燃烧所需要的燃油。
电动燃油泵工作原理
电动燃油泵工作原理
第一步，电机驱动。
电动燃油泵的核心是电机，电机提供转动力来驱动泵体，使其能够输送燃油。
电机通常是一种高功率、高效率的电机，如直流电机或交流电机。
通过激磁启动电机后，电机的转子开始旋转。
第二步，泵体压缩。
在电动燃油泵中，泵体是负责压缩燃油的关键部件。
它通常由一个或多个转子组成，每个转子上都有叶片。
当电机转子旋转时，泵体的转子也会同步旋转，并且可以通过与电机转子的一定啮合方式来实现旋转同步。
当泵体旋转时，燃油就会被泵体的叶片吸入，并且在泵体的转子旋转过程中，叶片会生成一定的压力差，从而使燃油被压缩。
然后，燃油被排出并输出。
第三步，燃油输出。
燃油通过泵体压缩后，由电动燃油泵的出口输送到燃烧室。
电动燃油泵的控制系统会根据需要对燃油的输出进行控制。
当燃油输出不足时，控制系统可以通过调节电机的转速来增加泵体的旋转速度，从而增加燃油的输出。
控制系统还可以监测燃油输出的压力，一旦压力过高或过低，就会根据设定的参数自动调整电动燃油泵的工作状态。
总体来说，电动燃油泵的工作原理是通过电机驱动泵体的旋转，使燃油被泵体吸入并压缩，最后输出到燃烧室。
通过控制系统的调节，可以确保燃油的输出符合需求，并保证燃油泵的正常工作。
电动燃油泵在汽车、船舶等各种机械设备中起着重要作用，在提高燃油燃烧效率和减少排放方面具有重要的意义。

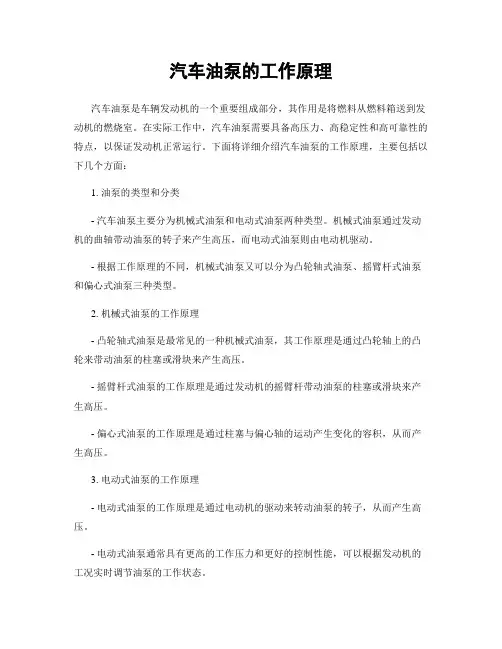

汽车油泵的工作原理
汽车油泵的工作原理汽车油泵是车辆发动机的一个重要组成部分，其作用是将燃料从燃料箱送到发动机的燃烧室。
在实际工作中，汽车油泵需要具备高压力、高稳定性和高可靠性的特点，以保证发动机正常运行。
下面将详细介绍汽车油泵的工作原理，主要包括以下几个方面：1. 油泵的类型和分类- 汽车油泵主要分为机械式油泵和电动式油泵两种类型。
机械式油泵通过发动机的曲轴带动油泵的转子来产生高压，而电动式油泵则由电动机驱动。
- 根据工作原理的不同，机械式油泵又可以分为凸轮轴式油泵、摇臂杆式油泵和偏心式油泵三种类型。
2. 机械式油泵的工作原理- 凸轮轴式油泵是最常见的一种机械式油泵，其工作原理是通过凸轮轴上的凸轮来带动油泵的柱塞或滑块来产生高压。
- 摇臂杆式油泵的工作原理是通过发动机的摇臂杆带动油泵的柱塞或滑块来产生高压。
- 偏心式油泵的工作原理是通过柱塞与偏心轴的运动产生变化的容积，从而产生高压。
3. 电动式油泵的工作原理- 电动式油泵的工作原理是通过电动机的驱动来转动油泵的转子，从而产生高压。
- 电动式油泵通常具有更高的工作压力和更好的控制性能，可以根据发动机的工况实时调节油泵的工作状态。
4. 汽车油泵的工作过程- 汽车油泵的工作过程主要包括吸油、储油和供油三个阶段。
- 吸油阶段，油泵通过负压效应，在燃料箱中产生一定的真空，将燃料从燃料箱中吸入。
- 储油阶段，油泵将吸入的燃料存储在油泵内部的油腔中，以备供油使用。
- 供油阶段，油泵通过发动机的工作原理将燃料加压，然后通过燃油管路输送到发动机的燃烧室。
5. 汽车油泵的常见故障及解决方法- 汽车油泵常见的故障有燃油泵不能启动、供油不足、油漏等。
- 燃油泵不能启动可能是由于电源故障、电动机损坏或者驱动链条脱落等原因，解决方法是检查电源是否正常、更换电动机或者修复驱动链条。
- 供油不足可能是由于燃油过滤器堵塞、油泵内部密封元件磨损等原因，解决方法是更换燃油过滤器或者修复油泵的密封元件。
燃油泵的工作原理
燃油泵的工作原理
燃油泵是一种用于将燃油从燃油箱输送到发动机的装置。
它通常是由一个电动马达驱动，通过旋转的运动来产生压力，将燃油从燃油箱吸入并输送到发动机燃油系统。
燃油泵通常由以下几个主要部件组成：
1. 电动马达：用于提供动力，将旋转运动转换为泵的工作动力。
2. 泵体和叶轮：泵体通常是由金属或塑料制成的，叶轮则是安装在泵体内部的旋转部件。
通过电动马达的旋转运动，叶轮在泵体内部产生负压，并将燃油从燃油箱吸入。
3. 过滤器：燃油泵常常配备有过滤器，以净化燃油，并避免杂质进入发动机燃油系统。
4. 燃油管路：燃油泵通过一系列的燃油管路将燃油从燃油箱输送到发动机。
这些管路通常由耐油性能较好的材料制成，并且具备高耐压能力，以保证燃油的正常流动。
5. 压力调节器：有些燃油泵还配备了压力调节器，用于控制燃油泵输出的压力。
当燃油压力过高时，压力调节器会自动减小输出压力，以确保燃油系统的正常运行。
燃油泵的工作原理如下：
1. 当电动马达开始运转时，叶轮被带动旋转，产生负压。
2. 负压使燃油从燃油箱中被吸入到泵体内部。
3. 吸入后的燃油进入过滤器，过滤掉其中的杂质。
4. 经过过滤的燃油通过燃油管路被输送到发动机燃油系统。
5. 如果燃油泵配备了压力调节器，它将监测燃油压力，并根据需要调整输出压力。
6. 燃油被压力泵送到发动机的喷油器或燃油喷射系统内，供发
动机进行燃烧。
总的来说，燃油泵利用电动马达的旋转运动，通过负压原理将燃油从燃油箱吸入，并通过管路输送到发动机，以供发动机进行燃烧。
燃油泵
电动燃油泵电动燃油泵是电控燃油喷射发动机的基本部件之一。
它一般由小型直流电动机驱动，其作用是把燃油从油箱中吸出、加压后输送到管路中，和燃油压力调节器配合建立合适的系统压力。
1、电动燃油泵的结构与原理电动燃油泵按安装形式可分为两种：油箱外置型和油箱内置型。
油箱外置型电动燃油泵安装在油箱外，串连在输油管上；油箱内置型电动燃油泵安在油箱内部，浸泡在燃油里，这样可以防止产生气阻和燃油泄露，且噪声小。
此外内置式还在油箱中设一个小油箱，将燃油泵放在小油箱中，这样可以防止在燃油不足而汽车转弯或倾斜时，燃油泵吸入空气而产生气阻，如图2.4所示。
图2.4 电动燃油泵的结构与原理无论是油箱内置式还是油箱外置式电动燃油泵，其结构基本上是相同的，都是由泵体、电动机和外壳等部分组成。
2、常见的电动燃油泵电动燃油泵根据泵体的结构不同可分为：滚柱泵、齿轮泵、涡轮泵。
(1)滚柱泵滚柱泵由转子、滚柱和泵套组成如图2.5所示。
转子偏心地置于泵套内，燃油泵的电动机带动转子运转时，由于离心力的作用使滚柱向外侧移动而与泵套内壁接触，这样，由转子、滚柱和泵套围成的腔室将随转子的转动而产生容积大小变化，在容积由小变大一侧燃油被吸入，在容积由大变小的一侧燃油被压出。
图2.5 滚柱式电动燃油泵的结构和工作原理(2)齿轮泵齿轮泵的工作原理与滚柱泵相似。
它由带外齿的主动齿轮、带内齿的从动齿轮和泵套组成，后者与主动齿轮偏心。
主动齿轮被燃油泵电动机带动旋转，由于齿轮啮合，主动齿轮带动从动齿轮一起旋转。
在从动齿轮和主动齿轮的内外齿啮合的过程中，由内外齿所围合的腔室将发生容积大小的变化，这样，若合理地设置进出油口的位置，即可利用这种容积的变化将燃油以一定的压力泵出。
齿轮泵与滚柱泵相比较，在相同的外形尺寸下，泵油腔室的数目较多，因此，齿轮泵输油的流量和压力波动都比较均匀。
(3)涡轮泵涡轮泵以完全不同于前两种泵的方式工作，泵的燃油输送和压力升高完全是由液体分子之间动量转换实现的。
