不锈钢复合板的焊接
不锈钢复合钢板的焊接
五、焊接操作要领
3、盖面焊： 盖面焊接时，采用异种焊丝，采用月牙形或锯齿形运条 方法，焊丝摆动到坡口边缘时，稳住电弧稍作停留保证融化 母材两边每侧1～2mm。保持焊件、焊枪、焊丝之间的角度， 均匀焊接。
六、焊缝清理
要求：焊接结束后用钢丝刷或抛光刷将焊缝焊渣、飞溅 、 熔滴清理干净，露出金属光泽。
三、装配及定位焊
1、试件清理：将母材距坡口两侧20~30㎜范围内的内外 表面油、污物、铁锈等清理干净，使其露出金属光泽。
三、装配及定位焊
2、试件装配定位焊：装配间隙为始焊端3.2mm,终焊端4㎜，钝边为1～1.5㎜， 点固焊为两点，距焊件两端20mm处，定位焊长度为10～15㎜。 定位焊时，焊点一定要在基层焊板的坡口面上，严格禁止基层和过渡层 的填充材料焊在复层钢板面上，同时，落在焊接复板上的金属飞溅物，必须 清理干净。
二、焊前准备
• 1、焊机：WSM400
二、焊前准备
2.焊丝:
TIG-J50 Φ 2.0
二、焊前准备
3.焊件：300×125×12mm不锈钢复合钢板两件
二、焊前准备
4、辅助工具及量具：焊条保温筒、角向打磨机、钢丝刷、 敲渣锤、 样冲、 划针、焊缝万能量规
二、焊前准备
5、劳动防护用品：头戴式面罩、工作服、工作帽、绝缘鞋、焊工 手套、防护眼镜等。
动现象。焊枪及电缆线是否有破损，防止漏电和接触不良现 象。焊接过程注意个人保护及提醒周围同学注意防范。 • 2、清渣注意遮挡，防止飞溅伤及自己及旁人；并注意防止焊 件烧伤电缆线。
• 3、焊后焊枪小心轻放，不能用手直接触摸焊件，防止烫伤。
• 4、焊后必须把焊件表面熔渣和飞溅物清理干净；每天工
作完毕清理现场。
不锈钢复合板的焊接工艺(Q235B+316L)
不锈钢复合板的焊接工艺规程1、使用范围本工艺适用于以各种不锈钢为复材、低碳钢或低合金钢为基材总厚度大于或等于4mm的不锈钢复合板的焊接。
2、焊接材料的选择2.1 焊接材料选用原则2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。
2.1.2 过渡层的焊条宜选择25%Cr-13%Ni型或25%Cr-20%Ni型以补充基层对复层的稀释，对复层含钼的不锈钢复合板，应采用25%-13%Ni-Mo型焊条。
2.2 常用不锈钢复合板焊接材料可按表2.2-1、2.2-2选取。
表2.2-1 常用不锈钢复合板过渡层及复层焊接材料的选用表2.2-2 常用不锈钢复合板基层焊接材料的选用3、焊前准备3.1下料不锈钢复合钢板的切割以及坡口加工尽量采用机械加工方法，切割面应光滑，采用剪床切割时，复层应朝上。
也可以采用等离子切割，切割时复层朝上，严禁将切割的熔渣落在复层上。
3.2 坡口加工及检查a.坡口形式和尺寸按图纸设计规定，如设计未明确规定的，可参照图3.2-1选用。
b.坡口选用原则：确保焊接质量填充金属少，熔合比小，便于操作。
c.坡口加工一般采用机械方法制成。
若采用等离子切割、气割等方法开制坡口，则必须去除复材表面的氧化层d. 加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。
3.3焊前清理坡口及其两侧各20mm范围内应用机械方法及有机溶剂进行表面清理，清除表面的油污、锈迹、金属屑、氧化膜及其他污物，复层距离坡口100mm 范围内应涂防飞溅涂料。
3.4焊件装配a.装配应以复层为基准，其错边量不得大于复层厚度的二分之一，且不大于2mm，对于复层厚度不同时，按较小的复层厚度取错边量b.定位焊应焊在基层母材上，且采用与焊接基层金属相同的焊接材料。
手弧焊定位焊焊缝参照表3.5-1表3.4-1手弧焊定位焊焊缝尺寸（mm）δ0为基层厚度c.在装配过程中，严禁在复层上焊接工卡具，工卡具应焊在基层一侧。

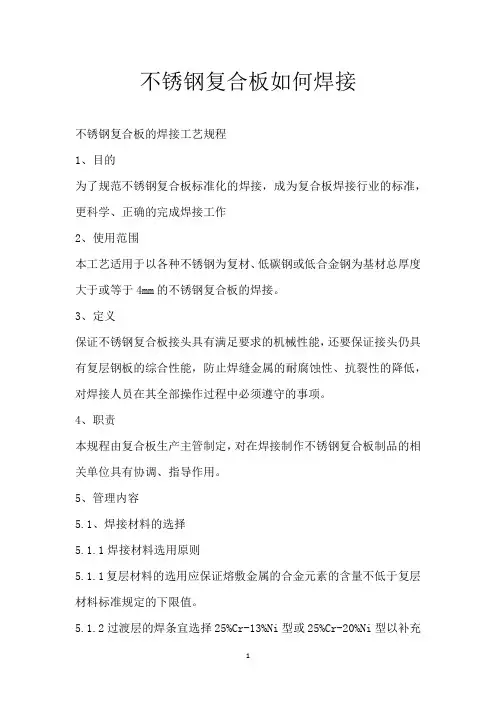

不锈钢复合板如何焊接
不锈钢复合板如何焊接不锈钢复合板的焊接工艺规程1、目的为了规范不锈钢复合板标准化的焊接，成为复合板焊接行业的标准，更科学、正确的完成焊接工作2、使用范围本工艺适用于以各种不锈钢为复材、低碳钢或低合金钢为基材总厚度大于或等于4mm的不锈钢复合板的焊接。
3、定义保证不锈钢复合板接头具有满足要求的机械性能，还要保证接头仍具有复层钢板的综合性能，防止焊缝金属的耐腐蚀性、抗裂性的降低，对焊接人员在其全部操作过程中必须遵守的事项。
4、职责本规程由复合板生产主管制定，对在焊接制作不锈钢复合板制品的相关单位具有协调、指导作用。
5、管理内容5.1、焊接材料的选择5.1.1焊接材料选用原则5.1.1复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。
5.1.2过渡层的焊条宜选择25%Cr-13%Ni型或25%Cr-20%Ni型以补充基层对复层的稀释，对复层含钼的不锈钢复合板，应采用25%-13%Ni-Mo型焊条。
5.1.2常用不锈钢复合板焊接材料可按表5.1.2-1、5.1.2-2选取。
表5.1.2-1常用不锈钢复合板过渡层及复层焊接材料的选用复层材质过渡层焊接复层焊接焊条牌号焊条型号焊条牌号焊条型号焊丝钢号0Cr18Ni9 A302A307A062A402A407 E309-16E309-15E309L-16E310-16E310-15 A102A107 E308-16E308-15 H0Cr21Ni1000Cr19Ni10 A062 E309L-16 A002 E308L-16 H00Cr21Ni100Cr18Ni9Ti1Cr18Ni9Ti A302A307A062A402A407 E309-16E309-15E309L-16E310-16E310-15 A132A137 E347-16E347-15 H0Cr20Ni10TiH0Cr20Ni10Nb00Cr17Ni14Mo2 A042 E309MoL-16 A022 E316L-16 H0Cr19Ni12Mo20Cr17Ni12Mo2 A312A042 E309Mo-16E309MoL-16 A022 E316-16 H00Cr19Ni12Mo20Cr13 A302A307A402A407 E309-16E309-15E310-16E310-15 A302A102 E309-16E308-16 H0Cr14表5.1.2-2常用不锈钢复合板基层焊接材料的选用基层材质手弧焊埋弧焊氩弧焊CO2保护焊焊条焊丝钢号焊剂焊丝钢号焊丝钢号型号牌号型号牌号Q235A、Q235B、20g、20R E4303E4315 J422J427 H08AH08MnA HJ401-H08AHJ401-H08MnA HJ431 H08Mn2SiA H08Mn2SiA16Mn E5015 J507 H08MnAH10Mn2H10MnSi HJ401-H08MnAHJ401-H10Mn2HJ401-H10MnSi HJ431 H08Mn2SiA H08Mn2SiA16MnR E5015E5015-G J507J507R5.2、焊前准备5.2.1下料不锈钢复合钢板的切割以及坡口加工尽量采用机械加工方法，切割面应光滑，采用剪床切割时，复层应朝上。
2205+Q235B双相不锈钢复合板的搭接焊接工艺
2205+Q235B双相不锈钢复合板的搭接焊
接工艺
简介
本文档旨在探讨2205+Q235B双相不锈钢复合板的搭接焊接工艺。
我们将介绍该复合板的特性、焊接的必要性以及实施焊接的具体步骤和注意事项。
复合板特性
2205+Q235B双相不锈钢复合板由高强度双相不锈钢2205和低碳结构钢Q235B组成。
该复合板具有以下特性：
- 高强度和良好的韧性
- 优异的耐腐蚀性能
- 良好的焊接性能
焊接的必要性
搭接焊接是将两块复合板连接在一起形成更大尺寸的板材的常用方法。
在某些工程中，需要使用2205+Q235B双相不锈钢复合板的大尺寸板材，因此搭接焊接是必要的。
焊接步骤和注意事项
为了保证焊接质量和连接强度，以下是实施2205+Q235B双相不锈钢复合板搭接焊接的步骤和注意事项：
1. 确保焊接区域的清洁，并去除可能影响焊接质量的杂质和污染物。
2. 使用适当的焊接工艺和设备，如TIG（钨极氩弧焊）焊接。
3. 控制焊接参数，如电流、电压和焊接速度，以确保合适的焊接质量。
4. 确保合适的焊接温度范围，避免过高的温度导致结构变形或缺陷。
5. 在焊接完成后，进行焊缝检测和质量评估，以确保焊接质量符合标准要求。
结论
2205+Q235B双相不锈钢复合板的搭接焊接工艺是实现大尺寸板材的常用方法。
通过遵循适当的焊接步骤和注意事项，可以保证焊接质量和连接强度。
为了获得最佳结果，建议在实施焊接前进行合适的焊接试验并遵循相关的标准和规范。
不锈钢复合板的焊接
不锈钢复合板的焊接
不锈钢复合板是一种常见的金属材料，它具有抗腐蚀性能优越、力学性能好、耐久性强等特点。
焊接不锈钢复合板时要注意以下几点：
一、焊接前准备 1、检查焊接材料：在焊接不锈钢复合板之前，应该先检查焊接材料，确保其表面清洁、干燥，没有污染，以避免影响焊接效果。
2、准备焊接工具：在焊接不锈钢复合板之前，应该准备好相应的焊接工具，如焊枪、焊条、切割机等，以确保正确的焊接参数。
二、焊接操作 1、确定焊接电流：在焊接不锈钢复合板之前，要根据所使用的焊接材料来确定具体的焊接电流，以便得到较好的焊接效果。
2、控制焊接速度：在焊接不锈钢复合板时，要控制好焊接速度，尽量保持在中等速度，这样可以防止焊接部位过热，以避免焊接质量受到影响。
三、焊接后处理 1、消除焊接应力：焊接完不锈钢复合板后，可以采用冷却方法来消除焊接应力，以保证焊接部位的结构稳定性。
2、处理焊接渣：焊接完不锈钢复合板后，要及时清理掉焊接渣，以免影响焊接质量。
四、焊接性能检验 1、做温度检测：焊接完不锈钢复合板后，应对焊接部位进行温度检测，确保焊接温度正
确，以保证焊接质量。
2、做拉伸检测：焊接完不锈钢复合板后，应对焊接部位进行拉伸检测，以确保其力学性能达到预期要求。
总之，焊接不锈钢复合板要注意以上几点，要在焊接前准备、焊接操作、焊接后处理及焊接性能检验等方面都做到认真负责，以保证焊接质量。
不锈钢复合材料焊接顺序工艺探究
不锈钢复合材料焊接顺序工艺探究随着科技的不断发展，复合材料已经成为了工业制造中的主要材料之一。
而复合材料的焊接也是工业生产中重要的工艺之一。
不锈钢复合材料焊接是一项复杂的过程，需要良好的焊接顺序工艺。
本文旨在探究不锈钢复合材料的焊接顺序工艺。
1. 焊接前的预备工作在焊接不锈钢复合材料前，首先需要进行预备工作。
包括物料准备、设备准备、工具准备和人员准备等。
物料准备包括焊接材料、辅助材料和保护材料的准备。
设备准备包括焊接设备、气体保护设备和检测设备的准备。
工具准备包括切割工具、磨削工具和扫描仪等。
人员准备包括技术人员、操作工和安全人员等。
2.选择适当的焊接方法不锈钢复合材料的焊接方法有很多种，包括氩弧焊、电子束焊、激光焊、等离子弧焊等。
选择适当的焊接方法可以提高焊接质量，降低生产成本。
3.确定焊接顺序确定焊接顺序是不锈钢复合材料焊接的重要环节之一。
焊接顺序应该依据复合材料结构、热变形和焊接工艺要求等因素来决定。
在选择焊接顺序时，需要避免不同材料之间的不匹配，并且考虑到不同材料之间的热膨胀系数差异。
不锈钢复合材料的焊接顺序工艺一般是先焊接两个相对稳定的部位，再焊接不太稳定的部位，最后再对整个结构进行焊接。
具体步骤见下：第一步：先将不锈钢材料的稳定部位进行焊接。
第三步：最后对整个结构进行焊接。
5.处理焊接后的后续工作焊接完成后，需要对焊接过程中产生的炉渣、气泡和氧化物进行处理。
同时，需要进行非破坏性检测和力学性能检测，检测焊接完整性和材料力学性能。
在进行不锈钢复合材料的焊接时，需要注意以下几点：1.在选择焊接顺序时，需要考虑到不同材料之间的热变形和收缩系数差异。
2.在进行焊接时，需要对焊接过程进行保护，避免产生氧化物和其他不良物质。
总之，在进行不锈钢复合材料的焊接时，需要严格遵守正规的焊接顺序工艺流程，保证焊接质量和产品安全性。
不锈钢复合板焊接
不锈钢复合板焊接一、不锈钢复合板下料：一般用机加工或等离子切割。
用等离子切割时方向是从复层往基层，即复层朝上。
切割时应采取措施避免将切割熔渣溅落在复层表面上。
对剪切不锈钢复合板的，也是复层朝上。
但无论用等离子还是剪切下料，都要留有余量，以便后面加工去掉受影响部分。
坡口加工一般用机加工制备。
二、材料：无论板材还是焊材都应符合相关规定。
一般用于壳体不锈钢复合板板材（特别是用于封头的板材）都应进行复验（主要是检测钢板的弯曲性能）。
三、焊工资格：过渡层和复层焊接应由有堆焊资格的焊工焊接，即SMAW-（N12）-II-1G-F4。
四、（A、B类焊缝）焊接顺序：1. 基层碳钢内焊缝焊接；2. 在基层外进行清根和打磨；3. 基层外焊缝焊接；4. 对基层焊缝进行100％RT；5. 焊接过渡层；6. 对过渡层焊缝进行10％CuSO4溶液铁离子检测和100％PT；7. 复层焊接；8. 复层焊缝100％PT（若有要求就应100％RT）；纵缝（不包括封头拼缝）两端过渡层留30~50mm不焊,等环焊缝基层焊完后和环焊缝的过渡层一起焊接或后焊；复层焊缝两端留60~100mm不焊, 等环焊缝基层和过渡层焊完后与环焊缝的复层一起焊接或先于环焊缝的复层焊接，但注意不要焊成了十字焊缝；上述焊缝探伤要求不变。
五、焊接时应注意事项：1. 装配时点焊缝只能在基层上进行，无论点焊还是焊接都必须对复层进行保护，以避免碳钢（特别是飞溅物）污染复层。
打磨过碳钢（包括基层）的砂轮不能再用于复层。
这一点应特别注意。
2. 不锈钢复合板错边对焊接影响很大（错边量过大时，碳钢很容易渗入不锈钢焊缝中，以致焊后产生裂纹或焊后复层焊缝生锈），因此应在装配时严格控制坡口的错边量。
3. 由于不锈钢复合板坡口较大，对封头拼缝和筒体纵缝在焊接基层时尽量双面交替焊，以减少角变形。
最好在背面先焊一层（清根时去掉），并焊临时加强筋，再翻边正式焊接。
4. 不得用碳钢焊材、低合金焊材在复层母材、过渡层焊缝和复层焊缝上施焊。
Q235B+TP316L不锈钢复合板焊接工艺研究
CO2气体保护焊焊丝采用ER70S-6，该焊丝是镀铜低合金钢气体保护焊丝，采用CO2作为保护气体进行施焊，具有优良的焊接工艺性能，电弧燃烧稳定、飞溅少，焊缝成形美观、焊缝金属气孔敏感性小。
不锈钢药芯焊丝电弧焊采用E316LT0-4焊丝，该焊丝能有效地减少飞溅或气孔，并可增高焊缝金属凝固时的温度。
焊丝中加入了其他合金元素，保
图2 坡口形式
3 焊接实施
3.1 焊前清理
清理干净坡口及其两侧各50m m范围内油污、锈蚀、金属屑、氧化膜及其他污物，复合层距离坡口100mm范围内应涂刷防飞溅材料。
3.2 焊接顺序
（1）基层的焊接焊接基层焊道不得触及和熔化复合层不锈钢，先焊基材时，其焊道根部或表面，应距离复合层界面2~3mm。
焊缝余高应符合相
a）Q235B显微组织
b）TP316L显微组织图1 板材金相组织200×50m m 50m m 200×。
不锈钢复合板复层焊接制造过程
不锈钢复合板复层焊接制造过程说到不锈钢复合板，大家一定都知道它那亮闪闪的外表，给人一种高大上的感觉。
它的背后可藏着不少小秘密，今天咱就来聊聊这个不锈钢复合板复层焊接的过程。
你可能会想：“这不就是两种金属拼在一起吗？还用得着搞那么复杂？”哈哈，别急，听我慢慢给你捋顺了。
不锈钢复合板就是由两种材料——不锈钢和碳钢——通过复合工艺拼接成的一种板材。
简单来说，它就像是夹心饼干，外面是硬邦邦的不锈钢，里面是更坚固的碳钢。
你可以想象，这就像把两种性格完全不一样的东西揉成一团，既要保证它们不分家，又得让它们在一起亲密无间。
嘿，听起来是不是有点挑战性？而最重要的就是那“复层焊接”工艺，简直就是这一切的关键。
这个复层焊接过程，说难也不难，说简单也不简单。
简单来说，就是把两种金属通过高温熔化后，让它们完美结合在一起。
听着是不是有点像厨房里的大厨调味？先是把食材放进锅里加热，等到合适的温度，材料就会像糖和奶油一样融合。
咱们的焊接操作也是差不多的，先将不锈钢和碳钢表面处理得干干净净，然后一边加热一边熔化，保证它们没有杂质，还能紧密地结合在一起。
中间的操作其实是最考验人的，稍微不小心温度控制不好，焊接的地方就可能出现裂缝，或者表面不平整。
就像在烹饪时，火候掌握不当，做出来的菜就没那么好吃。
焊接的温度一般要控制在1500°C左右，比高温的夏天还要热得多。
想象一下那种炙热的环境，光是站在那里就感觉在冒汗。
可焊接工艺做好了，复合板的两种金属就会牢牢地贴在一起，不会因为外界环境的变化而分离。
你知道这过程还得用专业的设备吗？一开始，焊接的设备得有足够的精确度，能够在很短的时间内完成对金属的加热和熔化，否则可就大功告成不了了。
再说，焊接过程中还要控制好电流电压，保持金属的熔化稳定，才能得到平滑的焊缝。
说实话，这些工艺一套下来，简直比做个复杂的菜谱还要费心，差一步可就成了“糊锅”。
焊接完成后，还得进行一些后续处理。
焊接的地方可能会有一些多余的金属，咱得把这些“杂质”清除掉，确保复合板的质量。
不锈钢复合板的焊接要求及注意事项
不锈钢复合板的焊接工艺不锈钢复合板是由复层(不锈钢)和基层(碳钢、低合金钢等)复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。
不锈钢复合板由于具有良好的综合性能和价格优势，在石油化工、食品工业等领域得到日益广泛的应用。
不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。
一、不锈钢复合板的焊接特点从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。
为了保证复合钢板不失去其原有的综合性能，需要对基层和复层分别焊接。
除了基层和复层的焊接外，还有过渡层焊接的问题，这是不锈钢复合板焊接的主要特点。
复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。
基层和复层的过渡层焊接是不锈钢复合板焊接的关键。
二、不锈钢复合板焊接技术要点1．焊接方法的选择焊接不锈钢复合板时，基层大都采用焊条电弧焊。
对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。
基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。
过渡层和复层焊接，最常用的方法是焊条电弧焊。
2．焊接工艺评定GBl50 1998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。
焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。
不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。
目前，不锈钢复合板的焊接工艺评定应按照JB 4708～2000《钢制压力容器焊接工艺评定》附录A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标准正文的有关规定。
3．焊接材料的选择不锈钢复合板的焊接材料按照JB／T 4709—2000《钢制压力容器焊接规程》正文和附录A(标准的附录)“不锈钢复合钢焊接规程”表A1推荐选用。
不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。
不锈钢复合钢板焊接技术要求
不锈钢复合钢板焊接技术要求
不锈钢复合钢板焊接技术的要求包括以下几个方面：
1. 焊接材料选择：应当选择与被焊接的不锈钢复合钢板具有相似化学成分和机械性能的焊接材料。
2. 焊接设备选择：应当选择适用于不锈钢复合钢板焊接的设备，如TIG（氩弧焊）、MIG（气体金属弧焊）等。
3. 焊接工艺选择：应当选择适合不锈钢复合钢板的焊接工艺，如直流或交流焊接、直流直流配电焊接等。
4. 焊接电流和电压设置：应当根据不锈钢复合钢板的厚度和材质的不同，合理调整焊接电流和电压的设置，以确保焊接质量。
5. 预热温度和焊后热处理：应当根据不锈钢复合钢板的厚度，预热温度的设置有助于减轻焊接应力和熔池形成的裂纹，并且在焊接完成后可以进行适当的热处理，以消除残余应力。
6. 焊接速度和焊接顺序：应当控制焊接速度，避免熔池过大或过小。
同时，确定合适的焊接顺序，以保证焊缝质量。
7. 焊接环境条件：应当在清洁、无风、无露水的环境下进行焊接，以避免外界杂质对焊接质量的影响。
需要注意的是，不锈钢复合钢板焊接技术要求还随着具体的应
用领域、材料要求和工艺要求的不同而有所差异，上述仅为一般性的要求，具体应根据实际情况进行选择和调整。
不锈钢复合板的焊接
不锈钢复合板的焊接一、概述不锈钢复合板是用较薄的不锈钢板（304L、316L、321等）与较厚的低碳钢板或合金钢板复合而成，复合方法一般采用爆炸法、轧制法或爆炸轧制法。
不锈钢复材的厚度一般在3-6mm，而基材的厚度则可能根据需要确定为10以上的任意厚度。
目前我公司所使用的复合板基材的最大厚度为96mm.由于不锈钢复合板存在珠光体钢与奥氏体钢两种材质，所以焊接过程中除了考虑到珠光体基材的接头性能和奥氏体复材的性能要求外，还存在着异种钢的焊接问题。
因此在焊接不锈钢复合板的过程中同时具有珠光体钢、奥氏体钢和异种钢的焊接特点，并且由于特殊的用途及散热情况和应力状态的影响复合板的焊接还具有他自己的特点。
不锈钢复合板产品有两种强度计算方式，一种是只计算基材的强度而复材仅考虑其抗腐蚀或抗氧化性能，另一种是基材和复材都参与强度计算。
后者对焊接提出了更高的要求，即在保证其抗腐蚀性的同时还应保证焊缝内部的连续性和致密性，因此在焊接工艺和焊接材料的选择上应予以重视。
复合板容器的复合层金属接触工作介质，设计者根据产品工作温度、操作介质规定复层金属及其焊接接头的抗腐蚀要求。
对于具有较高的抗腐蚀要求的产品，通常规定焊接接头需通过抗腐蚀试验，此时应选定适当的焊缝坡口型式、焊接材料、严格控制焊接工艺全过程，以使焊接接头的质量满足设计要求。
制造不锈钢复合板容器常采用的技术条件有：《压力容器安全技术监察规程》《钢制压力容器》 GB-150《钢制管壳式换热器》 GB-151《不锈钢复合板焊接技术条件》 GB/T 13148-91《不锈钢腐蚀试验法》 GB 4334二、不锈钢复合板焊接常用坡口型式不锈钢复合板焊接坡口型式主要根据接头位置、复合板材料的厚度、复层焊缝的化学成份要求和抗腐蚀要求来确定。
表1为常用的复合板接头型式。
当对复层焊缝抗腐蚀要求较高时或复层为超低碳不锈钢，需在焊接区的复合层与基层结合处，将基材加工掉1-2mm，采用过渡层焊材填充，降低基材焊缝及母材的稀释对复层焊缝化学成份的影响，确保复层焊缝的合金元素含量，使其接头的抗腐蚀性满足设计要求。
不锈钢复合板的焊接工艺规程不锈钢复合板的焊接工艺
1Cr13
A302
A307
A402
A407
E309-16
E309-15
E310-16
E310-15
A302
A102
E309-16
E308-16
H0Cr14
表2.2-2常用不锈钢复合板基层焊接材料的选用
基层材质
手弧焊
埋弧焊
氩弧焊
CO2保护焊
焊条
焊丝钢号
焊剂
焊丝钢号
焊丝钢号
型号
1 2
图3.2-1坡口形式
12
3 4
图4.2-1不锈钢复合板单面焊接的焊接顺序示意图
1 2 3
45 6
图4.2-2不锈钢复合板双面焊接的焊接顺序示意图
a.基层的焊接
焊接基层焊道不得触及和熔化复材，先焊基材时，其焊道根部或表面，应距复合界面1-2mm。焊缝余高应符合有关标准的规定。视基材厚度、钢种以及结构等因素，必要时可采用适当的预热处理。
b.过渡层的焊接
焊接过渡层时，要在保证熔合良好的前提下尽量减少基材金属的熔入量降低熔合比。为此应采用较小直径的焊条或焊丝以及较小的焊接线能量。过渡层的厚度应不小于2mm。
c.复层的焊接
在焊接复层时，要注意保护复层的表面，防止焊接飞溅物损伤复层表面，不得在复层表面随意引弧、焊接卡兰、吊环以及临时支架等。复层焊缝表面应尽可能与复层表面保持平整、光顺。对接焊缝余高不大于1.5mm
b.定位焊应焊在基层母材上，且采用与焊接基层金属相同的焊接材料。手弧焊定位焊焊缝参照表3.5-1
表3.4-1手弧焊定位焊焊缝尺寸（mm）
焊件厚度
焊缝厚度
焊缝长度
间距
≤20
