垃圾吊运行规程(DOC)

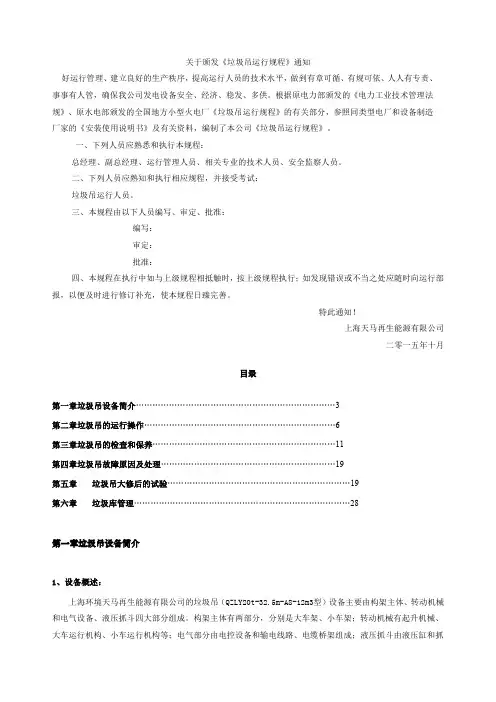

关于颁发《垃圾吊运行规程》通知

好运行管理、建立良好的生产秩序，提高运行人员的技术水平，做到有章可循、有规可依、

人人有专责、事事有人管，确保我公司发电设备安全、经济、稳发、多供。根据原电力部颁发的《电力工业技术管理法规》、原水电部颁发的全国地方小型火电厂《垃圾吊运行规程》的有关部分，参照同类型电厂和设备制造厂家的《安装使用说明书》及有关资料，编制了本公司《垃圾吊运行

规程》。

一、下列人员应熟悉和执行本规程：

总经理、副总经理、运行管理人员、相关专业的技术人员、安全监察人员。

二、下列人员应熟知和执行相应规程，并接受考试：

垃圾吊运行人员。

三、本规程由以下人员编写、审定、批准：

编写：

审定：

批准：

四、本规程在执行中如与上级规程相抵触时，按上级规程执行；如发现错误或不当之处应随时向运行部报，以便及时进行修订补充，使本规程日臻完善。

特此通知！

上海天马再生能源有限公司

二零一五年十月

目录

第一章垃圾吊设备简介 (3)

第二章垃圾吊的运行操作 (6)

第三章垃圾吊的检查和保养 (11)

第四章垃圾吊故障原因及处理 (19)

第五章垃圾吊大修后的试验 (19)

第六章垃圾库管理 (28)

第一章垃圾吊设备简介

1、设备概述：

上海环境天马再生能源有限公司的垃圾吊（QZLY20t-32.5m-A8-12m³型）设备主要由构架主体、

转动机械和电气设备、液压抓斗四大部分组成。构架主体有两部分，分别是大车架、小车架；转动机械有起升机械、大车运行机构、小车运行机构等；电气部分由电控设备和输电线路、电缆桥架组成；

液压抓斗由液压缸和抓斗组成。

该垃圾吊用于上海环境天马再生能源有限公司垃圾焚烧线的进料系统。焚烧线的日处理垃圾量2000t/d，并有10%连续超负荷运行能力。本项目建设4条处理垃圾500t/d的焚烧线，安装2台半自动桥式抓斗起重机，起重机可在手动/半自动之间自由切换，正常情况下采用手动方式运行：手动抓料、倒料、给料斗投料。所有工序均为手动。

1.1垃圾吊设备简图

小车轨道抓斗大车小车

1.2垃圾吊及液压抓斗技术参数

起吊重量：20T 起升高度：38m 轨道跨度：32.5m

最大抓合容量：12m3控制方式：半自动及手动抓斗重量：8.3t

提升机构电机功率：235kw 小车行走电机功率：2x5.5kw 大车行走电机功率：

4x5.5kw

抓斗电机功率：45.3kw 速度调节方式：变频调速垃圾坑长度x宽度：86m

x27m

钢丝绳缠绕方式：2进/2出抓斗型式：电动液压六瓣抓斗起重机整机工作级别：A8 垃圾吊控制室地面标高：23m 轨底标高：31.30米钢丝绳直径：24mm

抓斗开启时间：9秒抓斗闭合时间：18秒抓斗提升速度：≥65m/min

抓斗下降速度：≥90m/min

大车运行速度：≥

100m/min

小车运行速度：≥

80m/min

1.3垃圾吊设备配置

序号名称

规格

型号材料

重

量

单位

数量

制造厂家

1号起重机2号起重机

1 主梁ZKKW Q345B 20 吨

2 2

德马格

上海

2 端梁Q345B 3.8 吨 2 2 德马格德国/

上海

2.1

端梁

钢结构Q345B 2.9 吨 2 2

德马格

上海

2.2

大车运行三

合一装置多种

材料

0.35 吨 4 4

德马格

德国

2.3 液压缓冲器液压式0.1 吨 4 4 Römer

3 小车MPW

多种

材料13 吨 1 1

德马格

德国

3.1 小车钢结构

多种

材料8.7 吨 1 1

德马格

德国

3.2 起升电机K21R

多种

材料1 1

德马格

德国

3.4 辅助卷扬

多种

材料1 1

德马格

德国

3.5

起升减

速机HGL

多种

材料

1 1

弗兰德

德国

3.6 起升制动器液压式多种 1 1 德马格

序号名称

规格

型号材料

重

量

单位

数量

制造厂家

1号起重机2号起重机

双靴制

动器

材料德国

3.7 钢丝绳卷筒

多种

材料1 1

德马格

德国

3.8

三合一小车

运行装置ZBA

多种

材料

2 2

德马格

德国

3.9 小车从动轮GGG70 2 2

德马格

德国

3.10

抓斗供电电

缆卷筒多种

材料

1 1

Hartmann

& König

德国

4 液压抓斗

12m3 多种

材料

8.3 吨 2 2

上海

昂丰

5 液压抓斗2m3

多种

材料2.5 吨 2 2

上海

昂丰

6 电气柜

多种

材料3 吨 4 4

德马格

德国

每台垃圾吊车配置一套5t污泥处理卷扬小车，安装在主卷扬旁.

污泥卷扬小车技术规格一览表

序号项目规格备注

1 5t污泥处理卷扬小车2台(套)

2 钢结构设计规范DIN 15018

3 提升驱动设计标准FEM 1.001第三1998.10.01. M6

4 ★控制方式半自动/手动(可切换)

5 电动液压抓斗2台(套)

6 ★提升能力5t

7 ★超载能力10%

8 ★年运行小时≥8000h
