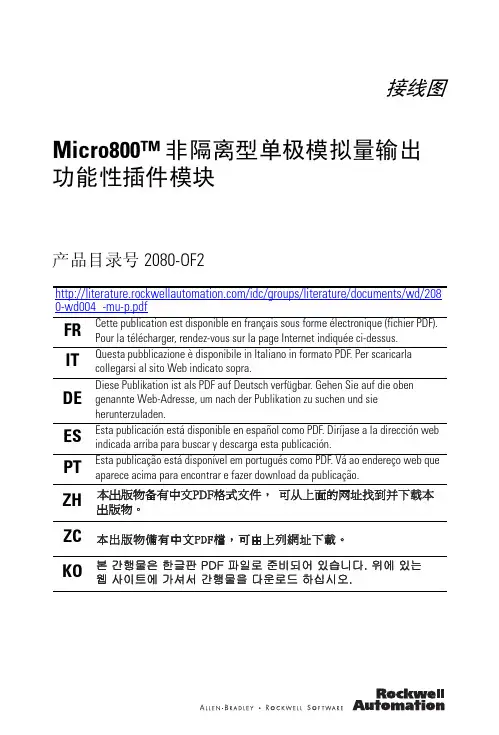

Micro800 非隔离型单极模拟量输出功能性插件模块产品目录号 2080-OF2说明书

接线图Micro800™ 非隔离型单极模拟量输出功能性插件模块产品目录号2080-OF2/idc/groups/literature/documents/wd/208 0-wd004_-mu-p.pdfFR Cette publication est disponible en français sous forme électronique (fichier PDF).Pour la télécharger, rendez-vous sur la page Internet indiquée ci-dessus.IT Questa pubblicazione è disponibile in Italiano in formato PDF. Per scaricarla collegarsi al sito Web indicato sopra.DE Diese Publikation ist als PDF auf Deutsch verfügbar. Gehen Sie auf die oben genannte Web-Adresse, um nach der Publikation zu suchen und sie herunterzuladen.ES Esta publicación está disponible en español como PDF. Diríjase a la dirección web indicada arriba para buscar y descarga esta publicación.PT Esta publicação está disponível em portugués como PDF. Vá ao endereço web que aparece acima para encontrar e fazer download da publicação.ZHZC2 Micro800™ 非隔离型单极模拟量输出功能性插件模块出版物 2080-WD004A-ZH-P - 2010年9 月环境和机柜防止静电放电本设备适用于在污染等级 2 工业环境、过电压 II 类应用中使用 (如 IEC 60664-1 所定义)，在海拔高达 2000 米 (6562 英尺) 时不降额。

施耐德电气 EM235 模拟量组合扩展模块说明书

GB EM235模拟量组合扩展模块说明书EM235产品选型模块名称及描述24V供电功耗尺寸(mm)重量订货号EM235-AI4AQ1模拟量4输入1输出需要2W71.2×80×62186g6ES7235-0KD22-0XA8EM235产品外形EM235是4路模拟量采集1路模拟量输出组合模块，输入可采集±25mV，±50mV，±100mV，±250mV，±500mV，±1V，±2.5V，±5V，±10V，0-20mA 信号。

输出通道可输出±10V，0-20mA 信号。

输入通道通过组态开关配置。

EM235产品参数模拟量通道输入规范EM235数据字格式：双极性，满量程单极性，满量程-32000至+320000至32000输入阻抗：电压电流＞2M Ω250Ω最大输入电压30VDC 最大输入电流32mA精度：双极性单极性11位，加1位符号位12位输入类型差分输入范围：电压电流根据配置开关选择0-20mA输入分辨率参考EM235组态表隔离（现场与逻辑）无模拟量通道输出规范EM235信号范围：电压输出电流输出±10V 0~20mA分辨率：电压输出电流输出12位（1位符号位）11位数据格式：电压输出电流输出-32000至+32000 0至32000精度：电压输出电流输出±满量程的0.5%±满量程的0.5%建立时间：电压输出电流输出100μs 2ms最大驱动：电压输出电流输出5000Ω最小500Ω最大隔离（现场与逻辑）无EM235接线示意图24VDC电源指示灯亮：电源正常，跟主机连接正常。

灭：电源异常或连接主机异常。

提示：扩展模块单独供电24V，不连接主机，24V电源灯不亮。

EM235模拟量输入校准方法校准步骤：1.切断模块电源，通过组态开关，选择输入范围。

2.接通CPU和模块电源，将零值信号加到输入端。

OMRON CP1W-AD041模块使用说明书

CP1W-AD041的使用制作时间：2016.01硬件设备：CP1E-NA20DR-A(PLC)，CP1W-AD041（模拟量输入模块），USB电缆，S8VK-C06024（开关电源）软件：CX-Programmer案例简介：使用CP1E-NA20DR-A带CP1W-AD041模块实现采集模拟量的功能。

1. 系统概述，硬件搭建和接线（1）将PLC接到220V交流电源上，USB电缆线和电脑连接，如图1-1所示：图1-1（2）将CP1W-AD041 连接至CP1E，如图1-2所示：AD041模块图1-22.操作步骤（1）硬件设置：a. 模拟量输入模块CP1W-AD041端子排列如图2-1所示：图2-1b．模拟量模块的输入布线如图2-2所示：图2-2c. CP1W-AD041输入地址分配说明：模拟量量程在n+1、n+2中设置，模拟量输入1~4的值保存在m+1、m+2、m+3、m+4CH中。

图2-3注：n是分配给CPU单元或最后一个扩展单元的最后输出字，m是分配给CPU 单元或最后一个扩展单元的最后输入字。

本案例中使用的地址分配如下表所示：（2）软件操作：a. CP1E-NA20DR-A内置模拟量输出设置如图2-4所示：图2-4注：本案例中是把内置模拟量输出接到模拟量模块第1路输入上。

b. AD041的设置通过量程代码写入：图2-5量程代码如图2-6所示：图2-6本案例使用模拟量输入1：-10V~+10V，不使用平均化，写入的量程代码如图2-5所示：图2-7c. 编程说明程序如图2-6所示：图2-8注：从电源接通开始到最初的转换数据保存到输入字为止，要耗费2 个周期50ms 左右。

因此编写TIM指令，当在电源打开同步开始运行时，等待转换数据成为有效的程序。

设置完成，在编程模式下将设置传送到PLC，PLC断电重启，设置生效；再将程序传送到PLC。

3、现象和结论：（1）切换到监视模式，在190CH写入设定值#0BB8Hex，可以看到1CH的数值和内置DA0的数字量基本保持一致。

LK511 4路通道间隔离电流型AO模块使用说明书

0
Byte4：Bit7 通道 4 故障模式输出值 0：输出保持；1：输出故障安全值
0
Byte13~Byte14 通道 1 故障安全值
0～655353
0
Byte15~Byte16 通道 2 故障安全值
0～65535
0
Byte17~Byte18 通道 3 故障安全值
0～65535
0
Byte19~Byte20 通道 4 故障安全值
接线说明
LK511 模块电流输出接线图
注: 1. 4路电流型AO，仅使用图中4对接线端子，其余端子不用，严禁接线。 2. 每路信号分别用两根导线（屏蔽线缆）连接到现场设备上。
第 3 页,共 15 页
LK511 模块的接线端子固定在背板上，位于模块安装位的正下方。采用双排 18 位新型压力卡接端子，相比较传统的螺钉端子，接线更加方便，更加牢固。
热备份冗余 DP 双网，高可靠性。符合 EN50170 欧洲标准，采用总线型网络拓朴结构，最大通讯速率 1.5Mbps，通讯介质屏蔽双绞线。
LK511 模块支持 PROFIBUS-DP 从站协议，接收主站的输出数据并上传诊断信息。安装在本地背板上，则从站地址由 LK511 模块所在槽位唯一确定；安装在扩展背板上，则从站地址由背板基地址和 LK511 模块所在槽位的偏移地址共同确定。
LK511 模块通过回读值对输出通道进行断线和输出故障的检测。CPU 把回读值与理论回读值进行比较，诊断通道状态并上报诊断数据。
回读电流＜4mA，则输出回路开路，通道断线，通道相关诊断区上报“断线故障”；回读值与理论回读值之间误差＞5%F.S.，则通道相关诊断区上报“通道输出故障”；当通道所有故障均恢复时，通道相关诊断区上报“通道故障恢复”；当通道上没有加负载时，视为通道断线，上报“断线故障”。 LK511 模块只在发生故障和故障恢复时分别上报一次诊断数据。针对不同的现场情况，出现故障时模块的诊断处理方式也有所不同。

DATA-7336 模拟量输出模块使用说明书

DATA-7336模拟量输出模块使用说明书唐山平升电子技术开发有限公司地址：河北省唐山市高新技术开发区庆北道37号73536187353627公司网址：目录第一章概述 (1)1.1、简介 (1)1.2、功能 (1)1.3、特点 (1)1.4、技术参数 (1)1.5、产品外形说明 (1)1.6、接口说明 (2)1.6.1、外部设备接线端子说明 (2)1.6.2、测试串口（DB9）定义 (2)1.6.3、面板指示灯说明 (3)第二章设参软件介绍 (3)2.1、设参软件的安装环境 (3)2.2、设参软件的安装 (3)2.3、设参软件操作界面介绍 (5)第三章使用说明 (7)3.1、设置模拟量输出模块的参数： (7)3.1.1、读取模拟量输出模块的参数 (7)3.1.2、设置模拟量输出模块的参数 (8)3.2、接线 (8)3.2.1、接电流型信号输出的设备 (8)3.2.2、接电压型信号输出的设备 (9)3.2.3、接串口设备 (9)第四章远程升级 (10)4.1、概述 (10)4.2、远程升级 (10)第五章故障分析与排除 (13)附录：通讯协议 (13)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山平升电子技术开发有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。

商标声明：为唐山平升电子技术开发有限公司的注册商标。

本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。

注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

第一章概述1.1、简介该模块可接收串口命令并能够根据命令输出对应的模拟量信号，广泛应用于各行业的控制系统中。

1.2、功能信号输出功能：可对外输出标准4-20mA或1-5V模拟量信号，用于阀门等控制设备的开度调节。

KIO22 模拟量输入输出模块用户手册说明书

KIO22模拟量输入输出模块用户手册郑州众智科技股份有限公司SMARTGEN(ZHENGZHOU)TECHNOLOGY CO., LTD.目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (4)4 接线 (5)5 编程参数范围及定义 (6)6 电气连接图 (6)7 外形尺寸及安装 (7)前言是众智的中文商标是众智的英文商标SmartGen―Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务。

不经过本公司的允许，本文档的任何部分不能被复制(包括图片及图标)。

本公司保留更改本文档内容的权利，而不通知用户。

公司地址：中国.河南省郑州市高新技术产业开发区金梭路28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1 版本发展历史日期版本内容2021-06-08 1.0开始发布1概述KIO22是一款K型热电偶转4-20mA模块，用于将2路K型热电偶模拟量输入，转为2路4-20mA的电流输出，用户可通过LINK接口采用MODBUS协议进行参数设置及数据采集。

2性能和特点其主要特点如下：——采用32位ARM单片机，硬件集成度高，可靠性得到进一步提升；——工作电压DC8V～DC35V；——控制器采用35mm导轨安装方式；——模块化结构设计，可插拔式接线端子，结构紧凑，安装方便。

3规格表2 性能参数项目内容工作电压范围DC8V～DC35VLINK接口波特率：9600bps 停止位：1位校验位：无外形尺寸71.6mm*93.0mm*60.7mm(L*W*H)工作温湿度温度：(-40~+70)°C相对湿度：(20~93)%RH 贮存温度温度：(-40~+80)°C防护等级IP20重量0.115kg4接线图1 KIO22模拟量输入输出模块面膜图表3 接线端子描述序号功能导线规格备注1.AO(1) I+1.0mm2电流正极输出2.AO(1) TR TR与I+短接，可将内部100Ω电阻串入到输出回路，输出信号转化为电压信号3.AO(1) I- 电流负极输出4.AO(2) I+1.0mm2电流正极输出5.AO(2) TR TR与I+短接，可将内部100Ω电阻串入到输出回路，输出信号转化为电压信号6.AO(2) I- 电流负极输出7.KIN2 -0.5mm2K 型热电偶传感器8.KIN2 +9.KIN1 -0.5mm2K 型热电偶传感器10.KIN1 +11.直流工作电源输入B+ 1.0mm2直流工作电源正极输入12.直流工作电源输入B- 1.0mm2直流工作电源负极输入/ POWER / 电源正常指示灯/ LINK / 通过modbus rtu协议与上位机通信5编程参数范围及定义表4 参数设置内容及范围一览表序号项目参数范围出厂值描述1输出口14mA对应温度值(0-1000.0)°C0输出口1输出4mA时对应的热电偶传感器温度值2输出口120mA对应温度值(0-1000.0)°C1000.0输出口1输出20mA时对应的热电偶传感器温度值3输出口24mA对应温度值(0-1000.0)°C0输出口2输出4mA时对应的热电偶传感器温度值4输出口220mA对应温度值(0-1000.0)°C1000.0输出口2输出20mA时对应的热电偶传感器温度值6电气连接图图2 电气连接示意图7外形尺寸及安装图3 外形尺寸及安装(单位：mm)_________________________________。

K-AO01 8通道模拟量输出模块使用说明书

AO 信号定义通道 1 电流输出正端通道 1 电流输出负端 NC 通道 1 电流测试端，禁止接线通道 2 电流输出正端通道 2 电流输出负端 NC 通道 2 电流测试端，禁止接线通道 3 电流输出正端通道 3 电流输出负端 NC 通道 3 电流测试端，禁止接线通道 4 电流输出正端通道 4 电流输出负端 NC 通道 4 电流测试端，禁止接线通道 5 电流输出正端通道 5 电流输出负端 NC 通道 5 电流测试端，禁止接线通道 6 电流输出正端通道 6 电流输出负端 NC 通道 6 电流测试端，禁止接线通道 7 电流输出正端通道 7 电流输出负端 NC 通道 7 电流测试端，禁止接线通道 8 电流输出正端通道 8 电流输出负端 NC 通道 8 电流测试端，禁止接线无连接，禁止接线无连接，禁止接线测试端，现场电源正端，禁止接线测试端，现场电源地，禁止接线
图 2-3
表1
端子接线端子示意图
底座接线端子定义
和利时公司版权所有
第 4 页共 17 页
K-AO01
8 通道模拟量电流输出模块使用说明书
A/01
修订日期 2013-3-12
通道号
接线端子标识 A1 B1 C1 D1 A2 B2 C2 D2 A3 B3 C3 D3 A4 B4 C4 D4 A5 B5 C5 D5 A6 B6 C6 D6 A7 B7 C7 D7 A8 B8 C8 D8 NC NC VT+ VT-
和利时公司版权所有
第 3 页共 17 页
K-AO01
8 通道模拟量电流输出模块使用说明书
A/01
修订日期 2源
保护
An 电流负载 Bn
V/I
D/A

罗克韦尔 ControlLogix 模拟量I O模块说明书

ControlLogix 模拟量 I/O 模块产品目录号 1756-IF16、1756-IF6CIS 、1756-IF6I 、1756-IF8、1756-IR6I 、1756-IT6I 、1756-IT6I2、1756-OF4、1756-OF6CI 、1756-OF6VI 、1756-OF8用户手册重要用户信息在安装、配置、操作或维护设备之前，请仔细阅读本文档及“其他资源”部分列出的文档，了解设备的安装、配置和操作信息。

用户需要了解安装和接线指南以及所有适用规范、法律和标准的相关要求。

包括安装、调整、投入运行、使用、装配、拆卸和维护等在内操作必须由经过适当培训的人员根据适用的操作守则来执行。

如未按照制造商指定的方法使用设备，则设备提供的保护功能可能会受到影响。

任何情况下，对于因使用或操作本设备造成的任何间接或连带损失，罗克韦尔自动化公司概不负责。

本手册中包含的示例和图表仅用于说明。

由于任何具体的安装都存在很多差异和要求，罗克韦尔自动化公司对于依据这些示例和图表进行的实际应用不承担任何责任和义务。

对于因使用本手册中所述信息、电路、设备或软件而引起的专利问题，罗克韦尔自动化公司不承担任何责任。

未经罗克韦尔自动化公司的书面许可，不得复制本手册的全部或部分内容。

在整本手册中，我们在必要的地方使用了以下注释，来提醒您注意相关的安全事宜。

标签可能位于设备上或设备内，可提供特定警示。

Allen-Bradley 、Rockwell Automation 、Rockwell Software 、RSLogix 5000、Logix5000、RSNetW orx 、RSLinx 、PowerFlex 、DeviceNet 、EtherNet/IP 、Data Highway Plus-Remote I/O 和 T echConnect 是罗克韦尔自动化公司的商标。

不属于罗克韦尔自动化的商标分别为其所属公司所有。

警告：用于标识在危险环境下可能导致爆炸，进而导致人员伤亡、物品损坏或经济损失的操作或情况。

模拟量转 485模块使用说明说明书

1.产品介绍1.1产品概述该模块可实现传感器和主机之间的信号采集，用来检测模拟信号。

应用在485总线工业自动化控制系统中，可监测4~20mA / 0~5V/ 0~10V信号。

安全可靠，外观美观，安装方便。

1.2功能特点采用标准的Modbus-RTU协议，地址、波特率可通过上位机软件设置，可挂接在 485 总线中使用。

产品按工业标准设计、制造，具有过压保护，过流保护，抗干扰能力强，可靠性高等特点。

1.3主要技术指标供电电源：10~30V DC输入通道数：1路或2路可选AD转换分辨率：10位或12位可选采集信号：4~20mA、0~5V、0~10V可选存储环境：-20℃~60℃类型4~20 mA 0~5 V 采集数据（10位AD）163~819采集数据（12位AD）655~3276 0~1024 0~40960~10 V 0~1024 0~4096 2.设备安装说明2.1设备安装前检查设备清单■模拟量转485模块1台■12V/2A电源1台(选配)■USB转485(选配)1.4模拟量对应关系表2.2接线说明标识说明备注VCC 电源输入正10~30V DC电源输入及通信GND485A485BVCC 电源输入地485-A 通信485-B电源输出正电源输出，模块给设备电源输出及信号输入GNDIN0电源输出地模拟量1输入模拟量2输入两线制、三线制、四线制通用IN1转换模块只需要一端供电就可以正常工作，另一端电源是为后级供电而准备，如不对后级进行供电，可悬空。

2.3输入信号接线举例线制VCC GND空IN0 IN1两线制三线制四线制设备电源正模拟量输入 1模拟量输入 1模拟量输入1正模拟量输入 2模拟量输入 2模拟量输入2正设备电源地设备电源地模拟量输入负2.3.1两线制接线示意图2.3.2三线制接线示意图2.4 485现场布线说明多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中《485设备现场接线手册》。

《AM600-4DA模拟量输出模块用户手册》)20150604

■ AM600+AM600-4DA模块编程示例
1）新建工程，对工程进行硬件组态如下图所示：
5）编译通过后，下载工程并运行。 2）在AM600-4DA模块的“一般配置”界面中，将通道-0使能，并将通道转换模式配置为电压“-10V~10V”输出，诊断上报和停止输出状态均可以配置；
产品发生故障或损坏时，请您正确、详细的填写《产品保修卡》中的各项内容。维修费用的收取，以我公司最新调整的《维修价目表》为准。本保修卡在一般情况下不予补发，诚请您务必保留此卡，并在保修时出示给维修人员。在服务过程中如有问题，请及时与我司代理商或我公司联系。客户购买本产品，则说明同意了本保修协议。本协议解释权归汇川技术。
RUN ERR
♦ ♦ ♦
空端子
·
规格
对于在干扰严重的应用场合，高频信号的输入或输出电缆应选用屏蔽电缆，以提高系统的抗干扰能力；基本单元的接地端子，请采用2mm2以上的电线，避免与强电系统共地。
+15V
DC/DC 转换器 AGND
+24V
滤波器 AGND
图 8 电流型控制信号连接方式
䃻䃻运行、保养注意事项：
铭牌
MODEL：AM600-4DA POWER INPUT： 24VDC 100mA OUTPUT：NONE VER ：xxxxx 01022087YE400001 01022087YE400001
图 1 型号与铭牌说明型号 AM600-4DA 分类模拟量输出描述 4 通道 DA 模块；支持电压 / 电流输出适用机型 AM600、H3U
6
7
保修协议
8
本产品保修期为十八个月（以机身条型码信息为准。如有特殊约定，以采购时的合同条款为准），保修期内按照使用说明书正常使用情况下，产品发生故障或损坏，我公司负责免费维修。保修期内，因以下原因导致损坏，将收取一定的维修费用： a）因使用上的错误及自行擅自拆卸、修理、改造而导致的机器损坏； b）由于火灾、水灾、电压异常、其它天灾及二次灾害等造成的机器损坏； c）购买后由于人为摔落及运输导致的硬件损坏； d）不按我司提供的用户手册操作导致的机器损坏； e）因机器以外的障碍（如外部设备因素）而导致的故障及损坏。

信捷模拟量模块XC-E2AD2PT2DA说明书

15、模拟量温度混合模块XC-E2AD2PT2DA本章主要介绍XC-E2AD2PT2DA模块的规格、端子说明、数据地址说明、读写数据指令说明、外部连接、模数转换图以及相关编程举例。

168169XC-E2AD2PT2DA 作为PID 温度控制模块，支持2通道 16 位精度模拟量输入、2通道PT100温度输入和2通道10位精度模拟量输出。

该模块集成2路独立温度采集，具有PID 自整定、独立PID 参数设置、本体通讯读写等功能。

因此，基于此模块，可与PLC 、触摸屏、计算机等组成分布式温度控制系统。

● 具有2通道16位精度模拟量输入、2通道PT100温度输入和2通道10位精度电压输出。

● 2通道的电流、电压可选，电流0~20mA 、4~20mA 可选；电压0~5V 、0~10V 可选，通过上位机设定。

● 2通道PT 输入具有PID 调节功能。

● 采用DC-DC 电源隔离设计，增强系统抗干扰能力。

● 显示温度精度为0.01℃。

● 独立设置每路温度通道PID 参数值，具有单独寄存器地址空间。

● 支持PID 实时自整定功能。

允许设备在各种状态下（冷态、加热状态、过渡状态等），进行PID 自整定，得到合适PID 整定值。

● 基于PLC 本体通讯指令FROM 和TO 指令进行数据交换，增加产品运用灵活性。

节省交互数据量，扩大数据存储空间。

●PLC本体：硬件版本V3.1f及以上版本。

●编程软件：XCPPro V3.1b及以上版本。

●温度传感器：铂热电阻PT100。

170171对于XC-E2AD2PT2DA 温度控制模块而言，端子台排列如下所示：B0C1AI0VI1CI1AI1CI0VI0B1C0A0A1三线制PT100铂热电阻的输入接线方式，具体方式如下：B0C0(GND)17215-3-1. 工作模式定义工作模式的设定有以下两种方法可选（这2种方式的效果是等价的）： 1：通过设置面板配置 2：通过Flash 寄存器设置将编程软件打开，点击菜单栏的，选择扩展模块：之后出现以下配置面板，选择对应的模块型号和配置信息：在图示‘2’处选择对应的模块型号，完成后‘1’处会显示出对应的型号，另外在‘3’处可以选择AD 、DA 通道的电压或电流配置。

EM AE04 模拟量扩展模块用户手册说明书

EM AE04模拟量扩展模块用户手册版本：V2.01发布日期：07/2022大连德嘉工控设备有限公司目录1.产品概述 (3)2.技术参数 (5)3.接线图 (6)1产品概述所有SMART200系列模拟量扩展模块接口均与原装模块一致，使用及配置方式也与原装模块一致，可直接替换原装模块使用，可搭配西门子SMART SR/ST系列CPU使用。

完美兼容：兼容西门子Smart扩展模块。

尺寸W x H x D(mm)：45x100x81模拟量扩展模块产品选型型号订货号描述EM AE046WB7288-3AE04-0AA04点模拟量输入EM AE086WB7288-3AE08-0AA08点模拟量输入EM AQ026WB7288-3AQ02-0AA02点模拟量输出EM AQ046WB7288-3AQ040AA04点模拟量输出EM AM036WB7288-3AM03-0AA02点模拟量输入/1点模拟量输出EM AM066WB7288-3AM06-0AA04点模拟量输入/2点模拟量输出EM AR026WB7288-3AR02-0AA02点模拟量（RTD）输入EM AR046WB7288-3AR04-0AA04点模拟量（RTD）输入EM AT046WB7288-3AT04-0AA04点模拟量（TC）输入2技术参数型号EM AE04订货号6WB7288-3AE04-0AA0尺寸W x H x D(mm)45x100x81功耗 1.5W（无负载）电流消耗（SM总线）80mA电流消耗(24V DC)40mA（无负载）输入点数4类型电压或电流（差动），可选择，2个为一组范围±10V、±5V、±2.5V或0到20mA 满量程范围（数据字）-27,648到27,648过冲/下冲范围（数据字）电压：27,649到32,511/-27,649到-32,512电流：27,649到32,511/-4864到0上溢/下溢（数据字）电压：32,512到32,767/-32,513到-32,768电流：32,512到32,767/-4,865到-32,768分辨率电压模式：12位+符号位电流模式：12位精度（25°C/0到55°C）电压模式：满量程的±0.1%/±0.2%电流模式：满量程的±0.2%/±0.3%3接线图接线电流变送器可用作2线制变送器和4线制变送器，如下图所示。

fx2n-2da模拟量输出模块说手册

fx2n-2da模拟量输出模块说手册【FX2N-2DA模拟量输出模块说明书】引言：FX2N-2DA模拟量输出模块是一种功能强大的数字式模拟量输出模块，可广泛应用于自动化控制系统中，用于控制和调节模拟量设备如变频器、伺服驱动器、压力传感器等。

本文将详细介绍FX2N-2DA模拟量输出模块的特点、技术参数、安装、接线、使用方法及注意事项等内容。

一、特点：1.具有2个独立的模拟量输出通道，可以独立设置输出电流或电压；2.支持4-20mA电流输出和0-10V电压输出两种模式；3.采用16位DA转换芯片，输出精度高；4.具有过流保护功能，当输出超过额定电流时会自动切断输出；5.采用模块化设计，与FX2N系列PLC直接连接，安装方便。

二、技术参数：1.电源电压：DC24V，允许范围：DC20.4V~DC26.4V；2.输出通道数量：2路；3.输出分辨率：16位；4.输出电流范围：4-20mA；5.输出电压范围：0-10V；6.输出精度：±0.1%；7.最大负载电阻：250Ω(电流输出模式)，10kΩ(电压输出模式)；8.工作温度：0~55℃；9.相对湿度：5~95%，无凝结。

三、安装与接线：1.安装方法：将FX2N-2DA模拟量输出模块插入FX2N系列PLC的模块插槽中，确保与PLC连接牢固；2.接线方法：根据需要选择电流输出或电压输出模式，接线时应注意电源极性和输出通道的连接顺序，避免插错或短路。

四、使用方法：1.网络参数设置：用户可以通过连接到FX2N系列PLC的编程口，使用特定的编程软件对FX2N-2DA模块进行参数设置；2.输出参数设置：用户可以设置输出通道的输出类型（电流或电压）、输出范围（4-20mA或0-10V）、输出精度等参数；3.电流输出调节：连接被控设备后，根据需要调节输出的电流范围，确保被控设备工作正常；4.电压输出调节：连接被控设备后，根据需要调节输出的电压范围，确保被控设备工作正常。

深圳市麦格米特电气技术 MC200-4DA模拟量输出模块说明书

MC200-4DA模拟量输出模块用户手册感谢您选择麦格米特电气技术有限公司的MC200系列PLC。

在使用PLC 产品前，请您仔细阅读本手册，以便更清楚地掌握产品特性，更安全地应用，充分利用本产品丰富的功能。

本速查手册用于MC200 系列PLC 的设计、安装、连接和维护的快速指引，便于用户现场对所需信息的查阅,并有相关选配件的简介，常见问题答疑等，便于参考。

本手册适合MC200系列以下成员：MC200–4DA模拟量输出模块版本号：1.2日期：2010-1-14编码：R29090021若需要更详细的产品资料，可参考我公司发行的《MC200系列可编程控制器用户手册》、《X-Builder编程软件用户手册》和《MC100/MC200系列可编程控制器编程参考手册》。

如需要，可向供货商咨询。

1. 外观以及部件名称图1-1 模块外观及部件名称2. 安装说明2.1安装方法采用DIN槽安装固定在振动不大的环境下，可以采用35mm宽度的DIN槽进行安装。

. 打开模块底部的DIN卡扣，将模块底部卡在DIN导轨上。

旋转模块贴近DIN 导轨，合上DIN卡扣。

仔细检查模块上DIN卡扣与DIN导轨是否紧密固定好，如下图：采用螺钉安装固定在振动较大的场合必须使用螺丝来固定，螺丝可选用M3，按照下图所示的尺寸进行定位、钻安装孔；用合适的螺钉将模块固定在背板上。

MC200系列的外形尺寸与安装孔位尺寸如下图所示。

2.2电缆连接及规格电缆规格在进行PLC应用的配线时，建议使用多股铜导线，并预制绝缘端头，这样可保证接线质量。

推荐选用导线的截面积和型号如下表所示。

将加工好的电缆头用螺丝固定在PLC的接线端子上，注意螺钉位置正确，螺钉的旋紧力矩在0.5～0.8Nm，保证可靠连接，又不致损坏螺丝。

推荐的电缆制备方式如图2-3所示。

图2-3 电缆示意图2.3布线要求为了安全（防止电击和火灾事故）和减少噪声，控制器的接地端子应严格按照国家电气规程要求接地，接地电阻应小于100Ω。

EM_235说明书

0mV) 250μV(±500mV) 500μV(±1V) 1.25mV(±2.5V) 2.5mV(±5V) 5mV(±10V) 5μA(0～10mA时)模数转换时间＜250μs模拟量输入响应 1.5ms～95%共模抑制40dB,DC to 60Hz EM 235 CN共模电压信号电压+共模电压(必须小于等于12V)数据字格式单极性，全量程范围-32000～+320000 0～32000-32000～+32000 双极性，全量程范围0～32000输入阻抗大于等于10MΩ输入滤波器衰减-3db@3.1KHz最大输入电压30V DC最大输入电流32mA分辨率12位A/D转换器模拟量输出特性模拟量输出点数 1隔离(现场侧到逻辑线路) 无信号范围电压输出电注输出±10V 0 到20mA数据字格式电压电流-32000～+32000 0～+32000分辨率，满量程电压电流12位11位满量程的±2% 满量程的±2%精度最坏情况，0～55℃电压输出电流输出典型值，25℃电压输出电流输出满量程的±0.5% 满量程的±0.5%设置时间电压输出电流输出100μs 2mS最小5000Ω最大500Ω最大驱动@24V用户电源电压输出电流输出EM 235 CN端子连接图EM 235 CN配置------表A-13所示为如何用DIP开关设置EM 235 CN模块。

开关1到6可选择模拟量输入范围和分辨率。

所有的输入设置成相同的模拟量输入范围和格式。

表A-14所示为如何选择单/双极性（开关6）、增益（开关4和5）和衰减（开关1、2和3）。

下表中，ON为接通，OFF为断开。

------表A-13 EM 235 CN选择模拟量输入范围和分辨率的开关表单极性满量程输入分辨率SW1SW2SW3SW4SW5SW6ON OFF OFF ON OFF ON 0到50mV 12.5μVOFF ON OFF ON OFF ON 0到100mV 25μVON OFF OFF OFF ON ON 0到500mV 125uAOFF ON OFF OFF ON ON 0到1V 250μVON OFF OFF OFF OFF ON 0到5V 1.25mVON OFF OFF OFF OFF ON 0到20mA 5μAOFF ON OFF OFF OFF ON 0到10V 2.5mV双极性满量程输入分辨率SW1SW2SW3SW4SW5SW6ON OFF OFF ON OFF OFF ±25mV 12.5μVOFF ON OFF ON OFF OFF ±50mV 25μVOFF OFF ON ON OFF OFF ±100mV 50μVON OFF OFF OFF ON OFF ±250mV 125μVOFF ON OFF OFF ON OFF ±500 250μVOFF OFF ON OFF ON OFF ±1V 500μVON OFF OFF OFF OFF OFF ±2.5V 1.25mVOFF ON OFF OFF OFF OFF ±5V 2.5mVOFF OFF ON OFF OFF OFF ±10V 5mV------表A-14 EM 235 CN选择单/双极性、增益和衰减的开关表EM 235 CN开关单/双极性选择增益选择衰减选择SW1SW2SW3SW4SW5SW6ON 单极性OFF 双极性OFF OFF X1OFF ON X10ON OFF X100ON ON 无效ON OFF OFF 0.8OFF ON OFF 0.4OFF OFF ON 0.2EM 235 CN的校准和配置位置EM 235 CN输入数据字格式图A-21 为CPU中模拟量输入字中12位数据值的存放位置。
