生态水流量监测系统安装步骤
环境监测系统组装教程
6、切记：风向传感器底座固定在固定杆上的 时候，风向传感器上面的白点朝向正北方向。 如下图
7、固定好传感器后，用固定屏幕的包箍把 LED显示屏固定到立杆（固定高度根据个人所 需而定），下图为LED显示屏的背面固定图。
8、整体效果如下图：
四、主机与各个传感器的连线图
3、立杆接好之后，安装风速风向的固定杆，固定杆的位置根据个人需求而定（在LED屏之 上的范围内），如下图所示。（备注：安装 噪声和PM2.5/10的固定杆同理）
4、固定杆安装完之后，把风速风向传感器安 装在底座上，如下图：
5、风速/风向传感器安装在底座后，直接用 螺丝把底座固定在固定杆的两侧即可（安装 噪声，PM2.5/10的传感器同理），如下图：
三、安装步骤
1、首先把三节立杆和避雷针按下图所示连接， 按如图从左到右顺序，表示立杆的由高到低 的顺序（图中红色箭头方向为立杆由高到低 的顺序），依次连接，如下图：
2、三节立杆安装完之后，把保护壳从高到低 直接套入即可（图中红色箭头方向为保护壳 的走势），立杆方向调整环可以把立杆调整 到所需方向如下图：
环境在线监测系统 组装教程
一、系统简介
环境在线监测系统主要由噪声监测单元、 温湿度监测单元、风速监测单元PM2.5/PM10 检测单元、风向监测单元、LED屏显示单元、 实现工地环境参数的监测、展示、数据上传、 视频叠加功能，完美对接政府监测平台，从 而实现工地环境参数的24小时监管。
二、系统安装零部件
注水井流量计自动装置安装操作步骤
注水井流量计自动装置安装操作步骤
水井流量计自动装置是一种用于测量水井流量的装置，是水资源监测的重要设备，用于监测底下的水源的变化，以应对水利管理的工作。
它使用计算机技术、自动控制技术以及智能传感技术，可以实现智能化、实时化和远程化管理，平衡水资源利用。
在安装水井流量计自动装置之前，我们应该进行前期准备，包括确定供电方式、安装位置、选择最佳挂载方式、绘制系统的理想阵型等。
在进行安装之前，首先要确定安装水井流量计自动装置的电源，可以采用电池
供电或网络供电，根据可靠性、准确性、维护和投资成本等情况做出决定。
相对于网络供电，电池供电操作简单，购买方便，安装维护方便，但电池性能有限，可靠性差，供电不稳定，可能影响系统的精度，而安装网络供电要求技术力量更强，确保稳定性及精度。
确定供电方式后，应根据实际情况确定最佳的水井安装位置，在水面下安装，
底座会被淹没，安装一定要在无流量的区域，以保证安装后流量计的正常使用。
接下来是选择水井流量计自动装置在水井中的挂载方式，一般有悬挂式安装、
贴片式安装和水泵式贴片安装三种方式。
悬挂式安装是将计量单元和电源模块安装在水井墙壁上，结构简单容易安装，噪音小传感器准确；贴片式安装是在水井底部板条管上安装，可以增加精度；水泵式贴片安装是在水泵周围安装，精度极高，但噪音大。
最后一步应利用计算机软件进行水井流量计自动装置系统规划，绘制水源调节站、水井分布及设备安装位置，实现系统的有效协同作用。
以上就是安装水井流量计自动装置的步骤，在安装之前应进行充分的前期准备，妥善安装系统后方可正常使用，确保水井流量计自动装置能够有效监控水源，维护水资源利用平衡。
生态流量在线监测管理系统

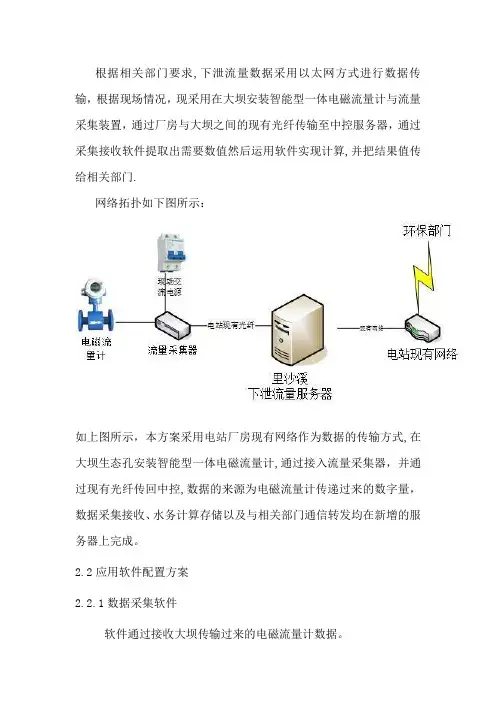

根据相关部门要求,下泄流量数据采用以太网方式进行数据传输，根据现场情况，现采用在大坝安装智能型一体电磁流量计与流量采集装置，通过厂房与大坝之间的现有光纤传输至中控服务器，通过采集接收软件提取出需要数值然后运用软件实现计算,并把结果值传给相关部门.网络拓扑如下图所示：如上图所示，本方案采用电站厂房现有网络作为数据的传输方式,在大坝生态孔安装智能型一体电磁流量计,通过接入流量采集器，并通过现有光纤传回中控,数据的来源为电磁流量计传递过来的数字量，数据采集接收、水务计算存储以及与相关部门通信转发均在新增的服务器上完成。
2.2应用软件配置方案2.2.1数据采集软件软件通过接收大坝传输过来的电磁流量计数据。
2.2.2水务计算软件本方案设计15分钟水务自动计算软件，与1小时水务自动计算软件，以及1天水务自动计算软件。
计算流程定义是实现水务计算自动化的重要部分，通过它定义各个电站的水量平衡计算中参加计算的要素、资料、处理方法及流程，一般定义以下几个方面的内容，形成计算文件：1)定义计算量：定义需计算的数据点。
2)定义计算基本参数，包括计算定时计算间隔、本次水务计算改造按照相关部门要求计算时间间隔定义为15分钟。
3)定义计算的流程：在线计算模块根据编辑得到的计算文件，调用算法模型库中的相关函数，进行水务计算。
在线计算模块中不但提供自动计算功能而且提供手工计算及修改等功能。
根据相关部门数据要求，本水务计算重点演算各水库的下泄流量，电厂将按照相关部门的时间间隔要求，对下泄流量进行演算，确保符合相关部门对水库生态流量的监视要求。
2.2.3数据打包通信软件根据相关部门建议，以及电厂的实际情况,本方案采用采用现场现有网络方式进行数据传输，该方式是基于现场以太网的传输方式，并且各水电厂必须按照相关部门指定的通信协议。
主要功能如下：1) 按照相关部门通信协议进行数据打包；2) 可通过VPN发送下泄流量数据；3) 具有数据补传功能；4) 具有网络运行状态监视、报警功能。
如何安装智能水务监测设备
如何安装智能水务监测设备智能水务监测设备具有实时监测、数据分析、预警预测等功能，能够为我们的生活和生产提供非常大的帮助。
但同时，安装智能水务监测设备也需要一定的技术和经验。
本文将分享如何安装智能水务监测设备的步骤和注意事项。
一、确认安装位置和方式智能水务监测设备的安装需要考虑安装位置和安装方式。
一般来说，最好选择离水源近的地方进行安装，以便于监测出口水的情况。
而安装方式则可以选择墙面安装、支架安装或者直接放置在柜子里等方式。
二、准备必要的工具和材料安装智能水务监测设备需要准备的工具和材料主要包括螺丝刀、扳手、膨胀管、电源线、数据线等。
在安装前确认好需要使用的规格及数量，以免安装过程中缺少所需工具和材料。
三、正确接线智能水务监测设备接线较为复杂，需要特别注意接线的正确性和安全性。
在接线前需要先确认电源接口的极性，避免错误的接线导致设备损坏。
另外，为了保障使用安全，要使用符合标准的电源线。
四、防水防潮智能水务监测设备安装位置多在潮湿环境中，故在安装时最好考虑防水防潮问题。
可以使用专门的防水套或者包裹泡沫材料来保护设备。
同时，要避免设备受到强烈的日光照射，以免设备老化。
五、调试和测试安装完成后需要对设备进行调试和测试，以确保所有功能能够正常运作。
可以在设备上连接电源并通过网线对其进行调试，并逐一测试各项功能是否正常。
在调试和测试的过程中，需要特别注意设备的数据、报警和图表是否及时准确。
总之，安装智能水务监测设备需要特别注意准确性、安全性和有效性。
只有在正确的安装位置和方式、使用符合标准的工具和材料、正确接线、防水防潮并经过测试和调试后，我们才能得到准确可靠的数据和信息，从而更好地保障安全、高效地使用水务设备。
水电站生态流量监测系统实施方案
水电站生态流量监测系统实施方案1.系统需求近年来，水电行业的迅速发展，对促进经济发展发挥了积极作用，但也由此暴露出一些问题，一些水电站因下泄流量不足而造成部分河段在部分时段内河道减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产生活。
保证水电站下泄流量能优化水资源配置，减小水电站对生态等方面的负面影响。
水电站最小下泄流量是指为满足维持区域河道的基本生态功能和群众生产生活及其它用水需求，所需要区域内水电站下泄的最小流量通过网络视频图像监控技术来实现对水电站下泄流量的实时视频图像监控，同时利用无线传输技术将坝后水位、流量等数据实时传输回监控中心，可以有效的提高水资源管理的水平的准确性，使水资源管理更加科学、更加富有成效。
2.解决方案2.1.功能需求结合项目实际情况，本系统对技术、功能、性能等具体需求归纳如下：（1）系统能实现视频图像监控系统完整的功能：包括对下泄流量视频图像信号和音频信号的采集、传输、切换、控制、显示/监听、分配、存储和回放等；（2）系统建设在3G/4G移动通信网与有线网络相结合基础上，确保系统中视频图像、音频数据、报警信息和水位流量数据等畅通传输；支持可插拔3G/4G 通信模块，支持各种3G/4G制式；并向下兼容相应的2G网络环境；（3）系统要求各个水电站视频及音频信号能够实现水电站本地监控录像，实时通过水电站本地监控中心传输至区水务局监控中心；（4）系统要求坝后水位、流量数据实时传输至区级监控中心，实时通过有线（或无线）网络传输至区水务局监控中心；（5）中心管理平台实现分级部署，在本地水电站部署单机版中心管理平台软件（可选），在区水务局监控中心部署Web版中心管理平台软件，实现对各水电站生态下泄流量的实时在线水位、流量和视频图像监控。
（6）系统能开放数据接口，实现与环保局、国土局、气象局等其它相关单位等的资源共享。
（7）实时监控水电站下泄生态流量的变化，当低于电站下泄生态流量下限值时进行报警提示，同时结合视频图像监控系统对河道画面进行抓拍并上传至区级监控中心。
小水电站生态流量监测方案
水电站生态流量监测一概况为保障河湖生态用水，推进水电绿色发展，维护河流健康生命，水利部发布了《水利部生态环境部关于加强长江经济带水电站生态流量监管的通知》。
为做好水电站生态流量监管平台建设工作，水利部组织编制了《水利部办公厅关于印发水电站生态流量监管平台技术指导意见的通知》水电站生态流量监管系统要求实时监测水电站下泄流量数据、视频以及图像监控泄水口实际状况，将现场信息远程传输至市、省级水利、环保监管平台，实时实地监管和数据共享。
二生态流量监测系统选型下泄口为天然河道，断面较宽，考虑到后期维护问题，因此考虑采用非接触式雷达波测流系统，测流精度高，无需维护雷达流量计安装注意事项1.安装点到水面开阔无遮挡，靠近河道中心位置，高度至少在最高水位以上0.5m处（雷达水位计或超声波水位计有盲区，并且防止被水淹没），远离桥墩，并且河道尽可能平直无落差，水流无回流。
2.由于雷达流速仪测量的是表面流速，水面需要有明显水流波纹（通常大于0.1m/s以上流速），水流速度越快，距离水面的距离可以越远（最大40m以上，具体以实际测量为准），距离水面越远，雷达波到水面的照射范围也会越大，照射的水面范围也会越大，要求河面的宽度必须大于雷达波照射的范围安装现场图片下泄为引水渠引水渠式水电站，下泄口为天然渠道，断面相对规整，底部有硬化最好，多普勒超声波流量计测流精度高，安装简便多普勒超声波流量计安装注意事项1.水底已经硬化处理，已经浇灌混凝土，并且可以停水施工，渠道平直无落差，水流平稳上下游无障碍物。
2.安装时注意断电接线，通电前检查接线是否正确，流量计探头与线管在水下必须固定牢靠，防止被水冲脱落损坏。
流量计线缆穿管走线请勿对折线缆，保证转弯时的弧度不要过小，防止对折后堵住内部气管，导致压力传感器数据发生偏移。
如果渠道内有落石冲击可能会损坏探头，建议选配本公司提供的流量计探头保护罩，可以有效的避免探头被水中石头冲击导致损坏。
3.水流较急（大于0.8m/s）的安装环境，请选择壁厚较厚质量较好的PVC线管，并且关卡固定要密集，防止被水流冲刷导致脱落或PVC管破损。
水污染源在线监测系统（CODCr、NH3-N等）安装技术规范
水污染源在线监测系统（CODCr、NH3-N等）安装技术规范水污染源在线监测系统（COD Cr 、NH 3 -N 等）安装技术规范5.1 水污染源排放口建设要求5.1.1 按照HJ 91中的布设原则选择水污染源排放口位置。
5.1.2 排放口依照GB15562.1要求设置环境保护图形标志牌。
5.1.3 排放口应能满足采样要求。
用暗管或暗渠排污的，要设置能满足采样条件的竖井或修建一段明渠。
污水面在地面以下超过1m的，应配建采样台阶或梯架。
压力管道式排放口应安装取样阀门。
5.1.4 排放口的设置应能满足5.4中水质自动采样系统建设相关要求。
5.2 流量监测系统建设要求5.2.1 需进行测定流量的排污单位，应在其排放口上游能对全部污水束流的位置，根据地形和排水方式及排水量大小，修建一段特殊渠（管）道的测流段，以满足测量流量、流速的要求。
5.2.2 一般可安装三角形薄壁堰、矩形薄壁堰、巴歇尔槽等标准化计量堰（槽）。
5.2.3 标准化计量堰（槽）的建设应满足：能够清除堰板附近堆积物，能够进行明渠流量计比对工作。
5.2.4 管道流量计安装处的管道及周围应留有足够的长度及空间以满足管道流量计的计量检定和手工比对。
5.3 监测站房建设要求5.3.1 应有专用监测站房，新建监测站房面积应不小于10 m 2 ，保证水污染源在线监测系统正常运转。
5.3.2 监测站房应尽量靠近采样点，与采样点的距离不宜大于50m。
监测站房应做到专室专用。
5.3.3 应安装空调和冬季采暖设备，具备温湿度计，保证室内清洁，环境温度、相对湿度和大气压等应符合GB/T 17214的要求。
5.3.4 监测站房内应配置安全合格的配电设备，能提供足够的电力负荷，功率不小于5KW，站房内应配置稳压电源。
5.3.5 监测站房内应配置合格的给、排水设施，使用符合实验要求的用水清洗仪器及有关装置。
5.3.6 监测站房应配置完善规范的接地装置和避雷措施、防盗和防止人为破坏的设施。
水污染源在线监测系统安装技术规范
10
人员培训
11
收尾工作
3、机柜内部线路必须使用塑料扎带进行整理，做到线路清晰不交 叉。 1、流量计调试， 测量水位与实际水位误差小于等于 3mm， 各参数 与实际情况完全一致。 2、PH 调试，测量值与实际值误差小于等于 0.1。 3、其它分析仪器调试，测量值与实际值必须小于国家规定误差。 1、联系公司网络值班员， 提供初始化所需要的信息， 进行初始化。 2、数据采集器显示及上传数据必须与测量仪器显示数据一致。 培训内容： 1、系统原理及组成。 2、各种设备的基本原理及组成。 3、各种设备的操作及维护。 4、各种常见故障的现象及处理方法。 培训方法： 1、理论培训（以讲课的形式将原理及组成进行讲解） 2、实际操作培训（以现场操作的形式将操作、维护及处理故障进 行培训） 考核方式： 1、理论知识考试，让被培训人员口头解释某种设备的部分原理或 组成。 2、实际操作考试，让被培训人员独立对某种设备进行一项日常维 护操作。 1、清洁卫生工作，要求室内及外部地面无异物，设备无灰尘，各 种备品备件排放整齐有序。 2、仔细填写安装单、调试单、培训单及验收单等，并请甲方负责 人员签字盖章确认。Βιβλιοθήκη 备 注一定要甲方负责人签字。
2
购买配件
安装完毕后， 用手推动要无晃动。
3
货物定位
4
集成机柜安装
5
探头安装
安装支架安装完毕后用手推动要 无晃动。 其他探头要安装半圆固定卡，必 须用两个。
6
管道安装
管道尽量不要从通道经过，如必 须经过就必须根据所需承压要 求，采取相应防护措施。
7
线路安装
8
设备调试
9
系统调试
使用模拟信号传输的数据，误差 必须小于等于 0.1 培训要求被培训人员能了解系 统，熟悉设备，能独立完成设备 的各种操作及日常维护，能了解 常见故障。
水质环境监测系统施工
水质环境监测系统施工1. 施工前准备在开始水质环境监测系统的施工之前，请确保以下准备工作已完成：1.1 确定监测站点：根据监测需求和场地条件，合理规划监测站点的位置和数量。
1.2 设备采购：根据监测项目和要求，选购合适的水质监测设备，如水质分析仪、流量计、采样泵等。
1.3 人员培训：对参与施工的人员进行技术培训，确保他们熟悉相关设备的操作和维护方法。
1.4 工具准备：准备施工所需的工具和材料，如电缆、接头、支架、管道等。
2. 设备安装与调试2.1 设备安装根据设备说明书，按照正确的顺序和位置安装监测设备，确保设备稳定可靠。
2.2 管道布设合理规划管道布设方案，确保管道走向简洁、安全，并避免对环境造成污染。
2.3 电缆连接使用合适的电缆和接头，确保电缆连接可靠，防止信号干扰。
2.4 设备调试通电检查设备运行状态，调整设备参数，确保设备正常工作。
2.5 系统测试对水质监测系统进行整体测试，验证系统数据的准确性和稳定性。
3. 数据采集与传输3.1 数据采集根据监测项目，设置采样周期和采样频率，确保数据的实时性和代表性。
3.2 数据传输将监测数据通过有线或无线网络传输至数据处理中心，确保数据传输的稳定性和安全性。
3.3 数据存储在数据处理中心，对传输过来的数据进行存储、备份和分类管理。
3.4 数据处理与分析对采集到的数据进行处理和分析，生成各类水质环境报告，为决策提供依据。
4. 系统维护与升级4.1 定期检查定期对水质监测系统进行检查，确保设备正常运行，及时发现并解决问题。
4.2 设备维护根据设备说明书，对设备进行定期维护和保养，延长设备使用寿命。
4.3 系统升级根据技术发展和监测需求，对水质监测系统进行升级，提高系统性能和可靠性。
5. 施工安全与环保5.1 施工安全在施工过程中，严格遵守安全操作规程，确保人员安全。
5.2 环境保护在施工过程中，注意保护环境，避免对水质和生态环境造成污染。
6. 项目验收在水质环境监测系统施工完成后，进行项目验收，包括以下内容：6.1 设备功能验收：检查设备是否满足设计要求，各项功能是否正常。
水电站生态水流量监测系统技术方案2019版
一、项目需求（目的）根据国家环保部门要求要实时在线监测生态水流量，“生态流量”是指为保障河流环境生态功能，维持水资源可持续开发利用，而不至于发生生态环境恶化所必须保证下游河道的最小流量。
其主要作用是保证河流所需要的自净扩散能力，不因流量及水流形态发生巨大变化，造成水体污染；维持下游河道内水生生物的生存和水生态系统的固有平衡；保证下游沿岸居民生活取水、农业生产取水等基本需求。
水电站、水库大坝(闸)设计下泄生态流量对下游河流生态环境进行补偿，是对下游人民群众的生产、生活环境的保护。
水电站要严格遵守国家规定，规范水电站建设及运行各个时期的管理工作，在建设及运行的同时做到合理开发利用水电资源，既符合国家生态文明建设的要求，又确保了水电资源的可持续发展。
二、监测方法采用水工建筑物测流法，在电站安装生态水流量在线监测设备，在闸（孔）前安装雷达水位计，在闸（孔）门处安装闸门开度变送器，在闸门出口安装工业网络摄像机。
达到实时在线监测闸（孔）前水头、闸门开度（或孔流过流面积）、闸门出水流量（生态水）以及生态水下泄视频。
可就地观察抄表以及存储记录，并带有网口经过现有光纤/网线或4G网络传输至水电站中控室电脑端远程监控，加装遥测终端机将“流量+视频”数据传输给省监控平台。
三、引用标准国家水资源监控能力建设项目实施方案(2016-2018)》（水财务[2016]168号）之SL537-2011《水工建筑物与堰槽测流规范》。
利用河、渠、湖、库上已有的堰闸、抽水站、水电站等水工泄水建筑物，通过实测水头（水头差）、闸门开启高度等水力因素，经率定分析或利用经验公式确定流量系数或效率系数，用水力学公式计算得到流量（参考SL573-2011)。
启闭工水闸、涵洞放水口、叠梁式闸门、跌水、倒虹吸、渡槽、小水库台阶式卧管等均可用于流量测量，且无附加水头损失。
用于测流的水工建筑物应满足一定的边界条件和水力条件，可以通过现场率定、模型实验、同类综合和经验系数等方法来确定流量系数。
水质自动在线监测站项目_设备安装方案
水质自动在线监测站项目_设备安装方案一、设备安装位置的选择设备安装位置的选择是影响监测数据准确性的重要因素。
一般来说，水质自动在线监测站设备应安装在以下位置：1.根据监测需求，在重要水源地、河流、湖泊等水体的进水口或出水口处进行安装，以监测水体的污染程度和水质净化效果。
2.在城市供水管网的关键节点位置安装，以监测城市供水水质的变化和运行状况。
3.在水处理厂的出水口处进行安装，以确保供水符合相关水质标准。
二、设备安装方式的选择1.固定安装：将监测设备安装在固定位置，通过固定的水质采集管道获取水样。
这种方式适用于大型供水管网和水处理厂等需要长期监测的场所。
2.移动安装：将监测设备安装在移动平台上，通过移动平台的定期巡检或按需安装，获取水质样本。
这种方式适用于小型河流、水库等临时性监测场所。
三、设备组成与连接方式1.设备组成：水质自动在线监测站一般由多个监测仪器组成，包括水质传感器、浊度计、pH计、溶解氧仪、电导率计等。
这些仪器应按照实际监测需求进行选配。
2.连接方式：监测设备与中心监测系统之间的连接方式可以通过有线或无线网络来实现。
有线网络连接方式需要布设传输线路，通常采用网络通信线路进行连接。
无线网络连接方式则可以采用无线传感器节点与无线中继设备进行无线通信。
四、设备安装细节1.选择合适的支架：根据监测设备的尺寸和重量，选择合适的支架进行设备的固定安装。
2.保护设备防水防尘：考虑到监测设备需要长期暴露在室外环境中，应选择具有良好防水和防尘性能的设备，并选用防水、防尘保护措施进行加固。
3.考虑供电问题：监测设备需要稳定的供电，可以通过太阳能板、蓄电池等方式提供电源，确保设备正常运行。
4.安全防护：根据现场情况设置防护措施，如围栏、警示标志等，确保设备的安全运行，并避免损坏和被盗等事件的发生。
通过以上设备安装方案的实施，能够确保水质自动在线监测站项目的顺利进行，并提供准确、可靠的水质监测数据，为保障水质安全和水环境保护提供有力支持。
环境监测系统安装技术流程
环境监测系统安装技术流程一、引言环境监测系统的安装是为了实现对环境因素进行监测和控制，以保护环境和人们的健康安全。
本文将介绍环境监测系统安装的技术流程，包括前期准备、设备选购与布置、连接与配置以及系统测试。
二、前期准备1. 确定监测需求：根据具体要求和监测目标，明确所需监测的环境因素，如温度、湿度、气体浓度等。
2. 确定监测范围：明确监测的区域范围，以确定所需安装的监测点位和设备数量。
3. 评估设备性能：选择符合需求的监测设备，并考虑其准确性、稳定性和可靠性。
三、设备选购与布置1. 选购设备：根据前期准备的结果，选择适合的环境监测设备，包括传感器、数据采集器、通讯设备等。
2. 布置设备位置：根据监测需求和监测范围，在待监测区域内合理布置设备位置，确保设备能够准确感知环境因素。
3. 安装传感器：按照设备说明书的指导，将传感器正确安装在指定位置，并确保其稳固可靠。
四、连接与配置1. 连接传感器：根据设备之间的接口要求，将传感器与数据采集器进行连接，确保传感器采集到的数据能够被准确读取。
2. 连接通讯设备：将数据采集器与通讯设备进行连接，以实现监测数据的传输和存储。
3. 配置系统参数：根据设备和系统的要求，进行相应的参数配置，如采集时间间隔、数据存储格式等。
五、系统测试1. 功能测试：对已连接和配置好的系统进行功能性测试，确保传感器和设备能够正常工作，并能够准确采集环境数据。
2. 数据校验：根据已有的环境数据，对系统采集到的数据进行对比和校验，确保数据的准确性和可靠性。
3. 故障排除：在系统测试过程中，发现任何故障或异常情况时，及时进行排除和修复，确保系统正常运行。
4. 性能验证：对系统进行长时间运行测试，验证系统的稳定性和可靠性。
六、总结环境监测系统的安装技术流程包括前期准备、设备选购与布置、连接与配置以及系统测试等步骤。
通过正确操作和严格按照技术流程要求进行安装，可以确保环境监测系统的正常运行和准确监测。
2023年智能家庭水质监测系统安装与使用手册
2023年智能家庭水质监测系统安装与使用手册前言：欢迎您使用2023年智能家庭水质监测系统，本系统是一款高效、准确、方便的家庭水质监测系统，旨在帮助您确保您所使用的自来水质量合格，提高您和您的家人使用自来水的安全性和可靠性。
为了更好的使用本系统，我们为您提供以下的安装和使用说明。
一、安装步骤1. 系统升级准备在安装系统之前，请确保您所购买的智能家庭水质监测系统已经进行了最新的系统升级，如果还没有升级，请先按照系统提示进行升级，升级完成后，您即可进行后续的安装操作。
2. 选择合适的安装位置为了保证检测的准确性，建议您将智能家庭水质监测系统安装在自来水总阀门处或者最近的自来水管道上。
请确保安装位置安全稳定，且周围没有其他电器设备干扰。
3. 连接设备在选择好安装位置后，将监测仪器与测量模块连接好，确保连接稳固。
接着将测量模块与管道连接，检查管道连接的密封性是否良好。
4. 开通电源将智能家庭水质监测系统的插头连接到电源插座上，开通电源，检查监测仪器是否正常启动。
二、使用说明1. 下载APP智能家庭水质监测系统对应的APP已上架应用商店，您只需要在手机应用市场中下载并安装“智能水质监测”APP。
2. 注册与登录打开APP，根据提示注册并登录您的账户，确保您能够正常使用APP的所有功能。
3. 监测水质在完成注册和登录后，您可以在APP上实时监测您所使用的自来水的水质数据。
监测数据包括了水温、水压、PH值、余氯含量、浑浊度等重要指标，以供您参考。
4. 报警提示当自来水的水质数据出现异常时，智能家庭水质监测系统会立即发出报警提示，提醒您及时采取相应的措施。
三、注意事项1. 系统需要保持连续供电，确保系统正常运行；2. 定期检查监测仪器和测量模块的连接是否牢固，并检查管道连接的密封性是否良好；3. 定期更换检测仪器中的滤网，确保监测数据的准确性；4. 如果您在使用过程中遇到问题，可以联系我们的客服进行咨询和解决。
2023年水利监控安装标准和流程详解
2023年水利监控安装标准和流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!2023年水利监控安装标准与流程详解随着科技的发展，水利监控系统在水资源管理、防洪减灾、农田灌溉等方面发挥着越来越重要的作用。
水位流量系统操作流程
水位流量系统操作流程交通运输部天津水运工程科学研究院电子仪器研究室二零一三年一月目录前言 (2)一．现场硬件安装与调试 (2)1.1 前期准备............................................................................. 错误！未定义书签。
1.2 现场施工............................................................................. 错误！未定义书签。
1.3 设备接线 (3)1.3.1 变频器接线方式 (3)1.3.2 电动调节阀接线方式 (3)1.3.3 流量计接线方式 (4)1.3.4 重锤传感器接线方式 (4)1.3.5 尾门系统接线方式 (5)1.3.6 信号转换器接线方式 (5)1.3.7 流速采集仪接线方式 (7)1.4 现场设备调试 (8)1.4.1 电动阀调试 (8)1.4.2 西门子流量计调试 (8)1.4.3 变频器调试 (10)1.4.4 重锤传感器调试 (10)1.4.5 潮汐控制仪调试 (12)二．计算机软件安装与调试 (13)2.1 串口服务器软件调试 (13)2.2 ADAM-4017+模块调试 (17)2.3 KPCI811卡驱动安装 (23)2.4 KPCI824卡驱动安装 (30)2.5 重锤传感器调试 (37)2.6 西门子流量计调试 (38)2.7 流速采集仪调试 (40)三．水位流量系统软件使用 (42)四．后期工作 (43)前言：为了提高室内人员技术水平、确保以后工作的顺利展，更准确、快速的完成项目，特此写出水位流量系统操作流程。
此流程包含硬件安装和软件调试部分，硬件安装部分主要由上游流量控制安装、中游水位采集安装、下游水位调节安装。
软件调试主要是针对现场设备的调试。
下面针对水位流量系统从开始的施工方案，到项目的完成总结，一一写出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站、水库大坝(闸)设计下泄生态流量对下游河流生态环境进行补偿，是对下游人民群众的生产、生活环境的保护。
水电站要严格遵守国家规定，规范水电站建设及运行各个时期的管理工作，在建设及运行的同时做到合理开发利用水电资源，既符合国家生态文明建设的要求，又确保了水电资源的可持续发展。
安装生态水流量监测系统共有5个步骤，具体如下：
①闸门出水流量处安装在线流量监测装置及视频监控前端；②安装闸前水头液位计；③安装闸门开度变送器；④安装视频监控前端、线缆穿管、在线监测装置；⑤需提供环保或水务部分平台远程传输接口。
生态水流量在线监测系统设备安装及调试：
1、闸门出水流量处安装在线流量监测装置及视频监控前端；
2、闸前安装闸前水头液位计；
3、闸门安装闸门开度变送器；
4、视频监控前端、线缆穿管、在线监测装置固定安装；
5、在中控室安装监控软件，并提供环保或水务部分平台远程传输接口。
部分平台软件照片分享
系统登录界面
实时数据展示界面
现场图像展示界面
测点分布展示界面
历史数据查询、导出界面
图像查询界面
统计报表界面
曲线分析界面
（注：此为环保局重要数据，只能部分显示）。
