贯入法检测砂浆抗压强度培训PPT课件
贯入法检测砂浆抗压强度
4 检测技术
4.1.3 检测砌筑砂浆抗压强度时，委托单位应提供 下列资料： 建设单位、设计单位、监理单位、施工单位和委 托单位名称； 工程名称、结构类型、有关图纸； 原材料试验资料、砂浆品种、设计强度等级和配 合比； 砌筑日期、施工及养护情况； 检测原因。
4 检测技术
4.2 测点布置 4.2.1 检测砌筑砂浆抗压强度时，应以面积不大于 25m2的砌体构件或构筑物为一个构件。构件划 分原则 4.2.2 按批抽样检测时，应取龄期相近的同楼层、 同品种、同强度等级砌筑砂浆且不大于250m3 砌体为一批，抽检数量不应少于砌体总构件数的 30％，且不应少于6个构件。基础砌体可按一个 楼层计。取样原则 往往用于质量事故的鉴定，因此取样数量多于正 常抽检数量。
2 术语 符号
2.1.3 砂浆抗压强度换算值 calculating compressive strength of masonry mortar 由构件的贯入深度平均值通过测强曲线计算得到 的砌筑砂浆抗压强度值。相当于被测构件在该龄 期下同条件养护的边长为70.7mm一组立方体 试块的抗压强度平均值。
Байду номын сангаас
1 总则
1.0.3 对砌筑砂浆抗压强度进行检测时，除应执 行本规程外，尚应符合国家现行的有关强制性标 准的规定。 在正常情况下，砌筑砂浆强度的检验和评定应 按现行标准《砌体工程施工质量验收规范》 GB50203、《建筑工程质量检验评定标准》 GBJ301、《建筑砂浆基本性能试验方法》JGJ70、 《砌体基本力学性能试验方法标准》GBJ129等执 行。不允许用本规程取代制作试块的规定。 当砂浆强度不符合有关标准规定或对其有怀疑 时，可按本规程进行检测，并作为抗压强度检测 的依据。
贯入法检测砂浆抗压强度
1 总则
1.0.3 对砌筑砂浆抗压强度进行检测时，除应执 行本规程外，尚应符合国家现行的有关强制性标 准的规定。 在正常情况下，砌筑砂浆强度的检验和评定应 按现行标准《砌体工程施工质量验收规范》 GB50203、《建筑工程质量检验评定标准》 GBJ301、《建筑砂浆基本性能试验方法》JGJ70、 《砌体基本力学性能试验方法标准》GBJ129等执 行。不允许用本规程取代制作试块的规定。 当砂浆强度不符合有关标准规定或对其有怀疑 时，可按本规程进行检测，并作为抗压强度检测 的依据。
碰上小石子或孔洞
5 砂浆抗压强度计算
5.0.2 根据计算所得的构件贯入深度平均值 ， 可按不同的砂浆品种由本规程附录D查得其砂浆抗 c f 压强度换算值 2, j 。其他品种的砂浆可按本规程 附录E的要求建立专用测强曲线进行检测。有专用 测强曲线时，砂浆抗压强度换算值的计算应优先 采用专用测强曲线。
5 砂浆抗压强度计算
5.0.3 在采用本规程附录D的砂浆抗压强度换算 表时，应首先进行检测误差验证试验，试验方法 可按本规程附录E的要求进行，试验数量和范围应 按检测的对象确定，其检测误差应满足本规程第 E.0.10条的规定，否则应按本规程附录E的要求 建立专用测强曲线。 贵州地区测强曲线（载于《贯入法检测山砂砌筑 砂浆抗压强度技术规程》DB22/41-2004）。
13 12 11
8 7 10
9 6 5
3 1
4 2
1—扁头；2—扁头端面；3—测钉；4—贯入杆端面；5—主体；6—贯入杆；7—工作弹 簧；8—调整螺母；9—挂钩；10—扳机；11—把手；12—螺母；13—贯入杆外端
3 检测仪器
3.1.2 贯入仪及贯入深度测量表必须具有制造厂家 的产品合格证、中国计量器具制造许可证及法定 计量部门的校准合格证，并应在贯入仪的明显位 置具有下列标志：名称、型号、制造厂名、商标 、出厂日期和中国计量器具制造许可证标志CMC 等。 防止粗制滥造、假冒伪劣仪器的使用。
贯入法检测砂浆抗压强度
返回目录
贯入法检测砂浆抗压强度
2 术语 符号
2.1术语 2.1.1 贯入法检测test of penetration
resistance method 根据测钉贯入砂浆的深度和砂浆抗压强度间的相 关关系，采用压缩工作弹簧加荷，把一测钉贯入 砂浆中，由测钉的贯入深度通过测强曲线来换算 砂浆抗压强度的检测方法。 2.1.2 测孔 pin hole 贯入试验时，贯入测钉在灰缝上所形成的孔。
❖ 工程名称、结构类型、有关图纸； ❖ 原材料试验资料、砂浆品种、设计强度等级和配
合比； ❖ 砌筑日期、施工及养护情况； ❖ 检测原因。
贯入法检测砂浆抗压强度
4 检测技术
4.2 测点布置 4.2.1 检测砌筑砂浆抗压强度时，应以面积不大于
25m2的砌体构件或构筑物为一个构件。构件划 分原则 按批抽样检测时，应取龄期相近的同楼层、 同品种、同强度等级砌筑砂浆且不大于250m3 砌体为一批，抽检数量不应少于砌体总构件数的 30％，且不应少于6个构件。基础砌体可按一个 楼层计。取样原则 往往用于质量事故的鉴定，因此取样数量多于正 常抽检数量。
防止粗制滥造、假冒伪劣仪器的使用。
贯入法检测砂浆抗压强度
3 检测仪器
3.1.3 贯入仪应满足下列技术要求： ——贯入力应为800±8N； ——工作行程应为20±0.10mm。
具有很好的精度； 满足0.4-16MPa的检测要求。
贯入法检测砂浆抗压强度
3 检测仪器
3.1.4 贯入深度测量表应满足 下列技术要求：
贯入法检测砂浆抗压强度
1 总则
1.0.3 对砌筑砂浆抗压强度进行检测时，除应执 行本规程外，尚应符合国家现行的有关强制性标 准的规定。
贯入法检测砂浆抗压强度
5 砂浆抗压强度计算
5.0.3 在采用本规程附录D的砂浆抗压强度换算 表时，应首先进行检测误差验证试验，试验方法 可按本规程附录E的要求进行，试验数量和范围应 按检测的对象确定，其检测误差应满足本规程第 E.0.10条的规定，否则应按本规程附录E的要求 建立专用测强曲线。 贵州地区测强曲线（载于《贯入法检测山砂砌筑 砂浆抗压强度技术规程》DB22/41-2004）。
f
f 2c,e
c 2,e
f
c 2, j
——砂浆抗压强度推定值，精确至 0.1MPa； ——第 j 个构件的砂浆抗压强度换算值，精确到 0.1MPa。
f 2c, j
5 砂浆抗压强度计算
2 当按批抽检时，应按下列公式计算：
c 2 ,e1
f
f 2c ,e1 f 2c ,e 2
mf c
2
mfc
2
f
c 2 ,e 2
4 检测技术
4.2.4 多孔砖砌体和空斗墙砌体的水平灰缝深度应 大于30mm。 对于多孔砖规定合理，但实施起来，有难度。
4 检测技术
4.2.5 检测范围内的饰面层、粉刷层、勾缝砂浆、 浮浆以及表面损伤层等，应清除干净；应使待测 灰缝砂浆暴露并经打磨平整后再进行检测。 外露不齐应打磨至平，否则检测结果偏小； 遭受表面粉蚀，高温、冻害、化学侵蚀、火灾的
2.4633 (贵州)水泥混合砂浆 f 2c, j 150.7285 md j
2.4931 (贵州)水泥砂浆f 2c, j 190.3113 md j
2.4683 (贵州)黄砂砂浆f 2c, j 227.2201 md j
贵州地区测强曲线（载于《贯入法检测山砂砌筑砂浆 抗压强度技术规程》DB22/41-2004）。

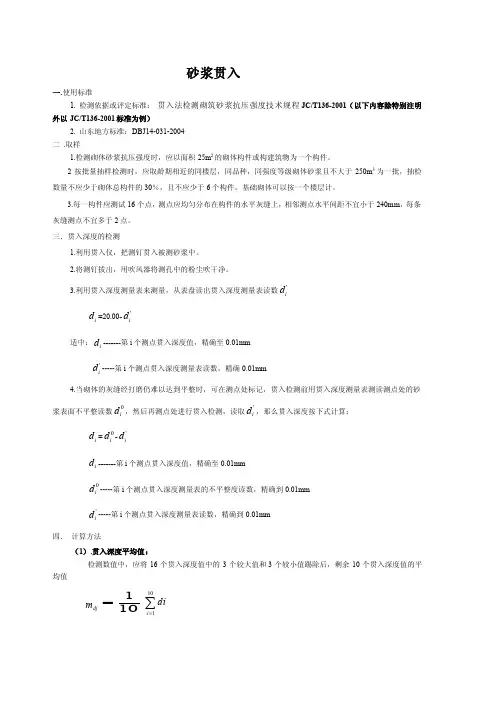

砂浆贯入标准讲义
砂浆贯入一.使用标准1. 检测依据或评定标准： 贯入法检测砌筑砂浆抗压强度技术规程JC/T136-2001（以下内容除特别注明外以JC/T136-2001标准为例）2. 山东地方标准：DBJ14-031-2004二 .取样1.检测砌体砂浆抗压强度时，应以面积25m 2的砌体构件或构建筑物为一个构件。
2按批量抽样检测时，应取龄期相近的同楼层，同品种，同强度等级砌体砂浆且不大于250m 3为一批，抽检数量不应少于砌体总构件的30％，且不应少于6个构件。
基础砌体可以按一个楼层计。
3.每一构件应测试16个点，测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm ，每条灰缝测点不宜多于2点。
三．贯入深度的检测 1.利用贯入仪，把测钉贯入被测砂浆中。
2.将测钉拔出，用吹风器将测孔中的粉尘吹干净。
3.利用贯入深度测量表来测量，从表盘读出贯入深度测量表读数'i di d =20.00-'i d适中：i d -------第i 个测点贯入深度值，精确至0.01mm'i d -----第i 个测点贯入深度测量表读数，精确0.01mm4.当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整读数0i d ，然后再测点处进行贯入检测，读取'i d ，那么贯入深度按下式计算： i d =0i d -'i di d -------第i 个测点贯入深度值，精确至0.01mm0i d -----第i 个测点贯入深度测量表的不平整度读数，精确到0.01mm'i d -----第i 个测点贯入深度测量表读数，精确到0.01mm四． 计算方法（1）.贯入深度平均值：检测数值中，应将16个贯入深度值中的3个较大值和3个较小值踢除后，剩余10个贯入深度值的平均值djm 101=∑=101i di式中：i d ------第i 个测点的砂浆贯入深度值，精确到0.01mmdj m ----第j 个构件的砂浆贯入深度的平均值（2）.砂浆强度换算值cmf 2，根据计算所得的构件贯入深度平均值dj m ，可按不同的砂浆种类查表（第18页附录D ）所得其砂浆抗压强度换算值cmf 21）.如果混合砂浆贯入深度≤3.00，强度换算值为＜15.5，如果贯入深度≥16.70，强度换算值为＞0.4 2）如果水泥砂浆贯入深度＜2.90，强度换算值为＜15.6，如果贯入深度＞17.60，强度换算值为＞0.4 3）且平均强度，变异系数，标准差，推定值均为“/“ 4）在所列贯入深度范围之类，但找不到与之对应的贯深度，即位于两个贯入深度之间，用内插法求得 内插法公式：di =1f +(12d d -)×1212d d f f --式中： di --------待查的贯入深度，它位于贯入深度1d 和贯入深度2d 之间，即1d ＜di ＜2d1f ，2f ------1d ，1d 对应的强度换算值3.按批抽检时，砂浆强度换算值的平均值，标准差，变异系数c mf 2=∑=101,21j cjf nc sf 2=1)(12,22--∑=n f mfnj c j c（山东地标）c sf 2＝1)()(12,222--∑=n f n mfnj c j cc f 2δ=c c mf sf 22/式中： c mf 2----同批构件砂浆抗压强度换算值，精确到0.1MPac j f ,2----第j 个构件的砂浆抗压强度换算值，精确到0.1 c sf 2-----同批构件砂浆强度换算值的标准差，精确到0.1c f 2δ--------同批构件砂浆强度换算值的变异系数，精确到0.14.砂浆抗压强度推定值c e f ,2(1).按单个构件检测时，该构件的砂浆抗压强度推定值等于该构件的强度换算值。
贯入法检测砌筑砂浆抗压强度检测方法及评定(培训课件).ppt
谢谢大家！
本课件部分现场照片采集于洛阳恒大绿洲61#楼
三、砂浆抗压强度计算
7.5（MPa）
1.计算单个构件贯入深度平均值
每个墙体测量的16个贯入深度值中，应将3 个 较大值和3 个较小值剔除，余下的10 个贯入深度值 可按下式取平均值。
式中
m
dj
——第个构件的砂浆贯入深度平均值，精 确至0.01mm。
——第j个测点的贯入深度值，精确至0.01mm。
（3）检测砌筑砂浆抗压强度时，委托单位应提 供下列资料： ——建设单位、设计单位、监理单位、施工单位
和委托单位名称；
——工程名称、结构类型、有关图纸； ——原材料试验资料、砂浆品种、设计强度等级 和配合比； ——砌筑日期、施工及养护情况；
——检测原因。
2.抽样要求
（1）检测砌筑砂浆抗压强度时，应以面积不大于25m2 的砌体构件或构筑物为一个构件。 （2）按批抽样检测时，应取龄期相近的同楼层、同品 种、同强度等级砌筑砂浆且不大于250m3 砌体为一批， 抽检数量不应少于砌体总构件数的30%，且不应少于6 个构件。基础砌体可按一个楼层计。
di
2.查表求砂浆抗压强度换算值
根据计算所得的构件贯入深度平均值，可
按不同的砂浆品种（水泥砂浆、水泥混合砂
浆），按照《贯入法检测砌筑砂浆抗压强度技 术规程》JGJ/T 136-2001附录D中的表格查得其 砂浆抗压强度换算值m
dj
，得出的换算值即为
该墙体的砌筑砂浆抗压强度。
常用强度换算表如下：
3.批量检测需计算换算强度平局值及变异系数
8.其它要求
贯入仪在闲置和保存时，工作弹簧应处于自由状态。 贯入仪不得随意拆装。
二、检测技术
贯入法检测砂浆抗压强度
贯入法检测砂浆抗压强度WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】贯入法检测砂浆抗压强度一、原理:贯入法检测是根据测钉贯入砂浆的深度和砂浆强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法二、使用条件：适用于工业与民用建筑砌体工程中的砌筑砂浆抗压强度检测。
三、对砌筑砂浆要求：（1）自然养护（2）龄期28d或28d以上（3）自然风干状态四、强度检测仪器要求：贯入力应为800±8N;工作行程应为20±，贯入仪测量表最大量程应为20±，分度值应为。
测钉长度应为40mm±,直径，测；贯入仪使用时的环境温度应为-4-40℃，每年钉量规的量槽长度应为0.10至少校准一次，累计贯入次数10000次。
五、测点布置：检测砌筑砂浆抗压强度时，应以面积不大于252m的砌体构件或构筑物为一个构件，抽样检测时，应取同条件且砌筑砂浆不大于2502m砌体作为一批，抽检数量不应小于砌体总构建数的30%，且不应少于6个构件，基础砌体可按一个楼层算。
被测灰缝应饱满，其厚度不应小于7cm，，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘，多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm。
检测范围内的装饰层、粉刷层、勾缝砂浆、浮浆以及表面损伤层，应清除干净，每一构件应测试16点。
测点应均匀分布应在水平灰缝上，相邻两测点水平间距不宜小于240mm，每条灰缝测点不宜多余2点。
六、数椐处理：（1）读数处理（2）强度计算: 换算值，平均值，标准差，变异系数（3）单个构件，推定值等于换算值，批量时，取平均值和最小值除以之间的最小值进行作为推定值。
（4）异常处理：若变异系数大于等于，则全部按单个构件进行检测。
贯入法检测砂浆抗压强度
贯入法检测砂浆抗压强度一、原理:贯入法检测是根据测钉贯入砂浆的深度和砂浆强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法二、使用条件：适用于工业与民用建筑砌体工程中的砌筑砂浆抗压强度检测。
三、对砌筑砂浆要求：(1)自然养护(2)龄期28d或28d以上( 3 )自然风干状态( 4 )强度0.4-16.0MPa四、检测仪器要求：贯入力应为800士8N工作行程应为20士0.10mm 贯入仪测量表最大量程应为20士0.02mm分度值应为0.01mm。
测钉长度应为40mn 士0.10mm直径3.5mm,测钉量规的量槽长度应为39.5。
0.10；贯入仪使用时的环境温度应为-4-40C，每年至少校准一次，累计贯入次数10000次。
五、测点布置：检测砌筑砂浆抗压强度时,应以面积不大于25m2的砌体构件或构筑物为一个构件,抽样检测时,应取同条件且砌筑砂浆不大于250m2 砌体作为一批,抽检数量不应小于砌体总构建数的30%,且不应少于 6 个构件,基础砌体可按一个楼层算。
被测灰缝应饱满,其厚度不应小于7cm,,并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘，多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm。
检测范围内的装饰层、粉刷层、勾缝砂浆、浮浆以及表面损伤层，应清除干净，每一构件应测试16 点。
测点应均匀分布应在水平灰缝上，相邻两测点水平间距不宜小于240mm，每条灰缝测点不宜多余2点。
六、数椐处理：（1）读数处理（2）强度计算: 换算值，平均值，标准差，变异系数（3）单个构件，推定值等于换算值，批量时，取平均值和最小值除以0.75之间的最小值进行作为推定值。
4）异常处理：若变异系数大于等于0.3，则全部按单个构件进行检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 术语 符号
2.1.3 砂浆抗压强度换算值 calculating compressive strength of masonry mortar 由构件的砂浆贯入深度平均值通过测强曲线计算 得到的砌筑砂浆抗压强度值。相当于被测构件在 该龄期下同条件养护的边长为70.7mm立方体 砂浆试块的抗压强度值。
实施部门：
由校准机构实施。
3 检测仪器
3.2.2 当遇到下列情况之一时，仪器应进行校准： ❖ 新仪器启用前； ❖ 达到校准周期； ❖ 更换主要零件或对仪器进行过调整； ❖ 检测数据异常； ❖ 可能对检测数据产生影响时； ❖ 累计贯入次数为10000次。 3.2.3 贯入仪的校准应符合附录A的规定。 3.2.4 灌入深度测量表上的百分表应经计量部门检 定合格。
1—扁头；2—测钉；3—主体；4—贯入杆；5—工作弹簧；6—调整螺母；7—把手；8— 螺母；9—贯入杆外端；10—扳机；11—挂钩；12—贯入杆端面；13— 扁头端面
3 检测仪器
3.1.2 贯入仪、贯入深度测量表及测钉必须具有产 品合格证，并应在贯入仪的明显位置具有下列标 志：名称、型号、制造厂名、商标、出厂日期等 。在使用时，按照第3.2节的要求进行校准。
在正常情况下，砌筑砂浆强度的检验和评定应 按现行标准《砌体结构设计规范》GB50003、《砌 体结构工程施工质量验收规范》GB50203、《建筑 工程施工质量验收统一标准》GB50300、《建筑砂 浆基本性能试验方法标准》JGJ/T 70、《砌体基本 力学性能试验方法标准》GB/T 50129、《抹灰砂浆 技术规程》JGJ/T 220等执行。不允许用本规程取代 制作试块的规定。
返回目录
4 检测技术
4.1 一般规定 4.1.1 开展现场检测工作时，应遵守国家有关安全、 劳动保护和环境保护的规定，应做到正确和安全操作。 4.1.2 用贯入法检测的砌筑砂浆应符合下列规定： ❖自然养护； ❖ 龄期为28d或28d以上； ❖ 自然风干状态；含水率对检测结果有影响。 ❖ 抗压强度为（0.4～16.0）MPa。
防止粗制滥造、假冒伪劣仪器的使用。 使用前，应由校准机构进行校准。
3 检测仪器
3.1.3 贯入仪应满足下列技术要求： ——贯入力应为800±8N； ——工作行程应为20±0.10mm。
保证具有很好的精度； 满足0.4~16MPa的检测要求。 3.1.4 贯入深度测量表应符合下列规定： 最大量程应为不应小于20mm； 分度值应为0.01mm。
3.1.8 贯入仪在闲置和保存时，工作弹簧应处于自 由状态。 工作弹簧长期受荷，有可能改变其性能，检测结 果产生误差。
3 检测仪器
3.2 校准基本要求 3.2.1 正常使用过程中，贯入仪应由校准机构进行
校准，校准周期不宜超过一年。
目的：
保证仪器在标准状态下进行检测； 保证检测结果的可靠性，并能在同一水平上进 行比较； 更好的使用测强曲线。
《贯入法检测砌筑砂浆抗压强度技术 规程》JGJ/T 136-2017版已发布， 2017年9月1日施行。
目录
1 总则 2 术语、符号 3 检测仪器 4 检测技术（水泥抹灰砂浆自学） 5 砂浆抗压强度计算 6 检测报告 7 工程实例
1 总则
1.0.1 为了规范贯入法检测砌筑砂浆抗压强度技术 ，保证砌体工程现场检测的质量，制定本规程。
3 检测仪器
3.1.5 测钉宜采用高速工具钢制成，长度应为（ 40.00~40.10 ） mm ， 直 径 应 为 （ 3.50±0.05)mm，尖端锥度应为45.0º±0.5º。 测 钉 量 规 的 量 规 槽 长 度 应 为 (39.50~39.60)mm 。
高速工具钢硬度高，韧性、耐磨性和耐热性好。
当砂浆强度不符合有关标准规定或对其有怀疑 时，以及既有建筑检测鉴定时，可按本规程进行检 测，并作为抗压强度检测的依据。
返回目录
2 术语 符号
2.1术语 2.1.1 贯入法检测test of penetration
resistance method 采用贯入仪压缩工作弹簧加荷，把一测钉贯入砂 浆中， 根据测钉贯入砂浆的深度和砂浆抗压强度 间的相关关系，由测钉的贯入深度通过测强曲线 来换算砂浆抗压强度的检测方法。
2 术语 符号
2.2 符号
2 术语 符号
返回目录
3 检测仪器
3.1 仪器及性能 3.1.1 贯入法检测砌筑砂浆抗压强度使用的仪器应
包括贯入式砂浆强度检测仪、数字式贯入深度测 量表。
3 检测仪器
贯入式砂浆强度检测仪 是针对砌体中灰缝砂浆 检测的特殊要求，并通 过试验研究而设计的。 为砌体灰缝检测需要， 专门设计了扁头。 抹6 测钉合测钉量规的几何尺寸可由检测单位 自行测量核查。以100根测钉以一批次，随机抽 取3根进行测量，不足100根，按一个批次计。 抽取的测钉都合格时，则该批测钉合格；否则应 逐根检查测钉的几何尺寸，选取合格的测钉使用 。
3 检测仪器
3.1.7 贯入仪和贯入深度测量表使用时的环境温度 应为（－4～40）℃。
4 检测技术
4.2 测点布置
4.2.1 检测砌筑砂浆抗压强度时，应以面积不大于 25m2的砌体构件或构筑物为一个构件。构件划 分原则
4 检测技术
4.1.3 检测砌筑砂浆抗压强度时，委托单位宜提供 下列资料：
建设单位、设计单位、监理单位、施工单位名称； ✓ 工程名称、结构类型、有关图纸； ✓ 原材料试验资料、砂浆来源、砂浆种类、砂浆品种
、砂浆设计强度等级和配合比； ✓ 施工日期、施工及养护情况； ✓ 检测原因。
砂浆来源：预拌砂浆、现场搅拌砂浆 砂浆种类：砌筑砂浆、抹灰砂浆 砂浆品种：水泥砂浆、水泥混合砂浆等
1.0.2 本规程适用于砌体结构中砌筑砂浆抗压强度 的现场检测。本规程不适用于遭受高温、冻害、化 学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法 施工砂浆在强度回升期（与测强曲线制定的条件不 符，且内外差异较大）的检测。
1 总则
1.0.3 贯入法检测砌筑砂浆抗压强度，除应执行本 规程外，尚应符合国家现行的有关标准的规定。
