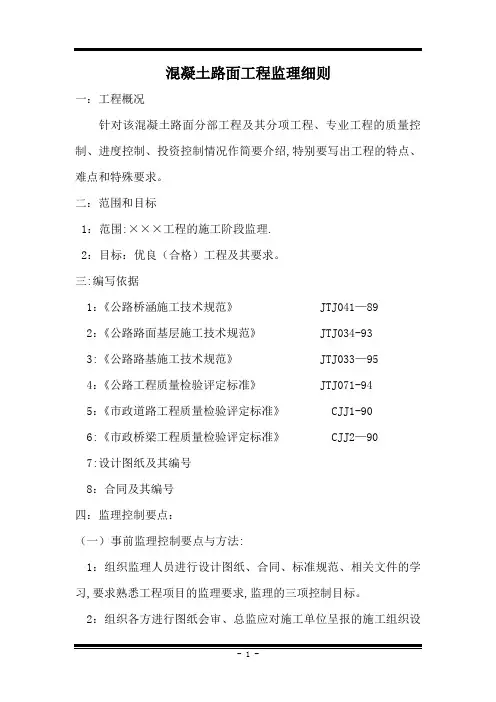

砼路面结构监理细则

混凝土路面结构施工监理细则工程慨况针对本工程混凝土路面结构施工部分具体情况作简要介绍，特别是要写工程的特点、难点和特殊要求。

适用范围和目标) 范围：本细则适用于正常环境下混凝土路面结构施工施工监理。

) 目标：按合同要求填写（一般为合格）。

编制依据1.公路工程施工监理规范（）2.市政道路工程质量检验评定标准（）3.水泥混凝土路面施工及验收规范（）4.由业主提供的设计图纸等技术资料4细则的执行与管理1.细则适用范围本细则适用于处在正常环境下本工程混凝土路面的施工监理。

2.细则的执行与管理2.1.本细则由项目总监理工程师指定专业监理工程师负责执行，项目总监理工程师负责检查专业工程师执行本细则的情况并给予指导。

2.2.专业监理工程师应具有细则.所列的规范、规程及设计图纸等技术资料并熟悉掌握。

2.3.专业监理工程师应结合本工程的特点，按本细则的要求切实落实施工前期、施工过程中和施工完成后的监理措施。

做好施工中的巡视检查、旁站监理、随机抽查、测试检查工作。

专业监理工程师应及时研究在执行细则过程中出现的问题。

确定解决措施。

必要时对细则作出修改或补充，经项目总监理工程师审批后执行。

监理控制要点与方法一．施工工艺及监理工作流程．施工工艺．监理要素流程图表二．准备阶段的监理要点．施工前的质量控制）图纸会审专业监理工程师首先应认真学习国家规范、技术规程及标准。

专业监理工程师应根据国家规范、技术规程及标准，认真仔细地审阅本工程设计图纸，检查设计的合理性，同时弄清本工程砼路面设计技术要求。

审查的主要内容：审查总体布置是否清晰，设计尺寸是否有误；是否符合强制性标准要求（详见附表）；审查设计是否符合就地取材的原则；根据本工程地质和路基情况判断是否需要对砼路面结构进行修改，是否需加钢筋，厚度是否需要调整；专业监理工程师将图纸审查意见整理后，在图纸会审时提出，由设计单位予以解答，并形成会议纪要或提出设计修改变更通知单，作为工程施工和监理的依据。

）施工条件检查和测量勘察稳定层成型情况。

复测座标控制点，测量施工范围的稳定层标高。

根据本工程的特点设置质量控制点。

）施工组织设计和施工方案审查专业监理工程师应结合本工程的砼路面结构的特点和设计要求，对施工单位提交的施工组织设计的有关内容和施工方案进行认真的审查。

审查主要内容：施工组织设计是否结合本工程设计要求和施工条件，确定合理的施工方案；施工组织设计采用的施工机械种类、性能、数量和施工方法能否满足本工程的技术要求，对施工质量的控制措施是否有效可行；雨季施工措施是否有效可行，施工场地排水措施是否有效可行；技术管理上是否有施工前的工人岗前培训方案和施工交底制度；质量管理控制措施与质量控制标准是否符合规范、规程和设计要求，是否有施工全过程的质量保证措施，其措施是否结合本工程的特点；是否建立施工质量保证体系，指定专职质检员负责施工各工序进展及最后检查验收等阶段的质量检查；质量检查与验收制度必须严格有效；施工组织设计中有关的各项资源计划是否与工程进度计划需要相符；施工材料的选用是否满足本工程砼路面的技术要求；专业监理工程师完成审查后，将审查意见整理并交项目总监理工程师汇总于于《施工组织设计（方案）报审表》，以要求施工单位对施工组织设计进行修改补充。

若有必要可要求施工单位编写专题施工方案，以便有利于指导施工。

）确认施工配合比专业监理工程师应督促承包商进行砼路面材料试验和检验以及砼路面配合比试配，并对试验和检验成果进行审核。

三．施工阶段的监控要点．施工中的质量控制专业工程师在本工程砼路面施工中，应严格按照国家规范、技术规程、设计图纸和施工组织设计拟定的质量控制措施进行质量监理。

1．稳定层的处理当稳定层标高低于设计标高以上时，应进行补填，补填层最小厚度一般不宜小于；补填范围边缘成楔形时应下挖后再补填。

当稳定层标高低于设计标高不足时，可采用砼路面材料填充。

当稳定层标高高于设计标高时，应在其达到稳定后凿除到设计标高。

稳定层施工完成后，经中间验收（参加单位：施工单位、监理单位、设计单位、建设单位及质监站）合格，并完成材料检验、砼试配等工作后，才能进行砼路面施工。

2．施工操作的控制）专业监理工程师应对现场放线情况进行检查，确保施工范围与设计图纸相符。

）专业监理工程师应对进场的材料进行检查，并记录在《监理日记》中。

主要检查项目包括：①水泥出厂合格证（复印件应加盖经销单位红章）、检验报告（核对原件后留复印件）、适用范围，注意检查水泥的安定性；严禁使用过期、结硬或安定性不合格等水泥进行施工。

②砂、石等骨料的级配、含水量、含杂质、酸碱度情况，注意根据骨料含水量向承包商提出调整砼的拌和用水量要求，严禁使用级配差、含杂质超标或含有腐蚀性的骨料。

③当设计图纸、规范和规程无禁止，施工组织设计中已提出并经项目总监理工程师批准使用时，可使用外加剂；专业监理工程师应审查承包商提供的外加剂合格证，并对外加剂的有效期及用法用量等的情况进行核算；严禁使用过期、失效或用途不符的外加剂，禁止过量使用外加剂。

）专业监理工程师应对进场的机械设备情况进行了解，并与施工组织设计的机械使用计划进行对比，并要求承包商填报《工程材料构配件设备报审表》（建设工程监理规范表）。

）专业监理工程师应对路面砼的投料和拌和时间作不定时检查，注意用水量、砼塌落度等，并作记录。

路面砼拌和时间一般不应少于分钟；）专业监理工程师应对路面砼的铺筑时砼料的状态应作不定时检查，并作记录：砼振捣的时间应控制在水泥初凝前完成；从搅拌机出料至浇筑完毕的最长时间控制：当气温在℃时为小时，当气温在℃时为小时，当气温在℃时为小时，当气温在℃时为小时。

）专业监理工程师应监督承包商及时对铺筑完成的砼路面进行碾压和养护；砼路面材料应均匀铺筑，铺筑完成并终凝后应督促承包商进行养护，养护时间应视气温和养生条件而定，一般不少于天。

）严禁在没有雨天作业质量保证措施的前提下，雨中施工砼路面。

）施工中，专业监理工程师注意监督承包商做好胀缝和纵缝的处理，以及砼达到一定强度后进行切缝、灌缝等工作。

）针对商品砼使用越来越多的情况，现场应更多了解商品砼质量的控制程序，如出厂时间、倒出罐时间记录、塌落度测定、试块留置以及砂石配合比生产检验单、出厂合格证等。

3．中间检验）专业监理工程师应根据工程进行情况，督促承包商按规定及时对路面砼进行取样抽检，对有怀疑部位可采用现场钻取的方法进行取样。

）专业监理工程师对取样检验的过程应记录于《监理日记》，并进行跟踪，及时对不满足设计要求的情况进行处理。

）专业监理工程师应组织有关人员对施工路段进行标高的检查，并记录于《实测项目检查记录表》（程序文件表格），防止标高错误。

）专业监理工程师应组织有关人员对巳完成的路段进行标高、平面尺寸、厚度、平整度、横坡、纵坡初验，并记录于《实测项目检查记录表》（程序文件表格），以检核、督促施工单位的质量控制工作。

）对施工中的存在问题应及时发出《监理工程师通单》，向承包商提出整改或返工；若承包商仍不整改，可征得业主同意后发出《工程暂停令》，责令其停工整顿，符合要求后方可下达复工令恢复施工。

四．施工后的质量控制1.专业监理工程师应认真审核本工程所有的砼路面检验报告，复核工作记录。

2.专业监理工程师应组织有关单位对巳完成的路段进行座标、标高、平面尺寸、厚度、平整度、横坡、纵坡初验。

3.专业监理工程师应根据本工程的砼路面检验报告以及初验测量成果，形成砼路面初验意见呈送项目总监理工程师，经项目总监理工程师审批后报送业主，抄送有关部门。

注：砼路面的质量要求与允许偏差详见《市政道路工程质量检验评定标准》（）五．质量通病的防治对于水泥混凝土路面结构施工通病的防治，要在施工过程中严格执行规范标准，要严格控制水灰比，原材料的含泥量情况不得超标，注意水泥初凝终凝时间，注意振捣时间和振捣质量。

有关验收控制指标见下面规范要求及附表：1．泥混凝土路面检验标准：）模板必须支立牢固，不得倾斜、漏浆。

）板面边角应整齐，不得有大于的裂缝，并不得有石子外露和浮浆、脱皮、印痕、积水等现象。

）伸缩缝必须垂直，缝内不得有杂物。

伸缩缝必须全部贯通，传力杆必须与缝面垂直。

）切缝直线段应线直、曲线段应弯顺，不得有夹缝，灌缝不得漏缝。

）水泥混凝土路面允许偏差应符合下表规定：注：本表摘自《市政道路工程质量检验评定标准》（）。

．强制性标准（水泥混凝土路面施工及验收部分）：（《水泥混凝土路面施工及验收规范》））施工前必须对混凝土路面原材料进行取样试验分析，并应提供混凝土配合比试验数据。

（摘自））用于混凝土板的水泥，应符合下列要求：（摘自）①公路、城市道路、厂矿道路应采用硅酸盐水泥或普通硅酸盐水泥（简称普通水泥），水泥标号不应低于号。

当条件受限制时，可采用矿渣水泥，其标号不应低于号，并应严格控制用水量，适当延长搅拌时间，加强养护工作；亦可采用号普通水泥，但应采取掺外加剂、干硬性混凝土或真空吸水等措施。

②不同标号、厂牌、品种、出厂日期的水泥，不得混合堆放，严禁混合使用。

出厂期超过三个月或受潮的水泥，必须经过试验，按其试验结果决定正常使用或降级使用。

已经结块变质的水泥不得使用。

3）凝土板用的砂，应符合下列要求：（摘自）①应采用洁净、坚硬、符合规定级配、细度模数在以上的粗、中砂。

②当无法取得粗、中砂时，经配合比试验可行，可采用泥土杂物含量小于的细砂。

③砂的技术要求应符合下表规定：注：区砂基本属于粗砂。

区砂属于中砂和一部分偏粗的细砂，颗粒适中，级配最好。

区砂属于细砂和一部分偏细的中砂。

4）凝土板用的碎（砾）石，应符合下列要求：（摘自）①碎（砾）石应质地坚硬，并应符合规定级配，最大粒径不应超过。

②碎石的技术要求，应符合下表规定：注：石料强度分级，应符合《公路工程石料试验规程》的规定。

）混凝土拌合物整平时，填补板面应选用碎（砾）石较细的混凝土拌合物，严禁用纯砂浆填补找平。

（摘自））胀缝的施工，应符合下列规定（摘自）：胀缝应与路面中心线垂直；缝壁必须垂直；缝隙宽度必须一致；缝中不得连浆。

缝隙上部应浇灌填缝料，下部应设置胀缝板。

）缩缝的施工，应采用切缝法。

当受条件限制时，可采用压缝法。

民航机场道面和高速公路必须采用切缝法。

切缝法和压缝法的施工，应符合下列规定（摘自）：压缝法施工，当混凝土拌合物做面后，应立即用振动压缝刀压缝。

当压至规定深度时，应提出压缝刀，用原浆修平缝槽，严禁另外调浆。

然后，应放入铁制或木制嵌条，再次修平缝槽，待混凝土拌合物初凝前泌水后，取出嵌条，形成缝槽。

．强制性标准（道路设计部分）：（《城市道路设计规范》）1）设置分隔带及缘石断口应符合下列规定：（摘自）快速路上无信号灯管制交叉口的中间分隔带不应设断口。

快速路上两侧分隔带的断口间距应大于或等于。

应严格控制快速路、主干路的路侧带缘石断口。
