隧道断层地段处理方案

合集下载

隧道断层施工方案

隧道断层施工方案

隧道断层施工方案1. 引言隧道是现代交通建设的重要组成部分,其施工方案的设计对项目进展和质量起着至关重要的作用。

在构建隧道时,可能会遇到断层地质条件,这是指地球上岩石层断裂或滑动的现象。

隧道工程中遇到断层地质条件,需要制定相应的施工方案以确保工程顺利进行。

本文将就隧道工程中的断层地质条件进行分析,并提出针对性的施工方案,以确保隧道的安全和稳定。

2. 断层地质条件分析断层地质条件是指岩石层断裂或滑动形成的地理现象。

在施工隧道时,遇到断层地质条件可能会影响隧道的安全和稳定。

主要的断层地质条件有以下几种:2.1 活动断层活动断层是指岩石层因地壳运动而形成断裂,并且具有继续滑动的趋势。

活动断层对隧道施工的影响较大,可能导致隧道变形、开裂甚至坍塌。

在施工前,需对活动断层进行详细的地质勘察,并制定相应的施工方案,以确保施工安全。

2.2 稳定断层稳定断层是指岩石层断裂后停止运动,不再活动的断层。

相对于活动断层,稳定断层对隧道施工的影响较小。

在遇到稳定断层时,需要对其进行详细的地质勘察,并制定相应的施工方案,以确保施工的顺利进行。

2.3 断裂带断裂带是指多个断层聚集在一起形成的地质现象。

断裂带对隧道施工的影响较大,可能导致隧道变形、开裂甚至坍塌。

在遇到断裂带时,需进行详细的地质勘察,并采取相应的措施,以确保施工安全。

3. 施工方案在面对断层地质条件时,制定合理的施工方案至关重要。

以下是针对断层地质条件的隧道施工方案:3.1 施工前勘察在进行隧道施工前,需要进行详细的地质勘察,以了解断层地质条件的具体情况。

通过地质勘察,可以获取断层的位置、长度、倾向等信息,并评估断层对隧道施工的影响程度。

3.2 施工方案设计根据地质勘察结果,设计适应断层地质条件的施工方案。

对于活动断层,需要采取控制断层滑动的措施,例如加固地层、设置断层锚固等。

对于稳定断层和断裂带,可以考虑采用隧道衬砌等工程手段来增强隧道的稳定性。

3.3 施工监测与预警在隧道施工过程中,需要进行实时的施工监测与预警工作。

隧道穿越断裂带专项施工方案

隧道穿越断裂带专项施工方案

西铁车2号隧道穿越断裂带专项施工方案一、工程概况西铁车2号隧道位于山东省莱芜市西铁车村东南至沂源县小张庄村,隧道穿越碌碡陡坡及山间河谷区。

隧道里程DK1076+119~DK1083+970,全长7851km,进、出口线路设计路肩标高分别为312。

205m、351。

968m,洞身最大埋深约234m,最小埋深约27m,隧道内为单面坡,分别为5.0‰的上坡(531m)和 5.1‰的上坡(6200m)、4。

9‰的上坡(1120m)。

在DK1080+356处设置一座613m长斜井,斜井进入正洞后双方向施工,斜井为双车道斜井,采用无轨运输方式出碴。

隧道进口段377.54m位于R=4000m 的曲线上,隧道出口段1086。

24m位于R=3500的曲线上,其余段落位于直线上。

隧道穿越低山丘陵区,冲沟发育,地面高程296m~565m之间,相对高差最大约269m,自然坡度较陡,一般为15~50°,整体地形为西高东低,植被多为树木及少量杂草,局部有少量耕地。

对到进出口有村、省级公路,交通相对方便.该隧道为山西中南部铁路通道山东段最长隧道,也是目前山东省境内最长隧道,采用钻爆法施工,由进口、出口及1个斜井共4个工作面掘进。

隧道围岩有Ⅱ、Ⅲ、Ⅳ、Ⅴ级,按新奥法原理组织施工,全隧均采用复合式衬砌,复合式衬砌由初期支护,防水隔离层与二次衬砌组成,Ⅱ级围岩段采用曲墙式带底板衬砌,Ⅲ~Ⅴ级围岩采用曲墙加仰拱结构形式,喷射混凝土采用湿喷工艺。

其施工工期紧、任务重、难度大,技术标准高。

二、地质构造本隧道穿越地层为强~弱风化花岗岩、灰岩、页岩。

隧址区不良地质主要是岩溶,整个隧址区在大地构造单元上属鲁西台背斜,其基底由泰山群花岗岩构成。

寒武系盖层发育,大部分呈倾角平缓的单斜构造覆盖于基底,寒武系地层较连续,局部以断层接触,寒武系地层与太古界花岗岩基底呈角度不整合接触.1、断裂隧址区洞身分别穿越7条实测及推测断层.各断层的主要特征如下:F1:与洞身相交于DK1077+960,与线路夹角约为56°,为平移断层,断层产状110°∠70°。

隧道工程中遇到断层及破碎带怎么施工?

隧道工程中遇到断层及破碎带怎么施工?

隧道工程中遇到断层及破碎带怎么施工?穿过断层隧道及破碎带,给隧道施工带来不同的困难,在施工中遇到断层及破碎带时,首先要查明断层的倾角,走向、破碎带的宽度,岩石破碎程度,地下水活动等有关条件,据以正确选择施工方法和制定施工措施,认真分析研究设计地质资料,并在掘进齐头左右两侧用钻孔台车或DK100型钻机向前钻水平超前探孔,钻透断层破碎带,如断层破碎宽度大,破碎程度及裂隙充填物情况复杂,且有较多地下水时,可在隧道中线一侧或两侧开挖调查导坑,调查导坑穿过断层破碎带的中线与隧道中线平行,线间距不小于20m,调查导坑穿过断层破碎带后,再掘进在一段距离转入正洞,在处理断层破碎带同时,在前方开辟新工作面,加快施工进度。

1、施工方法1.1断层宽度较小,岩体组成物为坚硬岩块且挤压紧密,围岩稳定性相对较好,隧道通过这样的断层,可不变施工方法,与前后段落的施工方法一致,避免频繁变更施工方法,影响施工进度,但过断层带要加强初期支护和适当的辅助施工措施渡过断层带。

如超前锚杆与径向锚杆配合,加厚喷射砼,并增设钢筋网等措施。

必要时可增设格栅架。

超前锚杆在拱部设置,锚杆直径22m,长3.5m,环向间距40cm,外插角约为100,每2m设一环,保证环间搭接水平长度大于1.0m,用早强砂浆作为超前锚杆杆体与岩层孔壁间的胶结物,以及早发挥超前支护作用,在超前支护下掘进。

开挖后立即施作径向锚杆,挂钢筋网,喷射砼等初期支护。

1.2一般断层破碎带,采用径向锚杆、钢筋网、喷砼、格栅钢架等加强初期支护,并在拱部施作超前小导管周壁预注浆,对洞周岩体进行预加固和超前支护。

在超前支护下,采用上半断面法或正台阶法开挖。

在台阶上部施作超前小导管,上部开挖后及时施作拱部初喷砼,径向锚杆,挂钢筋网,格栅钢架。

在作好拱部初期支护后方能开挖台阶下部。

超前小层管管径根据钻孔直径选择,一般选用42~50mm的直热轧钢管,长 3.5m~5.0m,外插角10~20,管壁每隔10cm~20cm,交错钻眼,孔口150cm段不钻孔,眼孔直径6mm~8mm,采用水泥砂浆或水泥水玻璃浆液灌注,导管环向间距30mm~50mm,纵向两组导管间水平搭接长度不小于1.0m。

隧道断层处置方案设计要求

隧道断层处置方案设计要求

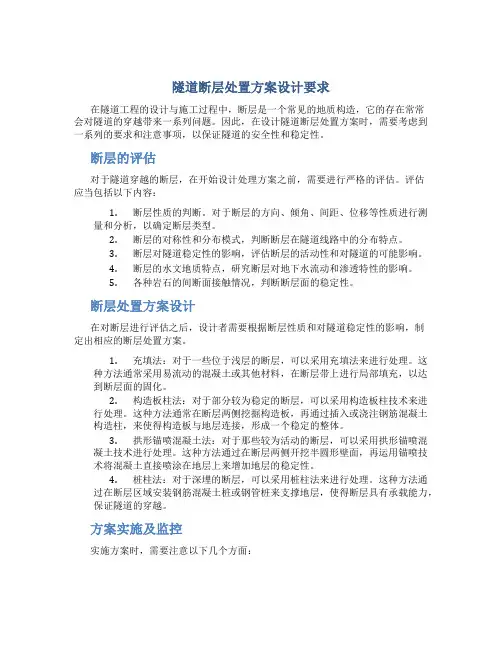

隧道断层处置方案设计要求在隧道工程的设计与施工过程中,断层是一个常见的地质构造,它的存在常常会对隧道的穿越带来一系列问题。

因此,在设计隧道断层处置方案时,需要考虑到一系列的要求和注意事项,以保证隧道的安全性和稳定性。

断层的评估对于隧道穿越的断层,在开始设计处理方案之前,需要进行严格的评估。

评估应当包括以下内容:1.断层性质的判断。

对于断层的方向、倾角、间距、位移等性质进行测量和分析,以确定断层类型。

2.断层的对称性和分布模式,判断断层在隧道线路中的分布特点。

3.断层对隧道稳定性的影响,评估断层的活动性和对隧道的可能影响。

4.断层的水文地质特点,研究断层对地下水流动和渗透特性的影响。

5.各种岩石的间断面接触情况,判断断层面的稳定性。

断层处置方案设计在对断层进行评估之后,设计者需要根据断层性质和对隧道稳定性的影响,制定出相应的断层处置方案。

1.充填法:对于一些位于浅层的断层,可以采用充填法来进行处理。

这种方法通常采用易流动的混凝土或其他材料,在断层带上进行局部填充,以达到断层面的固化。

2.构造板柱法:对于部分较为稳定的断层,可以采用构造板柱技术来进行处理。

这种方法通常在断层两侧挖掘构造板,再通过插入或浇注钢筋混凝土构造柱,来使得构造板与地层连接,形成一个稳定的整体。

3.拱形锚喷混凝土法:对于那些较为活动的断层,可以采用拱形锚喷混凝土技术进行处理。

这种方法通过在断层两侧开挖半圆形壁面,再运用锚喷技术将混凝土直接喷涂在地层上来增加地层的稳定性。

4.桩柱法:对于深埋的断层,可以采用桩柱法来进行处理。

这种方法通过在断层区域安装钢筋混凝土桩或钢管桩来支撑地层,使得断层具有承载能力,保证隧道的穿越。

方案实施及监控实施方案时,需要注意以下几个方面:1.方案实施时应逐步进行,采取渐进法开挖。

对于断层处的控制,可采用先固定后开挖的方式,先使用充填材料、构造板柱或拱形锚喷混凝土法等加固断层,再进行隧道的开挖工作。

2.打钢管桩和桩柱时,要注意钢管桩或桩柱必须深入到良好地层之中,同时要注意与断层带的跨越角度和高低差。

隧道不良地质施工常见防治措施)

隧道不良地质施工常见防治措施)

隧道不良地质施工常见防治措施隧道在施工过程中多会碰见各种不利于隧道工程的不良地质环境,今天大家一起来学习一下在遇到富水断层破碎围岩、膨胀性和挤压性围岩以及黄土地质这三个不良地质段时候的各种防治措施。

一、不良特殊地址地段概述一、不良和特殊地质地段的概念:(一)不良地质地段不良地质地段是指滑坡、崩塌、岩堆、偏压地层、岩溶、高应力、高强度地层、松散地层、软土地段等不利于隧道工程的不良地质环境。

(二)特殊地质地段特殊地质地段是指膨胀岩地层、断层破碎带、软弱黄土地层、含水未固结围岩、溶洞、岩爆、流沙等地段以及瓦斯溢出地层等二、开挖和支护过程中可能造成的危害:1、土石坍塌2、隧道支撑严重变形3、衬砌结构断裂三、不良和特殊地质地段隧道工程的一般规定:1、制定完整预案,做好技术、物资、机械储备2、制定地质预测、预报方案3、根据预报结果及时调整施工方案4、必须加强量测工作,并及时反馈量测结果四、不良地质地段隧道施工注意事项:1.选择施工方法注意事项:选择施工方法(包括开挖及支护)时,应以安全及工程质量为前提,综合考虑隧道工程地质及水文地质条件、断面形式、尺寸、埋置深度、施工机械装备、工期要求、经济和技术的可行性等因素而定。

同时应考虑围岩变化时施工方法的适应性及其变更的可能性,以免造成工程失误和增加投资。

施工以“先治水、短开挖、弱爆破、强支护、早衬砌、勤量测、稳步前进”为指导原则。

2.加强监控和量测工作3.使用喷锚技术注意事项:(1)爆破后如开挖工作面有坍塌可能时,应在清除危石后及时喷射混凝土护面。

(2)锚喷支护后仍不能提供足够的支护能力时,应及早装设钢拱架支撑加强支护。

4.采用临时支护时注意事项:(1)支撑要有足够的强度和刚度,能承受开挖后的围岩压力。

(2)围岩出现底部压力,产生底膨现象或可能产生沉陷时应加设底梁(3)当围岩极为松软破碎时,应采用先护后挖,暴露面应用支撑封闭严密;(4)根据现场条件,可结合管棚或超前锚杆等支护,形成联合支撑(5)支护作业应迅速、及时,以充分发挥构件支撑的作用。

关于广福隧道断层带的处理方案

关于广福隧道断层带的处理方案

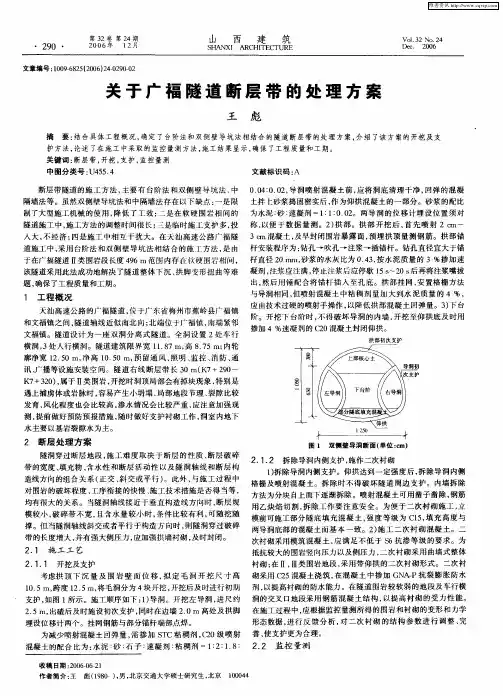

关 于 广 福 隧 道 断 层 带 的 处 理 方 案
王 彪
摘 要: 结合具体工 程概 况, 确定 了台阶法和双侧壁导坑法 相结 合的隧道断层带 的处理方 案, 介绍 了该 方案的开挖及 支
护 方 法 , 述 了在 施 工 中采 取 的监 控 量 测 方 法 , 工 结 果 显 示 , 论 施 确保 了工 程 质 量 和 工 期 。
出, 然后 用锤 配合将锚杆插 入至孔 底。拱部挂 网 、 置格栅方法 安
与导洞相 同 , 但喷射混凝土 中粘稠 剂量 J 大到水 泥质量 的 4%, J u 应 由技 术过硬的喷射 手操作 , 以降低拱部 混凝土 回弹量 。3 下台 ) 阶。开挖下 台阶时 , 不得破 坏导洞 的 内墙 , 开挖至仰 拱底及 时用 掺加 4%速凝 剂的 C 0混凝土封闭仰拱 。 2
关键词 : 断层带 , 开挖 , 支护, 监控量测
中 图 分 类 号 : 5 . U4 5 4 文献标识码 : A
断层带隧道的施工 方法 , 主要 有 台阶法 和双侧 壁导 坑法 、 中 0 0 : .2 导洞喷射 混凝土前 , .4 0 0 , 应将 洞底清 理干净 , 回弹 的混凝
隔墙法等 。虽然双侧壁导坑法和 中隔墙 法存在 以下 缺点 : 一是 限 土拌 卜 砂浆捣 固密实后 , 为仰 拱混凝土 的一 部分。砂 浆的配 比 作
拱 部初 次 支护
1 工 程概 况
天汕高速公路 的广福 隧道 , 于广 东省梅州市蕉岭县广福镇 位 和文福镇 之间 , 隧道轴线近似南北 向; 北端位于 广福镇 , 南端 紧邻 文福镇 。隧道设 计 为一座 双洞分离 式 隧道。全洞 设置 2处车行 横洞 , 3处人行横洞。隧道建筑 限界宽 1 .7I, 8 7 内轮 1 8 I高 .5m; T 廓净 宽 1 . 0I, 2 5 I净高 1 .0 I, 留通 风 、 明 、 T 0 5 I预 T 照 监控 、 防 、 消 通 讯、 广播等设施安装空 间。隧道 右线 断层带 长 3 IK 0I( 7+2 0 T 9 ~ K +30 , 7 2 )属于 Ⅱ类 围岩 , 开挖 时洞顶 局部会有掉块 现象 , 特别 是

断层及破碎隧道施工方案措施

断层及破碎隧道施工方案措施

断层及破碎隧道施工方案措施隧道施工中,遇到断层及破碎地层是一种常见的地质问题。

为了确保隧道的施工质量和工程安全,需要采取一系列的方案和措施来应对断层及破碎地层。

下面将详细介绍断层及破碎隧道施工方案措施。

一、前期勘察与设计二、应对断层地层1.断层预处理:对于较大规模的断层,可以采取预处理措施,如钻孔注浆、灌浆固化等,以增加断层带的强度,减少断裂面的活动性。

2.断层切趾处理:在断层面附近设置切趾钢构或排水板,用以减少断层作用对隧道结构的影响,增强结构稳定性。

3.断层补强:通过加固断层带或施加水平荷载等方式,提高断层处理后的整体强度。

三、应对破碎地层1.预充填法:在破碎地层中预先布置充填体,以提高地层的整体强度。

充填体可以采用砂石、水泥浆等材料,填充至地层中,形成强实层,减少地层变形和沉降。

2.钢支护法:利用钢支撑结构,对破碎地层进行支护。

钢支护可以采用钢梁、钢网片等形式,通过固定和支撑作用,增加地层的整体强度,减少变形和坍塌。

3.冻结法:在破碎地层中进行冻结处理,以提高地层的稳定性。

通过注入制冷液体,冷却地层,使地层结冰,形成坚硬的固结体,增加地层的强度和稳定性。

四、监测与控制1.施工监测:在施工过程中设置地表和地下监测点,对隧道周围的地层变形、沉降等进行实时监测。

一旦发现异常情况,及时采取措施进行调整和修复。

2.注浆加固:在隧道施工中发现断层或破碎地层时,可以采取注浆加固的方法,通过注浆材料填充空隙,增加隧道周围地层的整体强度,保证施工安全。

综上所述,断层及破碎隧道施工方案措施主要包括前期勘察与设计、断层处理、破碎地层处理以及监测与控制等。

在实际施工中,还需要根据具体情况综合运用各种技术手段,确保隧道施工的顺利进行,达到预期的效果。

断层处理

断层处理

1.某2车道隧道长2320m,两洞口埋深均在15m以上,隧道围岩为花岗岩、洞口段为强风化软弱带,洞身段围岩为III、IV、V类及断层CD 破碎带。

隧道工期为24个月,试简述施工方法、工区划分,各区的劳动组织及主要开挖、支护、衬砌机具设备。

2.某公路双向双车道隧道,长1825m,埋深90m,在隧道进洞300m 后,遇有一断层及其影响带F5,采用钻探技术,探明前方断层及其影响带宽45m,并与隧道轴线斜交,该断层及其影响带处于灰岩和砂岩交接带,岩层破碎,地下水较丰富。

依据本人经验,为了保证隧道安全、顺利施工,作为现场施工工程技术人员,你该如何处理,并选用一种开挖方法作详细介绍。

施工缝
3.某隧道穿越煤质地层时遇到煤矿空区采空区突水,构成沉降、失稳、诱发塌方.此次塌方从桩号AR14+00—AR14+025,共25米长。

简述塌方处理措施。

4.请论述隧道二次衬砌渗漏水原因及预防、治理措施。

隧道断层破碎带地段施工要点

隧道断层破碎带地段施工要点

隧道断层破碎带地段施工要点断层支离破碎带地段施工,首先做好超前地质预报,探明前方地质情况,确定超前支护提案,做好超前支护,然后进行开挖,选择合理的开挖方法,严格控制进尺,开挖后及时进行初期支护,并进行监控量测,适时监控。

断层破碎带地段①加强超前大地测量预报将超前地质预测预报纳入正常的施工工序,成立专门针对的地质预测、预报队伍,制订严格的实施细则,配备先进的地质预测、预报仪器外,选择预报经验丰富的地质工程师负责预报工作,并将地质预判预报工作纳入主要工序,地质预测、预报资料应进行认真分析,准确判译,以便进行动态设计动态和施工重大决策。

地质预测预报工作应以油井为主,结合物探手段,并认真对应关系地质勘探资料,通过综合预测、预报技术,其准确预报距离应当能达到30m左右。

地质预报应以断层破碎随身带范围、充填物、地层涌水量和水压力作为预测预报的重点,尤其应中国气象局提高水量和水压预报的精确度,防止涌水、突泥。

②工作面预注浆加固地层根据超前地貌预报情况,对工作面成功进行注浆加固。

在方案选择上,依据钻探取芯分析的地质状况、地下水量,逼不得已是否采用全断面帷幕注浆、周边帷幕注浆、径向注浆等措施。

超前注浆的目的改建工程是为了保证隧道施工期间的安全正常施工,防止在避免施工过程中产生大的的涌水问题,径向注浆的目的是为了对隧道周边裂隙叶唇柱水层的封堵和地层固结加强,满足隧道长期运营安全的要。

③开挖施工弱爆破钻爆法施工时会由于爆破叶唇柱振动对隧道围岩产生扰动,当爆破隧道坡面受到爆破扰动时,在隧道周边产生一定厚度的围岩松弛圈,此时,隧道围岩的抗渗性及支撑能力就会大大降低,特别是隧道当拱顶一定范围内遇到自地表贯穿裂隙或断层破碎带时,过量的爆破震动就会成为诱导产生较大灾变的主要因素,因此,必须进行控制爆破,即应采用光爆层光爆技术或预裂爆破技术,以减少围岩松弛圈的厚度;选用减震爆破技术,以保护隧道围岩及结构的稳定。

④加强监控量测在软弱围岩和断层破碎带施工过程中,为了维护施工安全,须建立施工监测系统,采集围岩和结构安全讯息,认真进行分析、处理和反馈,实现信息化施工。

隧道断层突水涌泥综合整治技术

隧道断层突水涌泥综合整治技术

隧道断层突水涌泥综合整治技术摘要:简述了隧道突泥涌水的特征,结合岩溶涌突水的主要影响因素,详细阐述了中铁七局第三工程有限公司在某隧道出口对出现涌水突泥现场采取的具体措施,成功的处置了突水涌泥地质灾害,供广大施工一线技术人员借鉴参考。

关键词:断层,突水涌泥,整治技术1前言隧道处于山谷内,洞身处于地下水位下,断层发育,地下水常年侵泡、软化、冲蚀围岩,导致局部地段泥岩砂岩成泥状和粉砂状,隧道开挖后遇断层水而流出形成涌水突泥,从而造成较大安全隐患,严重制约工程顺利进展,本文结合隧道出口工程实际从断层地带涌水突泥后的处置措施及预防措施进行了总结。

2涌水突泥基本情况2014年10月9日隧道出口掌子面施至DK60+832.8进行立架,左侧拱脚以上1m开始坍塌,泥砂并伴随水呈流出,泥砂按自然坡堆积,最大粒径10cm,体积约60m3;10日凌晨3点突水突泥量逐渐增大,水质浑浊,堆积体积增大,泥砂漫延20余m,停止立架;采用喷射混凝土进行封闭,3时40分将掌子面全部封闭,并安排专人对掌子面进行监测;9点48分掌子面左侧突然崩裂,泥砂漫流40余m,出现险情后立即将掌子面作业人员撤离,两台湿喷机因泥石流漫流未及时撤出被掩埋。

突水突泥发生后及时用219、159、80mm钢管及100mm的塑料软管配两台15KW、两台7.5KW的水泵及时将水抽出隧道外,初始值为60m3/h,峰值为260m3/h,到2014年10月10日上午11:00泥砂漫流仍在继续。

隧道洞内监控量测数据无异常,二衬台车至掌子面无法进行监控量测。

地表DK60+750~900线路中线左右50m拉警戒线,派专人观测。

截止14日16时洞内水量基本稳定,水流量为70m3/h,总涌水量12000余m3。

3突水涌泥后应急处置措施3.1出现涌水涌泥迅速撤离现场施工人员,及时加强警戒,在洞内距二衬台车50m外拉警戒线,设缓冲区,禁止无关人员入内。

3.2安排专职电工及时切断掌子面附近的电源;设3名专职安全员对洞内进行24小时值班观察水情及淤泥情况,涌水涌泥稳定后,安排安排专人负责对突水涌泥进行清理。

隧道穿越断层带的施工技术

隧道穿越断层带的施工技术

隧道穿越断层带的施工技术断层带是地壳中由于地质构造的作用而形成的断裂带。

隧道穿越断层带是地下工程中一项技术难题,需要工程师们采取一系列的施工技术来解决其中的问题。

本文将从施工前的勘探工作、基本原理、隧道支护、施工方法等方面进行介绍,帮助读者了解隧道穿越断层带的施工技术。

首先,在进行隧道穿越断层带之前,必要的勘探工作是不可或缺的。

勘探工作的目的是了解断层带的性质、规模、变形特征等,为后续的施工设计提供依据。

通过地质勘探、地震探测、地电法、地磁法等手段,可以获取断层带的具体信息,确定隧道穿越的最佳位置和施工方法。

基于勘探结果,我们需要理解隧道穿越断层带的基本原理。

断层带存在的意义是为了释放地壳内部的地应力,因此,穿越断层带的隧道必须充分考虑断层带的活动性和变形能力。

在设计隧道的时候,需要避免直接穿越主要断层带,而选择岩层较弱或者已有破碎区的位置穿越,以减小对断层带的干扰和风险。

隧道支护是隧道施工中的重要环节。

针对断层带的特点,需要灵活运用各类隧道支护技术。

常用的隧道支护方法包括岩石锚固、喷射混凝土、预应力锚杆支护等。

这些支护技术可以有效增强隧道的稳定性,减小断层带可能带来的不良影响。

施工方法对于穿越断层带的隧道来说至关重要。

常用的施工方法有平行穿越、斜交穿越和垂直穿越等。

平行穿越是指选择与断层带平行的方向开挖隧道,这种方法的优势在于简化了支护措施和施工流程,但对隧道的长度有一定限制。

斜交穿越则是将隧道与断层带以一定的倾角相交,这种方法可以适用于更广泛的情况,但需要更高的技术要求。

垂直穿越则是将隧道垂直地穿越断层带,这种方法适用于断层带较窄、活动性较小的情况。

综上所述,隧道穿越断层带的施工技术是一项具有挑战性的任务,需要工程师们综合考虑地质条件、断层带的特征以及施工方法的选择。

通过充分勘探,科学设计和合理施工,可以确保隧道的安全稳定,同时最大限度地降低对断层带的影响。

希望本文所提供的信息能够对读者了解隧道穿越断层带的施工技术有所帮助。

断层实际工程及解决方案

断层实际工程及解决方案

断层实际工程及解决方案一般来说,断层对工程造成的主要影响有以下几个方面:1. 地基工程在地基工程中,断层的存在会导致地基土层的不均匀性,从而影响地基的承载能力和变形性能。

此外,断层还可能导致地基沉降不均匀,造成建筑物的倾斜和破坏。

2. 地下水工程断层的存在会改变地下水的流动路径和压力分布,可能导致地下水的涌出和水质的污染。

此外,断层还可能对地下管道和井筒的稳定性产生影响。

3. 土木工程在土木工程中,断层会导致地基土的非均匀性,从而对桥梁、隧道、堤坝等土木结构的稳定性和安全性造成影响。

针对断层带来的工程问题,工程师们需要采取相应的解决方案来减轻其潜在影响。

以下将分别从地基工程、地下水工程和土木工程的角度出发,介绍断层实际工程中的解决方案。

地基工程解决方案1. 断层勘察和评估在地基工程设计阶段,需要对工程区域内的断层进行充分的勘察和评估。

包括对断层的位置、性质、规模、活动性等进行详细的调查和分析,以便为后续的工程设计和施工提供重要的信息。

2. 地基处理技术针对断层存在的地基处理技术主要有以下几种:(1)断层隔离:采用隔离带等技术来有效隔离断层对地基土的影响,保证地基土的均匀性和稳定性。

(2)刚性加固:对断层附近的地基采用刚性加固技术,如加固桩、梁式加固等,以增加地基的承载能力和抗震性能。

(3)地基加固:通过地基改良技术,如灌浆、预压增强等,提高地基土的承载能力和变形性能,以减少断层带来的不均匀性。

(4)局部加固:对工程中最可能受到断层影响的地段,采用局部加固措施,如增大基础尺寸、增加地基承载面积等,以提高地基的稳定性。

3. 结构设计和施工防护在建筑物结构设计和施工中,需要采取相应的防护措施来减轻断层带来的影响。

包括采用抗震设计和加固技术、设置伸缩缝等,以减少断层活动对建筑物的影响。

地下水工程解决方案1. 地下水管理和监测在地下水工程中,需要采取相应的地下水管理和监测措施来减轻断层对地下水的影响。

包括采用井场管理技术提高地下水利用效率,利用监测技术及时发现地下水的涌出和污染现象,及时采取措施予以控制和治理。

TBM通过地质不良地段的处理

TBM通过地质不良地段的处理

一、般断层及破碎带TBM掘进施工磨沟岭隧道工程地处秦岭中低山区,砂粘土、碎石土、卵石土,大量为破裂大理岩,岩石较软,较发育,适于TBM破岩,但同时要求支护加强,故要求恢复刀盘手喷砼系统,遇大的断层时,应先将锚杆插入护盾上焊的φ14孔中,然后立拱架,掘进半个循环马上用喷砼封闭岩层,事实证明此方法可靠,当喷完砼后再视围岩情况立第二榀拱架。

当围岩转好时可用ψ16拱架与槽钢、格栅支护间做,以加快进度。

在特殊地段进行超前一般破碎带,预注浆施工。

开挖轮廓出露时,对破碎带观察,可视情况支护如下Ⅱ、Ⅲ类围岩采用锚杆挂网,钢拱架(槽钢)和喷砼持护,Ⅳ类围岩以上则半圆以上部位打锚杆挂网喷砼支护,要求网片密贴岩面,保证喷砼质量,喷砼的好坏将直接影响钢网喷支护的质量。

根据磨沟岭隧道的特点,地质观察。

一般1.超前地质预报积极开展施工地质超前预报,是合理确定掘进及支护参数的前提条件和重要措施,这项工作应贯穿于隧道工程建设的始终,其主要步骤为:分析研究已有地质资料以地质观测为基础,选有多种手段;做好宏观与微观、定性与定时相结合;工程地质贯穿全隧施工;针对特殊地段,制定相应对策。

再反馈,经指导改进地质预报前期准备根据Ⅱ线平导掘进超前地质探测情况,采用地质为比法推延Ⅰ线隧道,Ⅰ线隧道地质平、剖图见附图施工地质是以地质观测常规手段为主,必要时辅以TBM超前地质探测系统,根据掌子面及其附近围岩的地质观测、素描(着重结构面性质及其组合关系,软弱夹层和涌水特点等),通过作图(各种寺质断面图、平面图),分析判断掌子面前方(近距离、一般数米以内)地质构造、岩体稳定情况,提出开挖参数和防坍措施。

一般每循环作业进行相应的预报,提供寺质信息,并经施工掘进验证,提高改进地质预报的正确性。

1.超前预注浆掘进中遇断层破碎带Ⅱ、Ⅲ类围岩,视围岩自稳能力,可利用TBM超前地质钻及注浆系统进行地质超前预注浆施工加固围岩后再行掘进。

注浆参数的选择,根据围岩工程地质和水文地质,如围岩孔隙率、裂隙大小、渗透系数、涌水量、水压等,施工时以试验确定。

隧道施工中的困难与解决方案

隧道施工中的困难与解决方案

隧道施工中的困难与解决方案隧道施工是现代交通基础设施建设中不可或缺的一环。

然而,由于复杂的地质条件和技术限制,隧道施工常常面临一系列的困难。

本文将就隧道施工中的困难及其解决方案展开论述。

一、地质条件带来的困难在隧道施工中,地质条件是最大的挑战之一。

岩类的坚硬程度和断层构造的存在,常导致钻探、炸药爆破等作业难以进行。

同时,地下水位的高低以及岩层的稳定性也会直接影响施工进度。

解决方案:1.地质勘探与预测分析:通过详细的地质调查与勘探,能够提前预测地质条件,从而选用相应的施工方法和机械设备。

2.土壤加固与支护:针对地质不稳定的地段,采用土工材料进行加固与支护,以确保施工过程的安全进行。

二、环境保护与施工协调困难隧道施工往往发生在复杂的环境中,例如山区、水域附近等。

施工过程中若造成环境污染或破坏生态系统,将对当地居民和动植物造成不可估量的影响。

解决方案:1.环境影响评估:施工前进行全面的环境影响评估,评估施工活动对环境的潜在影响,并制定有效的环保措施。

2.合理施工策划:合理安排作业时间和施工区域,以减少对环境的损害。

使用环保型材料和设备,降低施工对环境的影响。

三、安全风险与人员安全保障困难隧道施工过程中,存在一系列的安全风险,如崩落、泥石流、火灾等。

而地下作业环境恶劣,施工人员的安全保障成为一项重要任务。

解决方案:1.安全意识教育:对施工人员进行系统的安全培训和教育,提高他们的意识和应对能力,使其能够正确应对紧急情况。

2.设备监测与报警:安装智能监测设备,及时探测地质变化、传感火灾等情况,保障人员安全。

四、施工进度与效率困难隧道施工通常面临着严格的工期要求,如不能延误列车通行时间等。

不仅如此,由于地下施工环境复杂,常会导致施工进度受阻。

解决方案:1.优化施工方案:根据地质勘探和预测分析的结果,制定科学合理的施工方案。

采用先进的施工技术和设备,提高施工效率。

2.加强协调与沟通:加强与其他施工方、监理单位的沟通与协调,保障施工进度。

试论隧洞施工中常见的不良地质以及处理措施

试论隧洞施工中常见的不良地质以及处理措施

试论隧洞施工中常见的不良地质以及处理措施【摘要】隧洞施工中常见的不良地质是施工过程中的重要问题,如果不及时处理将会对工程造成严重影响。

本文通过分析常见的不良地质类型,地质预测技术,治理措施,支护措施和排水处理等内容,探讨了如何有效应对这些问题。

在结论部分指出加强地质勘察是预防不良地质发生的关键,科学施工规划和强化监测预警也是提高隧洞施工质量的重要手段。

通过本文的研究可以为隧洞施工提供参考,帮助工程人员更好地应对不良地质问题,保障工程的顺利进行和质量可靠。

【关键词】隧洞施工、不良地质、地质预测、治理措施、支护措施、排水处理、地质勘察、施工规划、监测预警。

1. 引言1.1 研究背景隧洞施工是地下工程中常见的施工方式,其关键问题之一就是不良地质条件。

不良地质条件会给隧洞施工带来诸多困难和风险,因此如何有效地处理不良地质,保障隧道施工的安全和顺利进行,成为了工程领域的重要课题。

在隧洞施工过程中,常见的不良地质类型包括岩溶洞、软弱地层、断层带、地下水等。

这些不良地质条件会导致隧道施工困难,甚至造成工程事故。

针对不同类型的不良地质,需要采取相应的地质预测技术和治理措施。

地质预测技术包括地质勘察、地质雷达探测、地层探测等,可以帮助工程师提前了解地下地质情况,为施工提供参考依据。

治理措施包括地质灾害防治、地下水处理、爆破技术等,可以有效应对不良地质条件带来的问题。

加强地质勘察、科学施工规划和强化监测预警成为了隧洞施工中处理不良地质的重要措施,有助于提高工程施工质量和安全性,为工程建设提供保障。

1.2 研究意义隧洞施工是现代交通建设中不可或缺的一环,而在隧洞施工过程中常常会遇到各种不良地质问题,如地层塌陷、地表沉陷、地下水涌入等,给施工带来了诸多困难和风险。

对隧洞施工中常见的不良地质及其处理措施进行研究具有重要的意义。

研究不良地质在隧洞施工中的影响,有助于提高施工过程中的安全性和效率。

了解各种不良地质类型的特点和规律,能够有效预防和应对地质灾害的发生,确保施工人员和设备的安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

隧道断层地段处理方案
发布时间:2006-6-28 14:11:23 点击次数:1942
隧洞穿过断层地段,施工难度取决于断层的性质、断层破碎带的宽度、填充物、含水性和断层活动性以及隧洞轴线和断层构造线方向的组合关系(正交、斜交或平行)。

此外,与施工过程中对围岩的破坏程度、工序衔接的快慢、施工技术措施是否得当等,均有很大的关系。

当隧洞轴线接近于垂直构造线方向时,断层规模较小,破碎带不宽,且含水量较小时,条件比较有利,可随挖随撑。

但当隧洞轴线斜交或者平行于构造方向时,则隧洞穿过破碎带的长度增大,并有强大侧压力,应加强拱墙衬砌,及时封闭。

一、施工方法的合理选择:
1、断层带内充填软塑状的断层泥或特别松散的颗粒时,比照松散地层中的超前支护,采用先拱后墙法;如断层带特别破碎,则可采用马口开挖。

2、如断层地段出现大量涌水,则宜采取排堵结合的治理措施。

施工中注意事项:
①如断层地下水是由地表水补给时,应在地表设置截排系统引排。

对断层承压水,应在每个掘进循环中,向隧洞前进方向钻凿不少于2个超前钻孔,其深度宜在4米以上,以探明地下水的情况。

②随工作面的掘进挖好排水沟,准备足够的抽水设备,并安排适当的集水坑。

③通过断层带的各施工工序之间的距离应尽量缩短,并尽快全封闭衬砌,
以减少围岩的暴露、松动和地压增大。

④在隧洞断层地段,对钻爆设计作特殊的交底。

严格控制各炮眼特别是周边眼的数量、深度及装药量,原则上尽量减少爆破对围岩的扰动。

⑤在断层地带开挖后应立即进行初喷砼,并坚持“宁强勿弱”的原则,加强支护。

⑥紧跟开挖面进行现场监控量测,根据量测所反馈的信息及时调整初期支护的参数及掌握二次衬砌的最佳时间。

二、隧洞涌水处理方案
1、渗水量不大时,采用堵排结合的方法,即加强拱墙衬砌结构,在拱部衬砌厚度外设透水软管与边墙盲沟接通,引水至隧洞两侧沟水;在拱墙衬砌工作缝设纵横向止水条。

2、为防止发生涌水等异常情况,对涌水现象较为严重地段拟采用我集团公司成熟工艺劈裂注浆为基础的综合整治施工技术,即劈裂注浆固结法施工。

(1)工艺流程
劈裂注浆固结法施工工艺流程如下:
(2)施工方法
a)施工准备
(a)通过地质超前钻孔资料,分析断层地质情况。

(b)钻孔注浆和隧洞衬砌结构设计。

(c)准备注浆材料,测定性能。

(d)安装并调试钻孔和注浆机械设备。

b)止浆岩盘或止浆墙
在一般较完整的岩层顶面5m作为止浆岩盘。

若基岩节理发育,围岩破碎时应设置2~5m的止浆墙,并将墙身嵌入围岩0.3~0.5m。

c)钻孔
(a)埋设孔口管:开孔直径为Φ146mm,长度为2m,用CS(水泥、水玻璃)砂浆埋设Φ127mm孔口管,在管口安装Φ127mm球形闸阀,作为封闭钻孔中可能会出现的涌水。

(b)钻孔直径采用Φ108mm,在钻至后半部时,钻孔直径改为Φ89mm。

钻孔机械选用XU-3002A地质钻机和YGZ-100导轨式独立回转凿岩机。

(c)扫孔钻进时,观察分析回水岩芯或弃碴状态,用以判断注浆质量和调整注浆参数。

(d)钻进顺序:
d)注水试验
(a)成孔后注水数分钟(注水量由小到大),测定吸水量,并清洗岩层裂隙。

(b)投放连通试验材料,加水压注,作为连通试验。

e)注浆方法
(a)双液注浆系统如下示意图:
(b)分段注浆法
根据钻孔的地质情况,可采用全孔一次注浆和前进式、后退式分段注浆方法。

在施工过程中,若遇断层发育可能发生涌水时,采用前进式分段钻注浆,逐步向前推进封墙。

(c)钻孔及注浆原则
钻孔及注浆原则为先外后内、先疏后密、外密内疏、反复钻注、开孔诱导。

(d)注浆类型
注浆类型分为水泥浆和水泥-水玻璃双液,根据注浆设计、注水试验及清孔情况、泵送能力在注浆过程中进浆情况确定用单液还是双液。

(e)注浆完成
按要求达到规定的注浆压力值,并应稳压达30分钟。

(f)开挖与衬砌
当注浆段注浆完成8小时后,可以进行隧洞开挖。

拱墙衬砌采用先墙后拱法或采用连续灌注法进行。

3)主要机械设备
一个作业面主要机械设备如下:
一个作业面主要机械设备表
名称规格产地附
4)施工措施
(1)质量控制
a)检查孔应进行取样检查。

检测固结体抗压强度,浆脉渗透状况和固结质量。

b)检查孔注水试验,即注浆前后注水量比较。

c)测定注浆渗透状态和固结状态。

d)在实施注浆过程中的异常情况进行分析和制定处理措施。

(2)安全生产
a)注浆作业人员需配备劳动保护用品,如口罩、眼镜、橡胶手套和长手套。

b)若眼睛、脸部或皮肤接触浆液时,应立即用清水或生理盐水彻底冲洗,严重时送医院治疗。

c)机电设备应设安全防护罩和漏电保护器。

d)抽换钻杆时,注意被高压泥水冲出孔口伤人。

e)钻孔中若发生涌水,应集中全力采取措施,及时注浆封堵。


f)加强统一指挥,相互协调,确保安全生产。
