机械制造工艺基础第四章 ppt课件

合集下载

机械制造技术基础-第4章-机械加工工艺基本知识 ppt课件

机械制造技术基础-第4章-机械加工工艺基本知识  ppt课件
22
4. 4.3 制定 工艺规程的原始资料
enterprise's production process
2
精品资料
• 你怎么称呼老师?
• 如果老师最后没有总结一节课的重点的难点,你 是否会认为老师的教学方法需要改进?
• 你所经历的课堂,是讲座式还是讨论式? • 教师的教鞭
• “不怕太阳晒,也不怕那风雨狂,只怕先生骂我 笨,没有学问无颜见爹娘 ……”
第4章 机械加工工艺基本知识
本章要点
机械制造业的生产过程 机械加工工艺要素基本组成 零件的工艺分析 毛坯的确定 工艺路线的拟定 加工余量和工序尺寸的确定
1
机械制造技术基础
第4章 机械加工工艺基本知识
Machining process basic knowledge
4.1 机械制造企业的生产过程 Machinery manufacturing
Machining process basic knowledge
4.3 生产纲领与生产类型 Production platform and
production type
15
4. 3.1 生产纲领
企业根据市场需求和自身的生产能力决定生产计划。在计 划期内,应当生产的产品产量和进度计划称为生产纲领。
6
机械制造技术基础
第4章 机械加工工艺基本知识
Machining process basic knowledge 4.2 机械加工工艺要素基本组成 Basic composition factors of machining process
7
4. 2 机械加工工艺要素基本组成
工序——是指由一个或一组工人在同一台机床或同一个工 作地,对一个或同时对几个工件所连续完成的那一部分机 械加工工艺过程。

第四章 铣削加工,机械制造加工基础

第四章 铣削加工,机械制造加工基础

数控龙门铣床
补充资料Ⅲ:典型工件
动画5 端铣
动画6 对称铣与不对称铣
表7-7 不对称顺铣和不对称逆铣比较 比较内容 特征 不对称顺铣 以大的切削厚度切入,较 小的切削厚度切出。 可减少逆铣时刀齿在工件 表面的滑行、挤压和加工 切削优点 表面的冷硬程度,有利于 不对称逆铣 以小的切削厚度切入,较大的 切削厚度切出。 切削平稳,减少冲击,使加工 表面粗糙度改善,刀具耐用度 提高。
铣削用量 影响因素
铣削速度v 每齿进给量af
铣刀角度
端铣刀前角
倒棱宽度
§4-3 铣刀及铣削用量
一、铣刀的类型、特点及应用
圆柱铣刀-用于在卧式铣床上加工中小型工件
狭长平面和带圆弧收尾的平面。一般用高速钢制
造,切削性能差,加工效率较低。
圆柱铣刀
硬质合金端铣刀-用于在立式铣床上加工大平
面。硬质合金刀片多采用可转位夹固式,或焊接夹 固式安装在刀体上。
图7-11 逆铣和顺铣 表7-6 逆铣与顺铣比较(续3) 比较内容 工件夹紧程度/切削过程稳定性 刀具磨损 工作台丝杠和螺母有无间隙 由工作台窜动引起的质量事故 加工对象 顺铣 好 小 有 多 精加工 逆铣 差 大 无 少 粗加工
2. 端铣法
端铣法-用铣刀端面的刀齿来铣削工 件的表面。 端铣时,根据铣刀相对于工件安装位 置的不同,可分为三种不同的切削方 式。
工作台层次少,刚性 好。 龙门式比单臂式的刚 性好,但其加工工件 的宽度受到两侧立柱 的限制。
加工外形为 中等或较大 尺寸的工件。
加工大型工 件。
立式布局。圆工作台作连续 圆工作台 缓慢的旋转,实现圆周进给 铣床 运动。
加工大批、 主轴箱内有两根主轴, 大量生产中 分别装有粗铣及精铣 的中小型零 的端铣刀。 件平面的。

机械制造工艺基础第六版第四章切削加工基础

机械制造工艺基础第六版第四章切削加工基础
一、加工精度
1.加工精度的概念
加工精度 —— 工件加工后的实际几何参数(尺寸、
形状和位置)与理想几何参数的符合程度。
2.获得规定尺寸精度的方法
(1)试切法 (2)自动获得尺寸精度的方法 ? 用定尺寸刀具加工。 ? 调整法。
? 自动控制法。
二、加工表面质量
1.加工表面质量的概念
? 工件表面微观几何形状 ? 工件表面层材料的物理、力学性能
1 第一节 切削刀具 2 第二节 切削运动与切削用量 3 第三节 切削力和切削温度 4 第四节 切削液 5 第五节 加工精度和加工表面质量 6 第六节 金属切削机床的型号
切削加工 ——使用切削刀具从工件上切除多余(或 预留)的材料,从而获得满足尺寸、几何公差、表面粗 糙度等精度要求的加工方法。
第一节 切削刀具
2.减少切削热和降低切削温度的工艺措施
( 1 )合理选择刀具材料和刀具几何角度。
(2)合理选择切削用量。 (3)适当选择和使用切削液。
第四节 切削液
一、切削液的作用
? 冷却作用 ? 润滑作用
? 清洗和排屑作用
二、切削液的种类
切削液的种类
三、切削液的选用
切削液的选用
第五节 加工精度和加工表面质量
3.刃倾角为 0°时,切屑 垂直于主切削刃方向流出 。
四、刀具材料
1.对刀具切削部分材料的基本要求
(1)高的硬度。 (2)良好的耐磨性。 ( 3)足够的强度和韧性。
( 4 )高的热硬性。
(5)良好的工艺性。
2.常用的刀具材料 常用刀具材料的性能和应用场合
3.常用刀具的选用
( 1)根据工件材料的切削性能选用刀具。 (2)根据工件的加工阶段选用刀具。 ( 3)根据工件加工区域的结构特点选择刀具切削部 分结构。

机械制造技术基础-卢秉恒 答案 第四章 PPT课件

机械制造技术基础-卢秉恒 答案 第四章 PPT课件

4-9定位误差产生的原因有哪些?其实质是什么?
答:定位误差产生的原因:(1)定位基准与设计 基准不重合产生的定位误差——基准不重合误差△jb (2)定位副制造不准确产生的基准位移误差——基准 位移误差△jw。
实质:一批工件某加工参数(尺寸,位置)的设计 基准相对夹具的调刀基准在该加工参数方向上的最大位 置变化量△dw,为加工参数的定位误差。
4-15分别简述车、铣、钻床夹具的设计特点
(2)铣床夹具:1铣床加工中切削力较大,振动也较 大,故需要较大的夹紧力,夹具刚性也要好。2借助 对刀装置确定刀具相对夹具定位元件的位置,此装置 一般固定在夹具体上。3借助定位键确定夹具在工作 台上的位置4由于铣削加工中切削时间一般较短,因 而单件加工时辅助时间相对较长,故在铣床夹具设计 中,需特别注意降低辅助时间。
某一组零件的加工而设计的,应用对象十分明确。
4-19.数控机床夹具有什么特点?
答:数控机床夹具在机床上应对相对数控机床的坐标原 点有严格的坐标位置,以保证所装夹的工件处于规定的 坐标位置上.为此数控机床夹具常采用网格状的固定基 础板,它长期固定在数控机床工作台上,板上加工出准 确孔仅距位置的一组定位孔和一组紧固螺孔,它们成网 格分布,利用基础板上的定位孔列装各种夹具.结构要 求简单紧凑,体积小,采用机动夹紧方式,以满足数控加 工的要求.

4-2工件在机床上的装夹方法有哪些?其原理 是什么?(2)
(2)用夹具装夹工件——夹具使工件在夹具中占有正确加 工位置,而且夹具相对于机床保证有准确的相对位置,而夹 具结构保证定位元件的定位工作面对夹具与机床相连接的表 面之间的相对位置准确,使刀具相对有关定位元件和定位工 作面调整到准确位置,这就保证了刀具在工件上加工出的表 面对工件定位基准的位置尺寸。

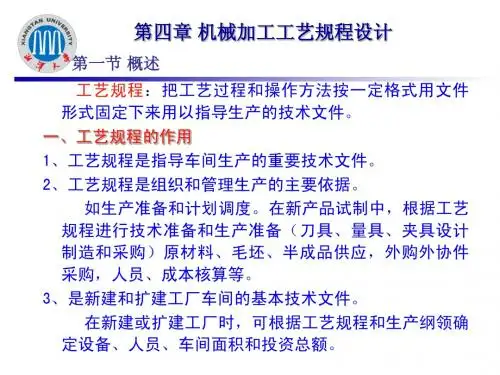

机械制造工艺学第四章-2011

机械制造工艺学第四章-2011

a) a)插齿无退刀空间,小齿轮无 法加工
b) b)留出退刀空间,小齿轮可 以插齿加工
几种零件的结构工艺性举例
a) a)两端轴颈需磨削加工,但砂 轮圆角不能清根
b) b)留有退刀槽,磨削时可以清根
a) a)锥面磨削加工时易碰伤圆柱 面,且不能清根
b) b)留出砂轮越程空间,可方便 地对锥面进行磨削加工
外圆光整加工方法简介
(1)研磨 研磨是一种光整加工和精密加工方法。将研 磨剂涂 (干式)或浇注在研具与工件间,工件 与研具在一定压力下作不断变更方向的相对运 动,磨粒在工件表面切除微量的金属层。研具 材料:铸铁、铜、铝等 研磨剂:由磨粒和研磨液(煤油或机油)组成 磨粒:氧化铝、碳化硅、金刚石和碳化硼等 研磨可获得很高的尺寸精度和形状精度。 精度达5级以上,粗糙度Ra<0.16um
(3)零件的机械性能; 同种材料,不同毛坯制造方法其机械性能不同。 如:金属型浇注的毛坯比砂型浇注的毛坯强度高;而 离心浇注和压力浇注又高于金属型。一般强度要求高 的零件应采用锻件,但有时也可采用球墨铸铁。
第二节、工艺路线的制订
工艺过程设计包括两个步骤:
零件加工的工艺路线制订和工序设计。
1)工艺路线制订主要是设计零件从毛坯到成品的整 个工艺过程;包括定位基准的确定、表面加工方法的 选择、加工顺序的安排和组合工序等。 2)工序设计主要是设计各工序的具体内容;包括加 工余量、工序尺寸的计算、机床、刀具的选择、工时 定额等。 两者紧密联系,设计工艺路线时,应考虑有关工 序设计的问题;设计工序时反过来可能又要修改工艺 路线。一般应多提出几种方案进行分析比较。
a)
a)键槽方向不一致,需两次 装夹才能完成加工
b) b)键槽方向一致,一次装夹即 可完成加工

机械制造技术基础-卢秉恒 答案 第四章ppt课件

机械制造技术基础-卢秉恒 答案 第四章ppt课件

18
编辑版pppt
4-14气动夹紧与液压夹紧各有那些优缺点?
(1)共同优点:操作简单,动作迅速,辅助时间短。 (2)气动夹紧典型的活塞式气缸工作形成较长,且
作用力的大小不受工作行程长度的影响,但结构尺寸 较大,制造维修困难,寿命短,且易漏气。 (3)液压夹紧优于启动夹紧优点——1工作压力高, 比气压高出十余倍,故液压缸尺寸比气缸小的多,因 传动力大,通常不需增力机构,使夹具结构简单,紧 凑2油液不可压缩,因此夹紧刚性的,工作平稳,夹 紧可靠。3噪声小,劳动条件好。缺点:成本高。
通用可调夹具的应用对象不明确,只提出一个大 的加工规模和范围;而成组夹具是根据成组工艺,针对
某一组零件的加工而设计的,应用对象十分明确。
26
编辑版pppt
4-19.数控机床夹具有什么特点?
答:数控机床夹具在机床上应对相对数控机床的坐标原
点有严格的坐标位置,以保证所装夹的工件处于规定的
坐标位置上.为此数控机床夹具常采用网格状的固定基
∴不满足要求
15
编辑版pppt
16
编辑版pppt
4-12
解:有分析可知,这种情况下,两个孔心距的定位误 差:即为钻模心轴心线的最大位移变动。任意边接触: △jw=△D+△d+△=(0.052-0)+(0.072-0.020) +0=0.104设计基准为工件孔轴心,定位基准为工件孔 轴心。所以△jb=0,所以两个孔心距的定位误差 △dw=△jb+△jw=0.104.满足要求。
础板,它长期固定在数控机床工作台上,板上加工出准
确孔仅距位置的一组定位孔和一组紧固螺孔,它们成网
格分布,利用基础板上的定位孔列装各种夹具.结构要
求简单紧凑,体积小,采用机动夹紧方式,以满足数控加

机械制造工艺课件第四章机械加工表面质量

机械制造工艺课件第四章机械加工表面质量
★★★
机械制造工艺
★★★

第四章
第一节
第二节 第三节 第四节
机械加工表面质量
基本概念
表面粗糙度的形成及其影响因素 加工表面力学物理性能的变化及其影响因素 机械加工中的振动
★★★
机械制造工艺
基本慨念
★★★
第一节
零件机械加工表面质量是指零件在机械加工后 表面层的微观几何形状误差和力学物理性能。零件 机械加工后表面层中存在着表面粗糙度、表面波度、 表面加工纹理等微观几何形状误差以及伤痕等缺陷, 零件表面层在加工过程中还会产生加工硬化、金相 组织变化及残余应力等现象。上述种种因素综合作 用的结果,直接影响了零件的寿命及可靠性,从而 影响产品的质量和使用性能。
★★★
机械制造工艺
★★★
图4-2
初期磨损量与零件表面粗糙度 1—轻载荷 2—重载荷
★★★
机械制造工艺
★★★
2、表面质量对零件疲劳强度的影响
零件在交变载荷的作用下,其表面微观不平的凹谷 处和表面层的缺陷处容易引起应力集中而产生疲劳裂纹, 造成零件的疲劳破坏。试验表明,减小零件表面粗糙度 值可以使零件的疲劳强度有所提高。因此,对于一些承 受交变载荷的重要零件,如曲轴其曲拐与轴颈交接处精 加工后常进行光整加工,以减小零件的表面粗糙度值, 提高其疲劳强度。
★★★
机械制造工艺
★★★
图4-3
表面残留面积
★★★
机械制造工艺
★★★
金属切削过程幻灯片
★★★
机械制造工艺
★★★
2、影响表面粗糙度的工艺因素及改善措施
(1)切削用量的影响 进给量大,切屑变形也大,切屑 与刀具前刀面的摩擦以及后刀面与已加工表面的摩擦加剧, 从而增大工件表面粗糙度值。因此,减小进给量利于减小工 vc 件表面粗糙度值。 切削速度对表面粗糙度的影响因工件材料而异。对于塑 性材料,一般情况下,低速或高速切削时,不会产生积屑瘤, 故加工表面粗糙度值都较小,但在中等切削速度下,塑性材 料的工件容易产生积屑瘤或鳞刺,且塑性变形较大,如图4-4 所示。对于脆性材料,加工表面粗糙度主要是由于脆性挤裂 碎裂而成,与切削速度关系较小。所以精加工塑性材料时往 往选择高速或低速精切,以获得较小的表面粗糙度值。

机械制造工艺学第四章

机械制造工艺学第四章
通过分析可知,设计基准是底面M。镗削主轴支承孔时,如果以底 面M为定位基准,则定位基准和设计基准重合,但由于主轴箱底面M有 凸缘不平整,批量生产时,为方便定位装夹,常以顶面N为定位基准镗 孔,这时孔的高度尺寸为H,这时定位基准与设计基准不重合。
第四章 机械加工工艺规程的制定
六、机械加工工艺规程的内容
表面 车右端面φ45h8表面
铣键槽 磨左端φ45h8表面 磨右端φ45h8表面
去毛刺
工作地点 卧式车床 卧式车床
卧式车床
卧式车床 立式铣床 外圆磨床 外圆磨床 钳工工作台
第四章 机械加工工艺规程的制定
工艺过程由若干道工序组成,每道工序又可依次细分为安装、 工位、工步、进给等不同层次的单元。
(1)工序
四、定位基准
1.基准及分类
用来确定生产对象上几何要素间的几何关系所依据的那些点、线、 面称为基准。
(1)设计基准 设计图样上所采用的基准称为设计基准。
第四章 机械加工工艺规程的制定
(2)工艺基准 零件在加工和装配过程中所采用的基准称为工艺基准。工艺基准 又可进一步分为工序基准、定位基准、测量基准和装配基准。 1)工序基准 在工序图上用来确定本工序所加工的表面加工后的尺寸、形状、 位置的基准,称为工序基准。
轴向的主要设ห้องสมุดไป่ตู้基准是台阶面M。
如图b所示,各外圆和孔的设计基准是零件的轴线,左端面Ⅰ是台 阶端面Ⅱ和右端面Ⅲ的设计基准,孔D的轴线是外圆表面Ⅳ径向圆跳动 的设计基准。
第四章 机械加工工艺规程的制定
例4—2:试分析图示车床床头箱工序简图中粗基准和精基准 的选择。
第四章 机械加工工艺规程的制定
分析:
2)定位基准
在加工时用于工件定位的基准,称为定位基准。

机械制造技术基础课件最新版第四章机床夹具原理与设计第5节

机械制造技术基础课件最新版第四章机床夹具原理与设计第5节

在其凸缘铣有台肩供钻套螺钉压紧外,同
时还铣有一平面,当此平面转至钻套螺钉
位置时,便可向上快速取出钻套。为防止
直接磨损钻模板,钻模板上也必须配装有
衬套,如图b所示。
图4-54 标准快换钻套的结构 1—快换钻套 2—钻套螺钉 3—钻套用衬套
第五节 各类机床夹具
4)特殊钻套 特殊钻套是在特殊情况下加工
孔用的,这类钻套只能结合具体情况自 行设计。
有定位、夹紧元件和钻套,加工时将其覆盖在工件上即可。
第五节 各类机床夹具
在上述各种形式的钻模中,钻模板和钻套是它们共有的,并区别于其他 夹具的特有元件。
钻模板是供安装钻套用的,要求有一定的强度和刚度,以防变形而影响 钻套的位置与导引精度。钻模板的结构及其在夹具上的连接形式,取决于工 件的结构形状、加工精度和生产效率等因素。
图4-53 标准可换钻套的结构 1—可换钻套 2—钻套螺钉 3—钻套用衬套
第五节 各类机床夹具
3)快换钻套
当工件上同一个孔须经多种加工 工步(如钻、扩、铰、攻螺纹等),而在加工 过程中必须依次更换或取出(如锪平或攻 螺纹)钻套以适应不同加工刀具的需要时, 可以采用这种快换钻套。
图a所示是标准快换钻套结构,它除
用于立式钻床,一般只能加工一个孔,或在机床主轴上加装多轴传动头,实现孔 系加工。
第五节 各类机床夹具
(2)滑动式钻模
钻模板固定在可以上下滑 动的滑柱上,并通过滑柱与夹具体 相连接。这是一种标准的可调夹具, 其基本组成部分,如夹具体、滑柱 等已标准化。
这种钻模操作方便、迅速, 转动手柄使钻模板升降,不仅有利 于装卸工件,还可用钻模板夹紧工 件,且自锁性能好。
图a是供钻斜面上的孔(或钻斜 孔)用的,图b是供钻凹坑中的孔用的。

机械加工工艺ppt课件

机械加工工艺ppt课件

薄壁套夹紧变形
38
◆ 重力影响 【例】龙门铣横梁
解决:变形补偿
龙门铣横梁变形
龙门铣横梁变形补偿
39
40
◆ 传动力与惯性力影响
➢ 理论上不会产生 圆度误差(但会产 生圆柱度误差) ➢周期性的力易会 引起强迫振动
z
l a)
Fcd
φ Fcd
R Fc yFcd Fp y r
Y
O″ Fp rcd=Fcd / kc
Fc Fc / kc
29
2、工艺系统受力变形对加工精度的影响 (1)切削力作用点位置变化引起工件形状误差 B′
A′
yx
ytj ywz
Δx
A FA
x
C
B
C′
FB
Fp
L
工艺系统变形随受力点变化规律
30
工件刚度小-------腰鼓形 工件刚度大-------马鞍形
31
(2)误差复映规律
切削加工中,由于 毛坯本身的误差(形状 或位置)使切削深度不 断变化,从而引起切削 力的变化,促使工艺系 统产生相应的变形,因 而工件表面上保留了与 毛坯表面类似的形状和 位置误差,但加工后残 留的误差比毛坯误差从 数值上大大减少了,这 一现象称为“误差复映”
16
8)提高主轴回转精度的措施 ➢提高主轴部件的制造精度
首先应提高轴承的回转精度.其次是提高箱体支承孔、 主轴轴颈和与轴承相配合有关表而的加工精度。此外,还 可在装配时先测出滚动轴承及主轴锥孔的径向圆跳动,然 后调节径向圆跳动的方位,使误差相互补偿或抵消,以减 少轴承误差对主轴回转精度的影响。 ➢对滚动轴承进行预紧,消除间隙
③与轴承配合的零件误差的影响 由于轴承内、外圈或轴瓦很薄,受力后容易变形,因此

机械制造技术基础B-第四章-第三节

机械制造技术基础B-第四章-第三节
提下,提高生产率。
第三节 工艺系统的受力变形对加工精度的影响
切削过程中,增大走刀次数可不断减小工件的复映误差。设 ε1、ε2、 ε3分别为第一、第二、第三次走刀时的误差复映系数, 则
g1 1m, g22g112 m, g33g2123m
总误差复映系数: 总123
加工时:变形大的地方,切除的金 属层薄;变形小的地方,切除的金属 层厚。
结论:因机床受力变形,加工后的 工件呈两端粗,中间细的马鞍形。
第三节 工艺系统的受力变形对加工精度的影响
2. 工件的变形
用两顶尖车削细长轴时,不考虑机床和刀具的变形,工件在 切削点处的变形量 yB 为:
yB

FP(Lx)2x2 3EIL
k Fp y
第三节 工艺系统的受力变形对加工精度的影响
二、工艺系统刚度的计算
根据 k=Fy /y 得知,工艺系统在某一处的法向总变形位移y, 是系统的各个组成环节在同一处的法向变形的叠加:
yyjcyjjydyg
则机床刚度kjc、夹具刚度kjj、刀具刚度kd和工件刚度kg 为:
kjc Fp yjc, kd Fp yd , kjj Fp yjj, kg Fp yg,
得到:
11 111
k kjc kjj kd kg
第三节 工艺系统的受力变形对加工精度的影响
三、工艺系统刚度对加工精度的影响
(一)切削力作用点位置变化引起的工件形状误差 以在车床两顶尖间加工光轴为例,分析力作用点位置变化对
工件形状的影响。 1. 机床的变形 假定工件短而粗,车刀悬伸长度短,
从“提高工艺系统的刚度”和“减小载荷及其变化”两方面 采取措施,来减小工艺系统的受力变形。
(一)提高工艺系统的刚度 1. 合理的结构设计

机械制造技术基础课件-chapter4-section1

机械制造技术基础课件-chapter4-section1

Lathe
Grinding Machine
Drill Press
仪表车床工作实拍录像.flv 纵切车床自动车床数控车床内外螺纹割槽钻 孔搪孔攻丝切断.flv
津上精密数控磨床加工_halfok.flv 双工作台龙门钻床.flv
德玛吉 DMG CTX gamma 2000 TC GILDEMEISTER 加工中心 数控机床.flv
立式镗床 卧式镗床
钻床 台钻和立钻
摇臂钻 数控钻(工作台移动)
可加工最大尺寸(m)
0.3/1 3/5
0.5/1.5 0.1/0.3
4/3 1.5/2
0.1 3 4
功率(kW)
<1 70 60 20
200 70
10
最高转速(rpm)
3000 4000 3000 10,000
300 1000
12,000
a)外圆车刀 b)端面车刀 c)切断刀 d)内孔车刀 e)圆头 f) 螺纹车刀
STRUCTURE OF TURNING TOOL
工件材料 前角
高速钢
副 前 后角 副 后 主 副 前角


偏角
硬质合金
副 前 后角 角
副 后主 副

偏角
铝镁合金 20
15
12
10
5
0
5
5
5
15
铜合金 5
10
8
8
5
0
5
automatic lathe) 8.专门化车床。 (special-purpose lathe)
CA6140型普通车床外形图
(3) The main structure of CA6140
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2021/2/5
15
外圆面加工 光整加工
▪ 3)光整加工: 研磨、精密磨削、超精加工、和
加工后:表面尺寸精度在IT5以上, 粗糙度达到Ra=0.1~0.008μm。
用途:在精车或精磨的基础上,用于 更高精度外圆表面的终加工。
2021/2/5
16
外圆面加工 特种加工
▪ 4)特种加工: 旋转电火花加工、超声波套料
2021/2/5
5
一、外圆加工方案
▪ (3)位置精度 主要有与相关外圆和孔 的同轴度公差(或对轴线的径向圆跳动公 差),与端面的垂直度公差(或对轴线的 端面圆跳动公差)等的要求 (4)表面质量 主要是表面粗糙度Ra值 (单位均为μm)的要求,对某些需要调质 或淬火等处理的零件,还有表面硬度等要 求。
“太阳当空照,花儿对我笑,小鸟说早早早……”
2021/2/5
4
一、外圆加工方案
▪ 外圆是组成轴类和盘套类零件的主要表面。 外圆表面的主要技术要求有: (1)尺寸精度 外圆表面有直径、长 度的尺寸公差。在大多数情况下,直径尺 寸公差等级较高,而长度多为未注公差尺 寸(常用IT14)。 (2)形状精度 对要求高的外圆表面, 常标注圆度、圆柱度等形状公差。
5
2021/2/5
车—金刚石车
精度等 表面粗 工件
级(IT)
糙度
Ra(μm)
材质
12~11
10~9
8~6 5~级以

25~
12.5
6.3~ 3.2
淬硬钢 以外
1.6~

0.8 各种金
属。
<0.1
6~5
0.8~ 有色 0.2 金属 18
表 外圆表面常用加工方案续
6 粗车—半精车—粗磨
8~7 1.6~0.8
2021/2/5
11
外圆面加工 车削加工
▪ (2) 加工后:表面尺寸精度为IT10~IT9, 粗糙度值为Ra=6.3~3.2μm。 用途:在粗车的基础上,用于相应要 求表面的终加工;作为较高精度 外圆表面磨削或精车前的预加工。
2021/2/5
12
外圆面加工 车削加工
▪ (3) 加工后:表面尺寸精度为IT8~IT6, 粗糙度值为Ra=1.6~0.8μm。 用途:在半精车的基础上,用于较高 精度外圆表面的终加工。
19
一、外圆加工方案
▪ 尽管图中列有11种加工方案,似乎很 复杂,但归纳起来有三类:车削类、 车磨类和特种加工类。
2021/2/5
20
二、内圆加工方案
▪ 内圆(即孔)是组成机械零件的基本表面, 尤其是盘套类和支架箱体类零件,孔是重 要表面之一。孔的技术要求与外圆基本相 同,也有尺寸精度、形状精度、位置精度 和表面质量等要求。其中位置精度主要是 孔与相关孔和外圆的同轴度公差(或径向 圆跳动公差),孔与端面的垂直度公差 (或端面圆跳动公差)等。
2021/2/5
21
二、内圆加工方案
▪ 内圆与外圆相比,有两个显著特点:一是孔的类 型多。
▪ 从用途看:有轴和盘套类零件轴线位置的配合孔、 支架箱体类零件的轴承支承孔以及各类零件上的 销钉孔、穿螺钉孔、润滑油孔和其他非配合孔等;
▪ 从尺寸和结构形状看:有大孔、小孔、微孔、通 孔、盲孔、台阶孔和细长孔等;
机械制造工艺基础第四章
2021/2/5
1
第四章 常见表面加工方案选择
第一节 常见表面的加工方案
2021/2/5
2
精品资料
你怎么称呼老师?
如果老师最后没有总结一节课的重点的难点,你是 否会认为老师的教学方法需要改进?
你所经历的课堂,是讲座式还是讨论式? 教师的教鞭
“不怕太阳晒,也不怕那风雨狂,只怕先生骂我笨, 没有学问无颜见爹娘 ……”
▪ 从技术要求看:有高精度低粗糙度孔、中等精度 孔和精度要求较低的孔。
2021/2/5
22
二、内圆加工方案
▪ 二是孔的加工难度大。这是因为加工孔的刀具受 孔径限制,刚度差,切削时易产生变形和振动, 不能采用大的切削用量;又因为孔加工时近似半 封闭式切削,散热和排屑条件极差,刀具磨损快, 孔壁易被切屑划伤。该特点致使孔加工的质量不 易保证,生产率较低,加工成本较高。 孔的加工方法很多,切削加工方法有钻孔、扩 孔、铰孔、车孔、镗孔、拉孔、磨孔以及金刚镗、 精密磨削、超精加工、珩磨、研磨和抛光等;
2021/2/5
13
外圆面加工 磨削加工
▪ 2)磨削加工:粗磨、精磨 (1) 粗磨 加工后:表面尺寸精度为IT8~IT7, 粗糙度为Ra=0.8~0.4μm。 用途:在半精车的基础上,用于较高 精度外圆表面的终加工。
2021/2/5
14
外圆面加工 磨削加工
▪ (2)精磨 加工后:表面尺寸精度为IT6~IT5, 粗糙度值可达Ra0.4~0.2μm。 用途:在粗磨的基础上,用于高精度 外圆表面的终加工。
2021/2/5
2021/2/5
9
外圆面加工 车削加工
▪ 下面具体分析各种加工方法的用途: ▪ 1)车削加工:粗车、半精车、精车 ▪ (1) 粗车
加工后: 表面尺寸精度为IT12~IT11, 粗糙度为Ra=25~12.5μm。
2021/2/5
10
外圆面加工 车削加工
▪ 粗车用途: 用于相应要求表面的终加工;用
于尽快去除毛坯上的大部分加工余量, 使之接近工件的形状和尺寸,为后序 加工做准备。
2021/2/5
6
一、外圆加工方案
▪ 加工外圆的切削加工方法有:车削、普通 磨削、精密磨削、砂带磨削、超精加工、 研磨和抛光等;
▪ 特种加工方法有:旋转电火花和超声波套 料等。
▪ 外圆表面常用加工方案,如图4-1所示。
2021/2/5
7
图4-1a 外圆表面常用加工方案
2021/2/5
8
图4-1b 外表面常用加工方案
加工后:表面尺寸精度可达到IT6,
粗糙度达到Ra=0.8μm。
用途:旋转电火花加工用于导电的高 硬度材料加工。超声波用于高脆高硬 的非金属材料的加工。
2021/2/5
17
表 外圆表面常用加工方案
方 案
加工方法
1 粗车
2 粗车—半精车
3 粗车—半精车—精车
粗车—半精车—精 4 车—研磨
粗车—半精车—精
粗车—半精车—粗磨— 7 精磨
粗车—半精车—粗磨— 8 精磨—研磨
粗车—半精车—粗磨— 9 精磨—精密磨削
粗车—半精车—粗磨— 10 精磨—超精加工
粗车—半精车—粗磨— 121021/精2/5 磨—抛光
6~5 5级以上 5级以上 5级以上
0.8~0.2
<0.1 <0.2
钢或 铸铁
<0.2
0.2~0.1
