电压互感器的结构及线路
电压互感器常见接线图 (图文) 民熔
电压互感器接线图电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。
民熔电压互感器简介：JDZ-10高压电压互感器10kv半封闭式0.5级羊角型特点：体积小精度高纯铜线圈一体成型安全可靠环氧材质优质钢片电压互感器的电力系统通常有四种接线方式。
电压互感器的接地和相位必须严格连接，严禁电压互感器二次侧短路。
1、单相电压互感器接线方式一个单相电压互感器接线方式一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式两台单相电压互感器的V/V接线方式可以测量线电压，但不能测量相电压。
广泛应用于20kV以下中性点不接地或经消弧图接地的电网。
3、三台单相电压互感器Y0/Y0接线方式三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型三台单相三绕组电压互感器或一台三相五柱三绕组电压互感器接Y0/Y0/Δ型，接Y0型二次线圈，向仪表、继电器和绝缘监测电压表供电。
辅助次级线圈连接成一个开放的三角形，为绝缘监测电压继电器供电。
三相系统正常工作时，三相电压平衡，开三角形两端电压为零。
当一相接地时，开三角形两端出现零序电压，使绝缘监测电压继电器动作并发出信号。

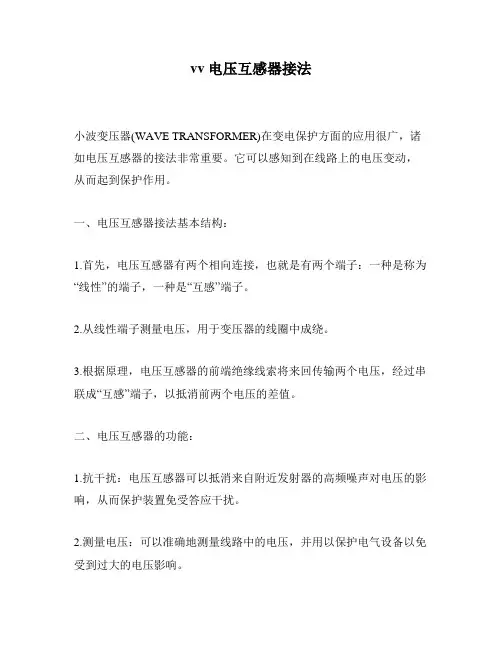

vv电压互感器接法
vv电压互感器接法小波变压器(WAVE TRANSFORMER)在变电保护方面的应用很广，诸如电压互感器的接法非常重要。
它可以感知到在线路上的电压变动，从而起到保护作用。
一、电压互感器接法基本结构：1.首先，电压互感器有两个相向连接，也就是有两个端子：一种是称为“线性”的端子，一种是“互感”端子。
2.从线性端子测量电压，用于变压器的线圈中成绕。
3.根据原理，电压互感器的前端绝缘线索将来回传输两个电压，经过串联成“互感”端子，以抵消前两个电压的差值。
二、电压互感器的功能：1.抗干扰：电压互感器可以抵消来自附近发射器的高频噪声对电压的影响，从而保护装置免受答应干扰。
2.测量电压：可以准确地测量线路中的电压，并用以保护电气设备以免受到过大的电压影响。
3.限流保护：电压互感器可以检测到线路中的潮流变化，如果高达额定的最大潮流时，电压互感器将给电气设备安全接头自动断开，从而起到保护设备的作用。
三、电压互感器端子类型：1.三端子：有线侧、线圈侧和中心端子，其中线侧就是两个电压源，线圈侧是输出变换器产生的电压，中心端子就是将线侧和线圈侧连接起来的互感端子。
2.四端子：就是一个三端子的延伸，增加了一个对地端子，即确保电气设备在接线、安装、更换等过程中的安全性。
四、注意事项：1. 在实施安装的过程中，应特别注意接线正确，安装接地符合要求，并保持整个系统的安全性。
2.正确使用电缆，不要乱动电压互感器，以免损坏它，从而导致安装成果无法取得。
3.请仔细检查互感器、线缆、绝缘件，保证接触良好，确保接线牢固，避免重复出现技术问题的发生。
4.任何电气设备应安装好安全接头，以防发生任何意外，特别是设备电压超出额定值时，应及时断开连接并将电源切断，以免发生火灾或电击事故。
电压互感器地原理及结构
电压互感器一 电磁式电压互感器的原理及结构1电压互感器的工作原理与技术特性电压互感器的构造、原理和接线都与电力变压器相同，差别在于电压互感器的容量小，通常只有几十或几百VA ，二次负荷为仪表和继电器的电压线圈，基本上是恒定高阻抗。
其工作状态接近电力变压器的空载运行。
电压互感器的高压绕组，并联在系统一次电路中，二次电压U 2与一次电压成比例，反映了一次电压的数值。
一次额定电压U IN ，多与电网的额定电压相同，二次额定电压U2N ，一般为100V 、100/3V 、100/3V 。
电压互感器的一、二次绕组额定电压之比，称为电压互感器的额定变比K N ，则K N =N N U U 21≈21U U ≈21N N （2-1-1) 式中 N 1、N 2——电压互感器原、副绕组的匝数。
由式（2-1-1）知，若已知二次电压U 2的数值，便能计算出一次电压U 1的近似值，为U 1=k N U 2由于电压互感器的原绕组是并联在一次电路中，与电力变压器一样，二次侧不能短路，否则会产生很大的短路电流，烧毁电压互感器。
同样，为了防止高、低压绕组绝缘击穿时，高电压窜入二次回路造成危害，必须将电压互感器的二次绕组、铁心及外壳接地。
2电压互感器的误差及准确度等级与电流互感器类似，电压互感器的误差也分为电压误差和角误差。
（一） 电压误差△U是二次电压的测量值U 2乘以额定变比K N （即一次电压的测量值）与一次电压的实际值U 1之差，并以一次电压实际值的百分数表示，即△U=112U U U k N ×100% （2-1） （二） 角误差δ折算到一次侧的二次电压U ′2，逆时针方向转1800与一次电压U 1之间的夹δ，并规定当-U ′2超前U 1时，δ角为正值，反之，δ角为负值。
（三） 影响误差的因素电压互感器的误差与其工作情况的关系，可由电压互感器根据T 形等值电路所作的向量图加以说明，如图2-1所示，其中二次侧各量均折算到一次侧，二次部分各相量省略未画，为了使相量显得清楚，放大了各阻抗压降部分的比例，并画出一条角误差的座标轴线（一）δ——（+）δ。
电压互感器知识全解
一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2按相数可分：单相式和三相式。
10kV及以下采用三相式。
3按绕组数可分：双绕组、三绕组和四绕组。
4按绝缘方式可分：干式、浇注式、油浸式和气体式。
5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。
电磁式电压互感器的基本结构和工作原理
为了测量高电压交流电路内的电压，必须使用电压互感器将高电压变换成低电压，利用互感器的变比关系，配备适当的电压表计进行测量。
同时电压互感器也是电力系统的继电保护、自动控制、信号指示等方面不可缺少的设备。
一、电磁式电压互感器基本结构1.电磁式电压互感器简介电磁式电压互感器(TV)就是一个小容量的变压器，容量小，结构紧凑，但要求有足够的测量准确度。
实际应用中为了r使用灵活和制造方便，大部分电磁式电压水有屈制造成串租由于电压互感器的容量较小，只有几十到儿百伏安所以不管要散热器等冷却装置。
根据其绝缘方式的不同，分为干式、环氧树脂浇注式、SF。
和油浸式四种。
油浸式和干式电压互感器外形如图所示。
油浸式电压互感器干式电压互感器2.基本结构电磁式电压互感器按结构原理可分为单级式和串级式两种。
(1)单级式电压互感器。
主要应用于35kV及以下系统。
其铁心与绕组置于接地的油箱内，高压引线通过套管引出。
高压引出线有两种方式，一种是只有个高压套管引出，高压端尾需接地:另一种是有两个高压套管引出，高压尾端可接高压或接地。
(2)串级式电压互感器结构。
应用于60kV及以上系统。
其铁心和绕组均装在瓷箱里，绕组及绝缘全浸在油中，以提高绝缘强度，瓷箱既起高压出线套管的作用，又代替了油箱。
它由金属膨胀器、套管、器身、基座及其他部件组成。
铁心采用优质硅钢片加工而成，叠成口字形，铁心上柱套有平衡绕组、一次绕组，下柱套有平衡绕组、次绕组、测量绕组、保护绕组及剩余电压绕组，器身由绝缘材料固定在用钢板焊成的基座上，装在充满变压器油的瓷箱内。
一次绕组A端由上部接线，其余所有绕组均通过基座上的小套管引出，瓷箱顶部装有金属膨胀器，使变压器油与大气隔离，防止油受潮和老化，并可通过油位窗观测到膨胀器的工作状态。
二、工作原理1.单相电压互感器单相电压互感器常用于10 -35kV电压等级的户外装置。
电压互感器一次绕组的额定电压为系统相电压，由三台电压互感器接成YO接线，中性点接地。
电压互感器的基本原理及接线方案图
电压互感器的基本原理及接线方案图一、基本原理电压互感器是一种用于测量高压电力系统中电压的装置，通过将高压系统的电压转换为低压输出，以便于测量、监控和保护设备的工作。
电压互感器主要由高压绕组、低压绕组和铁芯组成。
1. 高压绕组高压绕组通常由若干个匝数较低的导线组成，接在高压线路上。
高压绕组接收系统中的高压信号，并将其传递给低压绕组。
2. 低压绕组低压绕组通常由较高匝数的导线组成，这样可以使得输入的高压信号变成输出的低压信号。
低压绕组的输出端连接到测量、监控和保护设备。
3. 铁芯铁芯是电压互感器中的关键组件，其主要作用是产生磁通量。
铁芯由硅钢片制成，通常采用环形或柱状结构。
通过将高压绕组和低压绕组绕制在铁芯上，可以使得输入的高压信号在绕组间通过铁芯的磁场耦合。
二、接线方案图电压互感器的接线方案图如下所示：接线方案图接线方案图三、接线方案解析根据图中的接线方案，我们可以看到高压线路与电压互感器间有一段距离，这是为了确保安全。
在实际安装中，应根据具体情况来确定高压线路和互感器之间的距离。
高压线路的A、B、C相分别与电压互感器的1S、2S、3S 相连接。
高压线路的中性点N通过一个接地变压器接地。
低压绕组的U、V、W相分别与接地变压器的U1、V1、W1相连接。
接地变压器的U2、V2、W2通过导线接入电力系统中的测量、监控和保护设备。
需要注意的是，在进行接线连接时，应保证接线良好，避免接触不良或松动造成故障。
四、总结电压互感器是测量高压电力系统中电压的重要装置，其基本原理是通过高压绕组、低压绕组和铁芯的组合来实现高压信号向低压信号的转换。
在进行接线时，应按照接线方案图的要求进行连接，并确保接线良好，避免故障发生。
希望通过本文对电压互感器的基本原理和接线方案有了更深入的了解。
如有需要，可以参考电压互感器的相关技术文档或咨询专业人士以获取更详细的信息。
电压互感器规程
1 电压互感器规程电压互感器将系统的高电压按比例降到可以用仪表测量的数值，便于直接测量，同时作为继电保护和自动装置的信号电源。
1.1 概述1.1.1 电容式电压互感器1.1.1.1 工作原理电压互感器是由电容分压器分压，中间电压变压器将中间电压变为二次电压，补偿电抗器电抗与互感器漏抗之和与等值容抗串联谐振,以消除容抗压降随二次负荷变化引起的电压变化，可使电压稳定。
其电气原理图如图所示。
1.1.1.2 主要结构我站电容式电压互感器为组合式单柱结构，他由电容分压器和电磁装置两部分组成。
电容分压器由一节或几节电容器串联组成，线路端在电容分压器顶端。
图一电压互感器电气原理图C—载波耦合电容 1a1n—主二次1#绕组端子C1—高压电容 2a2n—主二次2#绕组端子C2—中压电容 dadn—剩余电压绕组端子U1—额定一次电压 XL—补偿电抗器低压端A’—中间电压端子（用户需要时引出） N—载波通讯端子T—中间电压变压器 D—阻尼装置L—补偿电抗器 J—带有避雷器的结合滤波器P—保护装置1.1.2 电磁式电压互感器(无图纸及任何说明书)1.1.2.1 工作原理1.1.2.2 主要结构1.1.3 工作特点1.1.3.1 PT一次侧电压决定于电网的运行电压，不受二次电压影响，正常时二次绕组近似于开路，应为他的二次回路是测量仪表、继电器的电压线圈，匝数多，电抗大，通过电流小，二次绕组接近于空载运行。
1.1.3.2 PT二次绕组不允许短路，当二次短路时，将产生很大的短路电流损坏PT，因此一般在二次侧出口装置处装设了熔断器（保险）或自动空气小开关，用于过载和短路保护。
1.2 技术参数1.2.1 基本参数表1.1 电压互感器的基本参数限责任公司0.2/0.5/3P 220kV 所有出线 （A 相）TYD220/√3-0.005H220/√3 0.1/√3， 0.1kV ； 0.5/3P35kV35kV Ⅰ、Ⅱ母线 （A 、B 、C 相）JDX-35中山泰峰电气有限公司 35/√3， 0.1/√3， 0.1/√3， 0.1/ 3kV ； 0.2/0.5//3P电容式电压互感器型号中数字和字母的意义：电磁式电压互感器型号中数字和字母的意义： 没有设备说明书1.2.2 设备铭牌型号500/-0.005H 二次绕组 a-n da-dn 额定一次电压500/3kV额定电压V 100/3 100 绝缘水平1175/1675kV 额定输出VA 1515 额定电压因素 1.5U1N/30S准确级 0.2/0.5/3P 3P额定频率50HZ 温度类别 -40/D 额定电容 0.005μF 总重量 1950kg 二次绕组热极限输出VA500污秽等级Ⅲ级桂林电力电容器有限责任公司表1.3 500kV1号、2号主变出线PT （ABC 相）及500kV1号、2号母线PTTYD 14500/√3-0.005H防污型额定电容额定电压改进序号电容式电压互感器装置型号500/-0.005H 二次绕组a-n da-dn额定一次电压500/3kV 额定电压V 100/3100绝缘水平1175/1675kV 额定输出VA 15 15额定电压因素 1.5U1N/30S 准确级0.2/0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量1950kg二次绕组热极限输出500 污秽等级Ⅲ级VA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 50 50额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.01μF 总重量1000kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 15 15额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量668kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号JDX-35 二次绕组a-n da-dn 额定一次电压35/3kV 额定电压V 100/3100/31.3 电压互感器运行规定1.3.1正常运行1.3.1.1 500kV、220kV 线路出线侧的电容式电压互感器（CVT）在运行中兼作通讯和保护通道。
电压互感器的结构与工作原理
电压互感器的结构与工作原理
电压互感器的基本结构包括铁芯和原、副绕组，其工作原理与变压器相似。
电压互感器通常由高压绕组、低压绕组和磁芯组成。
高压绕组通常由数个绕组组成，它们分别与高压电网中的相线相连。
低压绕组通常是一个绕组，它与电压表、保护装置等低压设备相连。
磁芯通常是一个环形铁芯，它连接高压绕组和低压绕组，起到传导磁场的作用。
此外，测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
三相的第三线圈接成开口三角形，正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电气工程师。
35kv单相电压互感器接线原理
35kv单相电压互感器接线原理35kV单相电压互感器接线原理一、引言电压互感器(VT)是电力系统中常用的测量仪器，用于将高压电网的电压转换成低压范围内的电压信号，以供测量、保护和控制设备使用。
本文将介绍35kV单相电压互感器的接线原理。
二、35kV单相电压互感器的基本结构35kV单相电压互感器由互感器主体和绝缘支撑构成。
互感器主体包括铁芯、一次绕组(高压绕组)、二次绕组(低压绕组)等部分。
绝缘支撑一般由瓷瓶、瓷瓶帽、瓷瓶座等组成。
铁芯主要由矽钢片叠压而成，以减小磁通损耗。
三、35kV单相电压互感器的接线原理1. 一次绕组的接线一次绕组的接线是将互感器的一次绕组与高压线路连接起来。
一般情况下，一次绕组通过电缆引出，连接到高压线路的导线上。
为了保证安全，一次绕组的引出端需要装设避雷器和绝缘子等。
2. 二次绕组的接线二次绕组的接线是将互感器的二次绕组与测量、保护和控制设备连接起来。
二次绕组的引出方式有两种：一种是通过电缆引出，连接到继电器等设备上；另一种是通过导线引出，连接到电压表、电能表等测量设备上。
3. 接地连接为了保证人身安全和设备正常运行，互感器一般需要进行接地连接。
接地连接包括互感器本体的接地和绝缘支撑的接地。
互感器本体的接地通常是通过连接到地网或接地装置上实现的。
绝缘支撑的接地是为了防止雷击等天气因素对互感器的影响。
四、35kV单相电压互感器的接线示意图下图为35kV单相电压互感器的接线示意图：一次绕组：高压线路导线连接|互感器主体|二次绕组：连接到测量、保护和控制设备|绝缘支撑：接地装置连接五、35kV单相电压互感器接线的注意事项1. 接线前需检查互感器的绝缘状况，确保无损伤。
2. 接线时需注意绝缘支撑的稳定性，避免因松动而引起事故。
3. 接地连接需符合电力系统的相关标准和规范，确保人身安全。
4. 在进行接线前，应断开电源，避免触电事故发生。
六、结论35kV单相电压互感器的接线原理是将一次绕组与高压线路连接，将二次绕组与测量、保护和控制设备连接，并进行合适的接地连接。
电压互感器内部结构
电压互感器内部结构
电压互感器是一种常见的电力测量仪表，它可以将高压电路的电压信号转换成适合低压电路使用的信号。
电压互感器的内部结构主要由铁芯、绕组、壳体和绝缘材料等部分组成。
铁芯是电压互感器的核心部分，它通常采用高硅钢片或纳米晶铁芯材料。
铁芯的作用是提供一个磁路，使得高压侧电压信号能够通过绕组传递到低压侧。
电压互感器的绕组分为高压侧绕组和低压侧绕组两部分。
高压侧绕组通常采用多层绕组，以提高电压互感器的绝缘能力。
低压侧绕组通常采用少量匝数的绕组，以提高电压互感器的精度和灵敏度。
壳体是电压互感器的外壳，它通常采用硬质塑料或金属材料制成。
壳体的作用是保护电压互感器的内部结构，同时也防止外部物体对电压互感器产生影响。
绝缘材料是电压互感器的重要组成部分，它通常采用有机材料或无机材料制成。
绝缘材料的作用是隔离高压侧和低压侧之间的电场，以保证电压互感器的安全可靠运行。
- 1 -。
7.电压互感器的基本结构
电压互感器的基本结构电压互感器的基本结构主要由绕组、铁心和绝缘构成。
单相双绕组电压互感器的两个绕组：一次绕组和二次绕组。
单相三绕组电压互感器有三个绕组：一次绕组、二次绕组和剩余电压绕组。
三相双绕组和三绕组电压互感器的绕组，相当于三个单相双绕组和三绕组电压互感器的绕组。
电压互感器的铁心有方形叠片铁心、C形卷铁心和环形卷铁心三种结构。
方形叠片铁心，是将硅钢片剪成所需尺寸的方片，然后将硅钢片一片一片叠成铁心。
这种铁心的优点是绕组绕制和绝缘方便，绕组和绝缘可以预先在绕线机上绕制好，然后装入硅钢片铁心；缺点是铁心之间有气隙，磁性能低，绕组的漏磁大，电力系统中用的电压互感器一般都采用这种铁心。
单相35kV及以下采用的单柱旁轭式铁心如图2所示，绕组装在铁心的中心柱上。
三相电压互感器采用的三相三柱旁轭式（又称三相五柱式）铁心如图3所示，ABC三相绕组分别装在中间的三个心柱上。
110kV及以上串级式电压互感器采用的双柱式铁心如图4所示，绕组装在两个心柱上。
绕组一般都是空心圆柱形的，为了充分利用绕组的内圆空间，铁心柱的截面通常采用多级梯形，如图5所示。
级数越多，截面越接近于圆形，在一定的直径下，铁心柱的有效截面也越大，绕组的匝数同可相应减小。
但是级数增加，叠片的种类也随着增多，从而使铁心制造的工艺复杂。
电压互感器铁心截面的级数可参照变压器选择。
对于不同铁心柱直径选择的合理级数如表4所列。
C形卷铁心是将铁心卷制成椭圆形，然后锯开成C形，锯口经磨床磨平。
两对C形铁心组成单柱旁轭式铁心，如图6所示。
绕组装在两对C形铁心组成的柱上。
装上绕组后，原锯口再胶合在一起。
C形铁心磁性能优于叠片铁心，小型且大量生产时，制作工艺比较简单。
主要用于10kV 以下单相电压互感器。
环形卷铁心是由硅钢片带直接卷制而成。
由于铁心没有气隙，且磁通顺着硅钢片辗压方向通过，所以铁心磁性能很好，卷制工艺也比较简单。
绕组在环形铁心上均匀绕制，漏磁很小，特别适合于制作精密电压互感器。
电压互感器结构
电压互感器结构一、引言电压互感器是电力系统中重要的测量元件之一，用于将高电压信号转换为低电压信号，以便于测量和控制。
本文将介绍电压互感器的结构及其组成部分。
二、电压互感器的基本结构电压互感器主要由铁芯、绕组、绝缘体和外壳等部分组成。
1. 铁芯铁芯是电压互感器中最重要的部分之一，它主要负责将高电压信号转换为低电压信号。
铁芯通常由硅钢片或磁性不锈钢带制成，具有较好的磁导率和低损耗。
2. 绕组绕组是由导线或箔片制成的线圈，通常包裹在铁芯上。
当高电压信号通过绕组时，会在绕组内产生磁场，从而使得绕组中的导线产生感应电势。
这个过程将高电压信号转换为低电压信号。
3. 绝缘体绝缘体是保证电压互感器安全运行的关键部分。
它通常由有机材料或无机材料制成，具有较好的绝缘性能和耐高温性能。
4. 外壳外壳是电压互感器的外部保护层，通常由金属材料或塑料材料制成。
它可以防止外界环境对电压互感器的影响，并保证电压互感器的安全运行。
三、电压互感器的组成部分除了基本结构外，电压互感器还包括许多组成部分，这些部分通常包括：1. 端子盒端子盒是连接电压互感器和其他设备的关键部分。
它通常位于电压互感器的一侧，并提供各种连接方式。
2. 二次绕组二次绕组是将低电压信号输出到测量仪表或控制设备的关键部分。
它通常位于电压互感器内部，并由导线或箔片制成。
3. 调节装置调节装置是用于调整输出信号大小和相位角度的关键部分。
它通常由变比装置、变相装置等组成。
4. 温度计温度计是用于测量电压互感器内部温度的关键部分。
它通常位于铁芯或绕组上，并提供温度信号输出。
5. 防雷装置防雷装置是用于保护电压互感器免受雷击的关键部分。
它通常由避雷器、放电管等组成。
四、电压互感器的工作原理电压互感器的工作原理基于法拉第电磁感应定律，即当一个导体在磁场中运动时，会产生感应电势。
具体来说，当高电压信号通过绕组时，会在绕组内产生磁场，从而使得绕组中的导线产生感应电势。
这个过程将高电压信号转换为低电压信号。
电压互感器知识大解
电压互感器知识一、何谓电压互感器1、电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2、电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3、改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4、电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1、电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2、同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1、按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2、按相数可分：单相式和三相式。
10kV及以下采用三相式。
3、按绕组数可分：双绕组、三绕组和四绕组。
4、按绝缘方式可分：干式、浇注式、油浸式和气体式。
5、按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1、油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
电压互感器介绍
（3）三个单相电压互感器接成 Y0/Y0 形，如图 4-20c 所示。供电给要求线电压 的仪表和继电器；在小接地电流系统中，供电给接相电压的绝缘监视电压表，在 这种结线方式中电压表应按线电压选择。常用于三相三线和三相四线制线路。 （4）三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成 Y0/Y0/△形，如图 4-20d 所示。其中一组二次绕组接成 Y0 的二次绕组，供电给需 线电压的仪表、继电器和绝缘监视用电压表；另一组绕组（辅助二次绕组）接成 开口三角形(△)，接作绝缘监视用的电压继电器（kV）。当线路正常工作时，开 口三角两端的零序电压接近于零；而当线路上发生单相接地故障时，开口三角两 端的零序电压接近 100V，使电压继电器 kV 动作，发出故障信号。此辅助二次绕 组又称“剩余电压绕组”。适用于三相三线制系统。
J-电压互感器
额定电压（KV）
D-单相-相数 S-三相
G-干式-绝缘形式 Z-浇筑式 Q-气体 油浸式不表示
设计序号 结构形式
注： 结构形式的字母含义 X－带零序（剩余）电压绕组 B－三相带补偿绕组 W －五芯柱三绕组 （3）图 4-21、图 4-22 分别给出了 JDZJ-3、6、10 型和 JDG6-0.5 型电压互感器的 外形结构。 JDZJ-10(3、6)为单相双绕组环氧树脂浇注的户内型电压互感器，适用于 10kV 及 以下的线路中供测量电压、电能、功率和继电保护、自动装置用，准确度级有 0.5、1、3 级，采用三台可接成图 4-20 d 的 Y0/Y0/△ 结线。 JDG6-0.5 为单相双绕组干式户内型电压互感器，供测量电压、电能、功率及继电 保护、自动装置用，可用于单相线路，三相线路（用两台可接成 V/V 型）中。
d) 三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成 Y0/Y0/△ 3.电压互感器的类型和型号 （1）分类 电压互感器按绝缘介质分，有油浸式、干式（含环氧树脂浇注式）两 类；按使用场所分，有户内式和户外式；按相数来分，有三相式、单相式；按电 压分有高压（1kV 以上）和低压（0.5kV 及以下）；按绕组分有三绕组、双绕组； 按用途来分，测量用的其准确度要求较高，规定为 0.1、0.2、0.5、1、3，保护用 的准确度较低，一般有 3P 级和 6P 级，其中用于小接地系统电压互感器(如三相 五心柱式)的辅助二次绕组准确度级规定为 6P 级；按结构原理分有电容分压式、 电磁感应式。还有气体电压互感器、电流电压组合互感器等高压类型。 （2）电压互感器型号的表示如下：
某套电压互感器完整线路电气接线图纸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器的结构及线路
时间:2015-04-07 15:01来源:未知 作者:y930712 点击:66次
电压互感器是将高电压转换成一定数值的低电压，以供测量控制和指示用的电器，它实质上一台降压变压器。
.如 JDJ-10型油及自冷式单相电爪互感器结构及线路见图3- 12。
其特点是原绕组
(责任编辑：admin)
电压互感器是将高电压转换成一定数值的低电压，以供测量控制和指示用的电器，它实质上一台降压变压器。
.
如 JDJ-10型油及自冷式单相电爪互感器结构及线路见图3- 12。
其特点是原绕组匝数多. 接到需要测量的高压电路;副绕组匝数少.接电压表或其他仪表、电器的电压线圈。
所以，电压互感器的运行情况和变压器空载运行情况相似。
电压互感器接线见图3-13。
电压互感器的变比为原、副边电压之比，即K=U1/U2。
测量时，只要把电压表的读数乘上电压互感器的变比，就等于被测电压 U1。
通常电压互感器的额定副边电压设计成标准值100v 。
电压互感器的结构形式有干式、浇注绝缘式、油浸式多种。
电压互感器型号含义如下:。
