PVD镀膜工艺简介
PVD镀膜工艺简介ppt课件
3.辉光放电的定义 辉光放电是指在稀薄气体中，两个电极之间加上电压 时产生的一种气体放电现象。
18
直流溅射：适用于金属材料
射频溅射：是适用于各种 金属和非金属材料的一种 溅射沉积方法
19
4.真空溅射镀膜的优缺 点
20
三、真空离子镀膜
21
1.真空离子镀膜的定 义
在真空条件下，利用气体放电使气体或蒸发物质离化，在 气体离子或被蒸发物质离子轰击作用的同时，把蒸发物或其反 应物蒸镀在基片上。
1
PVD镀膜工艺简介
2
一、PVD的定义及分 类
二、真空蒸发镀膜
三、真空溅射镀膜
四、真空离子镀膜
3
一、PVD的定义及分 类
1.PVD的定义
物理气相沉积是一种物理气相反应生长法。沉积过程是在真空 或低气压气体放电条件下，即在低温等离子体中进行的。涂层的物 质源是固态物质，经过“蒸发或溅射”后，在零件表面生成与基材 性能完全不同的新的固体物质涂层。
7
1.真空的定义
泛指低于一个大气压的气体状态。与普通大气压状态相比，分子密度较为稀 从而气体分子和气体分子、气体分子和器壁之间的碰撞几率要低一些。
2.真空蒸发镀膜的定 义
真空蒸发镀膜是在真空条件下，用蒸发器加热蒸发物质使之汽化，蒸发粒子
直接射向基片并在基片上沉积形成固态薄膜的技术。
括热蒸发和EB蒸发（电子束蒸发）
离子镀把辉光放电、等离子体技术与真空蒸发镀膜技术结 合在一起
22
23
2.真空离子镀膜的原 理
24
3.真空离子镀膜的特 点
25
真空蒸镀、溅射镀膜和离子镀的比 较
26
Thank you!
27
8

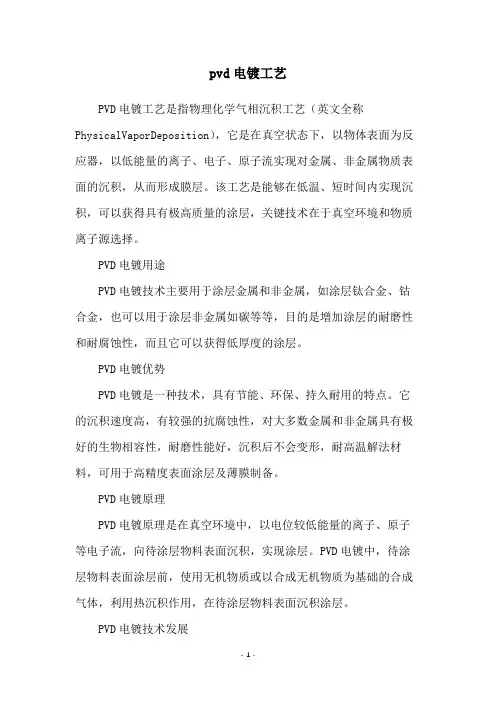

pvd电镀工艺
pvd电镀工艺PVD电镀工艺是指物理化学气相沉积工艺（英文全称PhysicalVaporDeposition），它是在真空状态下，以物体表面为反应器，以低能量的离子、电子、原子流实现对金属、非金属物质表面的沉积，从而形成膜层。
该工艺是能够在低温、短时间内实现沉积，可以获得具有极高质量的涂层，关键技术在于真空环境和物质离子源选择。
PVD电镀用途PVD电镀技术主要用于涂层金属和非金属，如涂层钛合金、钴合金，也可以用于涂层非金属如碳等等，目的是增加涂层的耐磨性和耐腐蚀性，而且它可以获得低厚度的涂层。
PVD电镀优势PVD电镀是一种技术，具有节能、环保、持久耐用的特点。
它的沉积速度高，有较强的抗腐蚀性，对大多数金属和非金属具有极好的生物相容性，耐磨性能好，沉积后不会变形，耐高温解法材料，可用于高精度表面涂层及薄膜制备。
PVD电镀原理PVD电镀原理是在真空环境中，以电位较低能量的离子、原子等电子流，向待涂层物料表面沉积，实现涂层。
PVD电镀中，待涂层物料表面涂层前，使用无机物质或以合成无机物质为基础的合成气体，利用热沉积作用，在待涂层物料表面沉积涂层。
PVD电镀技术发展随着工业发展，PVD技术不断改进，PVD电镀技术已经发展到结构微观尺度，具有分离控制、降低破坏和改善耐久性的技术特点。
传统的PVD电镀技术虽然可实现涂层，但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。
总结PVD电镀工艺是一种物理化学气相沉积工艺，可以实现涂层金属和非金属，它具有节能、环保、持久耐用的特点，传统的PVD电镀技术也由于不断的发展，具有分离控制、降低破坏和改善耐久性的技术特点。
但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。
pvd涂层工艺
pvd涂层工艺PVD涂层工艺是一种常见的表面处理技术，用于在各种材料上形成薄膜涂层。
PVD是物理气相沉积（Physical Vapor Deposition）的缩写，主要包括蒸发、溅射和离子镀等技术。
PVD涂层工艺的基本原理是利用物理方法将固态材料转化为气态，然后通过沉积在工件表面形成一层薄膜。
首先，将待处理的材料作为靶材放置在真空腔室中，然后通过加热或者离子轰击等方式将靶材转化为气态，形成蒸汽。
接着，将工件放置在腔室的靶材正对位置，通过离子轰击或者磁控溅射等方式将蒸汽沉积在工件表面，形成均匀而致密的薄膜涂层。
PVD涂层工艺具有许多优点。
首先，由于是在真空环境下进行，因此可以避免氧化和污染等问题，从而提高了涂层的质量和附着力。
其次，PVD涂层可以在各种材料上进行，如金属、陶瓷、玻璃等，具有广泛的应用范围。
此外，PVD涂层具有较高的硬度、耐磨性和耐腐蚀性，可以提高材料的使用寿命和性能。
根据不同的需求，PVD涂层可以选择不同的工艺。
其中，蒸发是最常见的一种工艺，通过加热靶材使其蒸发，然后在工件表面形成涂层。
溅射是另一种常用的工艺，通过离子轰击靶材使其溅射，然后沉积在工件表面。
此外，还有离子镀、磁控溅射等工艺，可以根据具体需要选择合适的工艺。
在实际应用中，PVD涂层工艺具有广泛的应用领域。
例如，在汽车行业中，PVD涂层可以用于改善汽车零部件的耐磨性和耐腐蚀性，提高汽车的整体质量和使用寿命。
在电子行业中，PVD涂层可以用于生产显示屏、太阳能电池等产品，提高其光学性能和耐候性。
此外，PVD涂层还可以应用于航空航天、医疗器械、机械制造等领域，为各种材料赋予特殊的功能和性能。
然而，PVD涂层工艺也存在一些挑战和限制。
首先，PVD涂层的设备和工艺较为复杂，需要高度的技术和设备支持。
其次，涂层的厚度和均匀性受到一定的限制，无法在大面积和复杂形状的工件上实现均匀的涂层。
此外，PVD涂层的成本相对较高，不适合大规模生产。

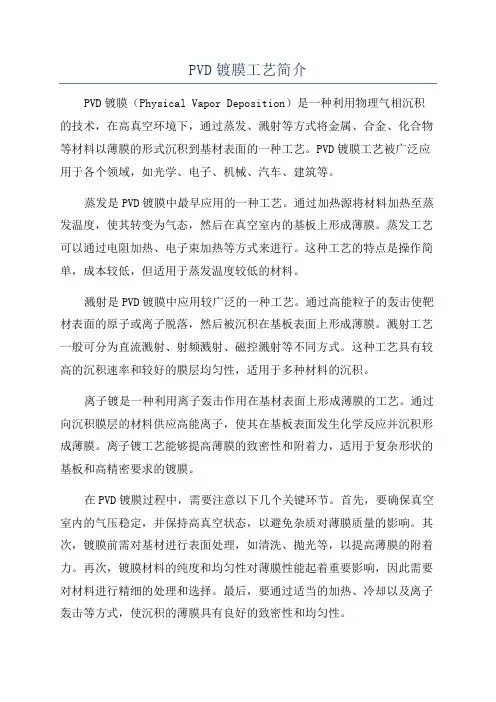

PVD镀膜工艺简介
PVD镀膜工艺简介PVD镀膜（Physical Vapor Deposition）是一种利用物理气相沉积的技术，在高真空环境下，通过蒸发、溅射等方式将金属、合金、化合物等材料以薄膜的形式沉积到基材表面的一种工艺。
PVD镀膜工艺被广泛应用于各个领域，如光学、电子、机械、汽车、建筑等。
蒸发是PVD镀膜中最早应用的一种工艺。
通过加热源将材料加热至蒸发温度，使其转变为气态，然后在真空室内的基板上形成薄膜。
蒸发工艺可以通过电阻加热、电子束加热等方式来进行。
这种工艺的特点是操作简单，成本较低，但适用于蒸发温度较低的材料。
溅射是PVD镀膜中应用较广泛的一种工艺。
通过高能粒子的轰击使靶材表面的原子或离子脱落，然后被沉积在基板表面上形成薄膜。
溅射工艺一般可分为直流溅射、射频溅射、磁控溅射等不同方式。
这种工艺具有较高的沉积速率和较好的膜层均匀性，适用于多种材料的沉积。
离子镀是一种利用离子轰击作用在基材表面上形成薄膜的工艺。
通过向沉积膜层的材料供应高能离子，使其在基板表面发生化学反应并沉积形成薄膜。
离子镀工艺能够提高薄膜的致密性和附着力，适用于复杂形状的基板和高精密要求的镀膜。
在PVD镀膜过程中，需要注意以下几个关键环节。
首先，要确保真空室内的气压稳定，并保持高真空状态，以避免杂质对薄膜质量的影响。
其次，镀膜前需对基材进行表面处理，如清洗、抛光等，以提高薄膜的附着力。
再次，镀膜材料的纯度和均匀性对薄膜性能起着重要影响，因此需要对材料进行精细的处理和选择。
最后，要通过适当的加热、冷却以及离子轰击等方式，使沉积的薄膜具有良好的致密性和均匀性。
PVD镀膜工艺具有许多优点。
首先，它可以在室温下进行，避免了高温对基材产生的热应力和变形。
其次，沉积的薄膜具有较高的质量和均匀性，具有良好的机械性能和化学稳定性。
再次，PVD镀膜可用于多种材料的沉积，如金属、合金、化合物等，具有较大的灵活性和可扩展性。
此外，PVD镀膜还具有低污染性、无溶剂使用、高效节能等环保优势。
pvd电镀工艺
pvd电镀工艺PVD电镀工艺摘要：PVD（Physical Vapor Deposition）电镀工艺是一种新型的电镀技术，它通过将材料以固态的形式加热，使其转化为气相，然后在材料表面形成薄膜。
PVD电镀工艺具有很多优势，如高度均匀的薄膜质量、较高的附着力、较低的工件变形以及对环境的友好等。
本文将重点介绍PVD电镀工艺的原理、应用以及未来的发展方向。
第一部分：PVD电镀工艺的原理PVD电镀工艺的原理是利用高能粒子（离子、原子或分子）对材料表面进行沉积而形成薄膜。
PVD电镀工艺通常包括以下几个步骤：1. 蒸发：将金属材料以固态形式加热，使其转化为气相。
这个过程通常发生在真空环境中，以防止杂质的存在。
2. 沉积：将蒸发的金属材料沉积到待镀件表面。
沉积过程中，高能粒子会与金属材料表面发生反应，形成均匀的薄膜。
3. 附着：通过控制沉积条件，使薄膜附着在待镀件表面。
PVD电镀工艺通常具有很好的附着力，可以在各种形状和材料的表面形成均匀的薄膜。
4. 后处理：经过沉积和附着后，薄膜需要进行一些后处理步骤，如退火、抛光等，以提高膜层的性能。
第二部分：PVD电镀工艺的应用PVD电镀工艺由于其优秀的性能，在许多领域得到广泛应用。
以下是一些常见的PVD电镀工艺应用：1. 防腐蚀镀膜：PVD电镀工艺可以镀制出高硬度、高耐磨、高附着力的膜层，能够有效延长物件的使用寿命，提高物件的耐腐蚀能力。
2. 装饰镀膜：PVD电镀工艺可以通过调整沉积条件，制备出具有不同颜色、光泽度和纹理的膜层，用于制作高档家居产品、手表、珠宝等。
3. 刀具涂层：PVD电镀工艺可以制备出高硬度、高刚度的涂层，用于制作刀具，提高刀具的切削性能和耐磨性。
4. 光学薄膜：PVD电镀工艺可以制备出具有特殊光学性能的薄膜，如折射率控制膜、反射膜、透明导电膜等，广泛应用于光学器件和显示器件中。
第三部分：PVD电镀工艺的发展方向随着科技的不断发展和社会对环境友好和可持续发展的需求，PVD 电镀工艺也在不断进步和改进。
PVD镀膜工艺简介
11
12
二、真空溅射镀膜
13
1.真空溅射镀膜的定义
给靶材施加高电压（形成等离子状态），使正荷电气体离子撞击靶材、金属 原子飞弹，而在样品表面形成金属皮膜的方法。
14
15
2.磁控溅射镀膜的定义
电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的 氩离子和电子，电子飞向基片，氩离子在电场的作用下加速轰击靶材，溅射出大量 的靶材原子，呈中性的靶原子（或分子）沉积在基片上成膜。
爱是什么？ 一个精灵坐在碧绿的枝叶间沉思。 风儿若有若无。 一只鸟儿飞过来，停在枝上，望着远处将要成熟的稻田。 精灵取出一束黄澄澄的稻谷问道：“你爱这稻谷吗？” “爱。” “为什么？” “它驱赶我的饥饿。” 鸟儿啄完稻谷，轻轻梳理着光润的羽毛。 “现在你爱这稻谷吗？”精灵又取出一束黄澄澄的稻谷。 鸟儿抬头望着远处的一湾泉水回答：“现在我爱那一湾泉水，我有点渴了。” 精灵摘下一片树叶，里面盛了一汪泉水。 鸟儿喝完泉水，准备振翅飞去。 “请再回答我一个问题，”精灵伸出指尖，鸟儿停在上面。 “你要去做什么更重要的事吗？我这里又稻谷也有泉水。” “我要去那片开着风信子的山谷，去看那朵风信子。” “为什么？它能驱赶你的饥饿？” “不能。” “它能滋润你的干渴？” “不能。”爱是什么？ 一个精灵坐在碧绿的枝叶间沉思。 风儿若有若无。 一只鸟儿飞过来，停在枝上，望着远处将要成熟的稻田。 精灵取出一束黄澄澄的稻谷问道：“你爱这稻谷吗？” “爱。” “为什么？” “它驱赶我的饥饿。” 鸟儿啄完稻谷，轻轻梳理着光润的羽毛。 “现在你爱这稻谷吗？”精灵又取出一束黄澄澄的稻谷。 鸟儿抬头望着远处的一湾泉水回答：“现在我爱那一湾泉水，我有点渴了。” 精灵摘下一片树叶，里面盛了一汪泉水。 鸟儿喝完泉水，准备振翅飞去。 “请再回答我一个问题，”精灵伸出指尖，鸟儿停在上面。 “你要去做什么更重要的事吗？我这里又稻谷也有泉水。” “我要去那片开着风信子的山谷，去看那朵风信子。” “为什么？它能驱赶你的饥饿？” “不能。” “它能滋润你的干渴？” “不能。”
PVD镀膜工艺简介
生物医疗
用于制造具有生物相容性和耐 腐蚀性能的医疗器械和人工关
节等。
02
PVD镀膜工艺流程
前处理
清洗
去除工件表面的污垢、油脂和杂 质，确保工件清洁，以便进行后 续镀膜。
干燥
将清洗后的工件进行干燥处理， 以去除残留的水分，避免对镀膜 效果产生影响。
真空镀膜
蒸发源选择
根据需要镀制的膜层材料，选择相应 的蒸发源，如电子束蒸发、激光脉冲 蒸发等。
PVD镀膜工艺简介
目 录
• PVD镀膜技术概述 • PVD镀膜工艺流程 • PVD镀膜材料 • PVD镀膜工艺的特点与优势 • PVD镀膜工艺的应用实例
Байду номын сангаас1
PVD镀膜技术概述
PVD镀膜技术的定义
物理气相沉积（Physical Vapor Deposition，简称PVD）是一 种表面处理技术，利用物理方法将固体材料转化为气态原子或 分子，并将其沉积在基材表面形成薄膜。
类金刚石镀膜
具有极高的硬度和优良的 耐磨性，常用于机械零件、 光学元件、医疗器械等领 域的表面处理。
碳化物镀膜
具有高硬度、高耐磨性等 特点，常用于切削工具、 模具等领域的表面处理。
复合镀膜材料
氧化铝/氮化钛镀膜
氧化锆/类金刚石镀膜
具有高硬度、优良的耐磨性和耐腐蚀 性等特点，广泛用于切削工具、刀具 等领域的表面处理。
适用范围广
PVD镀膜工艺适用于各种金属材料， 如不锈钢、钛、铝、钴等，也可应用 于陶瓷、玻璃等非金属材料。
优良的结合力
PVD镀膜层与基材之间具有优良的结 合力，不易剥落，提高了产品的可靠 性和安全性。
长寿命
PVD镀膜层具有较长的使用寿命，可 大幅减少维修和更换的频率，降低生 产成本。
PVD真空镀膜简介
PVD真空镀膜简介PVD真空镀膜（Physical Vapor Deposition）是一种通过高真空条件下，将固态材料蒸发、溅射或离子束照射等方式沉积到基材表面形成功能薄膜的工艺技术。
PVD镀膜技术具有优异的性能和广泛的应用领域，被广泛应用于光学薄膜、装饰薄膜、耐磨薄膜、防腐蚀薄膜和导电薄膜等领域。
PVD真空镀膜技术主要分为蒸发镀膜、溅射镀膜和离子束沉积等几种方式。
蒸发镀膜是将固态材料加热到一定温度，使其蒸发成气体，然后沉积在基材表面形成薄膜。
溅射镀膜是将固态目标材料置于高真空室中，利用离子束轰击目标表面，使其材料释放出来，并沉积在基材上。
离子束沉积则是利用离子束轰击固态材料，产生的离子和中性粒子在基材上形成薄膜。
PVD镀膜技术具有许多重要优势。
首先，PVD薄膜具有极高的附着力，因为在真空环境下，薄膜材料可以直接与基材表面发生物理化学反应，形成致密的结构。
其次，PVD技术可以在低温下进行，减少了对基材的热损伤，特别适用于易受热的塑料和有机材料。
此外，PVD薄膜具有良好的化学稳定性、机械硬度和耐磨性，能够有效提高基材的耐腐蚀性、硬度和耐磨性。
另外，PVD镀膜技术还可以控制膜层的成分和结构，可以产生金属薄膜、合金薄膜、氮化物薄膜、硼化物薄膜等多种高性能薄膜。
PVD真空镀膜技术在许多领域中得到广泛应用。
在光学领域，它可以用于制备高反射膜、透明导电膜、滤光膜等。
在电子领域，PVD技术可以制备导电薄膜用于集成电路、光伏电池和显示器件等。
在汽车和航空航天领域，PVD薄膜可以用于制备具有高耐磨性和耐腐蚀性的装饰膜。
在工具领域，PVD技术可以制备高硬度、高耐磨的刀具涂层和模具涂层等。
在材料领域，PVD薄膜可以制备各种功能性薄膜，如防刮伤膜、防指纹膜、防眩光膜等。
然而，PVD镀膜技术也存在一些问题。
首先，设备和工艺的成本相对较高，需要投入较大的资金和技术支持。
其次，PVD薄膜的厚度较薄，通常在几纳米到几十微米之间，因此只能应用于薄层镀膜。
真空镀膜(PVD)工艺介绍
编撰：张学章真空镀膜(PVD)工艺介绍真空镀膜(PVD)工艺知识介绍2010年01月20日拟订:张玉立讲解:刘红彪目录1. 真空镀膜技术及设备发展;2. 真空镀膜的工艺基本流程;3.真空镀膜的工艺特性;4.真空镀膜工艺对素材的适镀性及要求;5.真空镀膜工艺关键技术与先进性;6.真空镀膜新工艺展示;7.东莞劲胜精密组件股份有限公司PVD专利介绍；前言真空镀膜行业兴起背景；随着欧盟RoHS指令的实施及各国针对环保问题纷纷立法。
传统高污染之电镀行业已不符合环保要求，必将被新兴环保工艺取代。
而真空镀膜没有废水、废气等污染，在环保上拥有绝对优势，必将兴起并普及。
1：真空镀膜技术及设备发展1. 制膜(或镀膜)方法可以分为气相生成法、氧化法、离子注入法、扩散法、电镀法、涂布法、液相生成法等。
气相生成法又可分为物理气相沉积法（简称PVD法）化学气相沉积法和放电聚合法等。
我们今天主要介绍的是物理气相沉积法。
由于这种方法基本都是处于真空环境下进行的，因此称它们为真空镀膜技术。
惰性气体等离子状态Ar+2：真空镀膜的工艺基本流程素材检检组装治具擦拭产品底涂上下料喷底涂、IR镀膜上下料镀膜（PVD)喷面漆、IR（颜色）下治具检验包装IR 烘烤不导电真空上料PVD 技术操作简易流程图片技术操作简易流程图片：塑胶件采用专用的UV 涂料，用自动涂装线喷涂，对素材进行封闭、增加基材平整性。
高纯度锡金属作为蒸发材料进行物理气相沉积镀膜，镀层金属膜层厚度为纳米级（30-50NM ）金属原子微观上不连接，从而保证不导电性能，同时具备较强的金属质感。
塑胶件采用专用的UV 涂料，用自动涂装线喷涂，对素材进行封闭、增加基材平整性。
UV 涂层膜厚，表面硬度（IR 烤箱温度、UV 紫外光固化能量、波峰值）精确控制，严格测试。
通过制程各项工程参数（如真空度、电流、电压、时间、膜材用量）的精确控制及严格的品质监测流程、设备（镀层阻抗测量、网络分析仪RF 射频测试）确保制程品质稳定。
PVD涂层介绍
PVD涂层介绍PVD涂层介绍0001、什么是PVDPVD是英文Physical Vapor Deposition的缩写，中文意思是“物理气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。
PVD镀膜技术的应用主要分为装饰镀和工具镀：①装饰镀的目的主要是为了改善工件的外观装饰性能和色泽，同时使工件更耐磨耐腐蚀延长其使用寿命，这方面主要应用五金行业的各个领域，如门窗五金、锁具、卫浴五金等行业。
②工具镀的目的主要是为了提高工件的表面硬度和耐磨性，降低表面的摩擦系数，提高工件的使用寿命，这方面主要应用在各种切削刀具（如车刀、铣刀、钻头、锯片）等产品中。
2、PVD镀膜的具体原理离子镀膜（PVD镀膜）技术，其原理是在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质电离，在电场的作用下，使被蒸发物质或其反应产物沉积在工件上。
3、PVD镀膜能够镀出如下的膜层种类PVD镀膜技术是一种能够真正获得微米级镀层且无污染的环保型表面处理方法，它能够制备各种单一金属膜（如铝、钛、锆、铬等）、氮化物膜（TiN[钛金]、ZrN〔锆金〕、CrN、TiAlN）和碳化物膜（TiC、TiCN），以及氧化物膜（如TiO等）。
4、PVD镀膜膜层的厚度PVD镀膜膜层的厚度为微米级，厚度较薄，一般为0.1μm～5μm，其中装饰镀膜膜层的厚度一般为0.1μm~1μm，因此可以在几乎不影响工件原来尺寸的情况下提高工件表面的各种物理性能和化学性能，并能够维持工件尺寸基本不变，镀后不须再加工。
5、PVD镀膜能够镀出膜层的颜色有如下多种目前能够做出的膜层的颜色有深金黄色，浅金黄色，咖啡色，古铜色，灰色，黑色，灰黑色，七彩色等。
通过控制镀膜过程中的相关参数，可以控制镀出的颜色。
6、涂层的特性①硬度涂层带来的高表面硬度是提高刀具寿命的最佳方式之一。
一般而言，材料或表面的硬度越高，刀具的寿命越长。
玻璃pvd镀膜工艺
玻璃pvd镀膜工艺哎呀，说起玻璃PVD镀膜工艺，这可真是个技术活儿，得慢慢道来。
你瞧，这玻璃，平时看着挺普通的，但一提到镀膜，那可就大有讲究了。
首先，咱们得聊聊PVD是啥。
PVD，全称物理气相沉积，听着挺高大上的，其实就是一种在真空环境下，通过物理方法把材料“喷”到玻璃表面，形成一层薄膜的技术。
这层膜，可不简单，它能让玻璃变得既美观又实用。
就拿我上次去参观的那个工厂来说吧，那可是亲眼见识了PVD镀膜的全过程。
一进车间，就看到一排排的玻璃板整齐地摆放着，等着被“打扮”一番。
工人们穿着白大褂，戴着口罩和手套，那叫一个专业。
首先，这些玻璃板得先被清洗干净，不能有一丝尘埃。
然后，它们会被送进一个巨大的真空室。
这个真空室，可是镀膜的关键，里面的气压低得吓人，几乎接近外太空了。
这样做的目的是为了防止空气中的杂质影响镀膜的质量。
接下来，就是重头戏了。
工人们会选择合适的靶材，比如钛、铝或者不锈钢之类的，这些材料会被加热到极高的温度，然后通过磁场的作用，材料的原子会被“轰”到玻璃表面。
这个过程，就像是在玻璃上“画”了一层又一层的膜，每一层都薄如蝉翼，但强度却不容小觑。
你可能会问，这层膜有啥用？嘿，用处可大了。
它不仅能提高玻璃的硬度，减少划痕，还能改变玻璃的光学性能，比如反射率、透光率什么的。
有些特殊的膜，还能让玻璃具有防指纹、防眩光的功能，甚至还能隔热、防紫外线。
说到这儿，我得提一提那次参观的一个小插曲。
有个工人不小心把一块镀膜后的玻璃放错了位置，结果那块玻璃在阳光下闪闪发光，像是镶了钻石一样。
我们都笑称那块玻璃是“玻璃界的土豪金”。
最后，这些镀膜后的玻璃会被仔细检查，确保每一块都达到了标准。
合格的玻璃会被打包，送往世界各地，成为建筑、汽车、电子产品的一部分。
总之，玻璃PVD镀膜工艺，虽然听起来复杂，但其实它就在我们身边，默默地提升着我们的生活品质。
下次你看到那些闪闪发光的玻璃，不妨想想，这背后可是有着高科技的加持呢。
真空镀膜(PVD)工艺介绍
编撰：张学章真空镀膜(PVD)工艺介绍真空镀膜(PVD)工艺知识介绍2010年01月20日拟订:张玉立讲解:刘红彪目录1. 真空镀膜技术及设备发展;2. 真空镀膜的工艺基本流程;3.真空镀膜的工艺特性;4.真空镀膜工艺对素材的适镀性及要求;5.真空镀膜工艺关键技术与先进性;6.真空镀膜新工艺展示;7.东莞劲胜精密组件股份有限公司PVD专利介绍；前言真空镀膜行业兴起背景；随着欧盟RoHS指令的实施及各国针对环保问题纷纷立法。
传统高污染之电镀行业已不符合环保要求，必将被新兴环保工艺取代。
而真空镀膜没有废水、废气等污染，在环保上拥有绝对优势，必将兴起并普及。
1：真空镀膜技术及设备发展1. 制膜(或镀膜)方法可以分为气相生成法、氧化法、离子注入法、扩散法、电镀法、涂布法、液相生成法等。
气相生成法又可分为物理气相沉积法（简称PVD法）化学气相沉积法和放电聚合法等。
我们今天主要介绍的是物理气相沉积法。
由于这种方法基本都是处于真空环境下进行的，因此称它们为真空镀膜技术。
惰性气体等离子状态Ar+2：真空镀膜的工艺基本流程素材检检组装治具擦拭产品底涂上下料喷底涂、IR镀膜上下料镀膜（PVD)喷面漆、IR（颜色）下治具检验包装IR 烘烤不导电真空上料PVD 技术操作简易流程图片技术操作简易流程图片：塑胶件采用专用的UV 涂料，用自动涂装线喷涂，对素材进行封闭、增加基材平整性。
高纯度锡金属作为蒸发材料进行物理气相沉积镀膜，镀层金属膜层厚度为纳米级（30-50NM ）金属原子微观上不连接，从而保证不导电性能，同时具备较强的金属质感。
塑胶件采用专用的UV 涂料，用自动涂装线喷涂，对素材进行封闭、增加基材平整性。
UV 涂层膜厚，表面硬度（IR 烤箱温度、UV 紫外光固化能量、波峰值）精确控制，严格测试。
通过制程各项工程参数（如真空度、电流、电压、时间、膜材用量）的精确控制及严格的品质监测流程、设备（镀层阻抗测量、网络分析仪RF 射频测试）确保制程品质稳定。
PVD工艺
PVD工艺真空镀膜是在真空中将钛、金、石墨、水晶等金属或非金属、气体等材料利用溅射、蒸发或离子镀等技术，在基材上形成薄膜的一种表面处理过程。
与传统化学镀膜方法相比，真空镀膜有很多优点：如对环境无污染，是绿色环保工艺；对操作者无伤害；膜层牢固、致密性好、抗腐蚀性强，膜厚均匀。
真空镀膜技术中经常使用的方法主要有：蒸发镀膜（包括电弧蒸发、电子枪蒸发、电阻丝蒸发等技术）、溅射镀膜（包括直流磁控溅射、中频磁控溅射、射频溅射等技术），这些方法统称物理气相沉积（Physical Vapor Deposition），简称为PVD。
与之对应的化学气相沉积（Chemical Vapor Deposition）简称为CVD技术。
行业内通常所说的“IP”（ion plating）离子镀膜，是因为在PVD技术中各种气体离子和金属离子参与成膜过程并起到重要作用，为了强调离子的作用，而统称为离子镀膜。
在真空离子镀膜加工行业中，森科位居前列。
Vacuum plating is a surface treatment process where a coating is formed on a met alsubstrate. Coating can be metal (such as titanium or gold) or non-metallic material (graphite or crystal ) and is applied by sputtering, evaporation or ion-plating in a vacuum. Vacuumplating offers many advantages compared with traditional chemical pla ting. It isenvironmentally friendly, non polluting, and not hazardous to operators. Vacuum plated films are stable, dense, uniform, and corrosion resistant.There are two vacuum plating methods. One is CVD (Chemical Vapor Deposition). The other is PVD (Physical Vapor Deposition). PVD includes evaporation plating (arc, electronic gun and resistance wire) and sputtering plating (DC magnetron Mid-frequency and RF). Gas ions and metal ions play an important role in coating formation. In order to emphasize t he ion function, PVD is generally referred to as IP (Ion Plating).Tritree is one of the leaders in the IP industryPVD加工工艺流程一、前处理工艺:1.来料抽检2.电镀件过碱去油,清水清洗.4.过酸表面洁化,清水清洗5.丙酮+滑石粉清洗6.擦洗二、上挂三、PVD处理工艺: 1.烘烤:80摄食度 2.镀膜: 真空抽到4.5-2帕保持真空度2.8-1帕成膜四、出炉五、下挂六、全检PVD简介1. PVD的含义—PVD是英文Physical Vapor Deposition的缩写，中文意思是“物理气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。
真空镀膜(PVD)工艺知识介绍
真空镀膜（PVD）工艺知识介绍简介真空镀膜（Physical Vapor Deposition，简称PVD）是一种常用于表面修饰和功能改善的工艺。
通过在真空环境中蒸发或溅射物质来形成薄膜，将薄膜沉积在基材上，以改变基材的性质和外观。
本文将介绍PVD工艺的原理、应用和优势。
PVD工艺原理在PVD工艺中，基材和目标材料被放置在真空环境中。
通过热蒸发或物理溅射的方式，目标材料从固态转化为气态。
这些气体分子会沉积在基材上，形成一层薄膜。
PVD工艺常用的方法有热蒸发和物理溅射。
热蒸发是将目标材料加热至其沸点以上，使其转化为气态，然后沉积在基材上。
而物理溅射则是通过向目标材料表面轰击高能粒子，将其击打下来沉积在基材上。
PVD工艺的应用PVD工艺在多个领域得到了广泛应用。
装饰性涂层PVD工艺可以制备具有不同颜色、质感和光泽度的涂层，用于装饰各种产品，如钟表、珠宝、手袋、饰品等。
常见的装饰性涂层有黄金色、玫瑰金色、银色和黑色等。
防腐蚀涂层PVD工艺可以形成陶瓷涂层、金属涂层或复合涂层，这些涂层具有良好的耐腐蚀性能，可保护基材免受化学腐蚀、氧化和磨损的影响。
这些涂层常用于汽车、航空航天、电子产品等领域。
功能性涂层PVD工艺还可以制备具有特殊功能的涂层，如光学涂层、导电涂层和磁性涂层。
光学涂层可用于改善光学性能，导电涂层可用于制作导电膜，磁性涂层可用于制造磁性材料。
PVD工艺的优势相比其他表面处理工艺，PVD工艺具有以下几个优势：高质量涂层PVD工艺可以制备高质量的涂层，具有高硬度、低摩擦系数、耐磨损和耐腐蚀等特性。
这些特性使得PVD涂层在各种应用中表现出色。
环保节能PVD工艺不需要使用有机溶剂和其他有害化学物质，对环境友好。
同时，PVD 涂层具有较高的附着力和耐用性，可延长基材的使用寿命，减少资源消耗。
精密控制PVD工艺可以实现对涂层厚度、成分和结构的精确控制。
通过调整工艺参数，可以得到所需的涂层特性，以满足不同应用的需求。
pvd离子镀膜原理
pvd离子镀膜原理PVD离子镀膜原理离子镀膜技术是一种常用的表面处理方法，广泛应用于电子、光学、航空航天等领域。
其中，PVD (Physical Vapor Deposition) 离子镀膜技术是一种通过物理方法将固态材料转化为离子态并沉积到基材表面的技术。
本文将详细介绍PVD离子镀膜的原理及其应用。
一、PVD离子镀膜原理PVD离子镀膜技术是通过将材料加热至高温，使其处于气体、液体或固态的离子态，并利用真空条件下的物理过程将离子沉积到基材表面，形成一层薄膜。
主要包括蒸发、溅射和离子镀三种主要工艺。
1. 蒸发法蒸发法是通过加热材料使其升华，然后蒸发在基材上。
在真空情况下，将固态材料加热至其熔点以上，使其升华为气体。
升华后的气体通过控制温度和压力，使其在基材表面沉积，形成薄膜。
2. 溅射法溅射法是利用高能粒子轰击材料表面，使材料从固态转变为气态，然后沉积在基材表面。
在溅射过程中，通过在真空室中加入一定气体压力，利用离子轰击和反应气体，可以得到所需的薄膜。
3. 离子镀法离子镀法是通过电场将离子加速，然后撞击基材表面，将离子沉积在基材上。
在真空室中加入一定的气体，使其电离成离子，然后通过电场加速离子，并控制其在基材表面的沉积。
二、PVD离子镀膜的应用1. 电子行业PVD离子镀膜技术在电子行业中广泛应用于集成电路、显示屏、光学薄膜等领域。
通过在基材表面沉积金属薄膜或氧化物薄膜，可以提高电子元器件的导电性、抗氧化性和光学性能。
2. 光学行业PVD离子镀膜技术在光学行业中用于制备反射镜、透镜、光学滤波器等光学元件。
通过在基材表面沉积特定的金属薄膜或多层膜，可以改善光学元件的反射率、透过率和抗反射性能。
3. 航空航天行业PVD离子镀膜技术在航空航天行业中常用于制备航空发动机叶片、航天器表面保护层等。
通过在基材表面沉积陶瓷薄膜或合金薄膜，可以提高材料的耐磨性、耐腐蚀性和高温性能。
4. 医疗行业PVD离子镀膜技术在医疗行业中应用广泛，常用于制备人工关节、牙科种植体等。
pvd真空镀膜
PVD真空镀膜简介PVD（Physical Vapor Deposition）真空镀膜是一种常用的表面涂层技术，通过在真空环境中将固体材料转变成蒸汽或离子态，将其沉积在基材表面上进行涂层。
PVD镀膜技术具有高附着力、优异的质量性能、较长的使用寿命等优点，被广泛应用于自动化设备、汽车、电子器件、建筑装饰等领域。
工艺过程PVD真空镀膜的工艺过程包括蒸发、溅射、离子镀等步骤。
1.蒸发：在真空腔室中加热固体材料，使其转变成蒸汽状态。
蒸发材料通常为金属或合金，如铝、铜、钛等。
这些金属材料通常具有较高的沉积速率和较好的光学性能。
2.溅射：通过电弧或磁控溅射等方法将固体材料的离子或原子从靶材表面释放，进而沉积到基材表面上。
溅射技术可以实现材料的复杂合金结构涂层，具有较高的镀膜均匀性和较好的附着力。
3.离子镀：利用离子源将离子束引导到基材表面，在表面形成均匀的离子沉积层。
离子镀技术可用于增强涂层材料的致密性和硬度，提高涂层的耐磨性和抗腐蚀性能。
应用领域PVD真空镀膜技术在多个行业和领域得到广泛应用。
以下是一些常见的应用领域：汽车PVD镀膜广泛应用于汽车行业，主要用于改善汽车外观和提高其耐腐蚀性能。
常见的应用包括车轮、车门把手、排气管等，通过PVD镀膜技术使其表面具有金属光泽、抗刮擦和抗腐蚀等特性。
建筑装饰PVD镀膜技术在建筑装饰领域被广泛应用于不锈钢表面处理，使其呈现出不同颜色和纹理，提高装饰效果和耐腐蚀性能。
常见的应用包括不锈钢门、窗户、护栏等。
电子器件PVD镀膜技术在电子器件领域被广泛应用于制作涂层薄膜和改善器件性能。
常见的应用包括显示屏保护膜、光学镜片、太阳能电池板等。
其他PVD镀膜技术还可应用于其他领域，如机械零件、医疗设备、航空航天等。
通过PVD镀膜技术改善材料的表面性能，提高其耐磨性、耐高温性、抗腐蚀性等。
优势和挑战PVD真空镀膜技术具有以下优势：1.高附着力：PVD涂层与基材表面结合紧密，具有较高的附着力，不易剥落或脱落。
