DXP 教学课件 第1部分 基础
第一章ProtelDXP简介
《 ProtelDXP实例设计教程》 冶金工业出版社
ProtelDXP实例设计教程——1章
1.3 PCB印刷电路板开发流程 实例
《 ProtelDXP实例设计教程》 冶金工业出版社
ProtelDXP实例设计教程——1章
PCB印刷电路板开发流程: 1. 电路原理图的设计 2.生成网络表文件 3.电路PCB板的设计
最后一节通过制作数字处理芯片DSP与LCD屏的 控制电路来说明Protel DXP的整个设计过程。
《 ProtelDXP实例设计教程》 冶金工业出版社
Protel DXP运行在优化了的设计浏览器的平 台,并且具备了所有当今先进的设计特点,以便处 理各种复杂的PCB设计过程。
《 ProtelDXP实例设计教程》 冶金工业出版社
ProtelDXP实例设计教程——1章
1.1 Protel DXP基础介绍
• 最新版本Protel DXP简介 • Protel DXP设计管理器
《 ProtelDXP实例设计教程》 冶金工业出版社
ProtelDXP实例设计教程——1章
Protel DXP具有更稳定、更强大的图形处理 和更友好的用户界面,使用户进行更轻松、更高 效的设计。Protel DXP为用户提供了一套完整的 印刷电路板设计解决方案。
《 ProtelDXP实例设计教程》 冶金工业出版社
ProtelDXP实例设计教程——1章
1.2.1 菜单栏
Protel DXP菜单栏的功能是进行各种命令 操作、设置各种参数、进行各种操作的切换
《 ProtelDXP实例设计教程》 冶金工业出版社
ProtelDXP实例设计教程——1章
【File】菜单 【View】菜单 【Project】菜单 【Window】菜单 【Help】 菜单
ProtelDXP基础与应用课件
小于标称阻值,说明线圈内部有短路故障。
1.4 变压器
变压器按使用的工作频率可以分为高频、中频、低频、脉冲变压器。
1.4.1 变压器的主要特征参数 1. 额定功率 2. 变压比 3. 效率 4. 温升
1.5 半导体分立元件 1.5.1 二极管 1.5.2 三极管 1.5.3 晶闸管 1.5.4 场效应晶体管 1.5.5 光电器件 3. 光电耦合器 光电耦合器也称为光电隔离器或光耦合器,有时简称光耦
1.10 PCB设计的基本原则
1 电路板的选用
–常用的敷铜层压板是敷铜酚醛纸质层压板、敷铜环氧纸质层 压板、敷铜环氧玻璃布层压板、敷铜环氧酚醛玻璃布层压板、 敷铜聚四氟乙烯玻璃布层压板和多层印刷电路板用环氧玻璃 布等。主要是应该保证足够的刚度和强度。常见的电路板的 厚度有0.5mm、1.0mm、1.5mm、2.0mm等。
电位器的放置位置应该靠近电路边缘,旋转柄朝外,容易调节。 2) 集成电路。集成电路座应该尽可能将定位槽放置方向一致。
ቤተ መጻሕፍቲ ባይዱ –5. 进出线端布置
1) 相关联的两引线端不要距离太大,一般为0.2~0.3英寸为宜。 2) 进出线尽可能集中在1~2个电路板侧面不要太分散。
–6. 电容器
电容器焊盘的间距应尽可能与电容器引线之间的距离相符合。若 是电解电容器应该有正负极标志。
3. 色标法
1.2.4 电容器的测试及代换
1.3 电感器
1.3.1 电感器的分类
按电感的形式可分为固定电感和可变电感线圈;
【1.3.4 电感量和误差的标注方法:】
按导磁性质可分为空芯线圈和磁芯线圈;
a.直标法:
按工作性质可分为天线线圈、振荡线圈、低频扼流线圈和高
PROTEL DXP 课程

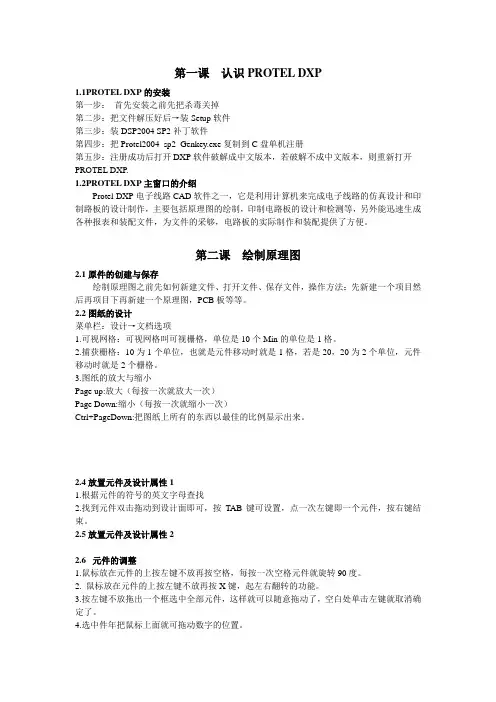

第一课认识PROTEL DXP1.1PROTEL DXP的安装第一步:首先安装之前先把杀毒关掉第二步:把文件解压好后→装Setup软件第三步:装DSP2004 SP2补丁软件第四步:把Protel2004_sp2_Genkey.exe复制到C盘单机注册第五步:注册成功后打开DXP软件破解成中文版本,若破解不成中文版本,则重新打开PROTEL DXP.1.2PROTEL DXP主窗口的介绍Protel DXP电子线路CAD软件之一,它是利用计算机来完成电子线路的仿真设计和印制路板的设计制作,主要包括原理图的绘制,印制电路板的设计和检测等,另外能迅速生成各种报表和装配文件,为文件的采够,电路板的实际制作和装配提供了方便。
第二课绘制原理图2.1原件的创建与保存绘制原理图之前先如何新建文件、打开文件、保存文件,操作方法:先新建一个项目然后再项目下再新建一个原理图,PCB板等等。
2.2图纸的设计菜单栏:设计→文档选项1.可视网格:可视网格叫可视栅格,单位是10个Min的单位是1格。
2.捕获栅格:10为1个单位,也就是元件移动时就是1格,若是20,20为2个单位,元件移动时就是2个栅格。
3.图纸的放大与缩小Page up:放大(每按一次就放大一次)Page Down:缩小(每按一次就缩小一次)Ctrl+PageDown:把图纸上所有的东西以最佳的比例显示出来。
2.4放置元件及设计属性11.根据元件的符号的英文字母查找2.找到元件双击拖动到设计面即可,按TAB键可设置,点一次左键即一个元件,按右键结束。
2.5放置元件及设计属性22.6元件的调整1.鼠标放在元件的上按左键不放再按空格,每按一次空格元件就旋转90度。
2. 鼠标放在元件的上按左键不放再按X键,起左右翻转的功能。
3.按左键不放拖出一个框选中全部元件,这样就可以随意拖动了,空白处单击左键就取消确定了。
4.选中件年把鼠标上面就可拖动数字的位置。
5.复制与粘贴的方法:先选中元件然后CTRL+C再CTRL+V,单击左键确定。
Protel DXP基础教程第1章
图 7 布线工具栏
图 8 实用工具栏
图 9 导航工具栏
图 10 混合仿真工具栏
1.4.3 状态栏和命令行
状态栏主要用于显示当前坐标的位置和栅格的大小,命令行用于显示当前执 行的命令和任务。
图11 状态栏和命令行
1.4.4 标签栏和工作窗口面板
图12 标签栏
图13 工作区面板
1.4.5 文件组织结构
(1)执行菜单命令“File”→“New”→“Project”→“PCB Project”,Project面板就会出现一个新 建工程文件,如图14所示。 (2)执行菜单命令“File” →“Save Project”,在弹出的对话框中,将存储位置定位到用户自 己的文件夹,在文件名文本框中输入My first project后,单击“保存”按钮即可。保存工程 文件后,Projects面板中的工程文件名会由默认的PCB_Project1.PrjPCB变成刚才输入的文 件名,如图15所示。
扩展名 .PrjPCB .PrjFpg .THG .HTML .XLS .CSV .SDF .NSX
文件类型 PCB工程文件 FPGA工程文件 跟踪结果文件 网页格式文件 Excel表格式文件 字符串形式文件 仿真输出波形文件 原理图SPICE模式表示文件
1.6 综合实例:创建新工程和启动编辑器
第一步:创建一个新工程
图14 新建的工程文件
图15 保存后的工程文件
第二步:启动原理图编辑器
(1)执行菜单命令“File”→“New”→“Schematic”,启动原理图编辑器。 (2)进入原理图编辑器后,整个窗口已经和刚才大不相同,在工具栏中出现了很多按钮。 如果此前已经打开了一个工程文件,新建的原理图文件会自动加入到当前工程中,并列于原 理图文件夹下。例如,打开在前面建立的My first project.PrjPCB工程后,再执行第1步的操 作,一个系统默认名称为Sheet1.SchDoc的原理图文件会自动加入到My first project.PrjPCB 工程中,如图16所示。 (3)执行菜单命令“File”→“Save”,在弹出的对话框中,选择合适的路径并输入文件名, 如My first Sheet,单击“保存”按钮即可。此时在工程面板中可以看到一个名为My first Sheet的原理图文件已加入到My first project.PrjPCB工程中了,如图17所示。
ProtelDXP电路设计入门一精品PPT课件
25
Company Logo
原理图库文件的设计
元件的属性
26
Company Logo
原理图库文件的设计
这些都设置好了之后,保存,就可以将元件库安装到Protel中。
27
Company Logo
原理图库文件的设计
库文件还可以通过原理图文件来建立。 生成库文件
28
Company Logo
原理图的设计
21
Company Logo
原理图的设计
22
Company Logo
原理图的设计
23
Company Logo
原理图库文件的设计
单击 文件(File)->创建(New)->原理图库
确定元件名称 例如:LM324等等 确定元件属性 例如:元件的注释、封装、标称等
ቤተ መጻሕፍቲ ባይዱ
24
Company Logo
原理图库文件的设计
20
Company Logo
原理图的设计
如果找不到元件怎么办?
找到元件库: 元件库中有“元件库”按键,弹出安装元件库
的对话框,找到文件可以安装到Protel中。 元件搜索:
在元件库中有“查找(Search)”按键,通过输入 元件的名称就可以在元件库中搜索。 创建自定义的元件库:
原理图库实际上是扩展名为“.SchLib”的文件 。 单击 文件(File)->创建(New)->原理图库
• Protel DXP电路设计入门(一)
机电实践班 沈德峰
Company Logo
印刷电路板的简易制作流程
1 绘图——包括原理图和PCB图 2 打印——将PCB图打印到转印纸上 3 裁板打磨——将覆铜板裁好并打磨光亮 4 转印——将转印纸压在覆铜板上送入制板机
Protel DXP电路设计与制版实用教程第1章 印刷电路板与Protel DXP概述
应用于电子线路设计与印刷电路板设计方面最流行的软件。
1 .2
Protel DXP的诞生与发展
1.2 .1 Protel DXP的应用领域
Protel DXP主要应用于电子电路设计与仿真、印刷电路板(PCB)设计 及大规模可编程逻辑器件的设计,它是第一个将所有设计工具集成于一身,完 成电路原理图到最终印刷电路板设计全过程的应用型软件。
1 .2
Protel DXP的诞生与发展
1.2 印刷电路板设计的基本知识
新技术、新材料的出现,电子工业技术的蓬勃发展,大规模甚至超大规 模的集成电路不断出现并越来越复杂,促进了计算机辅助设计和绘图的发展。 Protel 正是在这样的环境和背景下产生的。它由始建于1985年的Protel 公司设计推出,历经Protel for Dos、Protel 98、Protel99 和Protel99SE等 版本,2002年该公司更名为Altium公司,并最终推出Protel的最新版本Protel DXP。Protel DXP以其界面的友好,直观和用户操作的便利,成为世界范围内
的整个工作流程。(详细过程祥见课本)
1.4 Protel DXP工作流程
1.4 .1 启动并设置Protel DXP工作环境
下面打开Protel DXP软件演示设置Protel DXP工作环境的详细步骤
1.4 Protel DXP工作流程
1.4 .2 绘制电路原理图
绘制电路原理图主要分为以下几步:(1)放置元器件(2)修改 元器件的流水号及幅值大小(3)绘制元器件间的电气连接(4)放置 网络标号(5)打印电路原理图 下面打开Protel DXP软件演示绘制电路原理图的详细步骤。
所谓元器件封装,是指元器件焊接到电路板上时,在电路板上所 显示的外形和焊点位置的关系。常用的封装类型有直插式封装和表 贴式封装。
第一章、DXP2004第一讲
元器件 符号
元器件 模型
元件库面板
2012-11-8
元件
名称
所在元件库
二. 放置元件及设置
快捷键:
tab键:设置属性 Space键:90度逆 时针旋转 X键:水平方向翻 转 Y键:竖直方向翻 转
2012-11-8
电阻
RES2
电容
CAP
Miscellaneou s Devices.IntL ib
三级 PNP或 管 NPN
11
2012-11-8
12
三 、放置导线
单击导线,光标变成“+”字形 和引脚正确接触变成红色“×”,表明合理电 气接触 ESC键退出 导线模式注意看命令提示栏
四、 放置电源
四种电源符号形式:圆形、箭头、条形和波 形。 三种地符号:信号地、电源地和大地。
1). 设置图纸大小 2). 设置图纸设计信息
3). 选择背景颜色
4). 网络置
可视网格 捕获网格
5). 图纸放大或缩小
快捷键Page Up、Page Down、Home、End、Ctrl+Page Down
二、整体工作环境设计 Tools-----schematic Preferences
2012-11-8 13
任务小结:
1. 介绍了Protel DXP集成开发环境,对其界面进 行了介绍。 2. 介绍了PCB图设计流程,本节主要是对其中的 绘制电路原理图重点说明。 3. 绘制电容耦合共射放大电路原理图,通过一个 简单的例子说明绘制电路原理图的步骤。
难点是:记住几个常用元件的名称和所在的库。
PCB图设计流程
1.2.原理图编辑器
一、创建原理图文件 File/files new schematic 二、原理图界面
【精品推荐】《Protel DXP电路设计基础教程》第1章:Protel DXP基础知识
4 3
P打r开ote文l D件X的P特同点时和启动状Prote态l DXP栏的显示。下面是显示状态栏(Status
Bar)和关闭命令栏(Command (4)工程分析的新功能
自动布线器(Auto Router);
1.3.3 命令栏和状态栏 第1章 Protel DXP基础知识
为了设计的方便,Protel DXP的窗口左右两边放置了常用的标签。
利用View菜单可以打开和关闭命令栏和状态栏的显示。
3 Protel DXP特点
和所有的Windows软件一样Байду номын сангаасProtel DXP (2)利用启动菜单启动。
超高速集成电路硬件描述语言(VHDL)。 3 Protel DXP的主窗口
1.1.1 (2)利用启动菜单启动。 Protel发展简史
原理图仿真(Simulate)模块;
3 Protel DXP的主窗口
4 Protel DXP的新增功能
Protel DXP是Altium公司2002年推出的最新 (4)工程分析的新功能
工作桌面下方标签的设置可以用鼠标右击标签栏进行。 (1)项目管理的新模式
第1章 Protel DXP基础 知识
1.1 Protel DXP简介 1.2 Protel DXP的启动方法 1.3 Protel DXP的主窗口 1.4 上机指导
1.1 Protel DXP简介
1.1.1 Protel发展简史 1.1.2 Protel DXP的组成 1.1.3 Protel DXP特点 1.1.4 Protel DXP的新增功能
99SE相比,
DXP课件1
2.6 放置元器件 (2) 在对话框中点 击浏览按钮 ,弹出 “浏览元器件库”对 话框,如图 2.55:
图 2.55
“浏览元器件库”对话框
在“浏览元器件”对话框中,可以选择需要放置的 元器件所在的元器件库。也可以单击 按钮,在弹出 的如图 2.47 所示的“装载/卸载元器件库” 对话框中进 行元器件的装载。
2.6 放置元器件
图 2.47 “装载/卸载元器件库”对话框
单击按钮 ,可 以 打 开 如 图 2.49 所 示 的 “查找元器件库 ”对话框 来找出要放置元器件的元 器件库。
图 2.49 “查找元器件库”
2.6 放置元器件 (3) 选择元器件,在图中选择了元器件库后,可以 在Component Name 列表中选择自己需要的元器件,例 如选择器件 2N3904 ,在预览框中可以察看到器件的图 形。
图 2.61
选择旋转角度
图 2.62
选择符号样式
图 2.46
元器件管理器
2.6 放置元器件
接着添加 Motorola Analog Timer Circuit .IntLib, 然后在元器件列表框中找到 MC1455P1 并选中,然后单 击 按钮,屏幕上会出现随鼠标指针移动的 元器件符号,拖动鼠标移动它到合适的位置后点击左键 使它定位即可。也可以直接用鼠标双击元器件列表中的 MC1455P1,将其放入原理图中,如图 2.57 所示。
2.6 放置元器件
在对话框中,可以编辑电源属性,在 Net 编辑框可 修改电源符号的网格名称;单击 Color 的颜色框可以选 择组件颜色,而单击 Orientation 后的蓝色字符则会弹出 旋转角度的对话框。
单击 Style 选项后面的 蓝色字符会弹出选择符号样 式的对话框,可以修改 Location 的 X、Y 的坐标数 值来确定元器件位置。
Altium Designer 10标准教程ppt课件教案第1章
如图所示为任意打开的一个“.PRJPCB”项目文件。 从该图可以看出,该项目文件包含了与整个设计相关的所 有文件。其中文件右侧灰色的图标表示打开但没有进行过 任何操作或已保存好的文件,红色的图标表示编辑过但还 没有保存的文件。
使用工作面板是为了便于设计过程中的快捷操作。Altium Designer 10被启动后,系统将自动激活“Files(文件)”面板、 “Projects(项目)”面板和“Navigator(导航)”面板,可 以单击面板底部的标签在不同的面板之间切换。展开的“Files” 面板如图所示。
1.2 Altium Designer 10的文件管理系统
1.2.2 自由文件
自由文件是指独立于项目文件之外的文件,Altium Designer 10通常 将这些文件存放在惟一的“Free Document(空白文件)”文件夹中。 自由文件有以下两个来源。
3.“View”(视图)菜单 “View”(视图)菜单主要用于工具栏、工作窗口视图、命令行以及状态栏的
显示和隐藏。
(1)“Toolbars”(工具栏)菜单项 (2)“Workspace Panels”(工作窗口面板)菜单项 “Design Compiler(设计编译器)”命令 “Instruments(设备)”命令 “System(系统)”命令 (3)“Desktop Layouts(桌面布局)”命令 “Default(默认)”命令 “Startup(启动)”命令 “Load Layout(载入布局)”命令 “Save Layout(保存布局)”命令 (4)“Key Mapping(映射)”命令 (5)“Devices View(设置视图)”命令 (6)“PCB Release View(PCB发行视图)”命令 (6)“Home(主页)”命令 (7)“Status Bar(状态栏)”命令 (8)“Command Status(命令状态)”命令
