德力西变频器说明书
德力西变频器说明书操作手册CDI9100-S
前言
感谢您选用德力西（杭州）变频器有限公司生产的 CDI9100-S 系列变频调速器。
在使用 CDI9100-S 系列变频器之前,请您仔细阅读本手册，以保证正确使用。不正确 的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事 故。因此使用前应认真阅读本说明书，严格按说明使用。本手册为标准附件，务必请您 阅读后妥善保管，以备今后对变频器进行检修和维护时使用。
开箱时，请认真确认以下内容： 1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。 2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、 产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗 漏，请速与本公司或您的供货商联系解决。
本手册除叙述操作说明外，还提供接线图供您参考。如果您对本产品的使用存在疑 难或有特殊要求， 可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司 总部客户服务中心，我们将竭诚为您服务。
本手册包含0.4KW~1.5KW功率等级的CDI9100-S系列变频器使用说明，内容如有变 动，恕不另行通知。
警告
未经书面许可，违者将对所造成的 损害追究法律责任。
第I页
目录
目录
第一章 安全运行及注意事项 .................................................................................................1 第二章 产品信息 .....................................................................................................................2
德力西变频器说明书CDI9000
CDI9000系列变频调速器使用说明书产品符合标准: GB/T12668.2-2002 / IEC61800.2:1998GB 12668.3-2004 / IEC61800.3:1996 □安装、使用产品前，请仔细阅读使用说明书，并妥善保管、备用。
德力西(杭州)变频器有限公司DELIXI (Hangzhou) Inverter Co., Ltd.目录 目 录第一章序言 (3)1.1安全运行的注意事项 (4)1.2 验收 (5)1.2.1验收检查 (5)1.2.2检查铭牌数据 (5)第二章 产品外形尺寸及规格 (6)2.1 产品外形尺寸 (6)2.2 CDI9000变频器系列规格 (8)第三章 变频器的安装及运行 (10)3.1安装 (10)3.2 卸下和重新装上前盖 (10)3.3 取下和重新装上数字操作健盘 (10)3.4 选择安装变频器的环境 (11)3.5 安装间隙 (12)3.6 接线 (13)3.6.1 主回路的接线 (13)3.6.2 外围设备和任选件的接线 (14)3.6.3 接地 (18)3.6.4 控制电路的接线 (19)3.7 运行 (22)3.7.1 操作方式的选择 (22)3.7.2 试运行前的检查 (23)3.7.3 试运行 (23)3.7.4 运行检查 (23)第四章键盘操作 (24)4.1 键盘按键及功能 (24)4.2 变频器显示方式 (25)4.3 设定数据的步骤 (LED键盘) (26)4.4 运行数据的监视步骤 (LED 键盘) (27)第五章 功能参数说明 (28)5.1 功能参数一览表 (28)5.2 参数设定准备 (36)5.2.1 参数设定 (36)5.2.2 开机显示画面选择（10-02） (36)5.2.3 自设定显示功能选择1（10-03）..375.2.4 自设定显示功能选择2（10-04）..375.2.5 输入端子状态显示（00-12） (37)5.2.6 输出端子状态显示（00-13） (37)5.3基本参数的设定 (38)5.3.1 V/f特性的设定 (38)5.3.2 频率限制(01-07,01-08) (39)5.3.3 使用2种加减速时间 (40)5.3.4 软启动特性（01-37） (41)5.4 运行指令 (41)5.4.1 模拟频率设定方式 (41)5.4.2 载波频率（01-26） (41)5.4.3 反转禁止 (02-21) (42)5.4.4 启动时直流制动时间（01-19） (42)5.4.5 选择停止方式（02-16） (42)5.4.6 滑差补偿增益(01-23) (43)第六章 输入输出功能介绍 (44)6.1 模拟表输出 (44)6.2 多功能输出选择 (44)6.3 频率检测(03-10,03-11) (45)6.4 输入功能介绍 (46)6.4.1 模拟输入 (46)6.4.2 端子运行控制方式（02-17） (47)6.4.3 上电处理端子运行选择（02-19）..486.3.4 复位启动方式选择（02-20） (48)6.4.5 点动频率（01-50） (48)6.4.6 使用多功能输入信号 (49)6.4.7 定时器功能 (50)6.4.8 禁止加减速指令 (50)6.4.9 UP/DOWN(上升/下降)指令 (50)6.4.10 计数器功能 (51)6.5 多段速度和程序运行 (52)6.5.1 多段速度的选择 (52)6.5.2 程序运行 (53)6.5.3 摆频运行 (57)6.6 PI控制参数 (57)6.6.1 外部V2给定值 (03-17，03-18) (57)6.6.2 外部IF反馈值 (03-21，03-22) (58)6.6.3 反馈滤波时间(03-24) (58)6.6.4 PI调节误差极性(05-01) (58)6.6.5 PI调节方式最小运行频率(05-09) (58)6.6.6 PI调节方式最大运行频率(05-10) (58)6.7 保护参数 (59)6.7.1过电压失速保护 (01-29) (59)6.7.2能耗制动选择（06-06） (59)6.7.3自动电压调整AVR（01-16） (59)6.7.4 电流限制（01-27） (60)6.7.5 过转矩检测 (61)6.7.6 电机保护 (62)6.8 其他功能 (63)6.8.1 瞬时停电再启动选择（02-11） (63)6.8.2 追踪启动方式（02-13） (63)6.8.3 跳跃频率 (64)6.8.4 自动转矩补偿（01-14） (64)6.8.5 节能控制（01-30） (64)目 录6.9 用RS-485通信进行控制 (65)6.9.1 通信参数设定： (65)6.9.2 通信规格 (65)第七章 故障 (66)7.1 故障诊断和排除措施 (67)7.2 报警显示和解释 (68)7.3 电动机故障和排除措施 (69)附录1: 技术规范 (70)附录2: 定期维护及检查方法 (71)附录3: RS-485通讯协议修正 (72)附录4: 用于注塑机改造的说明..76附录5: 典型接线图 (79)A5.1. 外部按钮调速接线图 (79)A5.2. 外接电位器调速接线图 (80)A5.3. PID闭环控制接线图 (81)A5.4. 多段速控制接线图 (82)A5.5. RS485通讯接线图 (83)附录6: 选件选用指南 (84)A6.1. 交流电抗器ACL (84)A6.2. 直流电抗器DCL (84)A6.3. 无线电噪声滤波器 (85)A6.4. 远方操作盘 (85)A6.5. 回生制动单元及回生制动电阻 (86)A6.6. 漏电保护器 (86)附录7:变频器知识问答 (87)第一章序言第一章序言感谢您选用德力西（杭州）变频器有限公司生产的CDI9000系列变频调速器。
德力西变频器说明书cdiem60g7r5t4b

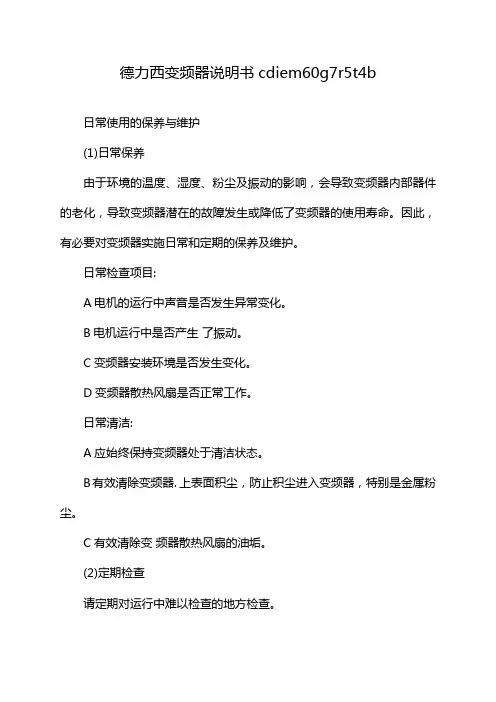

德力西变频器说明书cdiem60g7r5t4b日常使用的保养与维护(1)日常保养由于环境的温度、湿度、粉尘及振动的影响，会导致变频器内部器件的老化，导致变频器潜在的故障发生或降低了变频器的使用寿命。
因此，有必要对变频器实施日常和定期的保养及维护。
日常检查项目:A电机的运行中声音是否发生异常变化。
B电机运行中是否产生了振动。
C变频器安装环境是否发生变化。
D变频器散热风扇是否正常工作。
日常清洁:A应始终保持变频器处于清洁状态。
B有效清除变频器. 上表面积尘，防止积尘进入变频器，特别是金属粉尘。
C有效清除变频器散热风扇的油垢。
(2)定期检查请定期对运行中难以检查的地方检查。
定期检查项目:A检查风道，并定期清洁。
B检查螺丝是否有松动。
C检查变频器受到的腐蚀。
D检查接线端子是否受到拉弧痕迹。
(3)变频器易损件更换变频器易损组件有冷却风扇和滤波用电解电容，其寿命与使用的环境及保养状况密切相关。
用户可以根据运行时间确定更换年限。
A冷却风扇可能损坏原因:轴承磨损、叶片老化。
判别标准:风扇叶片等是否有裂缝，开机时声音是否有异常振动声。
B滤波电解电容可能损坏原因:输入电源品质差、环境温度较高，频繁的负载跳变、电解质老化。
判断标准:有无液体漏出、安全阀是否已凸出，静电电容的测定,绝缘电阻的测定(4)变频器的存贮用户购买变频器后，暂时存贮和长期存贮必须注意以下几点:A存储时尽量按原包装装入本公司的包装箱内。
B长时间存放会导致电解电容的老化，必须保证在半年之内通一次电,通电时间至少5小时，输入电压必须用调压器缓缓升高至额定值。
产品信息(5)变频器的保修说明免费保修仅指变频器本身。
在正常使用情况下，发生故障或损坏，如在国内使用时(以公司的条形码为依据)，如出口海外(不含国内)时，出货后六个月在购买地负责包修。
无论何时、何地使用的本公司品牌的产品，均享受有偿终身服务。
本公司在全国各地的销售、生产、代理单位均可对本产品提供售后服务，其服务条件为:A在该单位所在地进行“三级”检查服务(包括故障排除)B需依本公司与经销代理所签订的合约内容有关的售后服务责任标准C可以有偿向本公司的各经销代理单位请求做售后服务(不论是否保修)。
德力西变频器说明书cdi9100-s
前 言前 言感谢您选用德力西（杭州）变频器有限公司生产的CDI9100-S系列变频调速器。
在使用CDI9100-S系列变频器之前,请您仔细阅读本手册，以保证正确使用。
不正确的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事故。
因此使用前应认真阅读本说明书，严格按说明使用。
本手册为标准附件，务必请您阅读后妥善保管，以备今后对变频器进行检修和维护时使用。
本手册除叙述操作说明外，还提供接线图供您参考。
如果您对本产品的使用存在疑难或有特殊要求，可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司总部客户服务中心，我们将竭诚为您服务。
本手册包含0.4KW~1.5KW功率等级的CDI9100-S系列变频器使用说明，内容如有变动，恕不另行通知。
开箱时，请认真确认以下内容：1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。
2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或您的供货商联系解决。
警 告未经书面许可, 不得翻印、传播或使用本手册及其相关内容，违者将对所造成的损害追究法律责任。
第I页目 录第II页目录第一章 安全运行及注意事项 (1)第二章产品信息 (2)2.1 铭牌数据及命名规则 (2)2.2 CDI9100-S系列技术规范 (3)2.3 CDI9100-S系列变频器 (4)2.4 外型及安装尺寸 (5)2.5 日常使用的保养与维护 (6)第三章变频器的安装与接线 (8)3.1 变频器的前盖与数字操作键盘的安装 (8)3.2 安装地点的选择 (8)3.3 主回路的接线及其注意事项 (9)3.4 控制电路的接线 (10)3.4.1 控制电路端子排列及接线图 (10)3.4.2 控制电路端子的功能 (12)3.5 接地 (13)第四章键盘操作与运行 (14)4.1 操作方式的选择 (14)4.2 试运行及检查 (14)4.3 键盘的操作方法 (15)4.3.1 键盘按键及功能 (15)4.3.2 键盘显示方式 (16)4.3.3 查看/设定参数的方法(用数字键盘) (17)4.3.4 键盘设定频率的方法 (18)第五章功能参数表 (19)第六章功能参数说明 (26)6.1 基本功能参数P0组 (26)6.2 辅助功能参数P1组 (33)6.3 输入输出端子与多段速运行功能P2组 (37)6.4 其他功能参数P3组 (46)6.5 显示功能参数P4组 (47)6.6 厂家参数P5组 (47)第七章故障排除 (48)7.1 电机故障和排除措施 (48)7.2 变频器故障诊断与排除措施 (49)第一章 安全运行及注意事项第一章 安全运行及注意事项CDI9100-S 系列变频器安装、运行、维护和检查之前要认真阅读本说明书。
德力西D100系列变频器说明书(DOC)
目录目录前言第一章安全运行及注意事项 (1)第二章产品信息 (3)2.1 铭牌数据及命名规则 (3)2.2 技术规范 (4)2.3 CDI-D100系列通用变频器 (6)2.4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (8)第三章变频器的安装及接线 (12)3.1 变频器前盖与数字操作键盘的安装 (12)3.1.1 变频器前盖的安装 (12)3.1.2 数字操作键盘的安装 (12)3.2 安装地点及空间的选择 (13)3.3 主回路的接线及其注意事项 (15)3.3.1 主回路接线图及其注意事项 (15)3.3.2 主回路输入侧的接线注意事项 (16)3.3.3 主回路输出侧的接线注意事项 (18)3.4 控制电路的接线 (20)3.4.1控制电路端子排列及接线图 (20)3.4.2 控制电路端子的功能 (22)3.5 接地 (24)Ⅰ目录第四章键盘操作与运行 (25)4.1 操作方式的选择 (25)4.2 试运行及检查 (25)4.2.1 试运行前的注意事项及检查 (25)4.2.2 试运行 (26)4.2.3 运行时的检查 (26)4.3 键盘的操作方法 (27)4.3.1 键盘按键及功能 (27)4.3.2 键盘显示方式 (27)4.3.3 查看/设定参数的方法（用数字键盘） (29)4.3.4 键盘设定频率的方法 (30)第五章功能参数表 (31)第六章功能参数说明 (47)6.1 基本功能参数P00组 (47)6.2 辅助功能参数P01组 (63)6.3 输入输出端子与多段速运行功能P02组 (74)6.4多段速运行功能P03组 (92)6.5 其他功能参数P04组 (98)6.6 显示功能参数P05组 (105)第七章故障排除 (106)7.1 故障的诊断与排除措施 (106)7.2 报警显示和解释 (108)7.3 电机故障和排除措施 (108)附录RS-485通讯协议修正 (110)Ⅱ第一章安全运行及注意事项第 21 页第一章 安全运行及注意事项CDI-D100系列通用变频器安装、运行、维护和检查之前要认真阅读本说明书。
德力西CDI9100-F变频器说明书.
7.1 电机故障和排除措施..............................................................................................48
本手册除叙述操作说明外，还提供接线图供您参考。如果您对本产品的使用存在疑难或有特殊要求， 可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司总部客户服务中心，我们将竭诚为您服务。
本手册包含0.4KW~1.5KW功率等级的T2系列小变频器使用说明，内容如有变动，恕不另行通知。
开箱时，请认真确认以下内容：

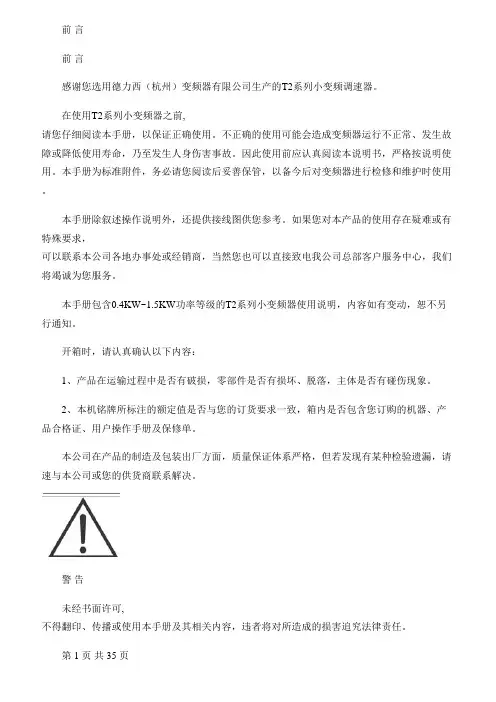

前 言
前 言
感谢您选用德力西（杭州）变频器有限公司生产的T2系列小变频调速器。
在使用T2系列小变频器之前, 请您仔细阅读本手册，以保证正确使用。不正确的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事故。因此使用前应认真阅读本说明书，严格按说明使用。本手册为标准附件，务必请您阅读后妥善保管，以备今后对变频器进行检修和维护时使用。
未经书面许可, 不得翻印、传播或使用本手册及其相关内容，违者将对所造成的损害追究法律责任。
第 1 页 共 35 页
第 II 页 共 35 页
第一章 安全运行及注意事项.................................................................................................1
德力西变频器说明书操作手册CDI9100-G
德力西CDI9100-F变频器说明书
前 言前 言感谢您选用德力西（杭州）变频器有限公司生产的T2系列小变频调速器。
在使用T2系列小变频器之前,请您仔细阅读本手册，以保证正确使用。
不正确的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事故。
因此使用前应认真阅读本说明书，严格按说明使用。
本手册为标准附件，务必请您阅读后妥善保管，以备今后对变频器进行检修和维护时使用。
本手册除叙述操作说明外，还提供接线图供您参考。
如果您对本产品的使用存在疑难或有特殊要求，可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司总部客户服务中心，我们将竭诚为您服务。
本手册包含0.4KW~1.5KW功率等级的T2系列小变频器使用说明，内容如有变动，恕不另行通知。
开箱时，请认真确认以下内容：1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。
2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或您的供货商联系解决。
警 告未经书面许可, 不得翻印、传播或使用本手册及其相关内容，违者将对所造成的损害追究法律责任。
第 1 页共 35 页目录第一章 安全运行及注意事项 (1)第二章产品信息 (2)2.1 铭牌数据及命名规则 (2)2 T2系列小变频器技术规范 (3)2.3 T2系列小变频器 (4)2.4 外型及安装尺寸 (5)2.5 日常使用的保养与维护 (6)第三章变频器的安装与接线 (8)3.1 变频器的前盖与数字操作键盘的安装 (8)3.2 安装地点的选择 (8)3.3 主回路的接线及其注意事项 (9)3.4 控制电路的接线 (10)3.4.1 控制电路端子排列及接线图 (10)3.4.2 控制电路端子的功能 (12)3.5 接地 (13)第四章键盘操作与运行 (14)4.1 操作方式的选择 (14)4.2 试运行及检查 (14)4.3 键盘的操作方法 (15)4.3.1 键盘按键及功能 (15)4.3.2 键盘显示方式 (16)4.3.3 查看/设定参数的方法(用数字键盘) (17)4.3.4 键盘设定频率的方法 (18)第五章功能参数表 (19)第六章功能参数说明 (26)6.1 基本功能参数P00组 (26)6.2 辅助功能参数P01组 (33)6.3 输入输出端子与多段速运行功能P02组 (37)6.4 其他功能参数P03组 (46)6.5 显示功能参数P04组 (47)6.6 厂家参数P05组 (26)第七章故障排除 (48)7.1 电机故障和排除措施 (48)7.2 变频器故障诊断与排除措施 (49)第 II 页共 35 页第一章 安全运行及注意事项第一章 安全运行及注意事项T2系列小变频器安装、运行、维护和检查之前要认真阅读本说明书。
德力西CDI-D100CDI9000系列变频器中文说明书
未经书面许可,不得翻印、 传播或使用本手册及其相 关内容，违者将对所造成的 损害追究法律责任。
Hale Waihona Puke 目录目录前言 第一章 安全运行及注意事项················································ 1 第二章 产品信息 ····································································· 3
Ⅰ
目录
第四章 键盘操作与运行 ······················································· 25 4.1 操作方式的选择 ·························································· 25 4.2 试运行及检查 ······························································ 25 4.2.1 试运行前的注意事项及检查 ································ 25 4.2.2 试运行 ··································································· 26 4.2.3 运行时的检查 ······················································· 26 4.3 键盘的操作方法 ·························································· 27 4.3.1 键盘按键及功能···················································· 27 4.3.2 键盘显示方式 ······················································· 27 4.3.3 查看/设定参数的方法（用数字键盘） ··············· 29 4.3.4 键盘设定频率的方法············································ 30
德力西CDI-E系列变频器说明书
致用户书致用户书——现场安装运行注意事项尊敬的用户:感谢您选用德力西（杭州）变频器有限公司生产的E系列变频调速器，为了您能更好的使用本产品，请注意以下几点：1、变频器安装就位调试前,请对部件进行紧固处理,特别是导线部分连接螺栓,不紧固会造成连接处发热引起火灾。
2、安装现场设计要合理,要保持良好的通风环境。
3、变频器的进出电源线不能接反，接反后会导致变频器爆炸。
4、直接用变频器主回路通断电来控制电机启停,会造成变频器经常跳故障。
5、在选型时应根据实际负载功率大小（负载工作电流）来配置变频器,有重负载的情况时，选型可放大一至两个档位，选型太小会导致变频器跳过流或过载故障。
6、变频器防护等级为IP20，即：能防护直径12.5mm或更大的固体外来物体不能完全进入，没有防水保护。
7、对于存储时间超过半年以上的变频器，通电时应通过调压器缓慢提升电压供电，否则有触电爆炸的危险。
8、变频器到电机连线超过50米时，需增加交流输出电抗器，否则变频器和电机都有损坏的危险。
尊贵的用户，为了您所使用产品能够长期安全运行，应对产品认真仔细检查，定期进行停电清扫维护。
如果在检查过程中遇到困难，请来电来函告知我公司，我们的服务电话是：0571-********，我们将根据您所遇到的困难派专业技术人员前往现场，协助贵单位进行处理，确保产品的安全可靠运行。
目录目录前言 (IV)第一章安全运行及注意事项 (1)1.1 验收 (1)1.2 安全运行的注意事项 (2)第二章产品信息 (4)2.1 铭牌数据及命名规则 (4)2.2 技术规范 (5)2.3 产品列表 (9)2.4 外型及安装尺寸 (16)2.5 日常使用的保养与维护 (23)第三章变频器的安装及接线 (26)3.1安装地点及空间的选择 (26)3.2 外围设备和任选件的接线 (28)3.3 主回路的接线 (29)3.3.1 主回路接线图及其注意事项 (29)3.3.2 主回路输入侧的接线注意事项 (31)3.3.3 主回路输出侧的接线注意事项 (32)3.3.4 主回路配线及所需配套的外围设备参考下表 (34)3.4 控制电路的接线 (37)3.4.1 控制电路端子排列及接线图 (37)3.4.2 控制电路端子的功能 (40)3.4.3 控制回路接线说明 (41)3.5 接地 (45)第四章键盘操作与运行 (46)4.1 操作方式的选择 (46)4.2 试运行及检查 (46)4.2.1 试运行前的注意事项及检查 (46)4.2.2 试运行 (46)4.2.3 运行时的检查 (47)4.3 键盘的操作方法 (47)4.3.1 键盘按键及功能 (47)4.3.2 数据监视方式 (52)4.3.3 多功能键JOG的使用 (52)4.3.4 查看/给定参数的方法（用数字键盘） (53)4.4 功能码显示模式 (54)第五章功能参数表 (55)5.1 基本功能P0组 (56)5.2 电机控制参数P1组 (60)5.3 输入输出端子功能P2组 (62)I目录II 5.4 可编程功能P3组 (69)5.5 PID控制与通讯功能P4组 (76)5.6 键盘显示P5组 (78)5.7 故障显示与保护P6组 (81)5.8 用户功能定制P7组 (85)5.9 厂家功能P8组 (86)5.10 监视参数P9组 (86)第六章参数说明 (88)6.1 基本功能P0组 (88)6.2 电机控制参数P1组 (104)6.3 输入输出端子功能P2组 (116)6.4 可编程功能P3组 (138)6.5 PID控制与通讯功能P4组 (149)6.6 键盘显示P5组 (156)6.7 故障显示与保护控制P6组 (163)6.8 用户功能定制P7组 (170)6.9 厂家功能P8组 (171)6.10 监视参数P9组 (173)第七章常用功能及应用案例 (175)7.1 常用功能 (175)7.1.1 启停控制 (175)7.1.2 启动、停机方式 (177)7.1.3 加减速方式 (180)7.1.4 点动功能 (180)7.1.5 运行频率控制 (180)7.1.6 多段速功能 (182)7.1.7 简易PLC (182)7.1.8 定时功能 (183)7.1.9 定长功能 (184)7.1.10 计数功能 (185)7.1.11 距离控制功能 (186)7.1.12 简易内部继电器编程功能 (187)7.1.13 内部定时器功能 (190)7.1.14 内部运算模块功能 (191)7.1.15 PID功能 (194)7.1.16 摆频控制 (194)7.1.17 模拟量输入、输出使用 (196)7.1.18 数字量输入、输出使用 (197)7.1.19上位机通讯 (199)7.1.20参数辨识 (200)7.2 应用案例 (202)7.2.1双泵切换功能 (202)7.2.2恒压供水PID控制 (204)7.2.3 球磨机 (208)7.2.4 注塑机 (211)7.2.5本地/远程控制 (214)第八章 E系列变频器RS-485通信 (215)第九章故障排除 (223)9.1 变频器故障的诊断与排除措施 (223)9.2 电机故障的诊断和排除措施 (228)附录1 定期维护及检查方法 (229)附录2 选件选用指南 (231)A2.1 交流电抗器ACL (231)A2.2 直流电抗器DCL (232)A2.3 无线电噪声滤波器 (232)A2.4 远方操作键盘 (233)A2.5 能耗制动单元及能耗制动电阻 (233)附录3 E180-IO扩展卡 (237)附录4 E180编码器扩展卡 (239)附录5 RS485通讯扩展卡 (242)附录6 E180注塑机扩展卡 (243)附录7 E180-DP扩展卡 (244)附录8 E180-WSP扩展卡 (247)III前言感谢您选用德力西（杭州）变频器有限公司生产的E系列变频调速器。
德力西CDI-E102CDI9000系列变频器中文说明书
目录目录第一章安全运行及注意事项 (1)1.1 验收 (1)1.2 安全运行的注意事项 (2)第二章产品信息 (4)2.1 铭牌数据及命名规则 (4)2.2 技术规范 (5)2.3 产品列表 (9)2.4 外型及安装尺寸 (15)2.5 日常使用的保养与维护 (20)第三章变频器的安装及接线 (23)3.1安装地点及空间的选择 (23)3.2 外围设备和任选件的接线 (25)3.3 主回路的接线 (26)3.3.1 主回路接线图及其注意事项 (26)3.3.2 主回路输入侧的接线注意事项 (28)3.3.3 主回路输出侧的接线注意事项 (29)3.3.4 主回路配线及所需配套的外围设备参考下表 (31)3.4 控制电路的接线 (34)3.4.1 控制电路端子排列及接线图 (34)3.4.2 控制电路端子的功能 (37)3.4.3 控制回路接线说明 (38)3.5 接地 (42)第四章键盘操作与运行 (43)4.1 操作方式的选择 (43)4.2 试运行及检查 (43)4.2.1 试运行前的注意事项及检查 (43)4.2.2 试运行 (43)4.2.3 运行时的检查 (44)4.3 键盘的操作方法 (44)4.3.1 键盘按键及功能 (44)4.3.2 数据监视方式 (49)4.3.3 多功能键JOG的使用 (49)4.3.4 查看/给定参数的方法（用数字键盘） (50)4.4 功能码显示模式 (51)第五章功能参数表 (52)5.1 基本功能P0组 (53)5.2 电机控制参数P1组 (57)I目录II 5.3 输入输出端子功能P2组 (59)5.4 可编程功能P3组 (66)5.5 PID控制与通讯功能P4组 (73)5.6 键盘显示P5组 (75)5.7 故障显示与保护P6组 (78)5.8 用户功能定制P7组 (82)5.9 厂家功能P8组 (83)5.10 监视参数P9组 (83)第六章参数说明 (85)6.1 基本功能P0组 (85)6.2 电机控制参数P1组 (102)6.3 输入输出端子功能P2组 (114)6.4 可编程功能P3组 (136)6.5 PID控制与通讯功能P4组 (147)6.6 键盘显示P5组 (154)6.8 用户功能定制P7组 (168)6.9 厂家功能P8组 (169)6.10 监视参数P9组 (171)第七章常用功能及应用案例 (173)7.1 常用功能 (173)7.1.1 启停控制 (173)7.1.2 启动、停机方式 (175)7.1.3 加减速方式 (178)7.1.4 点动功能 (178)7.1.5 运行频率控制 (178)7.1.6 多段速功能 (180)7.1.7 简易PLC (180)7.1.8 定时功能 (181)7.1.9 定长功能 (182)7.1.10 计数功能 (183)7.1.11 距离控制功能 (184)7.1.12 简易内部继电器编程功能 (185)7.1.13 内部定时器功能 (188)7.1.14 内部运算模块功能 (189)7.1.15 PID功能 (192)7.1.16 摆频控制 (192)7.1.17 模拟量输入、输出使用 (194)7.1.18 数字量输入、输出使用 (195)7.1.19上位机通讯 (197)7.1.20参数辨识 (198)7.2 应用案例 (200)7.2.1双泵切换功能 (200)7.2.2恒压供水PID控制 (198)7.2.3 球磨机 (206)7.2.4 注塑机 (205)7.2.5 本地/远程控制 (208)第八章 E系列变频器RS-485通信 (213)第九章故障排除 (222)9.1 变频器故障的诊断与排除措施 (222)9.2 电机故障的诊断和排除措施 (227)附录1 定期维护及检查方法 (228)附录2 选件选用指南 (230)A2.1 交流电抗器ACL (230)A2.2 直流电抗器DCL (231)A2.3 无线电噪声滤波器 (231)A2.4 远方操作键盘 (232)A2.5 能耗制动单元及能耗制动电阻 (232)附录3 E180-IO扩展卡 (235)附录4 E180编码器扩展卡 (237)附录5 RS485通讯扩展卡 (239)附录6 E180注塑机扩展卡 (241)附录7 E180-DP扩展卡 (234)附录8 E180-WSP扩展卡 (237)III前言感谢您选用德力西（杭州）变频器有限公司生产的E系列变频调速器。
德力西变频器说明书
目 录目录序 言 (Ⅲ)第一章 安全运行及注意事项 (1)1.1 验收 (1)1.2 安全运行的注意事项 (1)第二章产品信息 (3)2.1 铭牌数据及命名规则 (3)2.2 技术规范 (4)2.3 CDI9100变频器系列 (5)2.4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (9)第三章变频器的安装与接线 (11)3.1 变频器的前盖与数字操作键盘的安装 (11)3.1.1 变频器前盖的安装 (11)3.1.2 数字操作键盘的安装 (11)3.2 安装地点及空间的选择 (11)3.3 外围设备和任选件的接线 (13)3.4 主回路的接线 (12)3.4.1 主回路接线图及其注意事项 (14)3.4.2 主回路输入侧的接线注意事项 (15)3.4.3 主回路输出侧的接线注意事项 (16)3.4.4 380V级主回路配线及所需配套的外围设备参考表 (17)3.5 控制电路的接线 (18)3.5.1 控制电路端子排列及接线图 (18)3.5.2 控制电路端子的功能 (20)3.6 接地 (21)第四章 键盘操作与运行 (22)4.1 操作方式的选择 (22)4.2 试运行及检查 (22)4.2.1 试运行前的注意事项及检查 (22)4.2.2 试运行 (22)4.2.3 运行前的检查 (22)4.3 键盘的操作方法 (23)4.3.1 键盘按键及功能 (23)4.3.2 键盘显示方式及组合功能 (24)4.3.3 查看/设定参数的方法(用数字键盘) (25)4.3.4 键盘设定频率的方法 (26)第五章 功能参数表 (27)第六章功能参数说明 (34)6.1 基本功能参数P00组 (34)6.2 辅助功能参数P01组 (42)6.3 输入输出端子与多段速运行功能P02组 (49)6.4 其他功能参数P03组 (60)6.5 显示功能参数P04组 (63)第七章故障排除 (64)7.1 故障的诊断与排除措施 (64)7.2 报警显示和解释 (64)7.3 电机故障和排除措施 (65)目 录目录附录1 定期维护及检查方法 (66)附录2 选件选用指南 (67)A2.1 交流电抗器ACL (67)A2.2 直流电抗器DCL (67)A2.3无线电噪声滤波器 (68)A2.4远方操作键盘 (68)A2.5回生制动单元及回生制动电阻 (69)A2.6漏电保护电路 (69)附录3 用于注塑机的改造说明 (70)A3.1 主回路端子接线图 (70)A3.2 注塑机变频节能改造的主电路的接线方法 (70)A3.3转换板接线方式 (70)A3.4主要参数调整 (71)附录4 RS-485通讯协议修正 (73)前 言前 言感谢您选用德力西（杭州）变频器有限公司生产的CDI9100系列变频调速器。
德力西变频器说明书
德力西变频器说明书1. 引言德力西公司自成立以来，一直致力于研发和生产高品质的变频器产品，以满足市场对电力控制和调节的需求。
本说明书旨在向用户详细介绍德力西变频器的特点、安装步骤、使用方法和维护注意事项，以确保用户能够正确、安全地操作变频器。
2. 产品特点德力西变频器具有以下特点：2.1 高性能德力西变频器采用先进的电子控制技术和优质元件，能够实现精确的电力控制和调节，从而满足各种工业应用的需求。
高性能的变频器能够提高设备的效率，降低能源消耗。
2.2 多功能德力西变频器具备众多功能，如频率调节、电流限制、过载保护等，可以满足不同设备的多样化需求。
用户可以根据具体应用场景，灵活地设置变频器的参数。
2.3 可靠性德力西变频器经过严格的质量控制和多项安全测试，具备良好的可靠性和稳定性。
其稳定的性能保证了设备的正常运行，减少了故障和维修次数，提高了生产效率。
3. 安装步骤为确保德力西变频器的正常运行，用户在进行安装前需按照以下步骤进行操作：3.1 检查包装在开始安装之前，用户应仔细检查变频器的包装是否完好，并检查是否有损坏或遗漏的零部件。
如有问题，请及时联系供应商解决。
3.2 安装位置选择选择合适的安装位置，确保变频器远离高温、潮湿、腐蚀性气体等不利因素的影响。
同时，保证周围有足够的空间进行散热和维护。
3.3 连接电源将变频器正确地连接到电源，确保接线牢固可靠，避免引起电气故障和安全问题。
在连接电源之前，请务必断开电源开关。
3.4 连接电机根据设备的需要，将变频器与电机进行正确的连接。
确保接线正确、牢固，并压紧接线端子。
4. 使用方法德力西变频器的使用方法简单明了，请按照以下步骤操作：4.1 上电准备在通电之前，请确保所有的开关处于关闭状态，然后将电源开关打开。
4.2 参数设置根据设备的需要，设置好变频器的相关参数，如频率、电流限制等。
请参考变频器的操作手册进行具体设置。
4.3 启动变频器确保所有的参数设置正确后，按下启动按钮，观察变频器的启动过程。
德力西CDI9100-F变频器说明书
德力西CDI9100-F变频器说明书德力西CDI9100-F变频器说明书：第一章：引言1.1 目的本文档旨在提供德力西CDI9100-F变频器的详细说明，以帮助用户正确使用和维护该产品。
1.2 读者对象本说明书适用于所有德力西CDI9100-F变频器的使用者、安装与维护人员。
1.3 术语和缩写在本文档中，使用以下术语和缩写：- 变频器：指德力西CDI9100-F变频器- 用户：指使用或购买该变频器的个人或组织- 安装人员：指负责变频器安装和设置的人员- 维护人员：指负责变频器维护和故障排除的人员第二章：产品概述2.1 产品特点- 高效节能：采用先进的变频技术，有效降低能耗- 调速范围广：可灵活调整输出频率和转速- 控制精度高：采用精密控制算法，保证稳定的输出：：：（这里将详细介绍产品的特点、性能等信息）2.2 技术参数在本节中，将列出德力西CDI9100-F变频器的技术参数，包括输入电压范围、输出电流、功率因数等。
第三章：安装指南3.1 安全注意事项在本节中，将详细列出安装过程中需要注意的安全事项，包括接地要求、电气连接要求等。
3.2 安装步骤（这里将详细介绍变频器的安装步骤，包括放置位置选择、连接电源和设备等）第四章：操作指南4.1 控制面板介绍在本节中，将介绍德力西CDI9100-F变频器控制面板的各个按钮、指示灯和显示屏的功能和操作方法。
4.2 参数设定（这里将介绍如何设置变频器的各项参数，包括启动频率、最大输出频率、过载保护等）第五章：故障排除5.1 常见故障及解决方法（在本节中，将常见的故障和解决方法，帮助用户快速解决问题）第六章：维护与保养6.1 维护周期在本节中，将指导用户进行定期的维护与保养工作，包括清洁、润滑等。
6.2 故障排除（这里将介绍如何排除一些常见的故障）附件：1、德力西CDI9100-F变频器产品规格表2、德力西CDI9100-F变频器安装示意图法律名词及注释：（这里将列出在文档中出现的法律名词及相应的注释，以提供解释和参考）。
德力西变频器说明书CDI9200(自动生产线)
德力西CDI9200说明书。
致用户书
——现场安装运行注意事项
尊敬的用户:
感谢您选用德力西（杭州）变频器有限公司生产的 CDI 系列变
频调速器，为了您能更好的使用本产品，请注意以下几点：
1、变频器就位安装调试后,请对部件进行紧固会造成连接处发热引起火灾。
2、安装现场设计要合理,要保持良好的通风环境。
2
致用户书
常用接线图：
图一：外部启停、外部电位器调速图
图二：上升/下降端子控制频率
图三：恒压供水 PID 控制图（压力变送器） 图四：恒压供水 PID 控制图（远传压力表） 2
致用户书
图五：变频器多段速控制图
图六：变频器 4-20mA 输出图
图七：三线式保持控制方式 2
目录
目录
前 言....................................................................................................................... III 第一章 安全运行及注意事项 ............................................................................... 1
1
致用户书
体外来物体不能完全进入，没有防水保护。 7、对于存储时间超过半年以上的变频器，通电时应通过调压器缓慢 提升压供电，否则有触电爆炸的危险。 8、变频器到电机连线超过 50 米时，需增加交流输出电抗器，否则 变频器和电机都有损坏的危险。
尊贵的用户，为了您所使用产品能够长期安全运行，应对产品 认真仔细检查，定期进行停电清扫维护。如果在检查过程中遇到困 难，请来电来函告知我公司，我们的服务电话是：0571-85243785， 我们将根据您所遇到的困难派专业技术人员前往现场，协助贵单位 进行处理，确保产品的安全可靠运行。
德力西9600变频器说明书(第二版)
未经书面许可,不得翻印、 传播或使用本手册及其相 关内容，违者将对所造成的 损害追究法律责任。
目录
目录
前言 第一章 安全运行及注意事项 ·····································1 第二章 产品信息······················································3
3.1.1 变频器前盖的安装 ····································12 3.1.2 数字操作键盘的安装 ·································12 3.2 安装地点及空间的选择····································13 3.3 安装地点及空间的选择····································15 3.3.1 主回路输入侧的接线注意事项 ·····················15 3.3.2 主回路输出侧的接线注意事项 ·····················16 3.3.3 主回路输出侧的接线注意事项 ·····················18 3.4 控制电路的接线·············································20 3.4.1 控制电路端子排列及接线图 ·························20 3.4.2 控制电路端子的功能 ·································22 3.5 接地····························································24
输 运入 行信
号
启动信号 多段速度 加减速时间 紧急停止
德力西E系列__说明书
..
..
致用户书
——现场安装运行注意事项
尊敬的用户:
感谢您选用德力西（杭州）变频器有限公司生产的 E 系列变频调速器，为 了您能更好的使用本产品，请注意以下几点：
1、变频器安装就位调试前,请对部件进行紧固处理,特别是导线部分连接螺栓, 不紧固会造成连接处发热引起火灾。
2、安装现场设计要合理,要保持良好的通风环境。
4.3.1 键盘按键及功能.................................................................................... 47
4.3.2 数据...................................................... 51
4.2.1 试运行前的注意事项及检查 ............................................................ 46
4.2.2 试运行 ...................................................................................................... 47
专业 word 可编辑
..
..
..
4.1 操作方式的选择 ....................................................................................... 46
4.2 试运行及检查............................................................................................ 46
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 录目录序 言 (Ⅲ)第一章 安全运行及注意事项 (1)1.1 验收 (1)1.2 安全运行的注意事项 (1)第二章产品信息 (3)2.1 铭牌数据及命名规则 (3)2.2 技术规范 (4)2.3 CDI9100变频器系列 (5)2.4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (9)第三章变频器的安装与接线 (11)3.1 变频器的前盖与数字操作键盘的安装 (11)3.1.1 变频器前盖的安装 (11)3.1.2 数字操作键盘的安装 (11)3.2 安装地点及空间的选择 (11)3.3 外围设备和任选件的接线 (13)3.4 主回路的接线 (12)3.4.1 主回路接线图及其注意事项 (14)3.4.2 主回路输入侧的接线注意事项 (15)3.4.3 主回路输出侧的接线注意事项 (16)3.4.4 380V级主回路配线及所需配套的外围设备参考表 (17)3.5 控制电路的接线 (18)3.5.1 控制电路端子排列及接线图 (18)3.5.2 控制电路端子的功能 (20)3.6 接地 (21)第四章 键盘操作与运行 (22)4.1 操作方式的选择 (22)4.2 试运行及检查 (22)4.2.1 试运行前的注意事项及检查 (22)4.2.2 试运行 (22)4.2.3 运行前的检查 (22)4.3 键盘的操作方法 (23)4.3.1 键盘按键及功能 (23)4.3.2 键盘显示方式及组合功能 (24)4.3.3 查看/设定参数的方法(用数字键盘) (25)4.3.4 键盘设定频率的方法 (26)第五章 功能参数表 (27)第六章功能参数说明 (34)6.1 基本功能参数P00组 (34)6.2 辅助功能参数P01组 (42)6.3 输入输出端子与多段速运行功能P02组 (49)6.4 其他功能参数P03组 (60)6.5 显示功能参数P04组 (63)第七章故障排除 (64)7.1 故障的诊断与排除措施 (64)7.2 报警显示和解释 (64)7.3 电机故障和排除措施 (65)目 录目录附录1 定期维护及检查方法 (66)附录2 选件选用指南 (67)A2.1 交流电抗器ACL (67)A2.2 直流电抗器DCL (67)A2.3无线电噪声滤波器 (68)A2.4远方操作键盘 (68)A2.5回生制动单元及回生制动电阻 (69)A2.6漏电保护电路 (69)附录3 用于注塑机的改造说明 (70)A3.1 主回路端子接线图 (70)A3.2 注塑机变频节能改造的主电路的接线方法 (70)A3.3转换板接线方式 (70)A3.4主要参数调整 (71)附录4 RS-485通讯协议修正 (73)前 言前 言感谢您选用德力西（杭州）变频器有限公司生产的CDI9100系列变频调速器。
在使用CDI9100系列变频器之前,请您仔细阅读本手册，以保证正确使用。
不正确的使用可能会造成变频器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事故。
因此使用前应认真阅读本说明书，严格按说明使用。
本手册为标准附件，务必请您阅读后妥善保管，以备今后对变频器进行检修和维护时使用。
本手册除叙述操作说明外，还提供接线图供您参考。
如果您对本产品的使用存在疑难或有特殊要求，可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司总部客户服务中心，我们将竭诚为您服务。
本手册内容如有变动，恕不另行通知。
开箱时，请认真确认以下内容：1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。
2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或您的供货商联系解决。
警 告未经书面许可, 不得翻印、传播或使用本手册及其相关内容，违者将对所造成的损害追究法律责任。
第一章 安全运行及注意事项第一章 安全运行及注意事项CDI9100系列变频器安装、运行、维护和检查之前要认真阅读本说明书。
为了确保您的人身、设备及财产安全，在使用我公司的CDI9100变频器之前，请务必仔细阅读本章内容。
说明书中有关安全运行的注意事项分类成“警告”和“注意”。
：指出潜在的危险情况，如果没有按要求操作，可能会导致人身重伤或者死亡的情况。
：指出潜在的危险情况，如果没有按要求操作，可能会导致人身轻度或中度的伤害和设备损坏。
这也可对不安全操作进行警戒。
1.1 验收下表为检查项目：警 告注 意检查项目说明1. 变频器型号是否和订单上一致？ 检查变频器侧面铭牌上的型号。
2. 有无部件损坏?目测检查外观并核实运输期间无损坏。
3. 部件是否正确安全拧紧？取下变频器前盖。
用合适工具检查所有可视的部件。
4. 是否收到说明书？是否收到合格证、保修卡？变频器说明书、合格证、保修卡如果上述任一检查项目不满足，请和本公司或代理商联系1.2 安全运行的注意事项1.安装、维护作业只能由专业人员进行操作。
2. 核实变频器的额定电压必须和AC 电源电压等级相一致。
不遵守这一警告，当心会导致人身伤害或着火。
3. 切勿使AC 主回路电源和输出端子U ，V 和W 相连接。
连接时变频器会损坏，并且保修单失效。
4. 只能在装好面板后才能接通输入电源，通电时不要卸去外盖。
不遵守这一警告会导致电击。
5. 切勿触摸变频器内的高压端子。
不遵守这一警告会导致电击。
6. 因为有大量的电容泄露电流,应在断开电源至少5分钟后进行维护操作，否则有触电危险。
7. 电路通电时不要连接或断开导线及连接器。
不遵守这一条当心会导致人身伤害。
8. CMOS 元件容易被静电损坏，请不要触碰CMOS 元件。
9. 此变频器不能进行耐压试验。
这会引起变频器内部半导体元件的损坏。
防静电警 告第一章 安全运行及注意事项1. 上电前必须将盖板盖好,否则有触电和爆炸的危险。
2. 不要把输入端子混淆,否则有爆炸和损坏财物的危险。
3. 存贮时间超过半年以上的变频器,上电时应先用调压器逐渐升压,否则有触电和爆炸的危险。
4. 通电情况下, 不要用手触摸变频器的端子,否则有触电的危险。
警 告5. 应在断开电源10分钟后进行维护操作,此时充电指示灯彻底熄灭或确认正负母线电压在36V以下,否则有触电的危险。
6. 不要用潮湿的手操作变频器，否则有触电的危险。
7. 必须由专业人员更换零件.严禁将线头或金属物遗留在机器内,否则有发生火灾的危险。
8. 更换控制板后, 必须在运行前进行相应的参数设置,否则有损坏财物的危险。
1. 电机首次使用或长时间放置后使用，应做电机绝缘检查，建议采用500V电压型兆欧表，应保证所测绝缘电阻不小于5MΩ。
2. 若客户需要在50Hz以上运行时，请考虑机械装置的承受力。
3. 变频器在一些频率输出处若遇到负载装置的共振点，可通过设置变频器内跳跃频率参数来避开。
4. 不可将三相变频器改为两相使用。
否则将导致故障或变频器损坏。
注 意5. 在海拔高度超过1000米的地区，由于空气稀薄造成变频器散热效果变差，有必要降额使用。
此情况请向我公司进行技术咨询。
6. 标准适配电机为四极鼠笼式异步电机。
若非上述电机请一定按电机额定电流选配变频器。
7. 不要采用接触器通断来控制变频器的启停。
否则可能引起设备的损坏。
8. 请勿随意更改变频器厂家参数。
否则可能造成设备损坏。
第二章 产品信息第二章 产品信息2.1 铭牌数据及命名规则铭牌数据: 以型号CDI9100- G075T4为例：铭牌数据 型号说明CDI 9100 G 075 T4德力西变频器产品设计序号产品系列代号G：通用型GS1R5 = 1.5KW 075 = 75KW 500 = 500KW第二章 产品信息2.2 技术规范控制方法 空间电压矢量控制方式频率设定分辩率数字 : 0.01 Hz (100 Hz 以下), 0.1 Hz ( 100 Hz 以上) 模拟 : 0.05 Hz / 50 Hz, 输出频率范围:0 – 400 Hz 频率精度数字 : 最大输出频率的0.01 %模拟 : 最大输出频率的0.1 %V/F 比率 线性, 平方根, 任意 V/F 过载能力 额定电流150 % -1 分钟, 额定电流200% - 0.5 秒。
(特性与时间成反比) 控制 转矩补偿 手动转矩补偿 (0 - 30 %), 自动转矩补偿运行方式 键盘/ 端子 /RS485 通讯频率设定模拟 : 0 - 10V / 0~5V ，2~10V/-10V~+10V ，4 - 20 mA /0-20 mA数字 : 键盘/RS485 通讯启动信号 正转,反转 多段速度 至多可以设定8个速度 (使用多功能端子) 加减速时间0-6000秒，加减速时间可切换 加减速方式:线性, S 型 紧急停止 中断变频器的输出寸动 慢速运行 自动运行 通过设定的参数自动运行(7段速度) 输入信号故障复位 当保护功能处于有效状态时，可以自动复位故障状态。
运行状态频率检测等级，过载报警，过电压，欠电压，变频器过热， 运行，停止，恒速，自动程序运行故障输出触点输出 – 交流250V 1A, 直流30V 1A 输出信号模拟输出从输出频率，输出电流，输出电压中选择 (输出电压: 0 - 10V ，0~20mA ，4~20mA) 运行运行功能 直流制动，频率限制，跳频，滑差补偿，反转保护，PID 控制等变频器保护恒速过流、加速过流、减速过流、恒速过压、加速过压、减速过压、模块故障保护、欠压、过热、过载、外部故障保护、EEPROM 故障保护变频器报警 堵转防护，过载报警， 温度传感器故障。
保护功能 瞬间掉电小于15 毫秒：连续运行大于15 毫秒：允许自动重新启动运行信息 设定频率、输出电流、输出电压、母线电压、输入信号、反馈值、模块温度、输出频率、电机同步转速。
显示 键盘错误信息 当故障保护时的运行状态， 保存有4个故障历史信息。
环境温度 -10 ℃～ 40 ℃ 储存温度 -20 ℃～ 65 ℃ 环境湿度 最大90 % RH .(不结露) 高度/振动 1,000m 以下，5.9m/秒²(=0.6g)以下 环境应用地点 无腐蚀气体、易燃气体、油雾或粉尘及其它 冷却方式 强制风冷第二章 产品信息2.3CDI9100变频器系列400V电压等级系列型号额定电压额定功率额定输出电流适配电机0.75kW 2.5A 0.75kW CDI9100-G0R7T4 380-415v1.5kW 3.7A 1.5kW CDI9100-G1R5T4 380-415v2.2kW 5.5A 2.2kW CDI9100-G2R2T4 380-415v3.7kW 8.5A 3.7kW CDI9100-G3R7T4 380-415vCDI9100-G5R5T4 380-415v 5.5kW 13A 5.5kWCDI9100-G7R5T4 380-415v 7.5kW 17A 7.5kW11kW 24A 11kW CDI9100-G011T4 380-415v15kW 32A 15kW CDI9100-G015T4 380-415v18.5kW 37A 18.5kW CDI9100-G018T4 380-415v22kW 45A 22kW CDI9100-G022T4 380-415v30kW 60A 30kW CDI9100-G030T4 380-415v37kW 75A 37kW CDI9100-G037T4 380-415v45kW 90A 45kW CDI9100-G045T4 380-415v55kW 110A 55kW CDI9100-G055T4 380-415v75kW 150A 75kW CDI9100-G075T4 380-415v90kW 170A 90kW CDI9100-G090T4 380-415v110kW210A 110kW CDI9100-G110T4 380-415v132kW250A 132kW CDI9100-G132T4 380-415v300A 160kW160kWCDI9100-G160T4 380-415v340A 185kW185kWCDI9100-G185T4 380-415v200kW380A 200kW CDI9100-G200T4 380-415v420A 220kW220kWCDI9100-G220T4 380-415v250kW480A 250kW CDI9100-G250T4 380-415v280kW540A 280kW CDI9100-G280T4 380-415v600A 315kW315kWCDI9100-G315T4 380-415v375kW710A 375kW CDI9100-G375T4 380-415v780A 400kW400kWCDI9100-G400T4 380-415v870A 450kW CDI9100-G450T4 380-415v450kW970A 500kW CDI9100-G500T4 380-415v500kW第二章 产品信息220V电压等级系列型号额定电压额定功率额定输出电流适配电机CDI9100-G1R5T2 200-230v 1.5kW 7A 1.5kWCDI9100-G2R2T2 200-230v 2.2kW 10A 2.2kWCDI9100-G3R7T2 200-230v 3.7kW 16A 3.7kWCDI9100-G5R5T2 200-230v 5.5kW 20A 5.5kWCDI9100-G7R5T2 200-230v 7.5kW 30A 7.5kWCDI9100-G011T2 200-230v 11kW 42A 11kWCDI9100-G015T2 200-230v 15kW 55A 15kWCDI9100-G018T2 200-230v 18.5kW 70A 18.5kWCDI9100-G022T2 200-230v 22kW 80A 22kWCDI9100-G030T2 200-230v 30kW 110A 30kWCDI9100-G037T2 200-230v 37kW 130A 37kWCDI9100-G045T2 200-230v 45kW 160A 45kW660V电压等级系列型号额定电压额定功率额定输出电流适配电机CDI9100-G022T6 660-690v 22kW 28A 22kWCDI9100-G030T6 660-690v 30kW 35A 30kWCDI9100-G037T6 660-690v 37kW 45A 37kWCDI9100-G045T6 660-690v 45kW 52A 45kWCDI9100-G055T6 660-690v 55kW 63A 55kWCDI9100-G075T6 660-690v 75kW 86A 75kWCDI9100-G090T6 660-690v 90kW 98A 90kWCDI9100-G110T6 660-690v 110kW 121A 110kWCDI9100-G132T6 660-690v 132kW 150A 132kWCDI9100-G160T6 660-690v 160kW 175A 160kWCDI9100-G185T6 660-690v 185kW 198A 185kWCDI9100-G200T6 660-690v 200kW 218A 200kWCDI9100-G220T6 660-690v 220kW 240A 220kWCDI9100-G250T6 660-690v 250kW 270A 250kWCDI9100-G300T6 660-690v 300kW 340A 280-315kW CDI9100-G350T6 660-690v 350kW 390A 350kWCDI9100-G400T6 660-690v 400kW 430A 375-430kW CDI9100-G500T6 660-690v 500kW 540A 500kWCDI9100-G600T6 660-690v 600kW 600A 600kW订货说明：用户在订货时，请注明产品的相应的型号、规格。
