德力西变频器控制电路端子的功能
德力西9000系列变频器说明书.
目录目录目录 . (1)第一章序言 . ................. 3 1.1安全运行的注意事项 . .............................. 4 1.2 验收 ....................................................... 5 1.2.1验收检查 . (5)1.2.2检查铭牌数据 . ................................... 5第二章产品外形尺寸及规格 ...... 6 2.1产品外形尺寸 . ........................................ 6 2.2 CDI9000变频器系列规格 . (8)第三章变频器的安装及运行 ..... 10 3.1安装 (10)3.2 卸下和重新装上前盖 . ........................... 10 3.3 取下和重新装上数字操作键盘 ............. 10 3.4 选择安装变频器的环境 ........................ 11 3.5 安装间隙 .............................................. 12 3.6 接线 ..................................................... 13 3.6.1 主回路的接线 ................................. 13 3.6.2 外围设备和任选件的接线 . .............. 14 3.6.3 接地 ................................................ 18 3.6.4 控制电路的接线 ............................. 19 3.7 运行 ..................................................... 22 3.7.1 操作方式的选择 .. (22)3.7.2 试运行前的检查 ............................. 23 3.7.3 试运行 . ........................................... 23 3.7.4 运行检查 ........................................ 23第四章键盘操作 . .............. 24 4.1 键盘按键及功能 ................................... 24 4.2 键盘显示方式 . .. (25)4.2.1运行数据监视方式 ........................... 25 4.2.2 故障 /告警监视方式 . ........................25 4.2.3参数设定方式 . ................................. 25 4.3 查看 /设定参数的方法 (用数字键盘 ...... 26 4.4 设定频率的方法 ................................... 27 4.4.1 用数字键盘直接设定频率 . .. (27)4.4.2 用键盘电位器设定频率 (27)5.1 功能参数一览表 ................................. 28 5.2 参数设定准备 ..................................... 36 5.2.1 参数设定 ........................................ 36 5.2.2 开机显示画面选择(10-02 ......... 36 5.2.3 自设定显示功能选择 1(10-03 .. 37 5.2.4 自设定显示功能选择 2(10-04 .. 37 5.2.5 输入端子状态显示(00-12 ......... 37 5.2.6 输出端子状态显示(00-13 (37)5.3基本参数的设定 . ................................... 38 5.3.1 V/f特性的设定 . ............................... 38 5.3.2 频率限制 (01-07,01-08 . ................. 39 5.3.3 使用 2种加减速时间 ..................... 40 5.3.4 软启动特性(01-37 . ................... 41 5.4 运行指令 . ............................................. 41 5.4.1 模拟频率设定方式 ......................... 41 5.4.2 载波频率(01-26 ....................... 41 5.4.3 反转禁止 (02-21 .......................... 42 5.4.4 启动时直流制动时间(01-19 ..... 42 5.4.5 选择停止方式(02-16 ................ 42 5.4.6 滑差补偿增益 (01-23 . .................... 43第六章输入输出功能介绍 ....... 44 6.1 模拟表输出 .......................................... 44 6.2 多功能输出选择 . .................................. 44 6.3 频率检测 (03-10,03-11 ........................ 45 6.4 输入功能介绍 ...................................... 46 6.4.1 模拟输入 ........................................ 46 6.4.2 端子运行控制方式(02-17 . ........ 47 6.4.3 上电处理端子运行选择(02-19 . 48 6.3.4 复位启动方式选择(02-20 . ........ 48 6.4.5 点动频率(01-50 ....................... 48 6.4.6 使用多功能输入信号 . ..................... 49 6.4.7 定时器功能 .................................... 50 6.4.8 禁止加减速指令 ............................. 50 6.4.9 UP/DOWN(上升 /下降指令 ............ 50 6.4.10 计数器功能 .................................. 51 6.5 多段速度和程序运行 ............................ 52 6.5.1 多段速度的选择 .. (52)6.5.2 程序运行 ........................................ 53 6.5.3 摆频运行 . (57)6.6 PI控制参数 .......................................... 57 6.6.1 外部 V2给定值 (03-17, 03-18 (57)6.6.2 外部 IF 反馈值 (03-21, 03-22 . .... 58 6.6.3 反馈滤波时间 (03-24 . .. (58)6.6.4 PI调节误差极性 (05-01 ................. 58 6.6.5 PI调节方式最小运行频率 (05-09 . ..58 6.6.6 PI调节方式最大运行频率 (05-10 . .. 58 6.7 保护参数 . ............................................. 59 6.7.1过电压失速保护 (01-29 ................ 59 6.7.2能耗制动选择(06-06 ................. 59 6.7.3自动电压调整 AVR (01-16 . ........ 59 6.7.4 电流限制(01-27 ....................... 60 6.7.5 过转矩检测 .................................... 61 6.7.6 电机保护 . (62)目录6.8 其他功能 .............................................. 63 6.8.1 瞬时停电再启动选择(02-11 . ..... 63 6.8.2 追踪启动方式(02-13 ................ 63 6.8.3 跳跃频率 ........................................ 64 6.8.4 自动转矩补偿(01-14 ................ 64 6.8.5 节能控制(01-30 . ....................... 64 6.9 用 RS-485通信进行控制 ..................... 65 6.9.1 通信参数设定: ............................. 65 6.9.2 通信规格 ........................................ 65第七章故障 . .................. 66 7.1 故障诊断和排除措施 . ........................... 67 7.2 报警显示和解释 ................................... 68 7.3 电动机故障和排除措施 (69)附录 1: 技术规范 ............... 70附录 2: 定期维护及检查方法 . .... 71附录 3: RS-485通讯协议修正 .... 72附录 4: 用于注塑机改造的说明 . .. 76附录 5: 典型接线图 . ............ 79 A5.1. 外部按钮调速接线图 (79)A5.2. 外接电位器调速接线图 . .................... 80 A5.3. PID闭环控制接线图 .......................... 81 A5.4. 多段速控制接线图 ............................ 82 A5.5. RS485通讯接线图 . ........................... 83附录 6: 选件选用指南 . .......... 84 A6.1. 交流电抗器ACL ............................... 84 A6.2. 直流电抗器 DCL . .............................. 84 A6.3. 无线电噪声滤波器 ............................ 85 A6.4. 远方操作键盘 ................................... 85 A6.5. 回生制动单元及回生制动电阻 . ......... 86 A6.6. 漏电保护器 .......................................86附录 7:变频器知识问答 (87)第一章序言第一章序言感谢您选用德力西(杭州变频器有限公司生产的 CDI9000系列变频调速器。

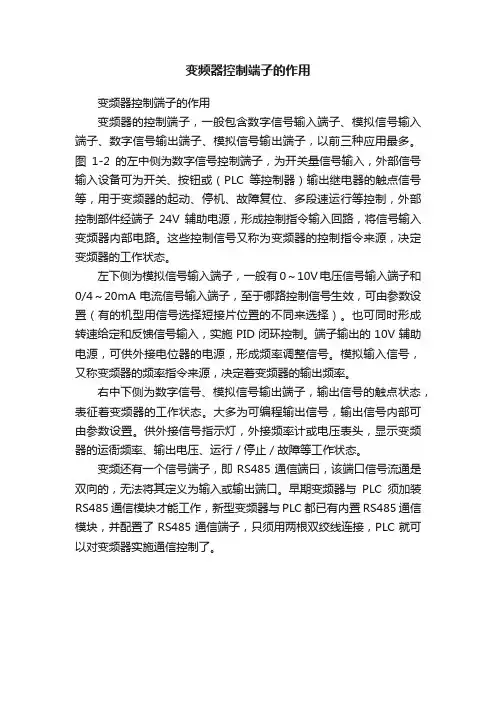

变频器控制端子的作用
变频器控制端子的作用
变频器控制端子的作用
变频器的控制端子，一般包含数字信号输入端子、模拟信号输入端子、数字信号输出端子、模拟信号输出端子，以前三种应用最多。
图1-2的左中侧为数字信号控制端子，为开关量信号输入，外部信号输入设备可为开关、按钮或（PLC等控制器）输出继电器的触点信号等，用于变频器的起动、停机、故障复位、多段速运行等控制，外部控制部件经端子24V辅助电源，形成控制指令输入回路，将信号输入变频器内部电路。
这些控制信号又称为变频器的控制指令来源，决定变频器的工作状态。
左下侧为模拟信号输入端子，一般有0～10V电压信号输入端子和0/4～20mA电流信号输入端子，至于哪路控制信号生效，可由参数设置（有的机型用信号选择短接片位置的不同来选择）。
也可同时形成转速给定和反馈信号输入，实施PID闭环控制。
端子输出的10V辅助电源，可供外接电位器的电源，形成频率调整信号。
模拟输入信号，又称变频器的频率指令来源，决定着变频器的输出频率。
右中下侧为数字信号、模拟信号输出端子，输出信号的触点状态，表征着变频器的工作状态。
大多为可编程输出信号，输出信号内部可由参数设置。
供外接信号指示灯，外接频率计或电压表头，显示变频器的运衙频率、输出电压、运行／停止／故障等工作状态。
变频还有一个信号端子，即RS485通信端曰，该端口信号流通是双向的，无法将其定义为输入或输出端口。
早期变频器与PLC须加装RS485通信模块才能工作，新型变频器与PLC都已有内置RS485通信模块，并配置了RS485通信端子，只须用两根双绞线连接，PLC就可以对变频器实施通信控制了。
德力西9600变频器说明书第二版
警告目录前言第一章安全运行及注意事项 (1)第二章产品信息 (3)2.1 铭牌数据及命名规则 (3)2.2 技术规 (4)2.3 CDI9600系列小功率矢量变频器 (6)2.4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (8)第三章变频器的安装及接线 (12)3.1 变频器前盖与数字操作键盘的安装 (12)3.1.1 变频器前盖的安装 (12)3.1.2 数字操作键盘的安装 (12)3.2 安装地点及空间的选择 (13)3.3 安装地点及空间的选择 (15)3.3.1 主回路输入侧的接线注意事项 (15)3.3.2 主回路输出侧的接线注意事项 (16)3.3.3 主回路输出侧的接线注意事项 (18)3.4 控制电路的接线 (20)3.4.1控制电路端子排列及接线图 (20)3.4.2 控制电路端子的功能 (22)3.5 接地 (24)第四章键盘操作与运行 (25)页脚.4.1 操作方式的选择 (25)4.2 试运行及检查 (25)4.2.1 试运行前的注意事项及检查 (25)4.2.2 试运行 (26)4.2.3 运行时的检查 (26)4.3 键盘的操作方法 (27)4.3.1 键盘按键及功能 (27)4.3.2 键盘显示方式 (27)4.3.3 查看/设定参数的方法（用数字键盘）·· 294.3.4 键盘设定频率的方法 (30)第五章功能参数表 (31)第六章功能参数说明 (47)6.1 基本功能参数P00组 (47)6.2 辅助功能参数P01组 (64)6.3 输入输出端子与多段速运行功能P02组 (78)6.4多段速运行功能P03组 (97)6.5 其他功能参数P04组 (106)6.6 显示功能参数P05组 (110)第七章故障排除 (111)7.1 故障的诊断与排除措施 (111)7.2 报警显示和解释 (113)7.3 电机故障和排除措施 (113)附录 RS-485通讯协议修正 (115)页脚.页脚.第一章 安全运行及注意事项CDI9600系列小功率矢量变频器安装、运行、维护和检查之前要认真阅读本说明书。
德力西CDI9000系列变频调速器使用说明书
附录 1: 技术规范 .............. 70 附录 2: 定期维护及检查方法 .... 71 附录 3: RS-485 通讯协议修正.... 72 附录 4: 用于注塑机改造的说明 .. 76 附录 5: 典型接线图 ............ 79
第三章 变频器的安装及运行..... 10
3.1 安装 ..................................................... 10 3.2 卸下和重新装上前盖 ........................... 10 3.3 取下和重新装上数字操作健盘 ............. 10 3.4 选择安装变频器的环境........................ 11 3.5 安装间隙 ............................................. 12 3.6 接线 .................................................... 13 3.6.1 主回路的接线 ................................ 13 3.6.2 外围设备和任选件的接线 .............. 14 3.6.3 接地 .............................................. 18 3.6.4 控制电路的接线............................. 19 3.7 运行 .................................................... 22 3.7.1 操作方式的选择............................. 22 3.7.2 试运行前的检查............................. 23 3.7.3 试运行 ........................................... 23 3.7.4 运行检查 ....................................... 23
变频器的主电路和控制端子的说明及连接
变频器的主电路和控制端子的说明及连接1.主回路端子的说明及接线2.控制回路端子说明及接线现在以三菱高性能、多功能的FR-E540为例来阐述。
该系列变频器的基本接线图如下图所示。
变频器的基本接线图1.主回路端子的说明及接线（1）主回路端子的说明如下表所示：主回路端子说明（2）主回路接线变频器的主接线①电源及电机接线的压着端子，请使用带有绝缘管的端子。
②电源一定不能接到变频器输出端上（U,V,W)，否则将损坏变频器。
③接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。
在控制台上打孔时，请注意不要使碎片粉末等进入变频器中。
④为使电压下降在2％以内，请用适当型号的电线接线。
⑤长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速相应电流限制功能降低，接于2次侧的仪器误动作等而产生故障。
⑥在端子＋,PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
⑦变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备（如AM收音机）。
⑧不要安装电力电容器，浪涌抑制器和无线电噪声滤波器（FR-BIF选件）在变频器输出侧。
这将导致变频器故障或电容和浪涌抑制器的损坏。
⑨运行后，改变接线的操作，必须在电源切断10分钟以上，用万用表检查电压后进行。
断电后一段时间内，电容上仍然有危险的高压电。
2.控制回路端子说明及接线（1）控制回路端子说明控制回路端子说明（2）控制回路接线控制回路接线说明如下：①端子SD,SE和5为输入出信号的公共端，这些端子不要接地。
请不要把SD-5端子和SE-5端子互相连接。
②控制回路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。
③由于控制回路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的接点或使用双生接点。
④控制回路的接线建议选用0.3mm2～0.75mm2的电缆。
变频器功能解析--变频器的外接端子及其控制功能
变频器功能解析－－变频器的外接端子及其控制功能1变频器的控制功能1.1基础概念变频器运行的控制信号也叫操作指令，如起动、停止、正转、反转、点动、复位等。
和频率给定方式类似,变频器操作指令的输入方式也有：(1)键盘操作即通过面板上的键盘输入操作指令。
大多数变频器的面板都可以取下,安置到操作方便的地方,面板和变频器之间用延长线相联接,从而实现了距离较远的控制,如图1所示。
图1面板操作(2)外接输入控制操作指令通过外接输入端子从外部输入开关信号来进行控制，如图2所示。
图2外接输入端子由于外部的开关信号可以在远离变频器的地方来进行操作，因此，不少变频器把这种控制方式称为“远控”或“遥控”操作方式。
变频器在出厂时，设定的都是键盘操作方式，用户如需要采用外接输入控制，在使用前必须通过功能预置进行选择。
1.2变频器对外接输入端子的安排外接输入控制端接受的都是开关量信号，所有端子大体上可以分为两大类:(1)基本控制输入端如运行、停止、正转、反转、点动、复位等。
这些端子的功能是变频器在出厂时已经标定的,不能再更改。
(2)可编程控制输入端由于变频器可能接受的控制信号多达数十种，但每个拖动系统同时使用的输入控制端子并不多。
为了节省接线端子和减小体积，变频器只提供一定数量的“可编程控制输入端”，也称为“多功能输入端子”。
其具体功能虽然在出厂时也进行了设置，但并不固定，用户可以根据需要进行预置。
常见的可编程功能如多档转速控制、多档加/减速时间控制、升速/降速控制等;例如，艾默生td3000系列变频器的多功能输入端子有8个(x1～x8)。
而可以预置的功能有33种;安川cimr－g7a变频器的多功能输入端子有10个(s3～s12)，而可以预置的功能多达78种。
2常用输入控制端的应用举例2.1升速、减速功能(1)功能含义变频器的外接开关量输入端子中，通过功能预置，可以使其中两个输入端具有升速和降速功能，称之为“升、降速(up down)控制端”。
