物理学中的低维材料研究
物理学中的低维材料研究随着科技进步的不断推进和物理学研究的不断深入，越来越多的新材料被发现，其性质也被人们所熟知。
本文将主要介绍低维材料的研究，探讨它们独特的物理性质及潜在应用。
低维材料是指其厚度在纳米级别的材料。
这些材料具有独特的物理性质，与其在三维空间中的形态有着显著的区别。
与其它材料相比，低维材料拥有非常大的比表面积，这意味着它们对周围环境更为敏感，同时也表明了其表面上原子和分子行为对整个材料的性质起着重要的影响。
在低维材料中，二维材料是当前研究的热点。
其中最为重要的是石墨烯。
石墨烯是一种碳原子排列成的单层平面晶体，具有卓越的机械、电学和热学性质。
由于其单层结构，所以石墨烯具有极高的柔韧性，并且能够有效地传递电子和热量。
这使它成为一种非常有前途的材料，可广泛应用于电子器件和纳米机器人等领域。
此外，二维材料中还有黑磷、Transition metal dichalcogenides (TMDs)、氧化铟等材料。
这些材料具有非常有趣的物理性质，如电学、光学性质等。
除了二维材料，现在还发现了一种三维材料，即“纳米栅”。
纳米栅材料中的原子排列方式与石墨烯类似，但其是多层的，因此也具有与石墨烯不同的物理性质。
纳米栅材料非常薄，其厚度在10-50 nm之间，因此对于光的传输和吸收具有非常重要的影响。
目前，研究人员已经在其上设计和制作了具有较高效率的光电转化器。
低维材料除了具有独特的物理性质外，还有广泛的应用价值。
如在电子器件中，各种高性能的学院场效应晶体管、开关、光电探测器、电子透明导电膜，纳米机器人等都可以基于低维材料来制造。
在能量领域，高效太阳能电池就是低维材料的一个重要应用。
此外，低维材料还可以用于化学催化、传感、生物医学和微波电子学等领域。
总的来说，低维材料的研究有着广泛的前景和应用，其不同于一般的材料的特殊物理性质和小尺寸特征使得其可以在各个领域中扮演重要的角色。
然而，研究低维材料仍然面临许多挑战，如制备、表征和应用等方面的挑战。

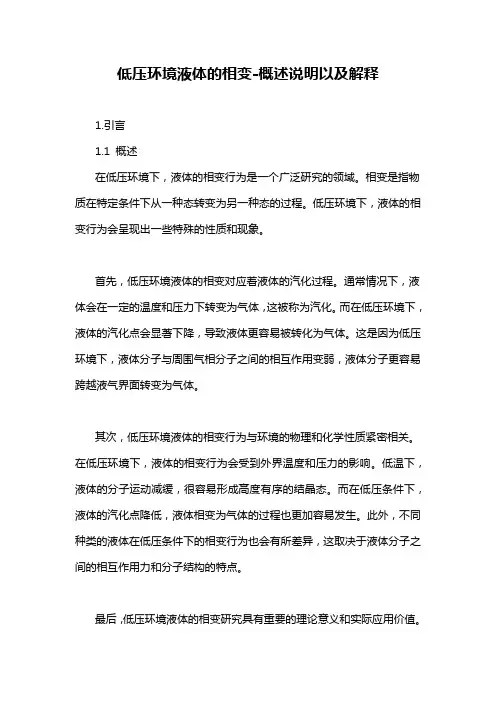

低压环境液体的相变-概述说明以及解释
低压环境液体的相变-概述说明以及解释1.引言1.1 概述在低压环境下，液体的相变行为是一个广泛研究的领域。
相变是指物质在特定条件下从一种态转变为另一种态的过程。
低压环境下，液体的相变行为会呈现出一些特殊的性质和现象。
首先，低压环境液体的相变对应着液体的汽化过程。
通常情况下，液体会在一定的温度和压力下转变为气体，这被称为汽化。
而在低压环境下，液体的汽化点会显著下降，导致液体更容易被转化为气体。
这是因为低压环境下，液体分子与周围气相分子之间的相互作用变弱，液体分子更容易跨越液气界面转变为气体。
其次，低压环境液体的相变行为与环境的物理和化学性质紧密相关。
在低压环境下，液体的相变行为会受到外界温度和压力的影响。
低温下，液体的分子运动减缓，很容易形成高度有序的结晶态。
而在低压条件下，液体的汽化点降低，液体相变为气体的过程也更加容易发生。
此外，不同种类的液体在低压条件下的相变行为也会有所差异，这取决于液体分子之间的相互作用力和分子结构的特点。
最后，低压环境液体的相变研究具有重要的理论意义和实际应用价值。
对低压环境下液体相变的深入研究，可以帮助我们更好地理解物质的基本性质和相互作用规律。
同时，这方面的研究也为工程和技术应用提供了一些新的思路和方法。
例如，在低温低压条件下制备高纯度的材料、研究液体的分子结构和性质、开发新型的能源储存和转换技术等方面都会受益于对低压环境液体相变行为的深入了解。
综上所述，低压环境液体的相变行为具有独特的特点和重要的研究价值。
随着科学技术的发展和对低压环境的深入探索，相信我们将能够更好地理解和利用低压环境液体的相变特性，为相关领域的发展和创新做出更大的贡献。
文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文将分为三个主要部分来探讨低压环境液体的相变。
在引言部分之后，我们将首先介绍低压环境液体的定义和特点，以便读者对该主题有一个整体的认识。
随后，我们将详细探讨低压环境液体的相变过程，包括相变的机理和影响因素等方面的内容。
《低维材料二》课件
分类
零维材料
如纳米颗粒和原子簇，具有很高的比表面积和量子效应。
一维材料
如纳米线和纳米管，具有较大的长宽比和较高的电导率。
二维材料
如石墨烯和过渡金属二卤化物，具有单原子层厚度和优异的力学 、电学和热学性能。
应用领域
能源领域
环境领域
低维材料在太阳能电池、燃料电池和锂电 池等领域具有广泛应用，可以提高电池的 能量密度和充放电性能。
磁学性能
总结词
低维材料的磁学性能表现在磁有序和磁激发等方面， 其磁学性质与材料尺寸、结构和环境密切相关。
详细描述
低维磁性材料在信息存储、自旋电子学等领域具有重 要应用前景。近年来，科研人员发现了一些具有优异 磁学性能的低维材料，如单层铁磁体和自旋阀材料。 这些低维材料在极低温度下仍能保持稳定的磁有序状 态，为发展下一代高密度磁存储器件提供了可能。此 外，低维磁性材料的磁激发行为也表现出独特的尺寸 效应和量子效应，为磁学研究领域带来了新的研究方 向。
02
法
物理法
物理气相沉积法
利用物理过程，如蒸发、溅射等，将 材料从源物质中分离出来，并在基底 上沉积形成低维材料。
机械剥离法
通过施加机械力将块体材料剥离成单 层或少层二维材料，如石墨烯的制备 常用此方法。
化学法
化学气相沉积法
利用化学反应在基底上生成低维材料 ，通过控制反应条件和基底温度等参 数，可实现不同低维材料的制备。
性能调控困难 低维材料的性能受到众多因素的 影响，如尺寸、形貌、结晶度等 ，对其性能的调控十分困难。
未来发展方向
提高稳定性
通过改进制备方法和后处理技 术，提高低维材料的稳定性，
使其在实际应用中更可靠。
规模化生产

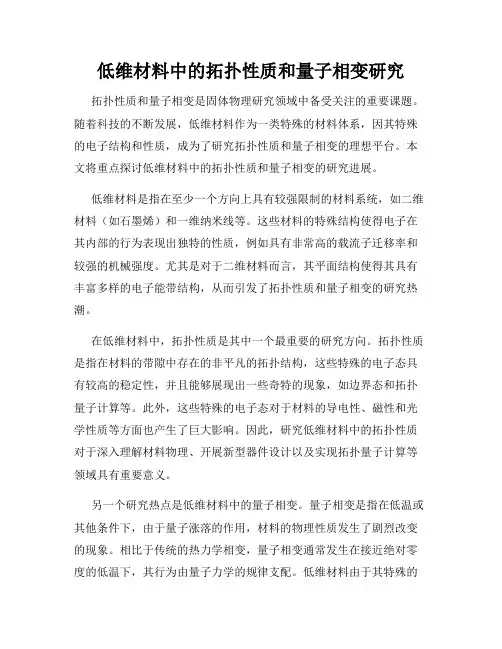

低维材料中的拓扑性质和量子相变研究
低维材料中的拓扑性质和量子相变研究拓扑性质和量子相变是固体物理研究领域中备受关注的重要课题。
随着科技的不断发展，低维材料作为一类特殊的材料体系，因其特殊的电子结构和性质，成为了研究拓扑性质和量子相变的理想平台。
本文将重点探讨低维材料中的拓扑性质和量子相变的研究进展。
低维材料是指在至少一个方向上具有较强限制的材料系统，如二维材料（如石墨烯）和一维纳米线等。
这些材料的特殊结构使得电子在其内部的行为表现出独特的性质，例如具有非常高的载流子迁移率和较强的机械强度。
尤其是对于二维材料而言，其平面结构使得其具有丰富多样的电子能带结构，从而引发了拓扑性质和量子相变的研究热潮。
在低维材料中，拓扑性质是其中一个最重要的研究方向。
拓扑性质是指在材料的带隙中存在的非平凡的拓扑结构，这些特殊的电子态具有较高的稳定性，并且能够展现出一些奇特的现象，如边界态和拓扑量子计算等。
此外，这些特殊的电子态对于材料的导电性、磁性和光学性质等方面也产生了巨大影响。
因此，研究低维材料中的拓扑性质对于深入理解材料物理、开展新型器件设计以及实现拓扑量子计算等领域具有重要意义。
另一个研究热点是低维材料中的量子相变。
量子相变是指在低温或其他条件下，由于量子涨落的作用，材料的物理性质发生了剧烈改变的现象。
相比于传统的热力学相变，量子相变通常发生在接近绝对零度的低温下，其行为由量子力学的规律支配。
低维材料由于其特殊的电子结构和尺寸效应，使得其在量子相变方面表现出了许多奇特的现象，如量子霍尔效应、量子阻挡态等。
研究低维材料中的量子相变不仅有助于揭示量子涨落的作用机制，也对实验结果的解释和相关材料的性能优化提供了指导。
为了研究低维材料中的拓扑性质和量子相变，科学家们采用了多种方法和技术。
其中，第一性原理计算方法被广泛应用于从头计算材料的电子结构和带隙拓扑。
同时，实验方面也开展了许多探究拓扑性质和量子相变的实验技术，如角分辨光电子能谱测量、量子霍尔效应测量等。
低 维 材 料 与 相 变 现 象 简 介
低维材料与相变现象简介(一) 低维材料：某些特殊材料的晶体结构含有异向性一维的线性链或二维的平面，这种材料即俗称为低维度材料(low-dimensional materials)。
由于这些材料晶体结构的特异性，故而造成许多低维度材料展现非常奇特的物理现象。
例如，这些材料中的电子被限制在一维的线性链或二维的平面上做传输，故他们的导电性会在某一(或二)晶格方向特别好，而在其它方向导电性明显较差。
那么立刻可能的问题是我们平时常见的铜线或金泊，是不是他们的导电性就只会在铜线线的方向或金泊平面的方向较好呢?答案是否定的。
因为在微小电子的世界，铜线或金泊仍然是三维的，电子的传输方向仍然是遵循古典的统计法则而四面八方都有可能。
除非铜线的直径或金泊的厚度小于电子的平均自由程(mean-free-path)，那么量子的效应才会显现出来。
低维度材料中，一维(或准一维)材料由于其特殊不对称的晶体结构，因而多种此类材料会随着温度的变化展现出各式各样有趣的相变(phasetransition)现象。
(二) 相变与临界现象：相变是有序和无序两种倾向矛盾斗争的表现。
相互作用是有序的起因，热运动是无序的来源，而系统永远趋向于最大乱度与最低能量。
在缓慢降温的过程中，每当一种相互作用的特征能量足以和热运动能量kBT 相比时，物质宏观状态可能发生变化。
换句话说，每当温度低到一种程度，以致热运动不再能破坏某种特定相互作用造成的秩序时，就可能出现一个新的相(phase)。
多种多样的相互作用，导致形形色色的相变现象。
愈是走向低温，更为精细的相互作用就得以表现出来。
而新相总是突然出现的，同时伴随着许多物理性质急剧变化。
譬如说，水(液态)在一大气压下于摄氏零度就会发生一相变现象而变成了冰(固态)，或于摄氏一百度变成了水蒸气(气态)。
对于水来说摄氏零度(或一百度)这一特殊温度我们称为临界温度(critical temperature)，而在临界温度时物质因相变而产生物理状态变化的现象称为临界现象(critical phenomena)。
材料中的相变现象与力学性能分析
材料中的相变现象与力学性能分析相变是指物质在一定条件下从一个相态转变为另一个相态的过程。
在材料科学中，相变现象不仅仅是物质结构的改变，还会对材料的力学性能产生重要影响。
本文将探讨材料中的相变现象以及其对力学性能的影响。
1. 相变的基本概念相变是物质从一个相态到另一个相态的转变过程，涉及到能量的吸收或释放。
常见的相变包括固态到液态的熔化、液态到气态的汽化、固态到气态的升华等。
相变过程中，物质的结构和性质都会发生改变，这些改变将直接影响材料的力学性能。
2. 相变与材料的力学性能相变会改变材料的晶体结构、晶粒尺寸以及晶体间的互作用力，从而影响材料的力学性能。
以金属材料为例，金属在结晶过程中会出现相变现象，如α相转变为β相等。
相变会影响晶体的晶界构造，进而影响抗拉强度、硬度以及韧性等机械性能指标。
3. 相变对材料的应力-应变行为的影响相变不仅改变了材料的晶体结构，还会对材料的应力-应变行为产生显著影响。
例如，固态材料在相变过程中会发生晶界移动，导致材料的宏观行为发生变化。
此外，相变过程中的体积变化也会导致内应力的产生，从而改变材料的应力-应变曲线。
4. 相变对材料的韧性和耐疲劳性的影响相变对材料的韧性和耐疲劳性也有重要影响。
相变过程中的组织结构变化会影响材料的断裂行为。
一些金属材料在相变过程中会出现孪晶结构，这种结构对材料的韧性和疲劳寿命具有显著影响。
5. 利用相变提高材料的力学性能相变不仅对材料的力学性能产生影响，也可以被利用来提高材料的性能。
例如，通过控制相变温度和速率，可以改变材料的组织结构，从而实现对材料力学性能的调控。
相变也可以用于制备具有优异力学性能的合金材料，如形状记忆合金。
6. 结语相变是材料科学中的一个重要研究领域，它不仅涉及到物质结构的转变，还直接关系到材料的力学性能。
通过对相变现象的深入研究，可以更好地理解材料的力学行为，从而提高材料的性能和应用领域。
相变的研究也为开发新型材料和改进现有材料提供了新的思路和方法。
低维磁性材料与磁性现象的探索
低维磁性材料与磁性现象的探索磁性材料一直以来都是材料科学中的重要研究方向之一。
磁性材料的发现和研究不仅有助于理解基础物理现象，还为各种应用领域提供了重要的基础材料。
近年来，随着纳米科技的快速发展，低维磁性材料逐渐成为研究的热点之一。
低维磁性材料是指在某一维度（一维、二维或者三维）上的结构具有特殊的磁性性质。
一维低维磁性材料是指材料的结构在一维上呈现出特殊的磁性行为，比如自旋链和自旋管等。
二维低维磁性材料则是在二维平面上呈现出特殊的磁性行为，比如自旋涡旋和拓扑磁结构等。
而三维低维磁性材料则是指在三维空间中，材料的结构在特定的方向上具有特殊的磁性行为。
低维磁性材料的研究主要是基于材料的结构、组成和作用力情况等因素进行的。
通过调控这些因素，可以精确地制备出特定的低维磁性材料，并研究其磁性行为。
这不仅对理论物理学有重要的意义，还有望在信息存储、传感器、磁学计算等领域应用中发挥重要作用。
例如，一维低维磁性材料自旋链的研究已经取得了显著的进展。
自旋链是一种一维的磁性结构，具有特殊的磁性行为，比如反铁磁和亚铁磁等。
研究人员通过制备特定的自旋链结构，成功实现了自旋链的控制和调控。
这为下一代磁性存储器的发展提供了可能。
而二维低维磁性材料的研究则主要集中在拓扑磁结构上。
拓扑磁结构是一种具有特殊的拓扑特性的磁结构，在二维平面上形成旋涡、磁单极子和磁孤子等特殊的自旋结构。
这些拓扑磁结构不仅有助于我们理解基本的自旋物理现象，还可以应用于自旋电子学和自旋电子存储器等领域。
三维低维磁性材料的研究则涉及到多种材料和结构的探索。
通过制备特定的三维磁性结构，可以实现特殊的磁性行为，比如反铁磁相变、强磁衍射和自旋输运等。
这些特殊的磁性现象对于理解磁性材料和开发磁性器件具有重要的意义。
总的来说，低维磁性材料是一个非常有潜力的研究领域。
通过对低维磁性材料的探索，我们可以深入理解磁性现象的基本原理，同时也可以开发出具有特殊功能和应用价值的磁性材料和器件。
低维材料的制备与性质
低维材料的制备与性质低维材料是指在至少一个维度上具有纳米或亚纳米级别的尺寸的材料，如二维石墨烯、一维纳米线、零维纳米颗粒等。
这些材料具有独特的物理、化学、电子学性质，因此引起了人们的极大关注。
本文将介绍低维材料的制备与性质。
一、二维材料的制备二维材料最典型的例子就是石墨烯，它是由单层碳原子构成的平面晶体结构。
石墨烯的制备方法可以分为机械剥离法、化学气相沉积法、化学还原法、流延法等。
机械剥离法是指用胶带等粘性物质剥离石墨，得到单层石墨烯。
这种方法简单易行，但是产量低，质量不稳定。
化学气相沉积法是在特定条件下，将气态的碳源化合物通过化学反应转化为石墨烯的方法。
这种方法可以批量制备，但是需要高昂的制备设备和技术。
化学还原法则是用还原剂对石墨氧化物进行还原反应，得到单层石墨烯。
这种方法简单易行，但是得到的石墨烯质量较差。
在流延法中，石墨烯由一片大块基底上生长，然后从基底上生长出来。
这种方法成本低，可批量生产。
二、一维材料的制备一维纳米线可以作为电子学器件、高灵敏度感知器、高效催化剂等材料。
纳米线的制备方法包括溶液法、气液固相生长法、气-液界面法等。
其中溶液法是纳米线制备的简单有效方法，被广泛研究。
通过将显微粒子、无机盐等成分溶解于适当的溶剂中，通过控制溶液中各种成分的浓度和温度等条件，可以得到晶体生长方向与大小相适应的纳米线结构。
气液固相生长法则是通过加热气体，从稀薄气体中将原子或分子沉积在基底表面形成纳米线。
气-液界面法则是由于溶液的挥发，固液界面上的成核几率增加，因而直接在这个界面上合成纳米线。
三、零维材料的制备零维材料是指尺寸在纳米级别的球形纳米粒子，这些材料具有很高的表面积，因而具有很好的催化、传感等性能。
纳米粒子的制备方法包括化学合成法、激光等离子体法、物理气相沉积法等。
化学合成法是将金属盐等化合物在一定条件下还原为金属纳米粒子。
这种方法操作简单，可以批量制备，但是粒子形状和大小控制较难。
激光等离子体法则是将激光束聚焦在金属表面，形成等离子体，通过化学反应从而得到金属纳米粒子。
低维材料
2. 场发射性质 将CVD方法制成的碳纳米管沉积在钥针尖上，测试这种材料的场发射特性。结果表 明这种材料可作为一种新型高效的场发射体。 用多孔阳极氧化铝(AAO)模板，进行化学 气相沉积成功制备出一种大面积高度取向、分立有序的由表面碳膜固定保持的碳纳米管 阵列膜。直接将它作为场电子发射体，发现它同样具有良好的场电子发射特性。这种原 料来源丰富、制备方法简便、成本低的场电子发射材料，对平板显示技术有良好的应用 潜力。 3. 热学性质 纳米碳管热学性能最令人注目的是，理论预测纳米碳管的导热系数很可能大于金刚 石而为世界上导热率最高的材料，不过，测量单根纳米碳管的热导是一件更加困难的事， 目前还没有获得突破。所有这方面的工作都是纳米碳管体材料的结果。将电弧法制备的 单层纳米碳管压成5mmX2mmX2mm的方块(相对密度为70％)，测得室温下未经处理的 纳米碳管块导热率为35w／m．K，远小于理论预测值。 显然，纳米碳管块间的空隙，纳米碳管之间的接触，都将极大地减小纳米碳管块的 导热率；而且．依据石墨的性质，纳米碳管沿轴方向与垂直于轴方向的导热能力应有很 大的不同。因此，该结果不能代表纳米碳管的实际导热率。正如单根纳米碳管的电导率 是纳米碳管体材料的电导率的50至150倍，如果单根纳米碳管的热导率也是如此，那末 纳米碳管导热率为1750—5800w／m.K。 利用x射线衍射和透射电子显微镜研究碳纳米管在5．5GPa下的热稳定性也取得重 要进展。根据以往的研究在常压真空条件下碳纳米管的热稳定性非常好，其结构在 2800℃以下可能并不发生变化。实验中发现，虽然在5．5GPa压力下冷压作用后碳纳 米管的微结构没有明显的改变，但在950℃既开始发生改变，转变成类巴基葱和类条带 结构．而在l150℃其结构转变成石墨结构。高压是这种转变的主要原因，高压可以促使 碳纳米管管结构的破裂，从而减小了它的热稳定性。
低维材料知识点总结
低维材料知识点总结低维材料的定义低维材料是指在至少一维空间中具有特定的尺寸约束的材料。
根据材料所受到的尺寸约束情况不同，低维材料可以分为一维、二维和零维材料。
一维材料是指只在一个维度上受到约束的材料，比如纳米线、纳米管等；二维材料是指只在两个维度上受到约束的材料，比如石墨烯、硼氮化物等；零维材料是指在所有三个维度上都受到约束的材料，比如纳米颗粒、纳米点等。
低维材料受到尺寸约束后，会出现一些独特的物理、化学和电子特性，因此具有广泛的研究价值和潜在的应用价值。
低维材料的分类根据低维材料的维度和结构特点，可以将其分为多种不同的类型。
其中，最为著名和研究最为深入的是一维和二维材料。
一维材料包括纳米线、纳米管、纳米棒等，其特点是在一维空间中具有明显的尺寸约束；而二维材料包括石墨烯、硼氮化物、二维过渡族金属硫化物等，其特点是在二维空间中具有明显的尺寸约束。
此外，还有一些特殊的低维材料，比如零维纳米颗粒、纳米点等。
每种低维材料都有其特定的结构和性质，因此需要采用不同的研究方法和技术来进行研究和应用。
低维材料的特性低维材料具有多种独特的物理、化学和电子特性，这些特性是由其特定的结构和维度所决定的。
首先，低维材料通常具有较高的比表面积，这使得其在催化、传感、吸附等方面具有优异的性能。
其次，低维材料具有较强的量子尺寸效应，这导致其在光学、电学、磁学等方面表现出与传统材料不同的性质。
此外，低维材料还具有优异的机械性能，比如高强度、高韧性等，这使得其在纳米材料、纳米器件等方面具有广泛的应用潜力。
总之，低维材料的独特特性使得其在多个领域具有广阔的发展前景。
低维材料的制备方法由于低维材料具有独特的结构和特性，因此其制备方法通常也较为特殊和复杂。
一维材料的制备通常采用化学气相沉积、溶液法、电化学沉积等方法；二维材料的制备则通常采用机械剥离、化学气相沉积、溶液剥离等方法；而零维材料的制备则包括光化学合成、热分解合成、溶液合成等多种方法。
低维材料中的序参量与拓扑相变
低维材料中的序参量与拓扑相变低维材料是一类具有特殊结构和性质的材料，在纳米科学和凝聚态物理领域备受关注。
其中，序参量与拓扑相变是低维材料中的两个重要研究方向。
序参量是指材料中具有一定对称性的有序排列现象，如磁性、超导性、铁电性等。
在低维材料中，由于尺寸效应和表面效应的影响，序参量表现出与宏观尺度上的材料不同的性质。
以磁性材料为例，低维磁性材料常常表现出具有强磁各向异性、磁性相互作用的减弱以及磁性相变的异常现象。
这些特殊性质不仅丰富了材料物理学的研究内容，还为应用于磁存储、传感器等领域提供了可能。
拓扑相变是指材料在不改变其对称性和环境条件的情况下，由于电子结构的变化而产生的物理性质的突变。
在低维材料中，由于量子效应的显著影响，拓扑相变表现出更加丰富和多样的特性。
最经典的例子是二维拓扑绝缘体，在拓扑绝缘态下，材料的表面电子态呈导体状态，而体内电子态呈绝缘状态，这一特性具有重要的应用潜力，可以用于开发新型电子器件。
低维材料中的序参量和拓扑相变之间存在着密切的关联。
以拓扑超导材料为例，这类材料同时展现出超导性和拓扑特性，在拓扑相变的条件下，其超导性质会发生显著的改变。
此外，序参量由于与电子自旋、电荷和轨道的耦合关系，也可能影响拓扑相变的出现和性质。
因此，深入研究低维材料中的序参量与拓扑相变之间的相互作用，对于揭示材料的基本物理机制和开发新型功能材料具有重要意义。
对于低维材料中序参量与拓扑相变的研究，近年来取得了许多重要进展。
例如，研究人员通过调控外界条件或利用界面效应进行序参量的调控，实现了低维材料中磁性的控制和调节。
同时，发现了新型的序参量相互作用现象，如拓扑序参量的同宿相互作用、旋转耦合引起的序参量竞争等，这些发现拓宽了序参量研究的领域。
在拓扑相变方面，通过合适的外界压力、应变等手段，可以显著改变材料的电子结构，实现从拓扑绝缘体到拓扑金属、拓扑绝缘体到普通绝缘体的相变。
这些相变现象的发现，为开发新型量子器件、实现拓扑电子学提供了基础。
材料物理学中的相变现象研究
材料物理学中的相变现象研究材料物理学是一个研究物质性质与物质结构之间关系的学科。
在材料物理学中，相变现象是一个重要的研究方向。
相变是指物质在一定条件下从一种形态转变为另一种形态的现象。
它是材料物理学中的一个重要研究领域，涉及到固体、液体和气体的相互转换，对于材料的性能研究有着重要的意义。
材料物理学中的相变现象可以分为多种类型，如固态相变、液态相变、气态相变等。
其中，固态相变是最为常见的一种相变类型。
固态相变是指物质在一定的温度下，从一种晶态到另一种晶态的转变。
固态相变有很多种，其中最为常见的是晶格变化相变和相变激发相变。
晶格变化相变指的是材料在温度发生变化时，其晶体结构也会发生变化。
这种相变是由于温度和压力等因素的影响，使得晶体的原子、离子或分子在晶体中的位置发生变化而引起的。
相变激发相变是指材料在另一种特殊条件下发生的相变，如电场、磁场、光场等。
固态相变的研究可以帮助我们更好地了解材料结构。
其中，晶格变化相变是最常见的固态相变研究。
晶格变化相变的研究方法主要有两种：实验和理论计算。
实验主要采用各种物理实验手段，如X射线衍射、中子衍射、光学显微镜等。
理论计算方法主要分为物理学和化学学两种。
物理学方法主要是应用量子力学、热力学、统计物理学等科学理论和数学方法来研究晶格变化相变的机理；化学学方法主要是分子建模和计算机模拟等方法来研究材料结构和性能。
除了固态相变，液态相变也是材料物理学中的研究领域之一。
液态相变是指处于固态和气态之间的一种相变状态，主要包括液晶相转变和溶解度相变。
液晶相转变是指由于物质的分子在液体中排列方式的不同而引起的相变，是比较复杂的相变方式。
溶解度相变是指溶液中溶质的溶解度随着温度或压强的变化而发生的相变，是一种比较普遍的液态相变。
液态相变的研究主要采用实验和理论相结合的方式。
实验主要是通过各种物理化学实验手段来研究液态相变的机理和特性。
理论研究主要是采用量子力学、统计物理学、化学动力学等理论方法来研究相变机理和特性。
低维材料的物理和化学性质
低维材料的物理和化学性质近年来，低维材料作为一种新型的材料，在物理和化学领域引起了广泛的关注。
低维材料指的是某些材料在至少一个方向上具有纳米级的厚度，特别是在二维（2D）和一维（1D）方面。
这些材料具有一些独特的物理和化学性质，因此在许多领域有着重要的应用和研究价值。
本文将介绍低维材料的物理和化学性质。
1. 低维材料的物理性质低维材料具有许多独特的物理性质，其中最著名的是量子限制效应。
该效应是指当材料在一个或多个维度上降至纳米级时，量子效应将成为该材料的主要物理效应之一。
这一效应使得低维材料在电学、热学、光学等方面表现出与传统材料不同的性质。
例如，石墨烯是一种典型的2D低维材料，由于其为单层碳原子的二维晶体，其电子行为被量子限制所支配。
因此，石墨烯具有非常高的电导率和热导率，同时还表现出强大的光学吸收能力。
此外，由于其具有非常高的可伸缩性和柔性，因此石墨烯还被广泛应用于新型柔性电子器件和传感器中。
此外，低维材料中的电子输运也是一个研究热点。
低维材料中的电子输运通常需要考虑量子隧穿效应、非平衡载流子效应等因素，并且要在复杂的杂质场中考虑这些效应，这使得低维材料的电学性质表现出复杂的性质。
2. 低维材料的化学性质除了物理性质外，低维材料还具有许多独特的化学性质。
低维材料的表面化学和界面化学是研究的重点之一，因为在这些材料中，表面和界面的能量通常比体积能量更高，这会导致表面吸附和反应的热力学和动力学条件与三维晶体不同。
例如，2D材料中具有的大量表面原子使得这些材料非常容易吸附分子和原子。
这种吸附作用常常导致材料表面的化学反应发生，进而改变材料的性质。
此外，低维材料在相变、合成、掺杂等方面具有独特的化学性质，这些性质可以为其在能源、电子学和生物医疗等领域的应用提供支撑。
3. 低维材料的应用价值由于低维材料具有独特的物理和化学性质，因此在许多领域已经得到了广泛的应用和研究。
下面将简单介绍其在一些领域中的应用。
低维材料的制备和性质研究
低维材料的制备和性质研究低维材料，是指材料中某一维度的尺寸很小，如石墨烯是一种二维材料，碳纳米管则是一种一维材料。
这些材料具有独特的物理、电学、化学等性质，因此引起了极大的关注。
低维材料的研究，不仅可以为材料科学、物理学、化学等领域提供新的研究思路和实验方法，还具有重要的应用价值。
一、低维材料的制备方法低维材料的制备方法主要包括自下而上法、自上而下法、机械法、物理气相沉积法等。
自下而上法是一种通过化学反应将原子和分子结合成低维结构的方法，常见的自下而上法有水热合成法、化学气相沉积法等。
自上而下法是一种通过制备大尺寸材料后，通过加工、分离等手段制备低维材料的方法。
机械法是一种通过机械削减、挤压、高压反应等方法制备低维材料的方法，如石墨烯的制备就采用了机械剥离法。
物理气相沉积法是一种通过物理气相反应制备低维材料的方法，如碳纳米管的制备就采用了化学气相沉积法。
二、低维材料的性质研究低维材料的性质研究主要包括结构、光学、电学、力学等方面。
首先，低维材料的结构研究是研究其晶体结构和晶格常数等基本结构信息，这些信息可以为材料设计和性能调控提供基础数据。
其次，低维材料的光学性质研究主要是研究材料的吸收、发射和散射等光学行为，这些性质在制备光电器件和纳米器件等方面具有重要的应用价值。
再次，低维材料的电学性质研究主要是研究电导率、电子结构和能带结构等电性相关的性质，这些性质在制备电子器件和传感器等方面具有重要的应用价值。
最后，低维材料的力学性质研究主要是研究材料的强度、韧性、弹性等力学性质，这些性质在制备纳米材料和弹性材料等方面具有重要的应用价值。
三、低维材料的应用低维材料除了在材料科学、物理学、化学等领域具有重要的研究价值外，还具有广泛的应用价值。
首先，在电子器件方面，石墨烯和碳纳米管在场效应晶体管、射频晶体管等方面具有广泛的应用。
其次，在光电器件方面，低维材料可以制备出高效率的太阳能电池、发光二极管等器件。
再次，在化学传感和生物医学方面，低维材料可以制备出高灵敏度的气体传感器、生物分子探针等传感器。
低维材料的物理性质研究及应用
低维材料的物理性质研究及应用随着科学技术的不断发展，人类对各种新材料的研究也在不断深入。
一个新兴的材料研究领域，便是低维材料的物理性质研究及其应用。
所谓低维材料，指的就是某些材料中的一维、二维或三维晶格结构的局部区域被挑选出来，单独拿出来研究。
下面我们将探究低维材料的物理性质研究及其应用，为人们更好地了解这个新兴领域提供参考。
一、低维材料的基础物理性质低维材料的最基础物理性质是其几何形态和电子结构的变化。
低维材料相比于三维材料，体现出了不同的电学和电磁学特性。
例如，三维材料中的电子呈现出成带状的分布，而二维材料中的电子则更类似于出现了电子气，出现了更为复杂的行为。
究其原因，低维材料中的电子只能在有限的空间范围内运动，其束缚作用更强，因此出现了独特的物理性质。
二、低维材料的特殊物理性质低维材料的特殊物理性质得到了广泛的研究。
其中最重要的表现在以下三方面：1、量子尺度效应低维材料的电子具有量子尺度的行为，对外界的微小变化更加敏感。
通过设计给它们施加一定量的压力、磁场和外电场等条件，就可以调整这个体系的电学和光学性质。
2、电子输运低维材料的电子输运过程中具有多种独特的行为，如在强耦合体系中的电子-光子共振和电子-声子共振，电子在材料中输运所表现的特殊行为，也为人类相关应用的设计提供了极大的可能性。
3、量子磁化效应在磁场的存在下，原子和电子的自旋很容易变得同步，形成量子磁化效应。
量子磁化效应在低维材料中表现得更为显著，这引发了人类对该现象的深入研究。
三、低维材料的应用前景低维材料的研究虽然还处于初级阶段，但已经在很多领域受到了广泛的关注和应用，包括电子器件和能源存储领域。
以下我们将重点探究以下两个应用领域：1、能源领域随着全球对清洁能源的需求不断增加，能源储存器件的需求也越来越大。
低维材料在能源储存器件领域的应用有很大的潜力。
例如，针对锂离子电池，通过使用低维材料作为负极材料，锂离子的导电性能得到了极大的提升。
低维材料(二)ppt课件
9
能弹性地承受较大的应变而无永久变形。试 验证明，晶须经4%的应变还在弹性范围内， 不产生永久形变，而块状晶体的弹性变形范 围却小于0.1%。
具有相当大的长径比。晶须的横断面多具有 六角形、斜方形、三角形或薄带形, 不同于 玻璃纤维或硼纤维具有圆形横断面, 大大增 加了长径比，其长径比都在30 以上，能满足 增强塑料、防火板材对长径比(大于30)的要 求, 使复合材料获得很高的强度和性能。
ppt课件完整
16
按VS机制生长的部分晶须
晶须种类 制备方法
原料
Al2O3 β-SiC
AlF3水解法 碳热还原法
AlF3, H2O C，高岭土
莫来石 气相法
Al2O3, AlF3
莫来石 溶胶-凝胶法 铝硅干凝胶，AlF3
莫来石 热处理法
铝硅玻璃，AlF3
Sn
自发反应
Sn
h-BN
热处理法
h-BN，N2
ppt课件完整
23
按照晶须生长状况可分为三个级别：①生 长单一材料的晶须；②在单晶基体上沿某 结晶学取向控制生长；③在基体上控制生 长出具有一定直径、高度、密度和排列的 晶须。
通常作为复合材料增强体的晶须，只需要 第一级较简单水平。对于某些特殊用途的 半导体材料才需要二、三级生长水平。
现已从100种以上的材料制备出相应的晶须， 其中包括金属、氧化物、碳化物、卤化物、 氮化物、石墨以及有机化合物。
(3) 优良平滑性及化学稳定性
晶须增强工程塑料膨胀系数及成型收缩率 小，有极高的尺寸精度和光洁的平滑表面, 远远超过碳纤维和玻璃纤维增强材料制品。
(4) 再生性能好
用晶须增强的复合材料有良好的重复使用 性。实验表明：添加晶须的复合材料经多 次加工，热稳定性好，力学性能变化也不 大, 再生循环使用性能好。
第三章 低维材料(一)
表面效应影响物质性质的方面：表面能增 加，提供数目众多的表面反应活性中心。 表面原子具有更低的对称性，使表面自旋 结构不同于体内，可以形成非共线的自旋 构型，导致纳米颗粒的磁性、热力学性质 和超导性发生变化，且出现各向异性。
库伦阻塞效应
库仑堵塞效应是20世纪80年代介观领域所发现的 极其重要的物理现象之一．当体系的尺度进入到 纳米级，体系的电荷是“量子化”的，即充电和 放电过程是不连续的，充入一个电子所需的能量 Ec为e2/2C，e为一个电子的电荷，C为小体系的电 容，体系越小，C越小，能量Ec越大．我们把这 个能量称为库仑阻塞能．换句话说，库仑阻塞能 是前一个电子对后一个电子的库仑排斥能，这就 导致了对一个小体系的充放电过程，电子不能集 体传输，而是一个一个单电子的传输． 库仑堵塞效应：小体系中的单电子输运行为．
零维材料
所谓超微粒子，通常是指粒子尺寸介于普通 微粉(powder)与原子团簇(cluster)之间的一种 中间物质态，是存在于宏观与微观之间的 “介观体系”，是人类认识世界的一个新的 层次。 超微粒子，又称超微颗粒或超细粒子、超细 颗粒、超微细颗粒等等，都源于英文 “ultrafine”和“superfine”。 超微粒子的尺寸下限与原子团簇相交汇，普 遍认为是1nm量级。超微粒子的上限有不同 认识，定义为0.1μm、0.5 μm 、1 μm 、3 μm 乃至10 μm”、30 μm的皆有之。现金材料领
随着量子效应的产生，当材料粒径变小，其能 级间隙逐渐扩大。主要原因在于：当粒径减小 时，电子与价带中空穴的距离也隨之变小而产 生量子限阈效应(Quantum Confinement)，此效 应造成非连续性电子能态的量子化。
小尺寸效应
低维磁性材料的物性研究
低维磁性材料的物性研究1.1.1低维磁性材料的物理特性在磁性绝缘体材料中,局域在原子位置的磁动量之间有相互的短程关联作用。
尽管磁性原子所在位置是在三维晶体(3D)结构中,但是磁动量间的相互作用使得可以获得具有低维磁性的磁性材料。
在一维(ID)或二维(2D)磁晶体局域磁矩之间的相互作用表现出高度各向异性。
虽然磁性粒子均勾分布在整个结构中,但是相邻磁性粒子之间仅在一个方向(ID体系)或仅在两个方向(2D 体系)存在强烈的相互作用,如CuGeOs,SrCuCh,NaVaOs, Sri4Cu2404i,(VO)2P207等材料。
一维或二维体系的物理性质与3D体系的物理性质显著不同,一维磁链化合物具有一些特殊的性质比如自旋-皮尔斯相变,即顺磁态与輔合晶体结构畸变的磁有序态之间的相变。
二维体系中的磁有序转变可能会伴随着电荷有序和晶体结构涨落。
包含两条或三条相互親合作用的自旋链(自旋梯子)的晶体会表现出动力学行为特征。
低维磁性材料的另一个重要特征是长程有序的缺失,任何温度都存在连续的对称性,甚至在基态时都没有出现长程磁有序。
在三维世界里,自发的有序转变出现在极低的温度下,例如液体凝聚成具有周期性的固体,磁矩形成铁磁或者反铁磁构型排列等。
在绝对零度的条件下,最低能级态决定了系统的稳定性,但是当处于有限温度时,则是由自由能的最小值决定有序的序参量是有限值还是被热涨落彻底压制。
由温度造成的这种不稳定效应在一维情况下表现得更加显著。
二维或者更高维的伊辛模型在有限的临界温度以下出现长程有序。
一维的情况下,由于热涨落破坏了超过有效关联长度的自旋关联,长程序将不再存在。
这种涨落在连续序参量的情况下具有更为显著的效应。
经典自旋模型中出现在绝对零度的长程有序在对应的量子模型中未必是真实的。
例如自旋S=1/2的量子XY和海森堡模型的自旋关联是幕级数衰减的,甚至伊辛自旋链在足够强的横向磁场的作用下都会变成无序。
后者启发了人们可以通过外加磁场驱动系统经过量子临界点,即在绝对零度与量子涨落相关的二级相变。
低维材料的电学与光学性质研究
低维材料的电学与光学性质研究低维材料是指尺寸在纳米或次纳米级别的材料。
由于其在几何形状和内部结构上的特殊性质，低维材料表现出非常独特的电学和光学性质，使它们成为极具应用潜力的研究领域。
本文将深入讨论低维材料的电学和光学性质研究。
一、低维材料的基本性质低维材料是指具有几何形状或者结构特殊性质的材料，可以形成一维、二维或三维结构。
在这其中，二维材料就是指图形或薄板状的材料。
例如，石墨烯就是最具代表性的二维材料之一，它包含一系列的碳原子，具有六角形的排列方式。
低维材料还具有其他一些具有特殊性质的属性：1. 强制性量子限制这是指在低维材料中，由于几何形状和电学性质，电子受到强制性的限制，所以产生了量子效应。
这使得材料中的电子的行为非常不同。
例如，量子限制会使得材料中的电子具有非常低的能量和无限电阻。
2. 表面效应由于低维材料具有特殊的几何结构，它们具有很高的表面积。
这使得低维材料在接触、反应或吸附时具有非常强烈的表面效应。
三、低维材料的电学性质低维材料的电学性质是其研究中的一个非常重要的方面。
让我们来看一下低维材料的一些重要电学性质：1. 器件性质低维材料常常可以构建具有特殊器件性质的材料。
例如，二维材料中的电子可以形成不同的寿命和行为特征，因此可以用来构建各种不同的器件。
例如，石墨烯可以非常方便地被构建成具有局域电场功效的器件，这种器件在光学中有广泛的应用。
2. 电荷功效电荷功效是指由于电子离子和分子间的相互作用导致的改变电极表面状态的现象。
由于低维材料的电子行为非常不同，所以它们对电极材料和其他电学材料的影响也非常不同。
例如，图案滑移区石墨烯(Elemental sheets of graphitic carbon arranged in a specific pattern)可以构建成非常有效的电存储器件的基础。
3. 电导率低维材料由于量子限制会使其具有非常低的电导率。
这使得低维材料在用于电学器件时需要受到特别的考虑。
低维材料物理与化学
低维材料物理与化学低维材料物理与化学是材料科学领域的一个重要分支，研究的是具有纳米尺度的二维（2D）和一维（1D）结构的材料的物理和化学性质。
这些材料的特殊结构和性质使其在各种领域中具有广泛的应用潜力，如能源存储、光电子学和催化剂等。
本文将介绍低维材料物理与化学的基本概念、研究方法和应用前景。
一、低维材料的概念低维材料是指在至少一个维度上具有纳米尺度的材料。
常见的低维材料包括二维材料和一维材料。
二维材料是由单层或几层原子组成的材料，典型的例子是石墨烯。
一维材料则是具有纳米尺度的长宽比的材料，如纳米线和纳米管。
二、低维材料的物理性质低维材料具有许多与体材料不同的物理性质，这是由于其特殊的结构和尺寸效应所导致的。
例如，二维材料具有优异的机械强度、热导率和光电性能。
一维材料则具有高度有序的结构和优异的电子输运性能。
这些特殊的物理性质使得低维材料在纳米电子器件、传感器和催化剂等领域具有广泛的应用前景。
三、低维材料的化学性质低维材料的化学性质也与体材料不同。
由于其高表面积和表面活性位点的存在，低维材料在化学反应中具有更高的反应活性和选择性。
例如，二维材料可以作为催化剂用于电化学水分解和CO2还原反应，具有重要的能源转换应用潜力。
一维材料则可以用于制备高效的光催化剂和电催化剂，用于太阳能和燃料电池等能源领域。
四、低维材料的研究方法研究低维材料的物理和化学性质需要使用一系列的实验和理论方法。
实验方面，常用的方法包括扫描电子显微镜、透射电子显微镜和原子力显微镜等表征技术，以及光谱学和电化学测试等物性测试。
理论方面，常用的方法包括密度泛函理论和分子动力学模拟等计算方法，以解释实验结果并预测新材料的性质。
五、低维材料的应用前景低维材料在能源存储、光电子学和催化剂等领域具有广泛的应用前景。
例如，二维材料可以用于制备高性能的锂离子电池和超级电容器，具有高能量密度和长循环寿命。
一维材料则可以用于制备高效的太阳能电池和光电催化剂，具有高光电转换效率和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低维材料与相变现象简介
(一) 低维材料：
某些特殊材料的晶体结构含有异向性一维的线性链或二维的平面，这种材料即俗称为低维度材料 (low - dimensional materials) 。
由於这些材料晶体结构的特异性，故而造成许多低维度材料展现非常奇特的物理现象。
例如，这些材料中的电子被限制在一维的线性链或二维的平面上做传输，故他们的导电性会在某一(或二)晶格方向特别好，而在其他方向导电性明显较差。
那麼立刻可能的问题是我们平时常见的铜线或金泊，是不是他们的导电性就只会在铜线线的方向或金泊平面的方向较好呢?答案是否定的。
因为在微小电子的世界，铜线或金泊仍然是三维的，电子的传输方向仍然是遵循古典的统计法则而四面八方都有可能。
除非铜线的直径或金泊的厚度小於电子的平均自由程(mean-free-path)，那麼量子的效应才会显现出来。
低维度材料中，一维(或準一维)材料由於其特殊不对称的晶体结构，因而多种此类材料会随著温度的变化展现出各式各样有趣的相变(phase transition)现象。
(二) 相变与临界现象：
相变是有序和无序两种倾向矛盾斗争的表现。
相互作用是有序的起因，热运动是无序的来源，而系统永远趋向於最大乱度与最低能量。
在缓慢降温的过程中，每当一种相互作用的特徵能量足以和热运动能量kBT 相比时，物质宏观状态可能发生变化。
换句话说，每当温度低到一种程度，以致热运动不再能破坏某种特定相互作用造成的秩序时，就可能出现一个新的相(phase)。
多种多样的相互作用，导致形形色色的相变现象。
愈是走向低温，更为精细的相互作用就得以表现出来。
而新相总是突然出现的，同时伴随著许多物理性质急剧变化。
譬如说，水(液态)在一大气压下於摄氏零度就会发生一相变现象而变成了冰(固态)，或於摄氏一百度变成了水蒸气(气态)。
对於水来说摄氏零度(或一百度)这一特殊温度我们称为临界温度(critical temperature)，而在临界温度时物质因相变而產生物理状态变化的现象称为临界现象(critical phenomena) 。
相变一般可以分为『连续相变』(continuous phase transition) 或『不连续相变』(discontinuous phase transition)。
(不)连续相变就是在相变点上不仅热力学函数(不)连续，而且这些热力学函数对温度的导数也(不)连续的相变。
连续相变的典型例子为超导相变(superconducting transition) ，而不连续相变的典型例子为物质的三态变化。
相变和临界现象是物理学中充满难题和意外发现的领域之一。
1911年，荷兰物理学家昂内斯(Onnes)在成功液化氦气三年后意外的发现：汞的电阻在绝对温标4.2 度左右(相当於摄氏负269 度)的低温度时急剧下降，以致完全消失（即零电阻），这即是人类第一次发现了超导相变。
早期的超导体研究中，大多数的超导体(superconductor) 是金属或是合金的材质，这类型超导体是由美国物理学家巴丁、库伯和施裡弗於1957 年首先提出的BCS (Bardeen - Cooper - Schrieffer)理论来解释超导发生的机制。
当材料在其超导态，电子会籍由晶格振盪(phonons)吸引另一带相反自旋与动量的电子而形成配对，称之为库伯对(Cooper pair)。
因此整体似乎凝结成电性的超流体，而具有低於非超导态的能量。
在1987 年朱经武等人发现的临界温度高达92K 的釔钡铜氧超导体之后，将超导体的临界温度大幅提升，但是却无法使用BCS 理论来有效解释这种新超导体形成的机制，因而带给物理学界极大的困难与挑战。
但实验证据显示此类氧化铜超导材料的超导性和其低维度的二维氧化铜平面结构息息相关。
除了超导相变之外，电荷密度波(charge-density-wave) ，自旋密度波(spin-density-wave) ，有序-无序
(order-disorder)及磁性(magnetic) 等，也是於低维度材料中常见的相变现象。
当此类材料发生相变后，材料之物理性质会產生巨大的改变，故人们可以利用材料物性的改变，设计出各种功能的元件应用於不同之装置中。
例如，超导相变 (superconducting transition) 可应用於电力载送，磁性相变(magnetic transition) 可应用於资料储存。
(三) 电荷密度波：
集体传输性质是固态物理中最有趣的领域之一，其中超导态及电荷密度波基态的形成是最好的例子。
理论中超导及电荷密度波都起因於费米面(Fermi surface)能隙(energy gap) 的形成，但超导的基态为零电阻而电荷密度波的基态却为绝缘体。
一般而言，电荷密度波多发现在低维度材料中，因为低维度材料拥有特殊异向的晶体结构和电子能带结构，以及较强的电子–声子相互作用。
图一：(a)一维的线性金属系统於正常的状态(原子等距分配)及其对应之电子能态。
(b) 皮尔斯(Peierls)预测之一维线性金属系统基态。
其晶格中原子远近-远-近交替分配，而使得其空间电荷密度有週期性分佈。
注意其电子能态图中系统於费米能量打开了一能隙，使得系统由金属变成了绝缘体。
其中电荷密度波的形成是一维线性材料於低温时典型的基态。
此类一维线性材料大多是绝缘体或半导体，少数有未填满的电子能带，因此呈现金属性。
德国理论物理学家皮尔斯(Peierls)於1955 年预测，一维的线性金属系统由於电子与声子相互作用而导致晶格不稳定，系统的基态不再如同正常晶格中原子等距分配[见图一(a)]，而是晶格中原子呈远-近-远-近的交替分配，而使得其空间电荷密度有週期性分佈[见图一(b)] 。
这『电荷密度波』的形成对於一维金属系统的物理性质有重大的影响，例如说系统的电子能态於费米能量(Fermi energy)打开了一能隙，使得系统由金属变成了绝缘体。
电荷密度波的形成似乎牴触了我们对於静电学定律的认知，因为若空间的电荷以远-近-远-近的交替分佈，系统的静电位能明显要比电荷以等距的分佈较高。
在前章已讨论过所有的系统均趋向於最低能量，所以在不考虑电子与声子相互作用下静电系统将自然趋向於电荷等距分佈。
但在考虑电子与声子相互作用后，电荷密度波的形成虽然提高了一维金属系统的静电位能，但由於系统的电子能态於费米能量附近形成能隙，而降低了一维金属系统的电子能态。
若降低的电子能量比提高的静电位能来的大，总的来说一维金属系统的总能量还是能籍由电荷密度波的形成而降低。
换句话说，如果一个系统电子能量的降低(费米能量附近形成能隙)可以弥补因晶格形变(电荷以远-近-远-近交替分佈)而提高的静电位能，那麼这个系统就可以藉由电荷密度波度波的形成来降低系统的总能量，於是系统将相变成新的态.『电荷密度波』态。
这类相变一般即称为皮尔斯相变(Peierls transition)或电荷密度波相变(charge-density-wave transition)。
很明显的系统晶格的形变不能太大，否则系统的静电位能损失太大而致使电子能量降低了也无法弥补。
这也就是电荷密度波相变大多发在於一维的金属系统的原因，因为一维材料中的线性排列电荷的最近邻只有左右两个，远比三维材料中电荷的最近邻为少，故若晶格发生同样程度的形变，一维材料所损失的静电位能也较三维材料少，更有利用电荷密度波相变的发生。
皮尔斯的这个理论预测一直等了将近二十年，於1974 年化学家们才第一次化合出了一维的金属系统，而皮尔斯所预测的电荷密度波相变的正确性才首次经由实验的证明而震撼了物理学界。
典型的电荷密度波材料结构如图二所示，一维的线性结构是他们共同的特徵。
图二：典型的电荷密度波材料结构图。
(a)K2Pt(CN)4Br0.3 .3.2H2O (b)(NbSe4)2I (c)K0.3MoO3。
这类材料的共同特徵为具有一维的线性或链状结构。
当材料发生电荷密度波相变时材料的物理性质会发生重大的改变。
其中电荷密度波材料典型相变特性便是材料的电阻率会在相变温度时突然增加而成为绝缘体，如图三(b)所示。
这个现象是由於系统的电子能态於费米能量附近形成能隙而造成的结果，故电荷密度波相变又俗称『金属-绝缘体相变』。
值得一提的是超导材料於超导相变温度时电阻率的改变和电荷密度波材料相反，其电阻率急剧下降，以致完全消失。
电荷密度波材料於相变时其它物理性质的变化，如比热见图三(a)。
图三：典型的电荷密度波材料结构图。
(a)K0.3MoO3 於180 K 发生电荷密度波相变时比热随温度的变化
(b)(NbSe4)2I (c)K0.3MoO3 於263 K 发生电荷密度波相变时电阻率随温度的变化。
至今人们经过二十多年的研究，数以千计的低维材料被科学家们化合出并被证实具有电荷密度波相变，这类的研究仍是物理学家们持续努力的课题。
