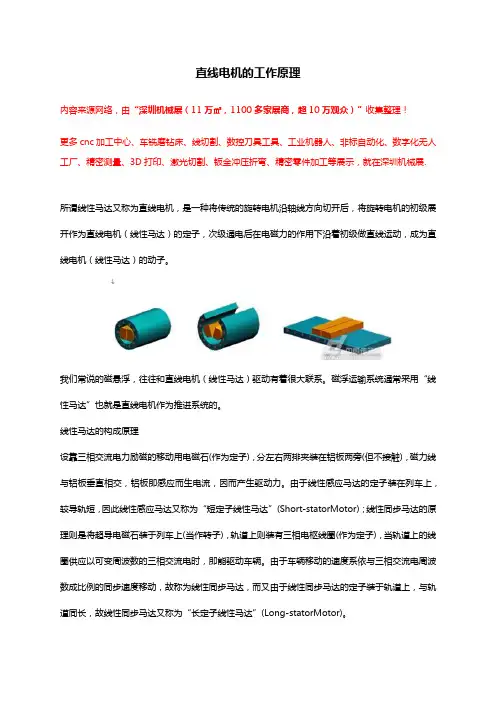

直线电机的工作原理【全面解析】
直线电机的工作原理内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.所谓线性马达又称为直线电机,是一种将传统的旋转电机沿轴线方向切开后,将旋转电机的初级展开作为直线电机(线性马达)的定子,次级通电后在电磁力的作用下沿着初级做直线运动,成为直线电机(线性马达)的动子。
我们常说的磁悬浮,往往和直线电机(线性马达)驱动有着很大联系。
磁浮运输系统通常采用“线性马达”也就是直线电机作为推进系统的。
线性马达的构成原理设靠三相交流电力励磁的移动用电磁石(作为定子),分左右两排夹装在铝板两旁(但不接触),磁力线与铝板垂直相交,铝板即感应而生电流,因而产生驱动力。
由于线性感应马达的定子装在列车上,较导轨短,因此线性感应马达又称为“短定子线性马达”(Short-statorMotor);线性同步马达的原理则是将超导电磁石装于列车上(当作转子),轨道上则装有三相电枢线圈(作为定子),当轨道上的线圈供应以可变周波数的三相交流电时,即能驱动车辆。
由于车辆移动的速度系依与三相交流电周波数成比例的同步速度移动,故称为线性同步马达,而又由于线性同步马达的定子装于轨道上,与轨道同长,故线性同步马达又称为“长定子线性马达”(Long-statorMotor)。
传统轨道运输系统由于使用专用轨道,并以钢轮作为支撑与导引,因此随着速度的增加,行驶阻力会递增,而牵引力则递减,列车行驶阻力大于牵引力时即无法再加速,故一直无法突破地面运输系统理论上最高速度每小时375公里的瓶颈。
虽然法国TGV曾创下传统轨道运输系统时速515.3公里的世界纪录,但因轮轨材料会有过热疲乏的问题,故现今德、法、西、日等国之高铁商业营运时速均不超过300公里。
因此,如要进一步提升车辆速度,必须放弃传统以车轮行驶之方式,而采用“磁力悬浮”(MagneticLevitation,简称“磁浮”Maglev)的方式,使列车浮离车道行驶,以减少摩擦力、大幅提高车辆的速度。

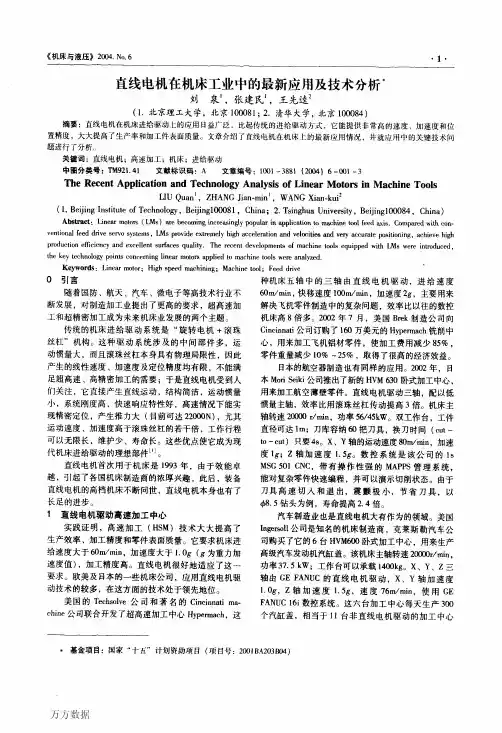

15-直线电机在机床工业中的最新应用及技术分析
・2・《机床与液压》2004.No.6的生产量。
当今世界最优秀的超高速机床,可能要数日本Mazak公司开发的HMC乃一660L了(见图1)。
主轴可在1.6s秒内从0加速到20000r/min;由GEFANUc直线电机驱动三轴,快移速度高达208m/min,加速度3.29,各轴在120m/min速度下进行高速加工,换刀时间只有2.4s“。
我国广东工业大学开发了感应宜线电机驱动的高速加工中心GD一3型,额定进给力2000N,最高速度达100In/min,定位精度达4“m”1o2003年4月,在北京举行的cIMT2003中国国图lMzak的HMc际机床展览会上,德国F3—660LGROB公司展出BZ500L高速卧式加工中心,主轴转速18000r/min,直线电机驱动x、Y、z三轴,行程均为630mm,快移速度120n∥min,加速度分别为19、1.29、3.49,换刀时间只有2.5s;直线电机由siemens制造。
参展的还有德国DMG公司的DMc64V立式加工中心,EMAG公司的VG110Ds立式车磨中心,都使用了直线电机驱动技术。
北京机电研究院展出了一台立式高速加工中心,直线电机驱动x、Y轴,快移速度60In/IIlin。
类似这些高速加工中心,代表着先进制造技术的未来发展方向。
2直线电机驱动超精密机床及其它机床尖端技术、微电子工业等离不开精密和超精密加工(uhraprecisioncutting)技术,如制造微型机器人,陀螺仪,大型太空望远镜的镜面,大规模集成电路、芯片等。
现在的超精密加工精度已经达到百分之几微米。
可采用液体静压轴承或空气静压轴承主轴,空气静压导轨,国际上空气导轨的直线度可达0.1一O.2仙n∥(250mm)。
直线电机用于超精密加工机床,可以获得很好的效果。
如美国Precitech公司的Nanofolm200,是两轴的超精密数控仿形机床,机床用的直线电机是M啊Automation公司制造,主要加工大型太空望远镜的镜面,使用金刚石刀具,压电晶体误差补偿技术,加工精度达到0.025斗m,获得镜面效果;速度范围大,在lu皿/s低速下无爬行。

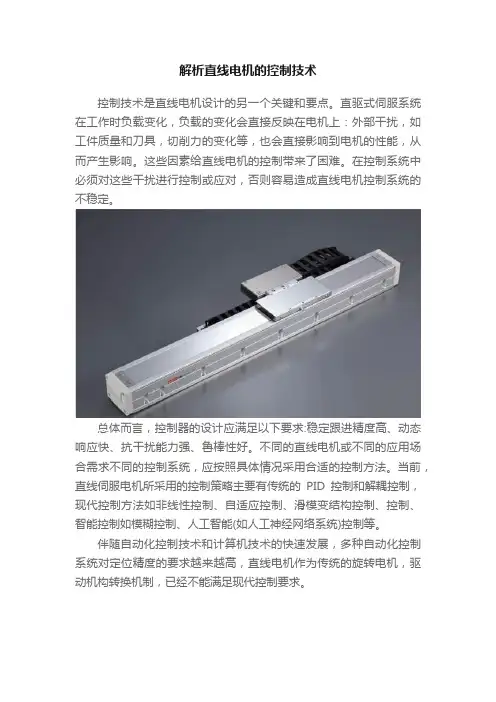

解析直线电机的控制技术
解析直线电机的控制技术
控制技术是直线电机设计的另一个关键和要点。
直驱式伺服系统在工作时负载变化,负载的变化会直接反映在电机上:外部干扰,如工件质量和刀具,切削力的变化等,也会直接影响到电机的性能,从而产生影响。
这些因素给直线电机的控制带来了困难。
在控制系统中必须对这些干扰进行控制或应对,否则容易造成直线电机控制系统的不稳定。
总体而言,控制器的设计应满足以下要求:稳定跟进精度高、动态响应快、抗干扰能力强、鲁棒性好。
不同的直线电机或不同的应用场合需求不同的控制系统,应按照具体情况采用合适的控制方法。
当前,直线伺服电机所采用的控制策略主要有传统的PID控制和解耦控制,现代控制方法如非线性控制、自适应控制、滑模变结构控制、控制、智能控制如模糊控制、人工智能(如人工神经网络系统)控制等。
伴随自动化控制技术和计算机技术的快速发展,多种自动化控制系统对定位精度的要求越来越高,直线电机作为传统的旋转电机,驱动机构转换机制,已经不能满足现代控制要求。

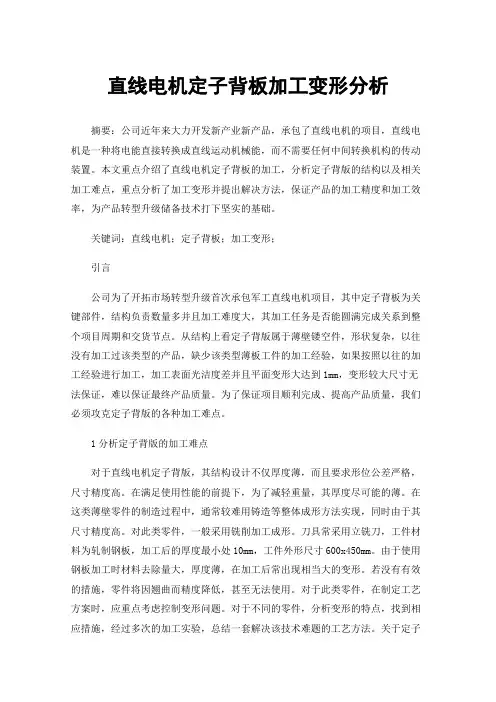

直线电机定子背板加工变形分析
直线电机定子背板加工变形分析摘要:公司近年来大力开发新产业新产品,承包了直线电机的项目,直线电机是一种将电能直接转换成直线运动机械能,而不需要任何中间转换机构的传动装置。
本文重点介绍了直线电机定子背板的加工,分析定子背版的结构以及相关加工难点,重点分析了加工变形并提出解决方法,保证产品的加工精度和加工效率,为产品转型升级储备技术打下坚实的基础。
关键词:直线电机;定子背板;加工变形;引言公司为了开拓市场转型升级首次承包军工直线电机项目,其中定子背板为关键部件,结构负责数量多并且加工难度大,其加工任务是否能圆满完成关系到整个项目周期和交货节点。
从结构上看定子背版属于薄壁镂空件,形状复杂,以往没有加工过该类型的产品,缺少该类型薄板工件的加工经验,如果按照以往的加工经验进行加工,加工表面光洁度差并且平面变形大达到1mm,变形较大尺寸无法保证,难以保证最终产品质量。
为了保证项目顺利完成、提高产品质量,我们必须攻克定子背版的各种加工难点。
1分析定子背版的加工难点对于直线电机定子背版,其结构设计不仅厚度薄,而且要求形位公差严格,尺寸精度高。
在满足使用性能的前提下,为了减轻重量,其厚度尽可能的薄。
在这类薄壁零件的制造过程中,通常较难用铸造等整体成形方法实现,同时由于其尺寸精度高。
对此类零件,一般采用铣削加工成形。
刀具常采用立铣刀,工件材料为轧制钢板,加工后的厚度最小处10mm,工件外形尺寸600x450mm。
由于使用钢板加工时材料去除量大,厚度薄,在加工后常出现相当大的变形。
若没有有效的措施,零件将因翘曲而精度降低,甚至无法使用。
对于此类零件,在制定工艺方案时,应重点考虑控制变形问题。
对于不同的零件,分析变形的特点,找到相应措施,经过多次的加工实验,总结一套解决该技术难题的工艺方法。
关于定子背版其产生变形的主要因素可分为以下三种,若没有有效的控制措施,零件将因翘曲而精度降低,甚至无法使用。
1.1定子背版毛坯采用40厚不锈钢板材料进行加工,材质为06Cr19Ni10奥氏体不锈钢,在加工时最薄的位置达到10mm,同时有很多方形通孔,因此在加工时工件材料去除量大,由于材料存在内应力,在去除大量材料后内应力得到释放后会出现较大变形;1.2由于产品结构设计原因,工件最终厚度很薄,随着加工不断去除余量,工件越来越薄,由于装夹力的原因会引起工件的变形,因此如果装夹力度过大、装夹方式不当也会产生较大变形;1.3工件在切削过程中会受到切削力,由于刀具与工件挤压摩擦会引起工件产生应力变形,而工件因加工去除材料变薄后的强度无法抗衡切削变形应力,因此会造成工件上拱变形。
直线电机
直线电机1、直线电机介绍:直线电机也称线性电机,线性马达,直线马达,推杆马达,在实际工业应用中的稳定增长,证明直线电机可以放心的使用。
上图直线电机明确显示动子的内部绕组、磁鉄和磁轨。
动子是用环氧材料把线圈压成的,而且,磁轨是把磁铁固定在钢上。
直线电机在过去的10年,经实践上引人注目的增长和工业应用的显著受益才真正成熟。
2、直线电机的原理:直线电机经常简单描述为旋转电机被展平,而工作原理相同。
动子是用环氧材料把线圈压缩在一起制成的,而且,磁轨是把磁铁(通常是高能量的稀土磁铁)固定在钢上。
电机的动子包括线圈绕组、霍尔元件电路板、电热调节器(温度传感器监控温度)和电子接口。
在旋转电机中,动子和定子需要旋转轴承支撑动子以保证相对运动部分的气隙,同样的,直线电机需要直线导轨来保持动子在磁轨产生的磁场中的位置。
和旋转伺服电机的编码器安装在轴上反馈位置一样,直线电机需要反馈直线位置的反馈装置--直线编码器,它可以直接测量负载的位置从而提高负载的位置精度。
直线电机的控制和旋转电机一样。
像无刷旋转电机,动子和定子无机械连接(无刷),不像旋转电机的方面,动子和定子位置保持固定,直线电机系统可以是磁轨运动或者推力线圈运动(大部分定位系统应用是磁轨固定,推力线圈运动)。
用推力线圈运动的电机,推力线圈的重量和负载比很小,然而,需要高柔性线缆及其管理系统。
用磁轨运动的电机,不仅要承受负载,还要承受磁轨的重力,但无需线缆管理系统。
直线和旋转电机上的机电原理是相似的,相同的电磁力在旋转电机上产生力矩作用在直线电机上产生直线推力。
因此,直线电机使用和旋转电机相同的控制和可编程配置。
直线电机的形状可以是平板式和U 型槽式,哪种构造最适合要看实际应用的规格要求和工作环境。
3、直线电机的优缺点:优点:直线电动机的特点在于直接产生直线运动,与间接产生直线运动的“旋转电动机,滚动丝杠”相比:(1)结构简单。
管型直线电机不需要经过中间转换机构而直接产生直线运动,使结构大大简化,运动惯量减少,动态响应性能和定位精度大大提高;同时也提高了可靠性,节约了成本,使制造和维护更加简便。
