P 向右移动时,电流表示数变小(请勿更改原有导线,导线不能交叉). (________)
(2)连接电路前,开关必须___.电路接通前,滑动变阻器的滑片 P 应该移至图中_____处 (选填“A”或“B”). (3)小林闭合开关后,发现电流表示数为零,但电压表有示数,此时电路中的一处故障是 待测电阻 Rx_____(选填“短路”或“断路”). (4)小林排除故障后,用滑动变阻器调节接入电路中的电阻,对应每次变化各测一次电流 值和相应的电压值并记录到表格中.有一次测量电流表的指针如图乙所示,其示数为 _____A;另一次测量电压表的指针如图丙所示,其示数为_____V.小林根据几组实验数据 计算出 Rx 的值,为了进一步减小误差,绘制了 Rx 的 U-I 图像. (5)另一组的小宇用相同的器材进行实验,并根据自己所记录的实验数据绘制了如图丁所 示的 U-I 图像.小林发现小宇绘制的 U-I 图像和自己绘制的 U-I 图像不同,你认为其原因是 _____;小林根据小宇的图像也可计算出待测电阻 Rx=_____Ω.(实验过程中电源电压保持 不变).
(2)小聪同学连接电路后闭合开关,移动滑动变阻器滑片 P 发现小灯泡始终不亮.电流表指 针无偏转,说明电路中存在断路性故障,而电压表指针明显偏转,说明电压表两端到电源 两极是通的,所以与电压表并联的小灯泡断路,故选 B. (3)小聪同学纠正错误后闭合开关,移动滑动变阻器滑片 P,使小灯泡正常发光,电流表示 数如图乙所示,电流表使用小量程,分度值为 0.02A,电流为 0.28A,则小灯泡的额定功率
【答案】
电阻(或电压表)短路 0.4 右 2 S2 v
S1
U
额(I
U额 R0
)
【解析】
【分析】
【详解】
物理九年级下册 电功率(篇)(Word版 含解析)

物理九年级下册 电功率(篇)(Word 版 含解析)一、初三物理 电功率 易错压轴题(难)1.P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中,琪琪和航航设计的电路如图甲所示,电源电压恒为4.5 V ,小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下:(1)她调节滑动变阻器,发现当电压表的示数为2.5 V 时,小灯泡不能正常发光,而航航发现了问题,于是继续向______(选填“左”或“右”)端调节滑动变阻器,使电压表的示数为______V 时,小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示,电流为______A ,小灯泡正常发光的电阻为______Ω;(2)琪琪将导线cd 的d 端改接到小灯泡a 端,重新测量小灯泡正常发光的电阻,闭合开关她发现电压表的指针________,原因是____________________;(3)她俩重新选择实验器材,不用电压表就测出了I 额=0.3 A 的小灯泡的额定功率,设计的电路图如图丙所示,请你将下列实验步骤补充完整,并计算出小灯泡的额定功率(电源电压恒定且未知,滑动变阻器的最大阻值为30 Ω):①将滑动变阻器的电阻调到最大,开关S 闭合,S 1________(选填“闭合”或“断开”),读出电流表的示数为0.2 A ,则电源电压为________V ;②开关S 闭合,S 1________(选填“闭合”或“断开”),调节滑动变阻器的滑片使电流表的示数为________A 时,小灯泡正常发光;③开关S 、S 1均闭合,滑动变阻器的滑片________,读出电流表的示数为0.4 A ; ④小灯泡额定功率P 额=________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知,电压表接在了滑动变阻器两端,所以当电压表的示数为2.5V 时,小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光,故继续向左移动滑动变阻,使小灯正常发光,则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即:使电压表的示数为2V 时,小灯泡正常发光。
物理九年级下册 电功率(篇)(Word版 含解析)

物理九年级下册电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.则小灯泡额定功率:()121U U UPR-额=。
在测量小灯泡的电阻的实验中,小灯泡的额定电压为2.5V.(1)为了测量更精确.电压表应选择的量程是0﹣_______(选填“3”或“15”)V.(2)小明按图甲连接好电路后,闭合开关,无论怎样移动滑动变阻器的滑片,发现小灯泡都不亮,电流表有示数,电压表无示数.则故障原因可能是小灯泡_______(选填“短路”或“断路”)(3)排除故障后,调节滑动变阻器滑片使电压表示数为2.5V,此时电流表的示数如图乙所示,为_______A.(4)接着调节滑动变阻器滑片,让电压逐次下调,使灯丝温度不断降低,小灯泡变暗直至完全不发光,测量数据如下表所示.1234567/V 2.5 2.1 1.7 1.30.90.50.1/A0.260.240.210.190.160.05UI实验次数电压电流综合分析可知,实验中滑动变阻器的滑片逐渐向_______(选填“左”或“右“)端滑动:随着灯丝温度降低,小灯泡的电阻值变_______(选填“大”或“小”).(5)小明还设计了如图丙所示的电路,测出另一小灯泡的额定功率.已知滑动变阳器R1的最大阻值为R0,小灯泡的额定电压为U额.请完成下列实验步骤:①闭合开关S,S1,调节R1的滑片,使电压表的示数为U额;②接着_______;③调节R1的滑片调至最左端,记下电压表示数U1;将R1的滑片调至最右端,记下电压表示数为U2,小灯泡额定功率的表达式:P=_______(用R0、U额,U1、U2表示)【答案】3 短路 0.3 左小保持变阻器R1的滑片位置不动,断开S1闭合S2,移动变阻器R2使电压表不变221UU R(U1﹣U2)【解析】【详解】(1)灯的额定电压为3V ,故为了测量更精确电压表应选择的量程是0﹣3V .(2)若小灯泡短路,灯不亮,电路为通路,电流表有示数,电压表没有示数,符合题意; 若小灯泡断路,则电压表串联在电路中,电流表没有示数,电压表与电源连通测电源电压有示数,不符合题意;所以故障原因可能是小灯泡短路;(3)排除故障后,调节滑动变阻器滑片使电压表示数为2.5V ,此时电流表的示数如图乙所示,电流表选用小量程,分度值为0.02A ,读数为0.3A ;(4)根据表中数据,电路中的电流越来越小,由欧姆定律,电路的总电阻越来越大,故实验中滑动变阻器的滑片逐渐向左端滑动; 根据由欧姆定律的变形式U R I=,计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω,所以随着灯丝温度降低,小灯泡的电阻值变小; (5)小明还设计了如图丙所示的电路,测出另一小灯泡的额定功率.已知滑动变阳器R 1的最大阻值为R 0,小灯泡的额定电压为U 额.请完成下列实验步骤:①闭合开关S ,S 1,调节R 1的滑片,使电压表的示数为U 额;②接着,保持变阻器R 1的滑片位置不动,再断开S 1闭合S 2,移动变阻器R 2使电压表示数不变;根据等效替代的原理知,此时R 2=R L ;③将R 1的滑片P 调至最左端,记下电压表的示数为U 1;再将R 1的滑片P 调至最右端,记下电压表的示数为U 2,在③中,将R 1的滑片P 调至最左端,R 1连入电路中的电阻为0,电压表的示数为U 1即为电源电压;再将R 1的滑片P 调至最右端,此时两变阻器串联,电压表的示数为U 2,即为R 2的电压,根据串联电路电流相等和欧姆定律可得:21220U U U R R -=, 解得: 22012U R R U U ; 根据2U P R=得小灯泡额定功率的表达式: ()222122220012==U U U P U U U R U R R U U =--额额额. 【点睛】2.重点是测量小灯泡电阻和电功率的实验,难点是最后一问缺少电流表时,结合滑动变阻器R 1的最大阻值,根据最后两次电压表的示数差可知滑动变阻器R 1的的电压,再结合欧姆定律把R 2表示出来,进而得出功率的表达式.体会实验中利用了等效法。
最新电功率知识点梳理及经典练习(超详细)(word)

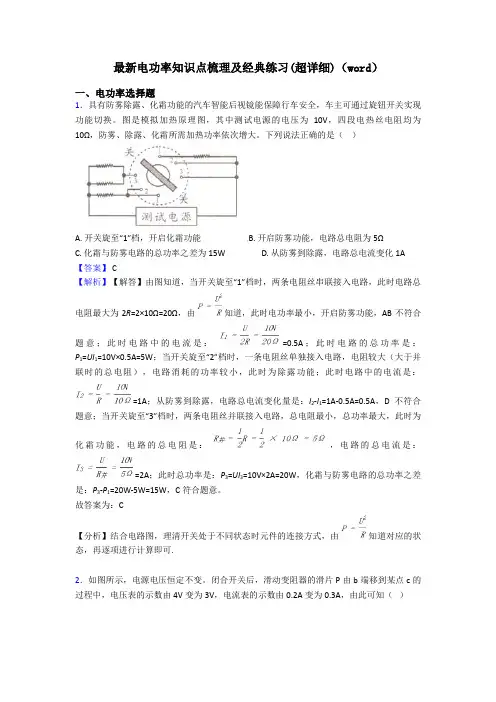

最新电功率知识点梳理及经典练习(超详细)(word)一、电功率选择题1.具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全,车主可通过旋钮开关实现功能切换。
图是模拟加热原理图,其中测试电源的电压为10V,四段电热丝电阻均为10Ω,防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是()A. 开关旋至“1”档,开启化霜功能B. 开启防雾功能,电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露,电路总电流变化1A 【答案】 C【解析】【解答】由图知道,当开关旋至“1”档时,两条电阻丝串联接入电路,此时电路总电阻最大为2R=2×10Ω=20Ω,由知道,此时电功率最小,开启防雾功能,AB不符合题意;此时电路中的电流是: =0.5A;此时电路的总功率是:P1=UI1=10V×0.5A=5W;当开关旋至“2”档时,一条电阻丝单独接入电路,电阻较大(大于并联时的总电阻),电路消耗的功率较小,此时为除露功能;此时电路中的电流是:=1A;从防雾到除露,电路总电流变化量是:I2-I1=1A-0.5A=0.5A,D不符合题意;当开关旋至“3”档时,两条电阻丝并联接入电路,总电阻最小,总功率最大,此时为化霜功能,电路的总电阻是:,电路的总电流是:=2A;此时总功率是:P3=UI3=10V×2A=20W,化霜与防雾电路的总功率之差是:P3-P1=20W-5W=15W,C符合题意。
故答案为:C【分析】结合电路图,理清开关处于不同状态时元件的连接方式,由知道对应的状态,再逐项进行计算即可.2.如图所示,电源电压恒定不变。
闭合开关后,滑动变阻器的滑片P由b端移到某点c的过程中,电压表的示数由4V变为3V,电流表的示数由0.2A变为0.3A,由此可知()A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时,10秒内R1产生的热量为12J【答案】 C【解析】【解答】解:由电路图可知,R1与R2串联,电压表测R2两端的电压,电流表测电路中的电流。
人教版九年级物理下册 电功率(篇)(Word版 含解析)

人教版九年级物理下册电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知,测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验,连接的电路如图甲所示,电源电压恒为3V,可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。
(1)请你用笔画线代替导线,把图甲所示的实验电路补充完整,并且使滑动变阻器连入电路的阻值最大;______(2)他将5Ω的定值电阻接入电路后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是电阻______(选填“短路”或“断路”);排除故障后闭合开关,调节滑动变阻器的滑片,达到实验要求时,电流表示数如图乙所示,电流为______A;(3)将5Ω的定值电阻换成10Ω的定值电阻后,闭合开关,应将滑动变阻器的滑片向_____(选填“左”或“右”)端移动,直到电压表的示数为______V为止,记录电流表的示数;(4)为了获得普遍规律,他想利用上述五个电阻分别单独接入电路,进行五次实验,则他选择的滑动变阻器的最大阻值不能小于______Ω;(5)完成上述实验后,小爽又设计了如图丙所示的电路,来测量一个小灯泡的额定功率。
已知小灯泡的额定电压为U额,电源电压为U,滑动变阻器A的最大阻值为R0,请完成实验步骤并写出表达式:①闭合开关S、S1,断开S2,移动滑动变阻器A的滑片,使电压表的示数为______,此时小灯泡正常发光;②闭合开关S、S2,断开S1,保持滑动变阻器A的滑片位置不变,______,使电压表的示数为U额,此时灯泡正常发光时的电阻就等于滑动变阻器______(选填“A”或“B”)接入电路的电阻;再保持滑动变阻器B的滑片位置不变,将滑动变阻器A的滑片移动到______(选填“左”或“右”)端,读出电压表的示数为U';③小灯泡的额定功率表达式为P额=______。
【物理】九年级物理电功率题20套(带答案)及解析精选全文

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1.下列家用电器中,正常工作一小时耗电接近1.2kW•h的是()A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW,四个选项中,电冰箱的功率约120W,电视机的功率约120W,台灯的功率约40W,故额定功率接近1.2kW的用电器是空调机.故答案为:A.【分析】根据功率的公式计算出此用电器的功率,再与选项中各用电器大约的功率比较,得出正确选项 .2.即将告别母校的你,认为校园生活中的物理量最符合实际的是()A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解:A、男子百米世界纪录略小于10s,学校运动会比赛中100m冠军的成绩约为12s,故A不符合实际;B、教室电脑的功率约为200W,故B不符合实际;C、中学生的身高在160cm左右,教室门高于中学生身高,约为2m=200cm,故C符合实际;D、夏天,室外温度可能超过35℃,教室内温度要低于35℃,不可能达到45℃.故D不符合实际.故选C.【分析】不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算,有的要进行单位的换算,最后判断最符合实际的是哪一个.3.如图所示,电源电压U为10V并保持不变,滑动变阻器规格为“20Ω 1A”。
闭合开关S,当滑片P移至最左端时,灯泡正常发光,电流表示数为0.5A;当滑片P移至中点时,电流表示数为0.4A.则()A. 电路消耗的最小功率为2.5WB. 滑片P在中点时,灯泡消耗的功率为2.4WC. 滑片P在中点时,灯泡消耗的功率为3.2WD. 滑片P在最左端时,2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解:滑片P在最左端时,电路中只有灯泡,灯泡正常发光,由I=得,灯泡正常发光时的电阻:R L==20Ω;滑动变阻器连入电路的电阻最大时,电路消耗的功率最小,假设灯泡电阻不随温度的变化,则P最小==2.5W;而实际上灯泡不正常工作时的电阻小于正常工作时的电阻,所以,电路消耗的最小功率不是2.5W;A不符合题意;(2)滑片P在中点时,电流表示数为0.4A,根据I=可得,此时滑动变阻器两端的电压:U滑=IR滑=0.4A× ×20Ω=4V,因串联电路电压规律可得此时灯泡两端的电压:U L′=U﹣U滑=10V﹣4V=6V,灯泡的实际功率:P L=U L′I=6V×0.4A=2.4W;B符合题意,C不符合题意;滑片P在最左端时,2min内电流通过灯泡做的功:W L =UI L t=10V×0.5A×2×60s=600J,D不符合题意。
初三物理电功率试题答案及解析

初三物理电功率试题答案及解析1.如图所示,电源电压不变,开关S1闭合后,灯泡L发光,电压表有示数;再闭合开关S2后,出现的情况是( )A.灯泡L的亮度不变B.电压表的示数变小C.电路的总电阻不变D.电路的总功率变大【答案】D【解析】开关S2闭合前灯泡与电阻串联,电路中的总电阻为它们的电阻之和,当开关S2闭合后,灯泡被短路而熄灭,电路中只有R工作,电压表测量电源电压,电路中的总电阻变成R,故总电阻变小,总功率变大。
2.把一个灯泡接到某电压不变的电源两端,灯泡的功率为100W。
将一个电阻R与这只灯泡串联后接到同一电源两端,灯泡的功率为64W,设灯丝电阻不变。
则电阻R消耗的功率是( )A.8WB.10WC.16WD.36W【答案】C【解析】PL =100W,PL′=64W,,解得:①U=I1PL=I2(R+RL)②由①②两式可得:,W。
3.一只标有“220V 200W”的电烙铁,为使电烙铁正常工作时的电功率为200 W,而在不工作时电烙铁的电功率为50W,使之不会完全冷却。
某同学设计了如图所示的电路,其中,S为单刀双掷开关,L为一只额定电压为220V的灯泡。
不考虑温度对电阻的影响,下列说法准确的是( )A.选用灯泡的规格应为“220V 100W”B.电烙铁的电阻为242ΩC.当S拨向2时,电烙铁处于工作状态D.在1s内,电烙铁在不工作状态下整个电路消耗的电能与正常工作状态相比,可节约50J电能【答案】B【解析】电烙铁的电阻Ω,利用串联电路的特点,结合电功率公式有W,P灯︰50W=RL:R,可计算灯泡的规格应该是“220V 50W”。
4.小周采用如图所示的方法连接两个灯泡,结果两个灯泡都亮了,这两个灯的连接方式是________。
若电源电压为3V,灯泡的规格均为“3V 2.5W”,每个灯泡的实际功率是________W。
(不考虑温度对灯丝电阻的影响)【答案】串联 0.625【解析】电源为2节干电池串联组成,故电源电压为3V,两灯泡串联在一起,每个灯泡实际的电压为1.5V,根据公式分析可知,每个灯泡的实际功率为额定功率的1/4,即为0.625W。
九年级下册电功率(篇)(Word版 含解析)

九年级下册电功率(篇)(Word 版 含解析)一、初三物理 电功率 易错压轴题(难)1.0U P U I U I R ==-额额额额额().用“伏安法”测未知电阻的阻值. (1)请用笔画线表示导线,将图甲所示的实物连接成完整电路.要求:滑动变阻器的滑片P 向右移动时,电流表示数变小(请勿更改原有导线,导线不能交叉).(________)(2)连接电路前,开关必须___.电路接通前,滑动变阻器的滑片P 应该移至图中_____处(选填“A ”或“B ”).(3)小林闭合开关后,发现电流表示数为零,但电压表有示数,此时电路中的一处故障是待测电阻R x _____(选填“短路”或“断路”).(4)小林排除故障后,用滑动变阻器调节接入电路中的电阻,对应每次变化各测一次电流值和相应的电压值并记录到表格中.有一次测量电流表的指针如图乙所示,其示数为_____A ;另一次测量电压表的指针如图丙所示,其示数为_____V .小林根据几组实验数据计算出R x 的值,为了进一步减小误差,绘制了R x 的U -I 图像.(5)另一组的小宇用相同的器材进行实验,并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像.小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同,你认为其原因是_____;小林根据小宇的图像也可计算出待测电阻R x =_____Ω.(实验过程中电源电压保持不变).【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】(1)滑动变阻器的滑片P 向右移动时,电流表示数变小,说明变阻器连入电路的电阻变大,故变阻器左下接线柱连入电路中,如下图所示: (2)连接电路前,开关必须断开.电路接通前,滑动变阻器的滑片P 应该移至图中阻值最大处的B 端;(3)若待测电阻短路,电压表示数为0,不符合题意;若待测电阻断路,电流表示数为零,电压表串联在电路中测电源电压,电压表有示数,符合题意,电路中的一处故障是待测电阻R x 断路;(4)有一次测量电流表的指针如图乙所示,电流表选用小量程,分度值为0.02A ,其示数为0.28A ;另一次测量电压表的指针如图丙所示,电压表分度值为0.1V ,其示数为2.6V ;2.(5)待测电阻与变阻器串联,当变阻器连入电路的电阻变小时,由欧姆定律I =U R可知,电路的电流变大,根据U =IR 得到待测电阻的电压变大,由串联电路电压的规律可知,变阻器两个的电压变小,根据绘制的如图丁所示的U -I 图象可知,电压表并联在变阻器的两端了;由图乙可知,当电流I 1=0.1A 时,变阻器两端的电压U 1=2V ,当电流I 2=0.2A 时,变阻器两端的电压U 2=1V ,设电源电压为U ,由串联电路电压的规律和欧姆定律可知,1212=U U U U R I I --=,即2V 1V =0.1A 0.2AU U --,U =3V ,待测电阻:113V 2V =0.1AU U R I --==10Ω.小明同学为了“测量小灯泡的电功率”,准备有如下器材:电源(电压6V ,保持不变),小灯泡(额定电压3.8V ,电阻约为20Ω),滑动变阻器A “10Ω 1A ”,滑动变阻器B “20Ω 1A ”,电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个,开关一个,导线若干。
九年级物理全册18.2电功率知识点梳理含解析

18。
2电功率(知识点梳理)★考点概览一、知识点与考点1.本节主要内容有电功率的概念,电功率基本计算及其应用。
本节内容涉及到的计算问题较多,有的是单考电功率知识,一般属于基础题,较简单;有的把电功率与其他知识点结合组成一个考题,除考查对电功率的理解外,还考查电学其他知识点;更多的是有关电功率的计算,并且此类题目一般作为大型计算题出现,分值高、涉及知识面广、题目属于中等或较难。
2.纵观各地中考考纲和近三年考卷,对本节内容的考查主要集中在对电功率概念的考查,电功率的计算,电功率在生活中的应用等。
考题以选择题、填空题、计算题形式出现,并以选择题、大型计算题居多。
考查内容主要有:对电功率概念的考查,利用电功率进行相关计算等.3。
考点分类:考点分类见下表★知识点精析1.电功率:电流在单位时间内所做的功.2.电功率物理意义:表示电流做功快慢的物理量。
3.电功率公式:t W UI P ==(适用于所有电路),推导公式:R U R I P 22==(适用于纯电阻电路).(1)串联电路中2121R R P P =;(2)并联电路中:1221R R P P =;(3)无论用电器串联或并联,计算总功率常用公式P=P 1+P 2+…P n 。
4.电功率单位:在国际单位制中,功率单位是瓦特(W ),常用单位:千瓦(kW )。
5.额定功率(1)某灯泡上标有“PZ220V-25”字样分别表示:普通照明,额定电压(用电器正常工作时的电压)220V ,额定功率(用电器在额定电压下的功率)25W 的灯泡。
(2)已知U 额、P 额,①可根据公式I 额=P 额/U 额计算出该灯的额定电流;②可根据公式额额P U R 2=计算出该灯的电阻.(3)灯泡的亮度取决于灯泡的实际功率大小:①当U 实=U 额时,P 实=P 额灯正常发光;②当U 实<U 额时,P 实<P 额灯光暗淡;③当U 实> U 额时,P 实〉P 额灯发光强烈。
(4)已知U 额、P 额、U 实,可根据公式额额实实P U U P 2)(=,由该式可知,当实际电压变为额定电压的1/n 时,实际功率就变为额定功率的1/n 2.(5)灯L 1“220V 、100W",灯L 2“220V 、25W ”相比较而言,L 1灯丝粗短,L 2灯丝细长.★典例精析★考点一:电功率概念◆典例一:(2020·山东滨州)如图所示,电源电压保持不变,小灯泡L标有“12V 6W”的字样,滑动变阻器R的最大阻值为36Ω,0R为定值电阻.当S闭合,1S、2S断开,滑片P由b端向a 端滑动,使其连入电路的电阻是最大阻值的三分之一时,小灯泡恰好正常发光。
九年级电功率(篇)(Word版 含解析)

九年级电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中,几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路,并把变阻器的滑片移到了连入阻值最大端,电源为6V稳压直流输出,如图所示。
请完成下列问题:实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压,请用笔面线将电路连接完整______;(2)闭合开关,移动变阻器的滑片,记录4组测量数据在表格中。
分析U2与I的值,可发现的实验结论是:①小灯泡的电阻是变化的,当通过电流增大使灯丝的温度升高时其电阻会变______;②小灯泡的亮度决定于______;(选填代号:A.通过灯的电流、B.灯两端的电压、C.灯的实际功率)(3)通过大量的实验研究,我们必须养成一定的科学态度。
比如,通过移动变阻器的滑片,获得多次实验数据很重要;小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。
你对小敏此观点的评价是______。
(需说明理由)【答案】或变大 C 错误的,小灯泡在不同电压下电功率是不同的,不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R 与L 的电压,如图所示电压表V 2已经并联在灯泡L 两端,想在只需将电压表V 1按照电流正极进、负极出的原则并联在定值电阻R 两端,可将电压表V 1的负接线柱与定值电阻R 的右接线柱或者灯泡L 的左接线柱连接即可,如图所示或(2)[2]四次实验灯泡L 两端的电阻分别为21L110.5V 5Ω0.10A U R I === 22L22 1.5V 6.8Ω0.22A U R I ==≈ 23L33 2.5V 8.9Ω0.28A U R I ==≈ 24L44 2.8V 9.3Ω0.30AU R I ==≈ 可知,当通过电流增大使灯丝的温度升高时,灯泡的电阻会变大。
初三物理电功率知识讲解(基础)练习、解析(2021年整理)

初三物理电功率知识讲解(基础)练习、解析(word版可编辑修改)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(初三物理电功率知识讲解(基础)练习、解析(word版可编辑修改))的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为初三物理电功率知识讲解(基础)练习、解析(word版可编辑修改)的全部内容。
电功率(基础)【学习目标】1.理解电功率的概念,知道电功率表示消耗电能的快慢; 2。
知道电功率的单位W 、kW;3.理解用电器的额定功率,知道额定功率是在额定电压下工作时的功率; 4。
会用功率的公式进行简单的计算; 5.掌握测量小灯泡电功率的方法。
【要点梳理】要点一、电功率的基本概念1。
物理意义:电功率是表示电流做功快慢的物理量。
电流做功越快,电功率就越大,电流做功越慢,电功率就越小。
2.定义:电功率等于电功与时间的比3.单位:瓦(W)、千瓦(kW) 1kW=103W 4.定义公式:W ——电流所做的功(消耗的电能)——焦(J )-—kW ·h t ——所用的时间 ——秒(s )——h P-—用电器的功率 ——瓦(W )—-kW 要点诠释:1.kW ·h 是电功的单位,是由电功率的单位kW 和时间的单位h 组成的复合单位。
2.据公式P=W/t 得W=Pt 。
P 的单位用kW ,t 的单位用h ,则电功(电能)的单位为kW ·h ,由此可知1kW ·h 就是功率为1KW 的用电器使用1h 所消耗的电能。
3.kW ·h 和J 的换算关系:1kW ·h=1000W ×3600s=3.6×106J 。
九年级物理全册18.2电功率精讲精练含解析

18。
2电功率知识点扫描知识点一:电功率1.物理意义:电功率是表示电流做工快慢的物理量,用P表示,国际制单位的主单位是瓦特,简称瓦,符号是W。
常用单位有千瓦(kW)。
1kW=1000W.2.电功率的定义为:用电器在单位时间消耗的电能。
3。
定义式:P=W/t在使用时,单位要统一,单位有两种可用:①电功率用瓦(W),电能用焦耳(J),时间用秒(S);②电功率用千瓦(kW),电能用千瓦时(kW•h,度),时间用小时(h)。
4.计算式:P=UI ,电功率用瓦(W),电流用安(A),电压用伏(V)。
5.推导式: P=U2/R 、P=I2R知识点二:千瓦时的来历1千瓦时是功率为1kW的用电器使用1小时所消耗的电能.知识点三:额定电压和额定功率1.用电器正常工作时的电压叫额定,实际加在用电器两端的电压叫实际。
2.用电器在额定电压下工作时的电功率(正常工作时的电功率),叫做额定功率。
用电器实际工作时的电功率叫实际功率,电灯的亮度就取决于灯的实际功率。
重点难点解读一、电压与电功率问题1.用电器正常工作的电压叫做额定电压。
2.用电器在额定电压下的功率叫做额定功率.3.实际加在用电器两端的电压叫做实际电压。
4.用电器在实际电压下的功率叫做实际功率。
5. 若用U0表示灯泡的额定电压,若用P0表示灯泡的额定功率;若用U表示灯泡的实际电压,若用P表示灯泡的实际功率。
则:当U > U0时,则P 〉P0;灯很亮,易烧坏。
当U < U0时,则P < P0;灯很暗,当U = U0时,则P = P0;正常发光。
二、电功率计算分类电功率计算是必考点,是初中物理重点,也是难点。
命题题型有选择题、填空题、综合应用题,有时在探究题里也涉及。
各地中考每年都要出现15分左右的电功率计算题。
加大这方面复习训练的力度,掌握考题类型,应用不同的规律各个突破.所以同学们认真学习本文将会起到画龙点睛的作用。
1。
考查以电能表为素材,求解电功率的相关问题.2。
新人教版初三物理第十八章--电功率知识点+练习(详细答案)

第十八章电功率第一节电能第一节电能电功一、电能1、电能用 W 表示,常用单位是千瓦时(kW·h),又叫“度”,在物理学中能量的通用单位是焦耳(J),简称焦。
1kW•h= 3.6×106 J。
2、电能表是测量用电器在一段时间内消耗电能多少的仪器。
几个重要参数:“220V”是指这个电能表应该在220V的电路中使用;“ 20A”指这个电能表的额定电流为 20 A;“50Hz”指这个电能表在50赫兹的交流电路中使用;“2500revs/k W•h”指这个电能表的每消耗一千瓦时的电能,转盘转过 2500转。
4、电能转化为其他形式能的过程是电流做功的过程,电流做了多少功就消耗了多少电能,也就是有多少电能转化为其他形式的能量。
实质上,电功就是电能,也用W表示,通用单位也是焦耳(J),常用单位是千瓦时(kW•h)。
公式W= UIt 。
【基础过关】1. 如图所示是建中同学拍摄的家中电能表的照片,对其中的重要参数,下列说法中错误的是()A.“220V”是说这个电能表应该在220 V的电路中使用B.“5(10)A”是说这个电能表使用时额定最大电流为5 AC.“50Hz”是说这个电能表应在50 Hz的交流电路中使用D.“2500 r/(kW•h)”是说接在这个电能表上的用电器每消耗1 kW•h的电能,电能表上的转盘转过2500转2. 张华家电能表的盘面上标有“3000 r/(kW•h)”的字样,当接入一个用电器正常工作时,1 min内电能表的转盘转了30转,则该电器消耗的电能是()A.1 kW•h B.0.1 kW•h C.0.01 kW•h D.0.001 kW•h3. 电子式电能表已开始走进千家万户,如图所示为某电子式电能表的表盘(局部).若某用电器单独接在该电能表上,用电器正常工作10 min,指示灯闪烁了320次,则10 min内该用电器消耗的电能为________kW•h.4. 小红在家中看电视时,把遥控器一摁,电视关了,可是还有一个指示灯亮着(此时,电视机处于待机状态).学习了电能的知识后,于是她想:这时电视机是否还在消耗电能呢?如果消耗电能,具体情况又是怎样的?于是她设计了如下方案进行探究:全家外出旅游前,让电视机处于待机状态,然后拔掉其他电器的插头或关掉开关,记下时间和家中电能表的信息如图甲所示;两天后回到家中,再记下此时的时间和电能表的信息如图乙所示.(1)从该电能表的表盘参数可知,当通过电能表的电流小于________A时,电能表可以稳定精确地工作.(2)在小红外出这段时间里,她家的电视机消耗的电能是________kW•h.【趣味链接】电能表用来测量电路中消耗电能的仪表叫做电能表,俗称电度表、火表.电能可以转换成各种能量.如:通过电炉转换成热能,通过电动机转换成机械能,通过电灯转换成光能等。
人教版九年级物理专题06 电功率(解析版)

专题06 电功率思维导图知识详解知识点一、电功电能1、定义:电流通过某段电路所做的功叫电功。
2、实质:电流做功的过程,实际就是电能转化为其他形式的能(消耗电能)的过程;电流做多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。
3、计算公式:W=UIt =Pt(适用于所有电路)对于纯电阻电路可推导出:W= I2Rt= U2t/R①串联电路中常用公式:W= I2Rt W1:W2:W3:…Wn=R1:R2:R3:…:Rn②并联电路中常用公式:W= U2t/R W1:W2= R2:R14、单位:国际单位是焦耳(J)常用单位:度(kwh) 1度=1千瓦时=1 kw·h=3.6×106J典例1.关于电能和电功,下列说法正确的是()A.家用电器每消耗1度电,产生的热量就是3.6×106 JB.用电器消耗的电能等于电流通过该用电器所做的功C.电流做功的过程实质就是其他形式能转化为电能的过程D.通过导体的电流越大,电流做的功就越多【答案】B【解析】用电器消耗1度电即3.6×106J,若是纯电阻电路,产生的热量等于3.6×106J,若是非纯电阻电路产生的热量小于3.6×106J,故A错误;电流做功的过程就是消耗电能的过程,所以用电器消耗的电能等于电流通过用电器所做的功,故B正确;电流做功的过程实质就是电能转化为其他形式能的过程,故C错误;根据W=UIt知,在电压和通电时间一定时,通过导体的电流越大,电流做的功就越多,故D错误。
故选:B。
典例2.甲、乙两个用电器的电压之比为5:4,电流之比为1:2,通电时间之比为2:1,则两个电器消耗的电能之比为()A .4:5B .5:1C .5:4D .5:8【答案】C 【解析】由公式W =UIt 得:45122145=⨯⨯==乙乙乙甲甲甲乙甲t I U t I U W W ,故选:C 。
知识点二.电能表 1.电能表的作用:是测量用户用电器在某一段时间内所做电功(某一段时间内消耗电能)的仪器。
初中物理电功率专题及详细解析

初中物理电功率专题及详细解析【典型例题】类型一、基础知识 1、(多选)如图所示,电源电压U=12V 且保持不变,电阻R 为定值电阻。
当开关S 闭合后,如果要使电路消耗的总功率稍稍变化一些,则可行的办法是( )A .给R 串联一个较小的电阻B .给R 并联一个较小的电阻C .给R 串联一个较大的电阻D .给R 并联一个较大的电阻【思路点拨】由电功率的计算公式RU P 2=可知:电压不变,当总电阻减小时,电路的总功率增大;当总电阻增大时,电路的总功率减小。
【答案】AD【解析】根据串、并联电路的特点可知:总电阻变小,需要并联一个电阻,电路消耗的总功率稍稍变化,所以需要并联一个较大的电阻;总电阻变大,需要串联一个电阻,电路消耗的总功率稍稍变化,所以需要串联一个较小的电阻。
【总结升华】本题综合考查电路中总电功率和总电阻的关系以及串、并联电路电阻的特点,熟练掌握串、并联电路电阻变化的规律即可轻松解题。
举一反三【变式】有一个“6V 3W ”的小电灯,用8伏的电源做实验,测定小电灯的额定功率,所选滑动变阻器的最大阻值不得小于多少欧? 【答案】4Ω2、一台“220V 、1000W ”的电炉,想把它改装后接到110伏的电源上,但功率保持不变,以下哪个措施是正确的( )A 、将电炉丝截掉一半后接入电路B 、将电炉丝截掉四分之三接入电路C 、将电炉丝分成等长的两段,然后并联接入电路D 、将电炉丝截掉四分之一后接入电路【思路点拨】由公式RU P 2=可知:当实际电压变为额定电压的一半时,实际电压的平方就变为额定电压平方的1/4,要想电功率不变化,电阻阻值就要减小为原来阻值的1/4。
【答案】C【解析】根据题意要求额实U U 21=时,P 实=P 额。
由R U P 2=可知要满足题设条件,只有改变电阻R ,才能满足要求。
由222222441R U R UR U P 额额实实===若时1241R R =,P 实才能等于P 额。
九年级物理上《电功率》知识解析

《电功率》知识全解
1. 知道电功率的含义。
2. 理解电功率和电流、电压的关系,并能进行简单计算。
3. 通过讨论、交流,知道日常生活中电路电流过大的原因。
本节重点是对电功率的理解,难点是探究电功率跟电压、电流的关系,中考命题以电功率的计算为考查点,题型有选择题、填空题和综合计算题。
1. 公式P=UI 不能单纯地说电功率与电压成正比,与电流成正比。
因为加在电路两端的电压变化时,通过电路中的电流也随着变化。
2. 电功率大的用电器只能说明该用电器消耗电能快或电流做功快,并不表示电流做功的多少。
3. 公式P=UI 的适用条件:用于一切电功率的计算。
P=W t 是功率的定义式,适合力、热、电和其他任何情况下的能量转化功率的计算。
对于纯电阻电路来说,还可选用推导式P=I 2R 和P=U 2R 来计算。
初三物理电功率解题技巧及练习题及解析

初三物理电功率解题技巧及练习题及解析一、电功率选择题1.如图是一个油量表的示意图,滑动变阻器规格为“20Ω1A”.闭合开关,当浮球最低时滑片P滑到a端,电流表示数为0.3A,当浮球最高时,滑片P滑到b端,电流表示数为0.5A.下列说法错误的是()A. 电阻R1的阻值为30ΩB. 电源电压为15VC. 在加满油后,1min内电阻R1产生的热量为450JD. 电阻R1最小功率为7.5W【答案】D【解析】【解答】解:由电路图可知,R1与R2串联,电流表测电路中的电流.(1)当滑片位于a端时,滑动变阻器接入电路中的电阻最大,因串联电路中总电阻等于各分电阻之和,所以,由I= 可得,电源的电压:U=I a(R1+R2)=0.3A×(R1+20Ω),当滑片位于b端时,电路为R1的简单电路,则电源的电压:U=I b R1=0.5A×R1,因电源的电压不变,所以,0.3A×(R1+20Ω)=0.5A×R1,解得:R1=30Ω,故A正确;电源的电压U=I b R1=0.5A×30Ω=15V,故B正确;(2)在加满油后,滑片位于b端,则1min 内电阻R1产生的热量:Q1=I b2R1t=(0.5A)2×30Ω×60s=450J,故C正确;当滑片位于a端时,电阻R1的功率最小,则P1=I a2R1=(0.3A)2×30Ω=2.7W,故D错误.故选D.【分析】由电路图可知,R1与R2串联,电流表测电路中的电流.(1)当滑片位于a端时,滑动变阻器接入电路中的电阻最大,根据电阻的串联和欧姆定律表示出电源的电压;当滑片位于b端时,电路为R1的简单电路,根据欧姆定律表示出电源的电压,利用电源的电压不变得出等式即可求出R1的阻值,进一步求出电源的电压;(2)在加满油后,滑片位于b端,根据Q=I2Rt求出1min内电阻R1产生的热量;当滑片位于a端时,电阻R1的功率最小,根据P=I2R求出其大小.2.某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝.下列说法正确的是()A. S1、S2闭合时,电饭锅处于加热状态B. S1、S2闭合时,电饭锅处于保温状态C. S1闭合、S2断开时,电饭锅处于加热状态D. S1断开、S2闭合时,电饭锅处于保温状态【答案】A【解析】【解答】解:由电路图可知,当S1、S2闭合时,R1短路,电路中只有R2;当S1闭合、S2断开时,R1, R2串联,S1断开、S2闭合时,整个电路断开,电饭锅不工作;可见,当S1、S2闭合时,电路中电阻最小,当S1闭合、S2断开时,电路中电阻较大,由P= 可知,当S1、S2闭合时,电功率最大,处于加热状态;当S1闭合、S2断开时,电功率较小,处于保温状态.故A正确、BCD错.故选A.【分析】根据P= 可知,在电源电压不变时,电路中电阻越小,电功率越大,即为加热状态,反之为保温状态.据此分析判断.3.甲、乙两只灯泡,其I﹣U关系图象如图所示.现将甲、乙两灯串联在电路中,当甲灯两端的电压为2V时,乙灯消耗的功率是()A. 1.2WB. 0.8WC. 2WD. 3W【答案】 A【解析】【解答】解:根据图象可知,当甲灯泡两端电压为2V时,通过甲灯泡的电流为0.4A;因为串联电路处处电流相等,因此通过乙灯泡的电流也为0.4A;根据图象可知,此时乙灯泡两端电压为3V;乙灯泡消耗的功率:P=UI=3V×0.4A=1.2W.故选A.【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流,然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压,再根据P=UI求出乙消耗的功率.4.某房间原来只接有一只标有“PZ220﹣40”的灯泡,小明又用一只完全相同的灯泡,将它俩串联在一起,在电源电压不变的情况下,房间内的总亮度将()A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解:因串联电路中总电阻等于各分电阻之和,所以,两灯泡串联时的总电阻大于其中一个灯泡的电阻,在电源电压不变的情况下,由P=UI=可知,电路的总功率变小,房间内的总亮度变暗。
