带传动机构设计PPT课件
第5章传动系统设计3178页PPT
i=11~87
从缩短运动链的角度出发，采用摆线针轮减速系统最好，其次是两级行 星齿轮减速系统和齿轮-蜗杆减速系统。
4)传动系统应布置紧凑，有较小的外廓尺寸和重量。
有一些机械系统对尺寸和重量有较严格的要求。如汽车、拖拉机、工程 机械、飞机等移动式机械。当要求传动比较大时，选用可实现较大传动比的 行星齿轮传动、摆线针轮传动、谐波传动，它们与其它传动形式相比，可大 大减小传动系统的尺寸和重量。
5)当机械系统的载荷频繁变化，而且有较大过载时，传动系统中要设置过 载保护装置。
传动系统中的过载保护装置，可减小传动系统和执行系统中各构件的计 算载荷，使这些构件的尺寸和重量减小，提高可靠度。
6)对传动系统要有安全防护措施。 要有能保护传动系统各构件安全工作的措施，如汽车变速箱的操纵杆上 要设置联锁装置，不允许同时挂两个档的现象出现。在传动系统的适当部位， 要设保护操作者安全的装置，如转动零件上加防护罩。
2、调节动力机输出的速度、转矩或力，以满足执行机构的要求。
执行系统有时要求在不同的速度、转矩或力下工作，直接改变动力机的 速度、转矩或力不可能或不经济，就要用传动系统来实现这一要求。
3、分配动力机输出的运动和动力，以满足执行系统的要求。
有时要用一个动力机驱动若干个位置、运动形式或速度不相同的执行机 构，要靠传动系统把运动或动力分配到各执行机构。
传动系统是机械系统的重要组成部分，传动系统的优劣将直接影响 到机械系统的性能和经济性。有一些机器的动力机与执行机构直接联接， 如风扇、水泵等。但大多数机器，在动力机与执行机构间设有传动系统。
传动系统是由运动链及相应的联系装置组成的。前述起重机的传动系统 是由两级齿轮传动及联系装置—制动器、联轴器组成。
机械设计全套课件 ppt课件
凡具备上述（1）、（2）两个特征的实物组合体称为机构。 机器能实现能量的转换或代替人的劳动去做有用的机械功，而 机构则没有这种功能。
仅从结构和运动的观点看，机器与机构并无区别，它们 都是构件的组合，各构件之间具有确定的相对运动。因此，通 常人们把机器与机构统称为机械。
ppt课件
7
机械设计基础
绪论
如图1-1所示的内燃机，
图1-5（a）闭式运动链
机械设计基础
ppt课件
图1-5（a）开式运动链
16
• 将运动链中的一个构件固定，并且它的一个 或几个构件作给定的独立运动时，其余构件 便随之作确定的运动，此时，运动链便成为 机构。
• 机构的组成:
• 机 架：固定不动的构件
• 原动件：输入运动的构件
• 从动件：其余的活动构件
1)运动副：两构件之间直接接触并能产生一定的相对
运动的连接称为运动副。
运动副元素：两构件上直接参与接触而构成运动副的部分— —点、线或面。
2) 运动副的分类
平面
运 运动副 动 副
空间 运动副
机械设计基础
高副：点、线接触 低副：面接触
球面副 螺旋副
ppt课件
运动副 转动副
13
图1-2 转动副
图1-3 移动副
是由汽缸体1、活塞2、连杆3、曲轴4、 小齿轮5、大齿轮6、凸轮7、推杆8等系列 构件组成，其各构件之间的运动是确定的。
0.1.2 构件与零件
机构是由具有确定运动的单元体组成的，这 些运动单元体称为构件。
组成构件的制造单元体称为零件。 零件则是指机器中不可拆的一个最基本的 制造单元体。构件可以由一个或多个零件组成。
ppt课件
20
机械设计基础

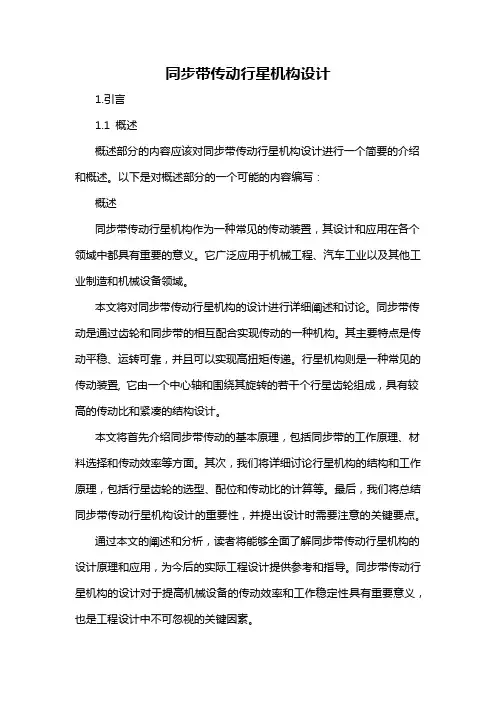

同步带传动行星机构设计
同步带传动行星机构设计1.引言1.1 概述概述部分的内容应该对同步带传动行星机构设计进行一个简要的介绍和概述。
以下是对概述部分的一个可能的内容编写：概述同步带传动行星机构作为一种常见的传动装置，其设计和应用在各个领域中都具有重要的意义。
它广泛应用于机械工程、汽车工业以及其他工业制造和机械设备领域。
本文将对同步带传动行星机构的设计进行详细阐述和讨论。
同步带传动是通过齿轮和同步带的相互配合实现传动的一种机构。
其主要特点是传动平稳、运转可靠，并且可以实现高扭矩传递。
行星机构则是一种常见的传动装置, 它由一个中心轴和围绕其旋转的若干个行星齿轮组成，具有较高的传动比和紧凑的结构设计。
本文将首先介绍同步带传动的基本原理，包括同步带的工作原理、材料选择和传动效率等方面。
其次，我们将详细讨论行星机构的结构和工作原理，包括行星齿轮的选型、配位和传动比的计算等。
最后，我们将总结同步带传动行星机构设计的重要性，并提出设计时需要注意的关键要点。
通过本文的阐述和分析，读者将能够全面了解同步带传动行星机构的设计原理和应用，为今后的实际工程设计提供参考和指导。
同步带传动行星机构的设计对于提高机械设备的传动效率和工作稳定性具有重要意义，也是工程设计中不可忽视的关键因素。
1.2文章结构2.2 要点2：提高沟通能力在现代社会中，良好的沟通能力是非常重要的，尤其是在英语这个全球通用语言的背景下。
提高沟通能力可以使我们更好地理解他人，表达自己的想法，并顺利地完成各种任务。
下面我将介绍一些提高英语沟通能力的方法。
首先，积极参与英语口语练习是提高沟通能力的关键。
只有通过实践，我们才能真正掌握如何用英语进行自如的对话。
可以加入英语学习小组或找到一个语言交换伙伴，与他们进行频繁的对话练习。
此外，利用各种资源，如英语角、在线语音聊天平台等，主动与母语为英语的人交流，以提高口语表达能力和听力理解能力。
其次，培养良好的听力习惯也是提高沟通能力的重要方面。

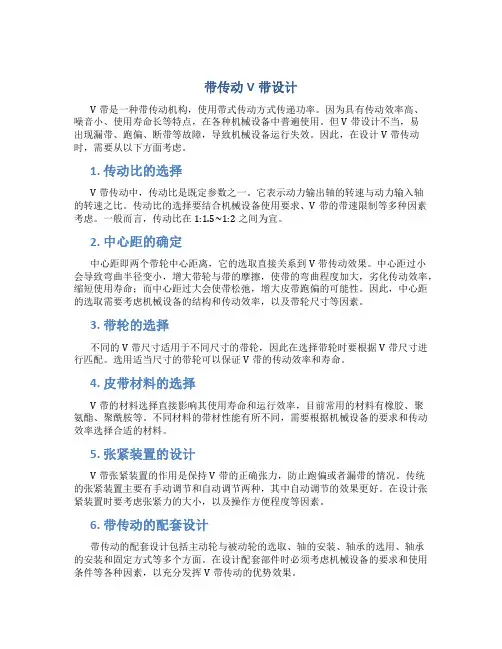

第章 带传动V带设计
带传动V带设计V带是一种带传动机构，使用带式传动方式传递功率。
因为具有传动效率高、噪音小、使用寿命长等特点，在各种机械设备中普遍使用。
但V带设计不当，易出现漏带、跑偏、断带等故障，导致机械设备运行失效。
因此，在设计V带传动时，需要从以下方面考虑。
1. 传动比的选择V带传动中，传动比是既定参数之一。
它表示动力输出轴的转速与动力输入轴的转速之比。
传动比的选择要结合机械设备使用要求、V带的带速限制等多种因素考虑。
一般而言，传动比在1:1.5~1:2之间为宜。
2. 中心距的确定中心距即两个带轮中心距离，它的选取直接关系到V带传动效果。
中心距过小会导致弯曲半径变小，增大带轮与带的摩擦，使带的弯曲程度加大，劣化传动效率，缩短使用寿命；而中心距过大会使带松弛，增大皮带跑偏的可能性。
因此，中心距的选取需要考虑机械设备的结构和传动效率，以及带轮尺寸等因素。
3. 带轮的选择不同的V带尺寸适用于不同尺寸的带轮，因此在选择带轮时要根据V带尺寸进行匹配。
选用适当尺寸的带轮可以保证V带的传动效率和寿命。
4. 皮带材料的选择V带的材料选择直接影响其使用寿命和运行效率，目前常用的材料有橡胶、聚氨酯、聚酰胺等。
不同材料的带材性能有所不同，需要根据机械设备的要求和传动效率选择合适的材料。
5. 张紧装置的设计V带张紧装置的作用是保持V带的正确张力，防止跑偏或者漏带的情况。
传统的张紧装置主要有手动调节和自动调节两种，其中自动调节的效果更好。
在设计张紧装置时要考虑张紧力的大小，以及操作方便程度等因素。
6. 带传动的配套设计带传动的配套设计包括主动轮与被动轮的选取、轴的安装、轴承的选用、轴承的安装和固定方式等多个方面。
在设计配套部件时必须考虑机械设备的要求和使用条件等各种因素，以充分发挥V带传动的优势效果。
V带传动设计要从多个方面考虑，充分发挥其性能优势。
对于机械设备制造商来说，正确的V带设计可以提高机械设备的效率、使用寿命和可靠性，减少运维成本和生产中断，提高客户满意度。
V带传动课件
静止时：两边带上的拉力相等。
传动时：由于传递载荷的关系，两边带上的拉力会有一
定的差值。
紧边：拉力大的一边
紧边
称为紧边（主动边）。
松边：拉力小的一边 称为松边（从动边）。
松边
3．带传动的传动比i
机构的传动比——机构中瞬时输入速度与输出速度的 比值。
带传动的传动比就是主动轮转速n1与从动轮转速n2之 比：
①帘布芯结构的V带制造方便、抗拉强度高，价格低 廉，应用广泛；
②绳芯结构的V带柔韧性好，适用于转速较高的场合。
2.V带轮
V带带轮的常用结构： 有实心式、腹板式、孔板式 和轮辐式四种，如图1-3所示。
图1-3 V带带轮
3.普通V带带轮材料
通常用灰铸铁制造，带速较高时可采用铸钢，功率较 小的传动可采用铸铝合金或工程塑料等。
本章小结
1．带传动的组成。 2．带传动的工作原理。 3．普通V带的结构。 4．普通V带传动的主要参数。 5．普通V带传动的标记及应用特点。 6．带传动的安装维护及常用张紧装置。 7．窄V带和同步带传动的一般概念。
《返回主菜单
课堂练习 P14 T1；2；3。
二、V带传动的主要参数
1．普通V带的截面尺寸
➢ 顶宽b ➢ 中性层 ➢ 节宽bp ➢ 高度h ➢ 楔角α
顶宽b：V带横截面中梯形轮廓的最大宽 度。
中性层：V带绕带轮弯曲时，其长度和宽 度均保持不变的面层。
节宽bp：中性层的宽度。 高度h：梯形轮廓的高度。 楔角α：带的两侧面所夹的锐角。
包角α1越大，带能传递的功率越大。
1
180
(dd2
a
dd1 )
57.3
一般要求小带 轮的包角α1≥120°。
机械传动知识培训-带、链、齿轮传动PPT幻灯片
第一篇：带传动
三、带传动的特点和应用
（1）能缓冲吸振，传动平稳，噪音 小。
优
（2）具有过载保护作用。
点
（3）结构简单，制造、安装和维护
方便，成本低；
（4）适用于两轴距离较大的传动；
14
第一篇：带传动
（1）不能保证恒定的传动比，传动 精度和传动效率低。
（2）带对轴有很大的压轴力。
缺
（3）带传动装置结构不够紧凑。
10
第一篇：带传动
多楔带:
多楔带是平带基体上有若干纵向楔形凸起, 它兼有 平带和V带的优点且弥补其不足, 多用于结构紧凑的大功 率传动中。
11
第一篇：带传动
圆形带: 圆形带的截面形状为圆
形。 仅用于如缝纫机、 仪 器等低速小功率的传动。
12
第一篇：带传动
齿形带（同步带）:
同步齿形带即为啮合型传动带。 同步带内周有 一定形状的齿。
18
第一篇：带传动
2Байду номын сангаасV带截面尺寸：
其截面呈楔角等于40゜的梯形，如图。 V带参数： 1）、节宽bp ：长度不变层。所在位置称为中性层。 2）、截面高度h：
相对高度h/bp已标准化（普通V带 为0.7，窄V带为0.9）。
19
第一篇：带传动
3）、基准直径dd: V带装在带轮上，和节宽bp相 对应的带轮直径。
23
第一篇：带传动
3）、带轮的结构
轮缘
带轮由轮缘、腹板
（轮辐）和轮毂三部分组
成。轮缘是带轮的工作部
分，制有梯形轮槽。轮毂
腹板
是带轮与轴的联接部分， 轮毂
轮缘与轮毂则用轮辐（腹
板）联接成一整体。
24
带传动设计
dl Fc’
r
dα
式中，q为传动带线密度，kg/m；
dα
v为带速，m/s。
2
离心力只发生在带作圆周运动的部分，
Fc
F1
但由此引起的拉力却作用在带的全长。
3.带传动的极限有效拉力Felim及其影响因素
dFN
F
' c
F sin
d
2
(F
dF) sin
d
2
0
f dFN
F
cos d
2
(F
dF) cos d
2
0
dF sin d 0，sin d d ,
2
22
cos d
2
1, F 'C
qv2d
代入，则
F
dF qv2
fd
两端积分
F1
F2 F
dF qv2
1
0
f d
可得：
F1 qv2 F2 qv2
e f1
低速时取v＝０，则带在带轮上即将打滑时有：
F1 e f1 （Ｅuler公式） F2
是带传动的失效形式，设计时必须避免； 打滑
发生在带和带轮的全部接触弧上。
B αβ11
n1
A
C
n2
α2
β2
D
弹性滑动
B n1
βα1 1
A
C
α2
β2
D
打滑
四）滑动率和传动比
v1
=
πd1n1 60×1000
m
/
s
v2
=
πd2n2 60×1000
m
/
s
总有：v2 < v1
定义： ε = v1 - v2 = d1n1 - d2n2
