【汽车行业】汽车低压电器设计规范
整车低压电气原理设计指南
II
6.9 音响系统 ....................................................................... 5 6.10 雨刮洗涤系统 .................................................................. 6 6.11 电涡流缓速器系统 .............................................................. 6 6.12 电驱动风扇管理系统 ............................................................ 6 6.13 集中润滑系统 .................................................................. 6 6.14 自动灭火系统 .................................................................. 6 6.15 DC/DC 系统 .................................................................... 6 7 电气原理图的版本 ..................................................................... 6 7.1 初版电气原理图 ................................................................. 7 7.2 试制版电气原理图 ............................................................... 7 7.3 终版电气原理图 ................................................................. 7 8 附录.................................................................................. 7 附录 A ................................................................................ 9 附录 B ............................................................................... 14 附录 C ............................................................................... 15 附录 D ............................................................................... 16 附录 E ............................................................................... 17 附录 F ............................................................................... 18 附录 G ............................................................................... 19 附录 H ............................................................................... 20 附录 I ............................................................................... 21 附录 J ............................................................................... 22 附录 K ............................................................................... 23 附录 L ............................................................................... 24 附录 M ............................................................................... 25 附录 N ............................................................................... 26 附录 O ............................................................................... 27 附录 P ............................................................................... 28 附录 Q ............................................................................... 29 附录 R ............................................................................... 30 附录 S ............................................................................... 31 附录 T ............................................................................... 32 附录 U ............................................................................... 33 附录 V ............................................................................... 34 附录 W ............................................................................... 35
汽车低压线束设计规范
汽车低压线束设计规范1 范围本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准；规定了图样所包含的内容及标准化要求；规范所选用的材料规格和型号的一般要求；规范线束分支、长度的表示方法；规定图样所需标定的尺寸、技术要求；规定图样幅面、视图；规定比例、线型和块的处理；选型的计算方法、低压插接件选型原则及要求等。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14690 技术制图比例GB/T 14691 技术制图字体JB/T 8139 公路车辆用低压电缆QC/T 413 汽车电气设备基本技术条件QC/T 414 汽车用低压电线的颜色QC/T 417.1车用电线束插接器第一部分定义、试验方法和一般性能要求（汽车部分）QCn 29010 汽车用低压电线接头型式、尺寸和技术要求QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求QC/T 29106-2004 汽车低压电线束技术条件3 术语本标准采用下列及QC/T 417.1中的定义。
3.1 干线：电线束中两根或两根以上电线包扎在一起的部分(如图1所示)。
3.2 支线：电线束中电线的末端没有包扎的部分或单根电线(如图1所示)。
3.3 分支点：电线束中干线与干线或干线与支线中心线的交点(如图l所示)。
3.4 接点：电线与电线的连接点(如图1所示)。
3.5 端子：插接件的统称。
3.6 干区：安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域。
3.7 湿区：除干区以外，电线束易受水浸需做特殊防水防护处理的区域。
3.8 插头（插片）：插入插座（插簧）可以完成电气连接的插接件(如图2所示)。
3.9 插座（插簧）：接受插头（插片）形成电气连接的插接件(如图2所示)。
3.10 插接器：插头和插座安装在护套内的组合件(如图2所示)。
汽车电路系统设计规范标准[详]

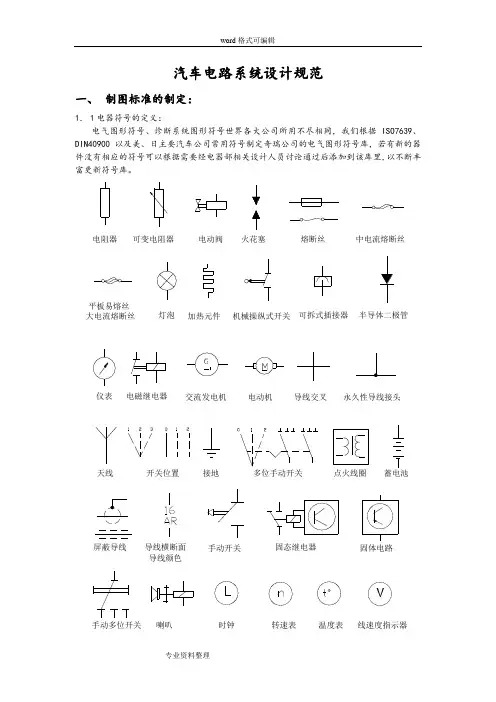

![汽车电路系统设计规范标准[详]](https://img.taocdn.com/s3/m/af4d99f8240c844769eaee51.png)
汽车电路系统设计规范一、制图标准的制定：1．1电器符号的定义：电气图形符号、诊断系统图形符号世界各大公司所用不尽相同，我们根据ISO7639、DIN40900以及美、日主要汽车公司常用符号制定奇瑞公司的电气图形符号库，若有新的器件没有相应的符号可以根据需要经电器部相关设计人员讨论通过后添加到该库里，以不断丰富更新符号库。
1．2 读图的方式见下面说明简图电路图的读图方式一般有正向读图和反向读图两种方法。
正向读图一般是设计开发时计算电流分配，负荷计算时使用的一种思路、设计方法；反向读图一般是电路故障检修或优化局部电路时常用的方法，和正向读图方法基本相反。
正向读图法：由电源——电流分配盒——保险丝——控制开关——控制模块输入——控制模块输出——线路分流——用电设备（执行机构）——地。
二、整车电器开发设计输入根据公司开发车型的市场定位、级别以及市场相关车型比较,电器项目负责人编制出VTS（Vehicle Technical Specify）报公司审批，批准后的VTS表作为整车电器开发的设计输入，各专业组根据VTS要求编写详细的产品功能定义，技术要求。
三、单元电路设计格式规范3．1功能定义：①根据VTS的要求讨论并制定主要单元电路、电器件零部件组成，比如空调需要确定蒸发器结构类型、风门控制机构数量、传感器数量、电子调速器、压缩机类型、冷凝器类型等，并应开始编制初级BOM表；②电器件的额定电压、工作电压范围、额定功率的确定；③额定工作电流、最大工作电流（电机阻转状态）、静态耗电电流的确定（≤3mA）。
3．2电路原理图：根据各单元的功能确定需要整车输入的哪些信号，输出哪些信号，信号的类型（触发信号，脉冲频率信号，高电平或者低电平信号），信号参数。
控制方面应该考虑继电器控制还是集成电路控制，对于CAN-BUS需确定该单元的控制信息，系统状态实时检测信息，以及故障检测信息需不需要在CAN上公布等。
单元电路的设计输出需经科室专业相关人员参与对其合理性、可行性、可靠耐久性进行评审后确定。
汽车高低压电线束设计规范
Q/XXXXXXXXXXX 公司汽车高低压电线束设计规范编制： -------------- 日期：-校对：日期：-审核：日期：-批准：日期：2015-06-15 发布2015-06-15实施XXXXXXXXX 公司发布1．设计技术1.1 概述汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
动力系统线束设计分为动力系统低压线束和动力系统高压线束。
设计线束时需要考虑其安全性、可靠性和稳定性要求。
线束变得越来越复杂，但车身给予线束的空间却越来越小。
因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。
为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。
使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。
本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电线束设计流程1.2低压线束设计1.2.1整车低压线束设计电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。
整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电）。
这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。
如：整车控制器电源、真空制动助力泵电源和转向泵电源等。
点火开关控制的供电系统（一般称为IG 档）。
这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。
如：雨刮器、车灯控制电源、门窗控制电源等。
电动模式的供电系统（一般称为start 档）。
这部分电源是在车辆启动电动模式下，电器件能够正常启动。
汽车低压电器设计规范
低压电器设计规范编制：校对：审核：批准：广东亿纬新能源汽车有限公司2015年9月目录前言 (3)第一章设计原则及流程 (4)第二章汽车照明与信号系统电路 (30)第三章汽车空调系统电路 (41)第四章汽车防抱死制动系统电路 (48)第五章汽车安全气囊系统电路 (56)第六章汽车辅助电器电路 (66)第七章暖风系统结构及工作原理 (78)附录一各线束之间对接插接件型号、管脚定义 (81)End前言自汽车诞生一百多年以来，为改善汽车的使用性能，其机械结构一直处在不断发展和完善的过程。
在经历近半个世纪的发展后，汽车在机械结构方面已经非常完善，靠改变传统的机械结构和有关结构参数来提高汽车的性能已临近极限。
而晶体管无触点电子点火装置的问世，彻底解决了机械触点易磨损烧蚀等固有缺陷，汽油发动机进人无触点电子点火时期。
随后大规模集成电路的出现，满足汽车复杂控制问题所需的模拟电路不仅可做得体积小重量轻，且性能优良可靠性高，首先在发动机燃油喷射系统中应用取得成功。
根据发动机的工况，把燃油准时精确计量地喷人汽缸是降低发动机排放、提高发动机工作效率的技术关键，通过传统的机械装置解决这一问题已非常困难，电子控制装置为进一步提高发动机的性能提供了新的途径。
与此同时的另一方面，由于汽车保有量剧增，引发了全球性的能源危机、全球性的环境污染以及全球性的温室效应。
迫于能源危机和环境污染的压力，世界许多国家都制定了严格的法规，力图降低汽车发动机的排放和提高燃油经济性。
这些来自国家政府机构以及社会各个方面的压力，又反过来加速了电子燃油喷射系统、电子点火系统的迅速发展。
今天，发动机电子控制系统已得到非常广泛的应用。
入们对交通工具（汽车）的行驶速度、舒适性、安全性以及功能提出了愈来愈严格的要求。
70 年代以后，微型计算机在性能和价格方面进入实用阶段，以微处理器为控制单元的数字式电子控制装置在汽车上找到了广阔的应用前景。
其电子应用装置从早期的电子燃油喷射、电子点火控制系统，进一步扩展到汽车底盘控制，汽车主动安全性控制，以及故障诊断显示、娱乐和通信等各个领域。
轻型混合动力商用车低压电气系统设计
轻型混合动力商用车低压电气系统设计轻型混合动力商用车低压电气系统设计随着环保环境保护意识的不断提高，混合动力商用车越来越受到人们的关注。
轻型的混合动力商用车不仅减少了尾气污染，也提高了油耗的效率，减少了企业的运输成本。
对于这种商用车，低压电气系统设计非常重要。
本文旨在探讨低压电气系统的设计。
1.设计要求在设计低压电气系统时，需要考虑以下要求：1）可靠性：商用车低压电气系统是整个系统的重要组成部分，要保证在任何环境下，都能稳定工作。
2）安全性：商用车处在特殊的运输行业，安全一直是首要考虑的问题。
电气系统需要保证不会发生任何安全事故。
3）易于操作：商用车驾驶员对于汽车电气知识的了解一般比较有限，电气系统应该设计成易于操作。
4）兼容性：商用车的低压电气系统要能和其他系统进行兼容，如发动机控制系统、传动系统等。
2.设计思路商用车低压电气系统的设计需要考虑到以下因素：1）功率输出要求：商用车的低压电气系统需要为车辆提供动力，所以需要输出一定的功率。
2）能量储存：商用车的电气系统需要储存能量，以便为车辆提供动力。
3）能量回收：商用车在行驶时需要制动，这时可以回收能量，并储存到电气系统中。
4）故障检测与保护：商用车的低压电气系统需要具备故障检测与保护功能，保证在遇到故障时能及时发现问题，防止事故的发生。
基于上述设计思路，设计出商用车低压电气系统的框架图如下：3.系统组成商用车低压电气系统主要由以下几个部分组成：1）电池组：商用车低压电气系统的能量来源是电池组，通过安装在车辆底部的电池组提供所需的动力。
2）关键电子设备：包括电力电子、电池管理系统等关键电子部件，为整个低压电气系统提供支撑。
3）车间总线：商用车的低压电气系统通过车间总线与车辆的其他控制系统连接，这其中包括发动机控制系统、传动系统等其他系统。
4）开关与保护器：为了保证低压电气系统的安全性，需要应用多种保护器，如过电流保护器、过温保护器、短路保护器等。
汽车高低压电线束设计规范标准
Q/XXXXXXXXXXX公司Q/XX-J028-2015 汽车高低压电线束设计规范编制:日期:校对:日期:审核:日期:批准:日期:2015-06-15发布2015-06-15实施XXXXXXXXX公司发布1．设计技术1.1 概述汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
动力系统线束设计分为动力系统低压线束和动力系统高压线束。
设计线束时需要考虑其安全性、可靠性和稳定性要求。
线束变得越来越复杂，但车身给予线束的空间却越来越小。
因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。
为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。
使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。
本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程1.2低压线束设计1.2.1 整车低压线束设计电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。
整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电）。
这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。
如：整车控制器电源、真空制动助力泵电源和转向泵电源等。
点火开关控制的供电系统（一般称为IG档）。
这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。
如：雨刮器、车灯控制电源、门窗控制电源等。
电动模式的供电系统（一般称为start档）。
这部分电源是在车辆启动电动模式下，电器件能够正常启动。
汽车高低压电线束设计规范资料
Q/XXXXXXXXXXX 公司Q/XX-J028-2015汽车高低压电线束设计规范2015-06-15 发布2015-06-15实施编制：--------- 日期：-校对：日期：-审核：日期：一批准：日期：XXXXXXXXX 公司发布1．设计技术1.1 概述汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
动力系统线束设计分为动力系统低压线束和动力系统高压线束。
设计线束时需要考虑其安全性、可靠性和稳定性要求。
线束变得越来越复杂，但车身给予线束的空间却越来越小。
因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。
为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。
使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。
本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电线束设计流程1.2低压线束设计1.2.1整车低压线束设计电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。
整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电）。
这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。
如：整车控制器电源、真空制动助力泵电源和转向泵电源等。
点火开关控制的供电系统（一般称为IG 档）。
这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。
如：雨刮器、车灯控制电源、门窗控制电源等。
电动模式的供电系统（一般称为start 档）。
这部分电源是在车辆启动电动模式下，电器件能够正常启动。
汽车高低压电线束设计规范
Q/XXXXXXXXXXX公司Q/XX-J028-2015 汽车高低压电线束设计规范编制:日期:校对:日期:审核:日期:批准:日期:2015-06-15发布 2015-06-15实施XXXXXXXXX公司发布1．设计技术1.1 概述汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
动力系统线束设计分为动力系统低压线束和动力系统高压线束。
设计线束时需要考虑其安全性、可靠性和稳定性要求。
线束变得越来越复杂，但车身给予线束的空间却越来越小。
因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。
为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。
使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。
本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程1.2低压线束设计1.2.1 整车低压线束设计电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。
整车电气系统基本上由3个部分组成。
蓄电池直接供电系统（一般称常电）。
这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。
如：整车控制器电源、真空制动助力泵电源和转向泵电源等。
点火开关控制的供电系统（一般称为IG档）。
这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。
如：雨刮器、车灯控制电源、门窗控制电源等。
电动模式的供电系统（一般称为start档）。
这部分电源是在车辆启动电动模式下，电器件能够正常启动。
《汽车低压线束设计规范》
目次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 线束设计流程 (1)4 导线的选用 (3)5 熔断器的匹配选型 (6)6 插接件的选用 (9)7 线束密封件的设计 (11)8 线束包扎和固定设计 (14)9 线束布置原则 (14)10 搭铁点设计原则 (17)11 降噪处理措施 (18)1汽车低压线束设计规范1 范围本标准规定了本公司汽车产品低压线束设计流程、线束回路设计及线束线径计算、插接件的选用、保险的选用及布置原则、线束布置及调整、线束接地要求及降噪处理等规范。
本标准适用于本公司汽车产品所用低压线束的开发设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4208 外壳防护等级（IP代码）Q/FT A036 汽车产品用低压电线束技术条件Q/FT A095 汽车产品电连接技术条件Q/FT R169 整车电源分配设计规范Q/FT R173 汽车用低压熔断器选型规范Q/FT R216 汽车线束（低压）搭铁设计规范Q/FT R023 汽车用低压电线选型规范ISO 6722 道路车辆—60V和600V单心电缆—尺寸试验方法和技术要求JASO D609-1 低压汽车线的载流量3 线束设计流程线束设计流程见图1。
线束设计流程34 导线的选用4.1 导线种类的选择汽车低压线束常用的导线通常使用多股绞合铜导线，绝缘层一般为聚氯乙烯，高温线绝缘层主要使用聚四氟乙烯，抗日光或抗氧化能力较强的特殊场景导线使用交联或辐照聚乙烯等。
线束用导线要有耐温、耐油、耐磨、防水、防腐蚀、抗氧化、阻燃等特性。
汽车线束常用的导线种类有日标（AVS/AVSS 等）、国标（QVR）、德标（FLRY）、美标等几大系列。
日标（AVS/AVSS）导线的特点是薄皮绝缘，柔韧性较好。
国标（QVR）的特点是绝缘皮厚，比较柔软，延展性好。
汽车电器设计原则
整车电气设计的基本原则整车电气设计是整车设计的一个重要组成部分，在业界有一个约定俗成的说法，即发动机是整车的心脏，则整车电气则是整车的大脑及神经线。
故整车电气在设计当中占据首要地位的是性能设计，在满足性能设计的基础再进行几何设计。
整车电气基本设计原则如下：一.灯具设计在整车立项初期首先完成的整车造型设计。
根据整车外饰造型／内饰造型及整车需满足法规确认整车灯具定义。
根据造型表面数模完成灯具造型空间确认。
在这一阶段电气工程师要经常与总布置在一起探讨确认满足灯具工程设计的造型空间并确认灯具与其他分总成的配合间隙。
灯具的具体设计基本是由供应商负责进行设计的，主机厂一般只是提供设计输入配合及验收设计数据及图纸。
但灯具工程师要对工程光学／流体热力学／材料力学有一定的了解，否则如贵公司选择了一个资质有问题的供应商，您老人家就有的笑话看了（如透光镜起雾、配光在满足法规基础上出现的光斑等等，这些缺陷极有可能导致产品模具重新开发）。
二.电气原理图设计在整车造型及整车配置确认以后，就要开始电气原理图设计了。
电气原理设计说难也难，说简单也简单，主要涉及以下几方面：1.电源分流2. 接地点设计3.控制设计首先根据整车配置确认整车电器总功率（加计权），选择合适的发电机（一般保证10%-15%的裕量就够了，否则会导致油耗增高），并对发电机固定方式进行刚度校核确认。
否则NVH工程师饶不了你。
将系统分流（灯光、发动机系统等）及部位分流（门窗等）方式有机接合在一起进行分流设计。
关于控制设计主要是进行开关及断电器的设计，即要兼顾人机工程也要尽量少用继电器。
有些兄弟也喜欢用逻辑电路进行控制设计。
根据整车电器的布置进行整车搭地设计，主要是注意一个原则：同系统同接地、关键系统双接地、关联系统关联接地。
三.线束设计在电气原理图完成以后最主要的工作是进行线束设计。
线束设计的原则如下：1.接插件要固定2.室外接插件用防水、室内接插件用双锁、关键接插件镀金银3.线径计算已有贴子说明4.室外线束加蛇管并尽量出“丁”接口。
汽车低压电器设计规范标准
低压电器设计规编制：校对：审核：批准：亿纬新能源汽车2015年9月目录前言 (3)第一章设计原则及流程 (4)第二章汽车照明与信号系统电路 (30)第三章汽车空调系统电路 (41)第四章汽车防抱死制动系统电路 (48)第五章汽车安全气囊系统电路 (56)第六章汽车辅助电器电路 (66)第七章暖风系统结构及工作原理 (78)附录一各线束之间对接插接件型号、管脚定义 (81)End前言自汽车诞生一百多年以来，为改善汽车的使用性能，其机械结构一直处在不断发展和完善的过程。
在经历近半个世纪的发展后，汽车在机械结构方面已经非常完善，靠改变传统的机械结构和有关结构参数来提高汽车的性能已临近极限。
而晶体管无触点电子点火装置的问世，彻底解决了机械触点易磨损烧蚀等固有缺陷，汽油发动机进人无触点电子点火时期。
随后大规模集成电路的出现，满足汽车复杂控制问题所需的模拟电路不仅可做得体积小重量轻，且性能优良可靠性高，首先在发动机燃油喷射系统中应用取得成功。
根据发动机的工况，把燃油准时精确计量地喷人汽缸是降低发动机排放、提高发动机工作效率的技术关键，通过传统的机械装置解决这一问题已非常困难，电子控制装置为进一步提高发动机的性能提供了新的途径。
与此同时的另一方面，由于汽车保有量剧增，引发了全球性的能源危机、全球性的环境污染以及全球性的温室效应。
迫于能源危机和环境污染的压力，世界许多国家都制定了严格的法规，力图降低汽车发动机的排放和提高燃油经济性。
这些来自国家政府机构以及社会各个方面的压力，又反过来加速了电子燃油喷射系统、电子点火系统的迅速发展。
今天，发动机电子控制系统已得到非常广泛的应用。
入们对交通工具（汽车）的行驶速度、舒适性、安全性以及功能提出了愈来愈严格的要求。
70 年代以后，微型计算机在性能和价格方面进入实用阶段，以微处理器为控制单元的数字式电子控制装置在汽车上找到了广阔的应用前景。
其电子应用装置从早期的电子燃油喷射、电子点火控制系统，进一步扩展到汽车底盘控制，汽车主动安全性控制，以及故障诊断显示、娱乐和通信等各个领域。
汽车用低压电线束技术条件
中华人民共和国汽车行业标准QC/T 29106－92汽车用低压电线束技术条件1 主题内容与适用范围本标准规定了汽车用低压电线束（以下简称电线束）的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于标称电压低于50V的各种汽车用电线束（含单根线）。
2 引用标准GB 484车用汽油GB 485 QB汽油机润滑油GB 2828逐批检查计数抽样程序及抽祥表（适用于连续批的检查）GB 9328公路车辆用低压电缆（电线）ZB T35 001汽车电气设备基本技术条件ZB T35 002汽车用低压电线的颜色ZB T36 003汽车用片式插接件QCn 29009汽车用电线接头技术条件QCn 29010汽车用低压电线接头型式、尺寸和技术要求QCn 29012汽车用圆柱式电线插接件型式、尺寸和技术要求QCn 29013汽车用蓄电池电线接头型式、尺寸和技术要求JB 2572铜编织线JJG 4钢卷尺3 术语3．1 干线电线束中两根或两根以上电线包扎在一起的部分。
3．2 支线电线束中电线的末端没有包扎的部分或单根电线。
3．3 分支点电线束中干线与干线或干线与支线中心线的交点。
3．4 接点电线与电线的连接点。
3．5 端子接插件和接头的统称。
4 技术要求4．1 电线束应符合本标准要求，并按经规定程序批准的图样及技术文件制造。
4．2 电线束尺寸应符合下列要求。
4．2．1 干线和保护套管长度不小于100mm，并为10的倍数，如100、110、120mm 等。
4．2．2 支线长度不小于50mm。
4．2．3 接点之间，接点与分支点之间距离不小于20mm。
4．2．4 电线与端子连接处的绝缘套管长为20±5mm。
4．2．5 电线束基本尺寸极限偏差应符合表1规定。
4．3 电线与端子应分别符合下列要求。
4．3．1 电线束中电线颜色应优先采用ZB T35002中规定的颜色。
4．3．2 接头应符合QCn 29010和QCn 29013的规定。
整车低压电气原理设计指南
4.2.1 线束符号示意图 ........................................................... 2 4.2.2 线束信息规范 ............................................................. 2 5 电源分配方案 .......................................................................... 2 5.1 配置表的确定 ................................................................... 2 5.2 负载的分配 ..................................................................... 2 5.3 熔断器的选型 ................................................................... 3 5.4 继电器规格选择 ................................................................. 3 6 单元电路设计规范 ..................................................................... 3 6.1 电源起动系统 ................................................................... 3 6.2 安全气囊系统 ................................................................... 3 6.3 ABS 控制系统 ................................................................... 4 6.4 防盗系统 ....................................................................... 4 6.5 仪表显示系统 ................................................................... 4 6.6 发动机控制系统 ................................................................. 4 6.7 空调系统 ....................................................................... 4 6.8 灯光照明系统 ................................................................... 4 6.8.1 大灯和小灯控制系统 ....................................................... 4 6.8.2 雾灯控制系统 ............................................................. 5 6.8.3 转向灯控制系统 ........................................................... 5 6.8.4 室内顶灯和踏步灯控制系统 ................................................. 5 6.8.5 制动灯控制系统 ........................................................... 5 6.8.6 倒车灯控制系统 ........................................................... 5
(完整版)整车电器原理设计规范
电器原理设计规范二、电器原理设计基本要求：1、据整车电器状态配置表，需要动力、底盘、发动机、车身、电装和电控部门输入相关电器参数，指导进行整车原理设计工作。
2、电气原理设计应执行国家标准与企业标准；3、电器原理设计中应考虑到产品电流、电压、功率要求、工作条件、各子系统之间信号传输方式及信号要求。
三、电源分配1、电源模式及选用原则1.1电源的四种模式表1 电源的模式1.2缓熔保险的选用及分配原则1.2.1缓熔保险的分配原则：●缓熔保险一般多用于一级保护，主要保护主线路线束；整车设置一个总保险，对整车电源系统进行保护；整车缓熔保险分为几路，IG电单独一路，灯光保险一路，启动电路与空调可共用一路缓熔；与预热相关的系统单独一路缓熔；暖风可与一些短时工作的电机共用一路缓熔保险；●发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备干扰的电器件必须单设缓熔保险。
●起动机和预热器等大功率的、并涉及整车性能的用电设备，应各单设一个缓熔保险。
●发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。
因此，这类电负荷可以根据情况相互组合，共同使用一个缓熔保险。
●对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个缓熔保险。
●缓熔保险一定要设置在离蓄电池最近的位置，以更多的保护线束与用电器设备。
1.2.2 电源应满足各单元法规的要求：危险报警灯电源必须是常电。
位置灯的电源也必须是常电。
后雾灯必须在前雾灯或远光灯、近光灯打开的前提下才能打开，但需能够独立关闭。
近光灯开启时，远光灯必须关闭；远光灯开启时，近光灯允许开启。
应满足各单元功能的要求：潍柴WP 10系统发动机ECU模块要求四路常电和一路IG电。
1.2.3无特殊要求的情况，设计人员可以根据不同的情况来加以规定，并进行调整。
法规规定制动灯要在制动装置开启时点亮。
法规并未规定制动灯的电源是常电还是IG电，通常原理设计都接在常电上；国III或者国IV带ECM主继电器的车型，由于制动信号都需要提供给ECM，且ECM在点火开关IG档的时候，制动灯才会亮。
汽车电路系统设计规范标准[详]
汽车电路系统设计规范一、制图标准的制定：1．1电器符号的定义：电气图形符号、诊断系统图形符号世界各大公司所用不尽相同，我们根据ISO7639、DIN40900以及美、日主要汽车公司常用符号制定奇瑞公司的电气图形符号库，若有新的器件没有相应的符号可以根据需要经电器部相关设计人员讨论通过后添加到该库里，以不断丰富更新符号库。
1．2 读图的方式见下面说明简图电路图的读图方式一般有正向读图和反向读图两种方法。
正向读图一般是设计开发时计算电流分配，负荷计算时使用的一种思路、设计方法；反向读图一般是电路故障检修或优化局部电路时常用的方法，和正向读图方法基本相反。
正向读图法：由电源——电流分配盒——保险丝——控制开关——控制模块输入——控制模块输出——线路分流——用电设备（执行机构）——地。
二、整车电器开发设计输入根据公司开发车型的市场定位、级别以及市场相关车型比较,电器项目负责人编制出VTS（Vehicle Technical Specify）报公司审批，批准后的VTS表作为整车电器开发的设计输入，各专业组根据VTS要求编写详细的产品功能定义，技术要求。
三、单元电路设计格式规范3．1功能定义：①根据VTS的要求讨论并制定主要单元电路、电器件零部件组成，比如空调需要确定蒸发器结构类型、风门控制机构数量、传感器数量、电子调速器、压缩机类型、冷凝器类型等，并应开始编制初级BOM表；②电器件的额定电压、工作电压范围、额定功率的确定；③额定工作电流、最大工作电流（电机阻转状态）、静态耗电电流的确定（≤3mA）。
3．2电路原理图：根据各单元的功能确定需要整车输入的哪些信号，输出哪些信号，信号的类型（触发信号，脉冲频率信号，高电平或者低电平信号），信号参数。
控制方面应该考虑继电器控制还是集成电路控制，对于CAN-BUS需确定该单元的控制信息，系统状态实时检测信息，以及故障检测信息需不需要在CAN上公布等。
单元电路的设计输出需经科室专业相关人员参与对其合理性、可行性、可靠耐久性进行评审后确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术文件编号RD-JG-003-2015
版本A/0
标题：低压电器设计规范页码第 1页共166页
【汽车行业】汽车低压电
器设计规范
低压电器设计规范
编制：
校对：
审核：
批准：
广东亿纬新能源汽车某公司
2015年9月
目录
前言 (3)
第一章设计原则及流程 (4)
第二章汽车照明和信号系统电路 (30)
第三章汽车空调系统电路 (41)
第四章汽车防抱死制动系统电路 (48)
第五章汽车安全气囊系统电路 (56)
第六章汽车辅助电器电路 (66)
第七章暖风系统结构及工作原理 (78)
附录一各线束之间对接插接件型号、管脚定义 (81)
End
前言
自汽车诞生一百多年以来，为改善汽车的使用性能，其机械结构一直处在不断发展和完善的过程。
在经历近半个世纪的发展后，汽车在机械结构方面已经非常完善，靠改变传统的机械结构和有关结构参数来提高汽车的性能已临近极限。
而晶体管无触点电子点火装置的问世，彻底解决了机械触点易磨损烧蚀等固有缺陷，汽油发动机进人无触点电子点火时期。
随后大规模集成电路的出现，满足汽车复杂控制问题所需的模拟电路不仅可做得体积小重量轻，且性能优良可靠性高，首先在发动机燃油喷射系统中应用取得成功。
根据发动机的工况，把燃油准时精确计量地喷人汽缸是降低发动机排放、提高发动机工作效率的技术关键，通过传统的机械装置解决这一问题已非常困难，电子控制装置为进一步提高发动机的性能提供了新的途径。
和此同时的另一方面，由于汽车保有量剧增，引发了全球性的能源危机、全球性的环境污染以及全球性的温室效应。
迫于能源危机和环境污染的压力，世界许多国家都制定了严格的法规，力图降低汽车发动机的排放和提高燃油经济性。
这些来自国家政府机构以及社会各个方面的压力，又反过来加速了电子燃油喷射系统、电子点火系统的迅速发展。
今天，发动机电子控制系统已得到非常广泛的应用。
入们对交通工具（汽车）的行驶速度、舒适性、安全性以及功能提出了愈来愈严格的要求。
70 年代以后，微型计算机在性能和价格方面进入实用阶段，以微处理器为控制单元的数字式电子控制装置在汽车上找到了广阔的应用前景。
其电子应用装置从早期的电子燃油喷射、电子点火控制系统，进一步扩展到汽车底盘控制，汽车主动安全性控制，以及故障诊断显示、娱乐和通信等各个领域。
由于计算机在汽车上的应用，它改变了汽车传统的机械装置，且增加了许多新的功能，使汽车的驾驶更为简单方便，乘坐更为舒适安全。
第一章设计原则及流程
第一节电子控制系统在汽车上的应用概况电子控制装置在汽车上的应用范围及发展趋势可概括为俩点：
1.电子产品在汽车上的应用领域不断拓宽；
2.电子控制装置的装车成本和整车的比例逐年增加。
这些汽车电子装置使用和研制，给汽车工业和人们带来了很多利益。
( 1 ）改善了排气污染，保护了环境，节约了能源。
( 2 ）提高了安全性，方便了操纵性。
( 3 ）创造了更加舒适的乘车环境，实现了故障维修诊断和报警。
总之，汽车电子化的现状使人们领受了汽车技术进步的果实，也激起了汽车和电子行业的工程师
们不断为汽车进步做出新贡献的热情。
第二节设计依据准则和条件
一、设计思路、过程必须符合国家法律法规和相关标准，强制性标准是首先要遵守的技术条件。
